77A 3D

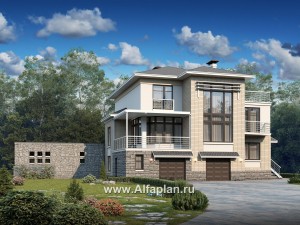

"Три семерки" - трехэтажный загородный особняк

Дополнительные изображенияФотогалерея Фотогалерея 2Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
412.70358.11154.99
Общая площадь, включая цокольный этаж, м2
412.65
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)54000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант перекрытий - из сборных ж/б плит над всеми эnажами5000
БАССЕЙН проект 287Б19000

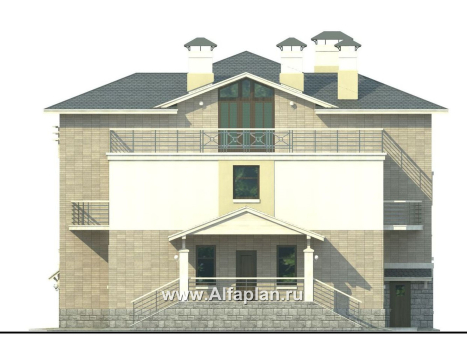

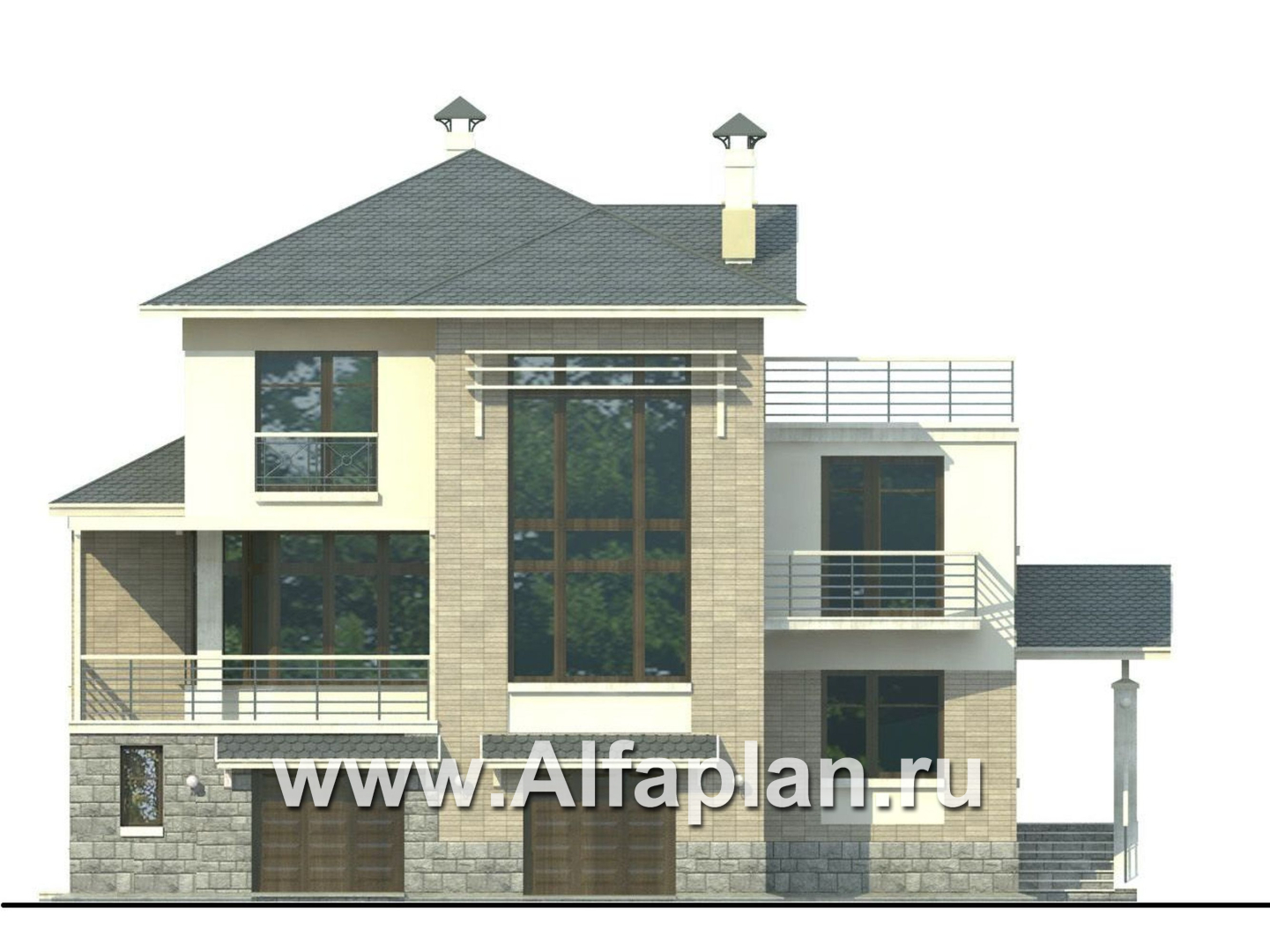

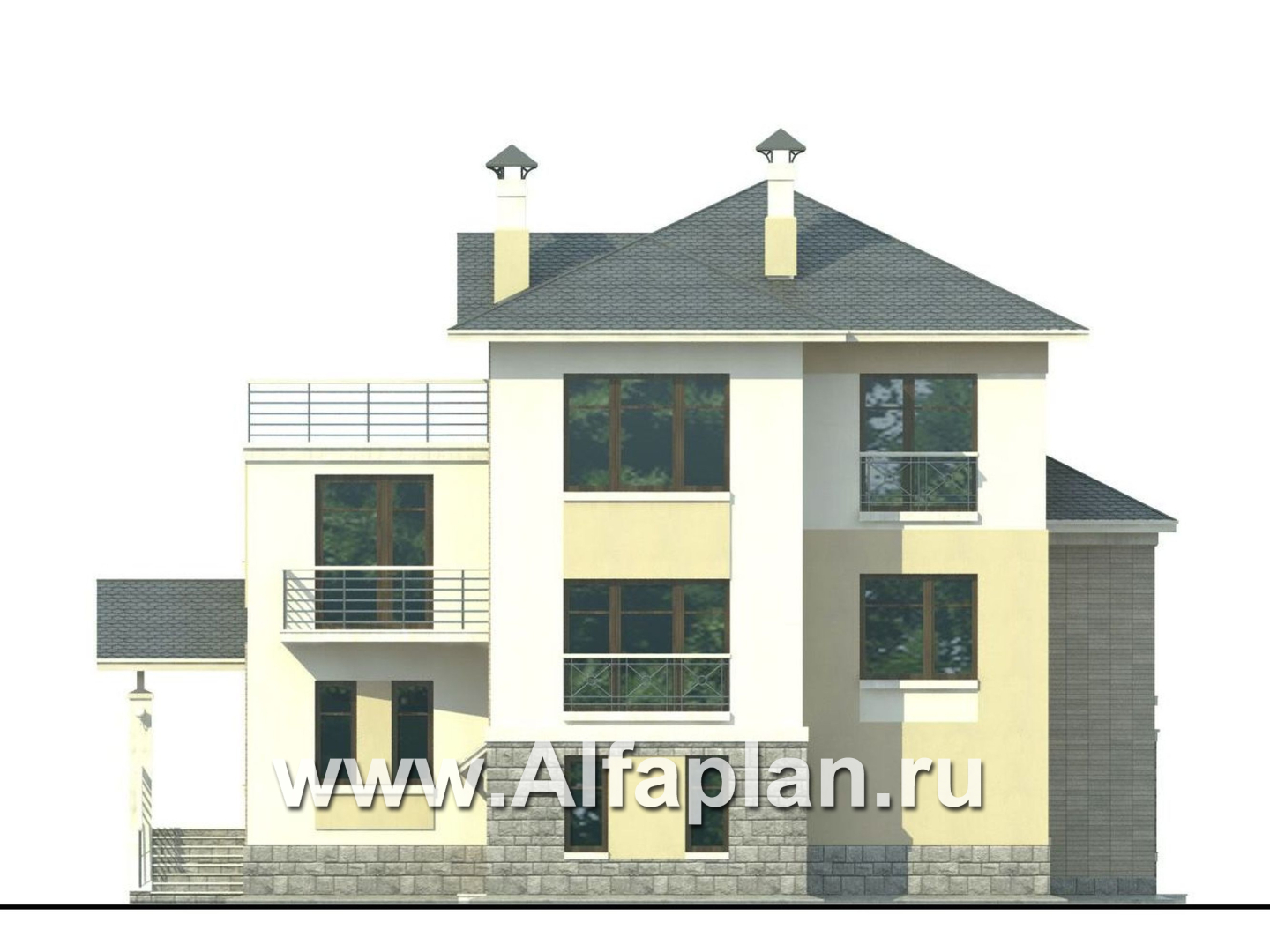

Вид спереди
Вид спереди

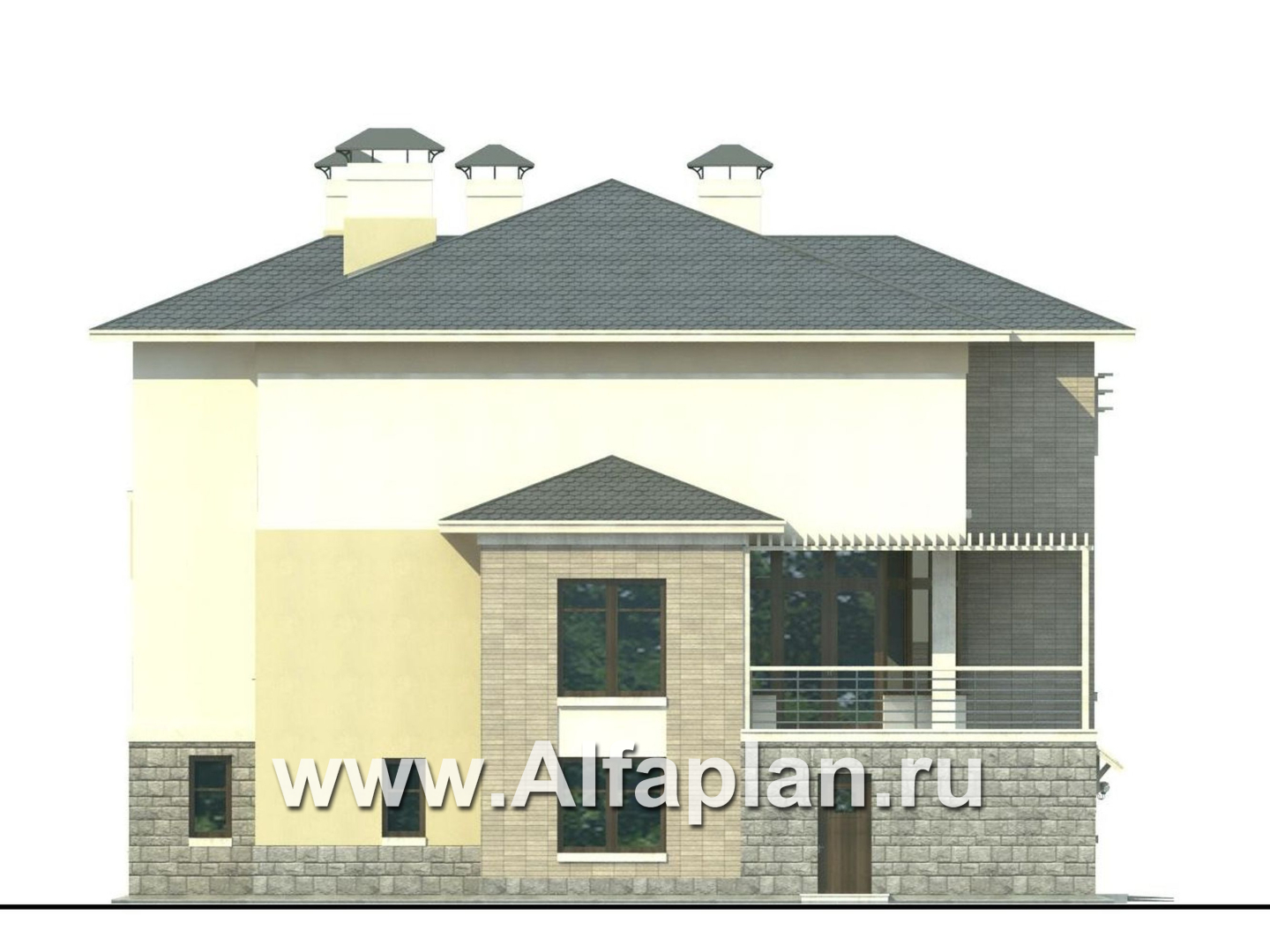

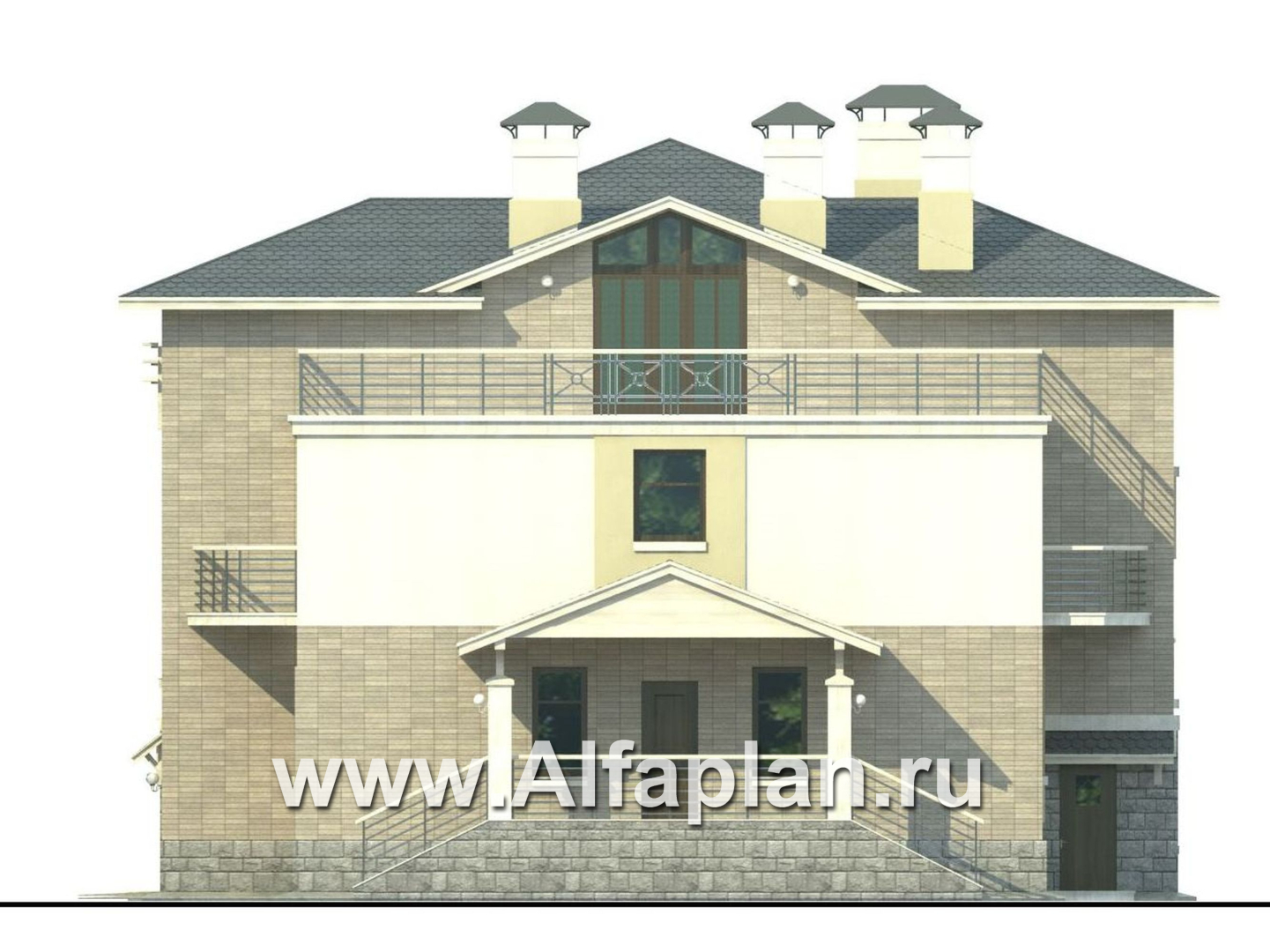

Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамелкозаглубленная монолитная ж/б плита

62.0  м3
Тип наружных стенкерамический кирпич

165.8  м3
Тип внутренних стенкирпич

57.0  м3
Тип перекрытиймонолитные ж/б

Крышапо деревянным стропилам

Тип кровлибитумная черепица

231.0  м2
Наружная отделкалицевой кирпич, штукатурка

246.7  м2
Наружная отделка цоколянатуральный камень 79.9 м2

Габаритные размеры домабез крылец

15.6х16.2  м
Высота домаот уровня пола первого этажа

10.9  м
Высота цокольного этажаот пола до потолка

2.6  м
Высота 1-го этажаот пола до потолка

3.08  м
Высота 2-го этажаот пола до потолка

3.05  м
Мощность котлас бойлером горячей воды

60 кВт
Расчетная электр. нагрузкас учетом электроплиты

21.3 кВт
Утеплительминеральная вата


Трехэтажный загородный особняк – респектабельный, комфортный и просто красивый.  Большие окна и двусветный витраж формируют его облик, придавая  легкость этому внушительному зданию. В доме три этажа с функционально насыщенной планировкой. Главный вход в дом находится с правой стороны здания, что, тем самым, освобождает  лицевой  фасад  от дополнительной нагрузки.  Несомненным украшением дома является просторная  терраса с зимним садом - она располагается на первом этаже. Тип фундамента дома – мелкозаглубленная монолитная железобетонная плита. Наружные стены по проекту должны быть выполнены из керамического кирпича. Следовательно, коттедж вхож в категорию «проекты кирпичных домов».

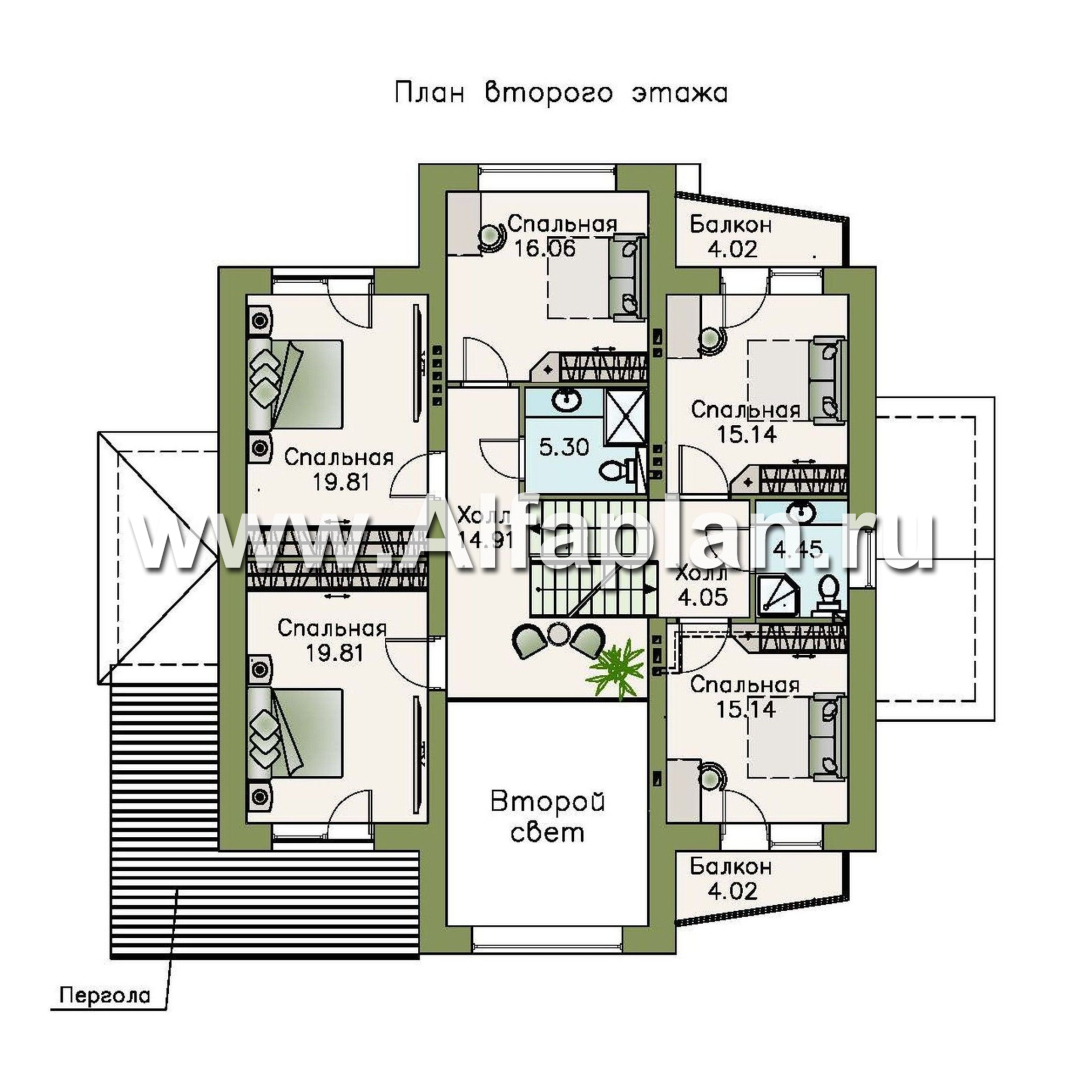

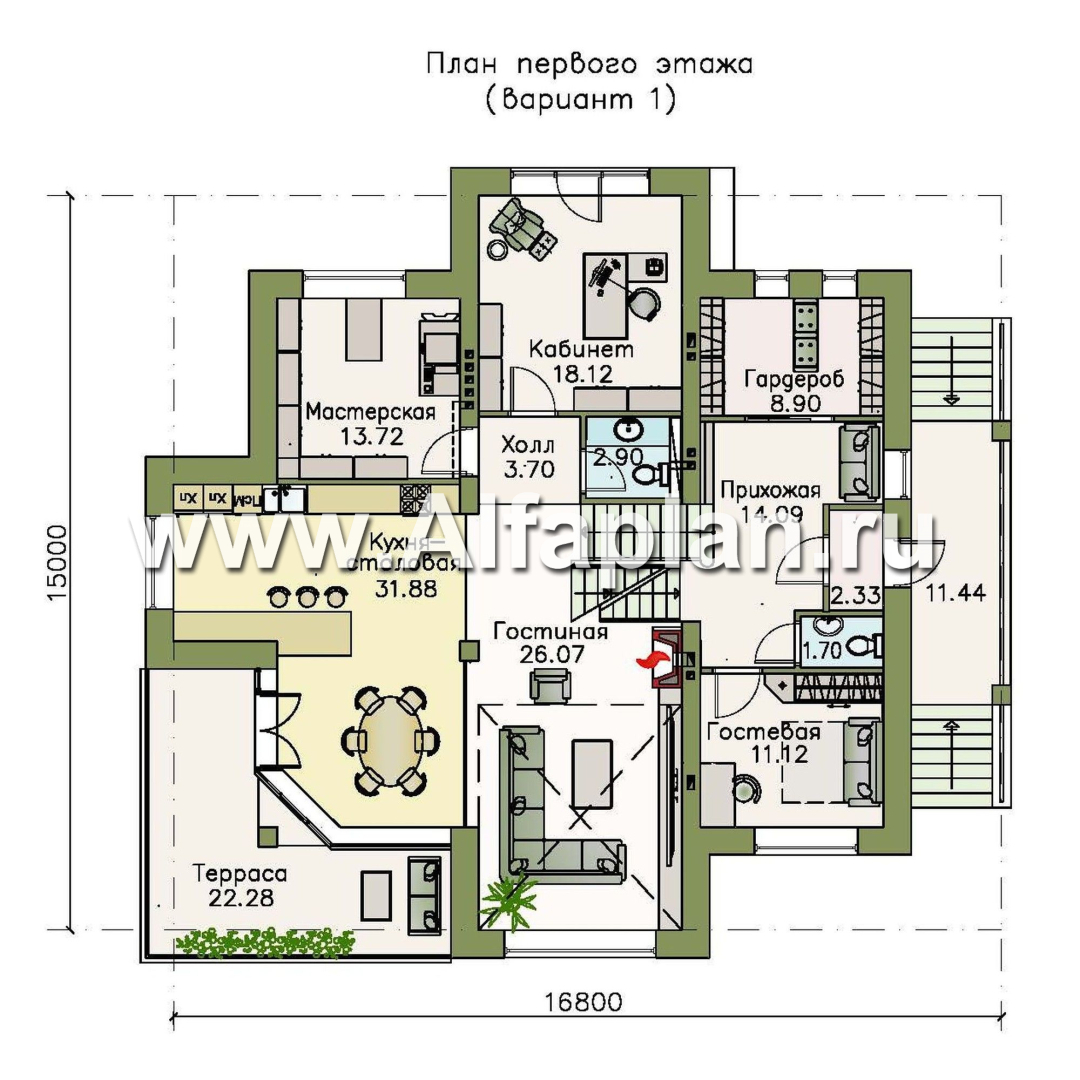

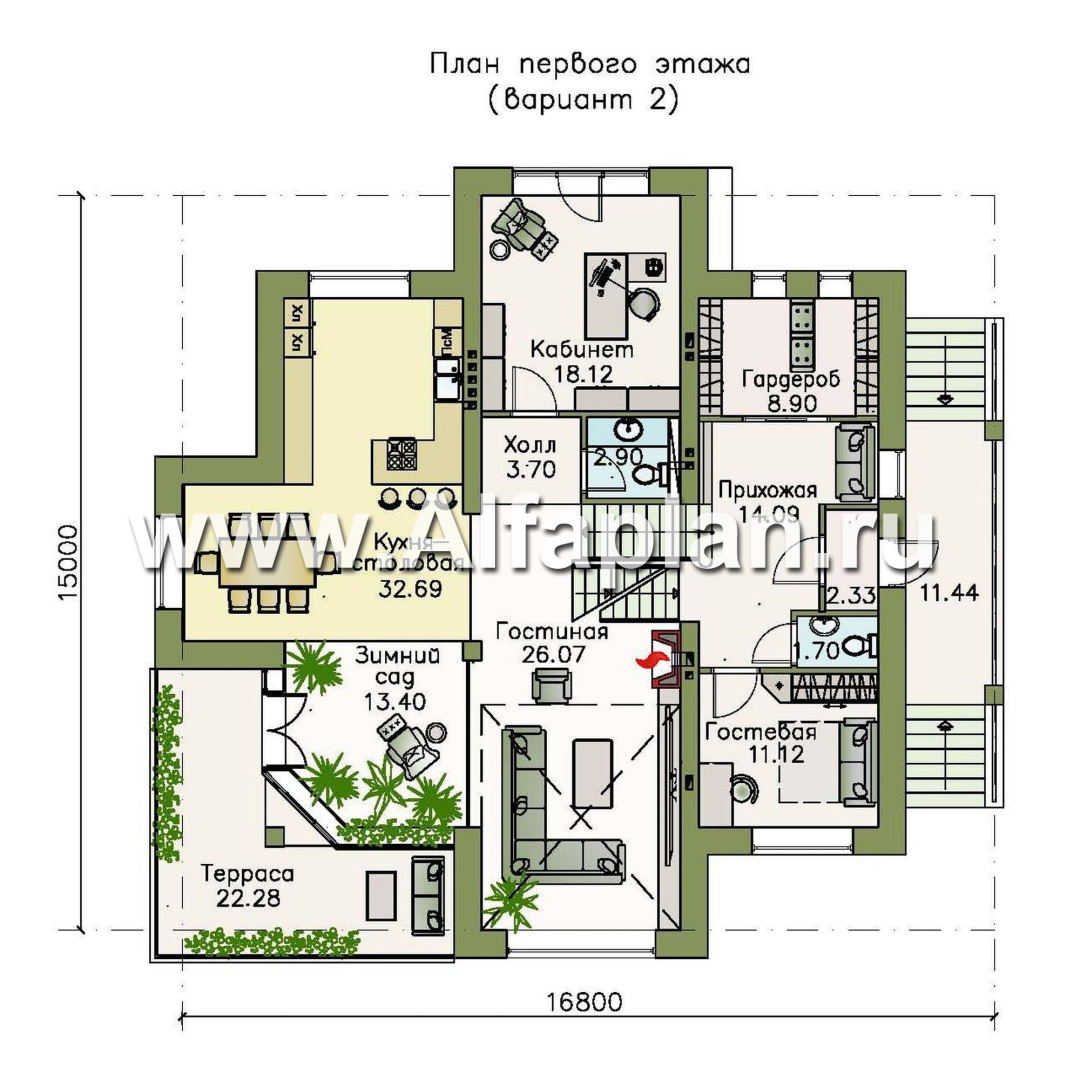

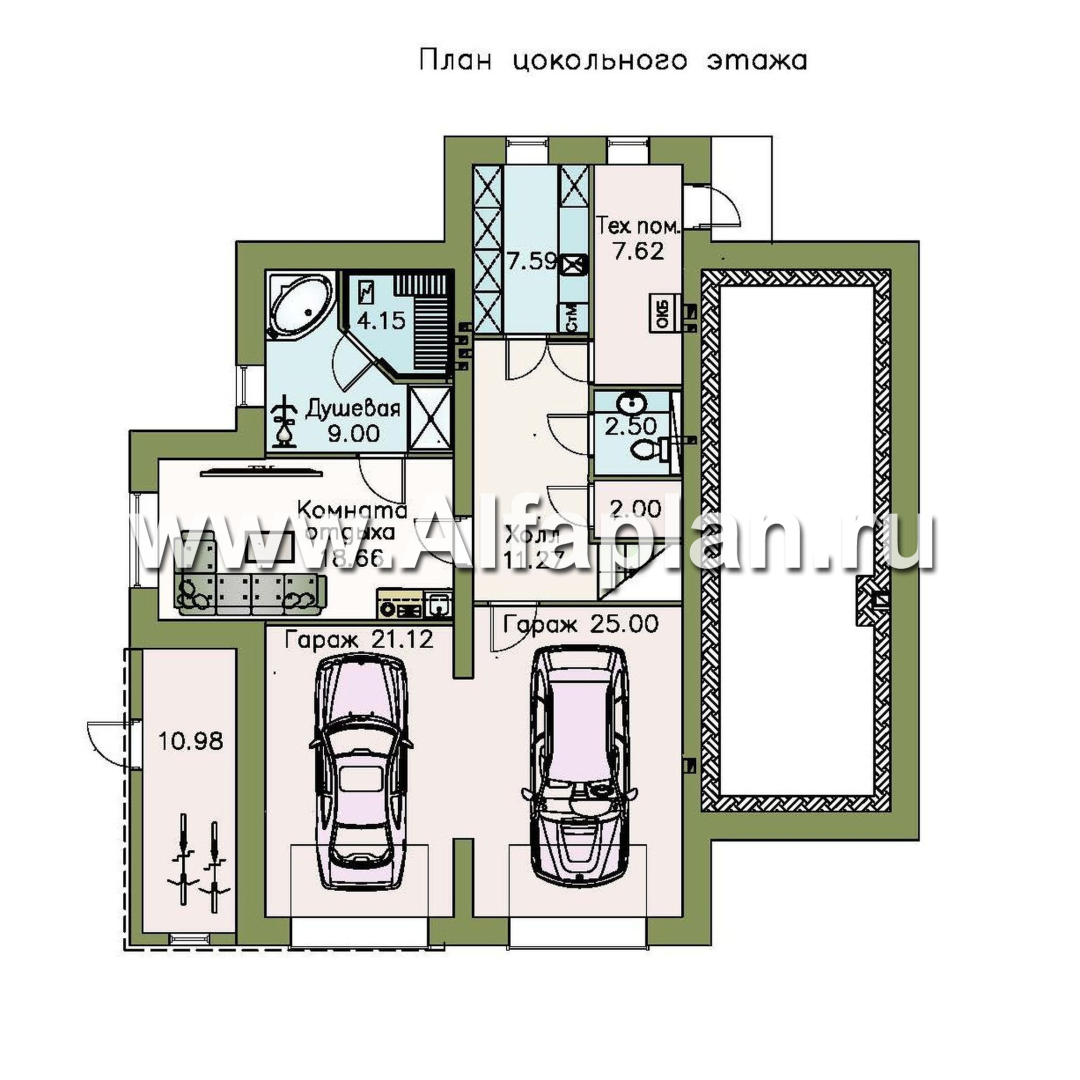

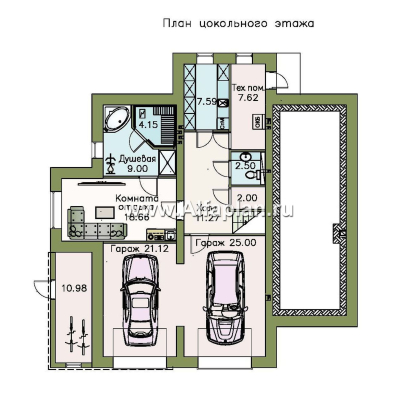

Цокольный этаж  устроен так, что верхняя   часть  его  находится выше уровня земли, и  имеет  снаружи отделку натуральным камнем.  В цокольном этаже расположен гараж на два автомобиля, тренажерный зал,  техническое  помещение (котельная и прачечная), кладовая, душевая с сауной, санузел и комната отдыха. Первый этаж – презентабельная часть дома, львиную долю которого занимает гостевое пространство. Весь этаж имеет деление на три зоны  и одновременно объединен  свободным пространством в центре. В проекте предложены два варианта планировки этого этажа с дополнительной жилой комнатой и без нее. Высота этого этажа 3.0 м, и он решен в двух уровнях. Прихожая с гардеробной и гостевой на 1.76 м. ниже гостиной, что создает дополнительный колорит в интерьере. Входное крыльцо просторное,  с двумя лестницами. Пройдя через тамбур в большую  прихожую, мы оказываемся в первой зоне  этажа, где находятся гостевая и гардеробная. Во второй зоне располагаются  холл с двумя лестницами, гостиная и кабинет. В третьей зоне  разместились кабинет, кухня-столовая и примыкающая к ней терраса. Второй этаж  полностью принадлежит  личным  апартаментам.  Здесь расположены пять спален и две душевые. Две спальные комнаты  на нижнем уровне, обе  с  выходом на балкон и  три  спальни – на верхнем. Из холла открывается вид  во  второй свет гостиной.

Если по каким- либо параметрам данный коттедж вас не устроил, помните, что в нашем каталоге рядом с ним вы найдете проект 77В, являющийся удачной вариацией дома 77А. Также в нашей базе вы найдете прочие, не менее интересные проекты домов, общее количество которых 450 штук.



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

вито из города спб написал(а) 23.09.2013:

нам с женой очень понравились проекты 77а 77б,все очень продумано но нам нужен более высокий гараж что бы туда входила более высокая и длинная машина,что лучше сделать,углубить пол под гаражами? воспользоваться комнатой отдыха находящейся за гаражем или перед домом нарастить помещение гаража?

Здравствуйте!

Высота помещения - 2.6, высота проема - 2.100, можно поднять перемычку и сделать проем выше. Что касается глубины, то перегородку, разделяющую гараж и комнату отдыха, можно убрать.

виктор из города спб написал(а) 18.09.2013:

возможно ли сделать верхний этаж из профилированого бруса или это потребует существенной перепланировки всего здания?

Виктор, здравствуйте.
Да, принципиально можно построить дом из комбинированных материалов. Но, как Вы правильно заметили, это потребует во-первых определенной конструктивной корректировки и во-вторых теxнологически усложнить строительство. При этом ни существенной экономии, ни экологичности такой вариант не привнесет.

Наталья из города Новосибирск написал(а) 01.02.2013:

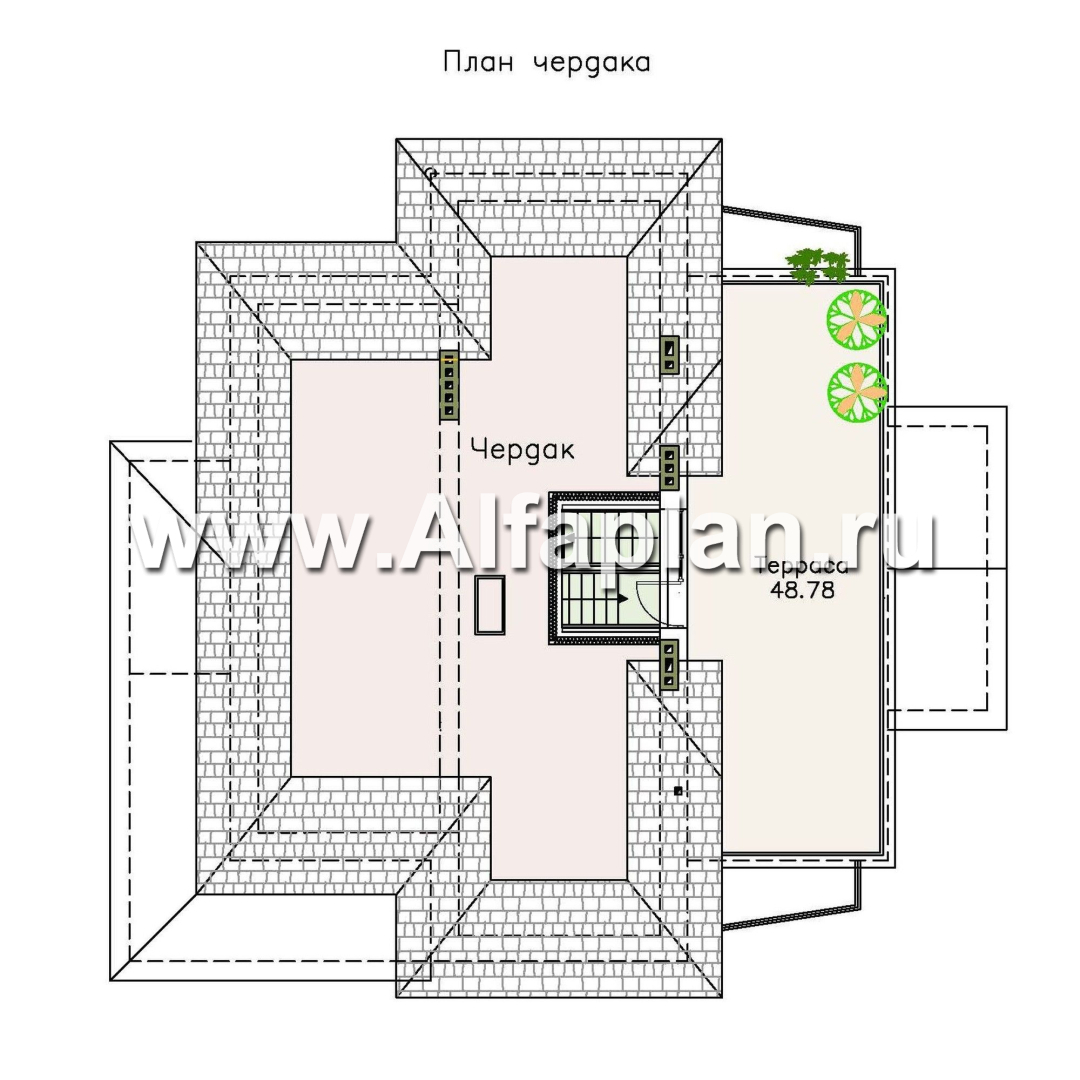

Здравствуйте. Заинтересовал проект дома 77А и 77В. У меня два вопроса: 1. У вас в характеристиках дома указано: Высота дома от уровня пола первого этажа 10.9 м . В данных проектах пол первого этажа фактически находится на высоте примерно 2,6 м (высота цокольного этажа). В связи с этим хочу уточнить: от земли до верхней точки крыши - 10,9 м или действительно от пола первого этажа - 10,9 м? (тогда высота дома 2,6 м плюс 10,9 м)? Вопрос второй: высота и площадь чердачного помещения? Возможно ли там разместить игровую комнату?

Наталья, здравствуйте.
Высота дома от уровня земли - 12.1 м.Высота чердака в коньке - 2.м. Но стропильная конструкция имеет стойку и подкосы, поэтому использовать чердак под игровую комнату не получится.
