77B

"Три семерки"- современный особняк с большими окнами

Дополнительные изображенияФотогалерея Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
412.70358.11154.9
Общая площадь, включая цокольный этаж, м2 Общая (отапливаемая) площадь цокольного этажа, м2
412.65108.91
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)54000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

БАССЕЙН проект 287Б19000

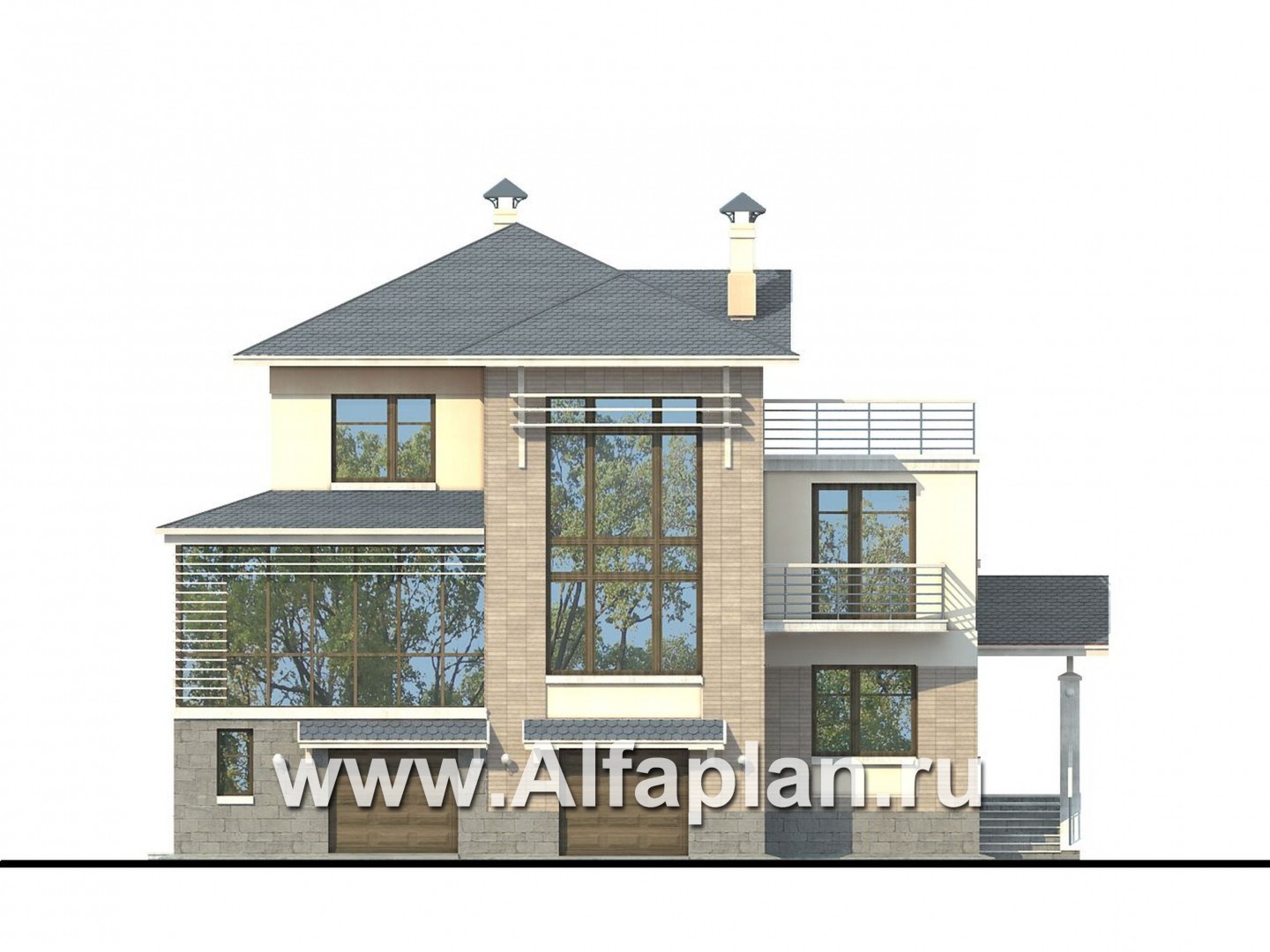

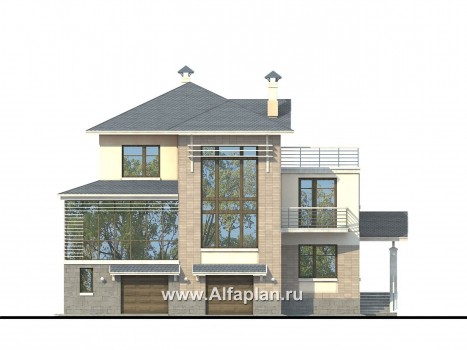

Вид спереди
Вид спереди

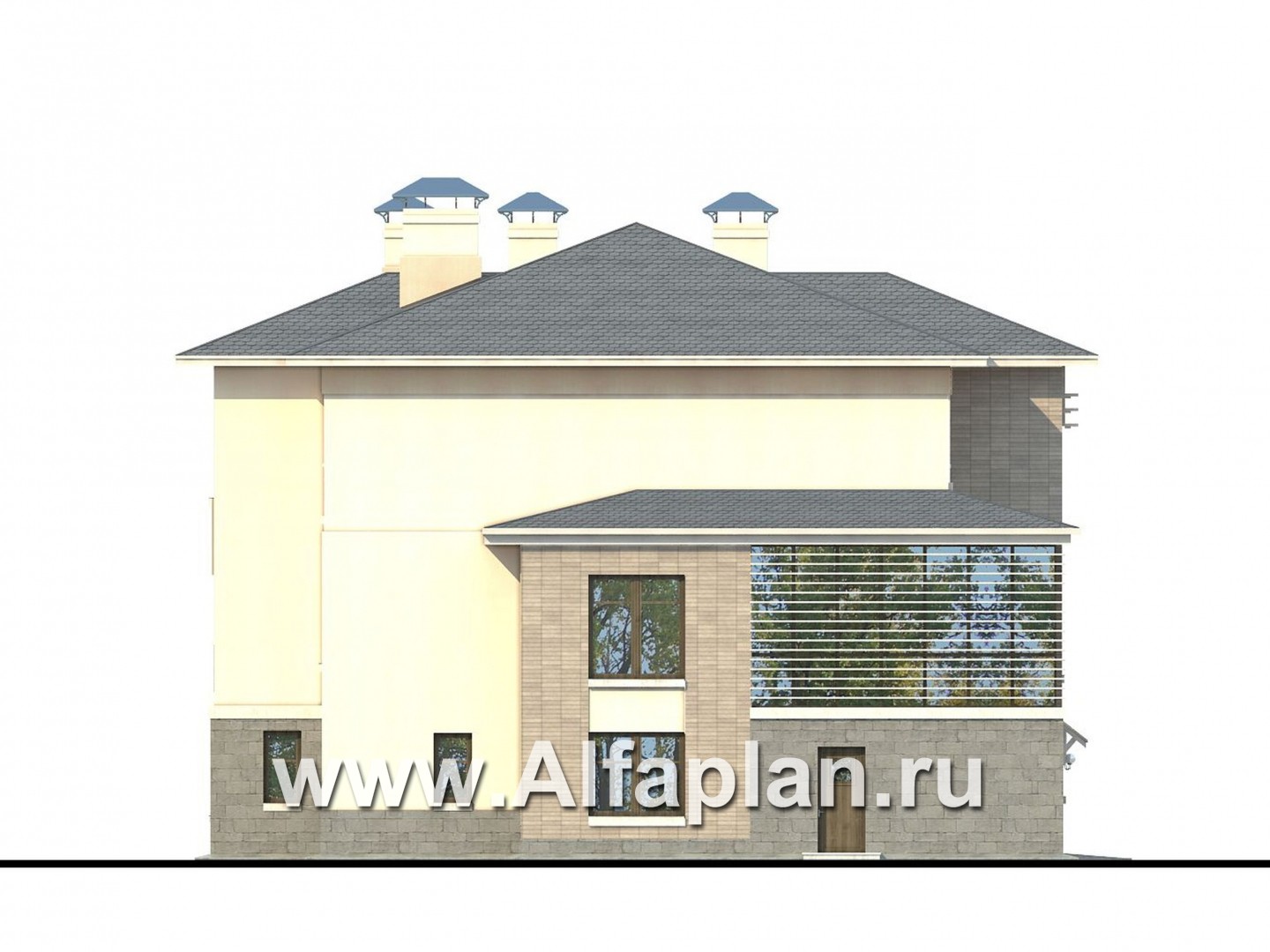

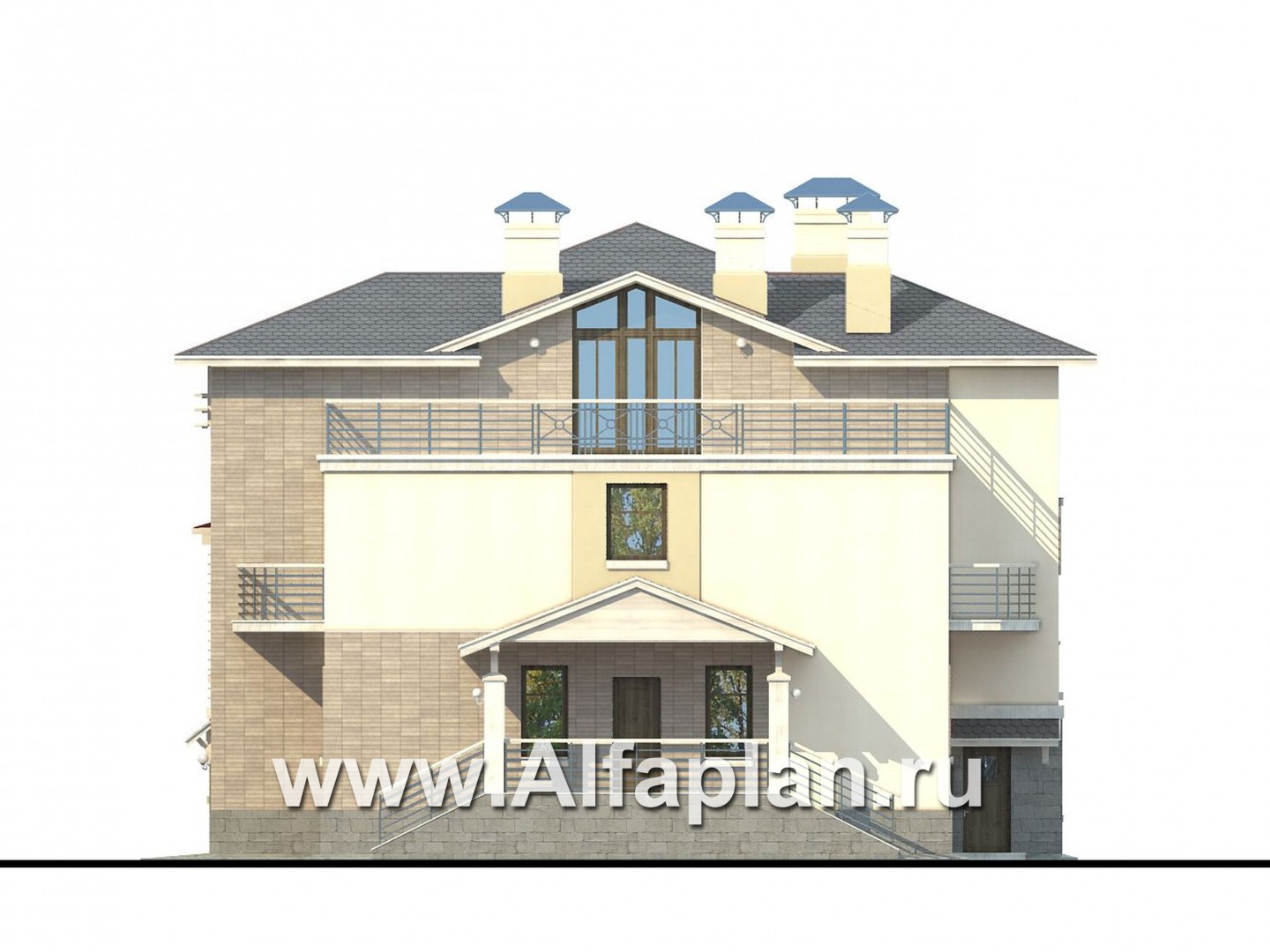

Вид справа
Вид справа

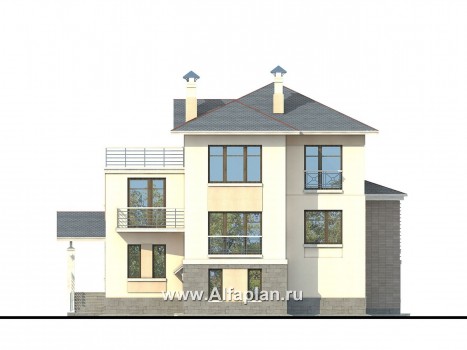

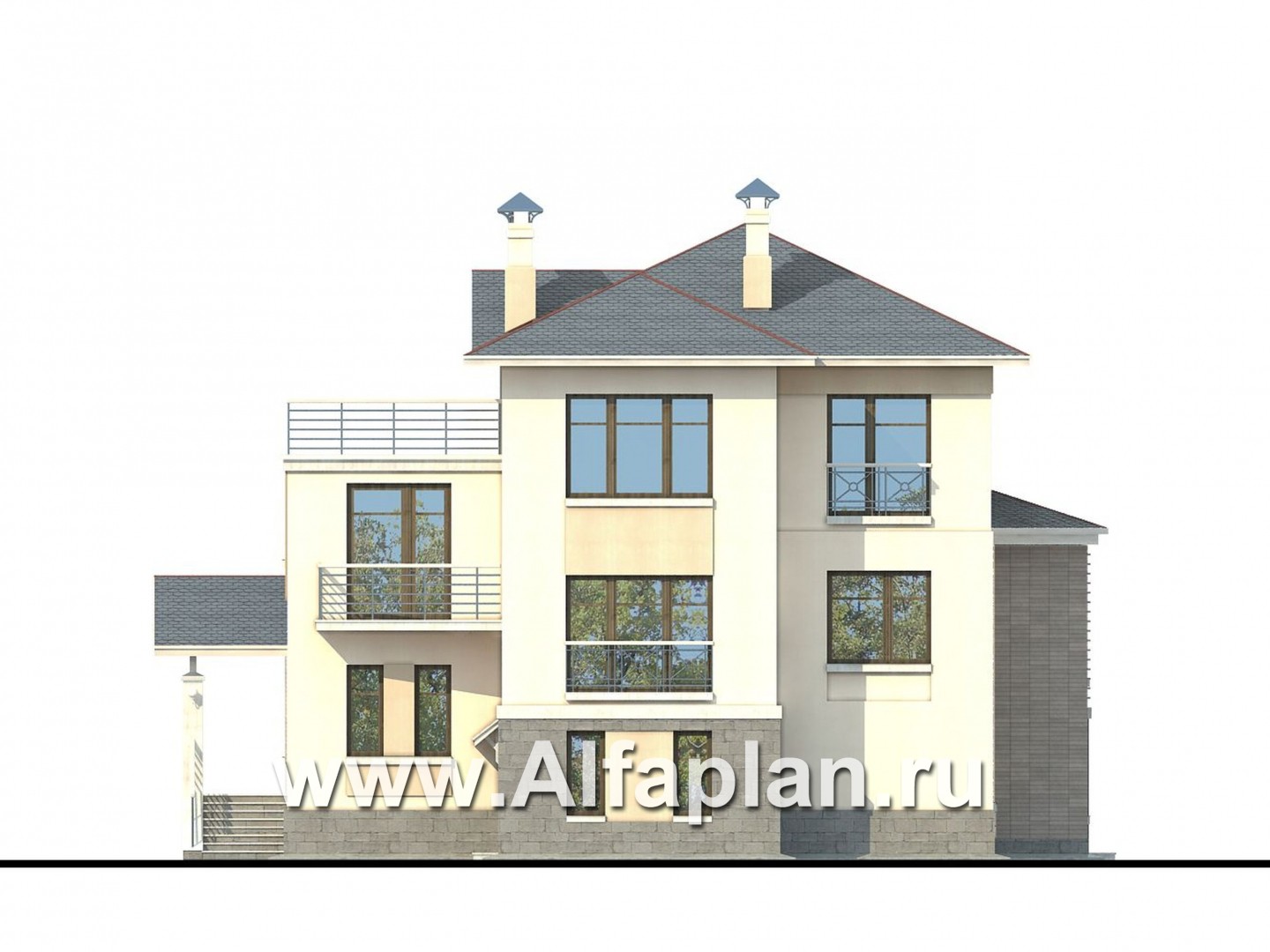

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

62.0 (толщиной 250 мм)  м3
Тип наружных стенпустотный керамический кирпич

165.8  м3
Тип внутренних стенпустотный керамический кирпич

57.0  м3
Тип перекрытиймонолитные ж/б

76.14  м3
Крышастропильная конструкция

Тип кровлибитумная черепица

268.7  м2
Наружная отделкаштукатурная, фасадная система "Асахи"

136.7/246.7  м2
Наружная отделка цоколяобцовочный камень -79.9 м2

Высота домаот пола 1-го этажа

10.9  м
Высота цокольного этажаот пола до потолка

2.6  м
Высота 1-го этажаот пола допотолка

3.08  м
Высота 2-го этажаот пола до потолка

3.05  м
Высота мансардного скосанет

Мощность котлас бойлером горячей воды

60 квт
Расчетная электр. нагрузкас учетом электроплиты

23.1 кВА
Утеплительминеральная вата


Данный проект представляет собой трехэтажный загородный особняк – респектабельный, комфортный и рациональный. Весь облик дома говорит о надежности строения. Внешний интерьер не изобилует разнообразием, в нем все подчинено строгой пропорции. Лицевой  фасад  дома  формируют  большие окна  и двусветный витраж, придавая легкость этому внушительному зданию. Наружная отделка стен выбрана в спокойных  благородных оттенках серого цвета. Главный вход в дом находится  по правой стороне  здания, что не создает  помех для въезда в гараж. В доме три этажа с функционально насыщенной планировкой. Тип фундамента дома – монолитная железобетонная плита. Наружные стены же по проекту выполняются строго из керамического кирпича, что дает нам возможность причислить проект 77В к категории «проекты домов из кирпича».

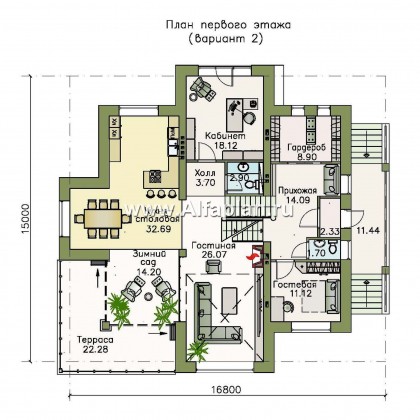

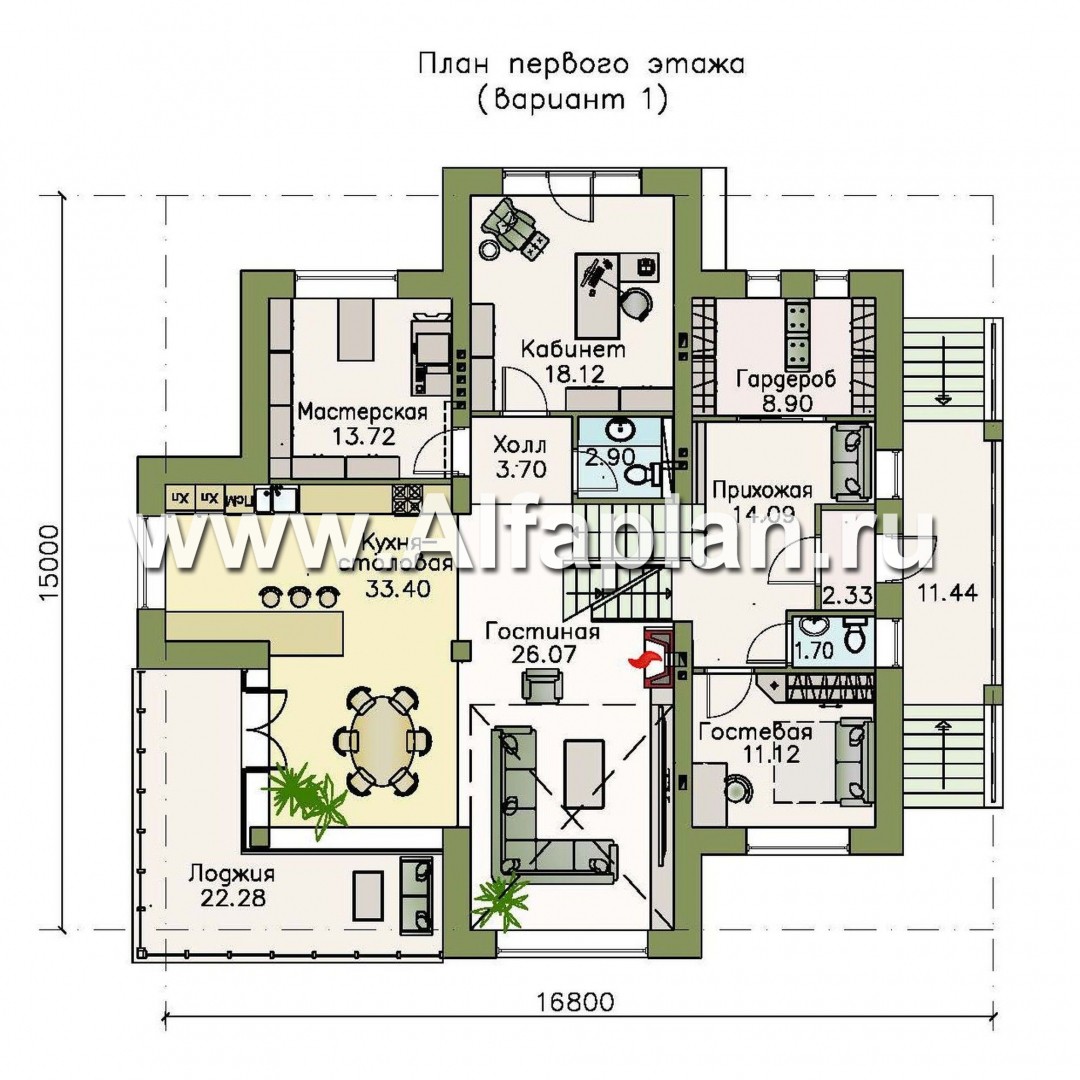

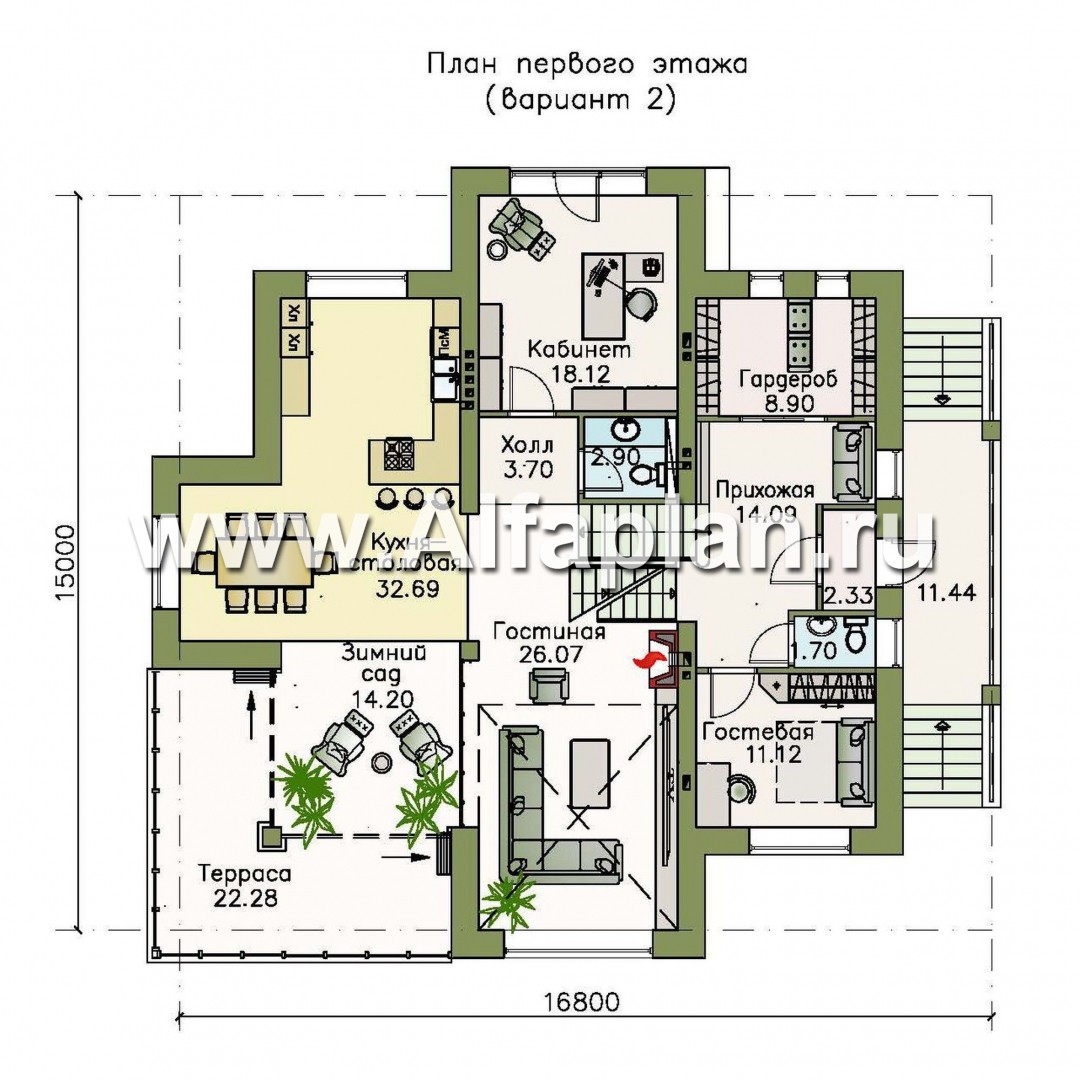

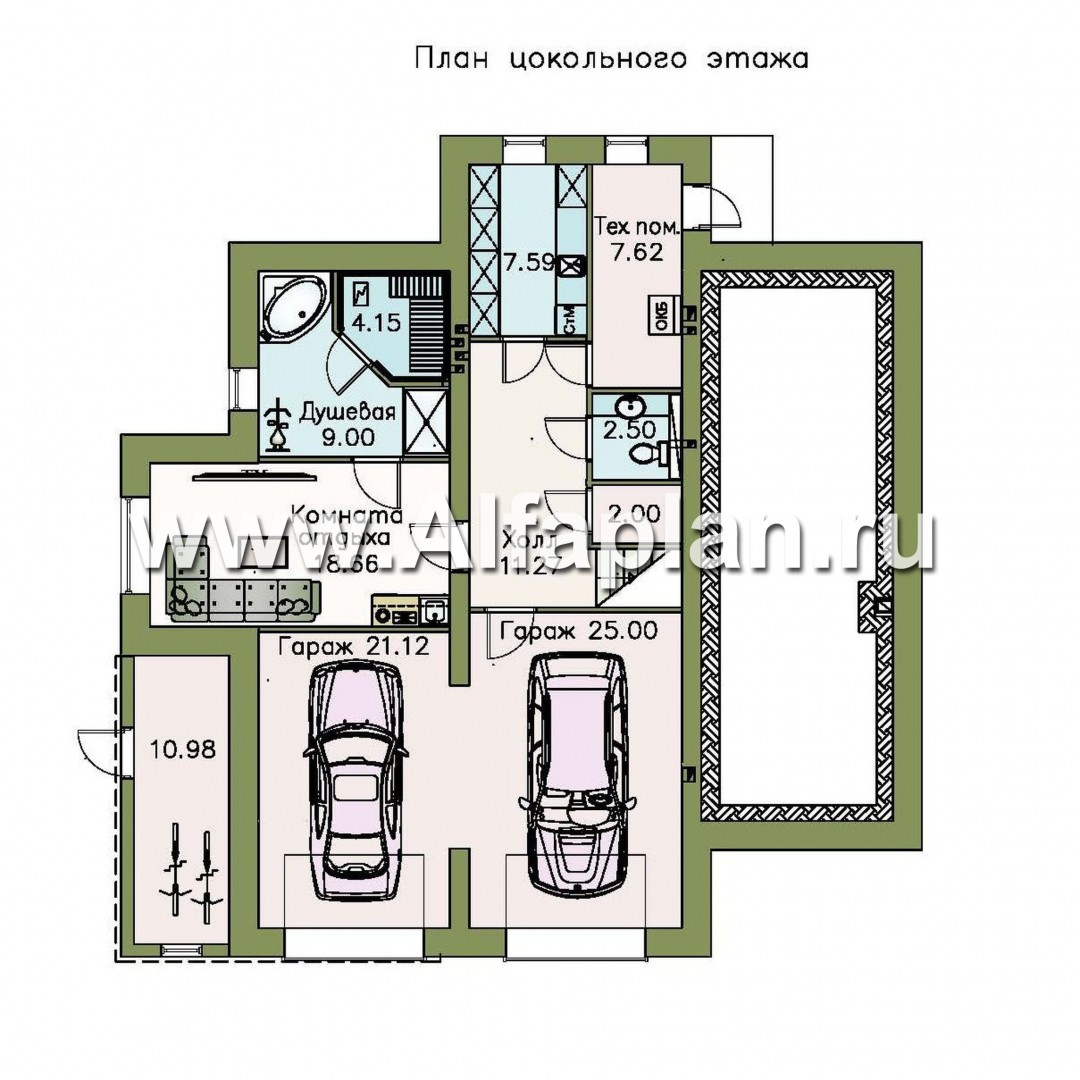

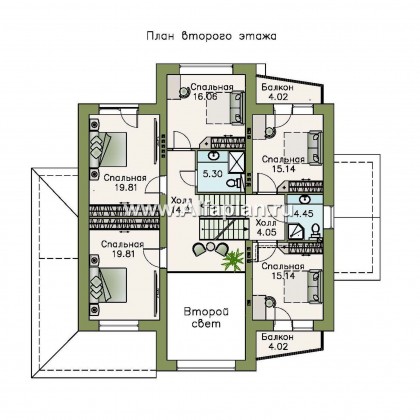

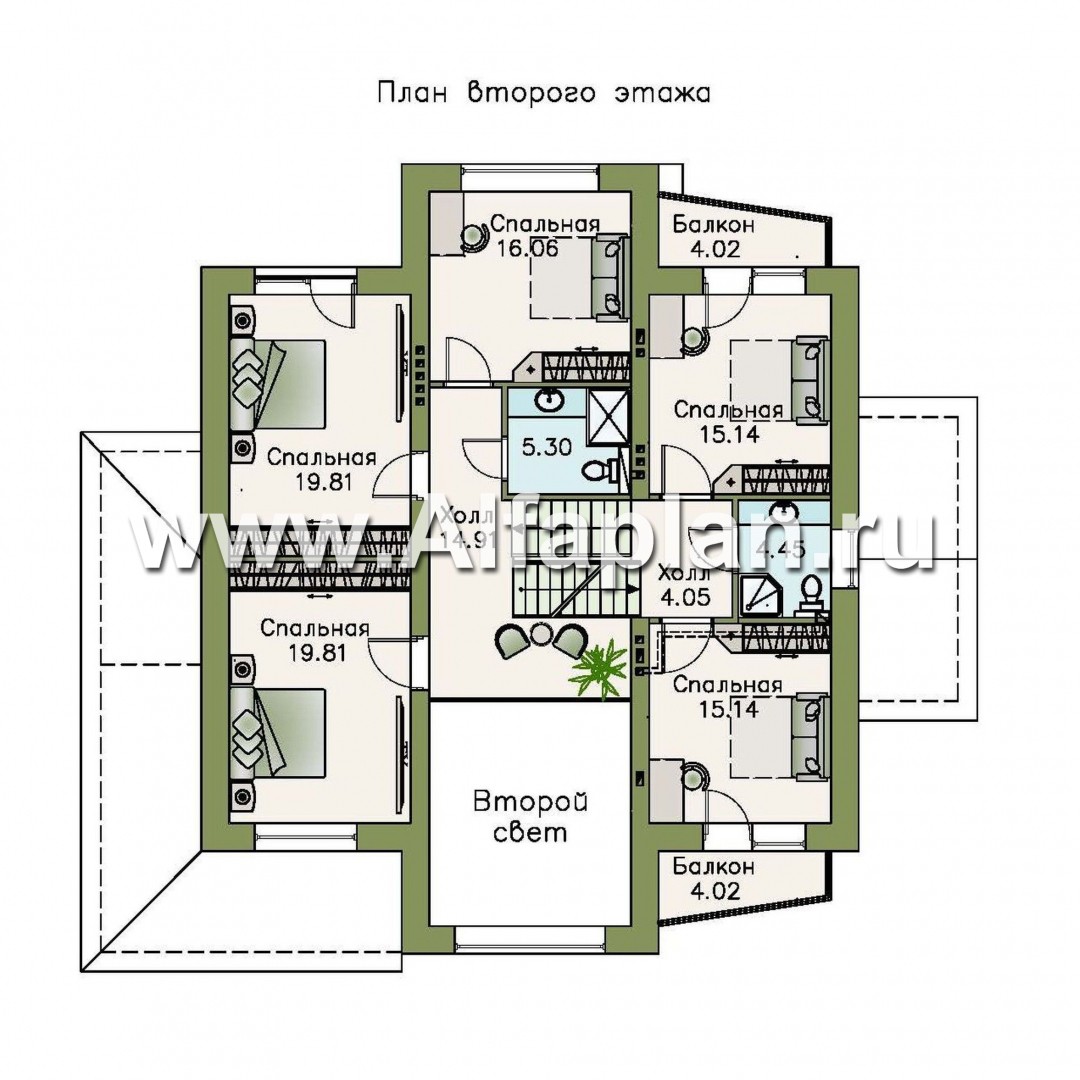

В цокольном этаже расположен гараж на два автомобиля, вместительная душевая с тренажерным оборудованием и сауной, техническое помещение (котельная и прачечная), кладовая,  комната отдыха и туалет. Первый этаж – презентабельная часть дома, основную часть которого занимает гостевое пространство. В проекте предложены два варианта планировки этого этажа: с дополнительной жилой комнатой и без нее. Высота этого этажа 3.0 м, и решен он  в двух уровнях. Так же стоит отметить, что весь первый этаж  имеет три жилые зоны. Входная зона включает в себя тамбур, прихожую, из которой  справа расположена гардеробная, а слева - гостевая.  Прихожая с гардеробной и гостевой на 1.76 м. ниже гостиной. Вторая зона  состоит из холла, по одну сторону которого  находится кабинет, а по другую - обширная гостиная. В холле расположилась лестница. В третьей зоне находится кабинет и кухня-столовая, из которой есть выход  на обширную застекленную террасу,  дополняющая  планировку первого этажа. Это отличное  место для отдыха и общения в дождливую погоду. Второй этаж – зона личных апартаментов, где расположены пять спален. Две из них находятся на нижнем уровне, три – на верхнем. Из холла открывается вид на второй свет гостиной.

Допустим, некоторые детали дома вас не устроили. Тогда в первую очередь просмотрите вариацию этого дома – проект 77А. Также у вас есть возможность найти что-то совсем иное, интересное в каких-то других параметрах, отличных от 77А и 77В. В нашем каталоге проекты коттеджей находятся более, чем в изобилии. Общее их число – 450 штук!

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Надежда из города Ростов-на-Дону написал(а) 04.01.2015:

Прекрасный проект дома для большой семьи как у меня! Укажите пожалуйста габариты дома по внешним стенам с учетом крыльца и террасы.

Здравствуйте, Надежда!
Благодарим Вас за внимание к нашим проектам и обращение в нашу студию.

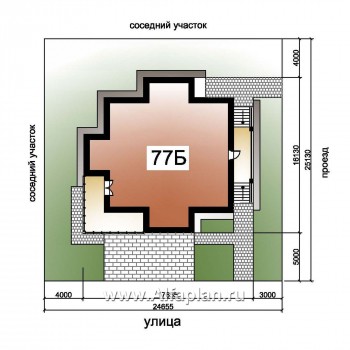

Габариты с учетом крыльца и террасы 17.655х16.130.

Евгения из города Тюмень написал(а) 26.03.2014:

Здраствуйте! Нам очень понравился ваш проект, и мы хотели задать несколько вопросов. 1)Скажите сколько высота дома от уровня земли да конька? Нам по согласию застройки поселка разрешается не больше 10 м, если выше, можно нам углубится на 1-1,5 или нужно полностью переделывать проект?

Здравствуйте, Евгения!
Высота дома от уровня земли 12.100.
Заглублять не рекомендуется по нескольким причинам: во-первых, потребуется длинный пандус для въезда автомобилей в гараж. Даже если площадь участка и позволяет делать длинный въезд, то это не очень красиво смотрится. Во-вторых, окна цокольного этажа у Вас будут ниже уровня земли. А это значит, что все отметки (уровни) изменят свое значение и Ваши строители будут, мягко говоря, в большом затруднении. И это, не говоря о том, что изменятся пропорции дома, а любой из наших проектов, это не просто картинка, а завершенное архитектурно-планировочное решение, изменение части которой повлечет за собой ряд других изменений. И последнее - даже если Вашим строителям удастся совершить такой подвиг, не факт, что Вам понравится результат.
Алла из города Москва написал(а) 10.05.2013:

Все очень понравилось. Хотелось бы уточнить: Можно ли в проекте убрать цокольный этаж ? Какова высота чердачного помещения, можно ли его использовать под библиотеку?

Алла, здравствуйте.

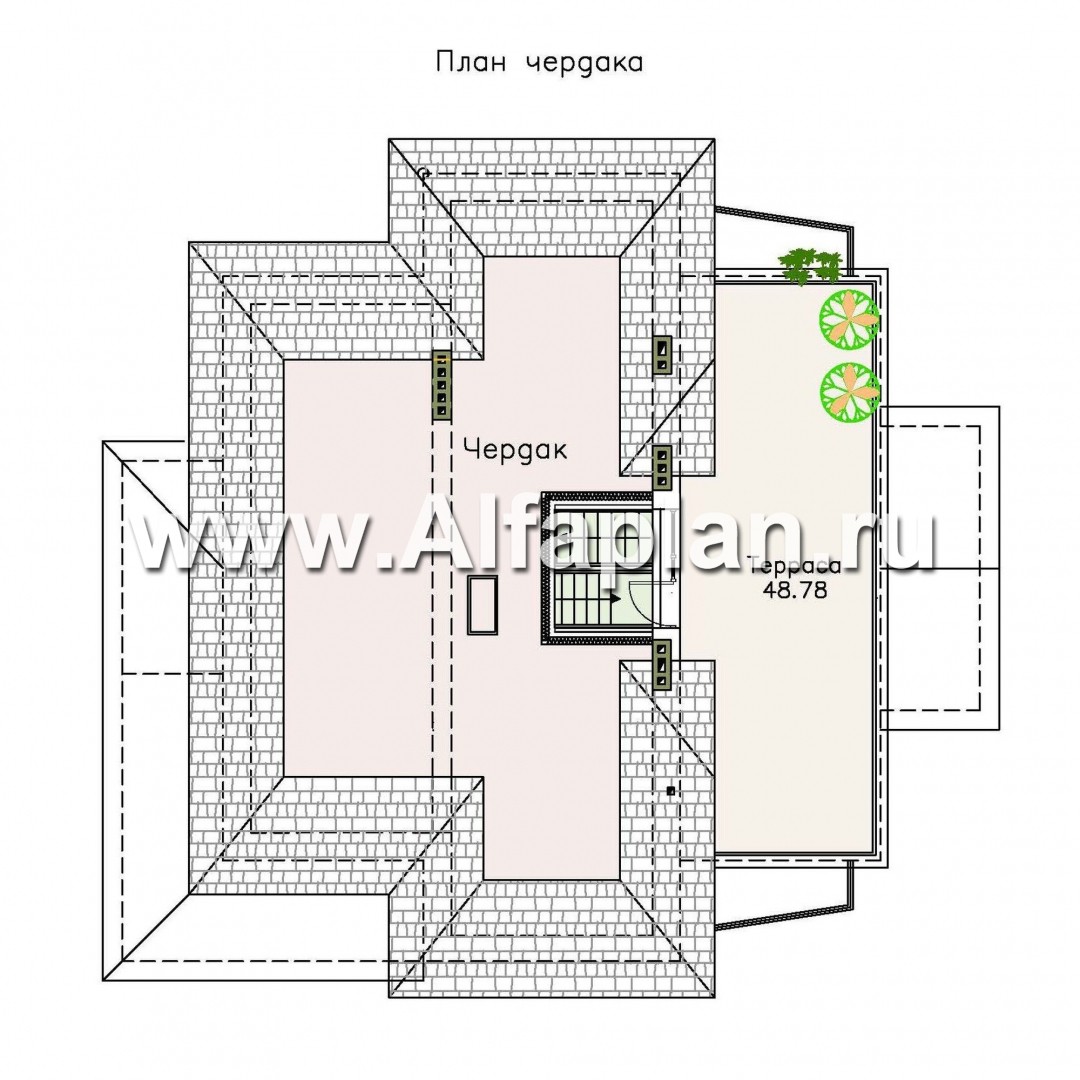

Благодарим за внимание к нашим проектам и обращение в нашу студию. Существует готовый проект с аналогичной планировкой, но без цокольного этажа. Посмотрите, пожалуйста, 98А. В проекте 77В эксплуатация чердака возможна, туда ведет основная лестница дома, есть выход на просторный балкон. Максимальная высота в коньке -3.5 м. Вполне вероятно, что и библиотека может быть размещена в этом пространстве.
