378A

"Головин"- особняк в стиле Петровских традиций

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
236.10223.09107.97
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)41000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

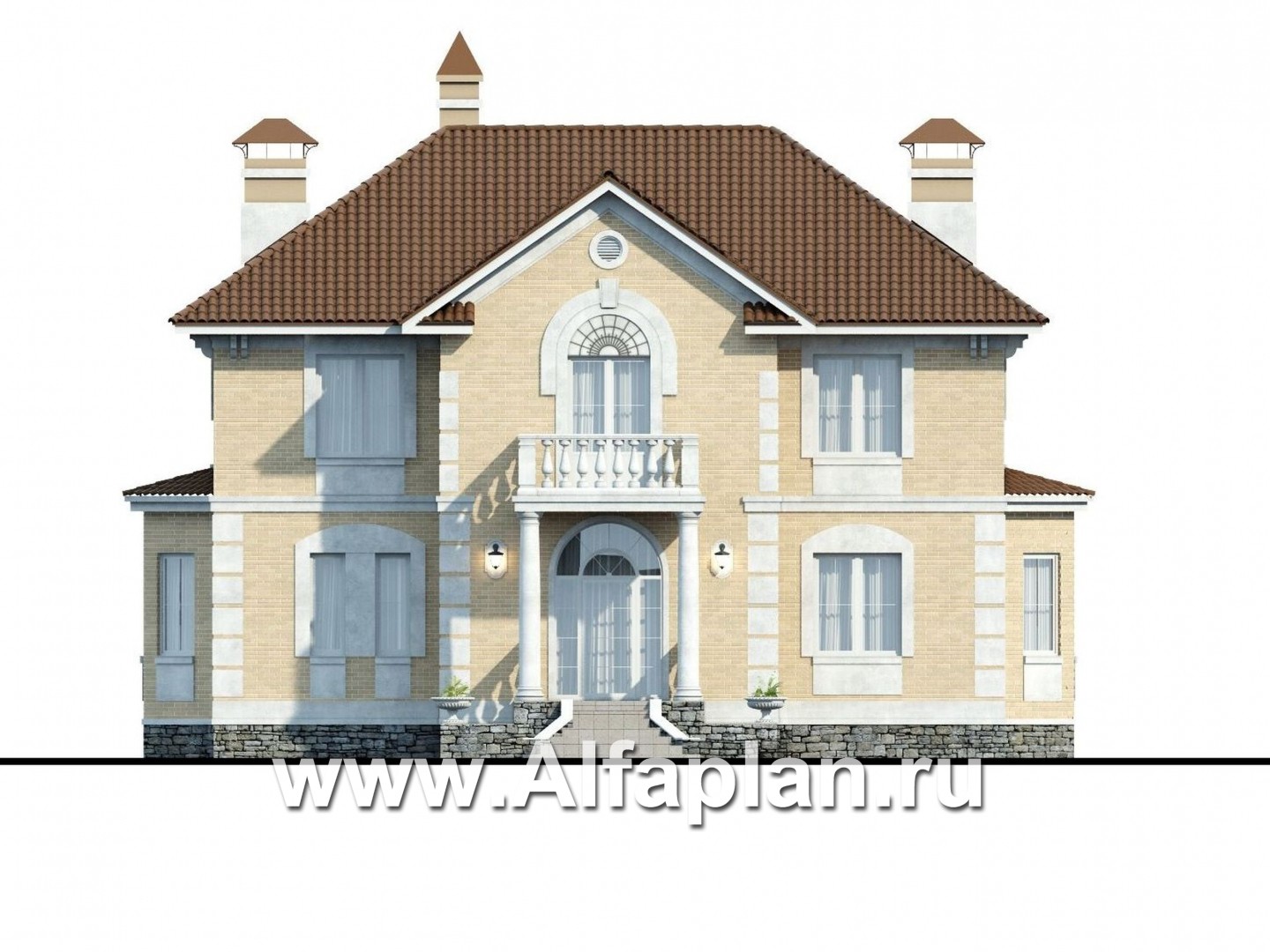

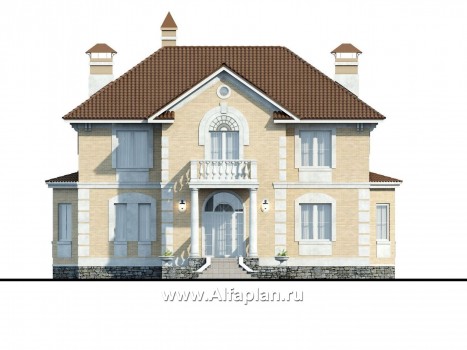

Вид спереди
Вид спереди

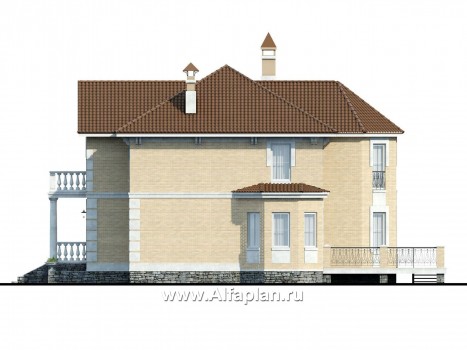

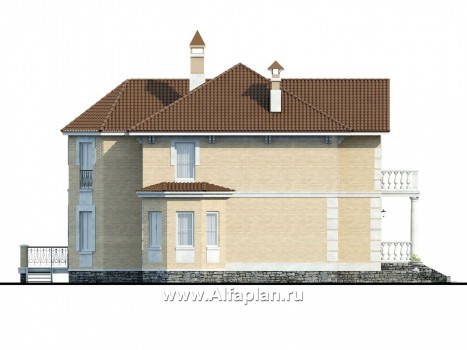

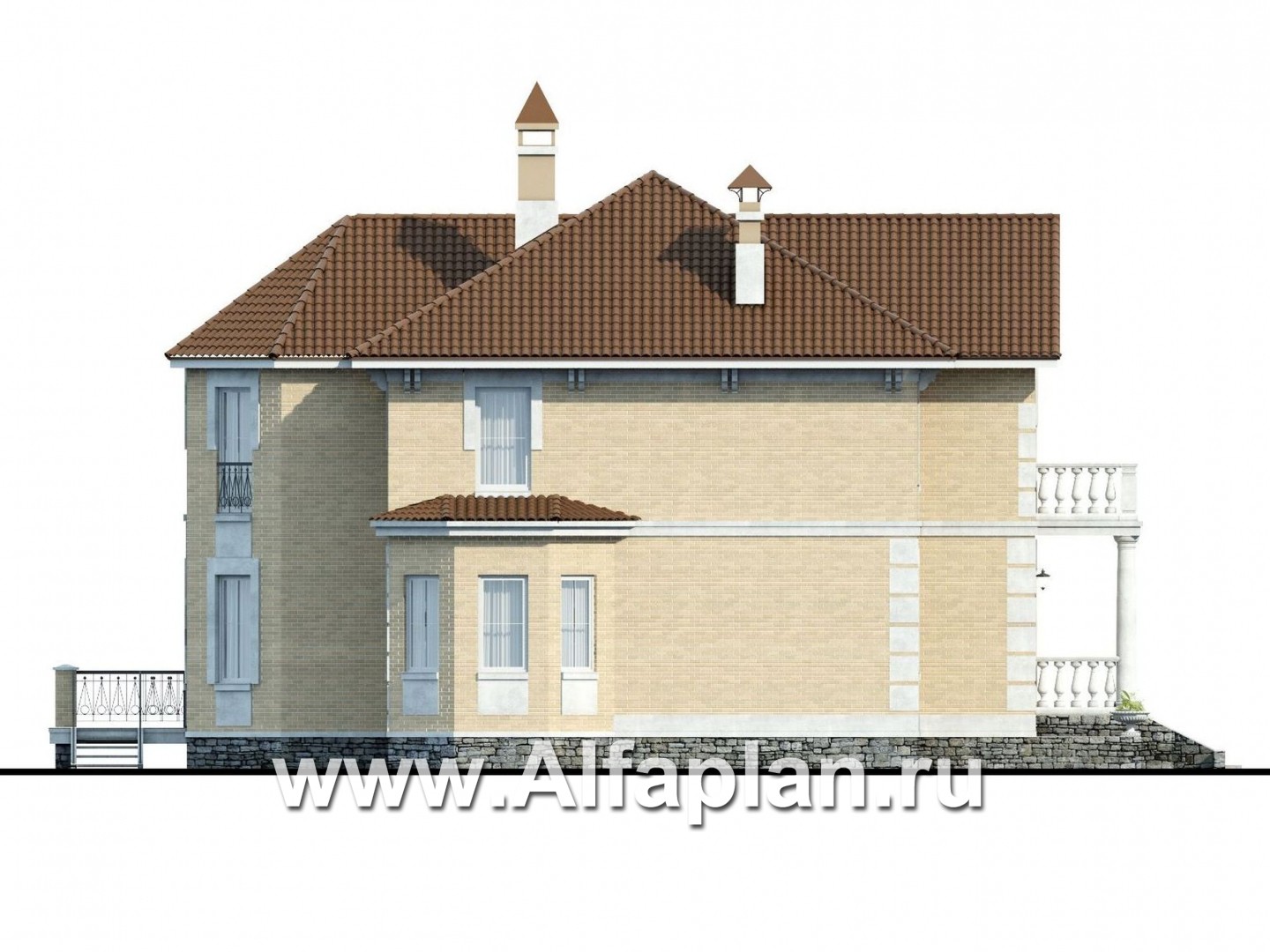

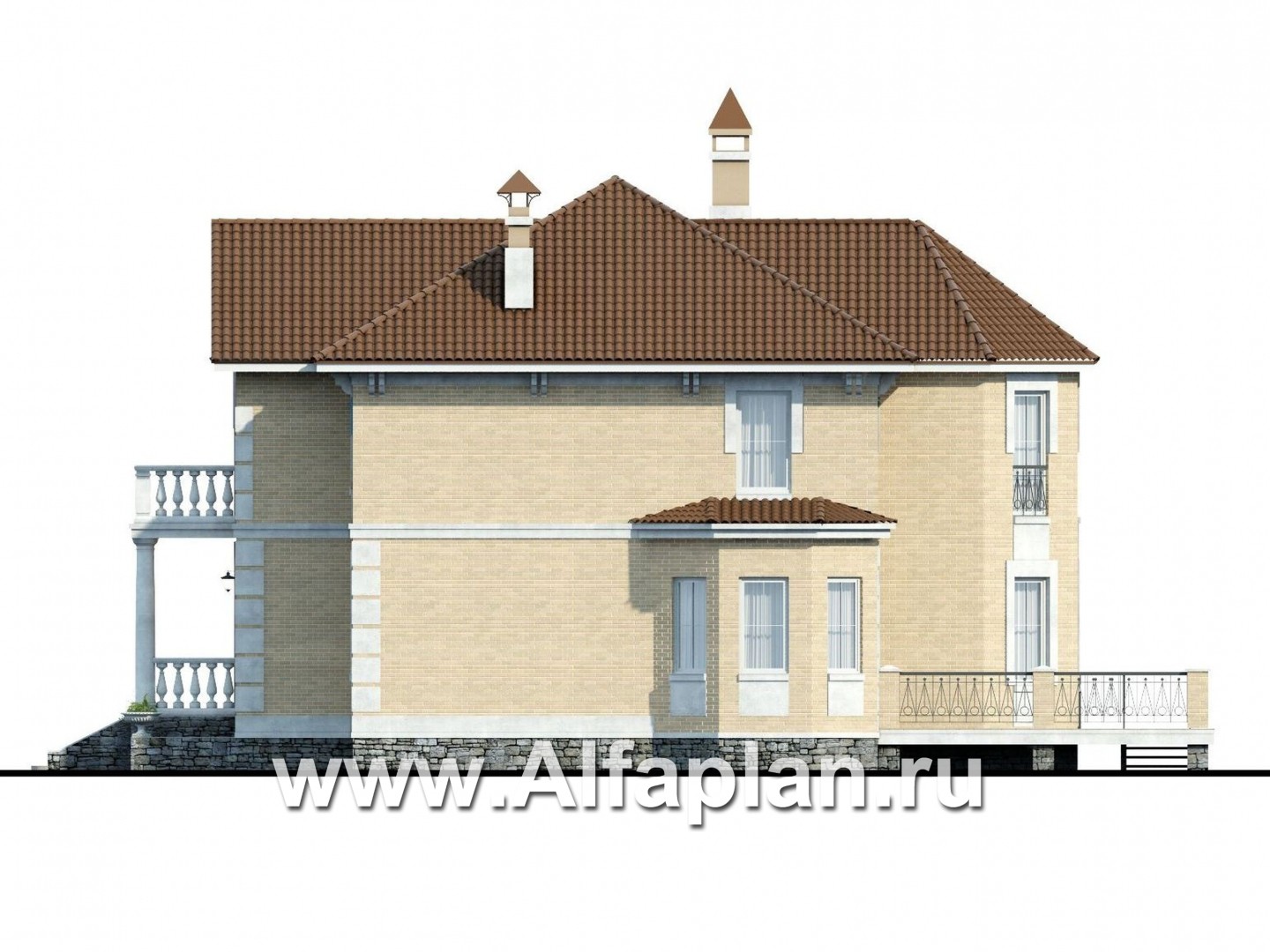

Вид справа
Вид справа

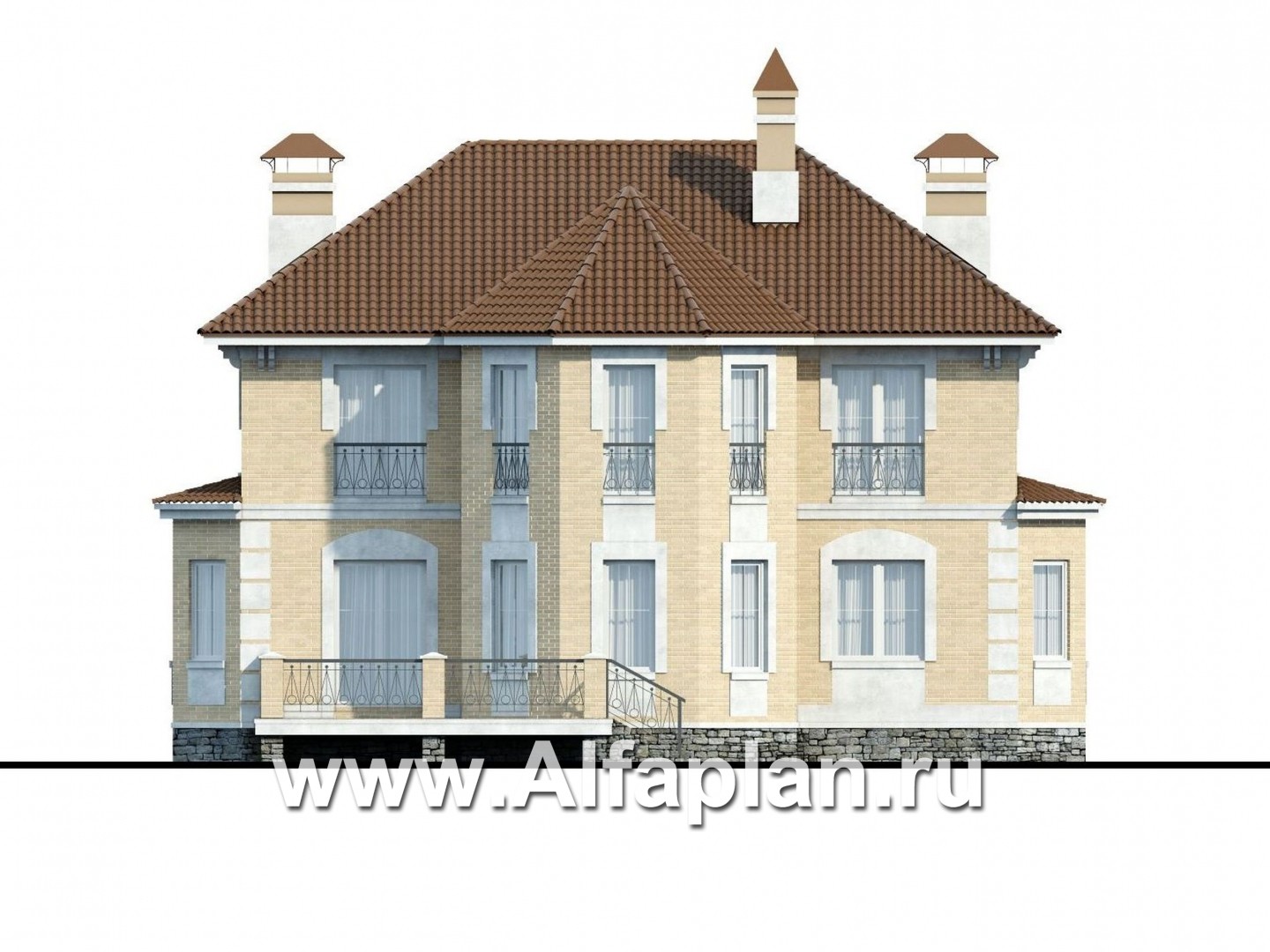

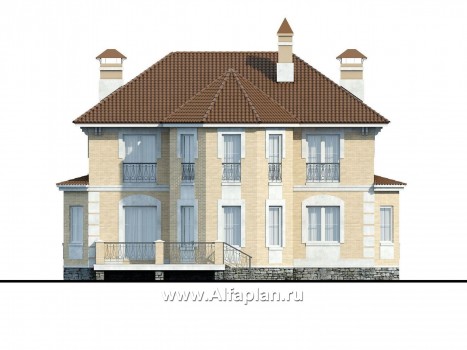

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

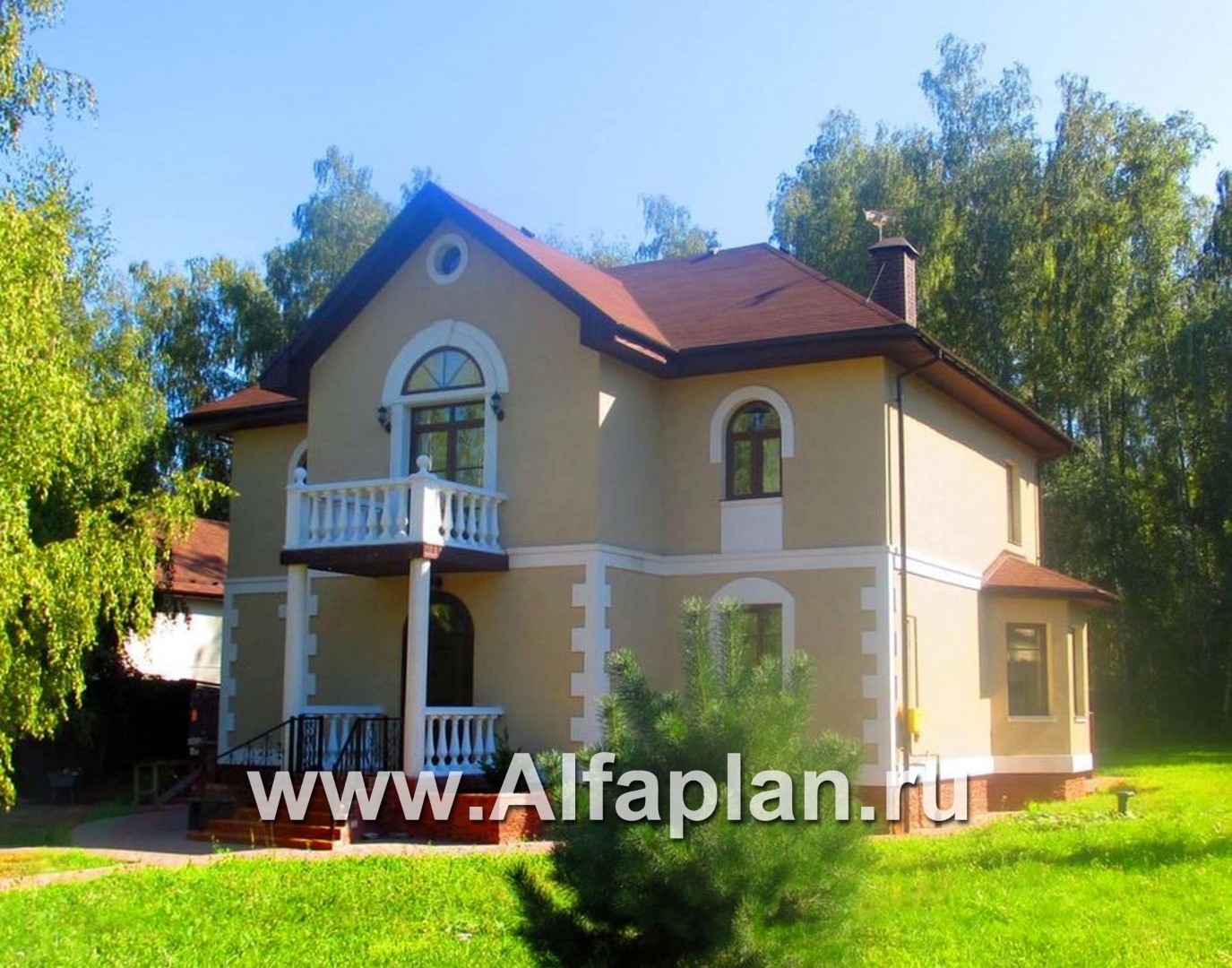

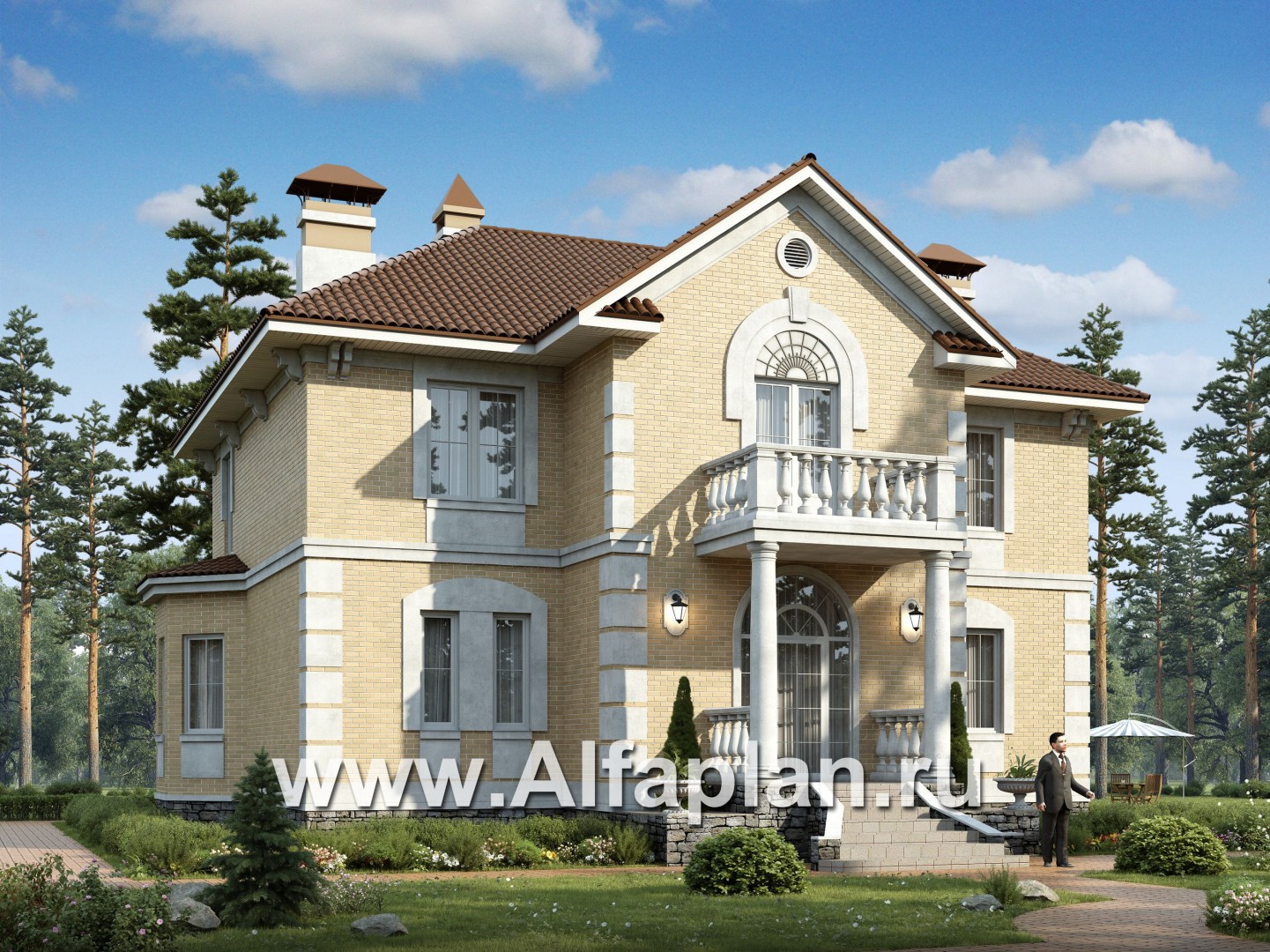

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитный ленточный ж/б

107.0 (глубиной 1.5 м)  м3
Тип наружных стенкирпич или газобетон (альтернативно)

140.2/138.4  м3
Тип внутренних стенкирпич или газобетон (альтернативно)

33.3/32.9  м3
Тип перекрытиймонолитные ж/б над 1 эт. по деревянным балкам - над 2 эт.

21.8  м3
Тип кровликерамическая черепица

240.0  м2
Наружная отделкалицевой кирпич, штукатурка

316.8/63.2  м2
Наружная отделка цоколяоблицовочный камень -47.6 м2

Габаритные размеры домакоробка дома без террас и лестниц

15.3 х 15.2  м
Высота домаот пола 1-го этажа

9.64  м
Высота 1-го этажаот пола до потолка

3.2  м
Высота 2-го этажаот пола до потолка

3.0 (чердак 2.7 м)  м
Высота мансардного скосанет

Мощность котлас бойлером горячей воды

40 квт
Расчетная электр. нагрузкас учетом электроплиты

17.7 кВА
Утеплительминеральная вата


Сочетание классической архитектуры и современной планировки гарантируют этому проекту долгую и успешную жизнь. И дом, построенный по нему, всегда будет современным, как современна и всегда актуальная хорошая добротная классика. Фасады и планы решены симметрично. Такая симметрия, в сочетании с точными порциями и элементами декора создает респектабельный, престижный образ этого дома. Теперь что можно сказать относительно самого строительства наружных стен. Проектом предусмотрено использование газобетона или кирпича в наружных стенах дома, что позволяет отнести проект сразу к двум категориям, а точнее в одну спаренную – «дома из кирпича и газобетона».

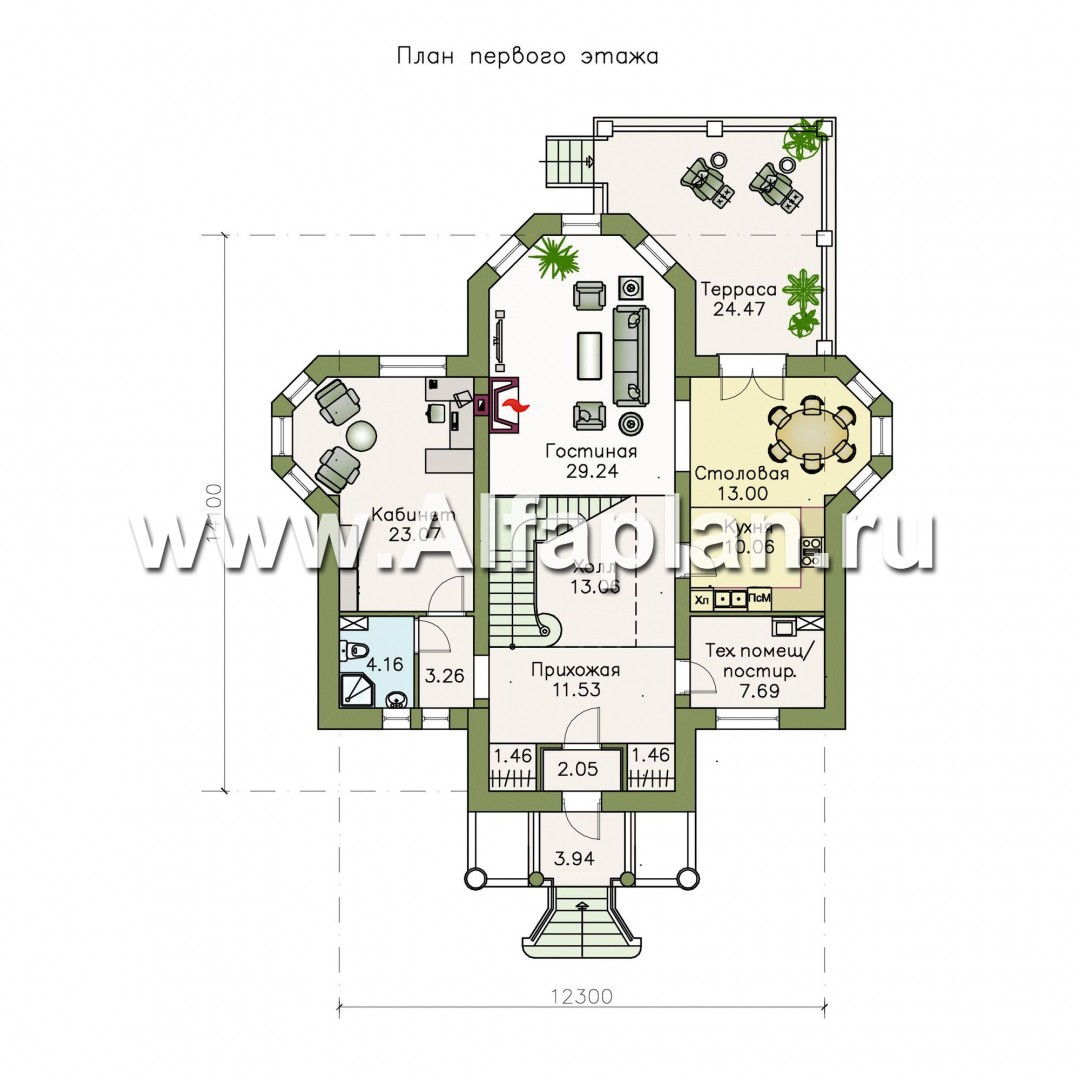

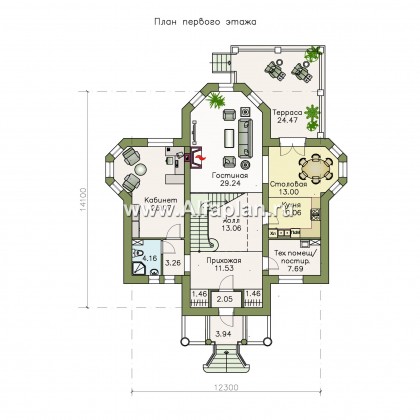

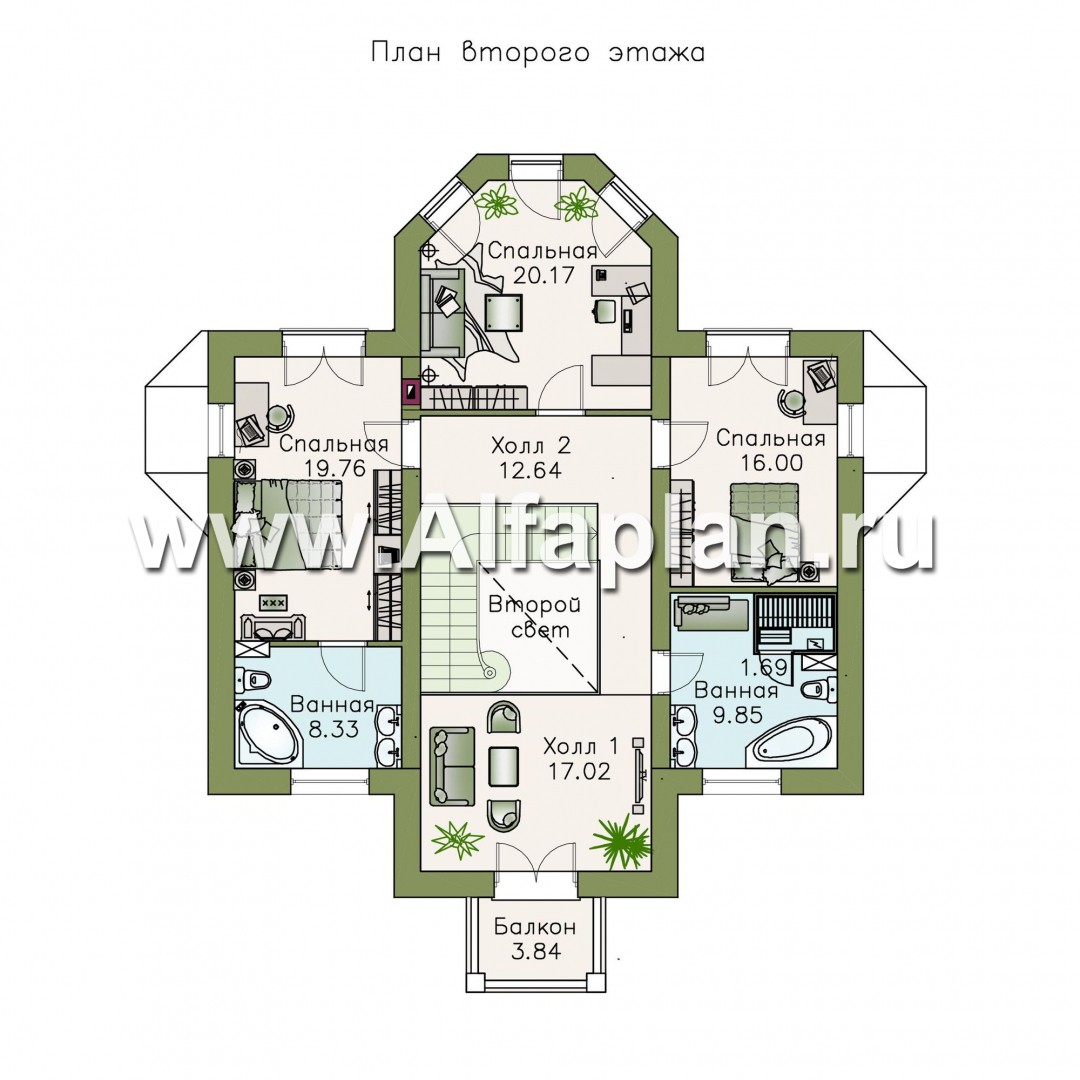

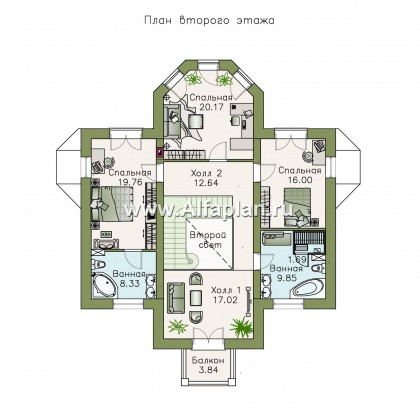

Вход акцентирован парадным крыльцом с красивой лестницей и двумя колоннами по бокам. В центре плана расположен двусветный холл с парадной лестницей. Проектом предусмотрены два полноценных по высоте этажа и чердак. Чердак по проекту не эксплуатируется, кровля холодная. Для обслуживания чердака предусмотрен лаз из холла второго этажа. Планировка дома поделена на три части двумя внутренними несущими стенами. На первом этаже в центральном пролете наряду с уже упомянутым холлом расположена гостиная. С прихожей и холлом она образует единое помещение, условно разделенное лестницей. Справа от гостиной расположены кухня и столовая, слева — кабинет. Гостиная и столовая соединяются через большой арочный проем. С улицы их объединяет терраса. Также на первом этаже находятся котельная (справа от прихожей) и душевая. Планировка второго этажа группируется вокруг лестничного холла. Здесь расположены три спальни, две ванные комнаты и холл-диванная. Одна из ванных комнат удобно сблокирована со спальней хозяев дома. Из холла можно выйти на небольшой балкончик над главным входом. При недостатке жилых помещений холл можно выгородить перегородкой и использовать как еще одну спальню. Такой коттедж отлично впишется в историческую городскую застройку и по праву станет достойной доминантой коттеджного поселка.

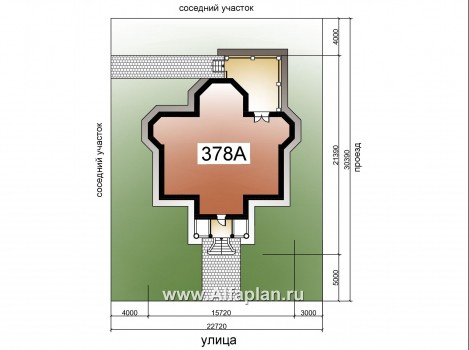

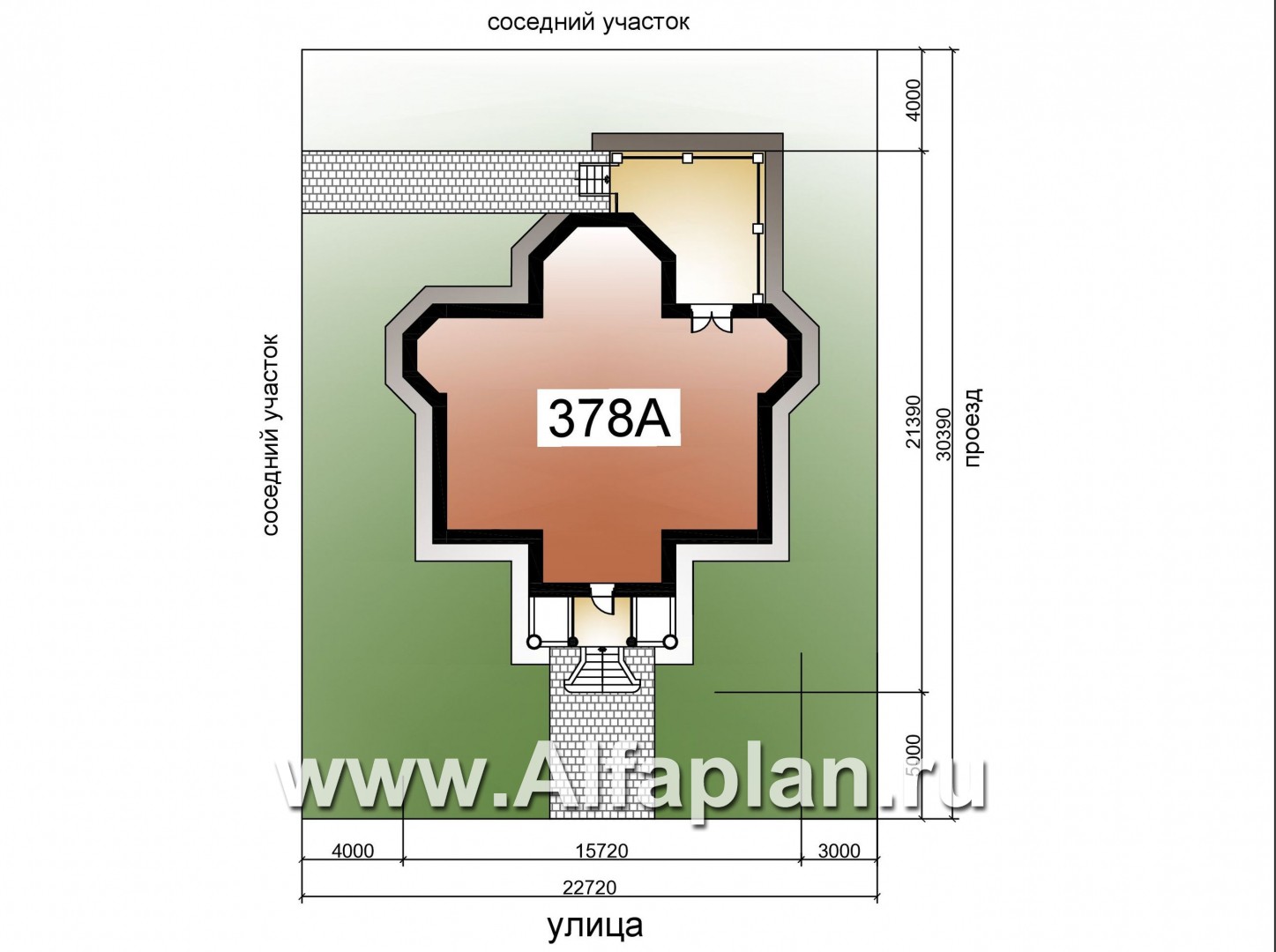

Что также очень удобно в этом проекте – он включает зеркальное изображение дома на будущем, предполагаемом участке.

Если этот проект в целом вас устраивает по своей стилистике и планировке, но есть небольшие «замечания», посмотрите, пожалуйста, аналоги и варианты этого проекта в нашей коллекции. Без сомнения, вы сможете подобрать готовый проект под себя, например, вариант с гаражом — проект 378В или 78В. Имейте в виду, что в базе нашего каталога располагаются различные проекты домов в количестве нескольких сотен.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Илья написал(а) 23.01.2017:

Вопрос по проекту 378A Здравствуйте! Есть-ли возможность внести следующие изменения в проект: 1) материал стен арболитовые блоки, размером 400х350х250, толщина несущих стен 350 мм. 2) материал перегородок арболитовые блоки, размером 500х150х250, толщина перегородок 150 мм. 3) фундамент свайно-ростверковый 4) утеплителя стен не будет

Добрый день, Илья,
Наружные стены предусмотрены из газобетона или пустотного кирпича (альтернативно), т.е. и тот и другой материал заложен в проекте, рассчитан в спецификации. Конструкция стены многослойная : 375/400 мм - газобетон (или 380мм кирпич) + воздушная прослойка 30-40 мм + лицевой кирпич (120мм). Перегородки запроектированы из газобетона 100мм толщиной или, альтернативно, из гипсокартона.

Все спецификации, узлы, детали, сечения выполнены из расчета на эти материалы. Если строительная компания, специализирующаяся в домостроении из арболита, возьмется за строительство по такому проекту — вопрос будет решен. За переработку проекта под этот материал мы не возьмемся. Рекомендуем перед их покупкой блоков из арболита посмотреть на них "вживую", понять, насколько правильную форму они имеют, как будут выполняться швы между блоками и как эти швы будут защищаться от потерь тепла. Свайно-ростверковые фундаменты мы не проектируем, но это не исключает возможности его возведения силами строителей.
