46A 3D

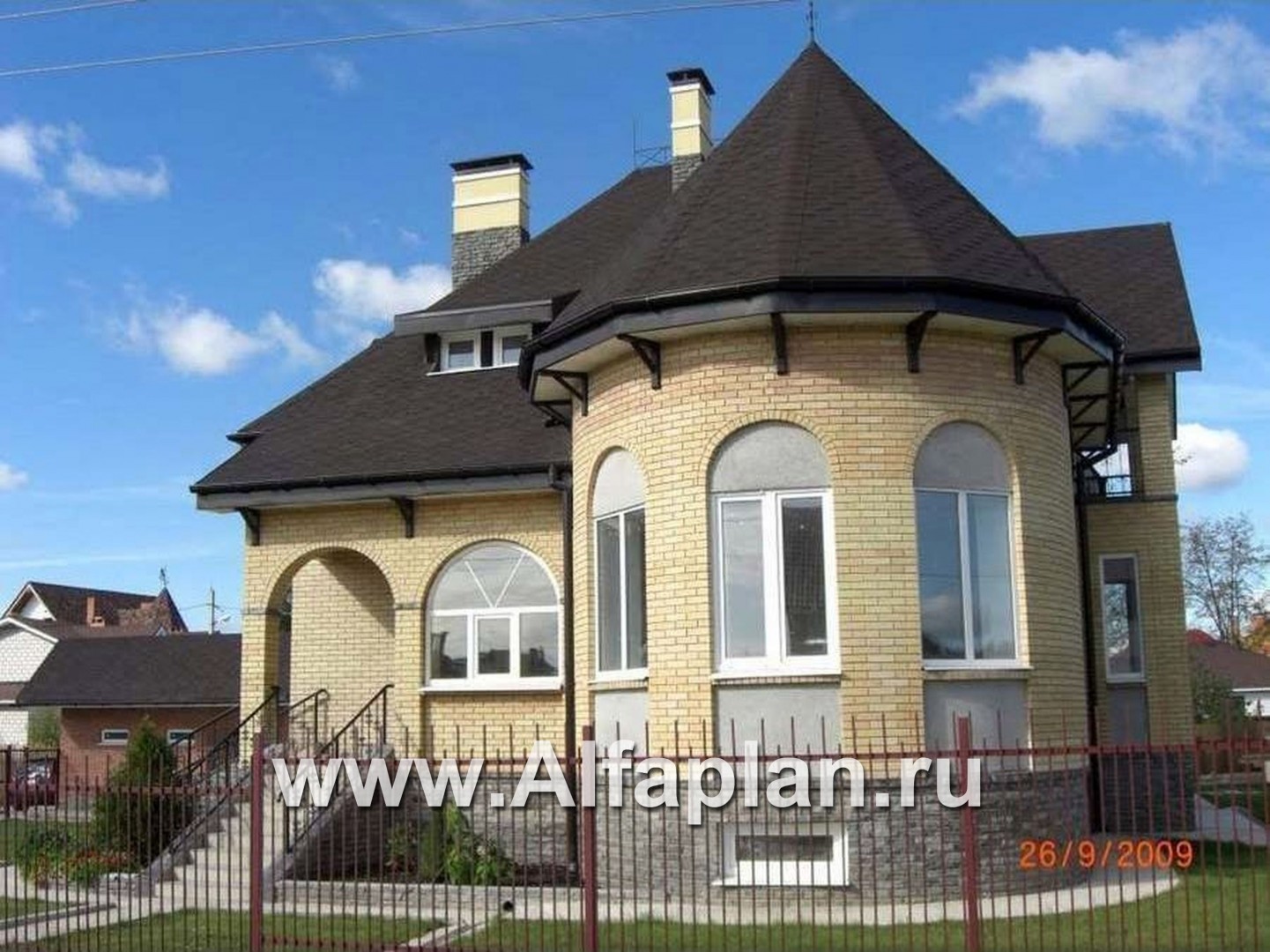

«Авалон» - коттедж с полукруглым эркером

Дополнительные изображенияФотогалерея Фотогалерея 2Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
206.90193.91128.2
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)40000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

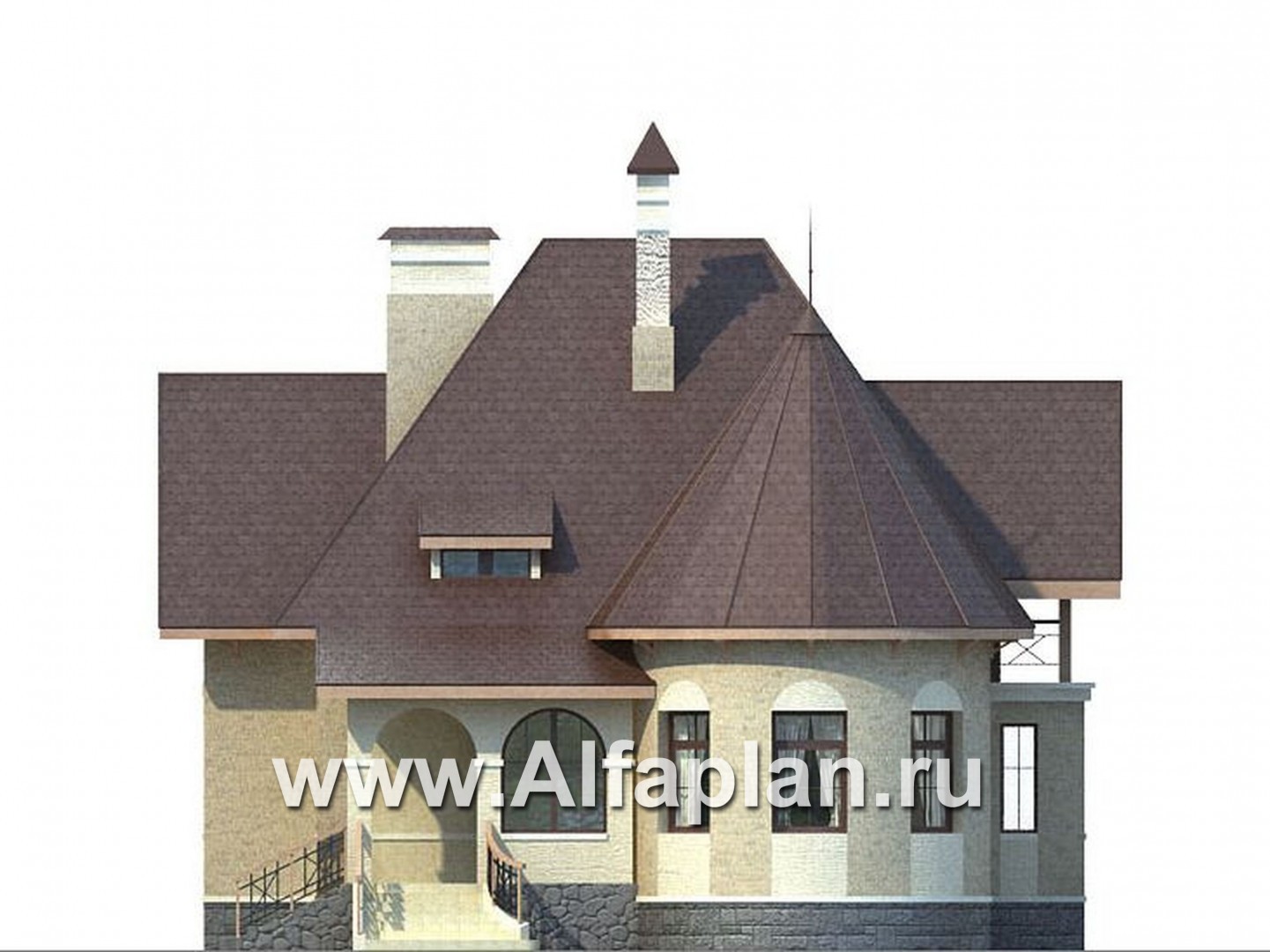

Вид спереди
Вид спереди

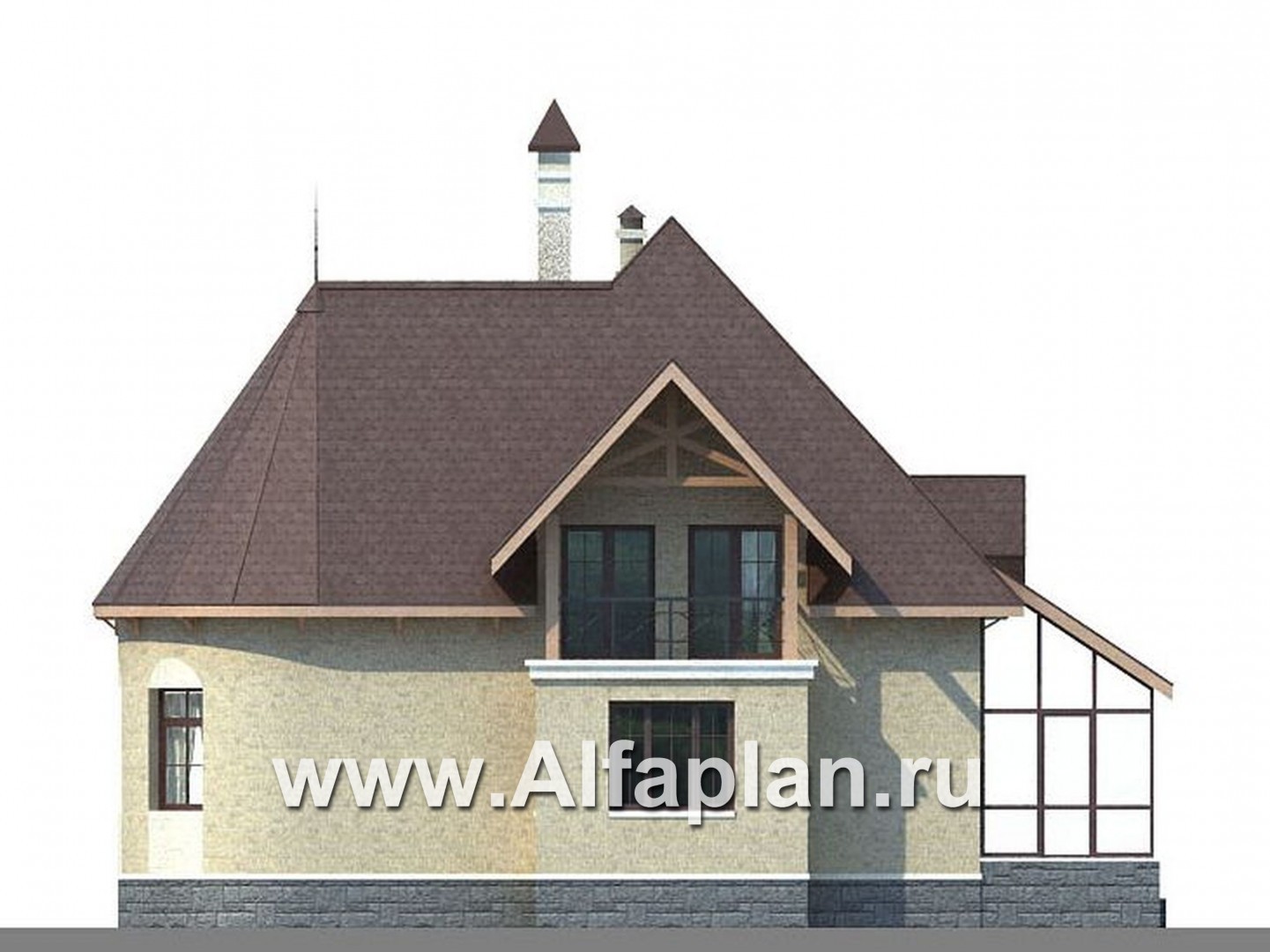

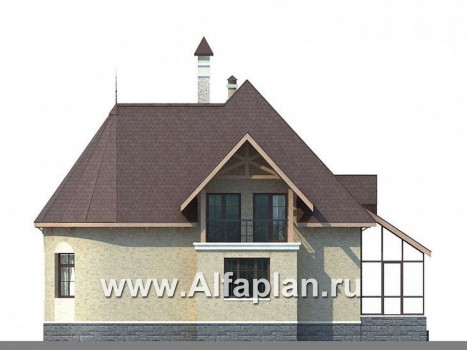

Вид справа
Вид справа

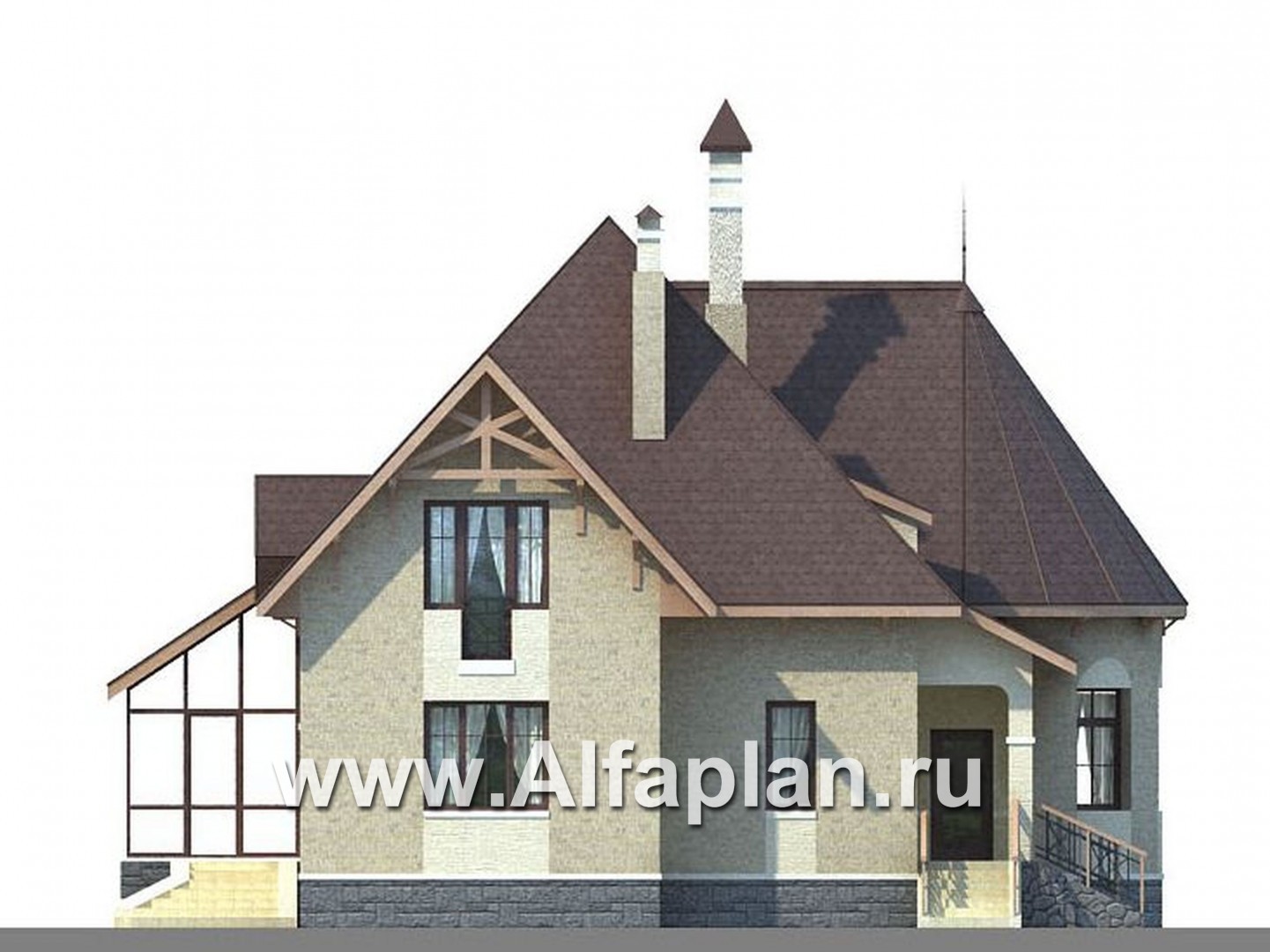

Вид сзади
Вид сзади

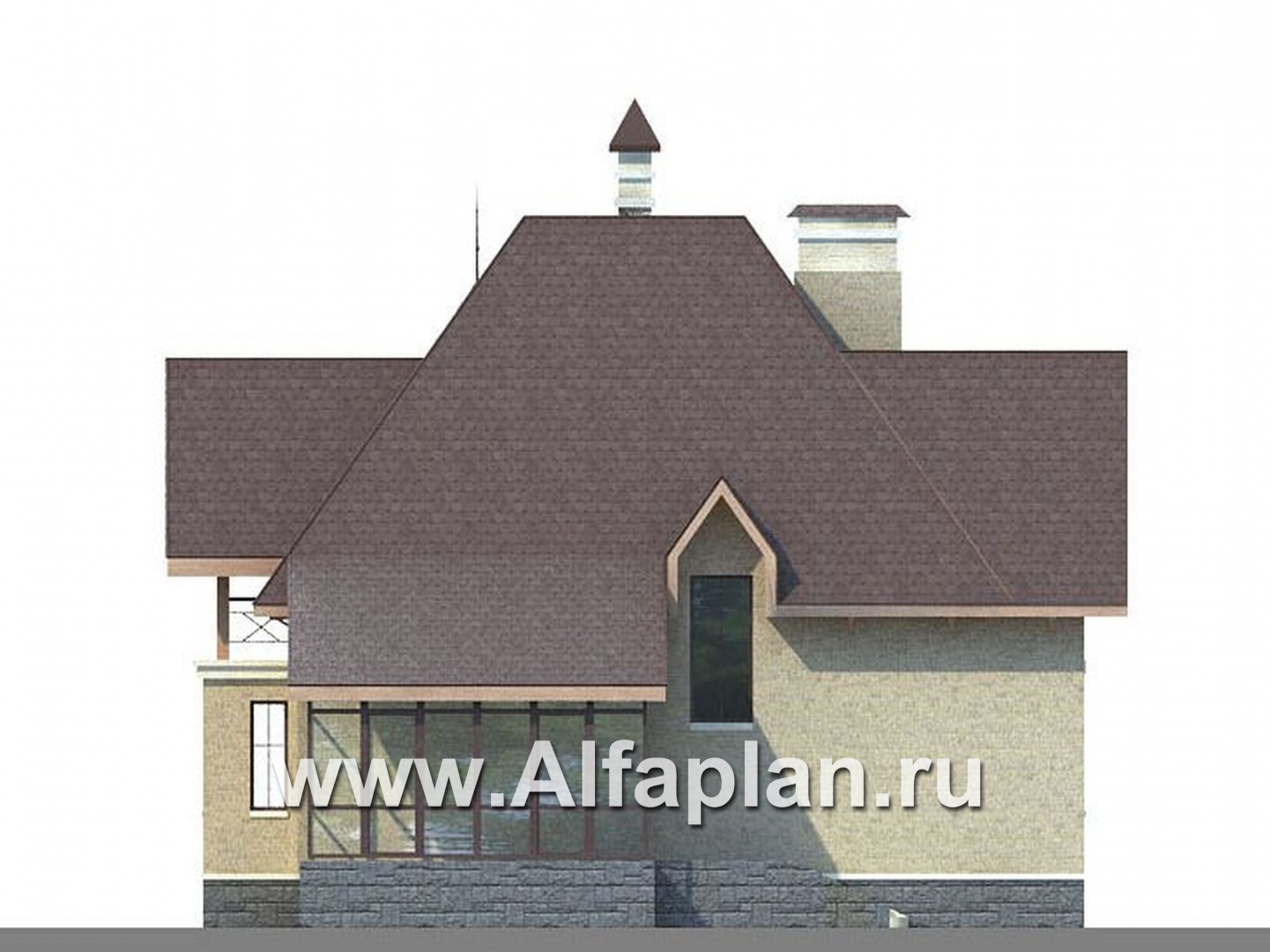

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментаплита монолитная ж/б

40.1(толщиной 200 мм с монолитн. цоколем)  м3
Тип наружных стенкирпич или газобетонные блоки (альтернативно)

94.0/93.0 -для стены 375  м3
Тип внутренних стенкирпич

23.6  м3
Тип перекрытийпо деревянным балкам

Крышамансардная

Тип кровлибитумная черепица

325.0  м2
Наружная отделкалицевой кирпич

Наружная отделка цоколяискусственный камень, штукатурка

Высота домаот пола 1-го этажа

10.250  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.8  м
Высота мансардного скоса1.9

Мощность котлас бойлером горячей воды

40.0 квт
Расчетная электр. нагрузкас учетом электроплиты

16.2 кВА
Утеплительминеральная вата

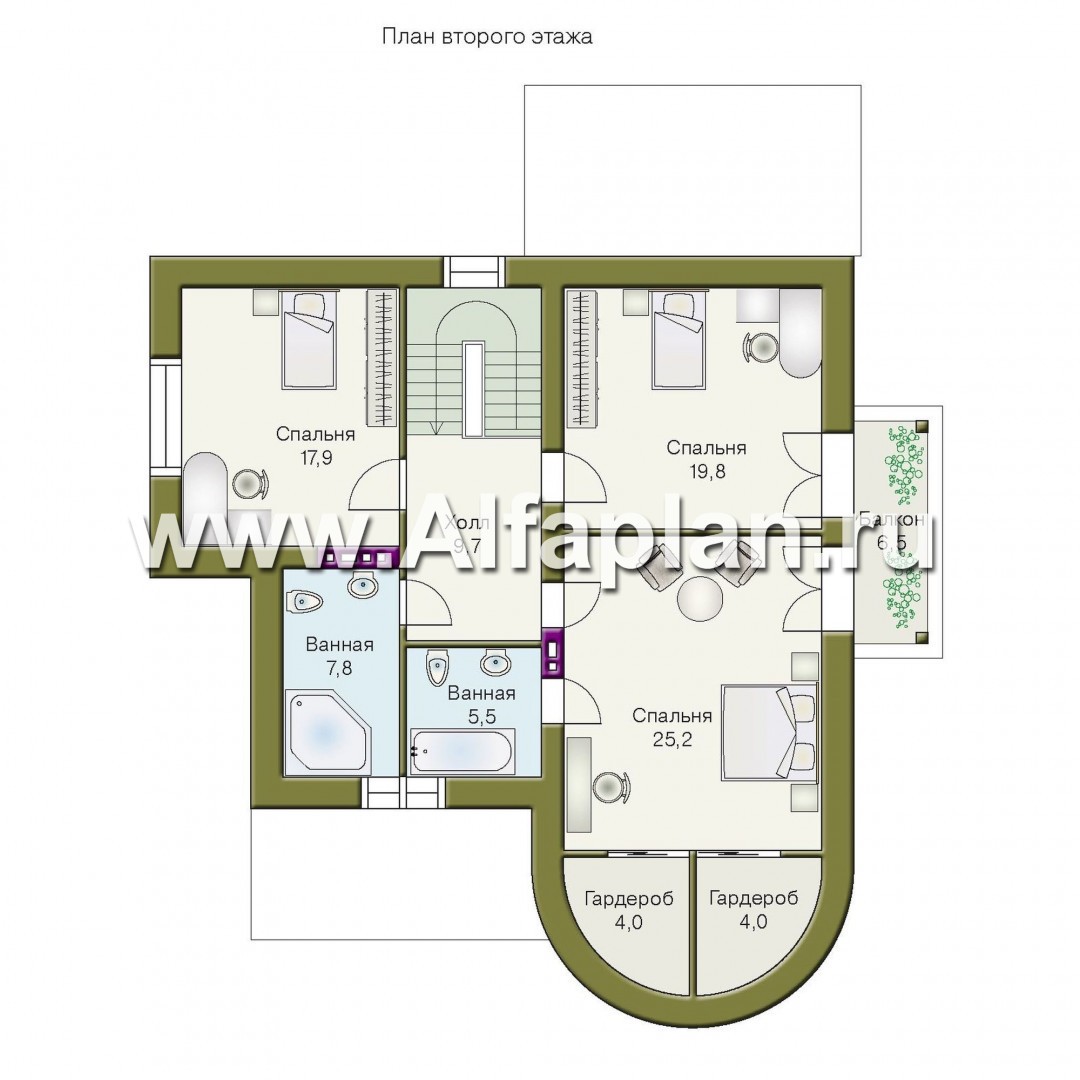

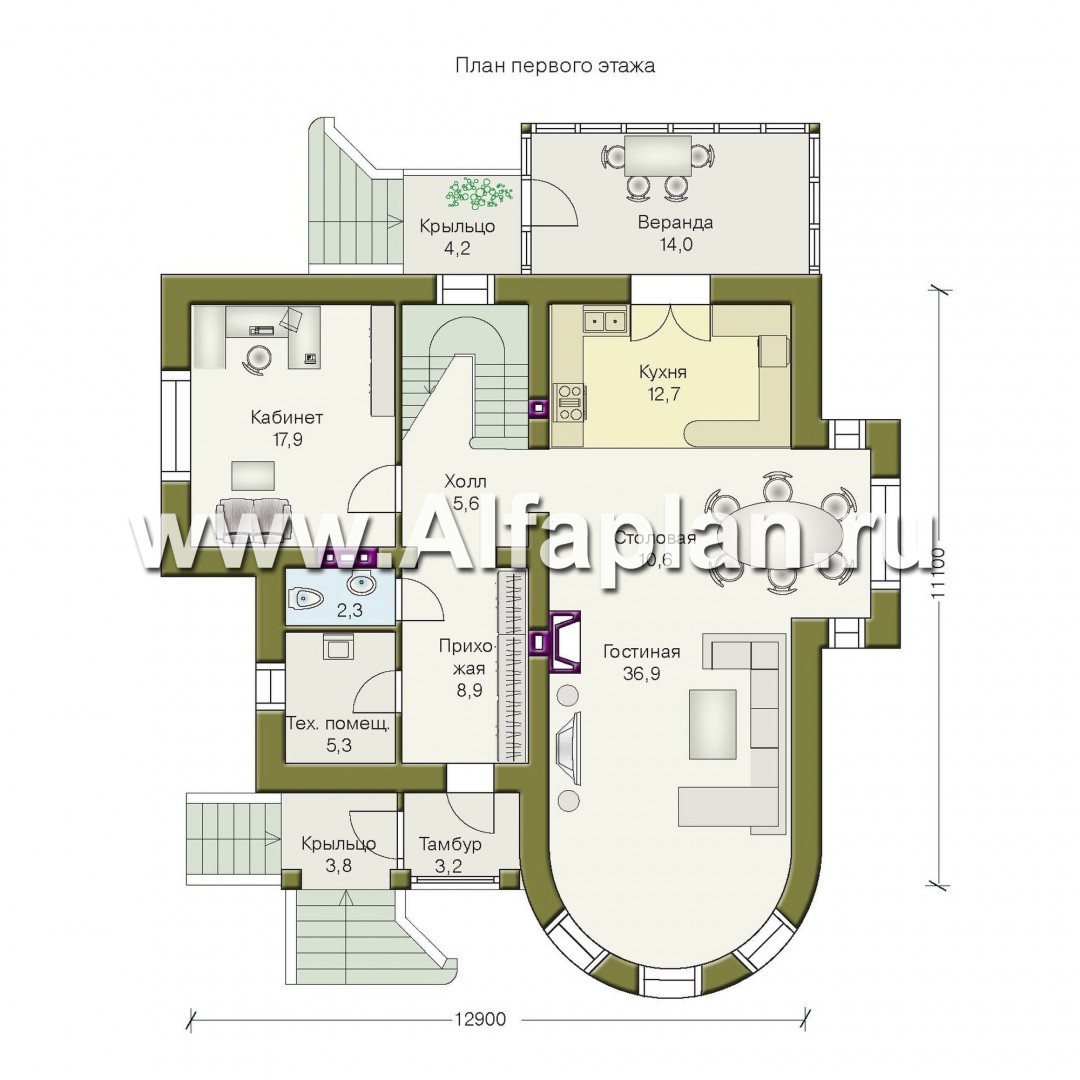

Дом двухэтажный, с верандой  и  компактной планировкой максимально насыщен с функциональной и архитектурной точек зрения. Архитектурное решение  выполнено в романтическом стиле.   Облик дома формирует четырехскатная кровля и полукрурлый эркер гостиной. Первый этаж решен в своюодной манере. Гостиная, столовая и кухня представляют единое помещенине. Интерьер гостиной обогащен полукруглым эркером и камином.  На первом этаже также расположен кабинет. На втором этаже запроектированы три спальные и две ванные комнаты. Одна из них имеет отдельную ванную и гардероб, из двух спальных предусмотрен выход на балкон.

В отделке фасадов применен лицевой кирпич,  рельефная штукатурка,  дерево и искусственный камень.

Высота 1-го этажа -3.0 м, 2-го этажа - 2.8 м.

Высота дома — 10.95  м.

Габаритные размеры дома без терассы -  14000 х 13500 мм.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Ольга из города Елец написал(а) 29.04.2013:

Здравствуйте, скажите ,а почему Вы не рекомендуете цоколь на не полную площадь дома?

Ольга, здравствуйте.
Если речь идет о цокольном этаже, то как раз, мы рекомендуем его делать под всем домом. Если нет необходимости в большой площади цокольного этажа или подвала, мы предлагает выполнить погреб. У нас есть такой готовый проект, который может быть применен во всех домах с монолитной фундаментной плитой в основании дома.

Александр из города Данилов написал(а) 12.03.2013:

Здравствуйте. Очень нравится ваш проект, только один вопрос: возможен ли вариант с цокольным этажом желательно не под всей площадью дома?

Александр, здравствуйте.
Благодарим за хороший отзыв о нашем проекте.
Цокольный этаж делвется под всей жилой частью дома, если нужно небольшое помещение, можем предложить готовый проект погребы.
Можем предложить выполнить для Вас вариант с цоколем в ПАСПОРТЕ проекта (без корректировки строительной рабочей документации). К такому Паспорту прикладываются типовые конструктивные узлы по цоколю ( сечения, схема армирования. Спецификации).
Корректировка выполняется в соответствии с Тех. Заданинем, составленным на основании Ваших пожеланий.
