147A

"Митридат" - коттедж в средиземноморском стиле

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
204.70187.66122.42
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)39000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

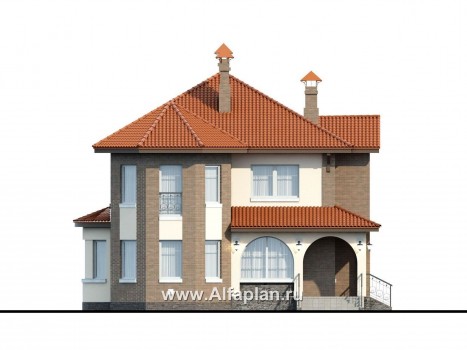

Вид спереди
Вид спереди

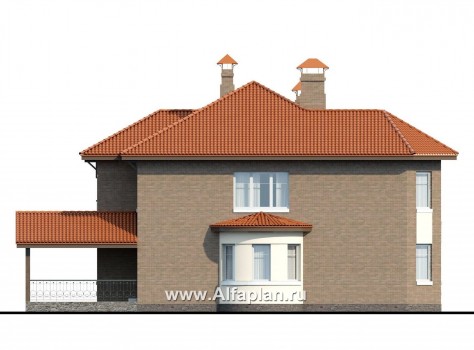

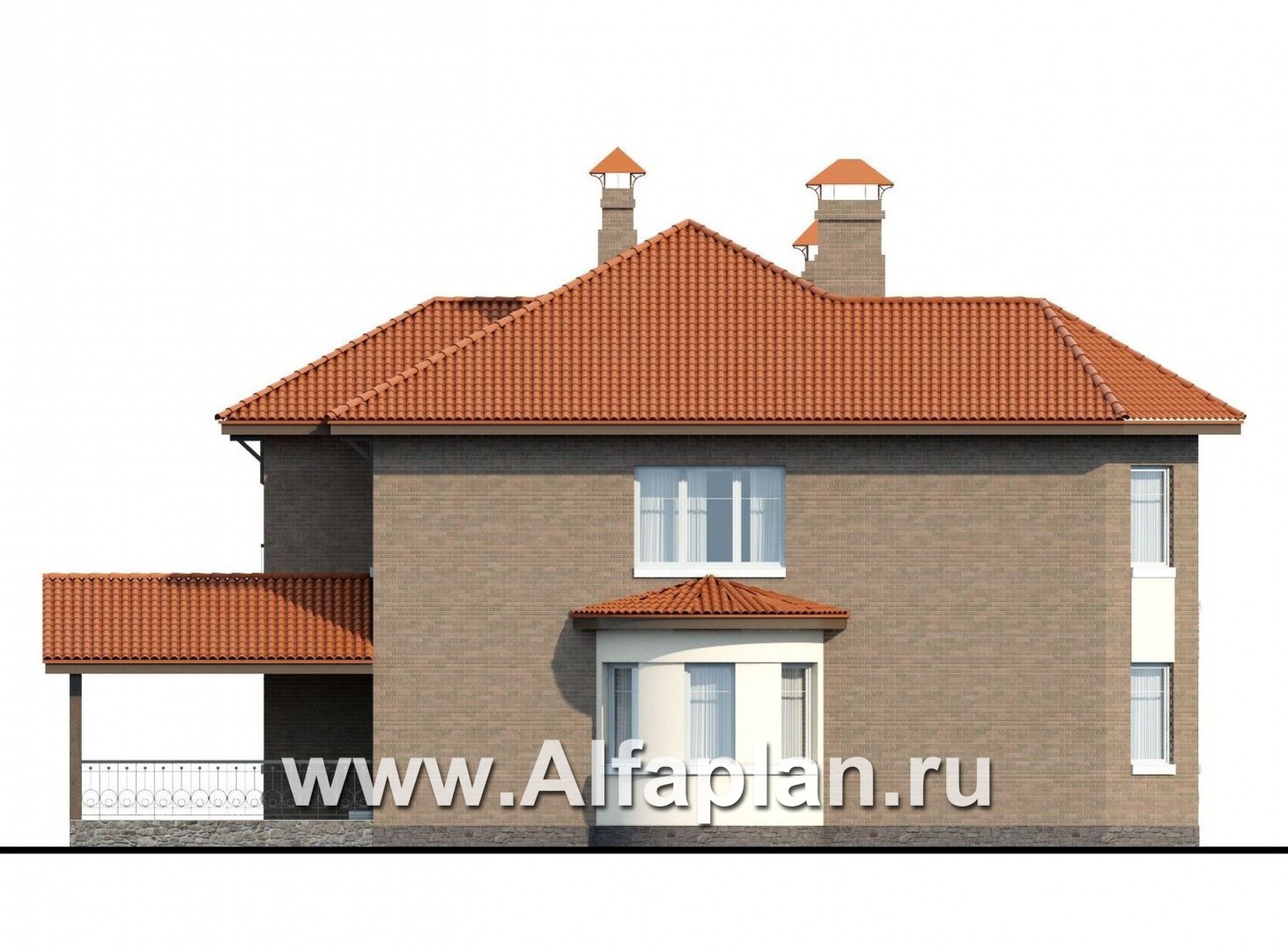

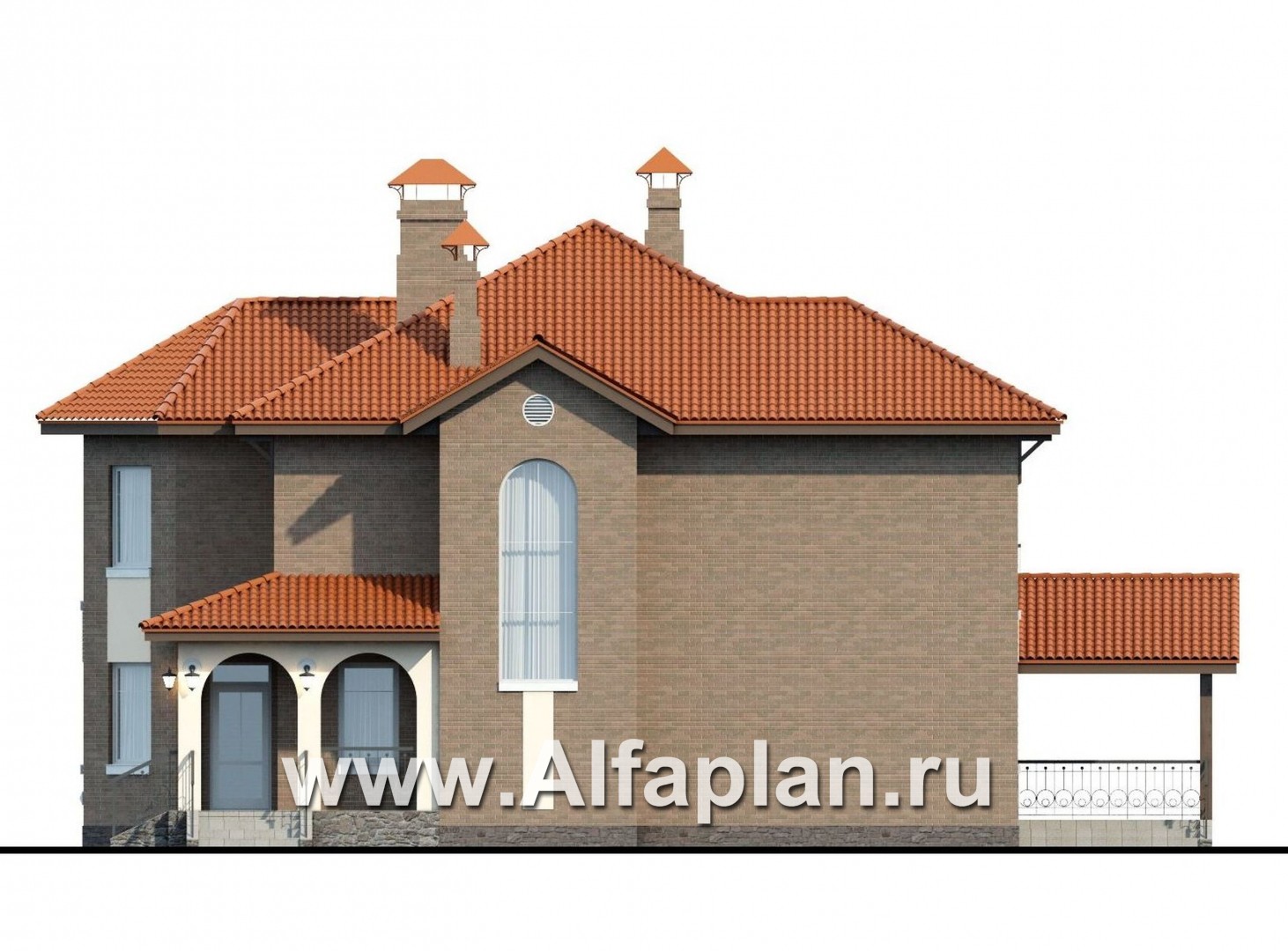

Вид справа
Вид справа

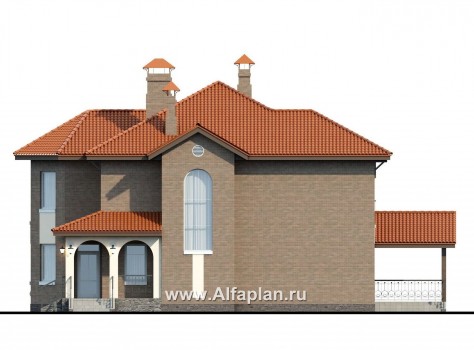

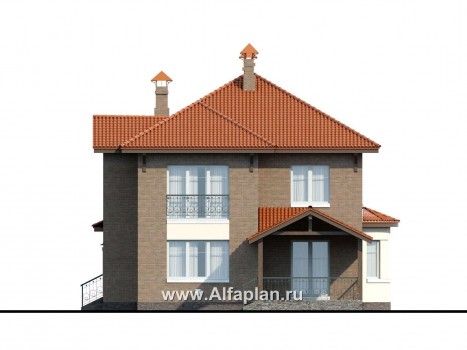

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

36.0  м3
Тип наружных стенкирпич или газобетон (альтернативно)

119.2/117.6  м3
Тип внутренних стенкирпич или газобетон (альтернативно)

18.8/18.6  м3
Тип перекрытиймонолитные ж/б над 1 эт. по деревянным балкам - над 2 эт.

17.3  м3
Крышастропильная конструкция

Тип кровликерамическая черепица

249.0  м2
Наружная отделкалицевой кирпич, штукатурка

281.5/25.3  м2
Наружная отделка цоколяоблицовочный камень -15.3

Высота домаот пола 1-го этажа

9.65  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.7  м
Высота мансардного скосанет

Мощность котлаквт

45.0
Расчетная электр. нагрузкакВА

18.0 ( с учетом эл. плиты 8.5)
Утеплительминеральная вата

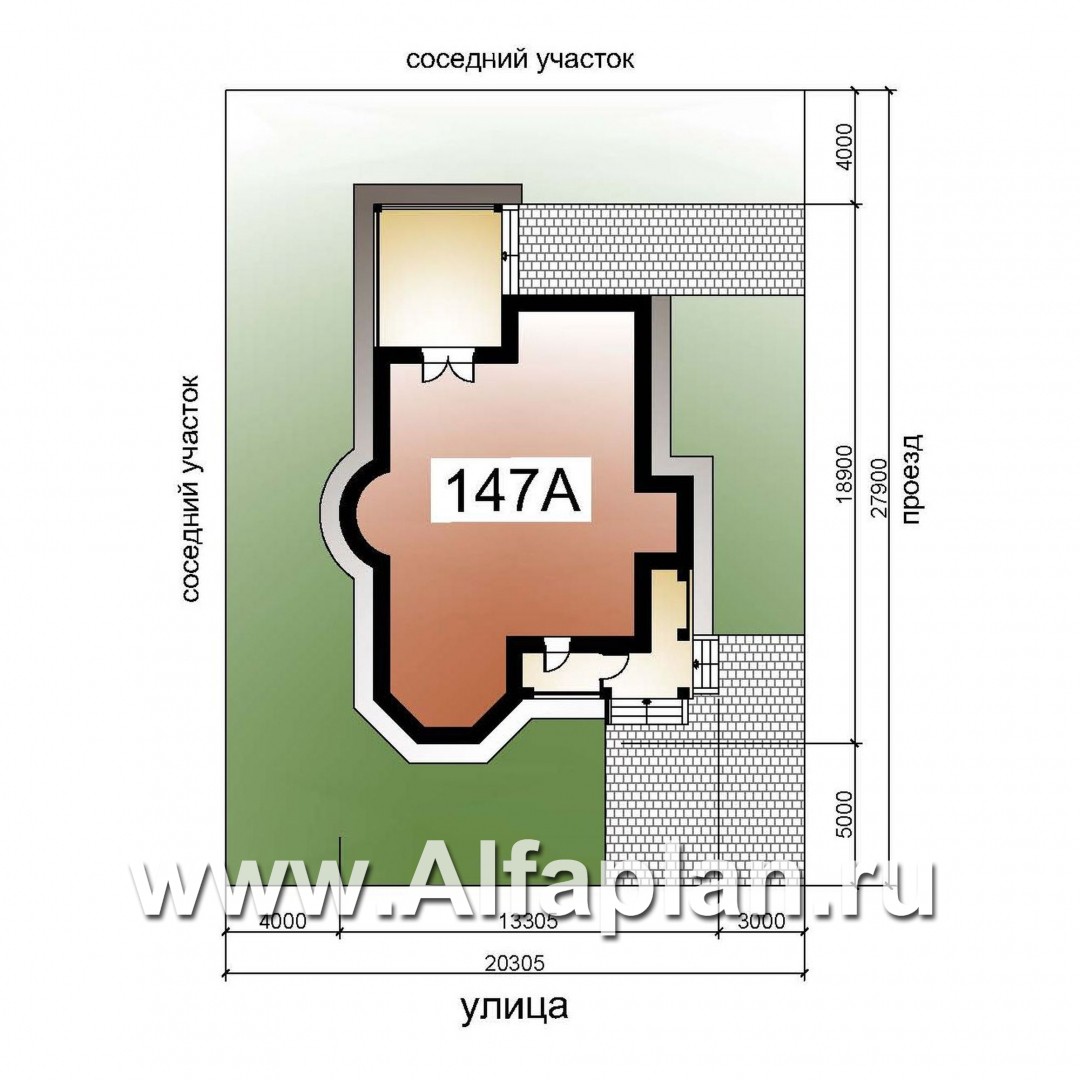

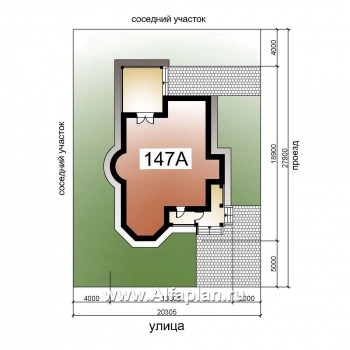

147А Двухэтажный дом с массивным эркером на главном фасаде кроме прочих достоинств, привлекателен еще и тем, что легко впишется в узкий, небольшой участок за счет формы плана, что немаловажно, учитывая постоянно растущую стоимость земли. И это далеко не единственное достоинство проекта. Хочется отметить и удобную, рациональную планировку и выразительные фасады, и наличие варианта с навесом для машины.

В основание дома заложена монолитная ж/б плита, подвал отсутствует. В наружных стенах предусмотрено использование кирпича или газобетона, позволяющее рассматривать этот дом в рубрике «дома из кирпича и газобетона». Наружная отделка, предложенная автором проекта, может быть скорректирована по желанию заказчика

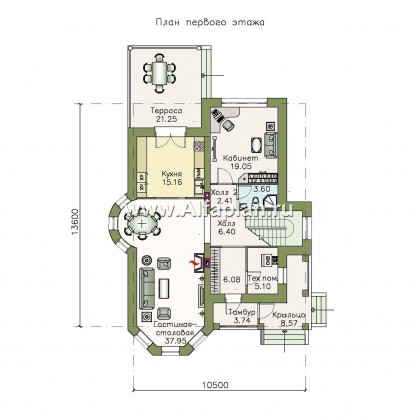

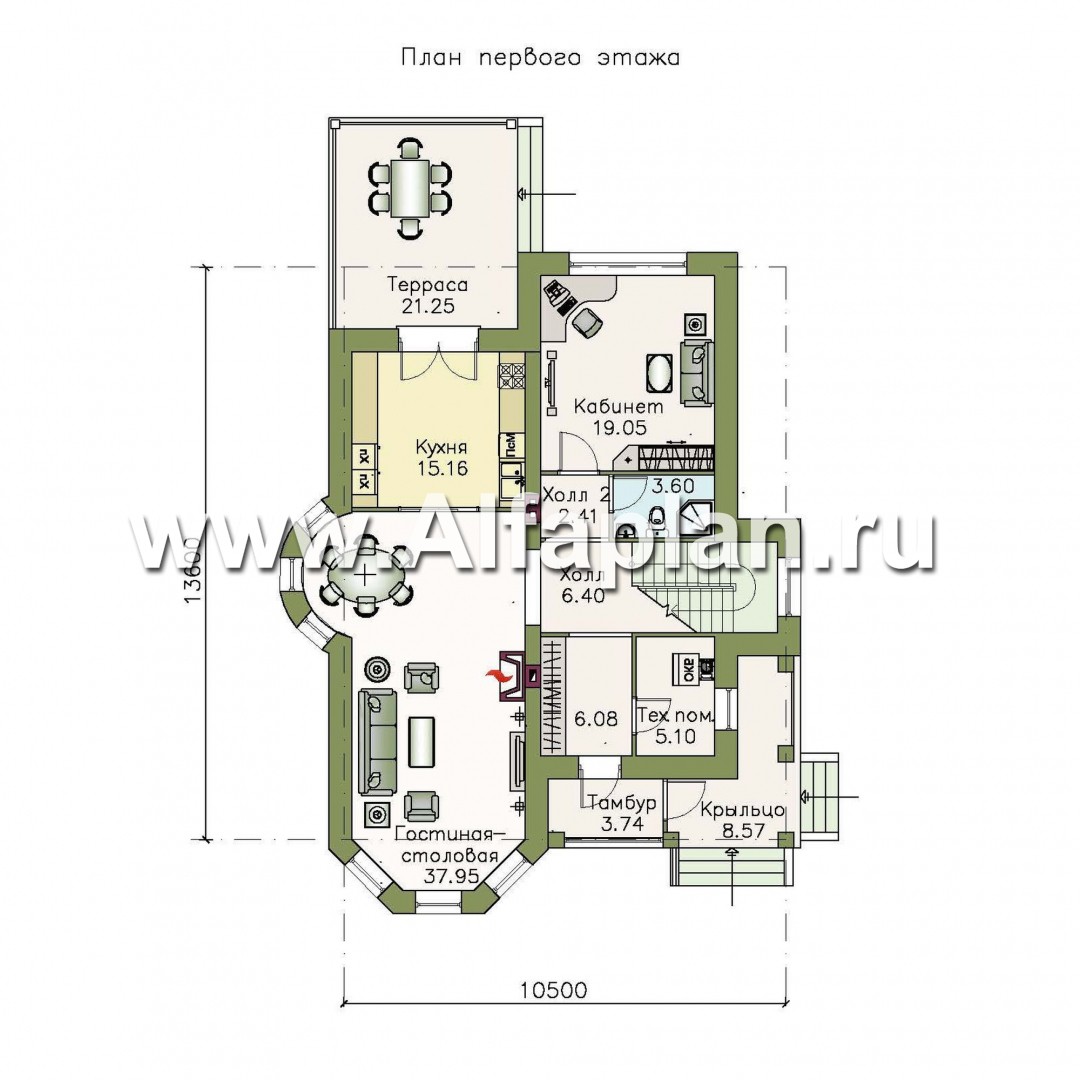

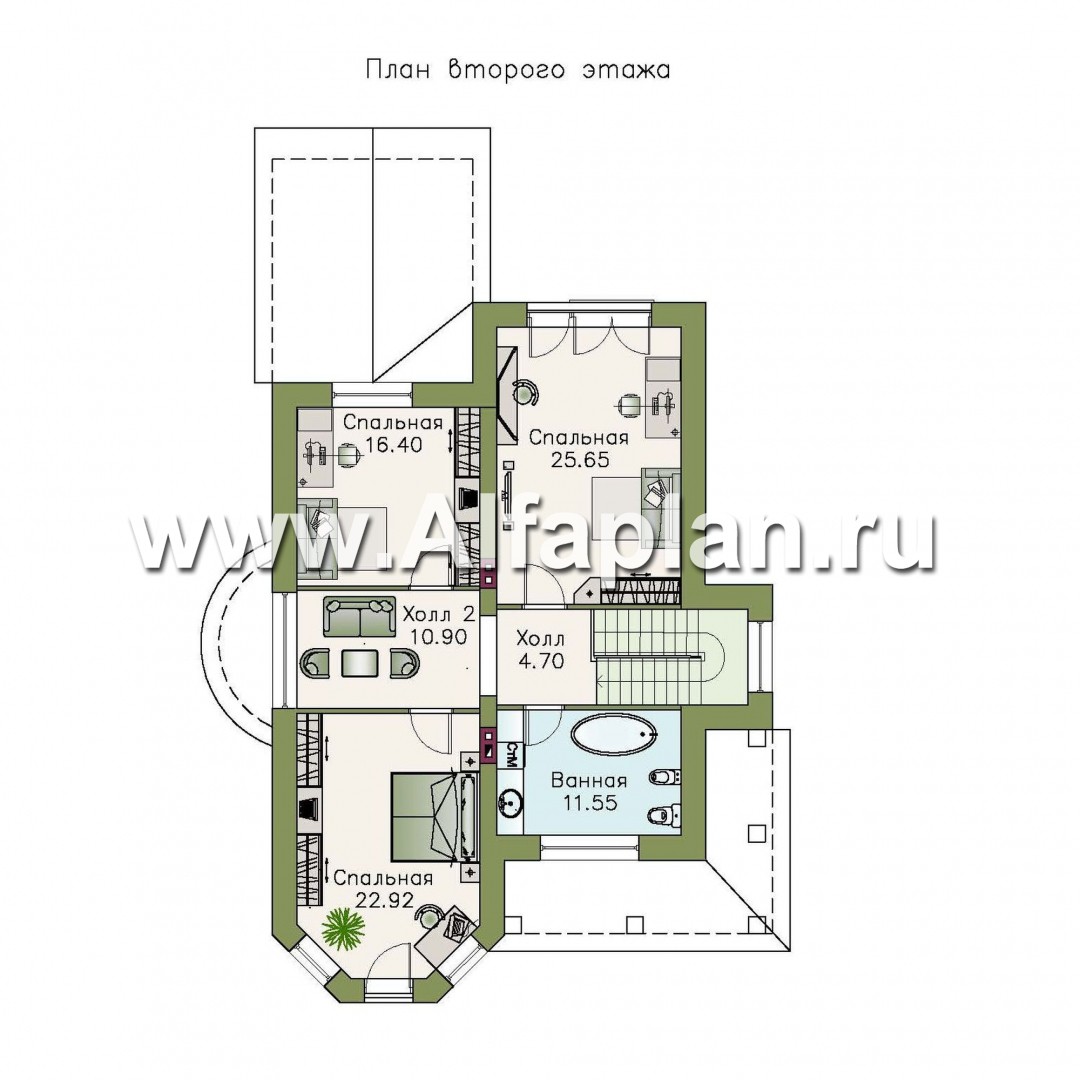

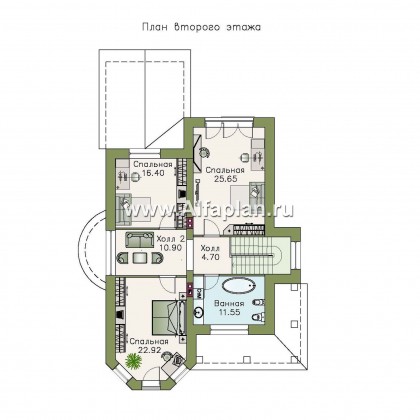

Проектом предусмотрены два полноценных по высоте этажа и чердак. На первом этаже расположена зона дневного пребывания семьи. Гостиная, кухня и столовая решены в одном объеме. Для столовой предусмотрен красивый полукруглый эркер, в который отлично впишется овальный или круглый обеденный стол. В гостиной есть свой эркер, также создающий определенную атмосферу этой зоне отдыха и общения семьи. Кухня от гостевого пространства отделена раздвижной перегородкой. При желании ее можно заменить обычной, стационарной перегородкой с дверным проемом или отказаться от нее совсем. Последний вариант для любителей просторных, свободных пространств. Из кухни можно выйти на террасу. В теплое время года она может стать излюбленным местом отдыха семьи. Важным достоинством планировки является наличие жилой комнаты на первом этаже. Она удобно сблокирована с душевой и удалена от гостевой зоны. Это может быть отличным решением для старших членов семьи. Хотя не исключена возможность использования ее как гостевой или кабинета. Не забыты и технические вопросы - в прихожую выходит котельная дома. На втором этаже проектом предусмотрены три спальни и просторная, светлая ванная комната. Нашлось здесь место и для небольшого, но очень уютного и светлого холла. На чердак ведет лаз с выдвижной лестницей.

Если в этом проекте вам что-то не понравилось, имеет смысл рассмотреть другие готовые проекты коттеджей, которых достаточно в нашей коллекции. В первую очередь, это вариант с навесом для машины — проект 147В и целый ряд других вариантов.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Елена из города Первоуральск написал(а) 06.08.2016:

Проект очень понравился. Хотелось бы видеть решение с пристроенным гаражом на 2 машины

Елена, добрый день,

рады, что Вы нашли в нашем каталоге подходящий проект. Готового проекта с гаражом на 2 машины не разработано и в ближайшее время выпуск такового не планируется. При необходимости мы можем подготовить по Вашему заказу Паспорт на такой дом (включающий планы этажей, фасады и разрезы дома). На основании паспорта строители самостоятельно  реализуют дом с большим гаражом, это не составит труда. Существующая рабочая документация 147А при этом останется без изменений (рабочие чертежи готовых проектов корректировке не подлежат). Подробно о корректировках паспорта см. http://www.alfaplan.ru/genplan/.


Сергей из города Пермь написал(а) 10.01.2013:

Добрый день.Проект очень понравился,но есть сомнения по поводу толщины стен для нашего региона. Как вы считаете,достаточно ли будет пустотного кирпича шириной 380мм + 50мм утеплитель +50мм воздушная прослойка + 120мм лицевой кирпич.Можно ли использовать утеплитель марки пеноплекс 50мм. Спасибо.

Сергей, здравствуйте.
В наружных стенах и кровле не применяется пенополистирол, он идет только для утепления конструкции фундамента.
В открытых конструкциях применяется минеральная вата. Вы можете увеличить толщину утеплителя до 75 или 100 мм, конструктивное решение дома позволяет это сделать.

Елена из города Москва написал(а) 12.09.2012:

Добрый день, заинтересовал данный проект. Хочу построить такой дом из "теплой керамики". Требует ли этот материал корректировки проекта?

Елена, здравствуйте.
Проект рассчитан на строительство из газобетона, пустотного кирпича или малоформатного поризованного блока 2NF. Возможно использование и крупноформатных блоков. Их применение может потребовать использования не только рядовых, но и угловых, доборных и других элементов. Они есть в номенклатуре у поставщиков и их использование не должно быть проблемой.Мы раскладку под крупноформатные блоки в проектах не выполняем.
