137A

"Феникс" - Двухэтажный коттедж с компактным планом

Дополнительные изображенияФотогалерея Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
208.50196.82100.51
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)39000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Перекрытия из сборных Ж/Б плит над 1-ым и 2-ым этажами5000

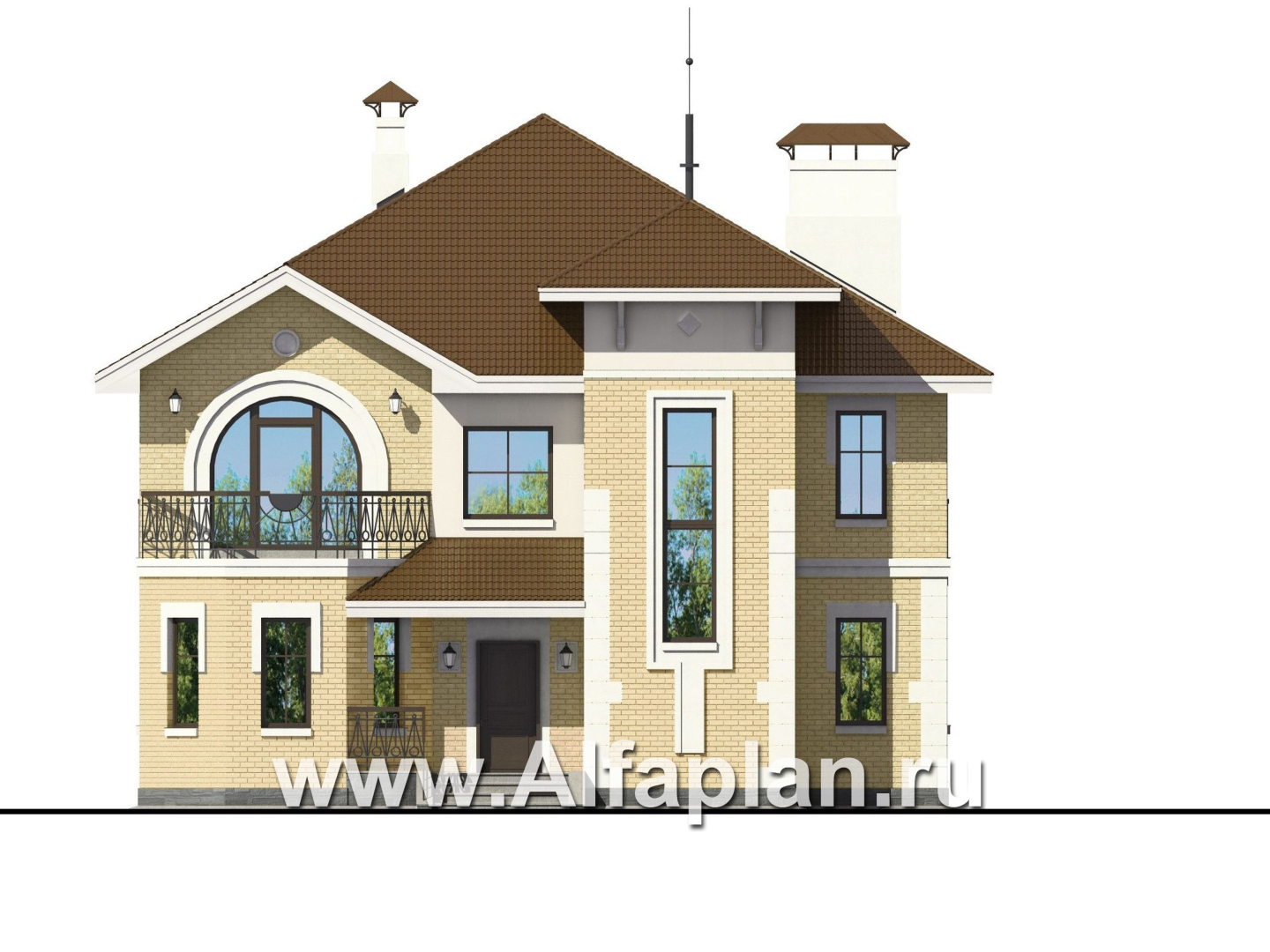

Вид спереди
Вид спереди

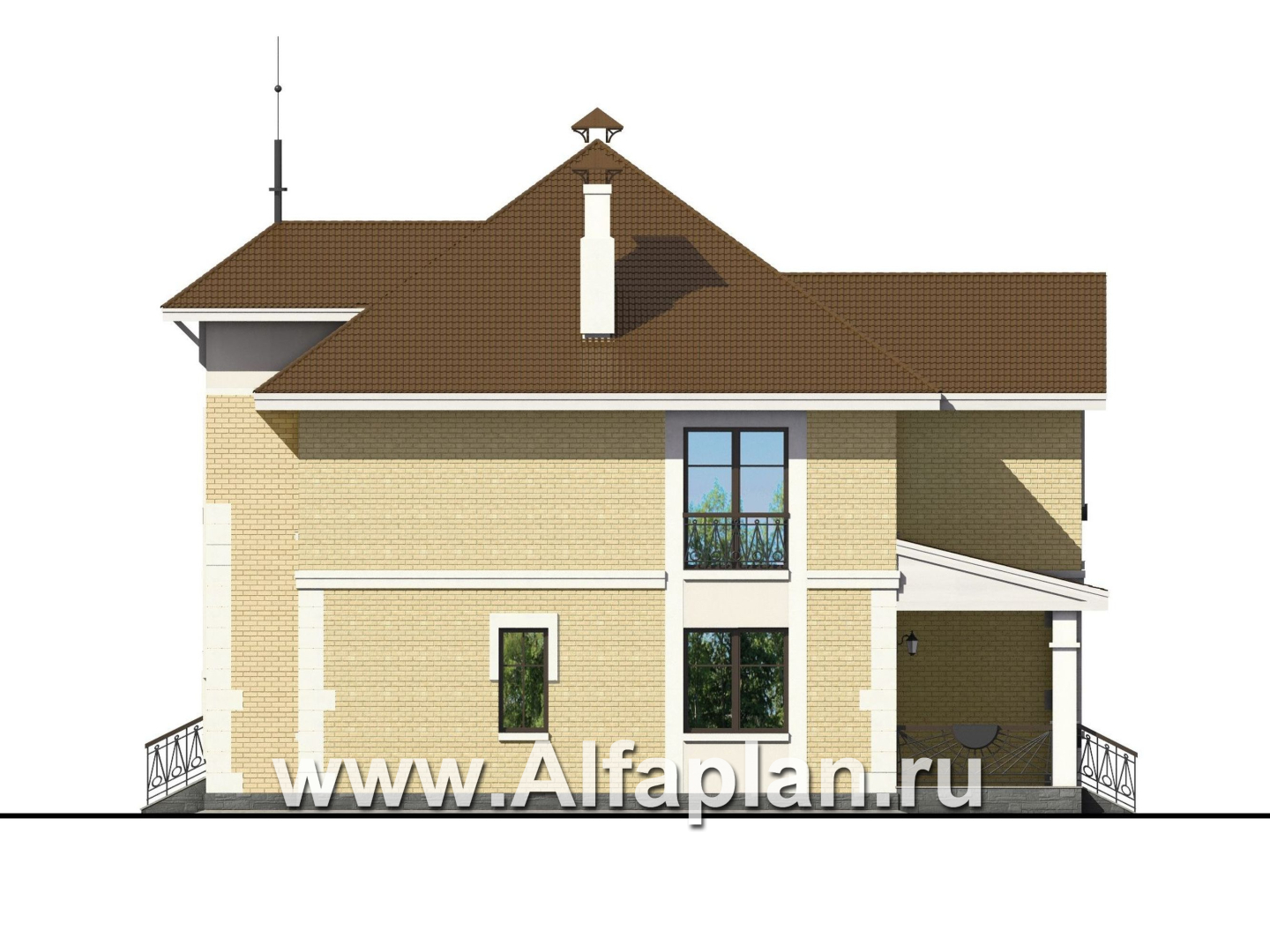

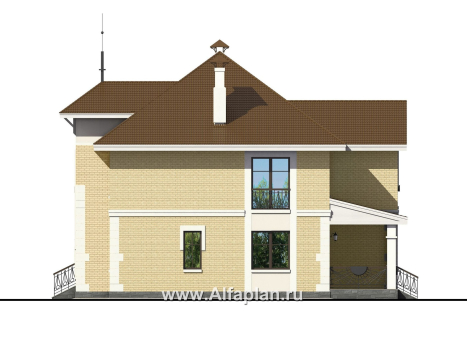

Вид справа
Вид справа

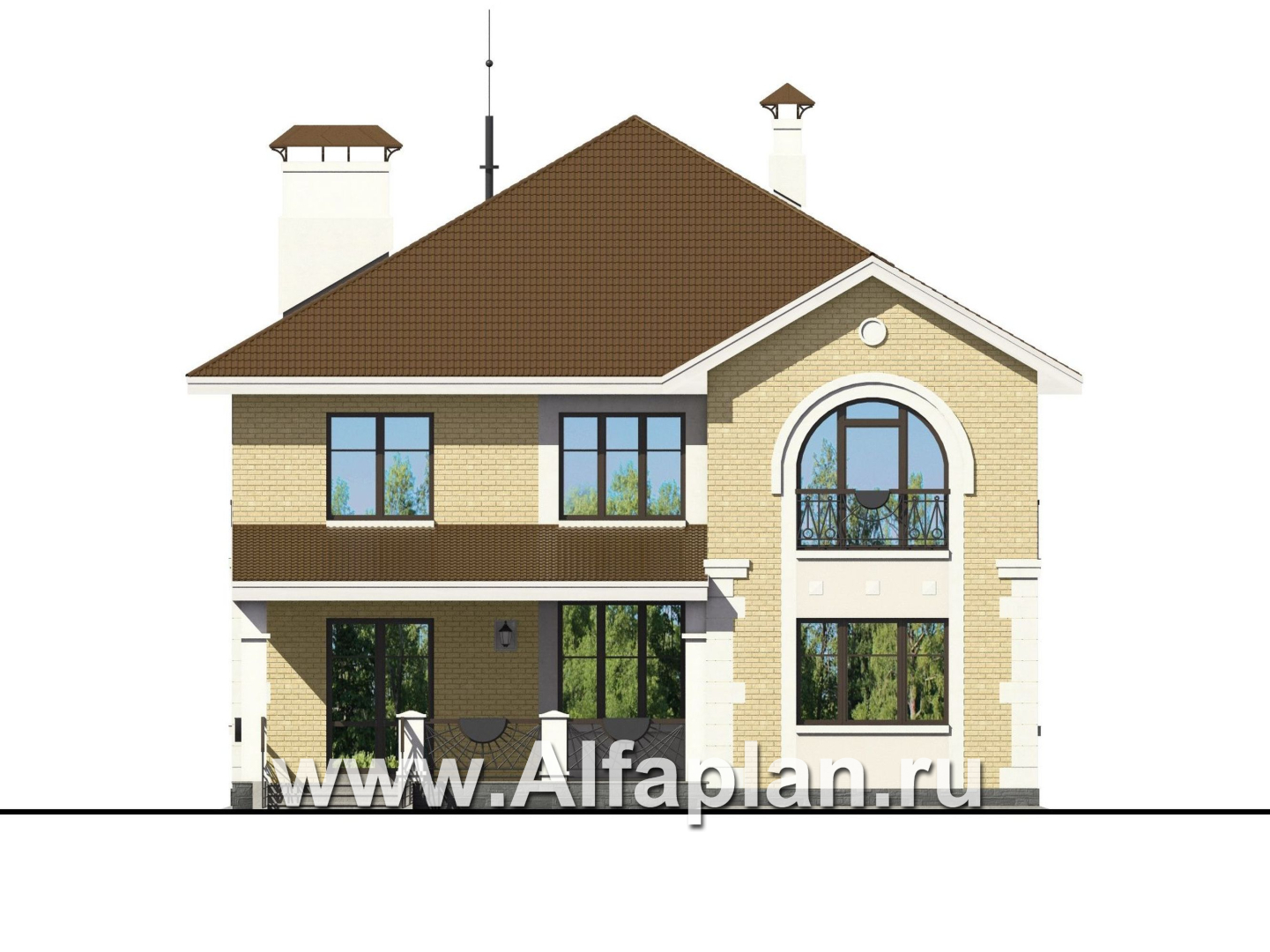

Вид сзади
Вид сзади

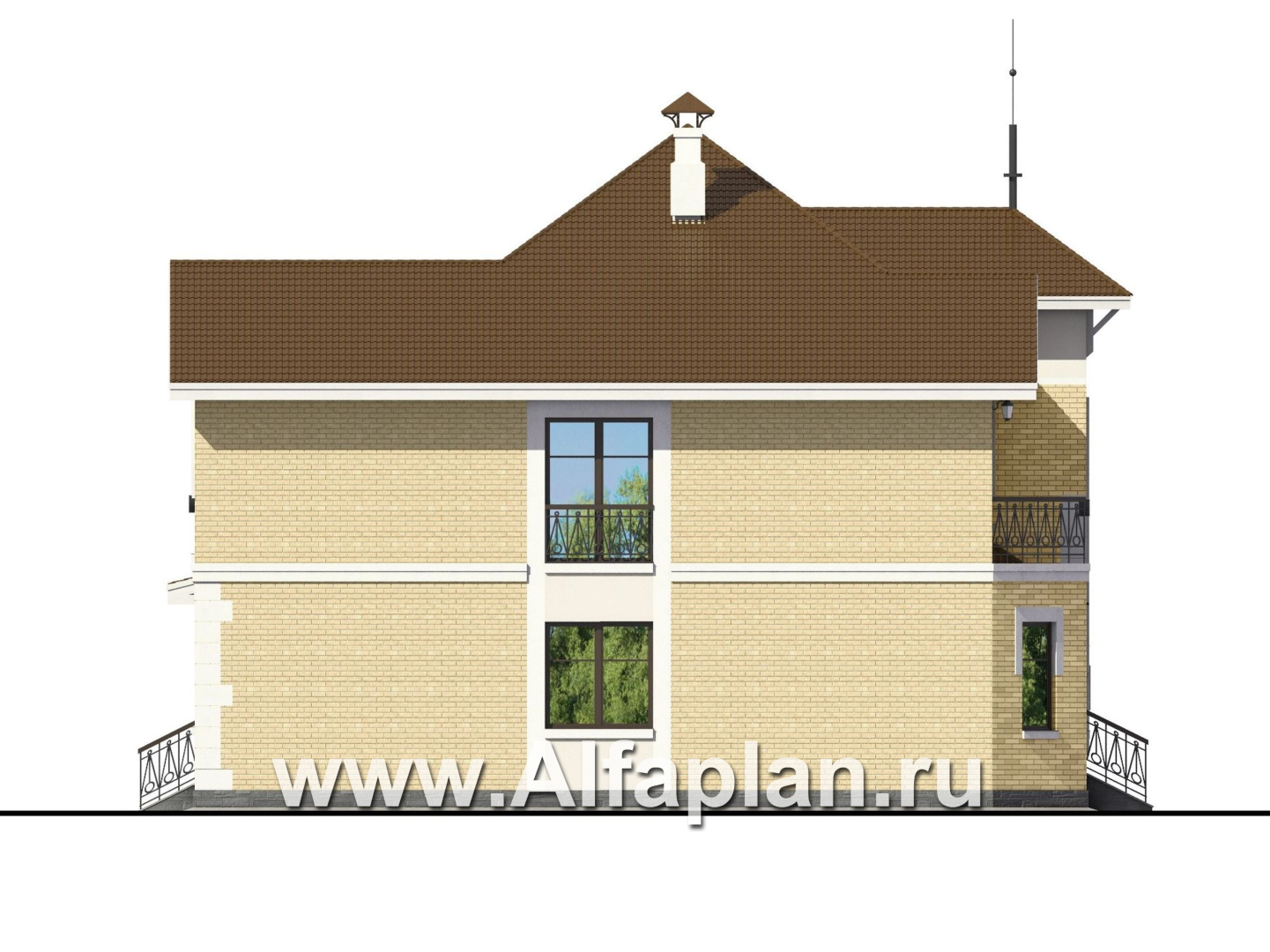

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

37.8  м3
Тип наружных стенкирпич или газобетон (альтернативно)

126.1/124.4  м3
Тип внутренних стенкирпич или газобетон (альтернативно)

15.5/15.5  м3
Тип перекрытиймонолитные ж/б

18.0(над 1-ым ) +19.5(над 2-ым)  м3
Тип кровликерамическая черепица

251.0  м2
Наружная отделкалицевой кирпич, декоративная штукатурка

310.4-кирпич, 22.8-штукатурка  м2
Наружная отделка цоколяоблицовочный камень

Габаритные размеры домакоробка дома без террас и лестниц

13.0 х14.5 (4.1 м -ширина гостиной)  м
Высота домаот пола 1-го этажа

10.32  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.7  м
Высота мансардного скосанет

Мощность котлаквт

50
Расчетная электр. нагрузкакВа

18.6
Утеплительминеральная вата

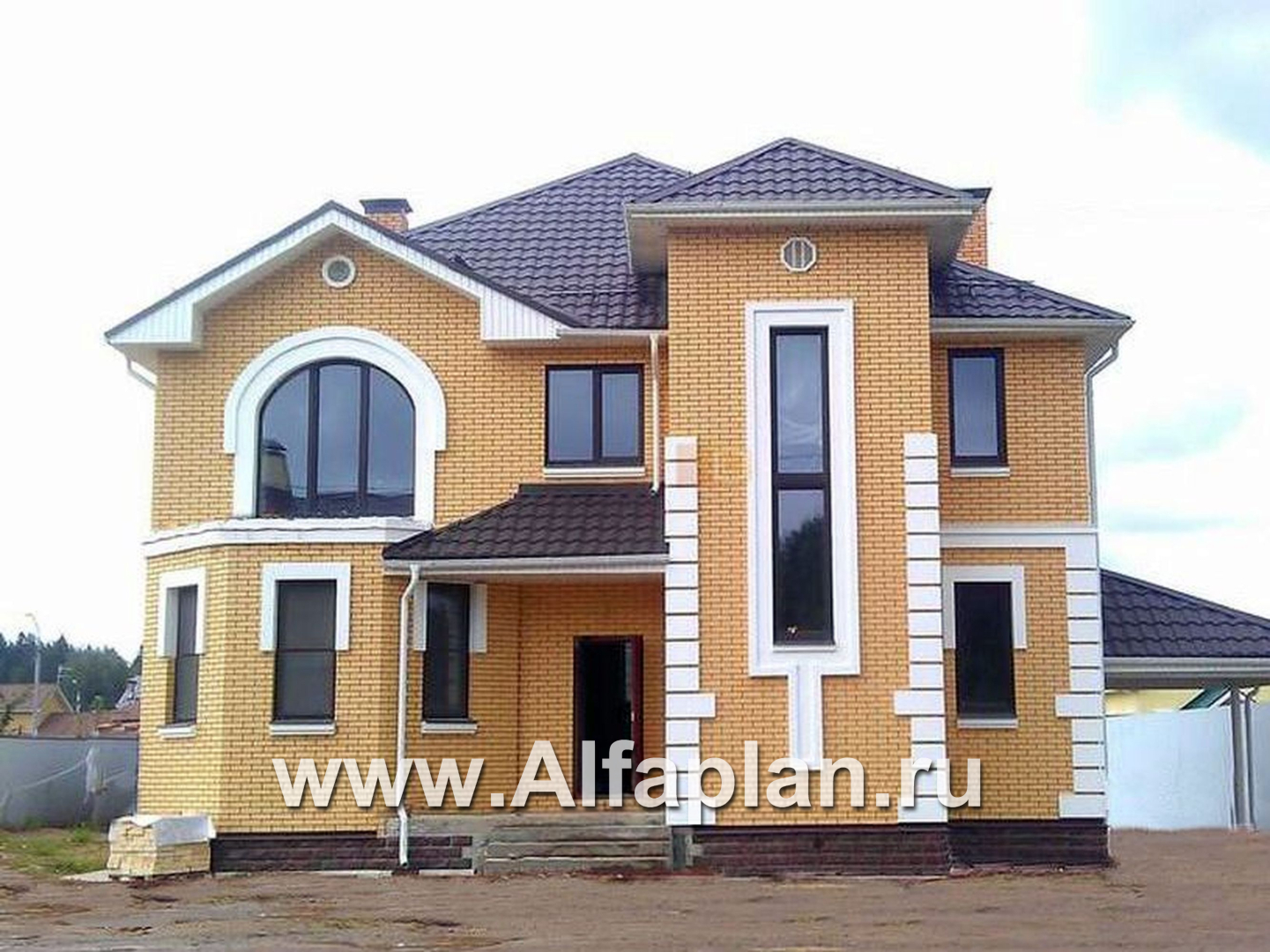

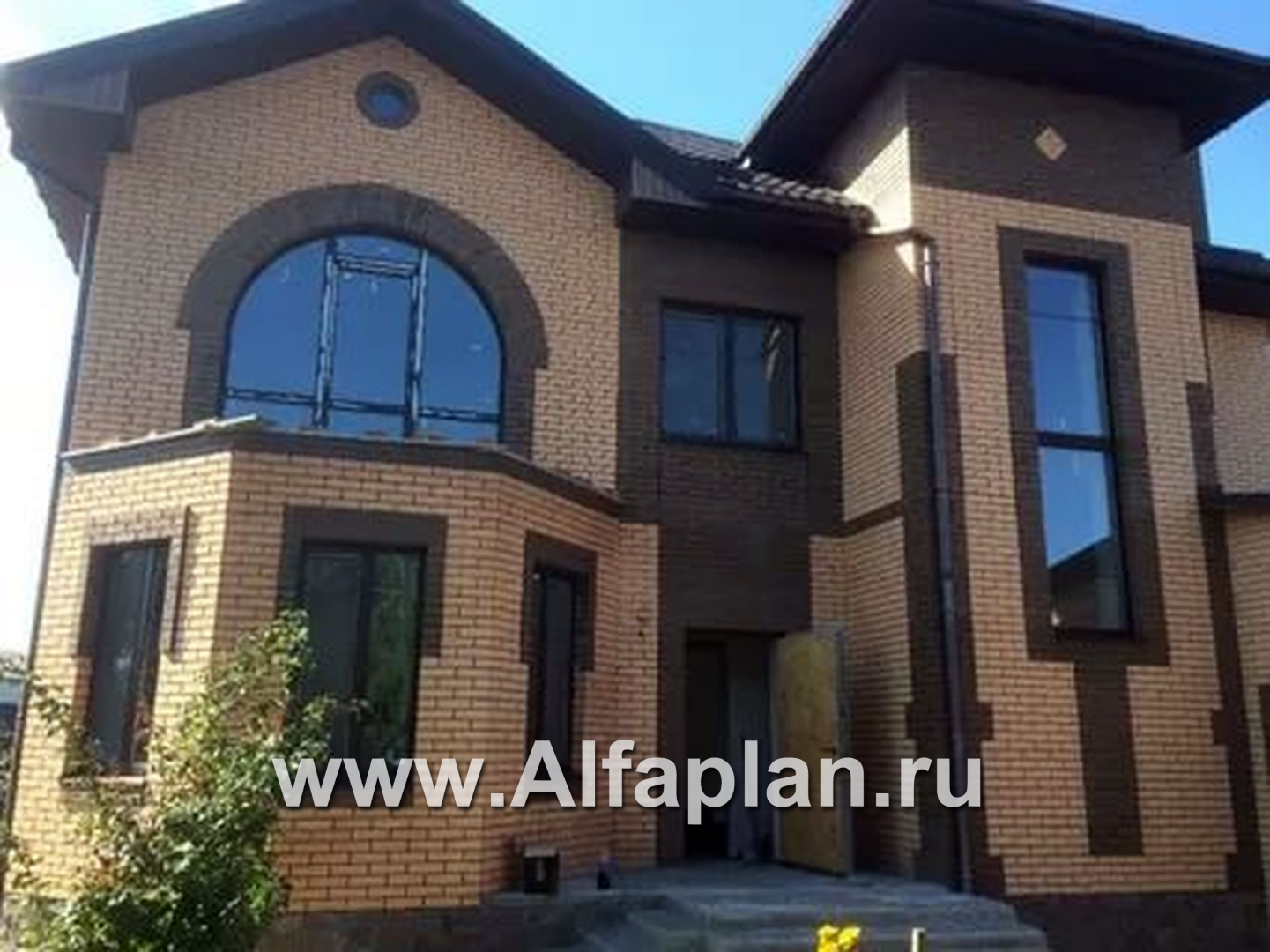

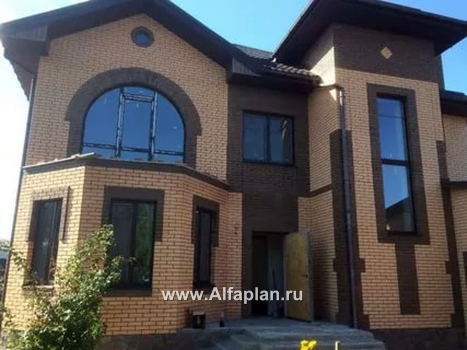

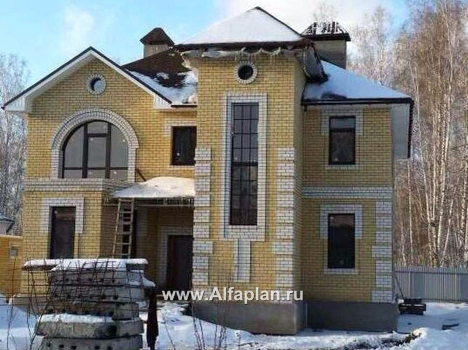

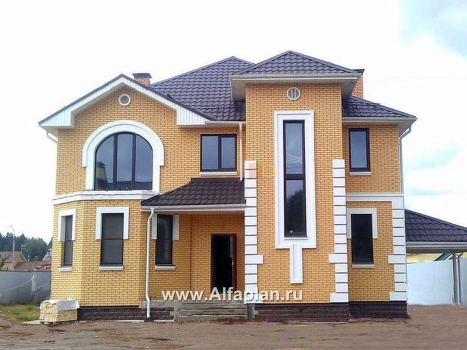

Этот дом отличает компактный план и привлекательный внешний вид. Такой план позволяет  посадить дом на небольшой участок, а архитектурное решение - гармонично вписать его в любую среду, будь то коттеджный поселок или город. Внешний облик дома не изобилует сложным декором. Фасады дома классически строги и одновременно изящны.  Вместо надоевшего красного кирпича применили лицевой кирпич светло желтого оттенка, а декоративная штукатурка окон и углов дома белого цвета. Такая  цветовая гамма создает ощущение чистоты и свежести. А вот что касается проектных параметров, касающихся возведения наружных стен, то здесь можно сказать следующее – предусматривается альтернативное использование как газобетонных блоков, так и кирпича. Так что в этом смысле коттедж 137А можно отнести к рубрике «кирпичные и газобетонные дома». Проектом предусмотрены два полноценных по высоте этажа.

На первом этаже расположена комфортабельная гостевая зона, включающая в себя гостиную, столовую, кухню и жилая комната. Главный вход в дом проходит через  тамбур в распределительный холл. Слева от входа находится небольшая гардеробная, справа расположена деревянная лестница на второй этаж, хорошо освещенная вертикальным окном эркера. Здесь же в холле находятся душевая с санузлом и техническое помещение для котельной.  Кабинет  вполне  можно использовать и как спальную комнату и как гостевую. Вход в гостевую зону из холла через широкий дверной проем. Пространство гостиной, столовой и кухни  не имеет перегородок, поэтому это помещение наполнено светом, а наличие камина, добавляет тепла и уюта. Выход на крытую террасу из столовой. Возможно, из террасы  сделать застекленную веранду с отоплением.  Тогда и в зимнюю стужу здесь  прекрасно будут  себя чувствовать декоративные растения, а за чаепитием можно созерцать красивые зимние пейзажи. Второй этаж — спальная зона дома. Здесь находятся три спальни, ванная и душевая. Над столовой расположено «окно» второго света, через которое открывается вид в первый этаж. Площадь террасы 20.80 м2.

Проект имеет вариант с цокольным этажом — 137АС. Этот вариант всегда будет полезен тему, кому понравился проект, но не устроили лишь какие-нибудь его детали. Если же вы вообще хотите поискать другие проекты коттеджей, то помните, что в нашем каталоге также много иных, совершенно уникальных домов.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Вталий написал(а) 04.02.2017:

Вопрос по проекту 137A здравствуйте хочу приобрести этот проект в зеркальном исполнении но мне он нужен на ленточном фундаменте без цокольного этажа без второго сан узла на втором этаже тоесть туалет убераем а ванную комнату оставляем и вместо крыши над терассой должна быть лоджия выход на лоджию из большой спальни. Если возможен такой вариант то я готов приобрести этот проект.

Виталий, здравствуйте.

мы можем разработать для Вас ленточный фундамент, монолитный или сборный (подробности см. в рубрике Сервис для заказчиков http://www.alfaplan.ru/genplan/).  Убрать второй санузел и заменить навес над террасой на балкон мы сможем (при необходимости) в объеме Паспорта проекта (на планах, разрезах и фасадах дома) без корректировки рабочей документации (эти изменения по сути не требуют вмешательства архитектора и могут быть реализованы силами строителей).

Наталья написал(а) 07.01.2017:

Вопрос по проекту 137A Добрый день. Очень понравился проект, но есть необходимо ст Ь в размещении на первом этаже от дельное хоз комнаты ( прачечной) 4-6 М, а также места для хранения овощей и заготовок. Возможна ли организация таких помещений в рамках этого проекта? С уважением, Наталья

Наталья, здравствуйте.

все перечисленные Вами помещения можно разместить в хозяйственной пристройке проекта 137Е - это вариант проекта 137А. Посмотрите, пожалуйста, по ссылке: http://www.alfaplan.ru/catalog/item_4615/ - в этом доме есть постирочная и подсобное помещение, которое можно использовать как кладовую. Если не нужны ворота в это помещение, от них можно отказаться, заменить на окно или обычную дверь. Также в этом проекте эркер продлен до второго этажа, что позволило увеличить площадь спальни.

Вероника из города Новосибирск написал(а) 28.06.2016:

Добрый день, подскажите а возможно в этом проекте сократить общую площадь? И на сколько допустимо....

Добрый день, Вероника,

Уточните, пожалуйста, какие именно изменения Вы хотели бы внести в проект. Если речь идет о незначительных изменениях, то они как правило, реализуются силами строителей (например, убрать террасу и пр.) Если речь идет о значительном уменьшении общей площади, то оно как правило, может быть достигнуто за счет конструктивных изменений (уменьшения габаритов дома и движения несущих стен). Такие изменения приводят к полной глобальной переработке существующей проектной документации, и как следствие изменению общего вида дома и его планировочных решений. За такие изменения мы не беремся и не советуем реализовывать их без вмешательства архитектора.
В качестве альтернативы рекомендуем Вам также рассмотреть варианты готовых проектов с аналогичными планировками, но меньшей площади: 149А, 449А.
