162A"Чистые пруды" - компактный дом со вторым светом

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2жилая площадь дома, м2
203.00117.26
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)38500
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000
Паспорт проекта3500
Дополнительная копия проекта5000
Полный комплект (ПК) (Архитектурно-строительные чертежи, инженерные системы, Паспорт проекта, допкопия) — предоставляется скидка 2500 руб.53000
50500
При одновременном заказе вместе с Полным комплектом, дополнительно, бани/гаража/беседки от "Альфаплан" — предоставляется скидка 7000 руб.
Вместе с этим проектом заказывают:
— проект погреба, проект лестницы из монолитного Ж/Б, разбивочный план участка — прочитать дальше

4.11420

Уважаемые Заказчики, остерегайтесь пиратских копий и мошенников! Почему надо покупать лицензионные проекты в Альфаплан?... (читать дальше)

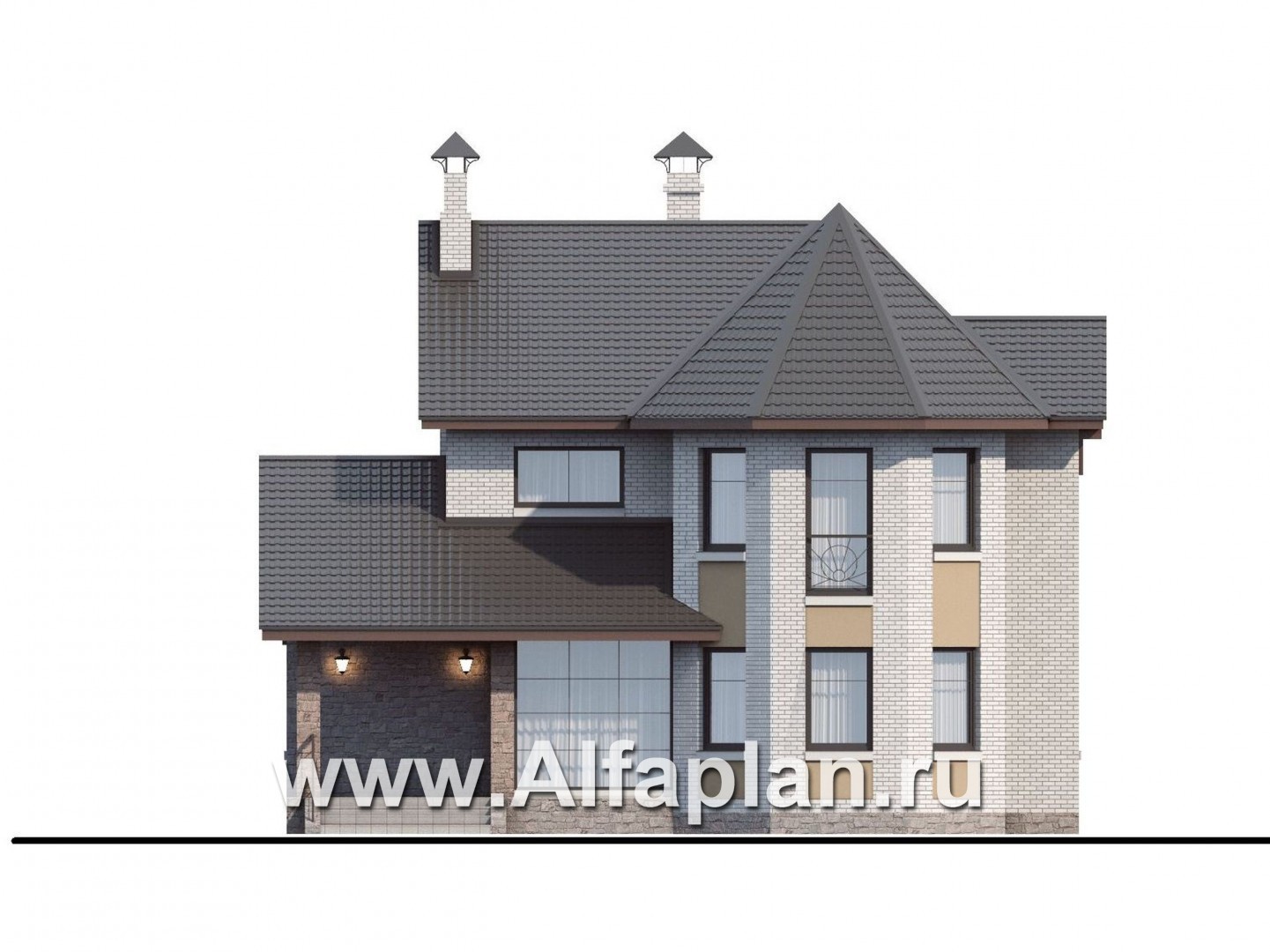

Вид спереди
Вид спереди

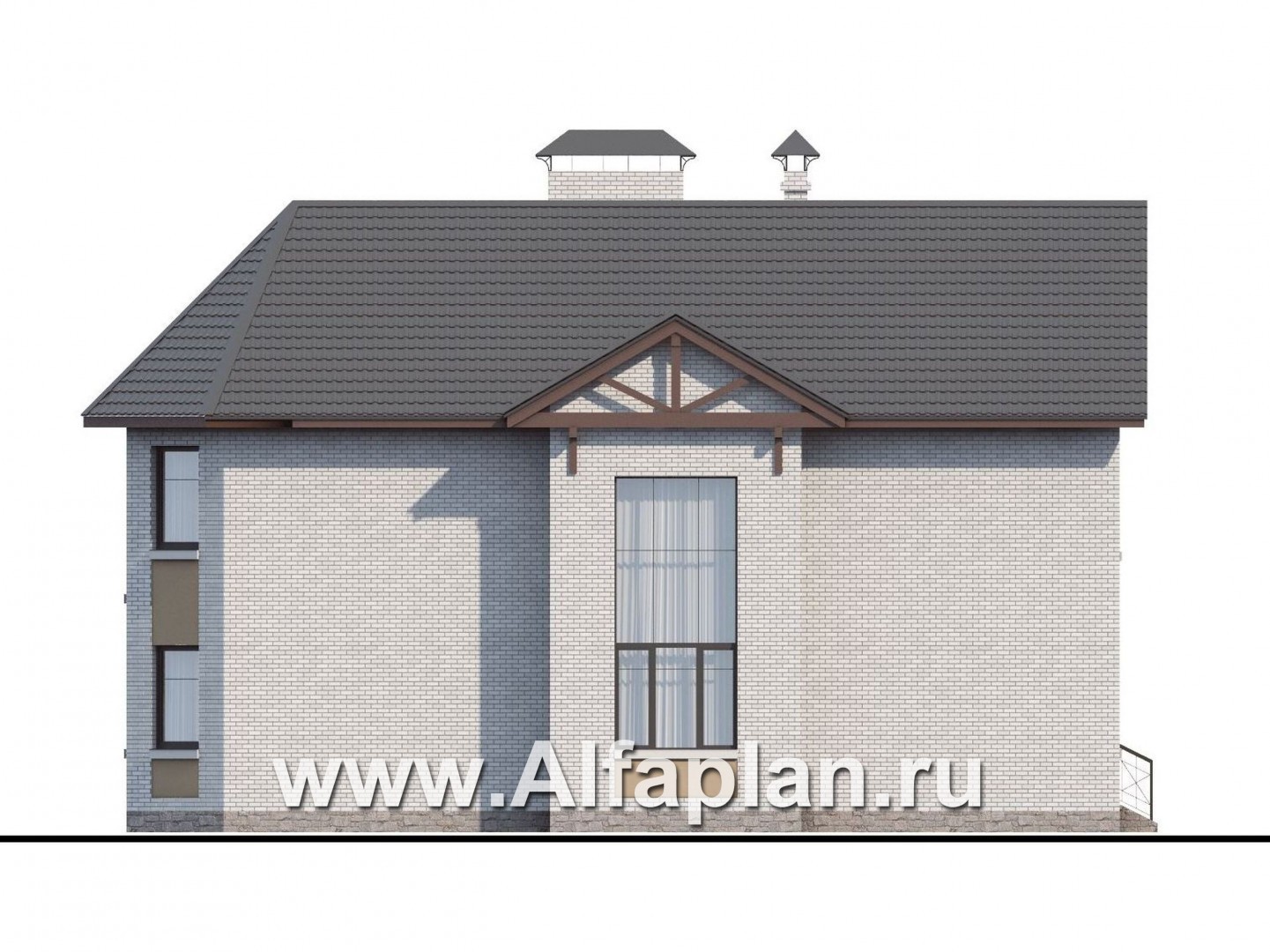

Вид справа
Вид справа

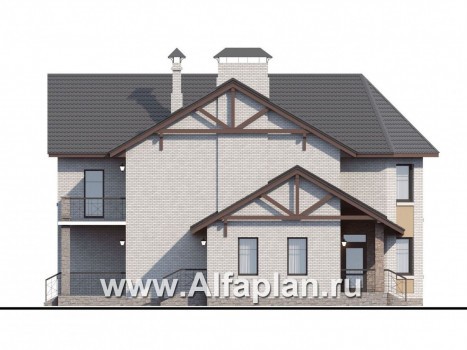

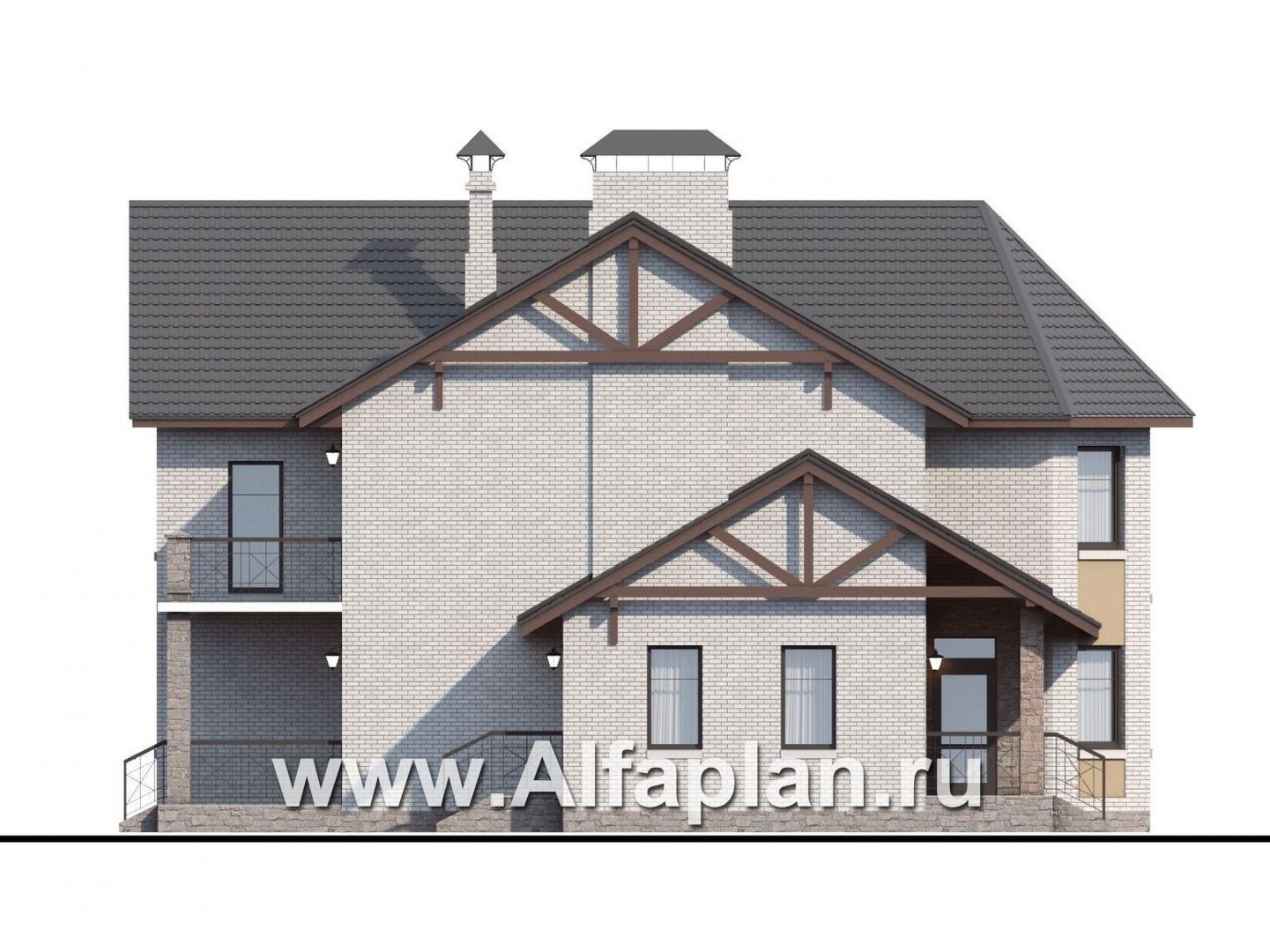

Вид сзади
Вид сзади

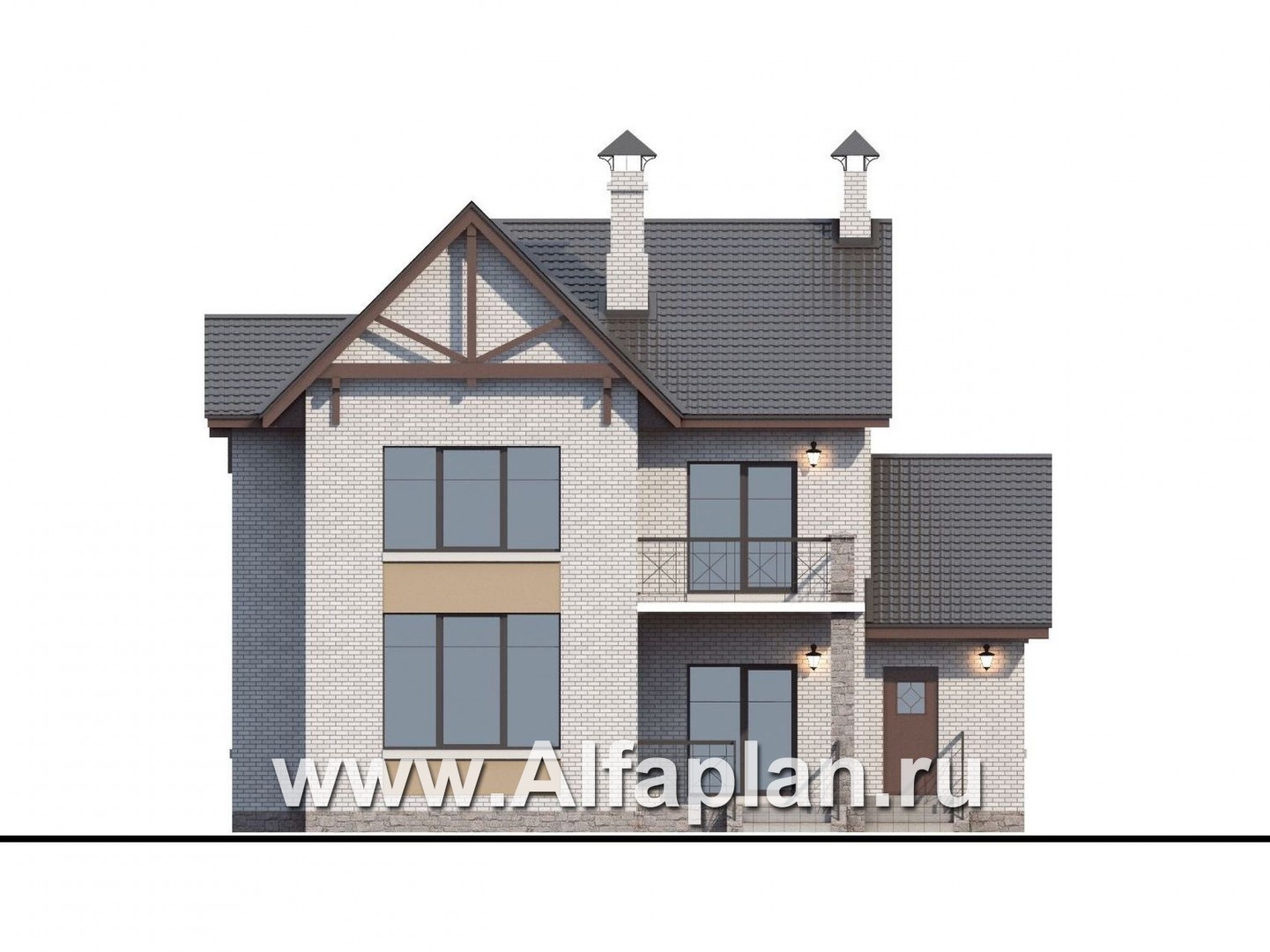

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

36.8  м3
Тип наружных стенгазо(пено)бетон блоки-375 мм, кирпич-380мм (альтернативно)

128.6/130.3  м3
Тип внутренних стенгазо(пено)бетон, кирпич (альтернативно)

18.8/19.1  м3
Тип перекрытиймонолитные ж/б над 1 эт. по деревянным балкам - над 2 эт.

18.4  м3
Тип кровлибитумная черепица, возможна металлочерепица или натуральная

251.0  м2
Наружная отделкаоблицовочный кирпич, штукатурка

328.6/11.1  м2
Наружная отделка цоколяискусственный камень 40.5 м2

Высота домаот пола 1-го этажа

9.67  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.7  м
Высота мансардного скосанет

Мощность котлас бойлером горячей воды

45 квт
Расчетная электр. нагрузкас учетом электроплиты

18.7 квА
Утеплительминеральная вата

Окна


Архитектурное решение для тех, кто категорически не приемлет штампы: благодаря особенностям дизайна, этот дом, который может быть построен как из кирпича, так и из газобетона, неизбежно будет привлекать к себе внимание. В первую очередь – очень сложной формой фасада, сформированного эркерами (в том числе и в виде многогранника), а также многоярусной кровлей. Черепица (натуральная, битумная, металлочерепица) подчеркивает особенности ее геометрии, добавляя дому элегантности. Еще один интересный штрих – сочетание «неправильностей» рустового камня, безупречной фактуры штукатурки и математически выверенного ритма кирпичной кладки.

Из пристроенных помещений проект предусматривает крытую террасу, переходящую в балкон на втором этаже. Существует вариант с навесом для автомобиля – это распространенная в Европе альтернатива полноценному теплому гаражу – и контрастным цветовым решением фасадов (проект 162B).

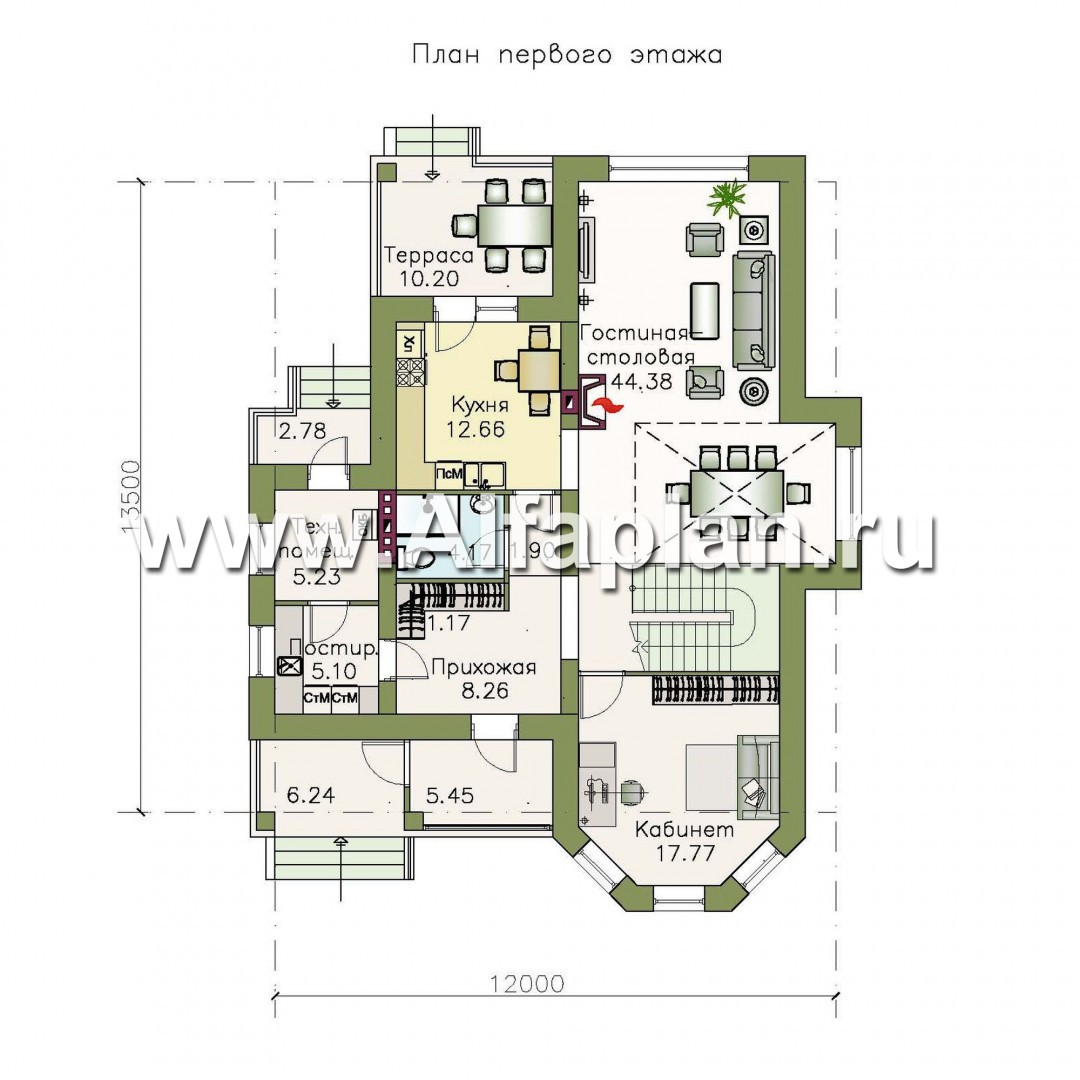

При всей необычности внешнего вида, главная «интересность» этого дома кроется в особенностях внутренней планировки. Столовая, являющаяся частью объединенной гостевой зоны, выполнена в двухсветном пространстве остекленного эркера. Ощущение простора и воздуха дополняется характерной игрой света и тени, придающей интерьеру шик и необычность.

Несмотря на оригинальность планировки и, как следствие, некоторую обособленность, столовая все же остается неотъемлемой частью гостевой группы. Зрительно объединяет пространство камин, расположенный как раз на «водоразделе» функциональных зон. Гостиная сообщается с  уютной верандой, которая в теплое время года вполне может служить местом для семейных трапез. На террасу можно попасть и напрямую из кухни.

Помимо гостевой зоны, на первом этаже этого дома находится хозяйственный блок (в том числе постирочная), а также просторное изолированное помещение, вход в которое осуществляется через холл. Согласно замыслу автора проекта, здесь располагается кабинет: его обитателю будет обеспечена возможность работать в полном уединении.

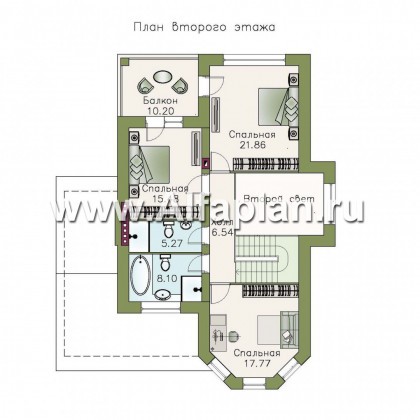

На втором этаже, согласно этому проекту дома, который может быть как газобетонным, так и кирпичным, расположены две смежные спальни, выходящие на общий балкон. Еще одна спальня, расположенная над кабинетом, является изолированной. На втором этаже предусмотрено два санузла.

Дом не имеет подвала, возможность эксплуатации чердака не предусмотрена.
