Варианты проекта

"Воронцов"- респектабельный коттедж с большим гаражом


проект коттеджа 114E

"Воронцов"- респектабельный коттедж с комфортной планировкой


проект коттеджа 114A
Похожие проекты

"Рюрик" - солидный дом для солидной семьи


проект коттеджа 180A

"Современник" - коттедж с панорамными окнами


проект коттеджа 107A

"Вектор" - загородный коттедж с большими окнами


проект коттеджа 106A

"Амбиент"- респектабельный проект коттеджа с верандой


проект коттеджа 49E
Сроки доставки
Доставка Доставка бесплатно!

Подробнее

Приглашаем посмотреть: на сайте открыта коллекция проектов с фото реализаций "Один-в-Один"!

Вернуться
114B 3D

"Воронцов"- коттедж с комфортной планировкой

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
241.10215.55128.85
Общая площадь, включая мансардный этаж, м2Общая (отапливаемая) площадь мансардного этажа, м2
304.0162.89
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)44700

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - ленточный монолитный глубиной заложения 1м60см5000
Вариант перекрытия - из сборных ж/б плит над 1 этажом5000

4.61688

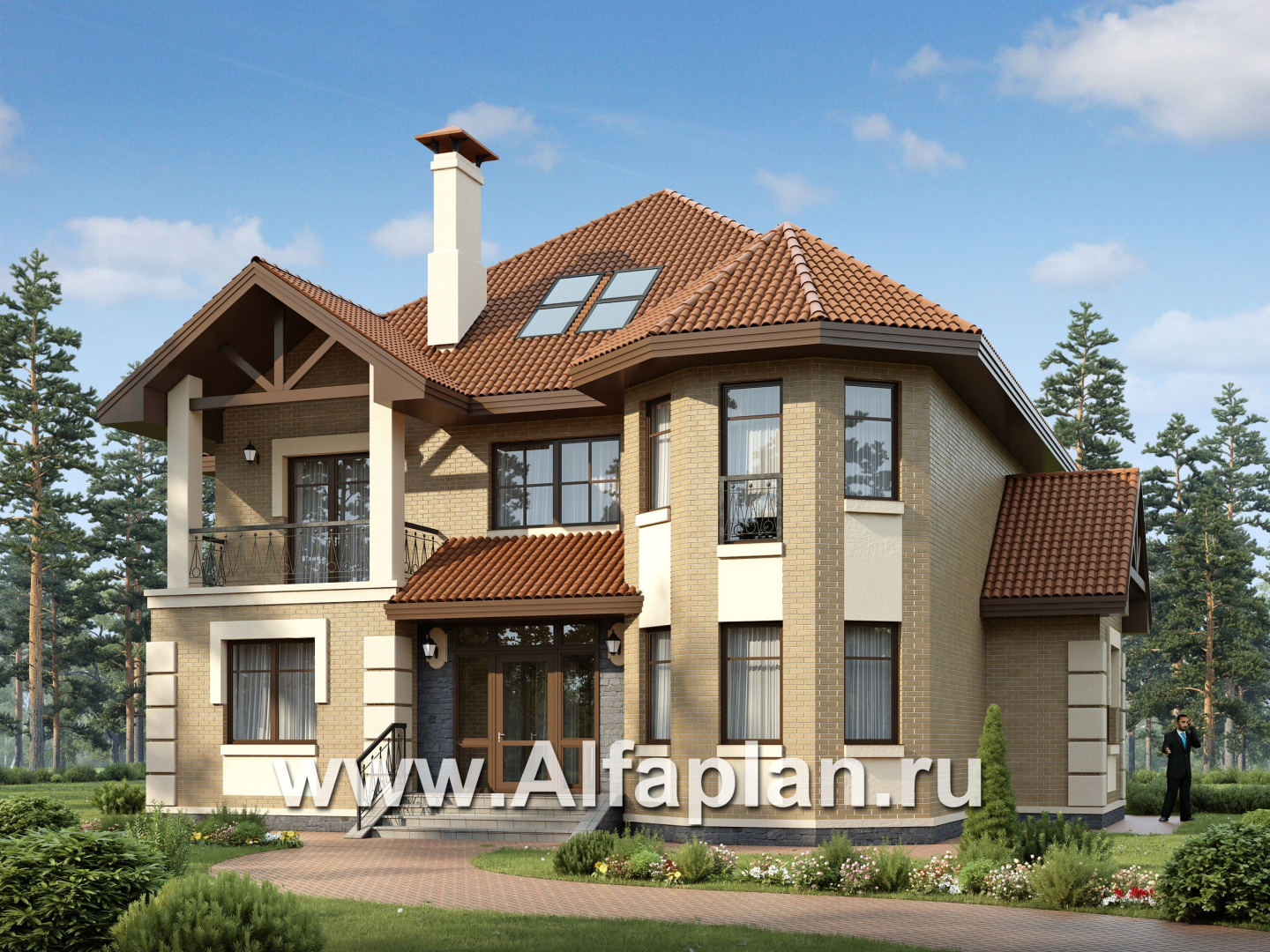

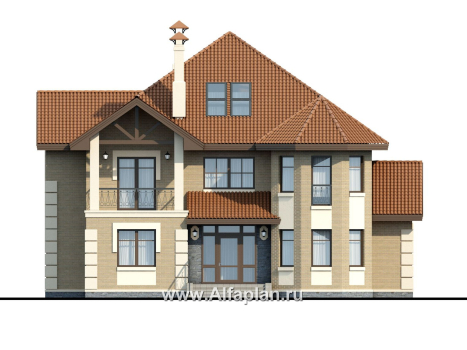

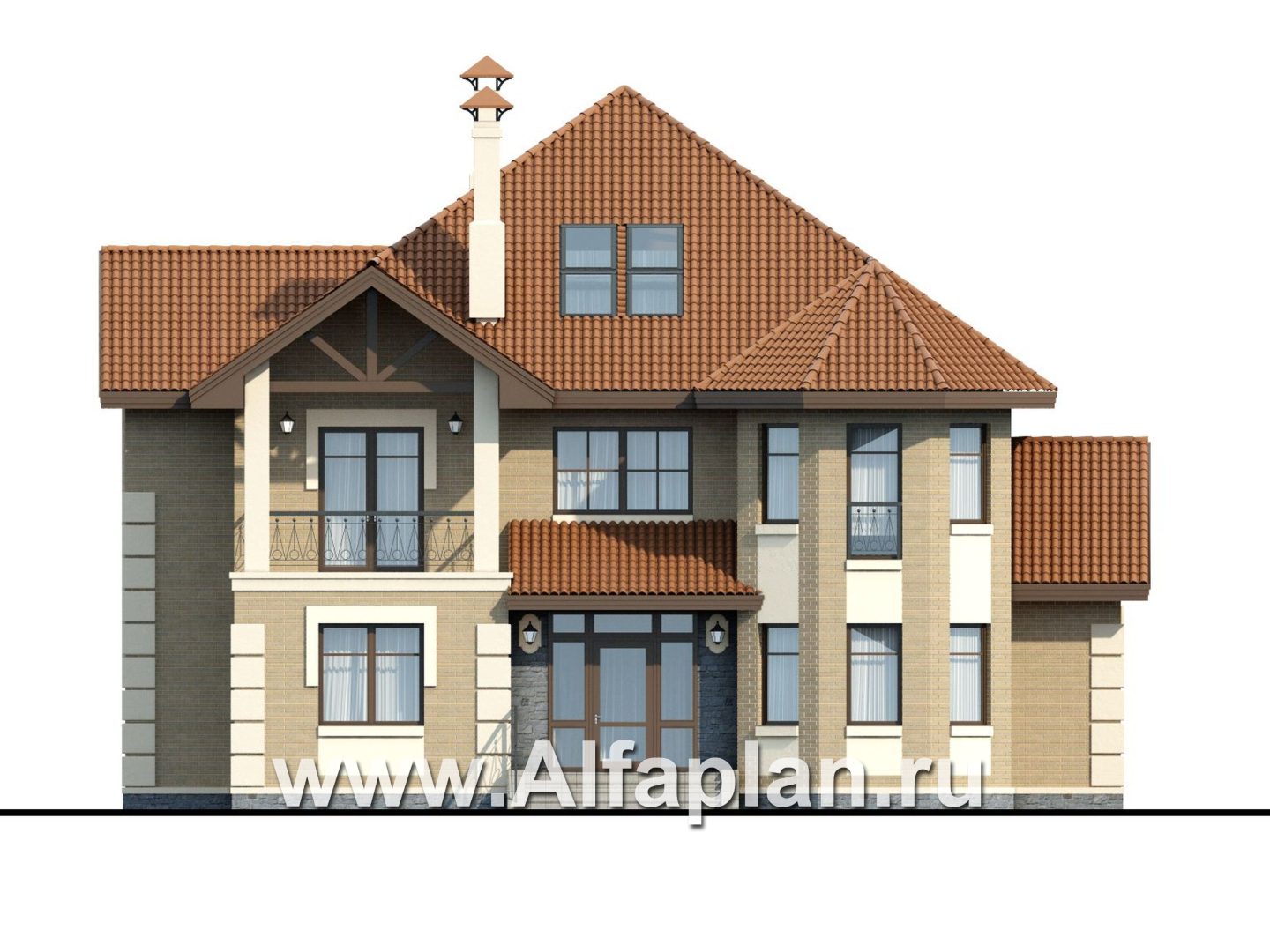

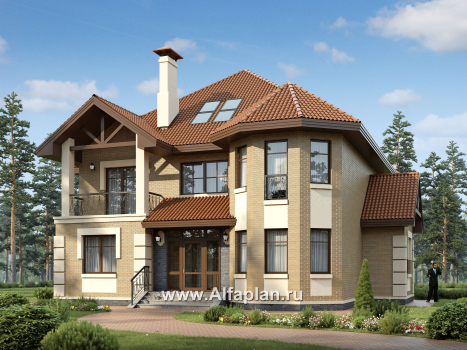

Вид спереди
Вид спереди

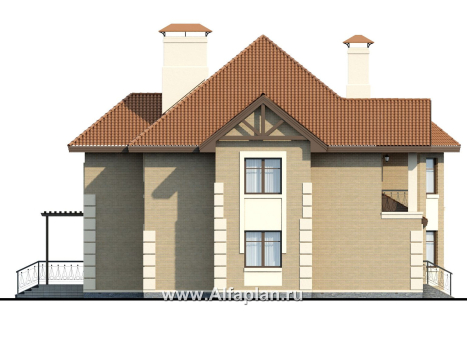

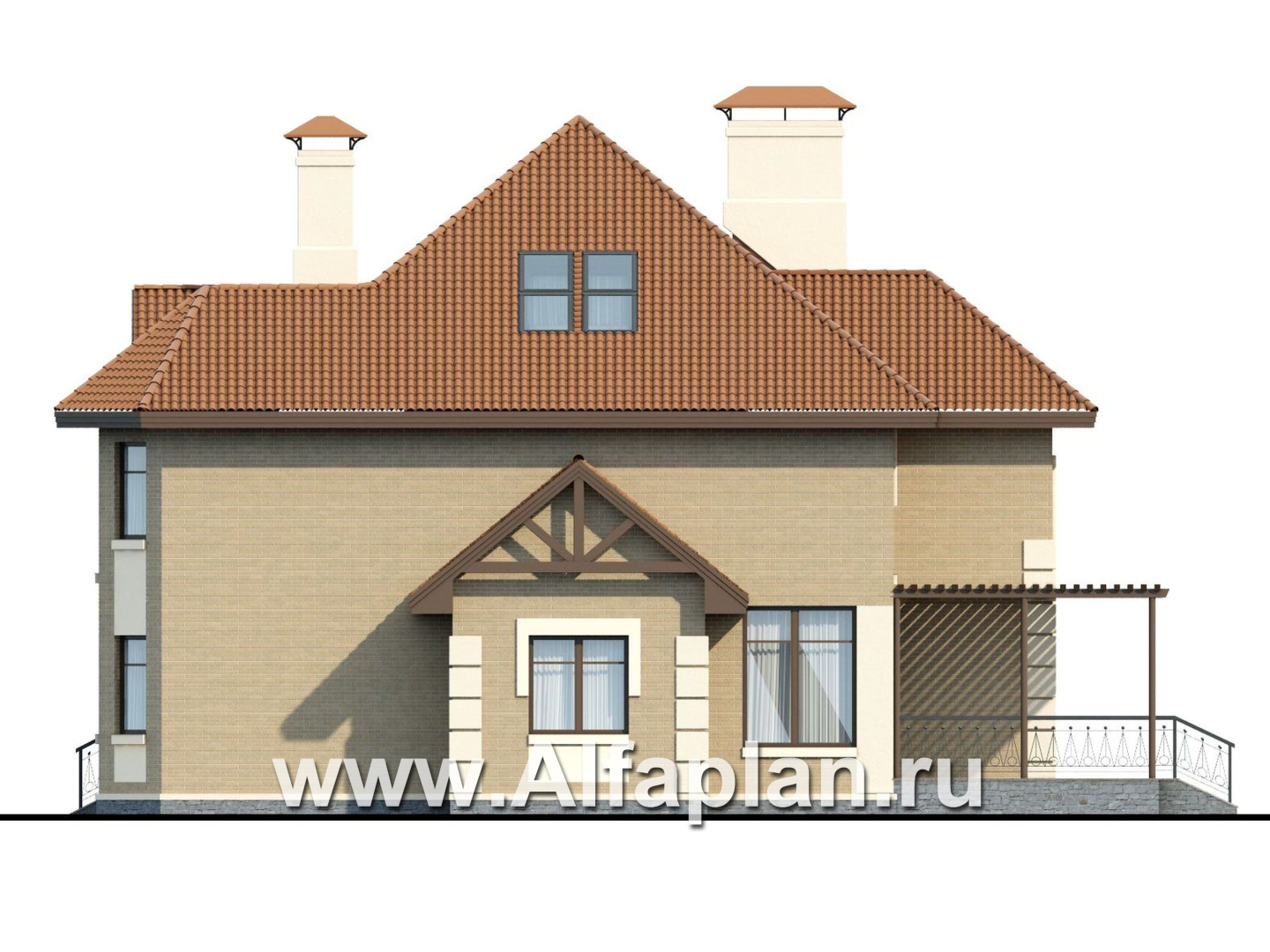

Вид справа
Вид справа

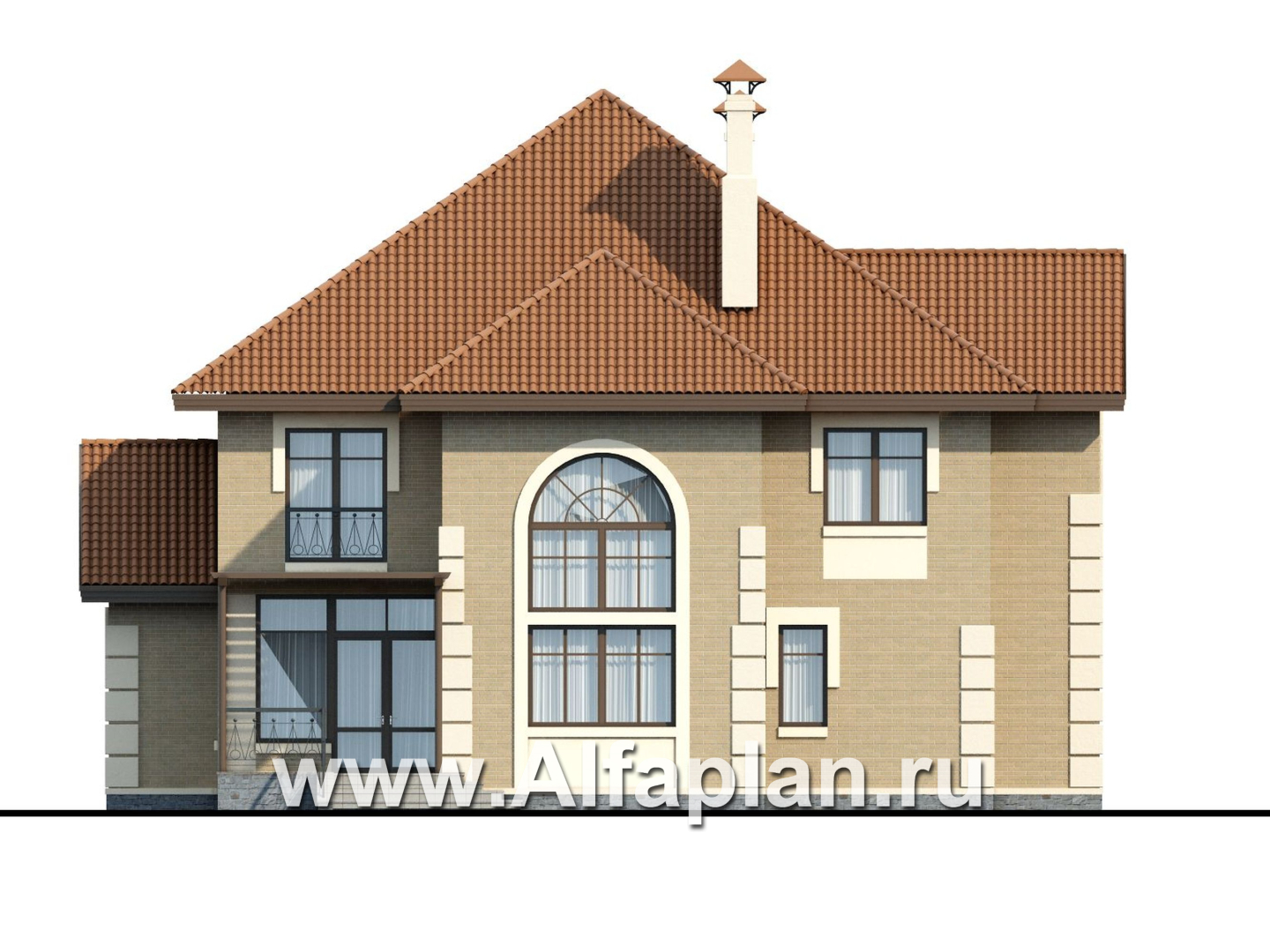

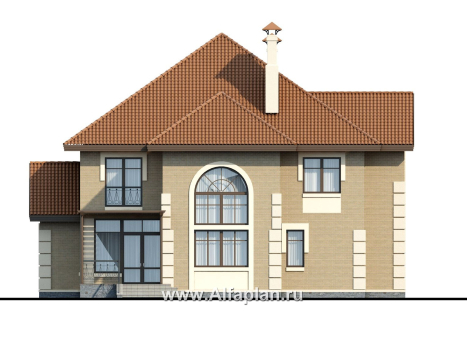

Вид сзади
Вид сзади

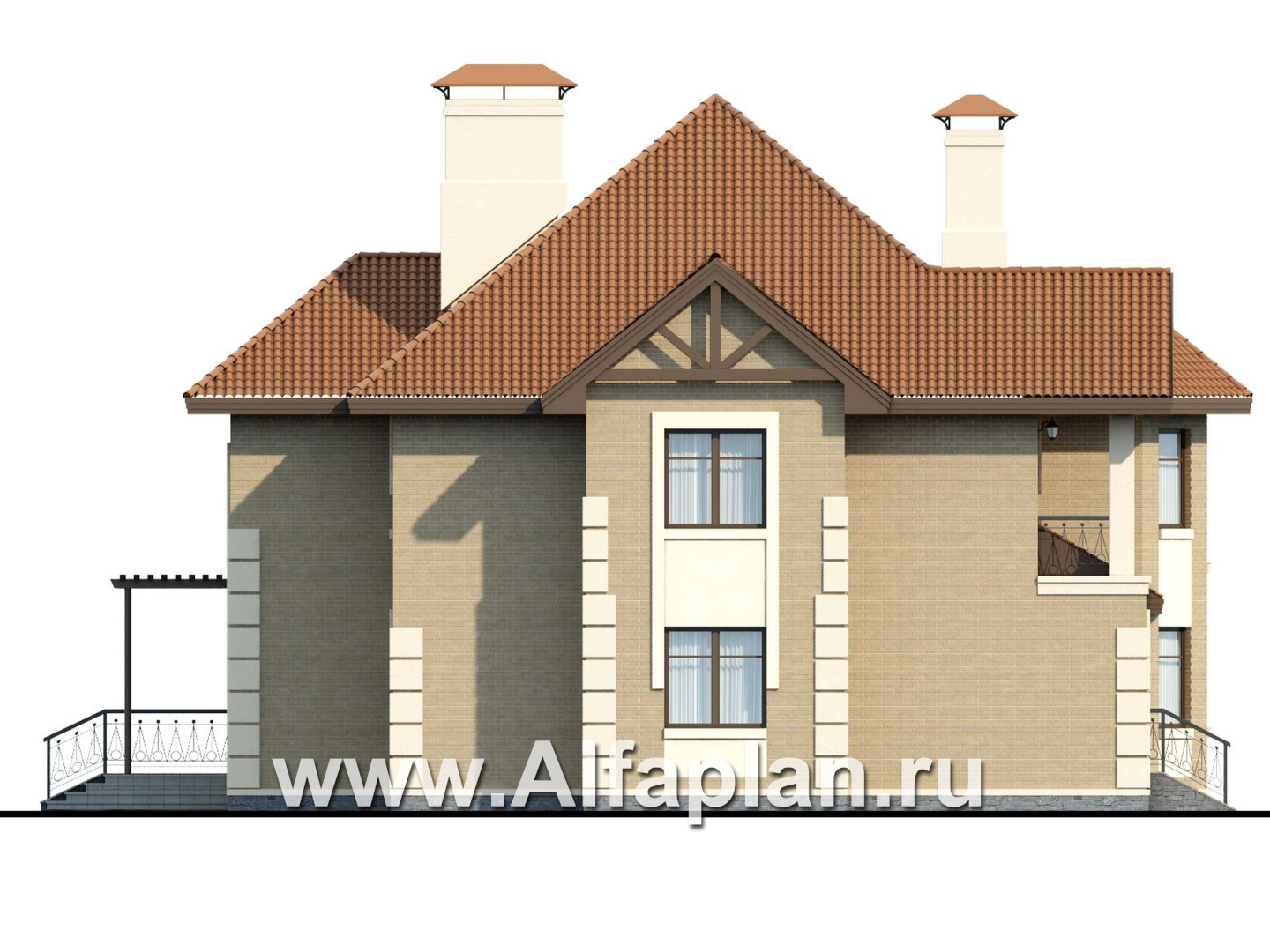

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

46.0  м3
Тип наружных стенгазобетон или кирпич (альтернативно)

141.2/139.3  м3
Тип внутренних стенкирпич

24.6  м3
Тип перекрытиймонолитные ж/б над 1-ым и 2-ым этажами, над чердаком -по дер. балкам

Тип кровлибитумная чепепица

290.0  м2
Наружная отделкаоблицовочный кирпич, штукатурка

353.4/37.4  м2
Наружная отделка цоколяоблицовочный камень

Габаритные размеры домабез крылец

16.4х16.2  м
Высота домаот уровня пола первого этажа

11.21  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.95  м
Высота мансардного скосаэксплуатируемый чердак

Мощность котлас бойлером горячей воды

60 кВт
Расчетная электр. нагрузкас учетом электроплиты

20.67 кВт
Утеплительминеральная вата

Окна

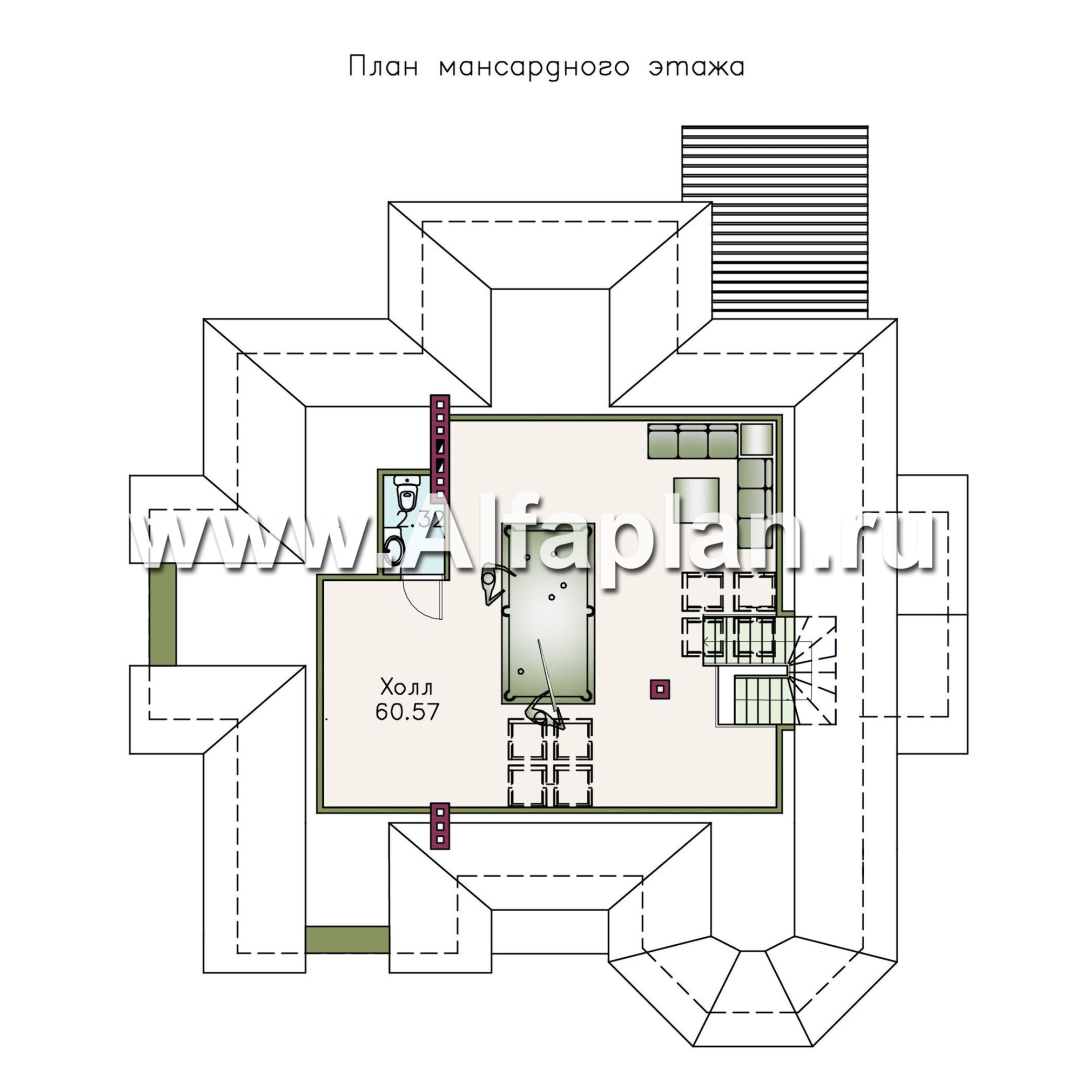

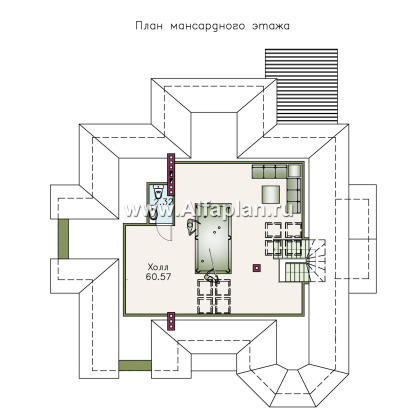

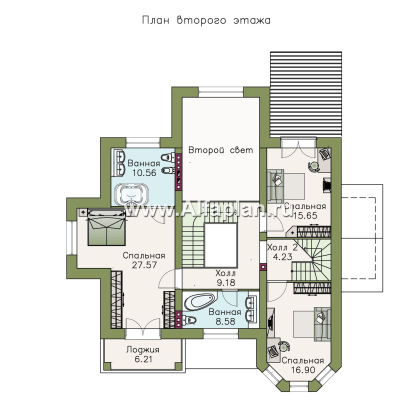

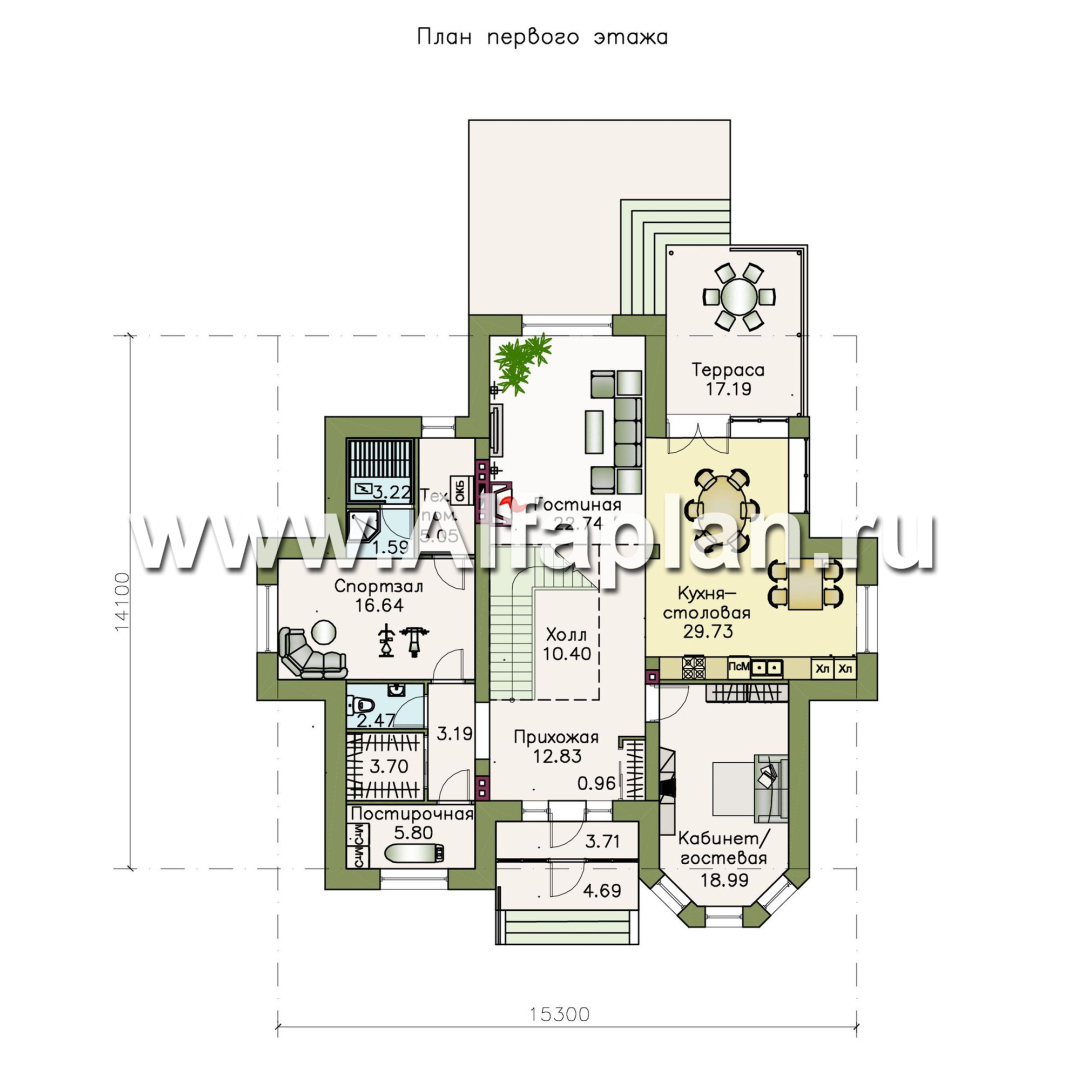

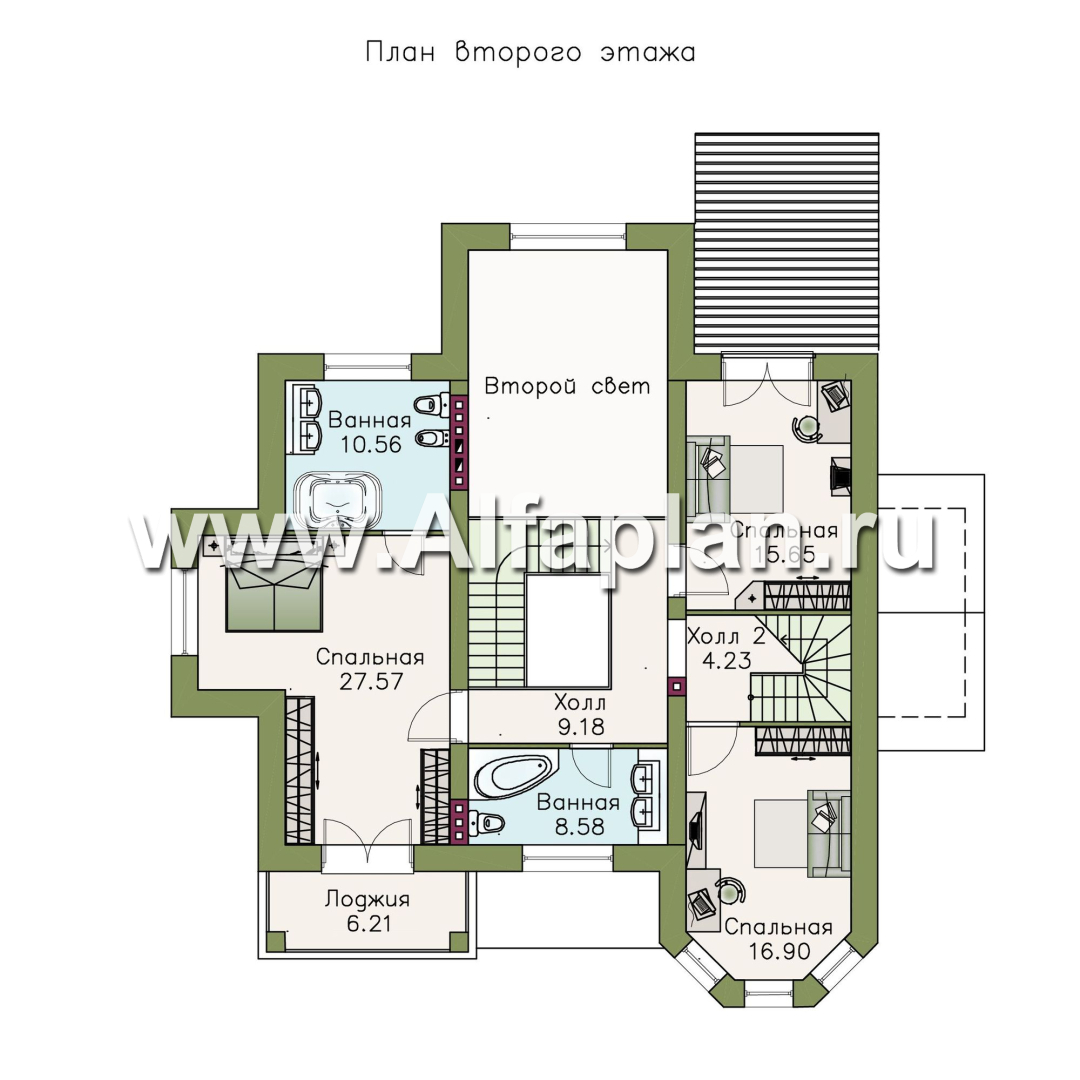

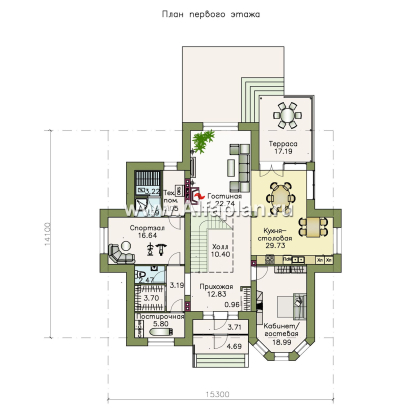

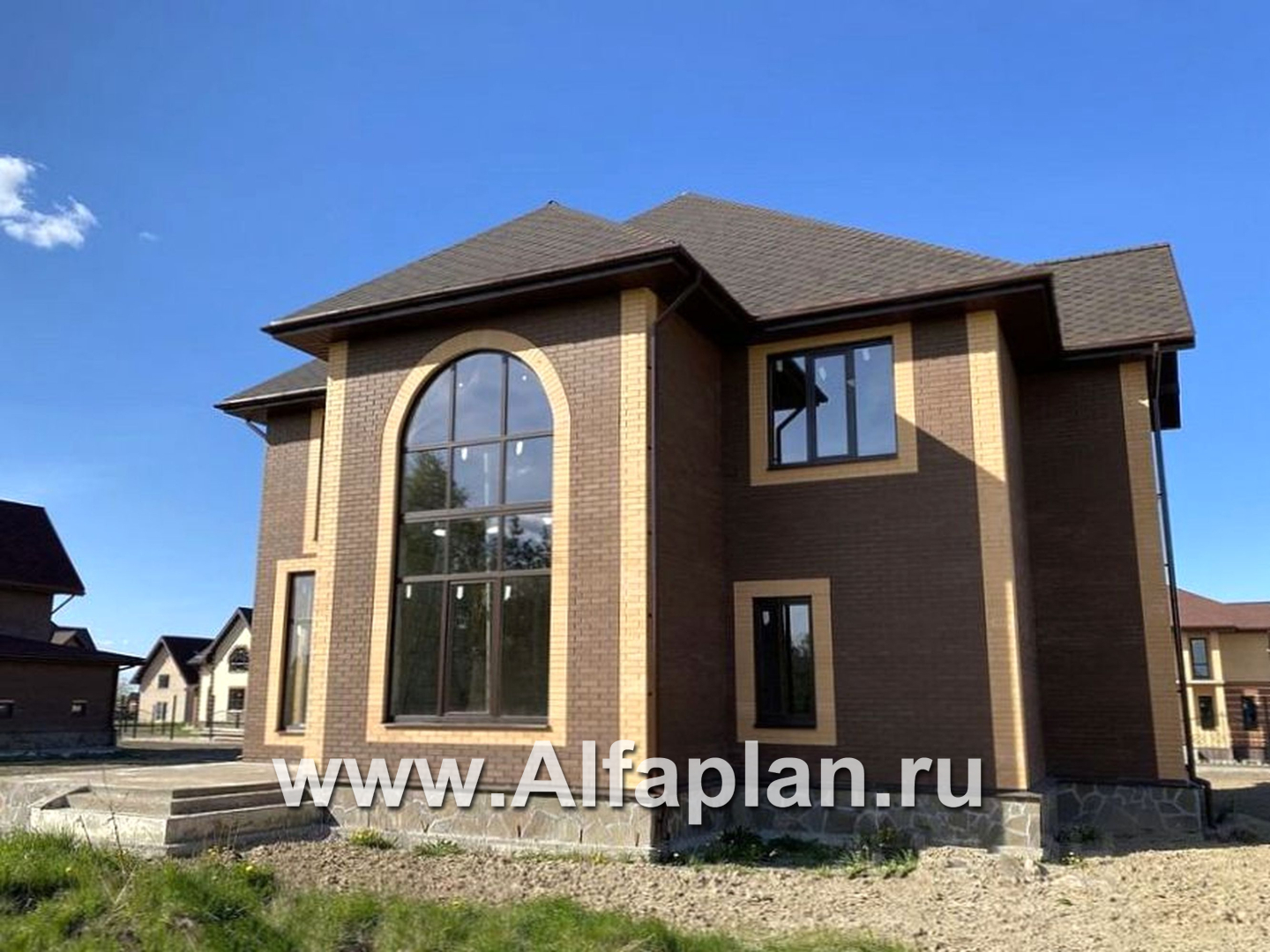

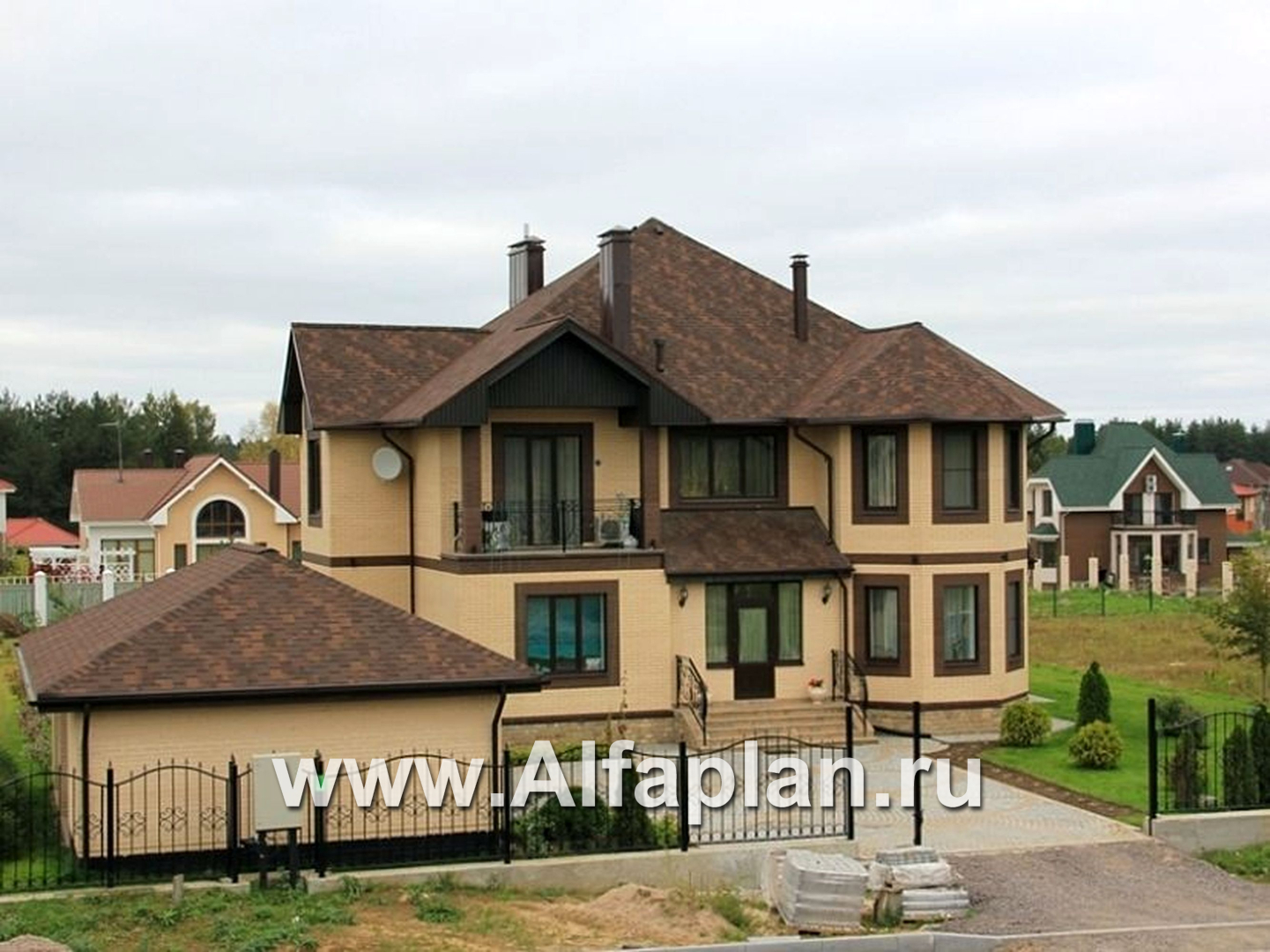

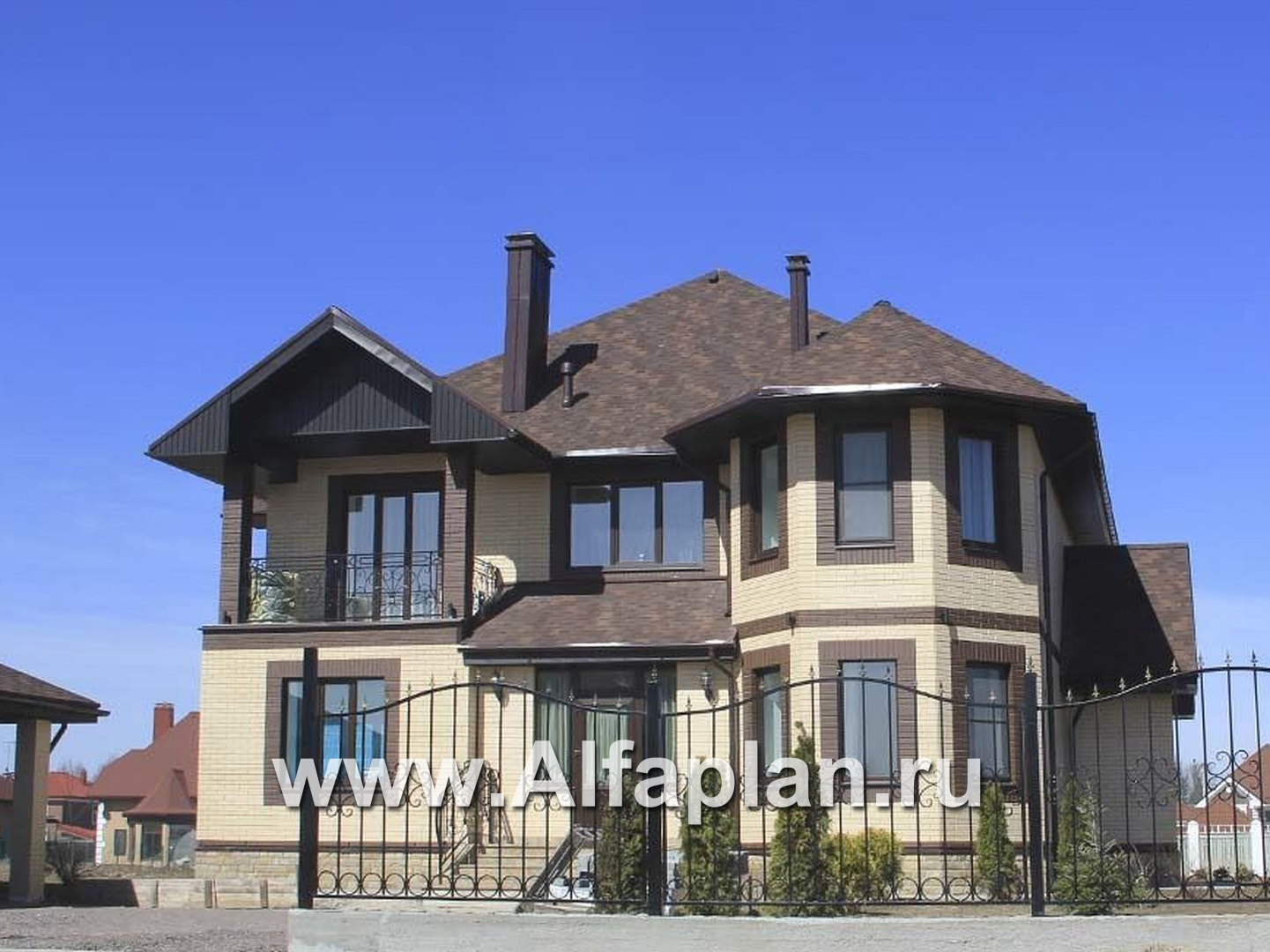

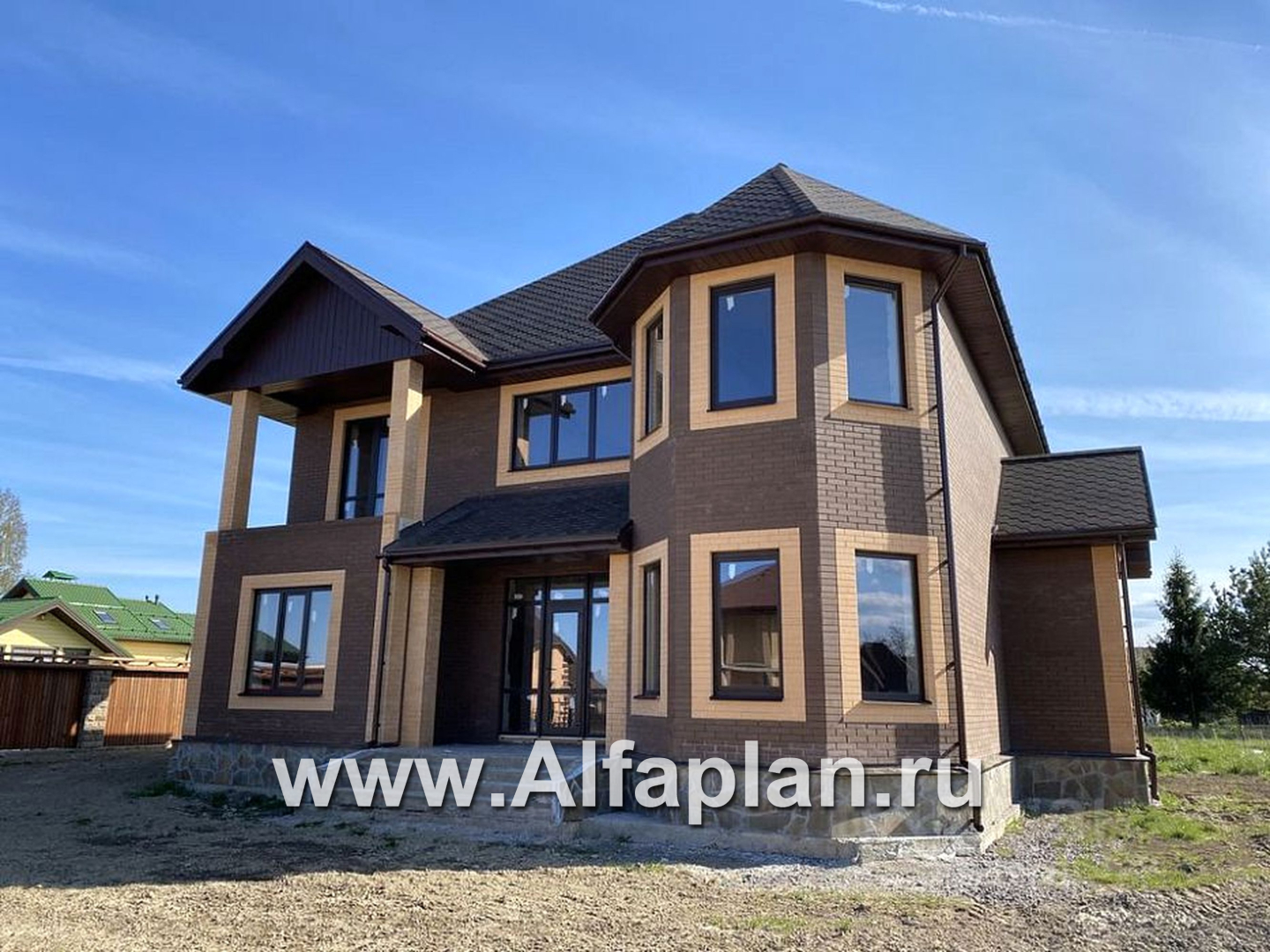

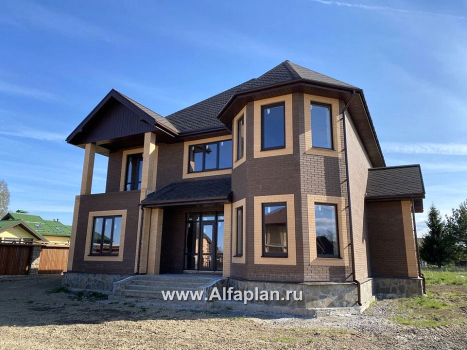

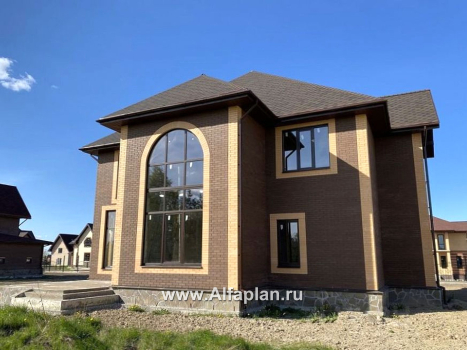

Респектабельный коттедж с красивыми фасадами и комфортной планировкой представляет собой жилье бизнес-класса. При этом площадь дома сравнительно не велика, пятно застройки не пугает своими размерами. В доме два жилых этажа и эксплутируемая мансарда. В центре плана расположена лестница "Г" образной формы.На первом этаже она украшает собой гостевое пространство, на втром — формирует холл спальной зоны. Первый этаж — это репрезентативная часть дома, место приема гостей, общения семьи. Для  этого предоставлено максимум возможностей. Гостевая часть решена в вободной манере, гостиная, кухня, столовая, холл объединены в одно большое, светлое пространство площадью более 70 м2. Гостиная двусветна. В этой части дома находится и кабинет-гостевая. Левая часть этажа отдана техническим помещениям и зоне SPA с сауной и комнатой отдыха. Второй этаж — приватная часть дома. Планировка также комфорта и не менее изыскана. Лестница, обрамляя круглое окно втрого света, ведет в холл. Спальня хозяев сблокирована с просторной ванной комнатой и имеет балкон. Для двух других спален предусмотрена еще одна ванная. Деревянная лестница с забежными ступенями ведет на мансарду. Здесь расположился большой светлый холл. Это помещение можно использовать как бильрдную или студию. Такой дом — престижное и удобное жилье для успешных людей. А проект по объмено-плпнировочному решению и составу документации не уступает дорогостоящим индивидуальным проектам.



Высота 1-го этажа — 3.0м, 2-го этажа — 2.95 м., мансарда -2.96 м

Высота дома — 11.8м.. площадь мансарды — 62.9 м2(не включена в общую площадь дома)

Габаритные размеры коробки дома — 16400х 16300мм.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Вадим из города Далматово написал(а) 24.08.2016:

Вопрос по проекту 114B Здравствуйте, подскажите пожалуйста возможен ли вариант стен данного проекта из теплой керамика 380 мм и облицовочного кирпича без утепления ?

Здравствуйте, Вадим!

Да, поризованный керамический блок можно использовать при строительстве. Малоформатный блок 2NF (250х120х138) не потребует дополнительных мероприятий, для раскладки крупноформатного блока потребуется применить доборные, угловые элементы. Но они есть в номенклатуре производителя.  Пересчет материала на проектном уровне не производится.

Вадим из города Далматово написал(а) 23.08.2016:

Вопрос по проекту 114B Скажите еще по поводу точки росы в кирпичной стене с утеплителем? Вы её рассчитываете?

Добрый день, Вадим.
Многослойная конструкция стен в проектах выполнена в соответствии с существующими теплотехническими нормами.
Подробную авторскую статью  главного архитектора Тарасова В.А. по конструкции наружных стен можно прочитать на нашем сайте:
Вадим из города Далматово написал(а) 23.08.2016:

Вопрос по проекту 114B. Здравствуйте, по проекту кирпичные несущие стены однослойные или же многослойные?

Вадим, здравствуйте.

По проекту наружные стены разработаны в нескольких вариантах, что позволяет адаптировать проект к различным климатическим условиям. В наружные стены заложен газо(пено)бетон - 375(400) мм.( характеристики блока объемный вес -500 кг/м3, марка на прочность В3.5), или пустотный кирпич - 380мм.(альтернативно). Далее предусмотрен слой утеплителя 50-100 мм, толщина которого зависит от климатической зоны строительства, воздушный зазор -30-40 мм. и лицевой кирпич -85-120 мм.
