114E

"Воронцов"- респектабельный коттедж с большим гаражом

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
293.10279.7598.94
Площадь гаража - навеса, м2
(не включена в Общую площадь)
Общая площадь, включая мансардный этаж, м2Общая (отапливаемая) площадь мансардного этажа, м2
356.062.89
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)45000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

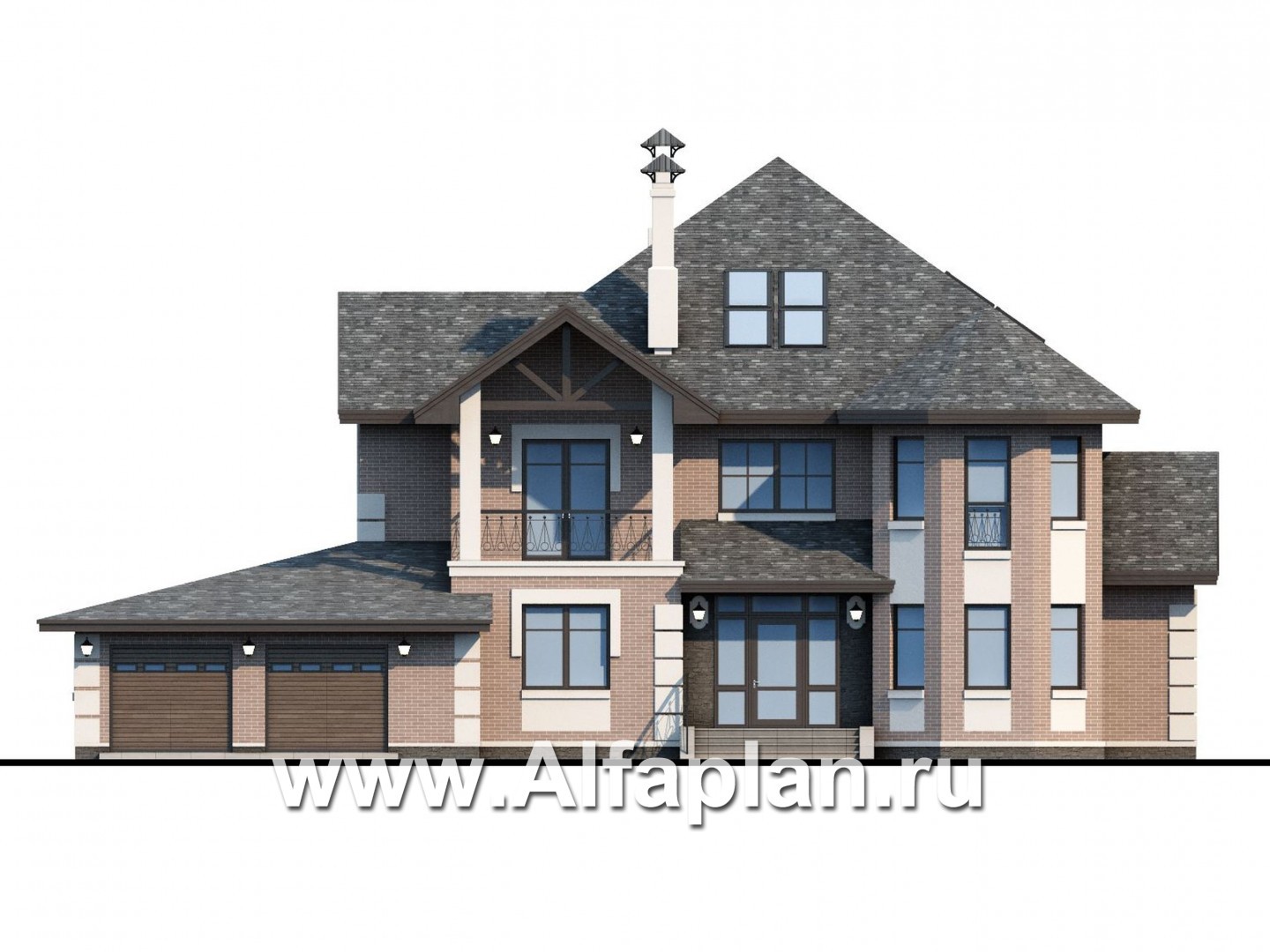

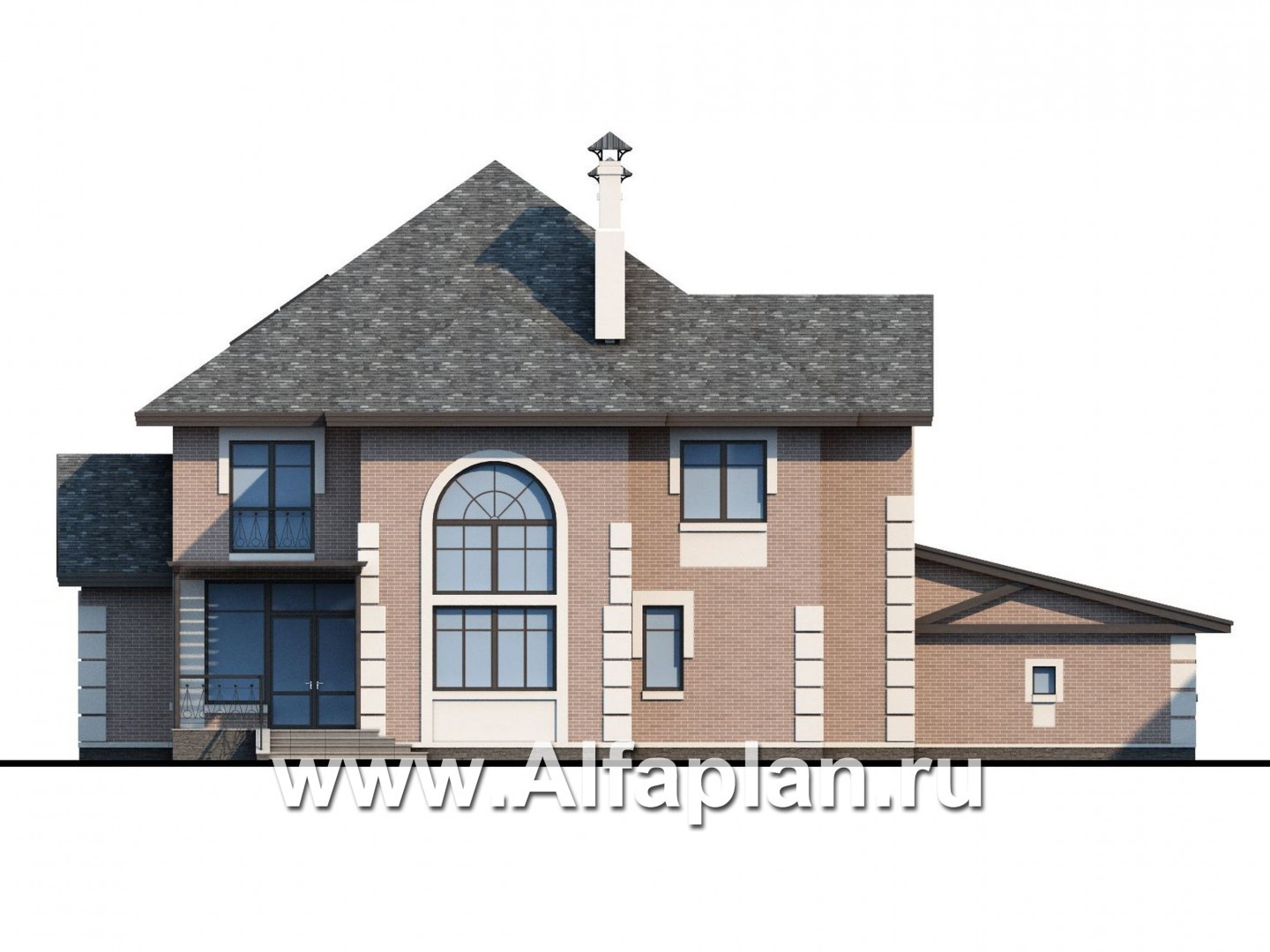

Вид спереди
Вид спереди

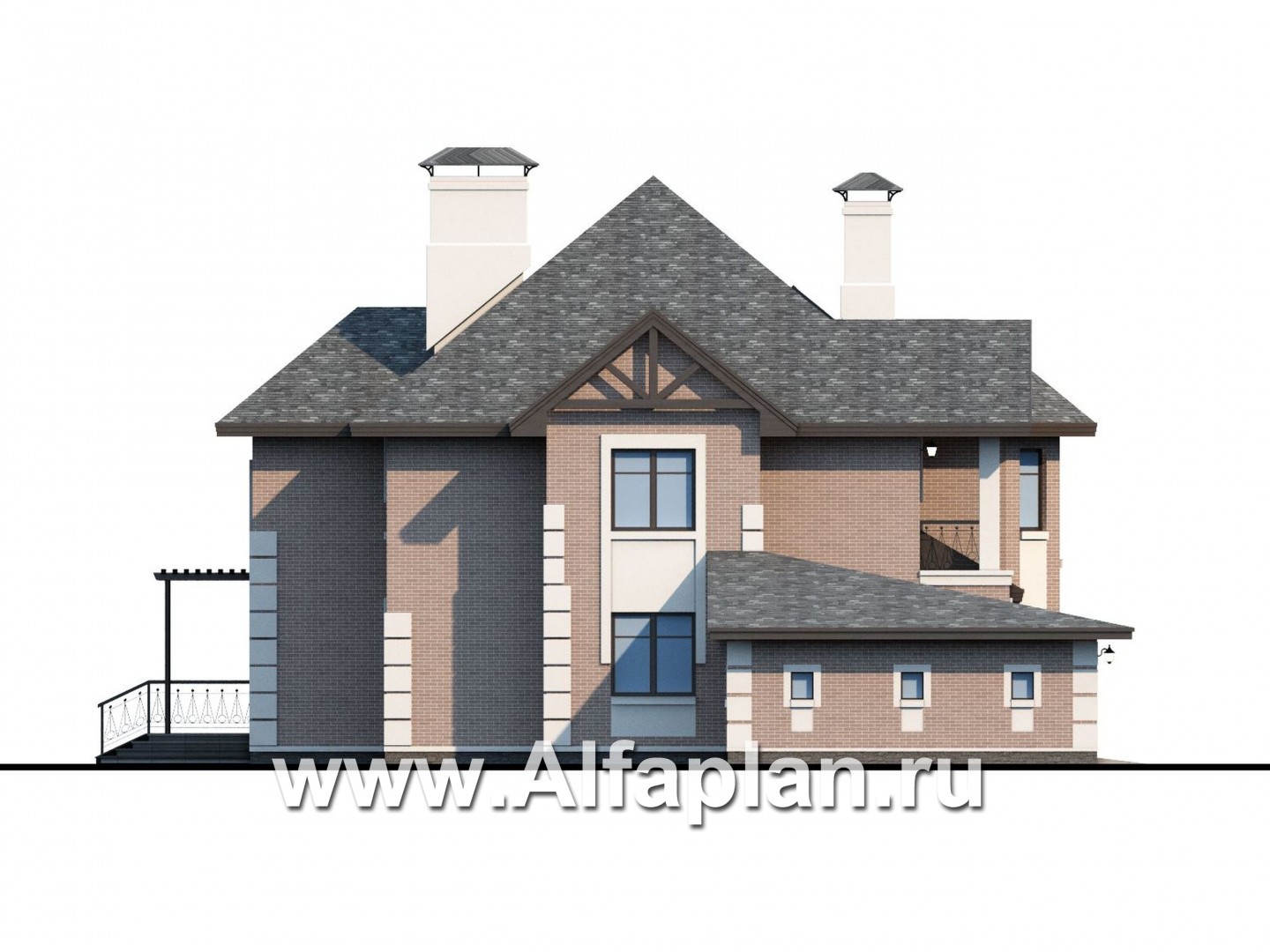

Вид справа
Вид справа
Вид сзади
Вид сзади

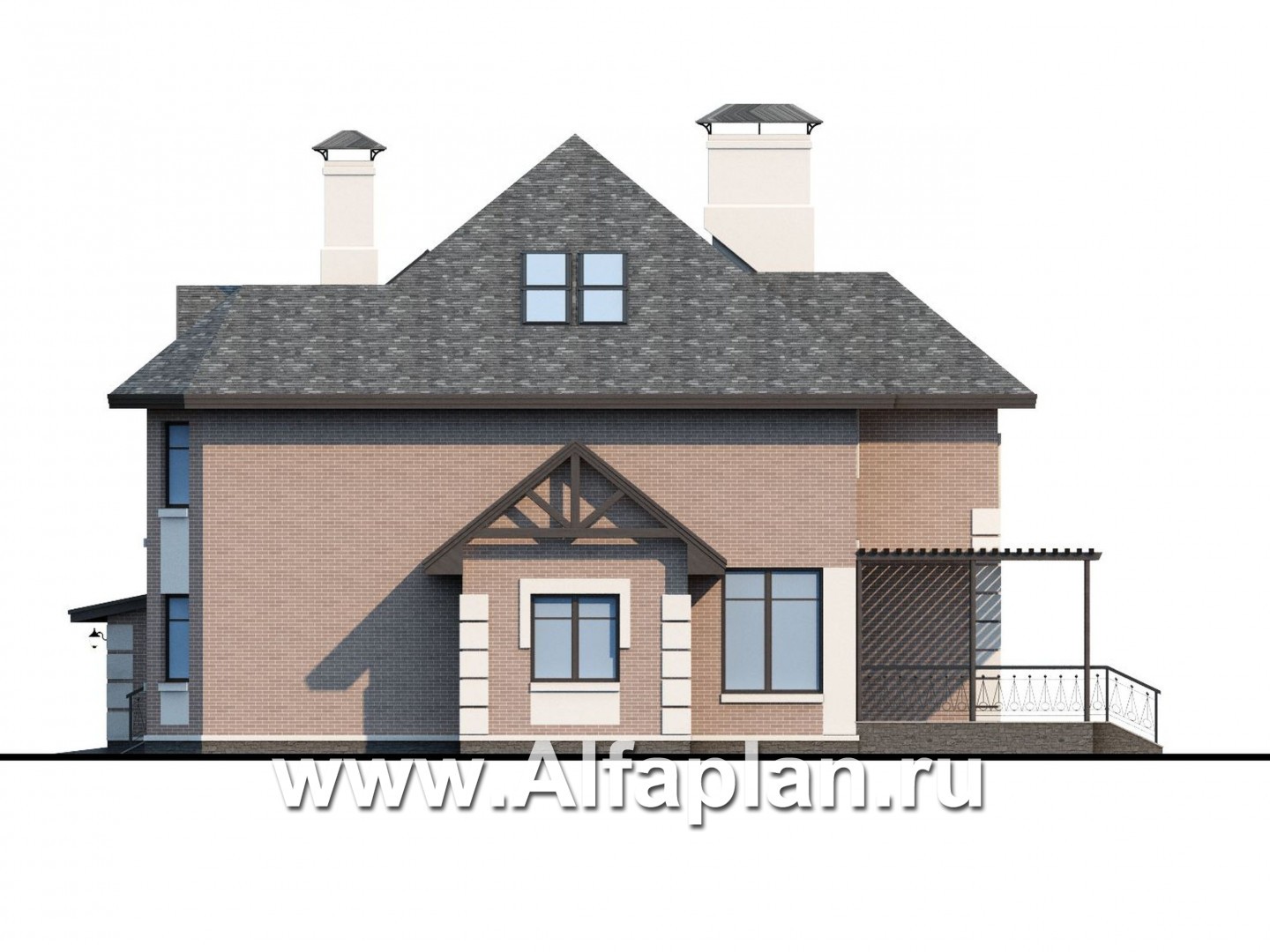

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитный ж/б

на плиту 250мм- бетон В25: 86,8  м3
Тип наружных стенгазо(пено)бетон или пустотный кирпич

137.6 / 142.2  м3
Тип внутренних стенкирпич

26.4  м3
Тип перекрытиймонолитные ж/б

бетон В25: 22,2 + 23,4  м3
Крышамансардная стропильная конструкция

Тип кровлибитумная или натуральная черепица

365  м2
Наружная отделкалицевой кирпич, штукатурка

333,95 + 38,4  м2
Наружная отделка цоколяоблицовочный камень: 23,3 м2

Высота 1-го этажа3,00

Высота 2-го этажа2,95

Высота мансардного скоса1,10м от пола (высота потолков мансардного этажа 2,96м )

Утеплительминеральная вата: 425,9 м2
