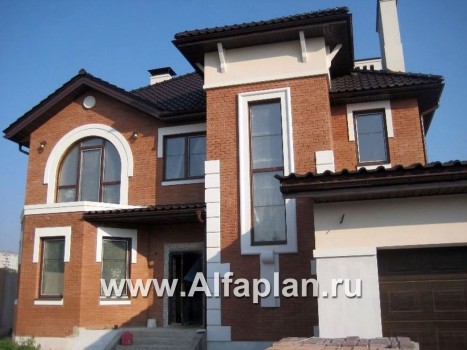

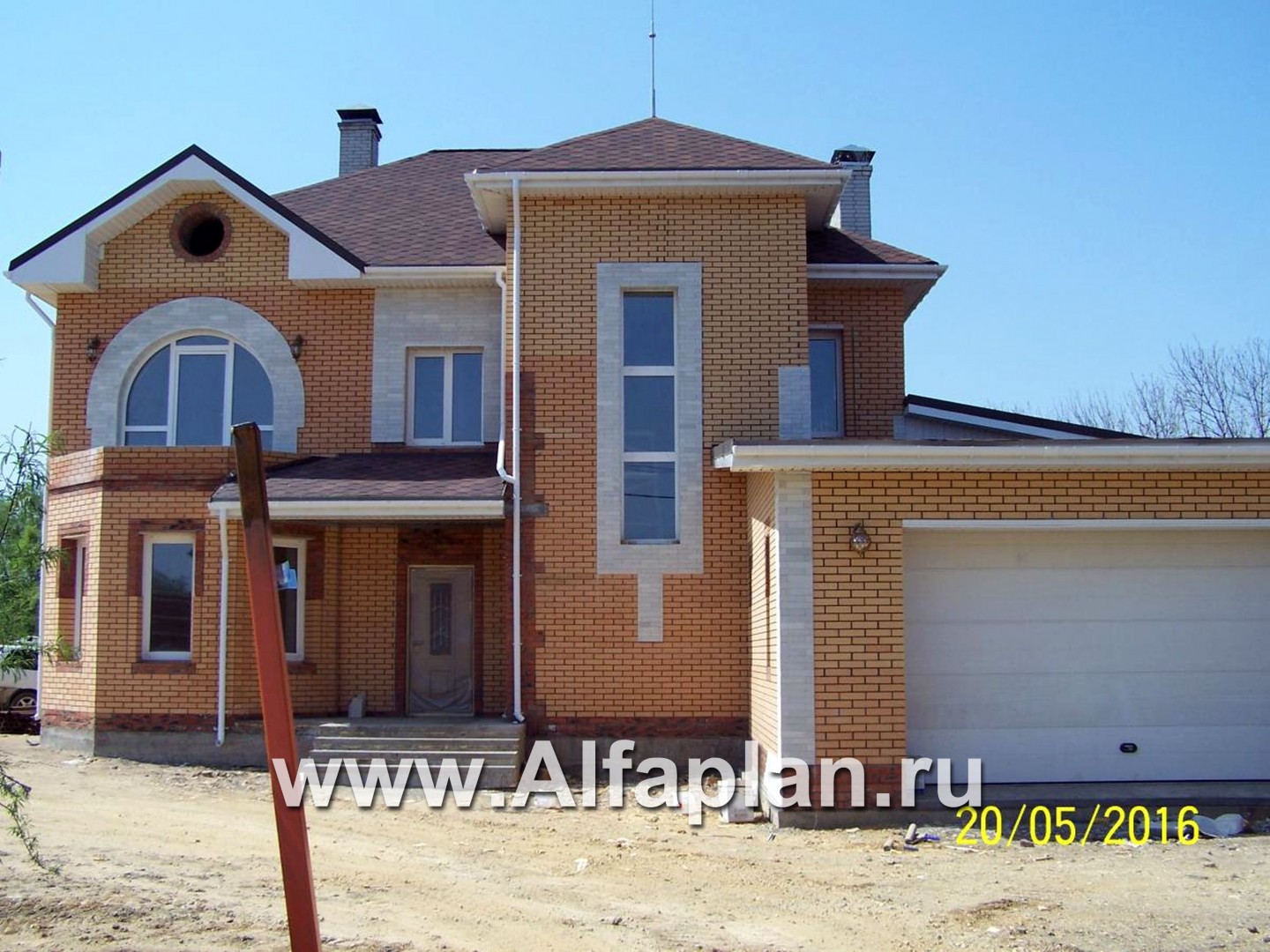

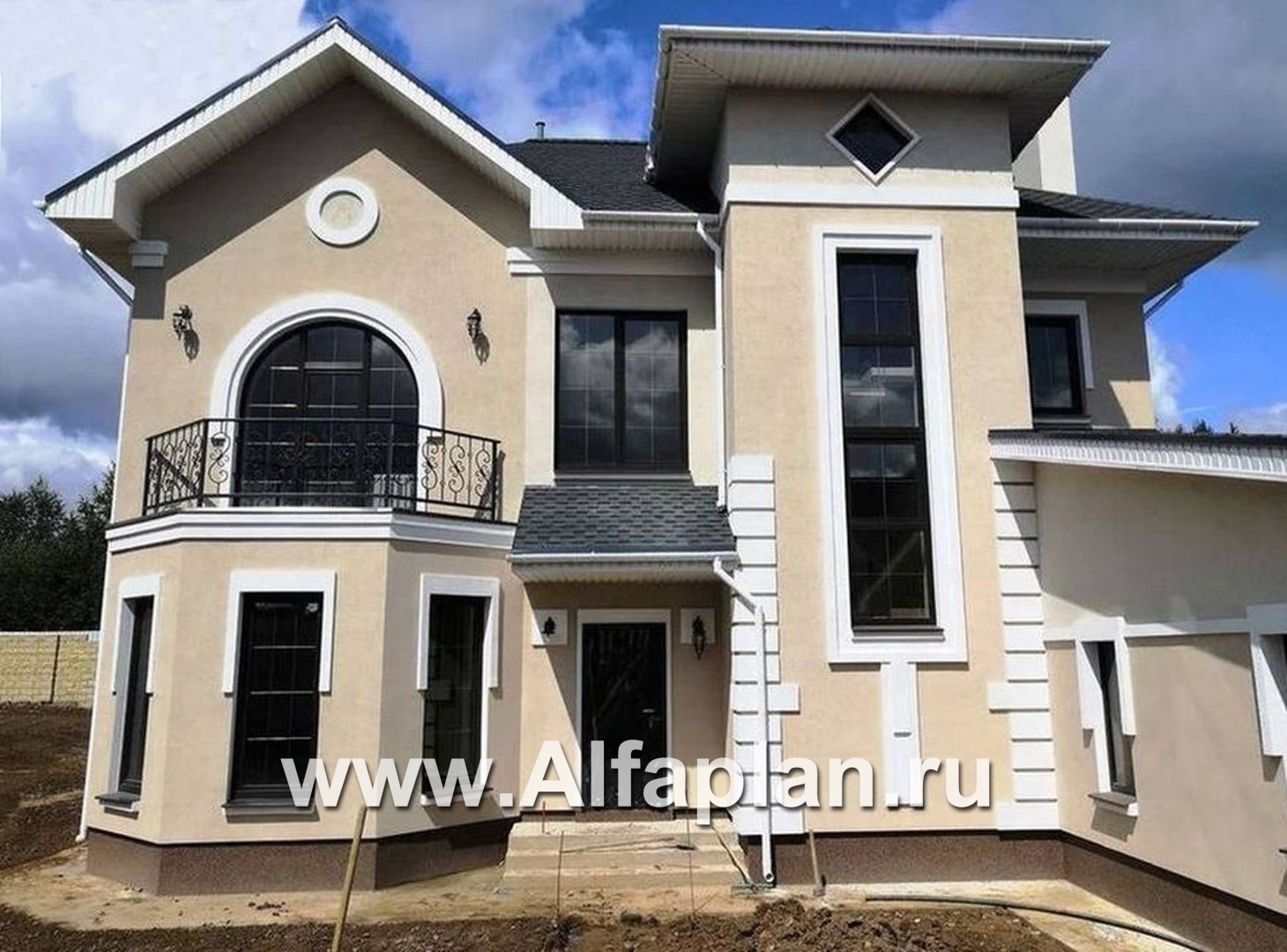

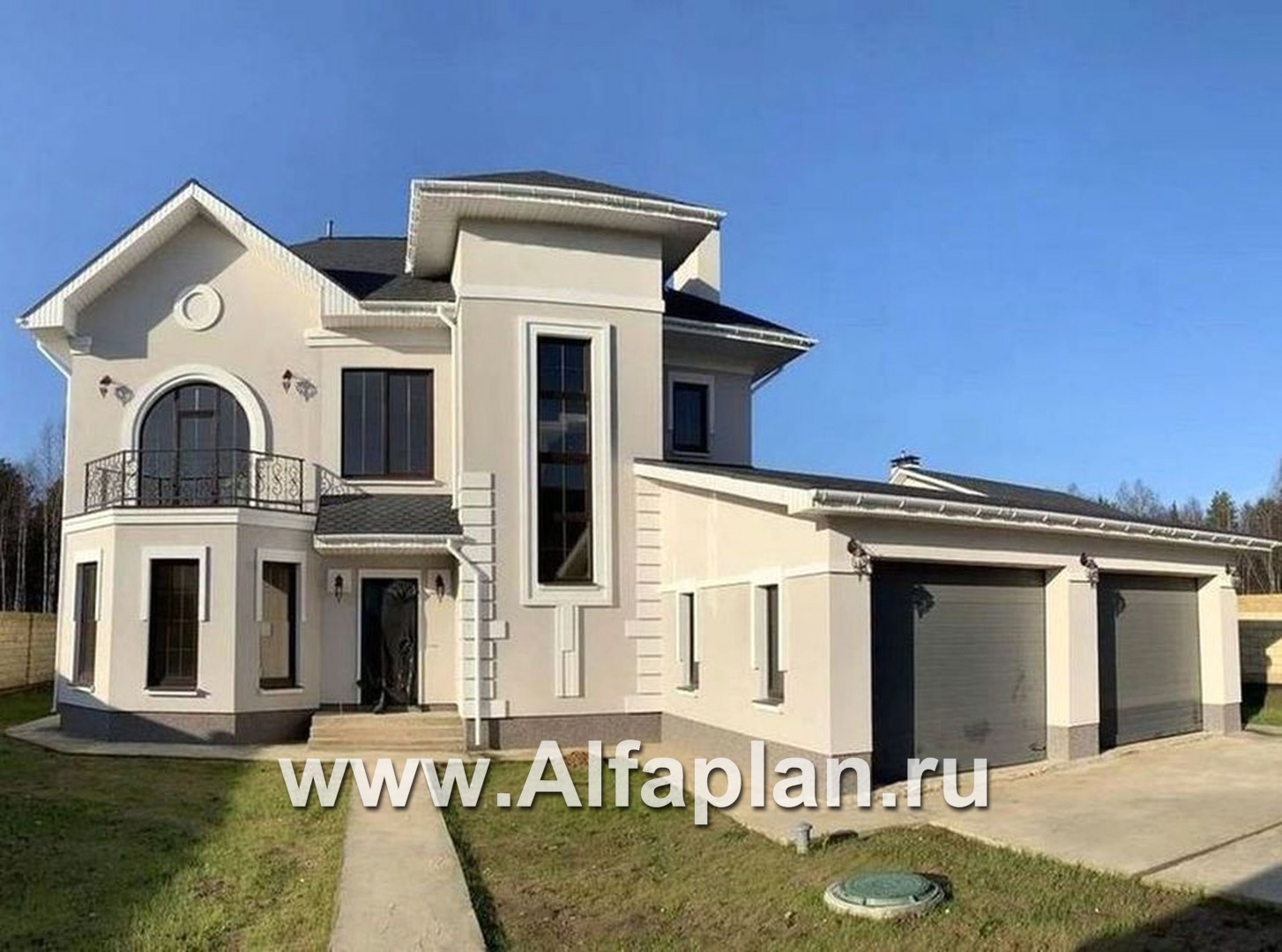

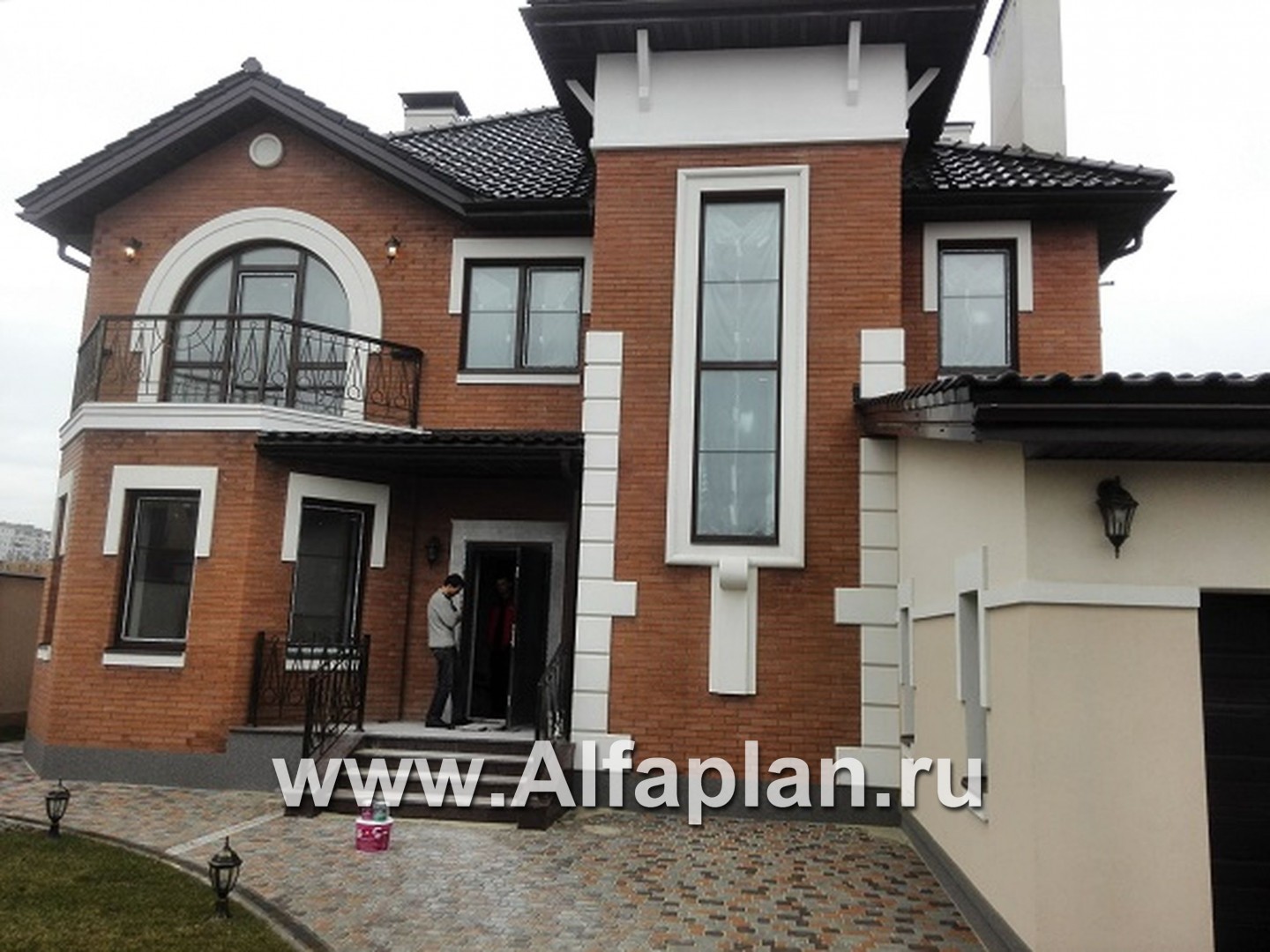

Приглашаем посмотреть: на сайте открыта коллекция проектов с фото реализаций "Один-в-Один"!

Вернуться
137B

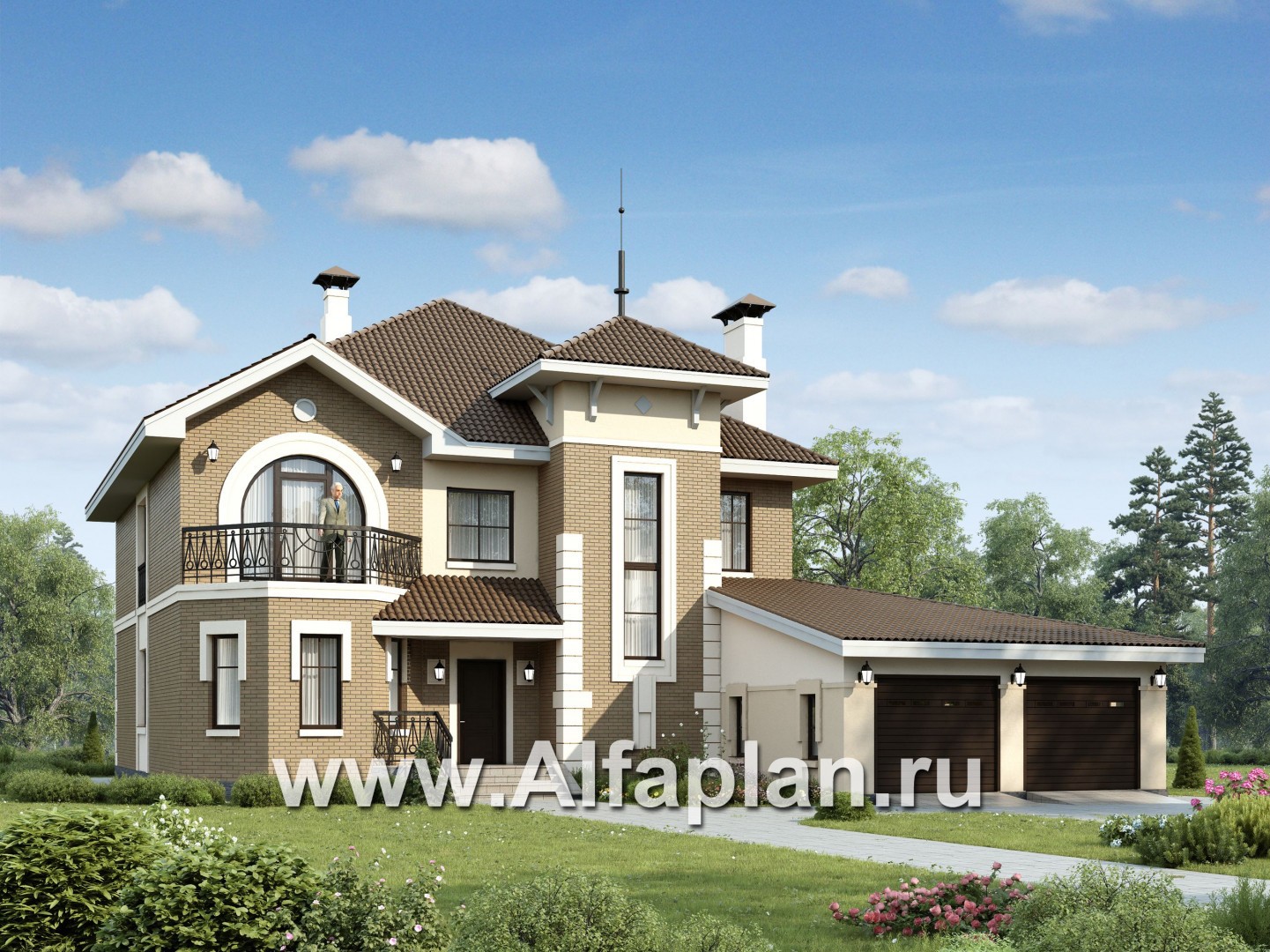

"Феникс" - двухэтажный коттедж с компактным планом

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
256.40248.30100.51
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)44700

Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Дополнительная копия проекта5000

Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Сауна с комнатой отдыха и тренажерной проект 288Б24000
Вариант фундамента - ленточный из монолитного ж/б глубиной заложения 1,6м5000
Вариант перекрытия - из СБОРНЫХ Ж/Б плит над 1-ым и 2-ым этажами5000
Проект отопления ТЕПЛЫЕ ПОЛЫ + радиаторы (типовой вариант)5000

4.48575

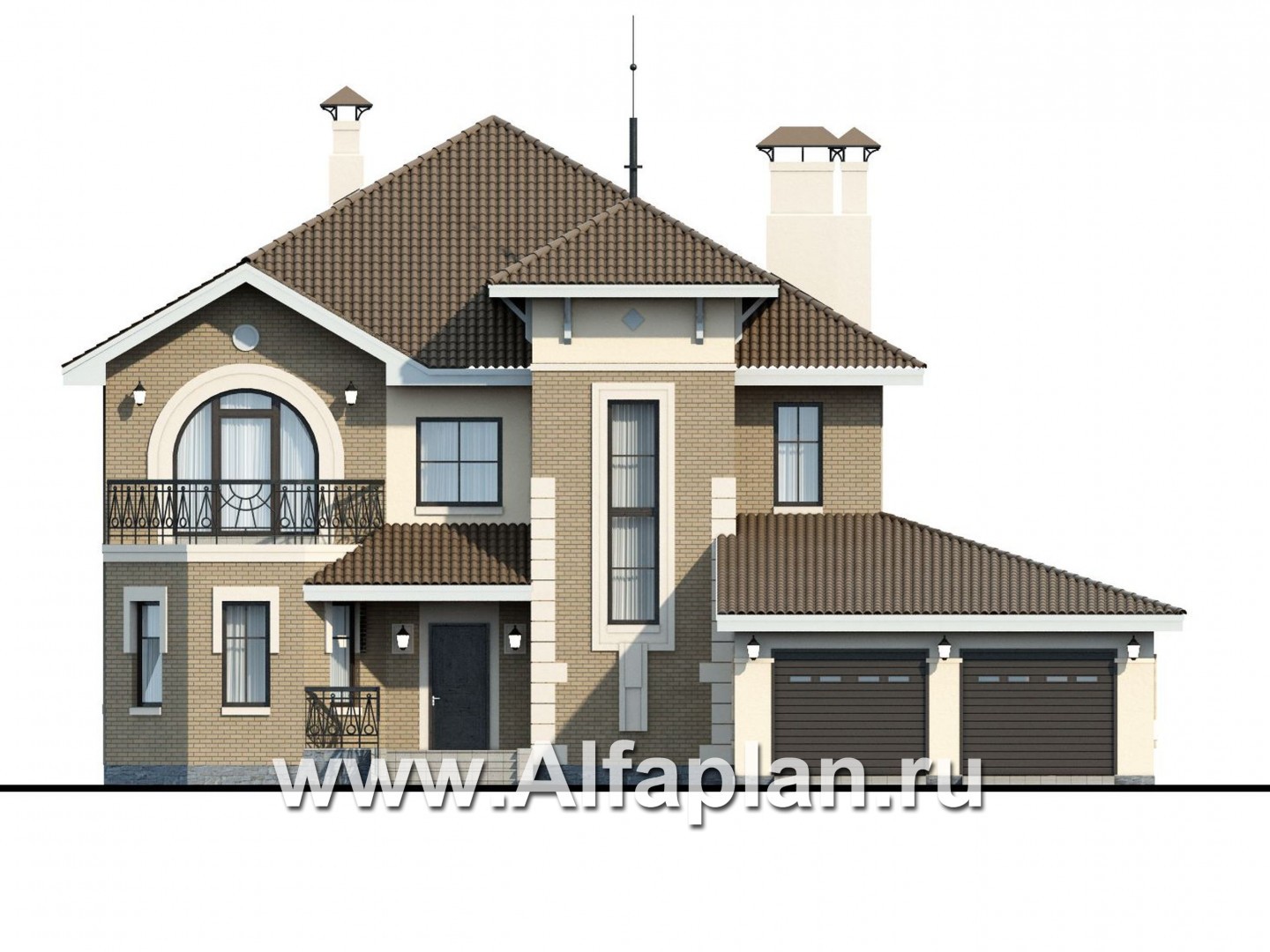

Вид спереди
Вид спереди

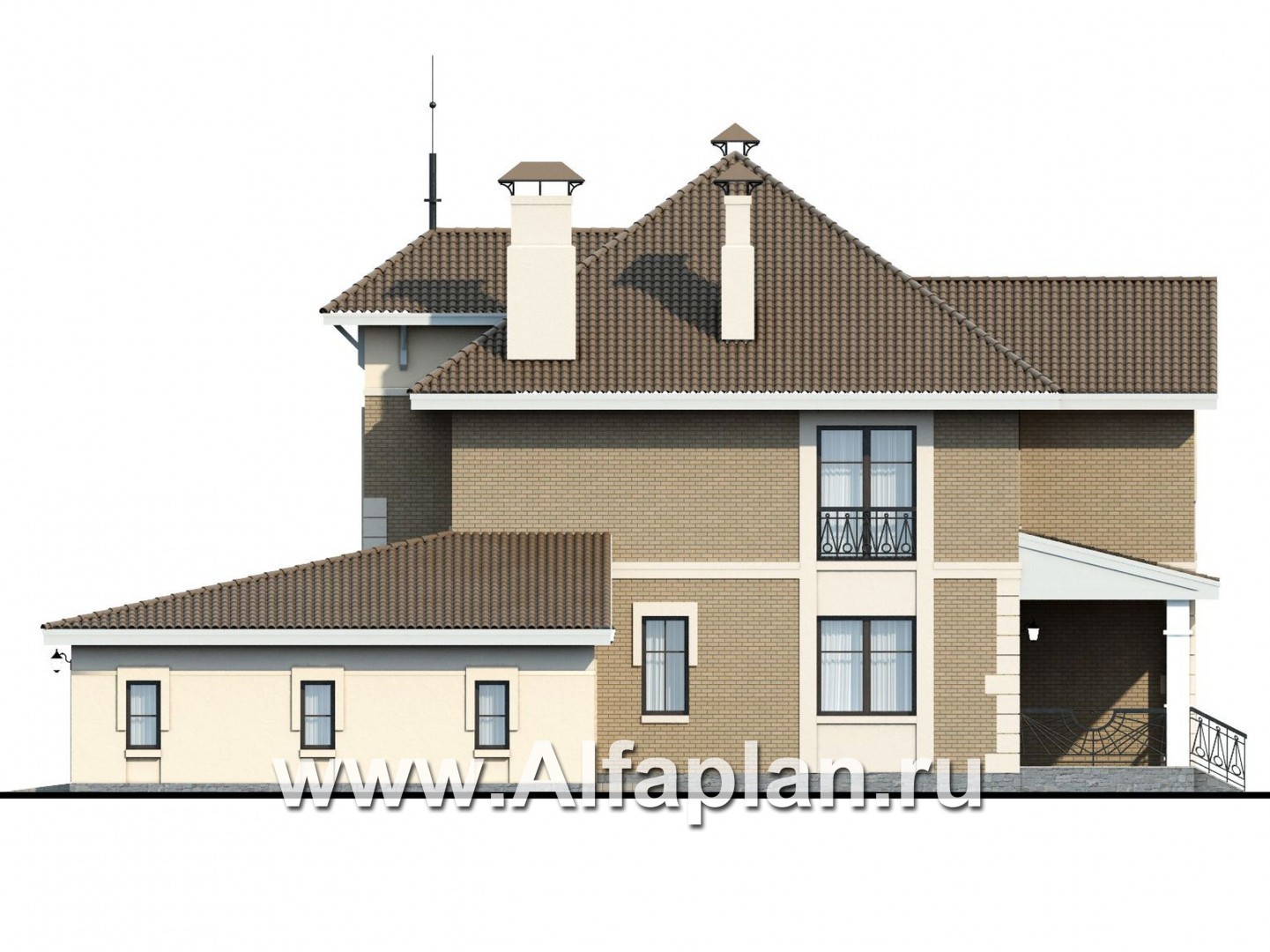

Вид справа
Вид справа

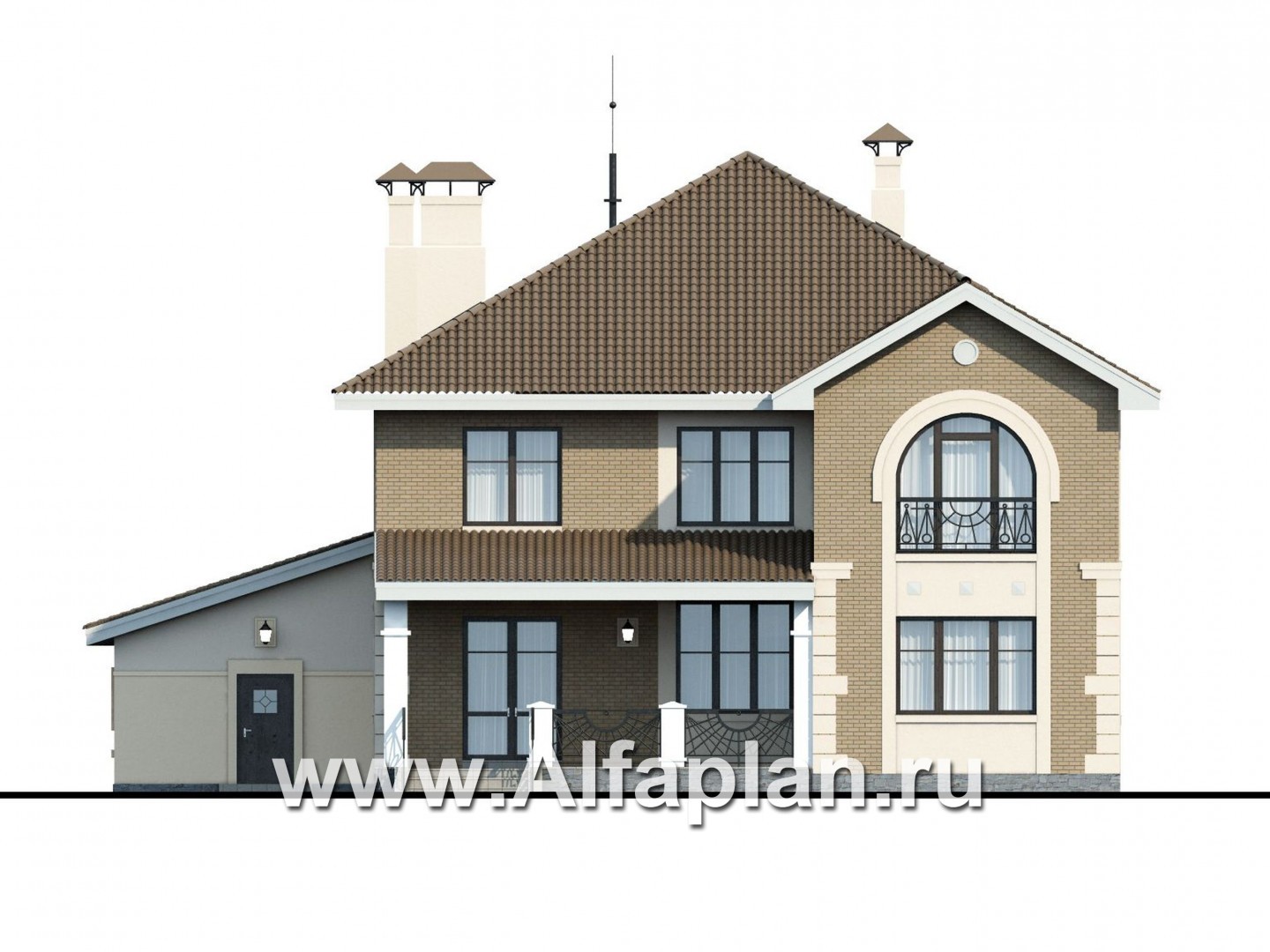

Вид сзади
Вид сзади

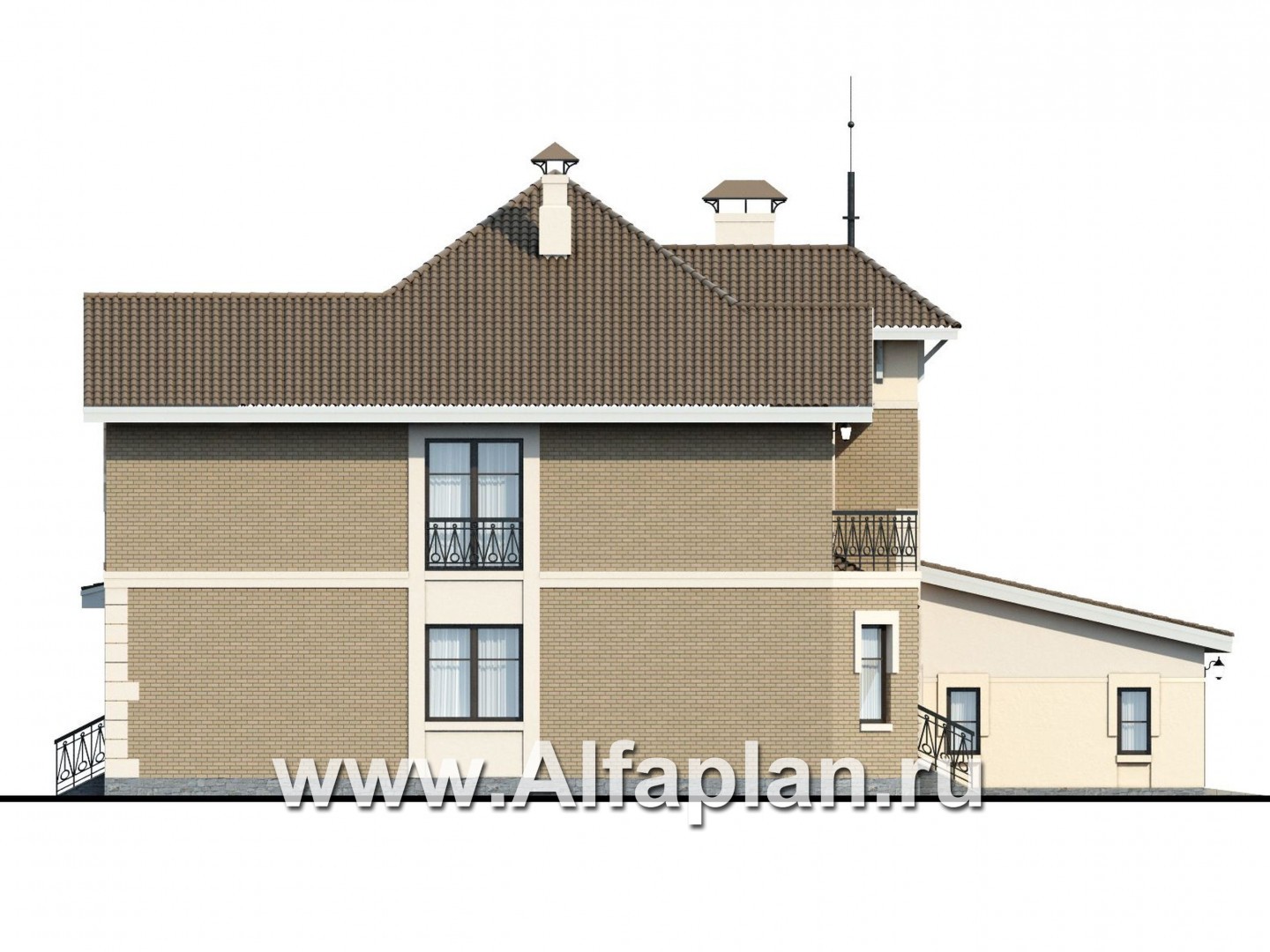

Вид слева
Вид слева

Дополнительные изображения к проекту:

Характеристики
Тип фундаментамонолитная ж/б плита

50.0  м3
Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Тип наружных стенкирпич или газобетон (альтернативно)

126.1/124.4  м3
Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Тип внутренних стенкирпич или газобетон (альтернативно)

15.5/15.5  м3
Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Тип перекрытиймонолитные ж/б

18.2 + 19.2  м3
Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Тип кровликерамическая черепица

314.2  м2
Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Наружная отделкалицевой кирпич, декоративная штукатурка

231.0+63.4-кирпич/82.0-штукатурка  м2
Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Наружная отделка цоколяоблицовочный камень

Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Гараж

Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Габаритные размеры домас учетом толщины наружных стен

17.0 х19.0 (ширина гостиной и кухни - 4.1 м)  м
Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Высота домаОт пола 1-го этажа.

10.32  м
Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Высота 1-го этажаот пола до потолка

3.0  м
Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Высота 2-го этажаот пола до потолка

2.7  м
Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Высота мансардного скосанет

Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности
Утеплительминеральная вата

Частичная переработка фасадов15 000 руб
Индивидуальный фасад (полная переработка)Цена по договоренности

«Красивый дом с удобной планировкой»— обычная харатеристика наших проектов. Но есть проекты «из ряда вон выходящие» - в хорошем, конечно же, смысле этого слова. Это все те дома, архитектура которых  завораживает, планировка подкупает рациональностью и комфортностью. Данный проект, безусловно, из этой категории. Гармоничная среда ненавязчиво настраивает на такую же гармоничную жизнь, при этом жизнь очень комфортную.

Отдельно можно упомянуть проектные характеристики проекта, касающиеся наружных стен – здесь существует удобное, но вполне стандартное решение – при возведении наружных стен можно использовать и кирпич, и газобетонные блоки. В этом смысле проект является частью рубрики «проекты кирпичных и газобетонных домов».

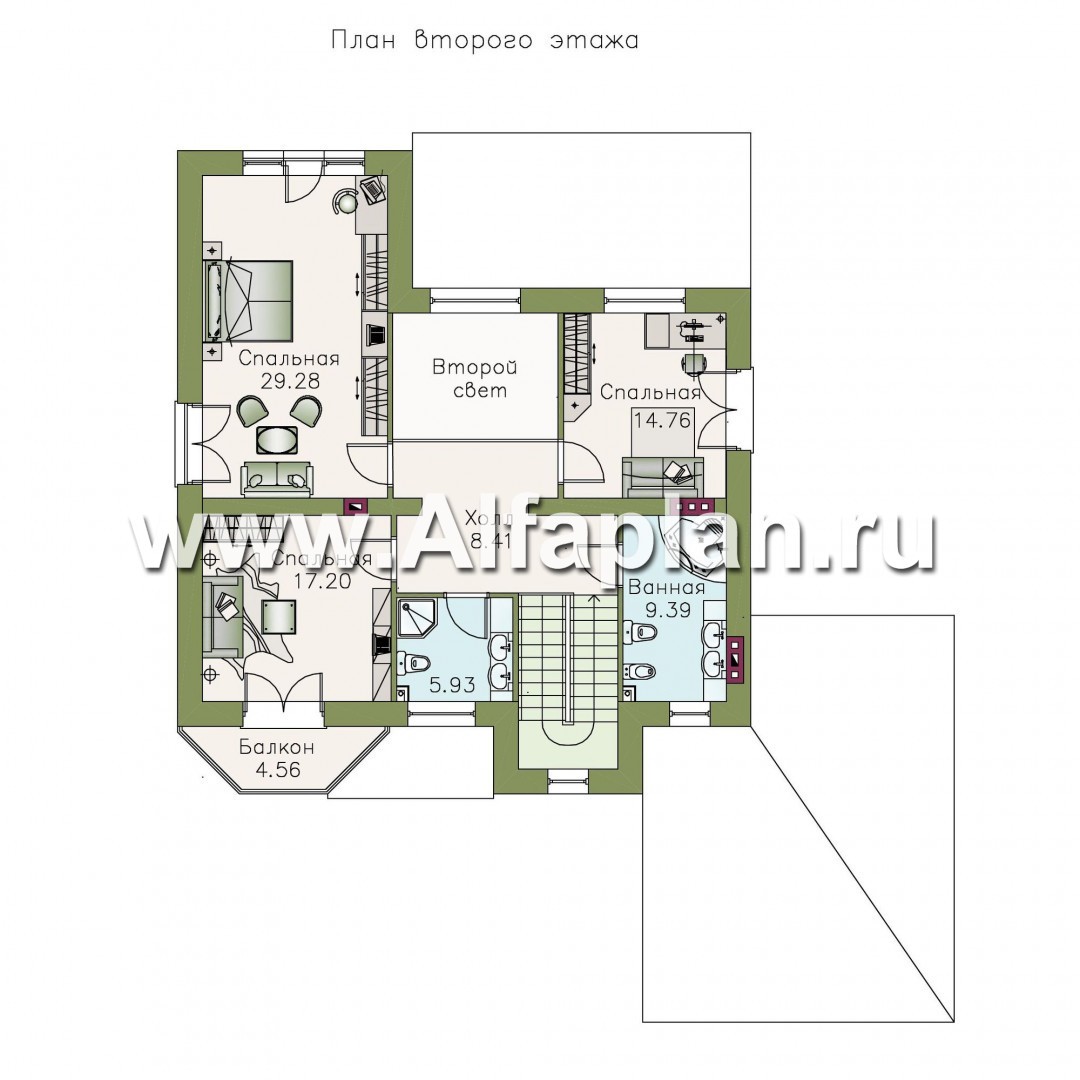

В доме два полноценных по высоте этажа и пристроенный гараж на две машины. Ширина гаража - 6.3 м. С заднего фасада к гаражу примыкает котельная. На первом этаже расположена комфортабельная гостевая зона, включающая в себя гостиную, столовую, кухню и жилую комнату. Так же в холле  первого этажа находятся прачечная и душевая с санузлом.  Наличие жилой комнаты на первом этаже поможет решить вопрос с  устройством гостей.  Выход на крытую террасу из кухни.  Это лучшее место для летней столовой на открытом воздухе. По желанию террасу можно застеклить, превратив, таким  образом,  ее в веранду. Здесь можно будет устроить зимний сад, либо наслаждаться зимними пейзажами за окнами.  Второй этаж — спальная зона дома. Здесь находятся три спальни, ванная и душевая. Спальня комната, выходящая на главный фасад, имеет отдельный балкон. Над столовой расположено «окно» второго света, через которое открывается вид сверху. Стоит напомнить, что проект имеет зеркальное изображение строения дома и его поэтажную планировку. Возможно, это будет необходимо при выборе места под строительство коттеджа, учитывая освещенность вашего участка и удаленность от соседних построек. Фундаментом дома в проекте является монолитная ж/б плита.

К несомненным достоинствам проекта относится наличие вариантов. Так, вы можете заказать проект без гаража -137А, или проект с цокольным этажом - 137АС. Это будет весьма актуально для тех людей, кому в проекте понравилось все, крое каких-либо деталей. А если уж кто-то и вовсе после знакомства с проектом захотел переключиться на что-то другое, то советуем ему сразу заходить в наш каталог и искать там другие проекты домов.



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Надежда из города Боготол написал(а) 10.04.2016:

Добрый день! Проект очень понравился. Автору проекта большое спасибо. Возможно ли построить коттедж из бруса?

Надежда, добрый день,

Проект рассчитан на строительство из газобетона или кирпича( пустотного) альтернативно. Все спецификации, узлы, детали, сечения выполнены из расчета на эти материалы. Если строительная компания, специализирующаяся на домостроении из бруса, возьмется за строительство по такому проекту — вопрос будет решен. За переработку проекта под брус мы не возьмемся.

Оксана из города Йошкар-Ола написал(а) 11.01.2015:

Здравствуйте, мы приобрели в вашей компании этот проект совместно с проектом 288В, хотим летом поднимать стены из 4х-щелевых керамзитобетонных блоков размером 390х190х188 мм. Я приложила файлы испытаний этих блоков от строительной компании, изготавливающей данные блоки, есть еще сертификаты соответствия и др. Подскажите, пожалуйста, можно ли использовать эти блоки для стен нашего дома?(т.к. альтернативно проект рассчитан и на пенобетонные блоки) Заранее спасибо, Оксана

Здравствуйте, Оксана!
В проекте 137В используются г/б блоки толщиной 375 мм объемным весом 500 кг/м3, марка по прочности В3,5. Соответствуют ли данным характеристикам керамзитобетонны блоки - должен ответить производитель этих блоков. Уважаемая Оксана, задайте, пожалуйста, этот вопрос главному технологу производства.
Алексей из города Екатеринбург написал(а) 20.07.2013:

Добрый день. Очень заинтересовал проект 137В - Феникс, но возник один вопрос: возможно ли убрать " второй свет" ?

Алексей, здравствуйте.
Проем второго света можно убрать по месту силами строителей. В конструкции перекрытия подробна показана сема армирования, на ее основании можно "закрыть" второй свет.
