145A

"Импульс" - современный компактный проект

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
172.70159.1671.43
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)33000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

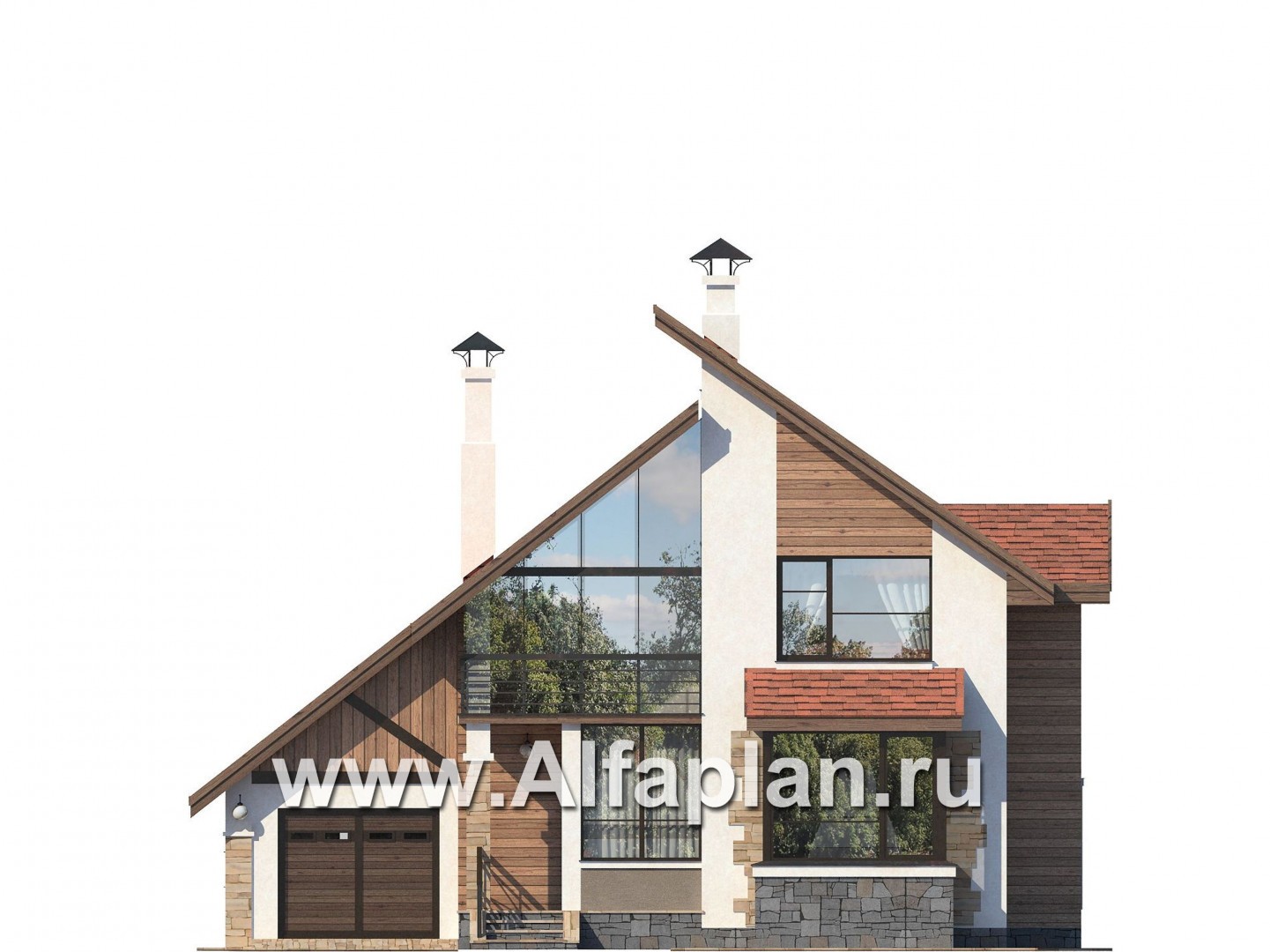

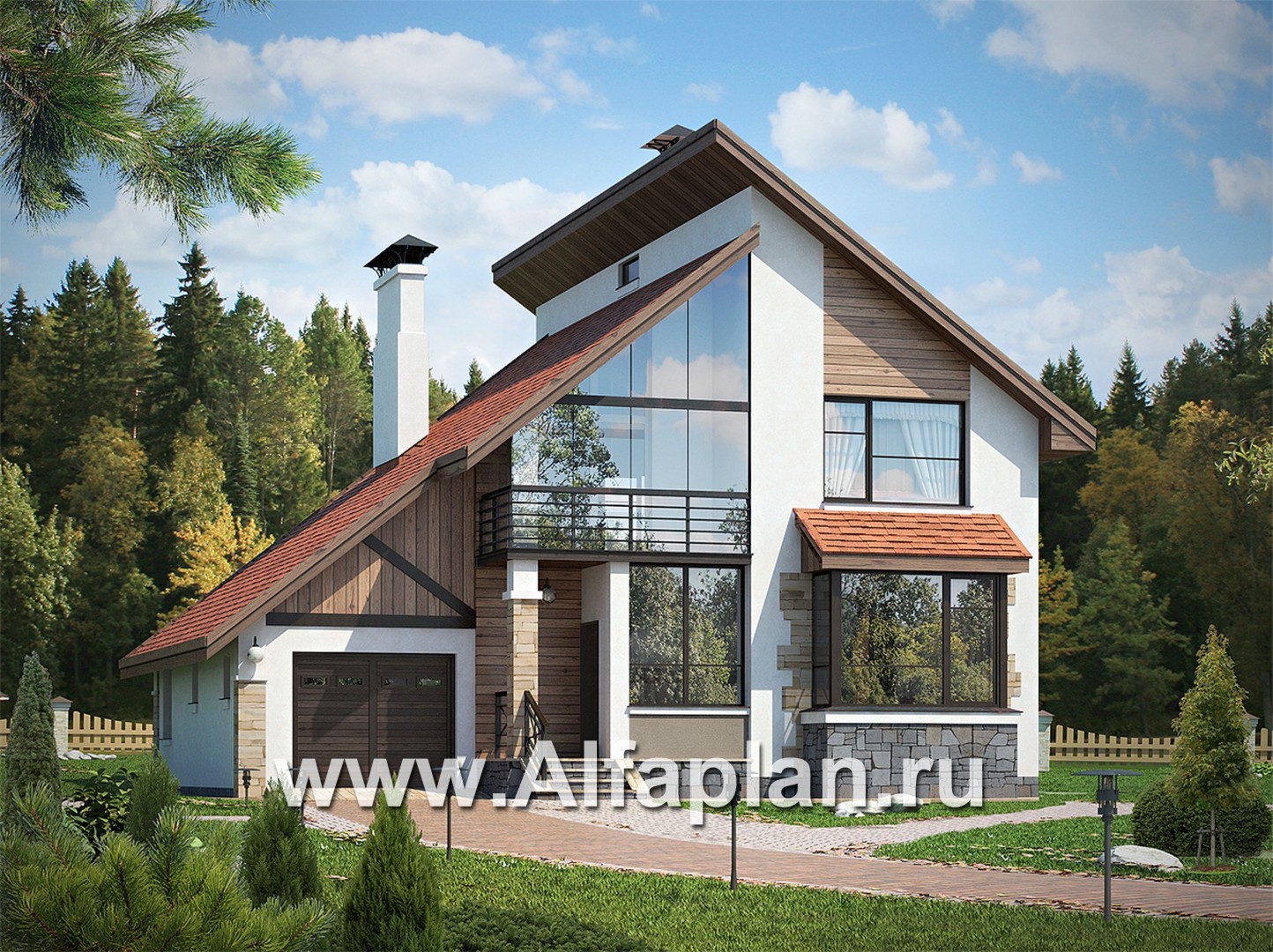

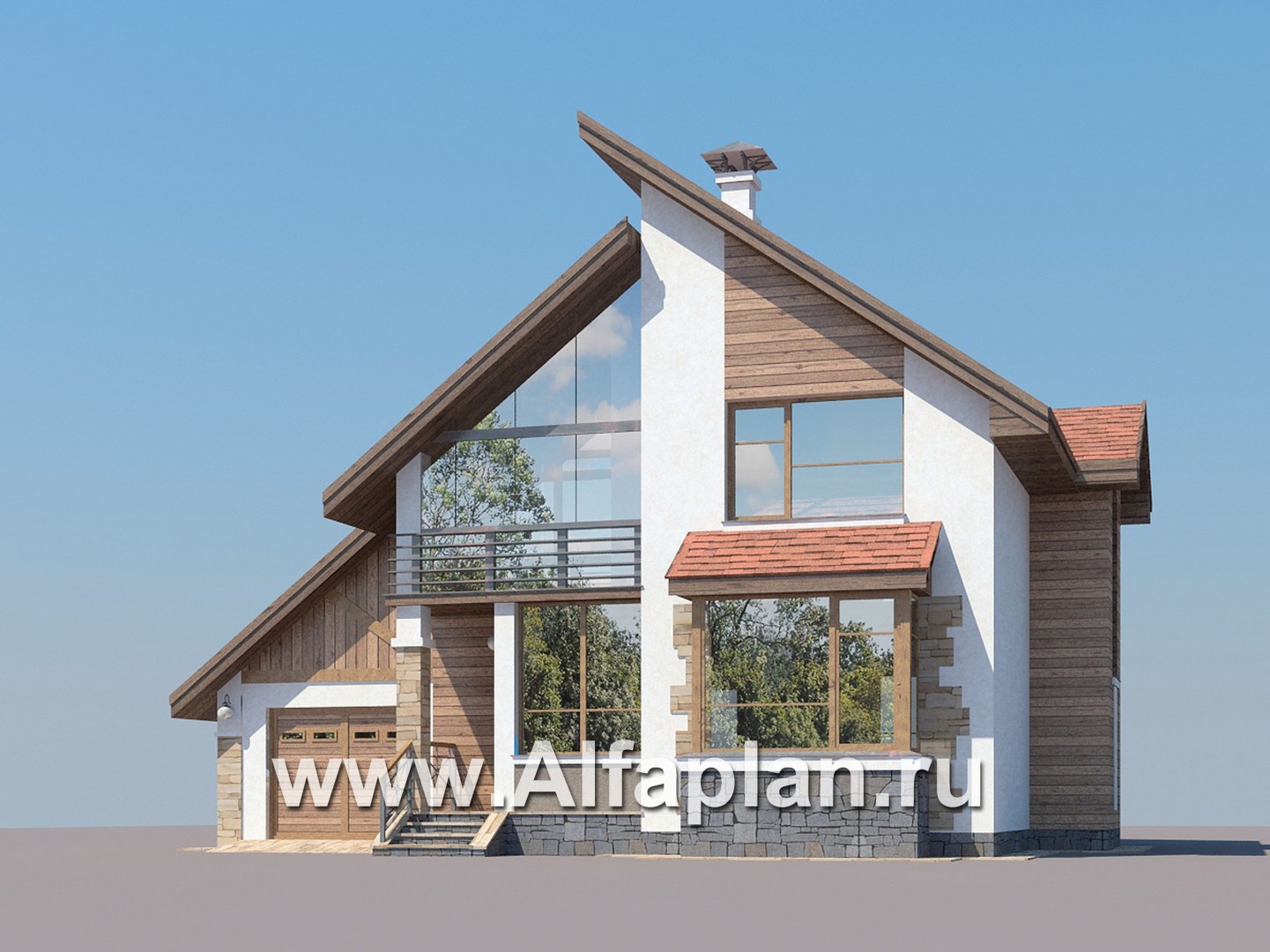

Вид спереди
Вид спереди

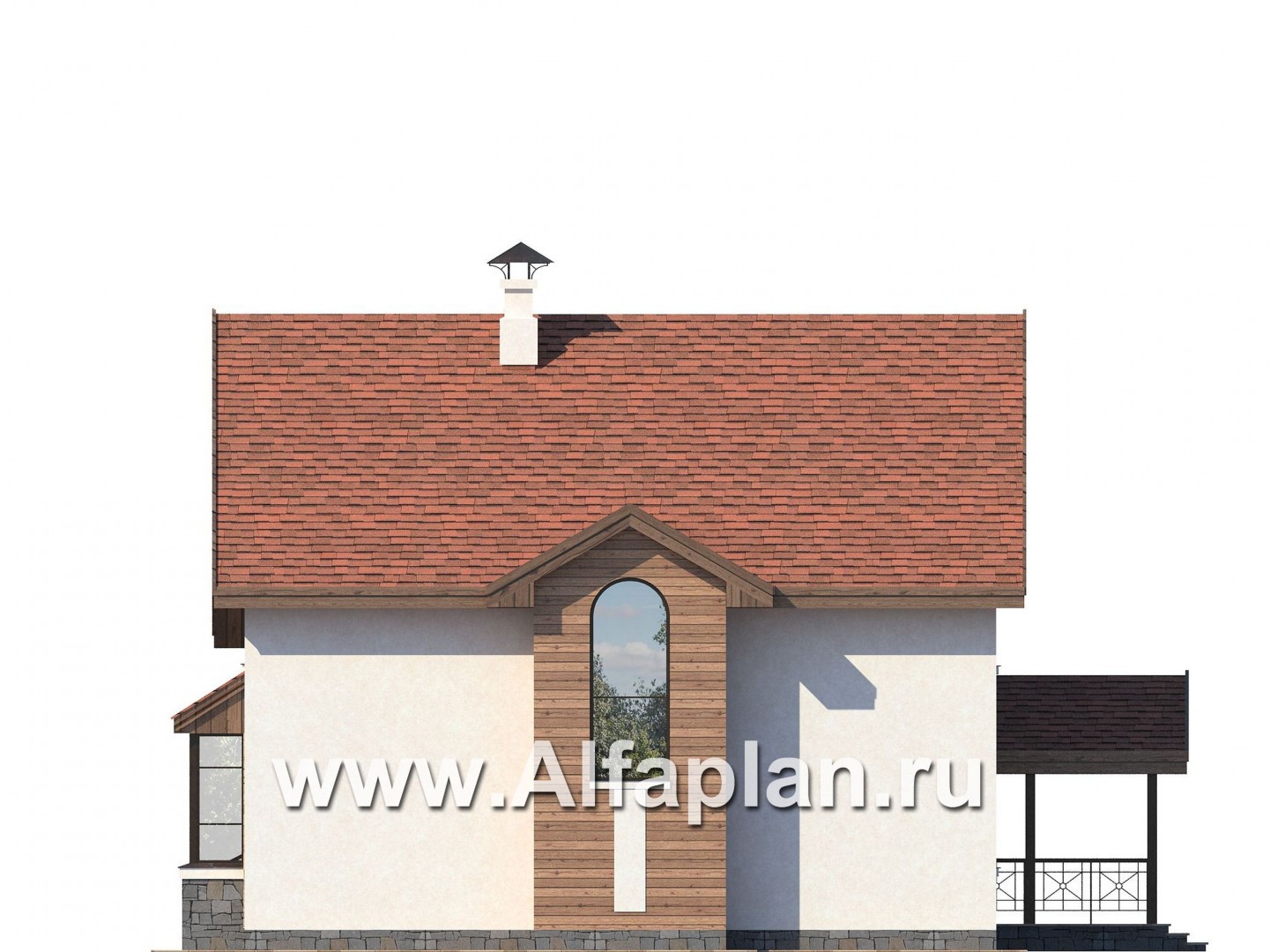

Вид справа
Вид справа

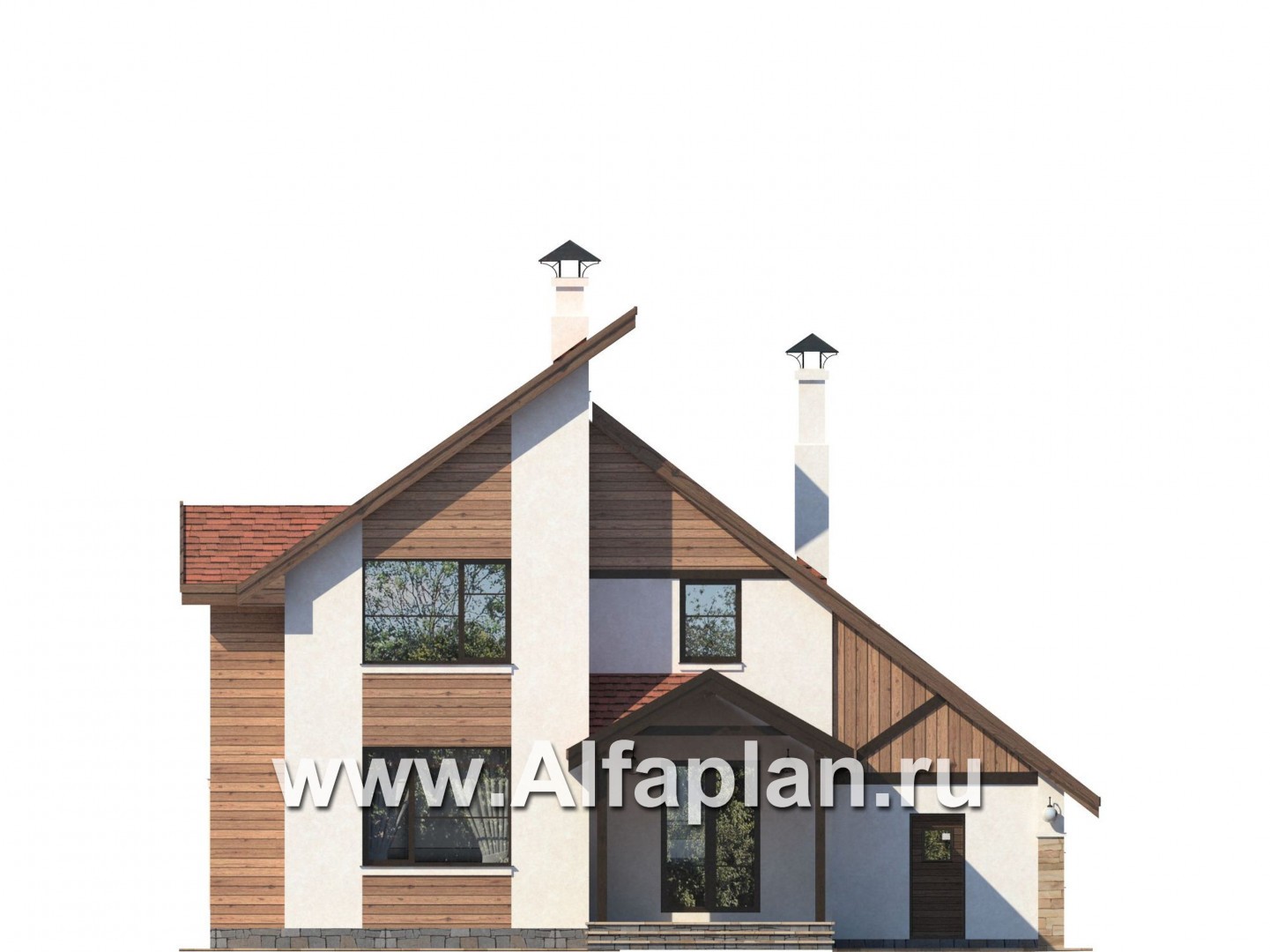

Вид сзади
Вид сзади

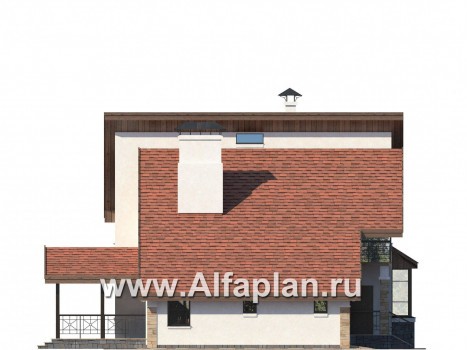

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамонолитная железобетонная плита

35.3 ( толщина 200 мм)  м3
Тип наружных стенгазобетон/кирпич (альтернативно)

84.8/85.9  м3
Тип внутренних стенгазобетон/кирпич (альтернативно)

20.3/20.6  м3
Тип перекрытийиз монолитного железобетона

12.0  м3
Крышапо деревянным стропилам

Тип кровликерамическая черепица

249.0  м2
Наружная отделкаштукатурка с покраской, деревянная вагонка

135,3/63.1  м2
Наружная отделка цоколяоблицовочный камень 21.2

Высота домаот пола 1-го этажа

9.635  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

3.0  м
Высота мансардного скоса1.7 м

Мощность котлаквт

40.0
Расчетная электр. нагрузкакВА

16.92 ( с учетом эл. плиты 8.5)
Утеплительминеральная вата

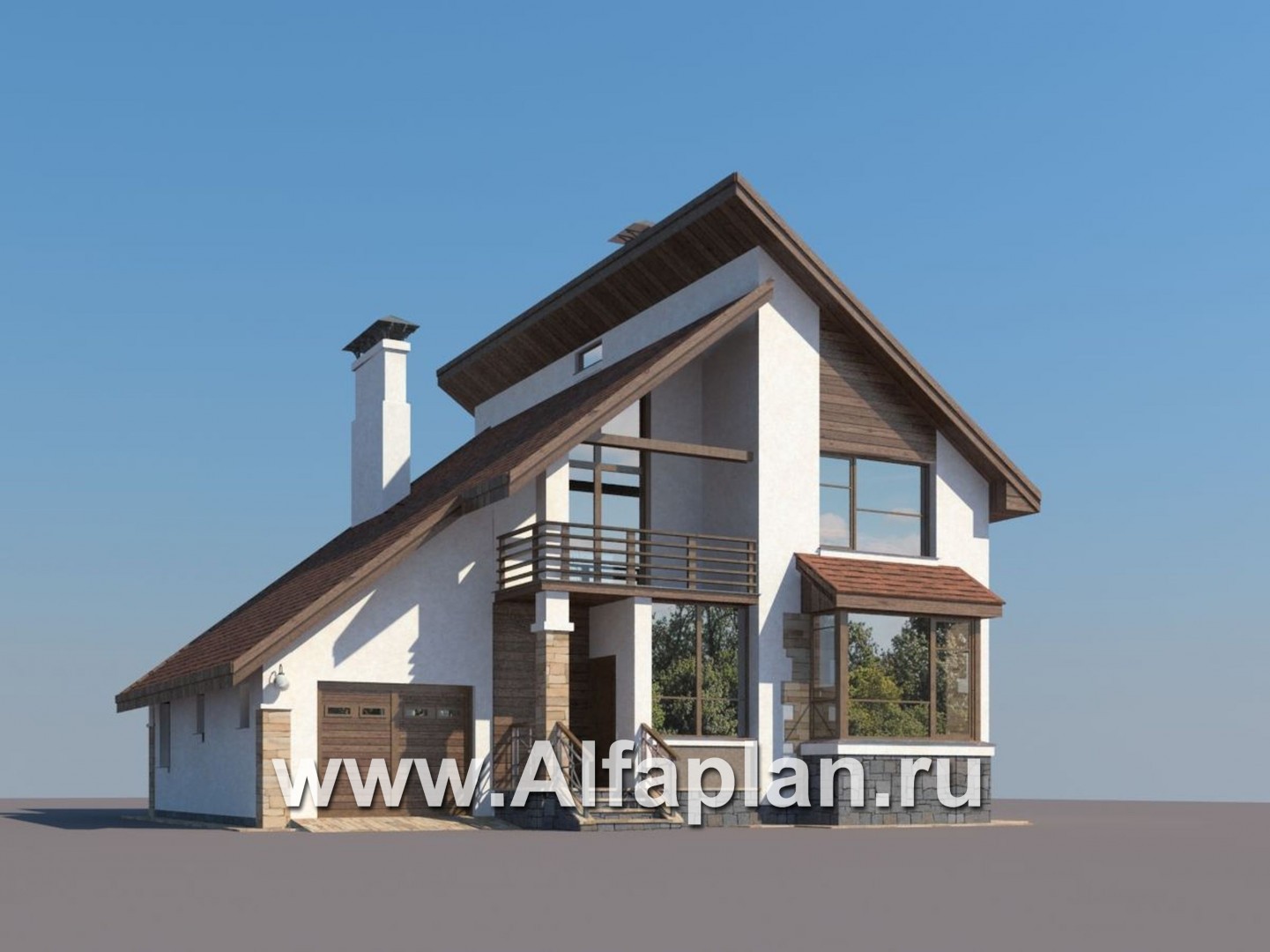

Современный дом с компактным планом, в котором есть все необходимое для жизни семьи. Большие панорамные окна, остекленный балкон формируют «легкий» и свободный облик дома и интерьеры, наполненные светом и воздухом.

В основание дома заложена монолитная ж/б плита, хорошо работающая практически на всех грунтах. В наружных стенах предусмотрен кирпич или газобетон (альтернативно), решение, позволяющие отнести проект в категорию «проекты газобетонных и кирпичных домов». В наружной отделке использованы декоративная штукатурка, облицовочный камень и деревянная вагонка. Впрочем, и цвет, и фактуру, да и сами материалы можете изменять по своему усмотрению и вкусу, меняя, тем самым, облик дома.

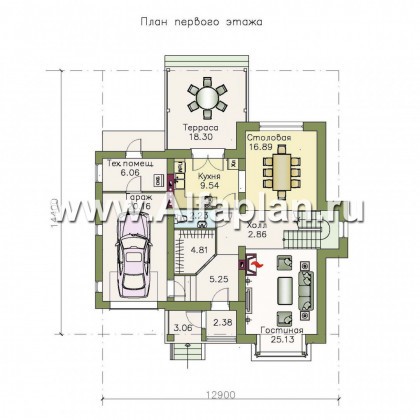

В проекте предусмотрено два этажа — второй мансардный. На первом этаже расположены основные помещения дневного пребывания семьи: гостиная и кухня-столовая, удачно дополненные большой крытой террасой. По желанию террасу можно застеклить, превратив, таким образом, в веранду. Гостиная и столовая решены в одном объеме, визуально разделенным лестницей. Такая планировка очень выигрышна для ориентации дома по сторонам света. Если при посадке дома на участок гостиную придется ориентировать на север, с южной стороны окажется столовая, что спасет положение. При необходимости можно добавить окна на боковом фасаде. С левой стороны к дому пристроен гараж, за ним стоит котельная или иначе – дополнительное помещение для технических нужд. Из котельной есть выход на улицу. Через помещение котельной в проекте предусмотрены ввод и выпуск коммуникаций. Все разводки предусмотрены в границах капитальных стен дома. Также первый этаж дома имеет в наличии гардеробную, санузел и весьма просторный холл, совмещающий открытое пространство холла и столовой.

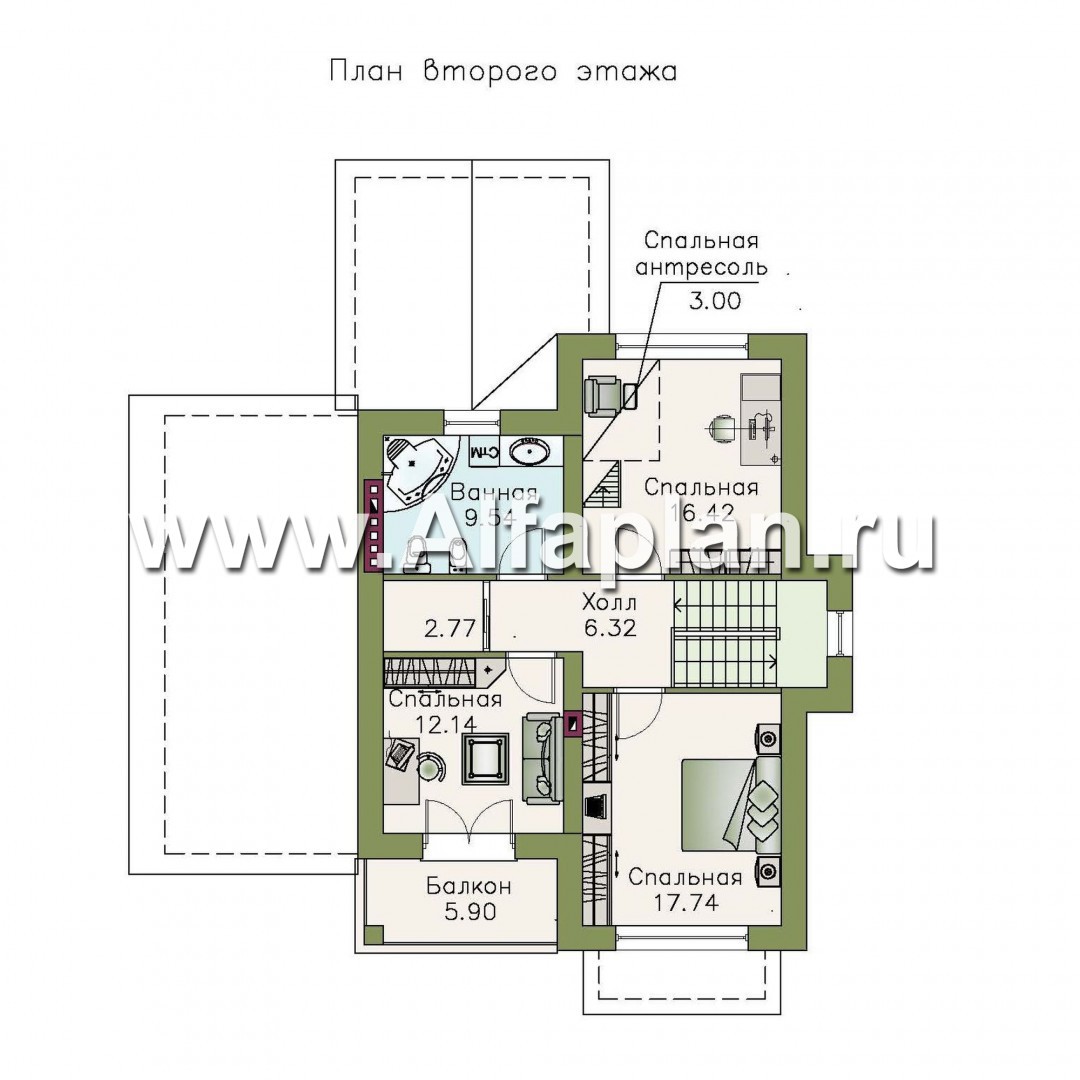

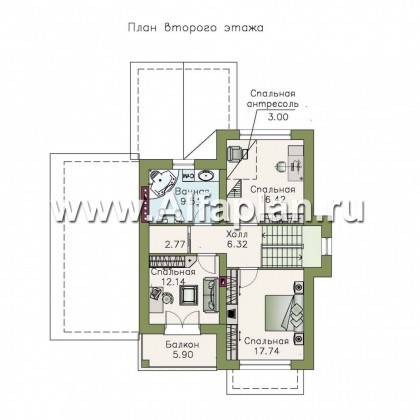

Второй этаж — приватная часть дома с комфортной планировкой. Здесь находятся три спальни, ванная комната и кладовая. Одна из спальных — предположительно, детская, оборудована спальной антресолью. Маленькая спальня с остекленным балконом. Это по достоинству оценят жители «сырого» северо-запада нашей страны.

В нашей коллекции можно увидеть варианты, выполненные в похожем стилистическом приеме, это такие проекты домов как 150А, 150В. Выбор остается за вами.



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Кямиль из города Баку написал(а) 21.05.2014:

Здравствуйте Хотел бы узнать в этом проекте можно ли добавить цокольный этаж с бильярдом сауной тренажером ит.д. Заранее спасибо

Здравствуйте, Кямиль!

Разработка цокольного этажа возможна в объеме паспорта, т.е. корректируются планы, фасады, разрезы. Проект предоставляется без изменений. А также предлагаем рассмотреть аналог проекта с цоколем - проект 22АС: http://www.alfaplan.ru/catalog/item_1777/

Константин из города Гомель написал(а) 25.10.2012:

Здравствуйте! Скажите какова высота 1 этажа и как колеблется высота мансардного этажа (от скольки до скольки)? Опубликуйте пжлст,разрес с высотами

Здравствуйте, Константин! Высота  первого и второго этажей - 3.00 м, уклон кровли начинается с отметки 1.74 м.

Александр из города Астрахань написал(а) 11.06.2012:

А проекты из полистиролбетонных блоков есть?

Александр, здравствуйте.
Если речь идет о тепло блоках, то их возможно использовать при стоительсьве по проектам. Перед их покупках ознакомьтесь с сертификатом. Во всех наших проектах в качестве утеплителя в наружных стенах используется мин. вата.
