136A

"Тренд" - современный загородный дом

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
165.80148.7575,15
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)33000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Перекрытие по деревянным балкам над вторым этажом5000

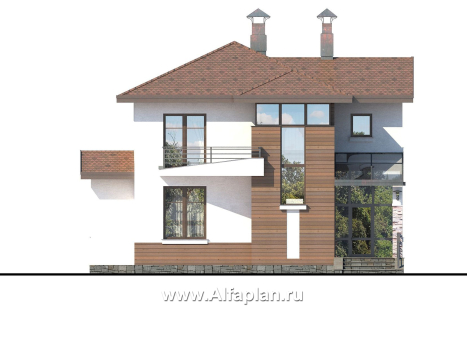

Вид спереди
Вид спереди

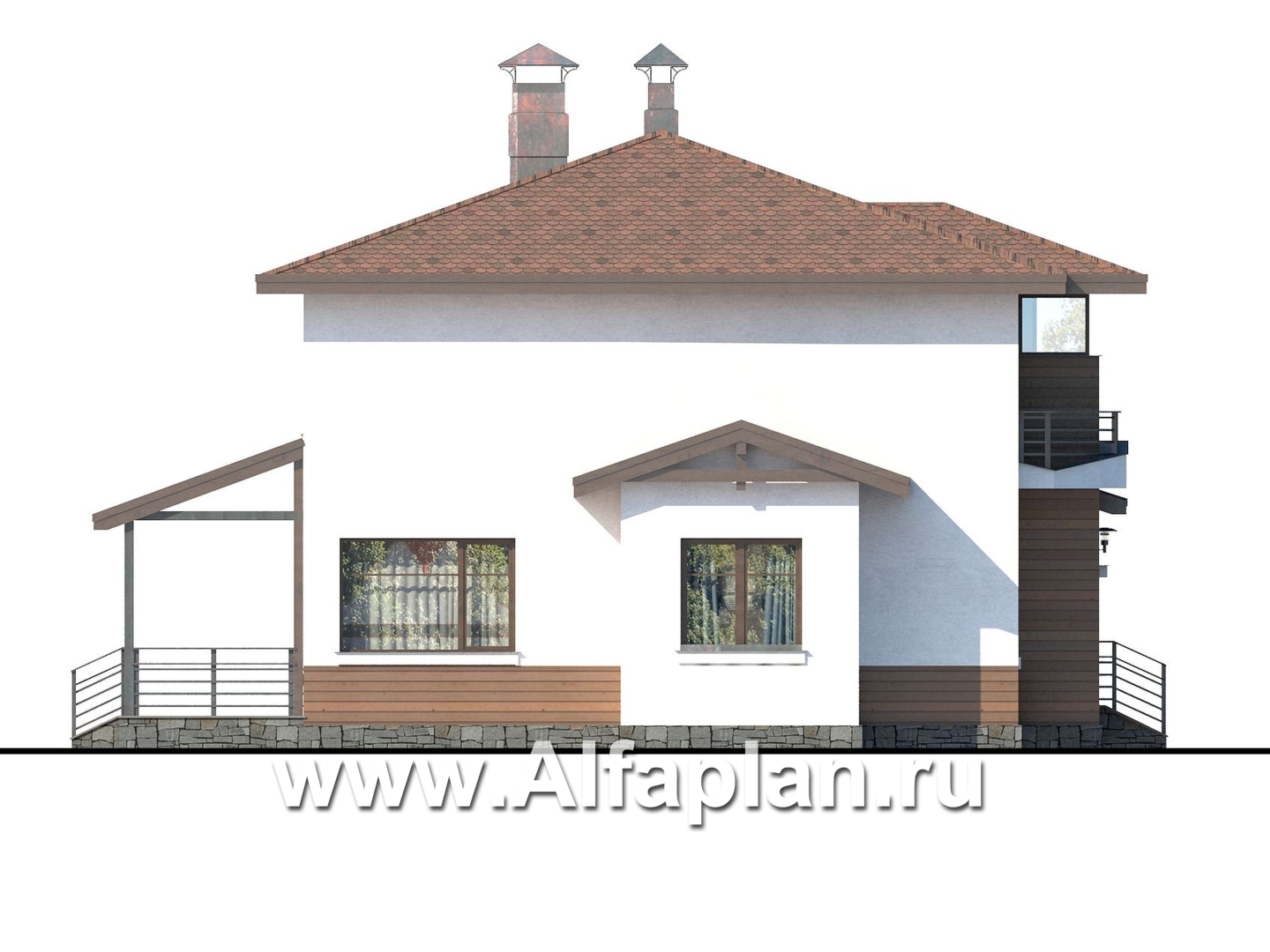

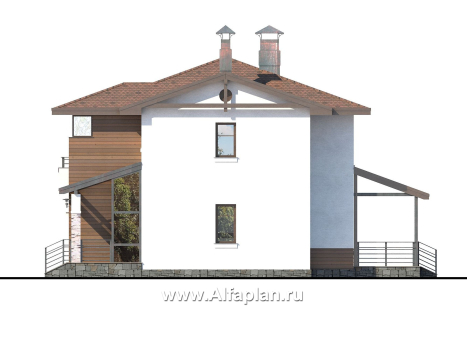

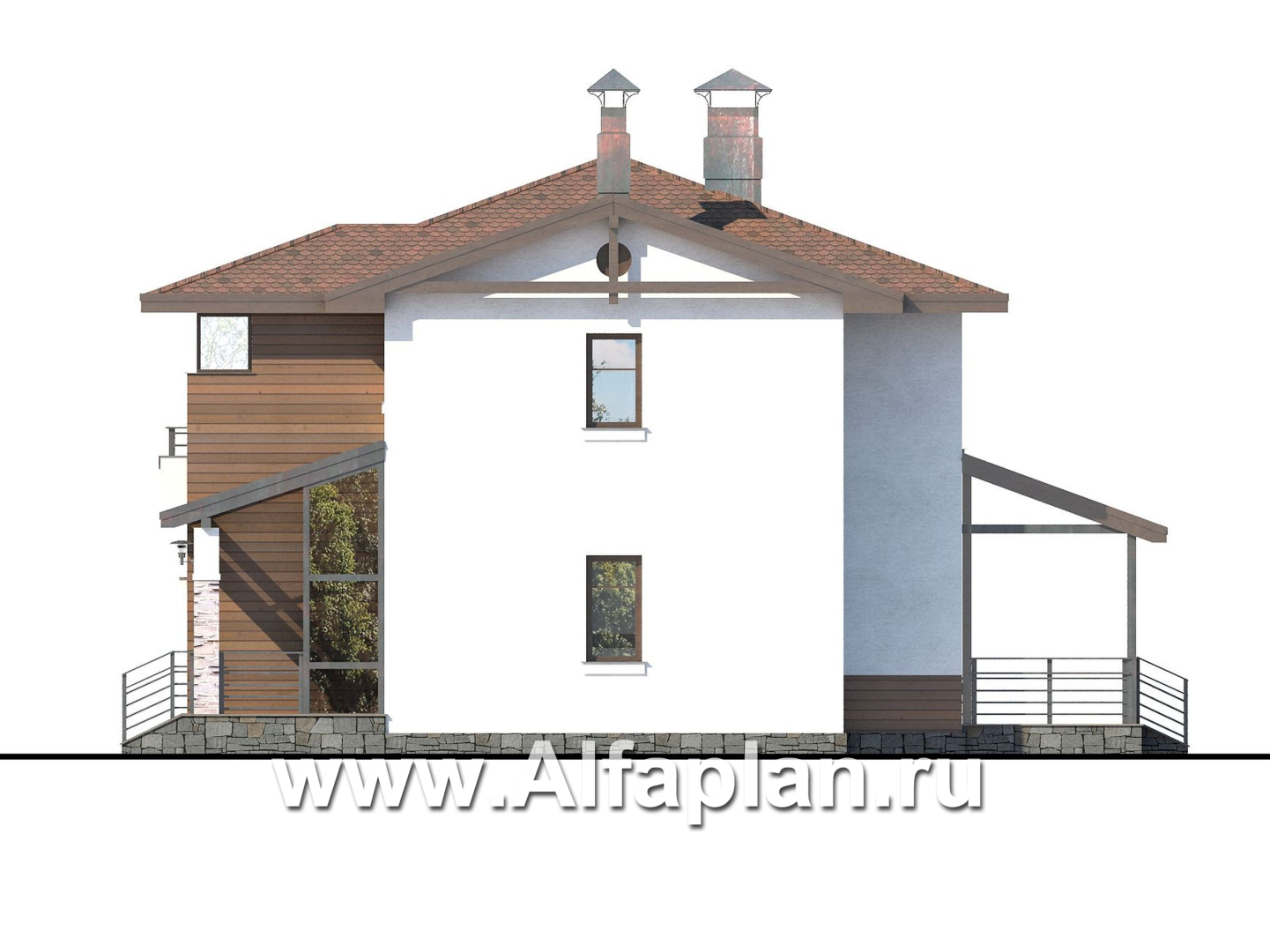

Вид справа
Вид справа

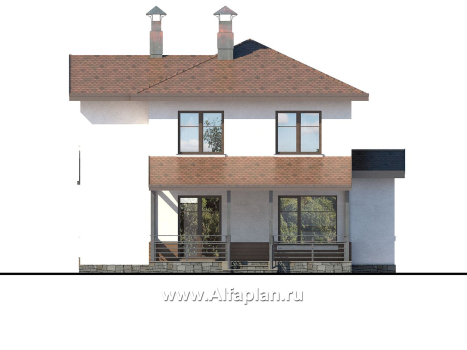

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

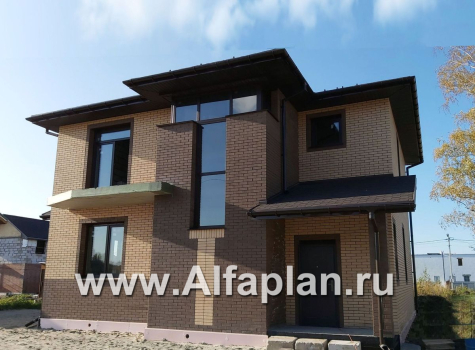

Дополнительное изображение 1 (прямой)

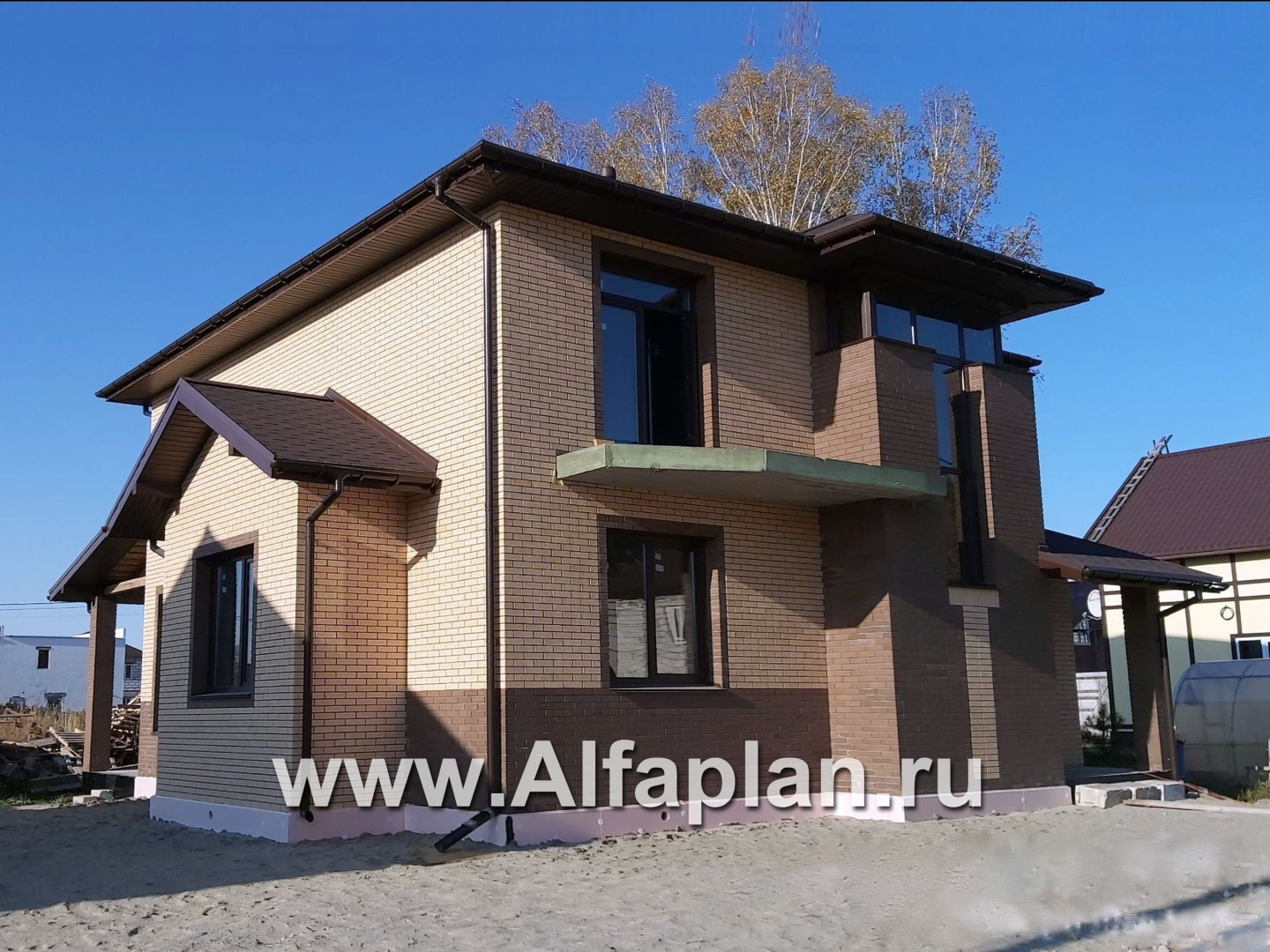

Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

24.0 (толщина 200мм)  м3
Тип наружных стенкирпич или газобетон (альтернативно)

101.9/100.5  м3
Тип внутренних стенкирпич или газобетон (альтернативно)

24.4/24.0  м3
Тип перекрытийнад 1-ым и 2-ым этажом - монолитная ж/Б плита

15.1 + 14.5  м3
Тип кровлинатуральная черепица

186.3  м2
Наружная отделкаштукатурка, вагонка

200.8/55.0  м2
Наружная отделка цоколяискусственный камень 20.1 м2

Высота домаот пола1-го этажа

8.54  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Высота мансардного скосанет

Мощность котлаквт

40.0
Расчетная электр. нагрузкакВа

17.2 ( с учетом эл. плиты 8.5)
Утеплительминеральная вата

Окна


Проект небольшого компактного двухэтажного дома. Архитектура дома, решенная с отсутствием накладного декора и сложных планировок, формирует облик современного дома. Этот проект продолжает серию современных проектов домов нашей коллекции, таких как 106А,136А, 77А и других. В доме два полноценных по высоте этажа и не эксплуатируемый чердак.   Наружные стены дома выполнены  из кирпича или газобетона (альтернативно), что  позволяет отнести его как кирпичным, так и к газобетонным домам. Это своего рода условная группа, или рубрика, в которую можно отнести довольно большую часть проектов коттеджей нашего обширного каталога.

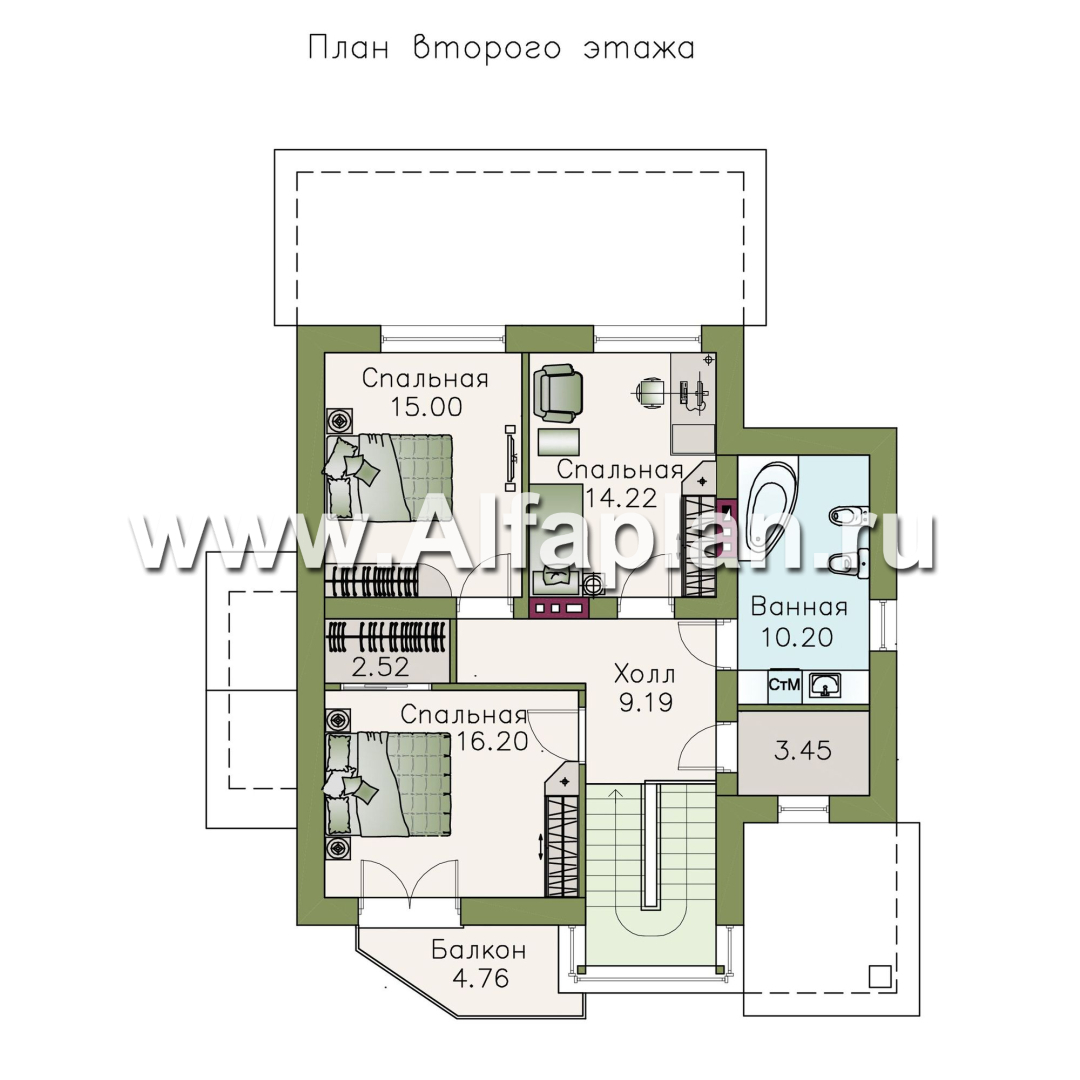

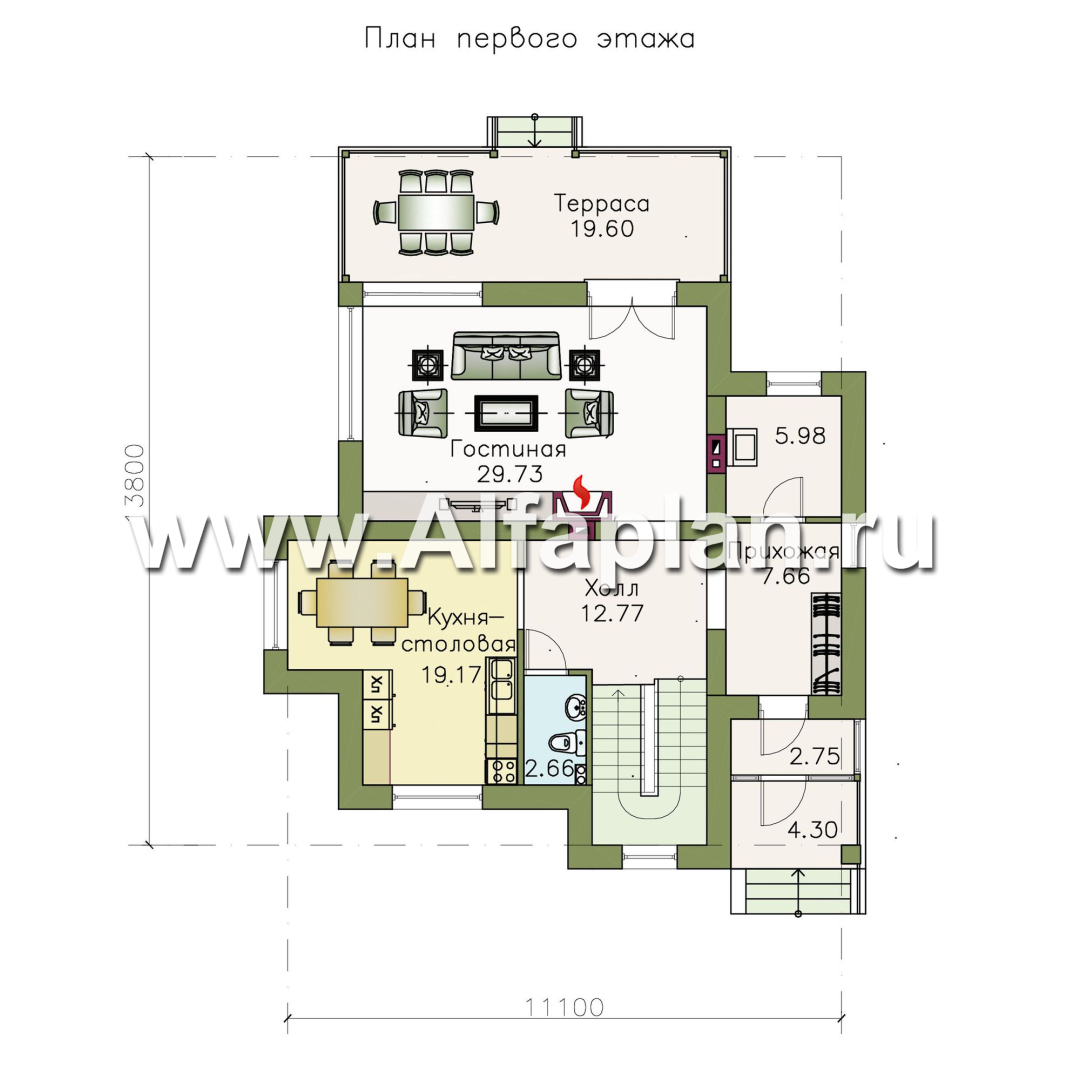

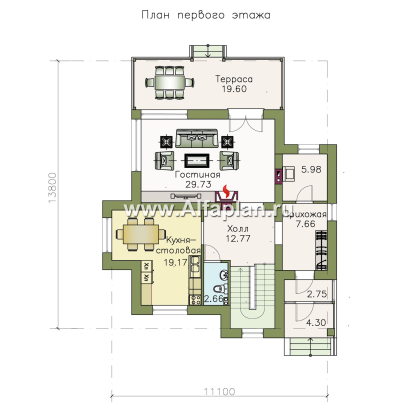

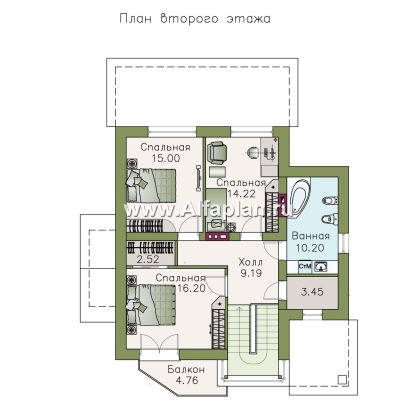

Вход в дом предваряет остекленный тамбур. Из небольшой прихожей можно попасть в котельную и холл - распределительную зону дома. На первом этаже расположены основные помещения дневного пребывания семьи: гостиная и кухня-столовая, удачно дополненные уютной крытой террасой. По желанию террасу можно застеклить, превратив, таким образом, в веранду. Большие окна гостиной делают помещение светлым и формируют интерьер. Камин добавляет ему уюта. При расположении дома на участке желательно, чтобы гостиная выходила на южную сторону и смотрела окнами в сад. Тогда, через эти панорамные окна картины окружающего ландшафта будут смотреться особенно выигрышно. На втором этаже расположены три спальни, ванная комната и кладовая. Спальня хозяев дома оборудована небольшой гардеробной и имеет балкон. Ванная и кладовая имеют  естественное освещение. Естественное освещение есть и в холле благодаря вертикальным окнам, расположенным  в лестничном пролете. В наружной отделке дома использованы декоративная штукатурка и деревянная вагонка. Впрочем, и цвет, и фактуру, да и сами материалы можете изменять по своему усмотрению и вкусу, меняя, тем самым, облик дома. Существует вариант дом с навесом для автомобилей — проект 136А.

Также, если что-то вас не устроило в этом доме, в нашей коллекции вы всегда сможете подобрать проекты коттеджей с похожей площадью, планировкой и архитектурным решением, а если захотите, сможете переключиться на большой выбор совершенно уникальных проектов, не вариативных – в нашей базе и того, и другого предостаточно. Планировка дома не исключает и возможность блокировки с зеркальным вариантом проекта со стороны прихожей ( котельной).

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Иван написал(а) 13.07.2016:

Вопрос по проекту 136A Возможно ли сделать перекрытия плитами,а не монолитом!?

Здравствуйте, Иван!

вариант сборных перекрытий в проекте возможен. Его могут выполнить Ваши строители самостоятельно. В случае применения газобетонных боков в качестве несущих стен необходимо будет выполнить монолитный пояс. Если Вам необходимо конструкторское решение, мы также  можем выполнить такую работу. Стоимость и сроки указаны в разделе Сервис для заказчиков. В этом случае при заказе проекта  укажите, пожалуйста, марку плит, которую Вы планируете использовать или пришлите ссылку на завод изготовитель.

Алексей из города Барнаул написал(а) 18.02.2013:

Здравствуйте! Ответе пожалуйста, а площадь холла на первом этаже складывается с учетом площади занимаемой лестничным проемом или без?

Добрый день.
Площадь холла считается с частичным учетом лестницы, до высоты 1.4 м от пола
михаил из города воткинск написал(а) 17.02.2012:

Скажите плиз точные размеры дома- наружная коробка без террасы!

Михаил, здравствуйте.
Габаритные размеры коробки дома 12.3 х12.0 м без террасы и лестницы с учетом толщины наружных стен.
