139A

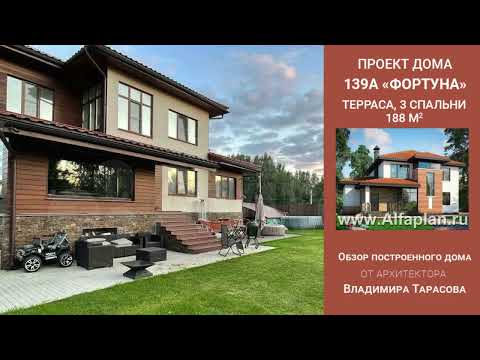

"Фортуна" - современный коттедж с высокой гостиной

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
188.50168.4789.08
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)38000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000



Вид спереди
Вид спереди
Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

36.1 (В25)  м3
Тип наружных стенкирпич или газобетон (альтернативно)

101.9/100.5  м3
Тип внутренних стенкирпич или газобетон (альтернативно)

10.9/10.7  м3
Тип перекрытиймонолитные ж/б над 1 эт. по деревянным балкам - над 2 эт.

12.9(В25)  м3
Крышастропильная конструкция

Тип кровлинатуральная черепица

236.3  м2
Наружная отделкаштукатурка, вагонка

156.9/62.9  м2
Наружная отделка цоколя20.9 м2

Высота домаот пола 1-го этажа

8.87  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Высота мансардного скосанет

Мощность котлаквт

45
Расчетная электр. нагрузкакВА

16.8( с учетом эл. плиты 8.5)
Утеплительминеральная вата


Проект двухэтажного дома с удобной, рациональной планировкой и лаконичными фасадами – современное  жилье для небольшой семьи. Входной блок включает в себя крыльцо с двухсторонними ступеньками и застекленный тамбур. Отдельный вход с крыльца дома ведет в котельную. Стоит отметить, что кровля  коттеджа  выполнена из натуральной черепицы. Такая кровля особенно актуальна в южных регионах, так как она менее подвержена нагреванию.

Особенно хочется остановиться на материалах, предусмотренных по проекте для возведения наружных стен – это удобное и довольно стандартное решение. В этом проекте можно использовать как кирпич, так и блоки из газобетона и поэтому коттедж 139А можно отнести в рубрику «проекты домов из газобетона и кирпича».

Из тамбура попадаем в свободный холл. Слева от входа находится вместительный встроенный шкаф, а справа  разместилась деревянная лестница на второй этаж. Эркер главного фасада как-раз и предназначается для лестницы, а  вертикальное окно эркера прекрасно ее освещает. На первом этаже расположены основные помещения дневного пребывания семьи: гостиная и кухня-столовая, удачно дополненные террасой. Если террасу застеклить, то получится отличная веранда. Здесь можно будет устроить зимний сад, а  в зимние дни за чашкой чаю  наслаждаться пейзажами за окнами. Большие угловые окна гостиной делают помещение светлым и формируют интерьер, а наличие камина придает  гостиной  особый уют и теплоту. К достоинствам планировки можно отнести наличие жилой комнаты на первом этаже. Это по праву оценят семьи, где есть пожилые люди. Второй этаж по площади меньше первого. Здесь расположены три спальни и ванная комната. Выход на лоджию из холла второго этажа. Лоджия располагается над террасой. Все помещения, включая ванную и холл, имеют хорошее естественное освещение. Хотелось бы напомнить, что в проекте имеется и зеркальное изображение коттеджа и его поэтажная планировка. Это будет полезно при выборе места на вашем участке под строительство дома, учитывая освещенность участка и его удаленность от соседних строений.

Если вам понравился проект 139А, но некая деталь в нем вас не совсем устроила – смело заходите в наш каталог и находите там проекты домов-вариации 139А. Если же вы вообще настроились на что-то другое – не волнуйтесь, наш каталог также содержит огромное количество уникальных объектов.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Сергей из города Южно-Сахалинск написал(а) 05.05.2014:

Добрый день! Хороший проект, думаю о гпзоблоке. Подскажите, пожалуйста, какая высота крыши по проекту? Возможен ли мансардный этаж? И как будет ленточно-свайный фундамент для такого дома? Местность слегка болотистая.

Сергей, здравствуйте.
Благодарим за внимание к нашим проектам и обращение в нашу студию.
Высота конька по проекту - 8.70 м., отметка земли - - 0.6м., т.е. полная высота дома - 9.3 м. Высота чердака переменная, максим. высота под коньком - 2.0 м. По проекту эксплуатация чердака не предусмотрена.
Конструкция фундамента в первую очередь определяется характеристикой грунтов участка.

Если Вам рекомендован свайный фундамент, следовательно его и нужно применять.Как правило,  такую конструкцию выполняют специализированные компании или сами строители по месту. Мы такую конструкцию не разрабатываем, но это, конечно, не исключает возможности ее применения.

Андрей из города Екатеринбург написал(а) 22.05.2013:

вопрос по проекту коттеджа 139A: 1. хотим на втором этаже сделать доп. помещение с узким окном рядом с ванной (вход и дверь из ванны) и уменьшаем спальную (15,97м) до балки (где дверь)? можно так сделать и врезать окно? Это будет "постирочная". 2.Место где планирется дом: под небольшим уклоном, целесообразней использовать ленточный фундамент? 3. для чего нужен "паспорт проекта"?

Андрей, здравствуйте.
Да, Вы можете на площади спальни 15.97 м2 выгородить место для постирочной. С этой задачей справятся строители, вносить изменения в проект не требуется.
Значительный рельеф на участке, действительно может потребовать изменение фундамента на ленточный. Такой вариант может разработать наш конструктор за доплату, с этой м могут справится и Ваши строители.

Александр из города Одесса написал(а) 04.04.2013:

Здравствуйте, возможно ли переделать фундамент для этого проекта на ленточный с учетом сейсмоустойчивости (для Крыма) и сколько это будет стоить ?

Александр, здравствуйте.
Извините, пожалуйста, за задержку с ответом.
Конструкция фундамента в первую очередь определяется характеристикой грунтов участка.
Если в результате геологических изысканий рекомендован ленточный фундаменты, следовательно его и нужно применять. Мы можем разработать для Вас такую конструкцию. Для этого от Вас потребуется Инженерная геология участка либо указание района строительства. Конструктор на основании этих данных разрабатывает конструкцию ленточного фундамента ( монолитного или сбоного). Стоимость такой работы сегодня 17000 рубл., сроки -7-10 раб. дней. Более подробную информацию можно посмотреть в разделе Сервис для Заказчиков на сайте.
Но для сейсмической зоны наши проекты не рассчитаны и мы такие работы не выполняем.
