452A

"Галерея" - коттедж c балконом-галереей на 2-ом этаже

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
174.70164.3787.52
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)33000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - ленточный монолитный глубиной заложения 1,9м5000


Вид спереди
Вид спереди

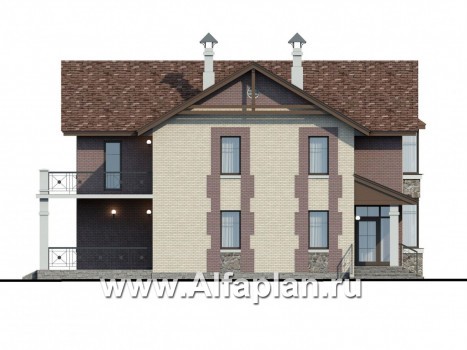

Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолтная ж/б плита

41.7( толщина 250мм)  м3
Тип наружных стенкирпич 380мм или газо(пено)бетон 375 мм(альтернативно)

105.4/103.7  м3
Тип внутренних стенкирпич или газобетон (альтернативно)

16.85/16.65  м3
Тип перекрытиймонолитные ж/б над 1 эт. по деревянным балкам - над 2 эт.

18.5  м3
Крышастропильная конструкция

Тип кровлибитумная черепица

196.3  м2
Наружная отделкалицевой кирпич, штукатурка

251.6  м2
Наружная отделка цоколяоблицовочный камень-15.7 м2

Габаритные размеры домакоробка дома без лестницы, террасы и эркера

9.5 x 14.0  м
Высота домаот пола 1-го этажа

8.96  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.92  м
Утеплительминеральная вата


Двухэтажный дом с остекленным эркером  привлекает внимание изысканной сдержанностью и удобной рациональной планировкой. Проектом предусмотрены два полноценных по высоте этажа, подвал отсутствует, чердак не эксплуатируется. Если есть необходимость в гараже или стоянке для машины можно рассмотреть проект 452Е. Он дополнен навесом для двух машин.
На первом этаже дома расположена зона дневного пребывания семьи. Гостиная и столовая решены в одном объеме. С кухней они соединены через арочный проем, от прихожей визуально отделены открытой лестницей. На прихожей хочется остановиться отдельно, это едва-ли не самое привлекательное место в доме: светлое, красивой формы с остекленным эркером. Из кухни можно выйти на крытую террасу. В теплое время года она может стать излюбленным местом отдыха семьи, а ее кровля служить отличным солярием. Котельная расположена при входе в дом. На втором этаже проектом предусмотрены три спальни, светлая ванная комната и душевая. Уникальной особенностью дома является эффектная балкон-галерея второго этажа, откуда можно войти во все спальные и увидеть второй свет гостиной. На чердак ведет лаз с выдвижной лестницей.
В основание дома заложена монолитная ж/б плита, подвал отсутствует. В наружных стенах предусмотрено использование кирпича или газобетона, автоматически позволяющее рассматривать этот дом и как кирпичный и как газобетонный. Если в этом доме вам что-то не понравилось, имеет смысл рассмотреть другие готовые проекты, которых достаточно в нашей коллекции.
