143A

"Примавера" - компактный загородный дом 143A

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
143.50130.8289.05
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)33000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

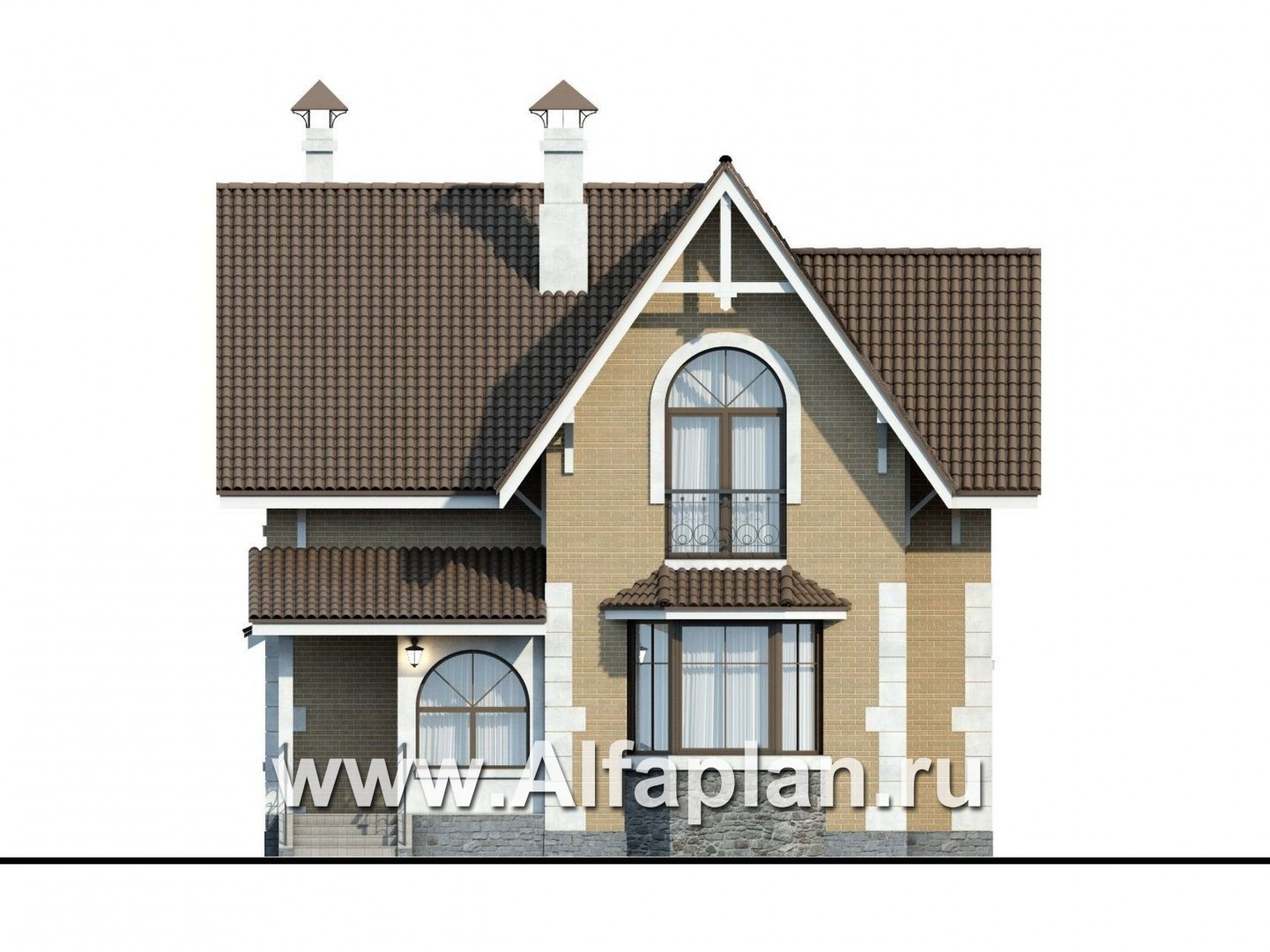

Вид спереди
Вид спереди

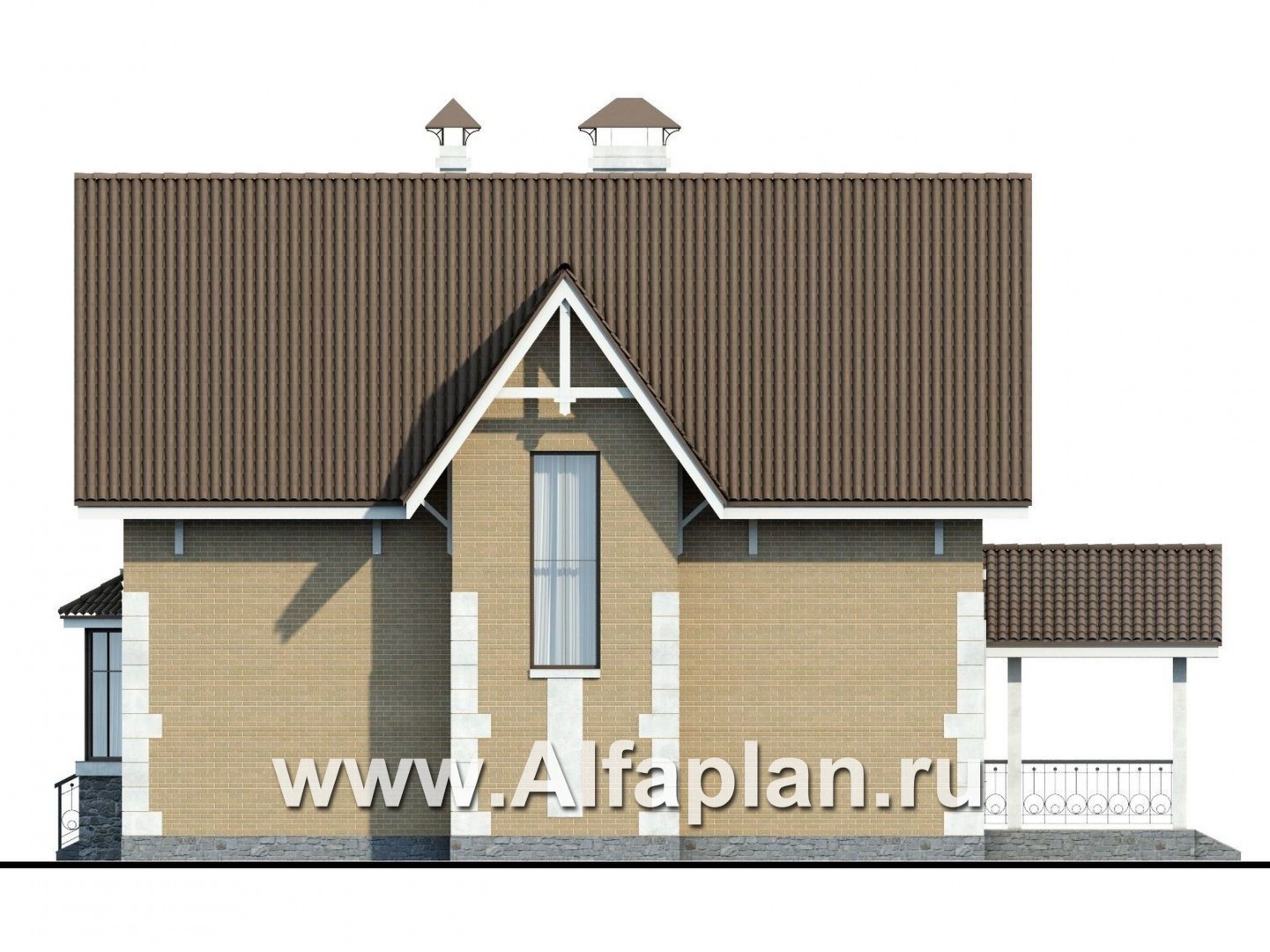

Вид справа
Вид справа

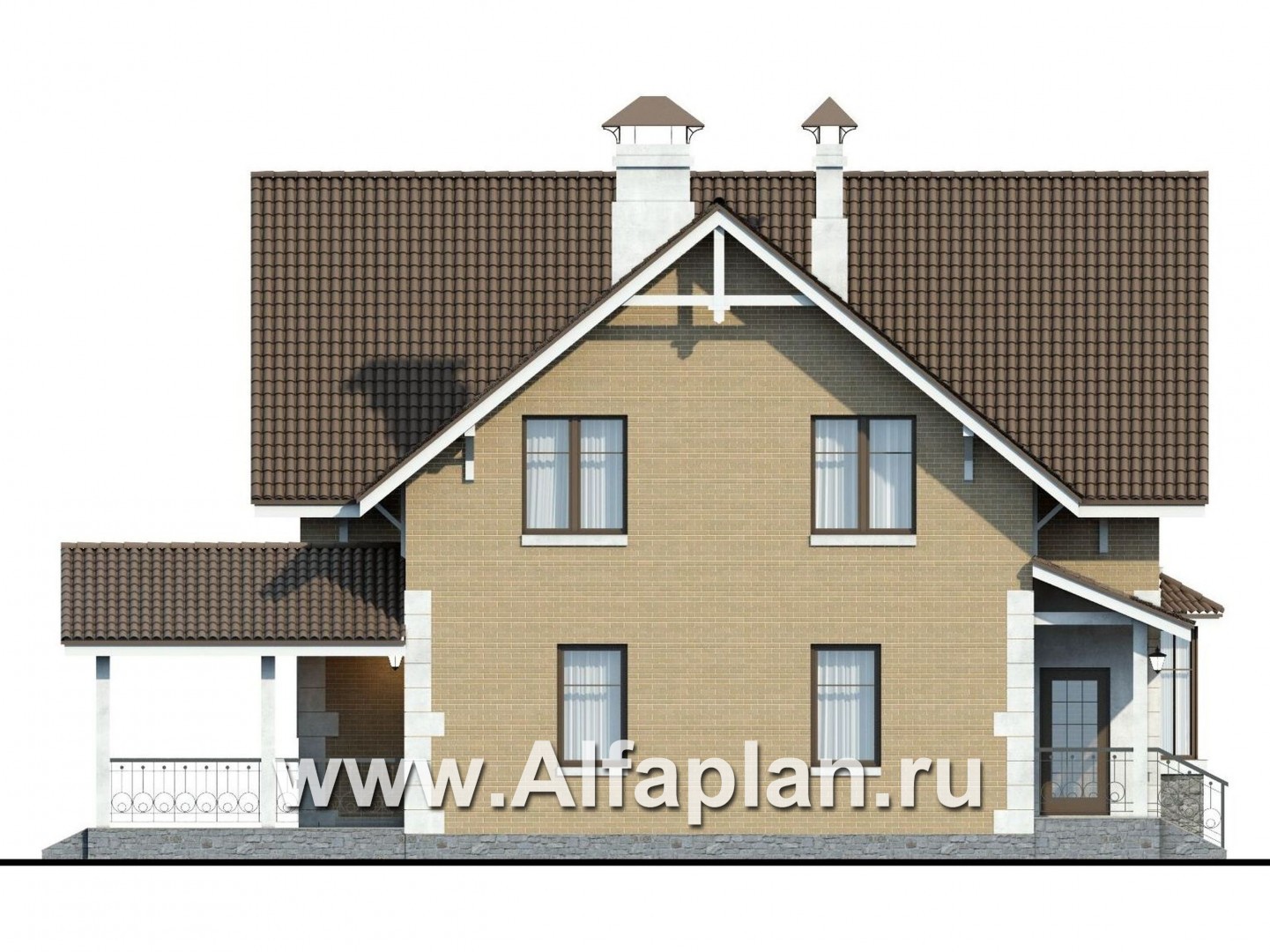

Вид сзади
Вид сзади

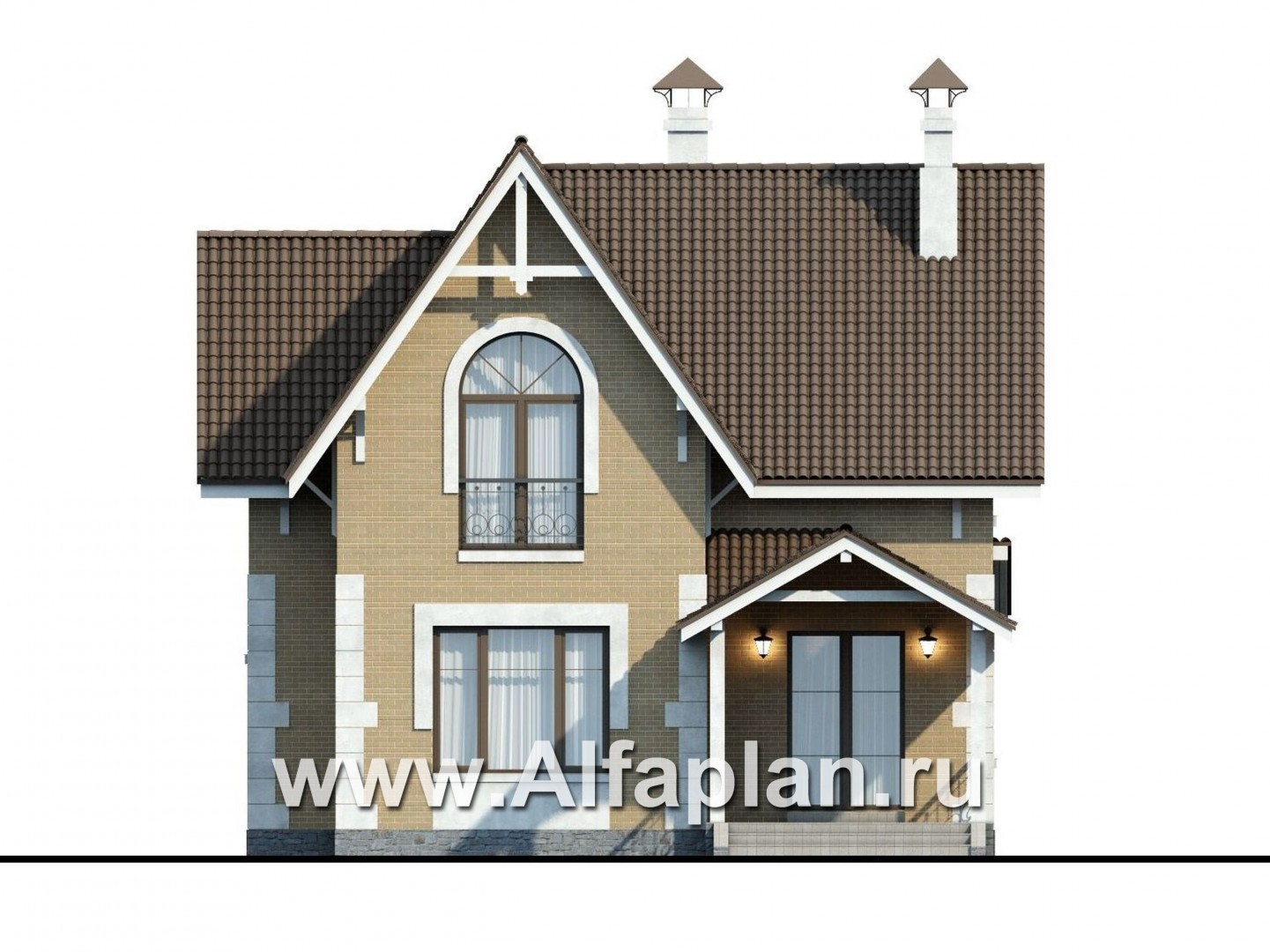

Вид слева
Вид слева

Дополнительные изображения к проекту:

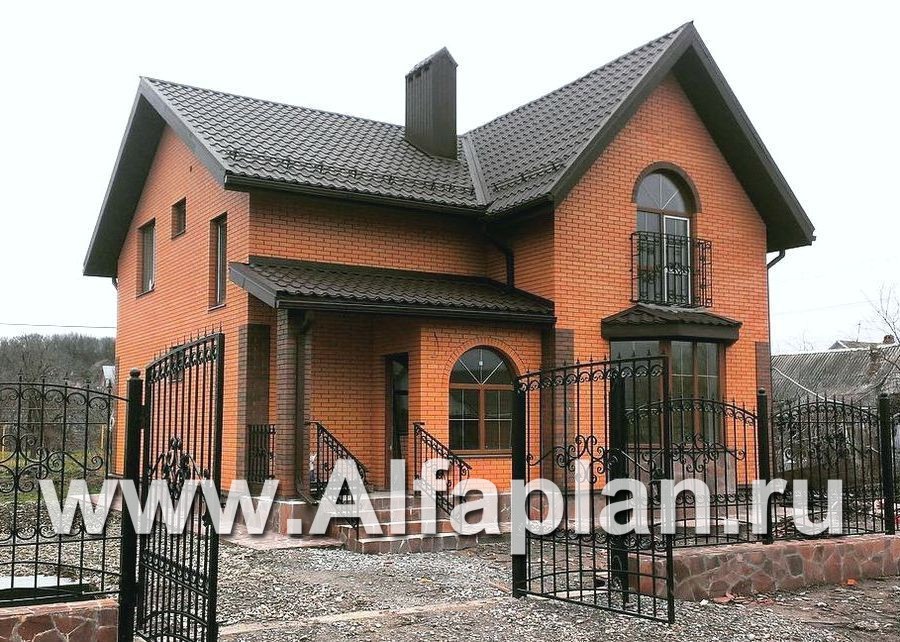

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

28.1 (В25 толщиной 200мм)  м3
Тип наружных стенкирпич или газобетон (альтенативно)

90.2/89.1  м3
Тип внутренних стенкирпич или газобетон (альтенативно)

14.7/14.5  м3
Тип перекрытиймонолитные ж/б

12.0  м3
Крышастропильная конструкция

Тип кровликерамическая черепица

234.0  м2
Наружная отделкалицевой кирпич, штукатурка

230.0/30.9  м2
Наружная отделка цоколяоблицовочный камень

Габаритные размеры домабез террасы и эркера

10.1 х 12.2  м
Высота домаотпола 1-го этажа

9.055  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

3.0  м
Высота мансардного скоса1.7 м

Мощность котлаквт

40
Расчетная электр. нагрузкакВА

16.3 ( с учетом эл. плиты)
Утеплительминеральная вата

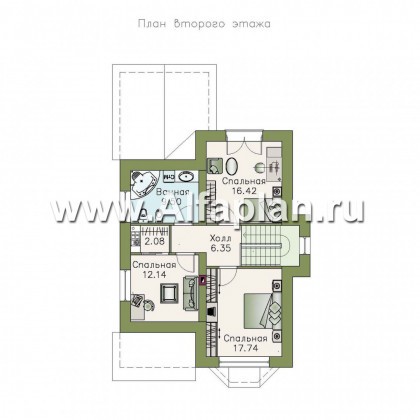

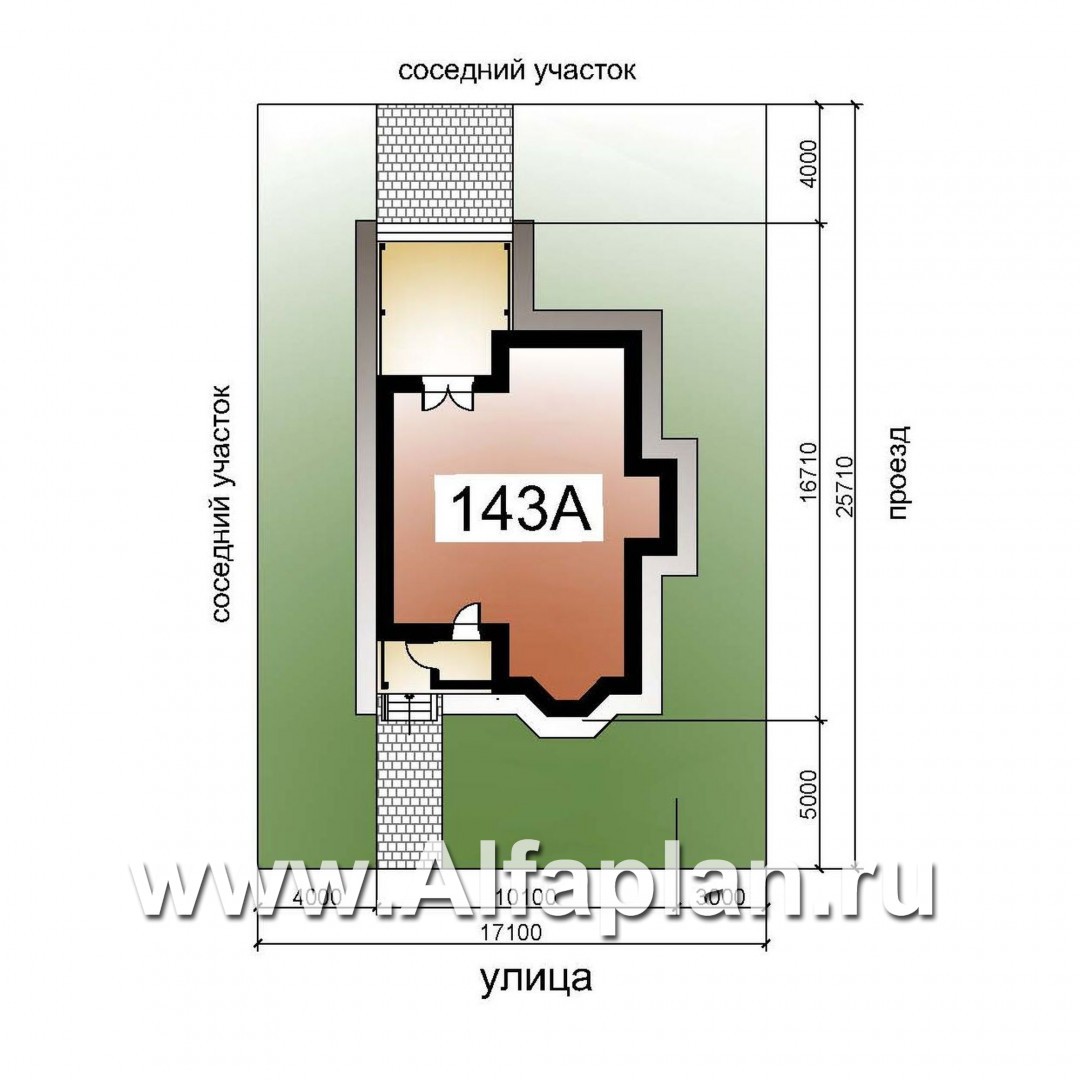

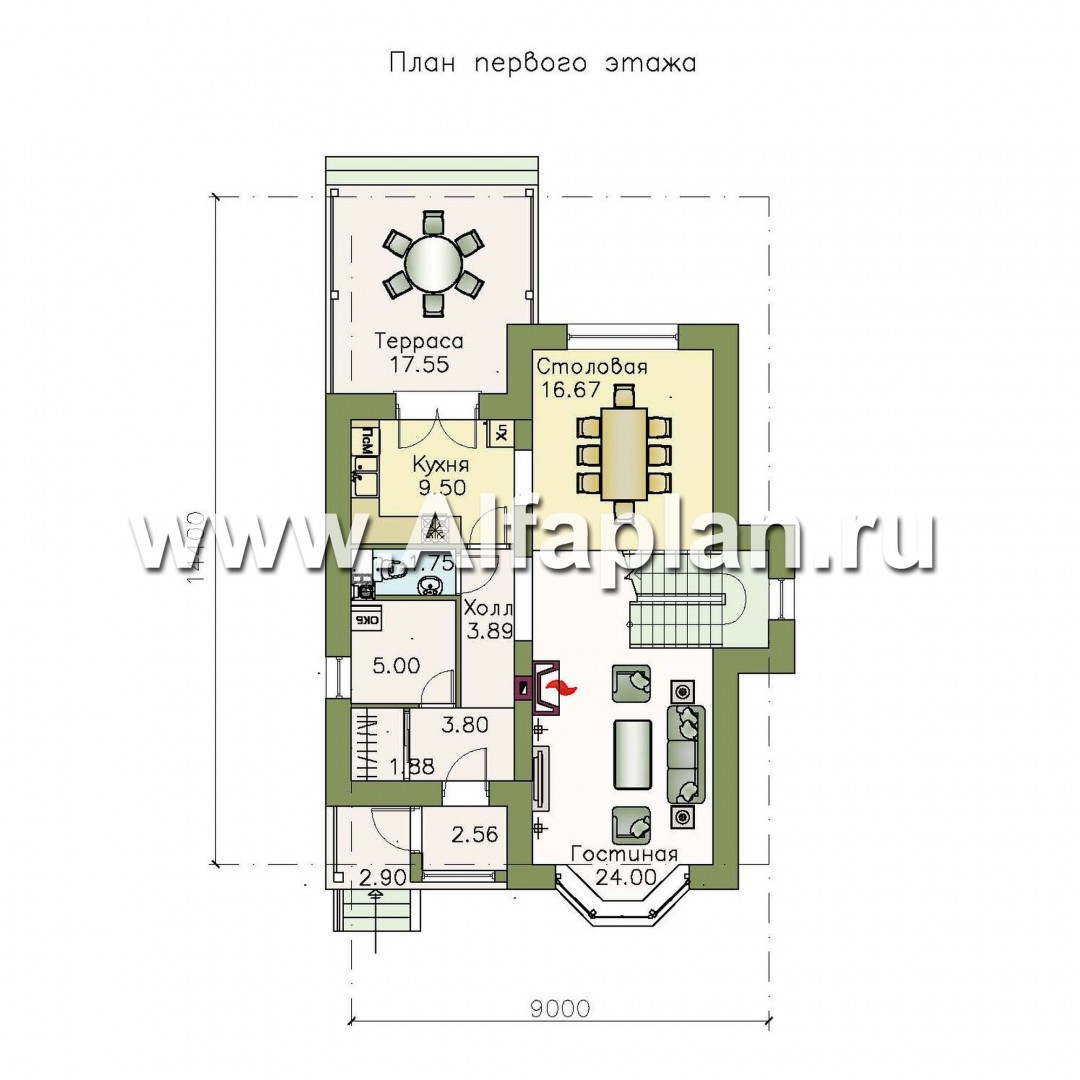

143А. Проект этот дом может рассматривать как образец современного компактного, экономичного загородного дома. Небольшая ширина (10.0 м) позволит вписать его в узкий участок. Небольшой строительный объем, рациональная планировка, оптимальное конструктивное решение позволят причислить его к экономичным постройкам. При этом облик его отнюдь не аскетичен, он имеет привлекательный внешний вид с выразительным архитектурным решением. Благодаря этой своей универсальности этот дом отлично подойдет для жизни практически любой небольшой семьи среднего достатка. В доме два этажа, второй — мансардный, небольшой чердак не эксплуатируется. Большую часть первого этажа занимает гостиная-столовая. Остекленный эркер гостиной придает этому помещению особый уют. Визуально гостиную от столовой отделяет лестница, ведущая на второй этаж. Если будет желание, можно отгородить столовую перегородкой и получить изолированное помещение. От кухни его отделяет открытый арочный проем. Кухня -же напрямую связана с террасой. В прихожей находится котельная, рядом с ней санузел. В доме нет встроенного гаража, предполагается наличие отдельно стоящего гаража или навеса на участке. На втором этаже расположены три спальни, ванная комната и небольшая гардеробная. Из холла предусмотрен лаз на чердак и небольшая выдвижная лестница. Проектом предусмотрены монолитная конструкция фундамента и перекрытий, что позволяет отказаться от тяжелой техники на строительной площадке. В наружных стенах предусмотрена возможность использовать кирпич или газобетон (альтернативно), это позволяет рассматривать этот дом как кирпичный и газобетонный одновременно. Вариативность заложена и в планировку этого проекта. В нашей коллекции вы можете увидеть проект 143Е— дом с навесом для машины, и проект 143В - решение с пристроенным гаражом. Использование различных по фактуре и цвету отделочных материалов позволит получить еще большее разнообразие вариантов этого дома.

Предложенные варианты далеко не единичные в категориях недорогих домов и маленьких домов для узких участков. Выбор таких готовых проектов в нашей коллекции достаточно большой и вы всегда сможете найди дом, отвечающий всем вашим пожеланиям.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Евгения из города Томск написал(а) 02.05.2014:

нам понравился проект дома 143А...Нам нужен Архитектурно-строительные чертежи и Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудования. Подскажите а паспорт обязателен???Паспорт проекта 3500

Здравствуйте, Евгения!
Благодарим Вас за внимание к нашим проектам и обращение в нашу студию.
Паспорт - это документы для получения разрешения на строительство. Если оно у Вас есть, то паспорт Вам не нужен. Дополнительной информации в паспорте нет. В него включены планы, фасады и разрезы. Эти листы есть в проекте.
Николай из города москва написал(а) 12.04.2013:

С левой стороны дома идет П-образный выступ стены (в нем проходит лестница), есть ли возможность убрать этот выступ выдвинув стены влево и увеличив таким образом площадь дома?

Здравствуйте, Николай. Возможно все, но тогда это будет просто другой проект. Мы за такие переделки документации не возьмемся.

Сергей из города Тула написал(а) 24.01.2013:

Добрый день. Можно ли в данном проекте добавить ещё одно окно в гостиной, на презентационной схеме – позади дивана?

Сергей, здравствуйте.
Вы можете добавить необходимые Вам окна самостоятельно в процессе строительства.
