152B

"Монрепо" - компактный дом с гаражом-навесом

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
172.10161.987.52
Площадь гаража - навеса, м2
28.0 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)34000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

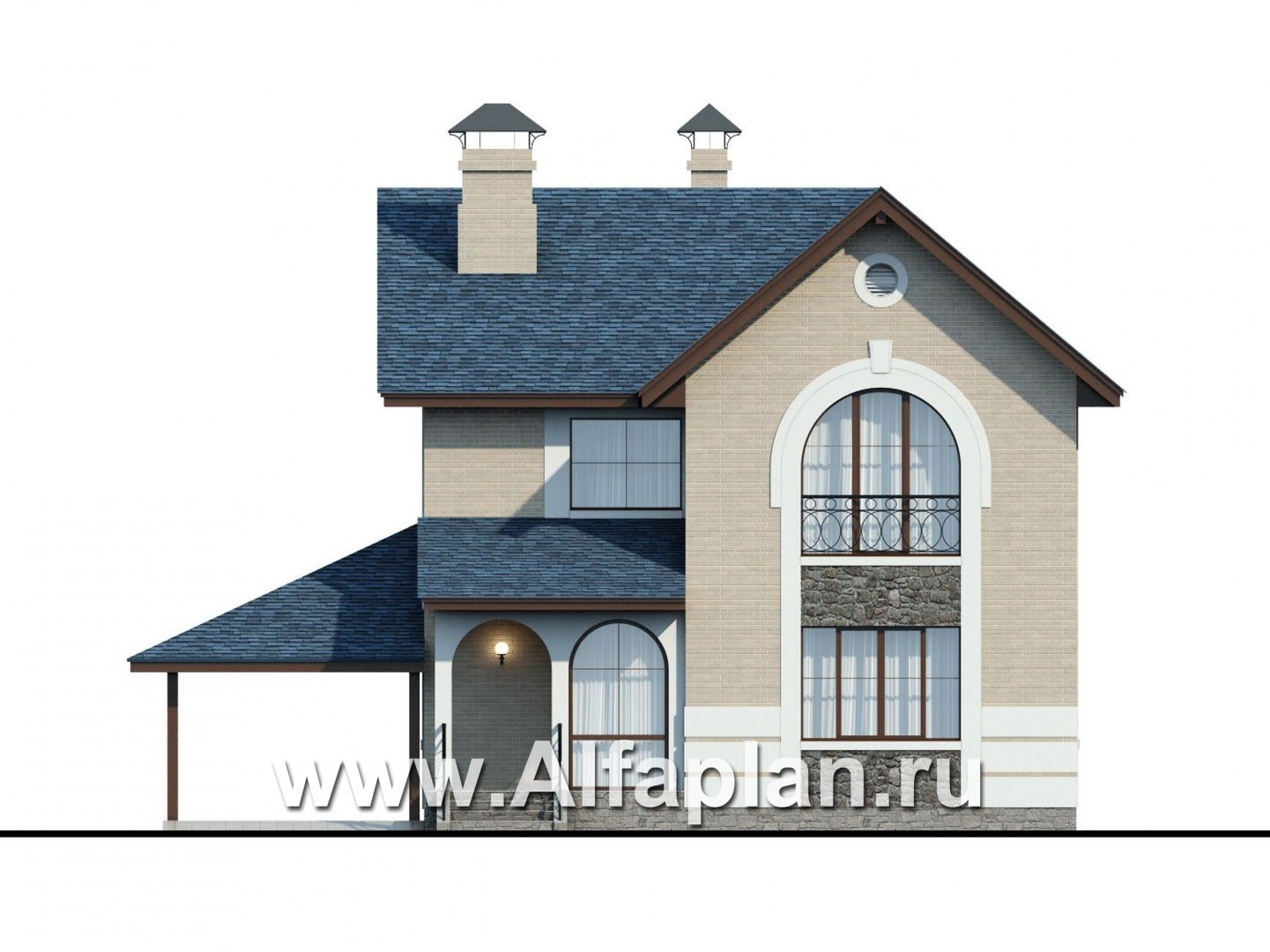

Вид спереди
Вид спереди

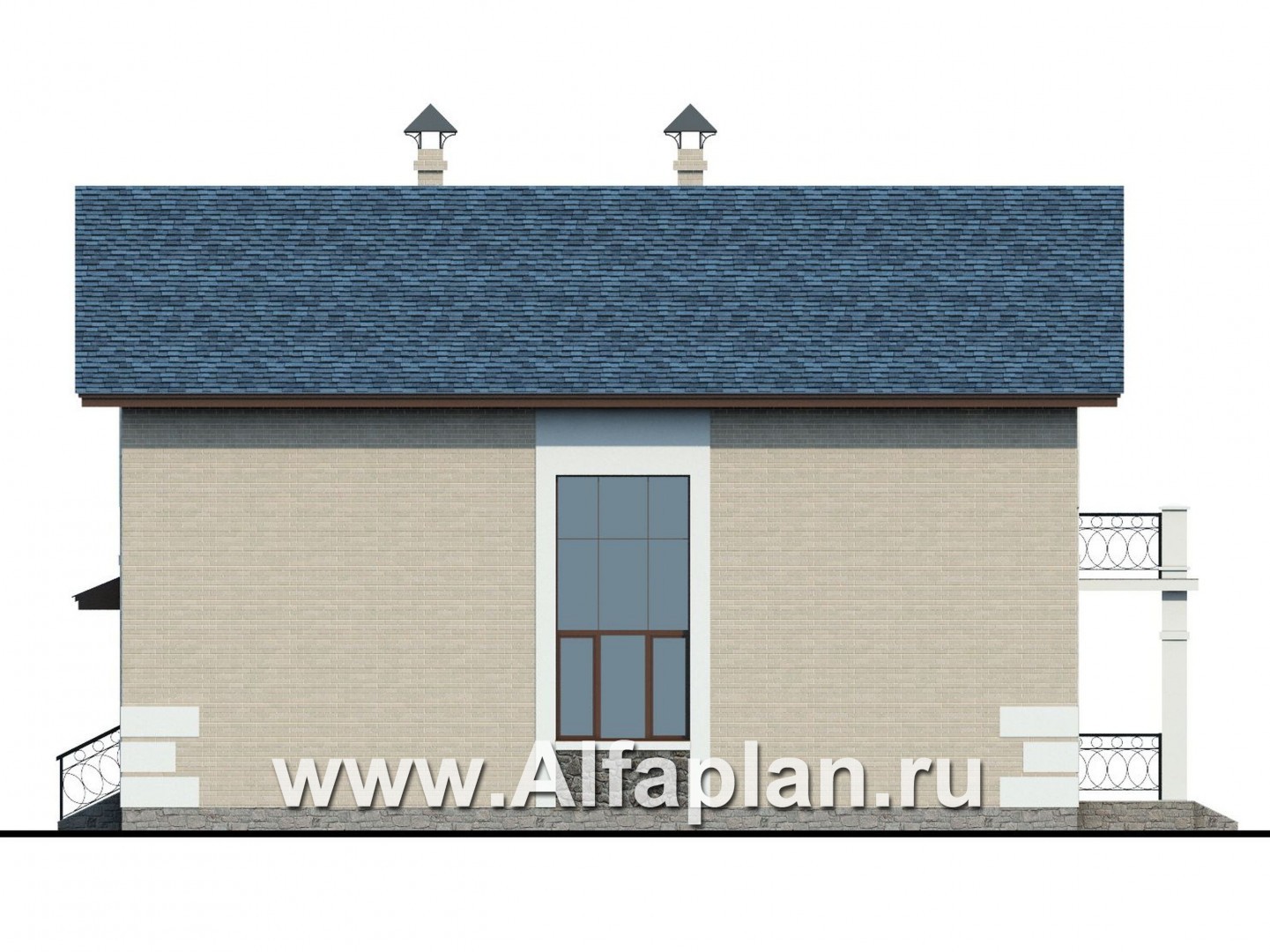

Вид справа
Вид справа

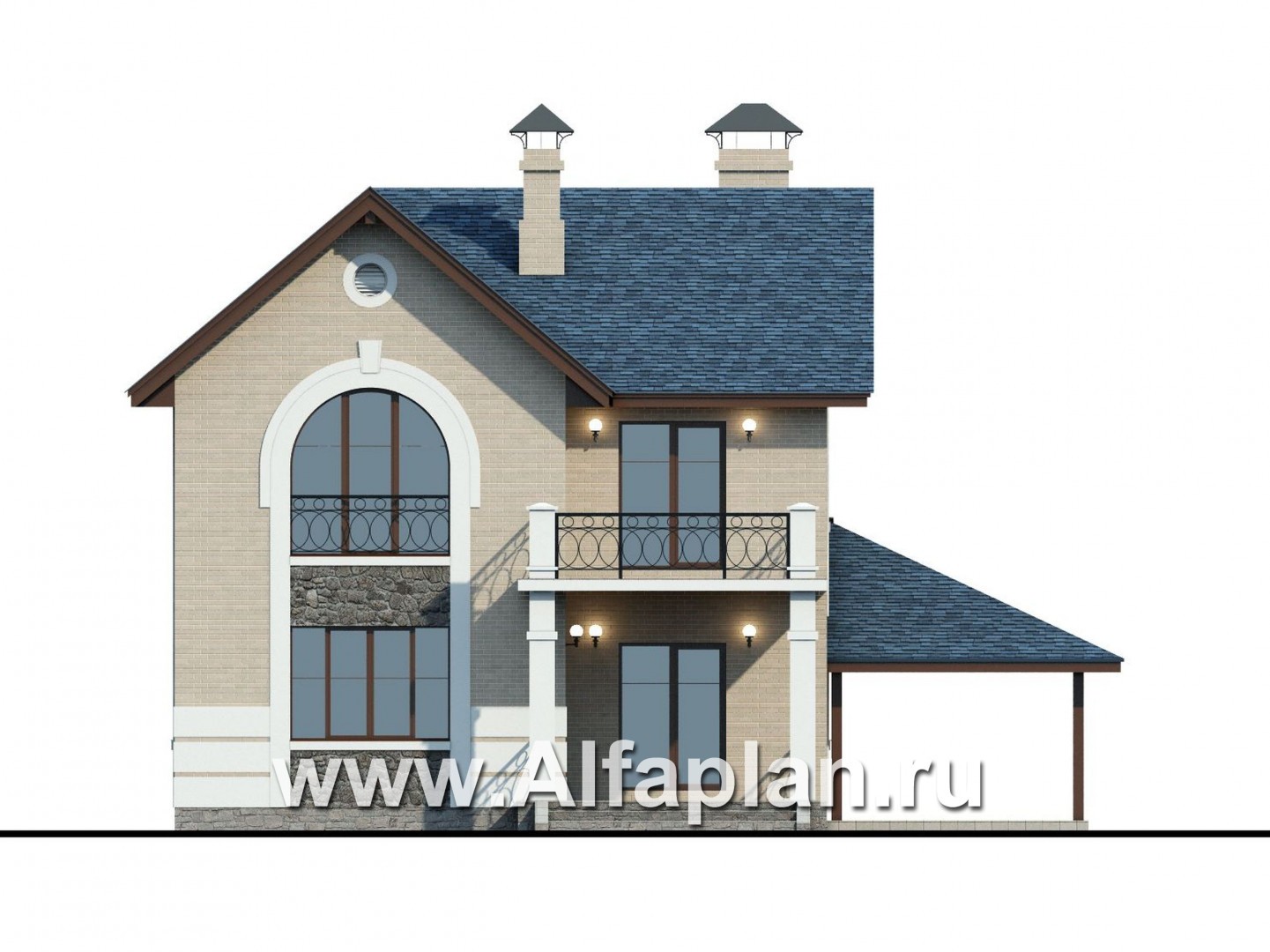

Вид сзади
Вид сзади

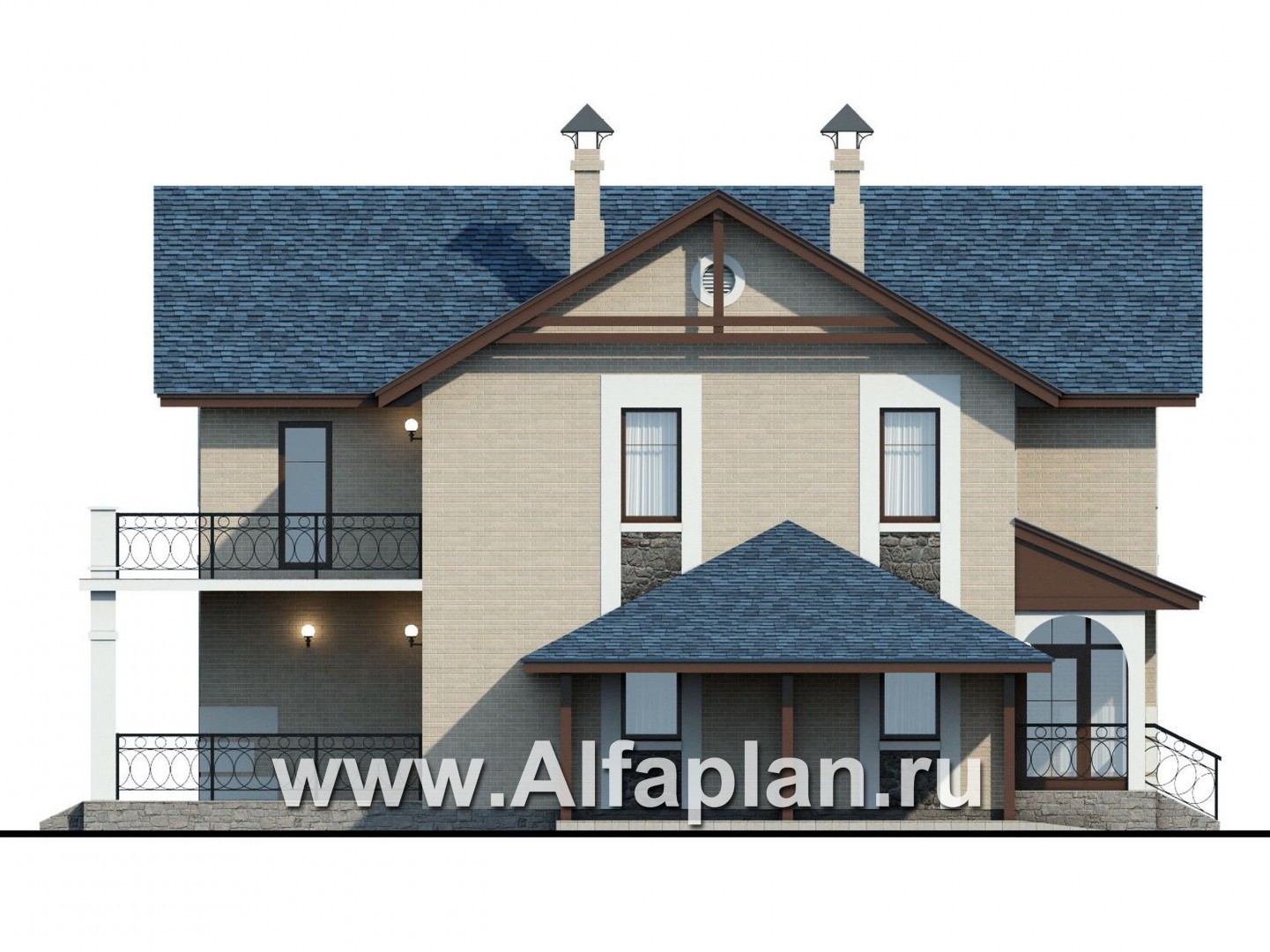

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

40.33+0.24  м3
Тип наружных стенкирпич или газобетон (альтернативно)

101.3/100.0  м3
Тип внутренних стенкирпич или газобетон (альтернативно)

16.85/16.65  м3
Тип перекрытиймонолитные ж/б над 1 эт. по деревянным балкам - над 2 эт.

17.5  м3
Крышастропильная конструкция

Тип кровликерамическая черепица

192.5+41.5  м2
Наружная отделкалицевой кирпич, штукатурка

246.85/38.3  м2
Наружная отделка цоколяоблицовочный камень- 17.55 м2

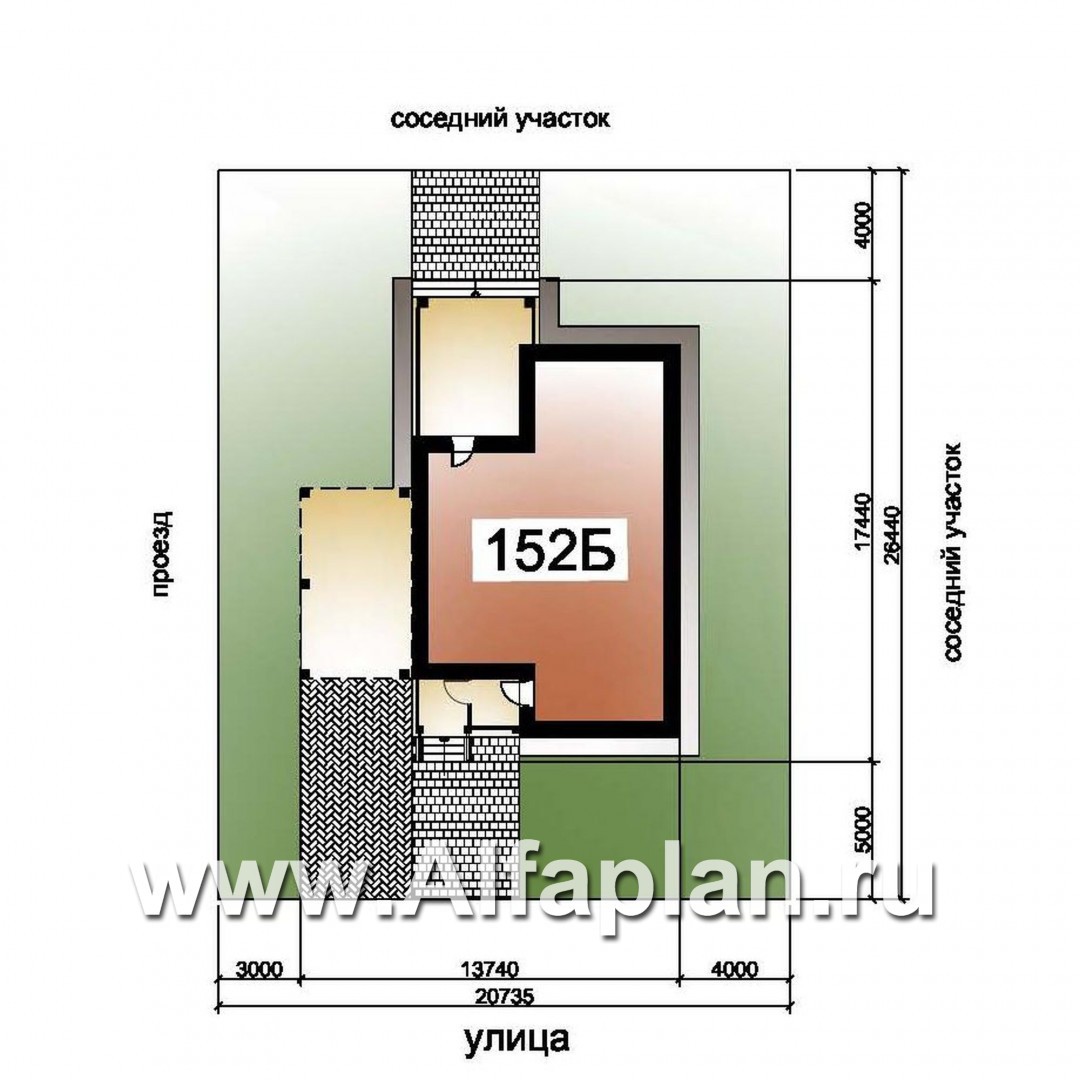

Габаритные размеры домабез террасы и навеса для машины

9.5 х 14.0 (ширина гостиной 4.7м)  м
Высота домаот пола 1-го этажа

8.96  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.92  м
Мощность котлаквт

40.0
Расчетная электр. нагрузкакВА

17.2 (с учетом эл. плиты 8.5)
Утеплительминеральная вата


Что делать, если пространство для строительства загородного дома ограничено? Отказывать себе в приятных мелочах, руководствуясь лишь соображениями жесткой экономии свободного места? Или проявить фантазию? При взгляде на этот проект коттеджа ответ напрашивается сам собой…

Дом, материалом для постройки которого может выступать как кирпич, так и газобетон, выглядит очень небольшим за счет малой ширины уличного и дворового фасадов. Высокие эркеры с большими окнами, расположенные с обеих сторон, еще более «вытягивают» силуэт дома. Добавляют ему «воздушности» вертикальные линии в декоре фасада и, конечно, кованые элементы –  оконные ограждения на втором этаже, лестничные перила, а также решетки для балкона и террасы, находящихся со стороны двора.

При этом автору проекта удалось придать постройке солидность и весомость – качества, совершенно необходимые для загородного дома. Так, отлично справился со своей работой подчеркнуто грубый рустовый камень, имитирующий старинную кладку. Он использован для оформления фасада, причем элементы отделки, выполненные как из камня, так и из штукатурки, ориентированы горизонтально. Этот прием позволяет зрительно увеличить габариты коттеджа.

Кроме того,  респектабельности этому кирпичному (или газобетонному) дому добавляет многоярусная кровля, выполненная из керамической черепицы темного оттенка. Благодаря наличию пристроенного навеса для автомобиля – это недорогая альтернатива теплому гаражу – площадь крыши становится весьма солидной. Существует проект дома и без автомобильного навеса (152A), а также с навесом для двух авто (152E).

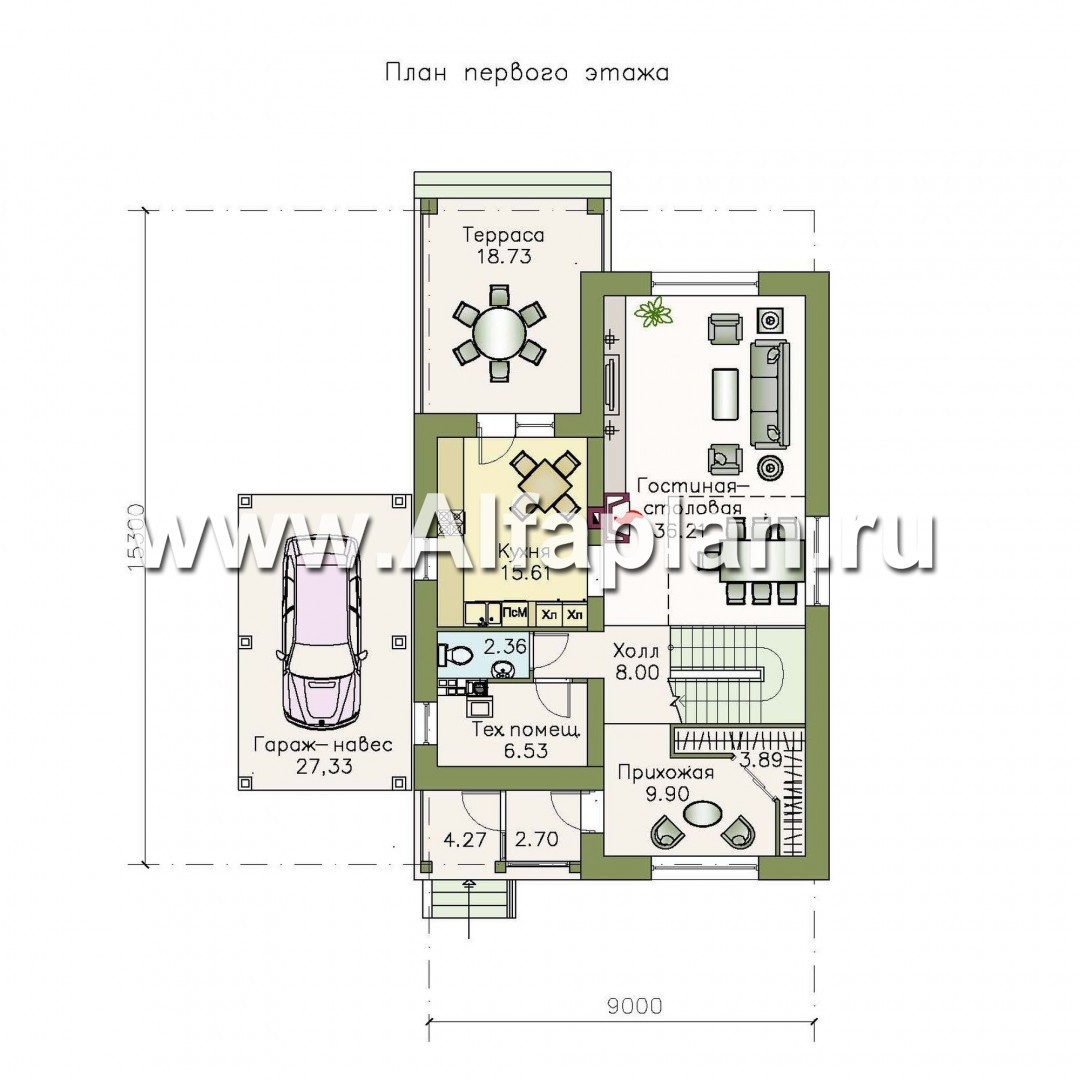

Пространство первого этажа дома из кирпича (газобетона) в основном отдано под помещения, предназначенные для дневного пребывания членов семьи. Через прихожую и холл с лестницей, ведущей на второй этаж, можно попасть в гостиную-столовую, причем для обеденной зоны предусмотрено двухсветное пространство. Еще одна особенность этого помещения – камин, находящийся как раз на «водоразделе» функциональных зон. Гостиная-столовая сообщается с кухней, которая, в свою очередь, имеет выход на террасу.

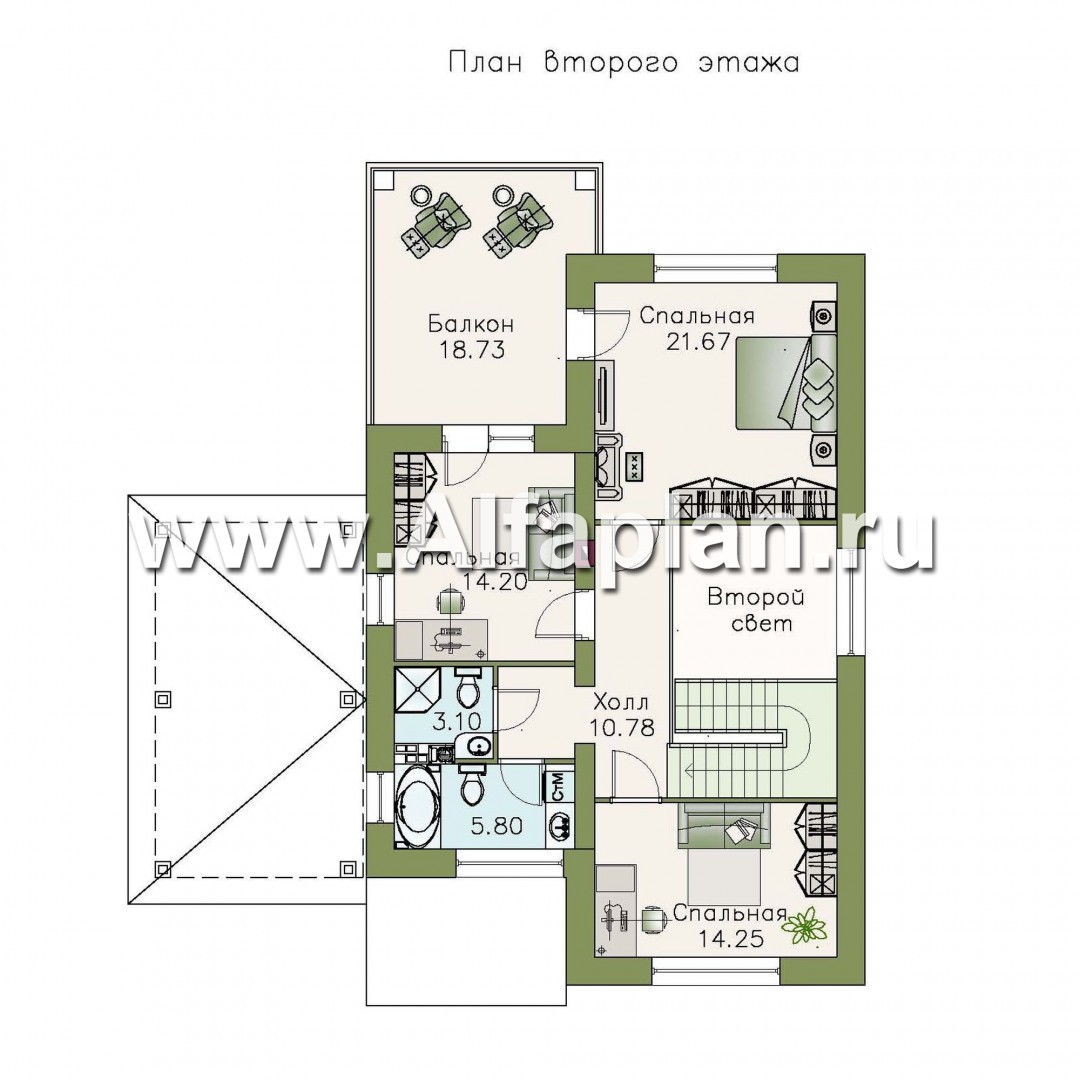

Помещения второго этажа группируются вокруг небольшого холла. Это три спальни: две из них являются смежными и имеют выходы на общий балкон,  а третья, самая маленькая по площади, выполнена изолированной. Кроме того, на втором этаже ''этого проекта дома предусмотрено два санузла.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Андрей из города Москва написал(а) 08.05.2013:

Возможен ли фундамент ростверк на суглинке для данного дома

Андрей, здравствуйте.
В проекте разработана Монолитная плита разработана с учетом Геологических условий:
1.проект фундамента применяется для всех типов грунтов кроме торфяных
2.расчетное сопротивление грунта основания не менее R-1,5 кг/см2
3.расчетный уровень грунтовых вод не выше 0.5 м от поверхности земли
Плита -это универсальная конструкция фундамента хорошо работающая в 90 случаях из 100 ( исключением являются торфяники).
Если у Вас есть заключение по геологии Вашего участка, наш конструктор может дать рекомендации по применению фундамента этого проекта на Вашем участке.
Это бесплатная для Вас услуга, от Вас требуется предоставить Результаты Инженерно -геологических изысканий на Вашем участке.

светлана из города санкт-петербург написал(а) 07.04.2013:

Подскажите,пожалуйста,возможно ли расширить дом со стороны гостиной на 1-2м? Сколько стоит такая доработка? Могли бы Вы выслать более подробные размеры дома.

Здравствуйте, Светлана. Изменение габаритный размеров дома ведет к полной переделке проекта. За такие доработки мы не беремся. Габаритные размеры дома указаны в таблице под фасадами.

Антон из города Казань написал(а) 04.03.2013:

Здравствуйте, подскажите толщину наружной стены, участок очень узкий 18 метров, влезет ли данный дом с учетом нормативов

Антон, здравствуйте.
Наружные стены предусмотрены из газобетона или пустотного кирпича ( альтернативно) т.е. и тот и другой материал заложен в проекте, рассчитан в спецификации. Конструкция стены многослойная : 375/400 мм - газобетон + слой утеплителя- Мин. вата (от 50 до 100 мм, толщина варьируется в зависимости от климатической зоны) + воздушная прослойка 30-40 мм + лицевой кирпич ( штукатурка). В случае использования пустотного кирпича, несущая часть стены — пустотный кирпич 380 мм.
Габаритные размеры коробки дома - 9.5 м, ширина навеса -3.6 м.
--
