154A

"Дженни Врен" - удобный коттедж 154A

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
218.50207.19117.49
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)41500

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000


4.98399

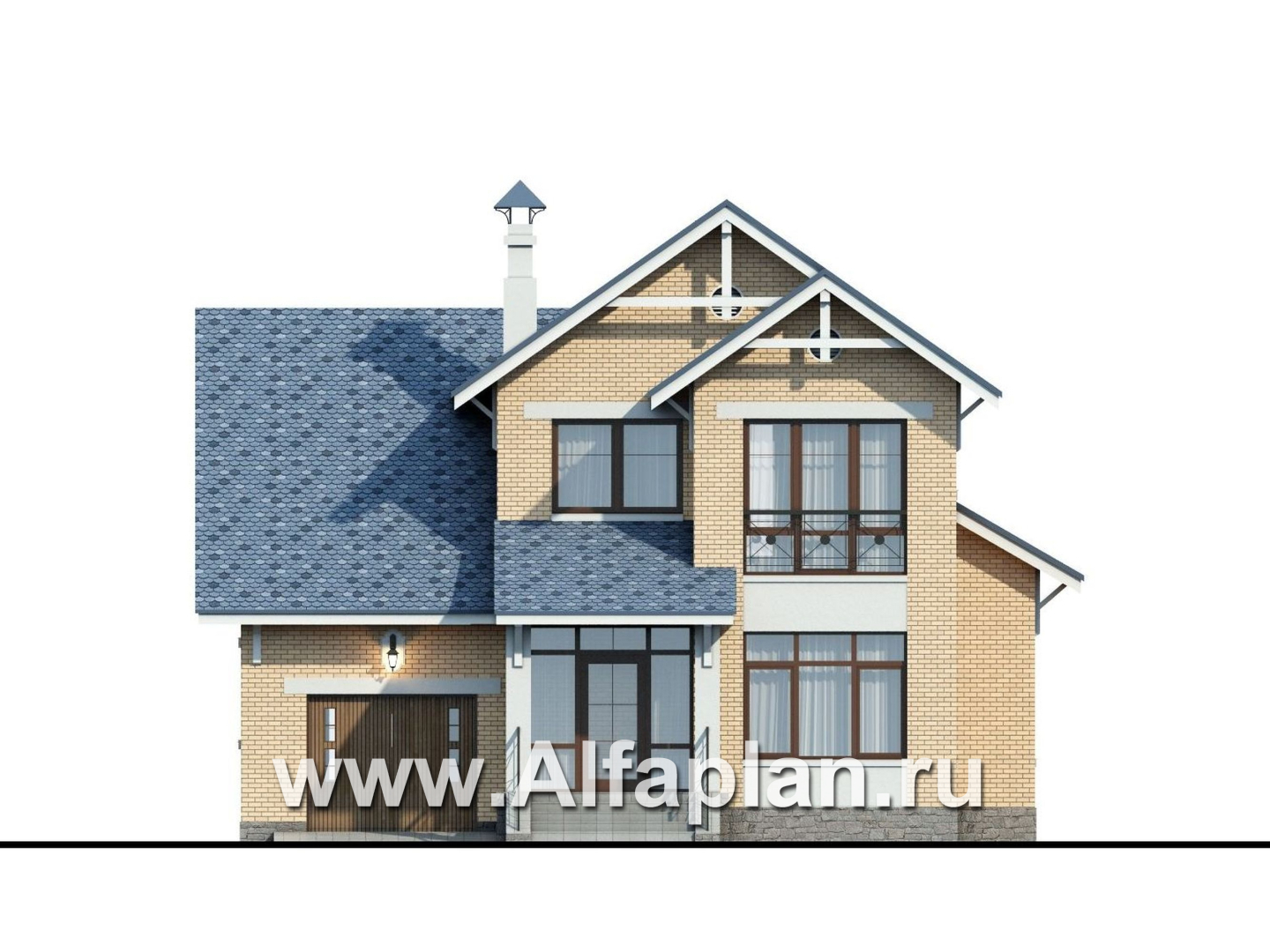

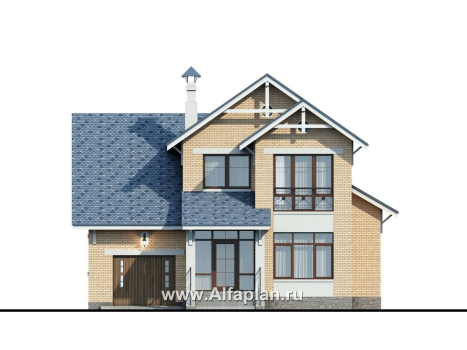

Вид спереди
Вид спереди

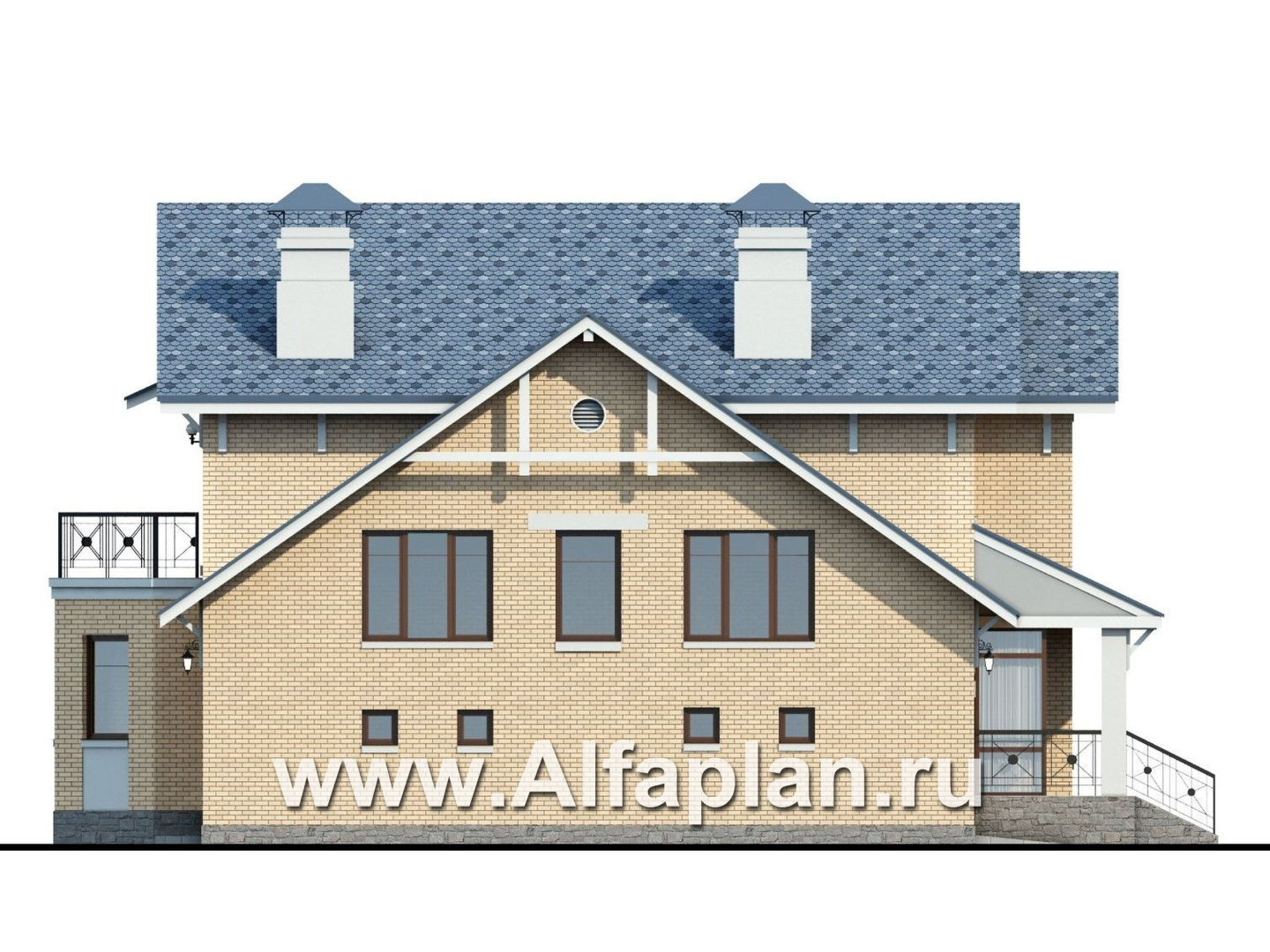

Вид справа
Вид справа

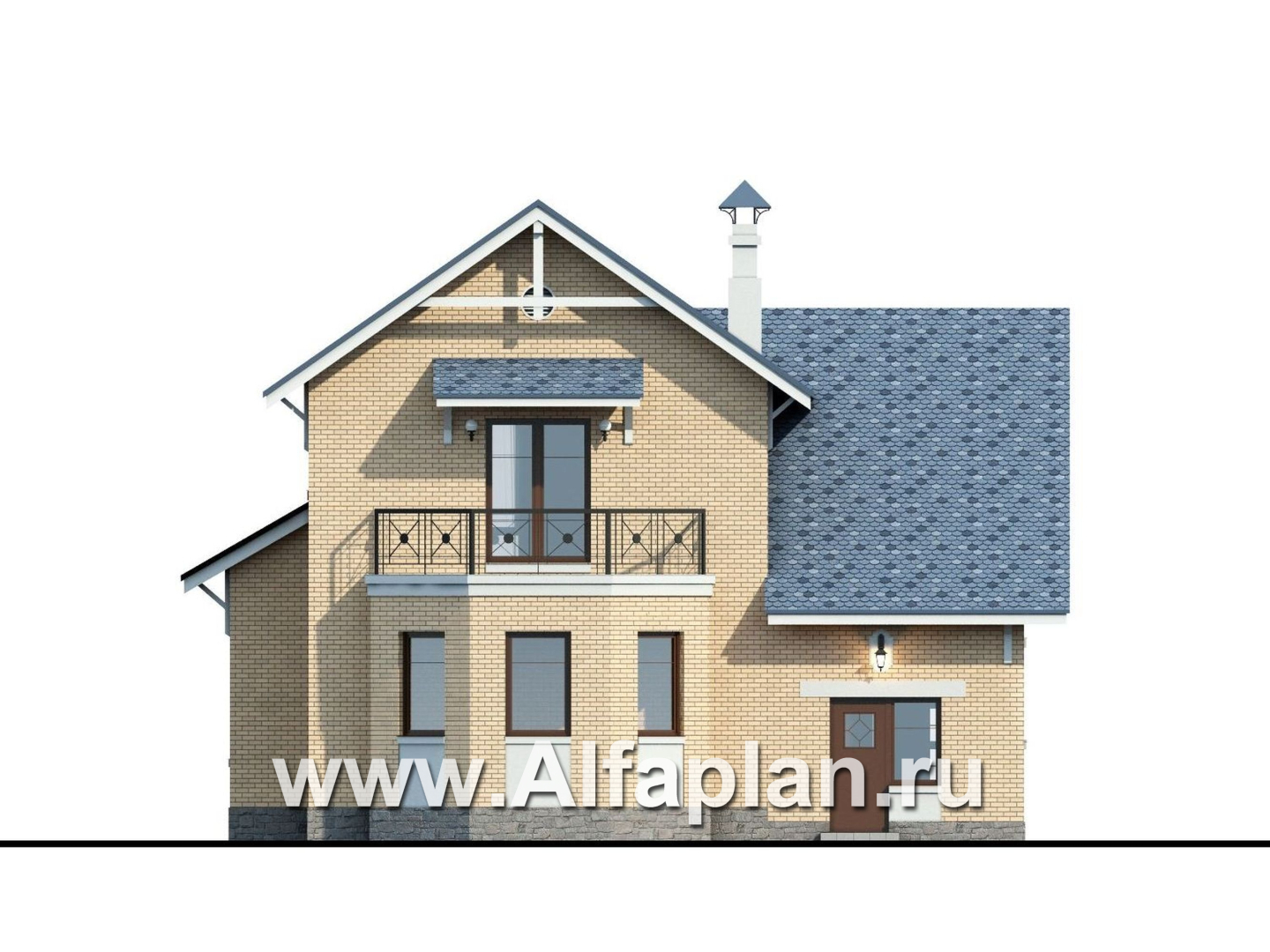

Вид сзади
Вид сзади

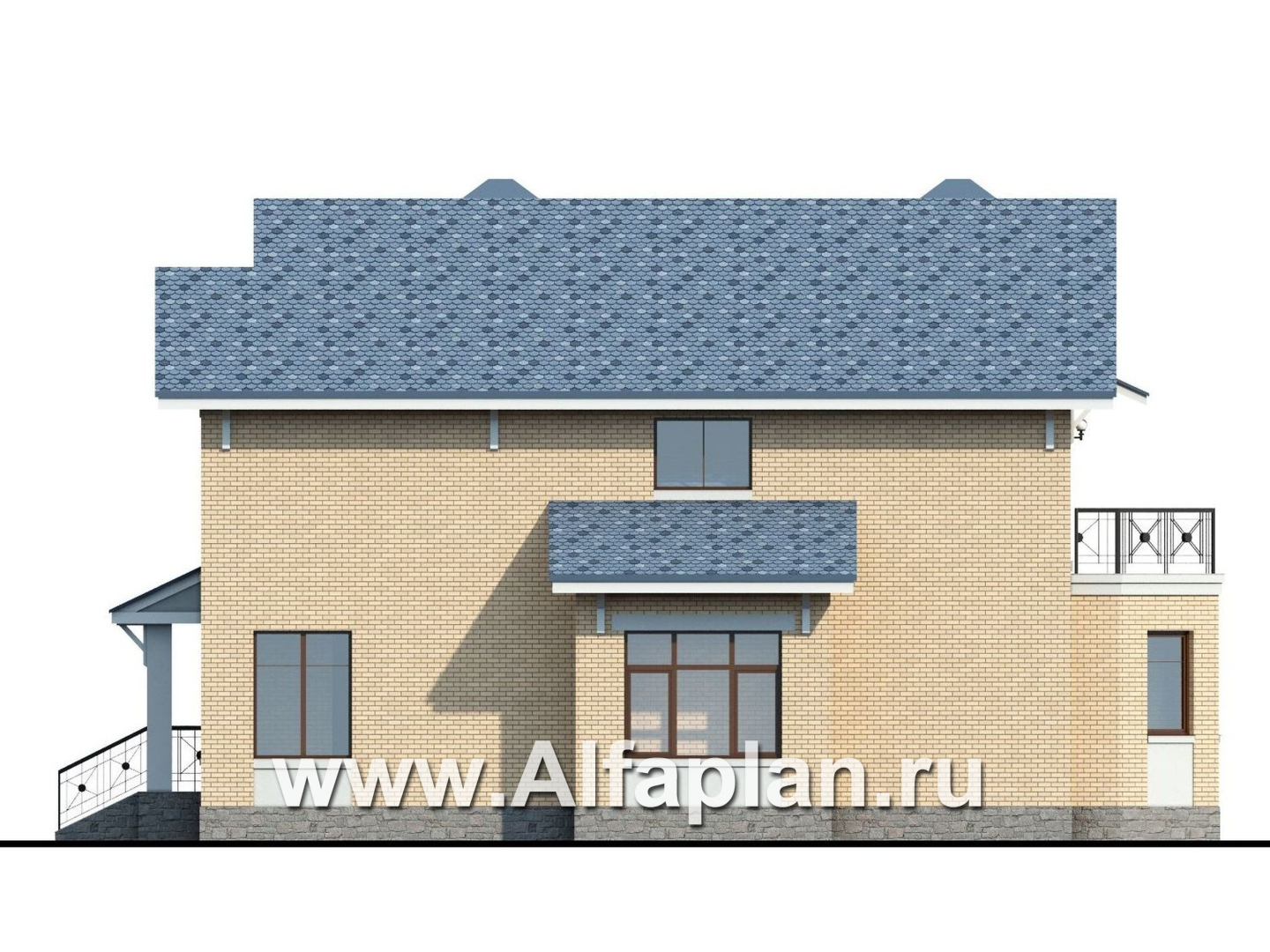

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

32.4(толщиной 200 мм)  м3
Тип наружных стенкирпич или газобетон (альтернативно)

114.4/113.0  м3
Тип внутренних стенкирпич или газобетон (альтернативно)

21.0/20.6  м3
Тип перекрытиймонолитные ж/б над 1 эт. по деревянным балкам - над 2 эт.

16.5  м3
Тип кровликерамическая черепица

232.0  м2
Наружная отделкалицевой кирпич, штукатурка

291.2/10.2  м2
Наружная отделка цоколяоблицовочный камень-23.9 м2

Гараж

Высота домаот пола 1-го этажа

9.025  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.7  м
Высота мансардного скоса1.17 м ( мансарда над гаражом)

Мощность котлаквт

45
Расчетная электр. нагрузкакВА

20.0 (с учетом эл. плиты 8.5)
Утеплительминеральная вата


Этот коттедж и впрямь навевает ассоциации с одноименной песней сэра Пола Маккартни. Удивительно, но автору проекта удалось воплотить в архитектурных формах ее мечтательное и романтичное настроение.

Просторный и светлый, дом выполнен в скандинавском стиле: он идеально подходит для наших широт – суровых зим, затяжных осени и весны. Материалом для постройки может выступить как кирпич, так и газобетон.

Пожалуй, главная отличительная черта этого дома из газобетона (кирпича) – панорамные окна, пропускающие большое количество солнечного света. Особенно стоит отметить огромные «окна-двери» в эркере на втором этаже: их размер потребовал даже наличия специального ограждения, выполненного из кованого металла. По той же технологии изготовлены лестничные перила, оформляющие главный вход, а также решетка для балкона на противоположной стороне дома.

Ощущение воздушности, создаваемое коваными элементами и большим количеством остекленных поверхностей, усиливается благодаря светлому оттенку отделочного кирпича. Еще один элемент, добавляющий гармоничности картине, – декоративные внешние сваи.

Зрительно уравновешивает конструкцию массивная многоярусная кровля.  Свинцовый оттенок ее меланжированной керамической черепицы отлично гармонирует с темно-серым рустовым кирпичом цоколя.

Этот проект газобетонного (кирпичного) дома предусматривает два этажа. При этом часть второго этажа, находящаяся над теплым гаражом и хозблоком, выполнена в виде мансарды. Есть вариант проекта, в котором гараж заменен на спортзал и душевую (проект 154B).

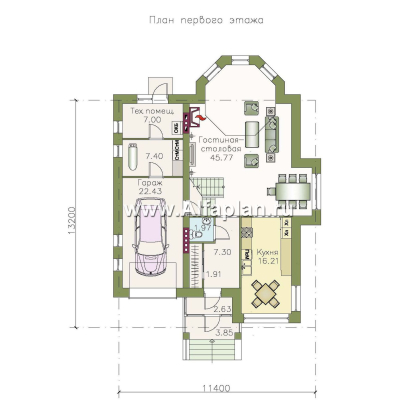

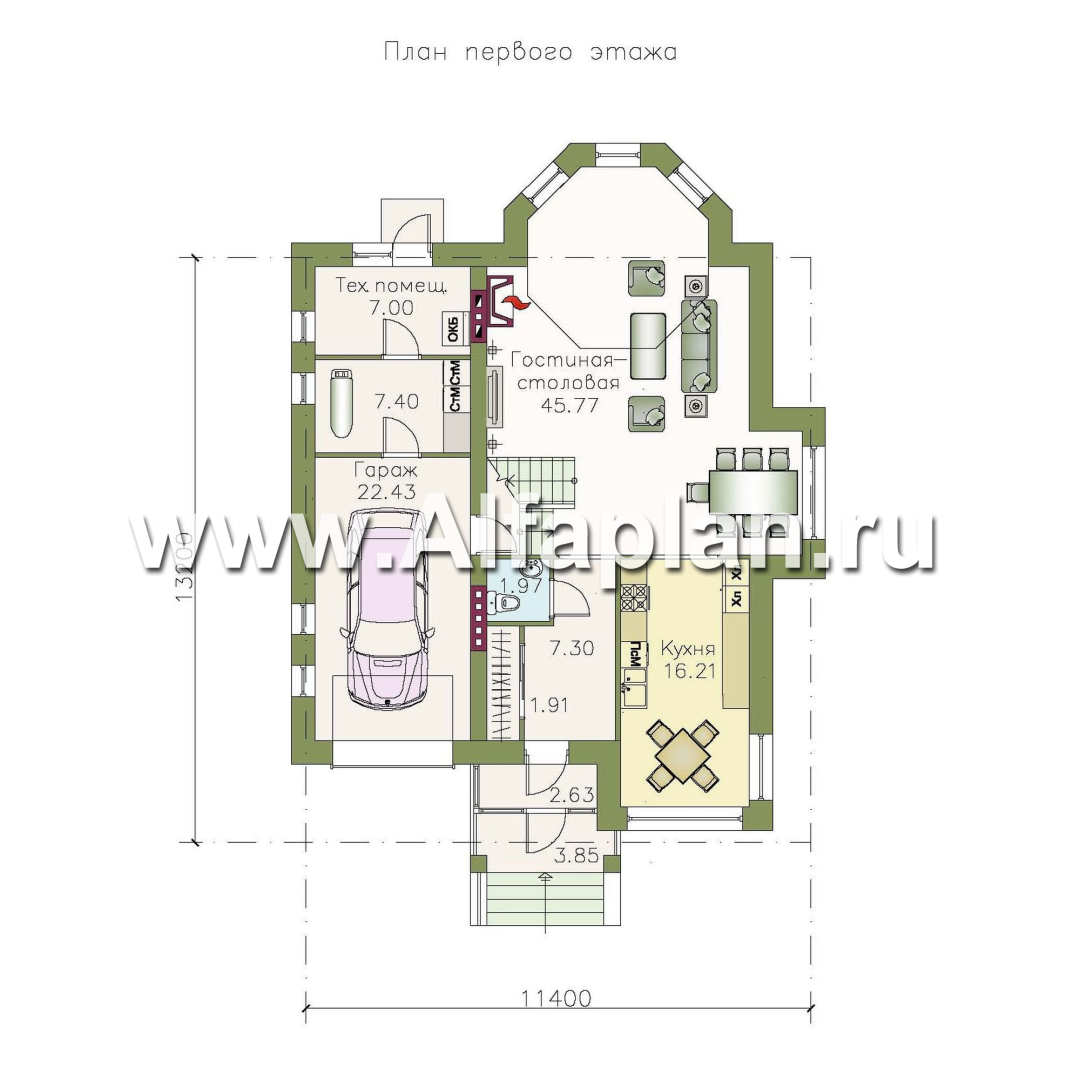

Центральным помещением первого этажа является большая гостиная-столовая. Оригинальность ей придают два эркера – в том числе большой эффектный многогранник, – а также лестница на второй этаж. Кроме того, здесь же, в уголке отдыха, располагается камин

Гостиная-столовая сообщается с просторной кухней: под ее обеденную зону, согласно проекту коттеджа,  отводится пространство прямоугольного эркера. При необходимости гостиная-столовая может быть объединена с кухней в одно большое помещение студийного типа.

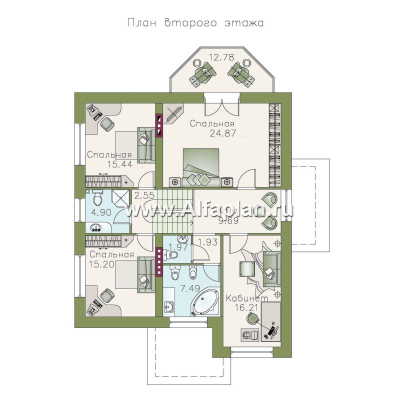

Согласно проекту, центральную часть второго этажа занимает холл с небольшой зоной отдыха, вокруг которого группируются помещения приватной зоны. Это три спальни, причем одна, более просторная, имеет выход на балкон. Две другие, равнозначные по площади и планировке, расположены в мансардной части. Кроме прочего, на втором этаже нашлось место для изолированного кабинета.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Артур из города Салехард написал(а) 28.05.2017:

Добрый день! Очень понравился данный проект 154а. Возникают вопросы: На сколько удорожается проект при переработке фундамента с монолитной плиты на ленточьный фундамент и перекрытие второго этажа по деревянным балкам на плиты перекрытия ж/б.

Добрый день, Артур,

при необходимости дополнительно для Вас может быть разработан ленточный фундамент (монолитный или сборный). Фундамент будет разрабатываться под Ваш участок (либо на основании Инженерной геологии, или, если ее нет, на основании общих характеристик грунтов  Вашего района).Также можем предложить разработку варианта перекрытия из сборных ж/б плит.  Подробно о дополнительных разработках и корректировках можно посмотреть здесь:http://www.alfaplan.ru/genplan/. Замена конструкций (подбор плит перекрытий) также может быть произведена силами строителей, основные типовые рекомендации по подбору плит в таком случае мы приложим к проекту бесплатно.
Виктор из города Москва написал(а) 15.09.2016:

Вопрос по проекту 154A Прошу Вас выслать проект договора на приобретение проекта по строительству дома и дать пояснения - какие документы я получаю от мастерской ( лицензия , разрешения и пр. ) для дальнейшей моей работы по сдаче дома в эксплуатацию . С уважением , Виктор.

Виктор, здравствуйте,

договор на приобретение проекта отправлен на Ваш электронный адрес. Проектная документация вполняется с учетом действующих СНиПов, к ней будет приложена наша лицензия на проектирование.

Вячеслав из города Барнаул написал(а) 10.01.2015:

Здравствуйте! Подскажите пожалуйста длину и ширину санузла на 1 этаже

Здравствуйте, Вячеслав!
Благодарим Вас за внимание к нашим проектам и обращение в нашу студию.
С/у 900х2.200.
