138A

"Белый ветер" - загородный коттедж с жилой мансардой

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
275.10257.5997.75
Общая площадь, включая мансардный этаж, м2Общая (отапливаемая) площадь мансардного этажа, м2
350.7875.73
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)49000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

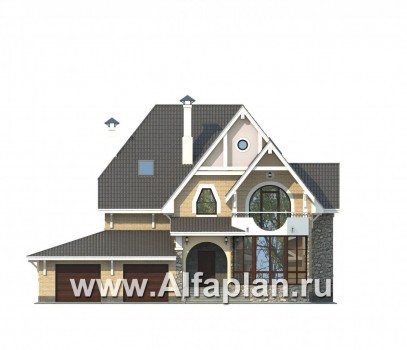

Вид спереди
Вид спереди

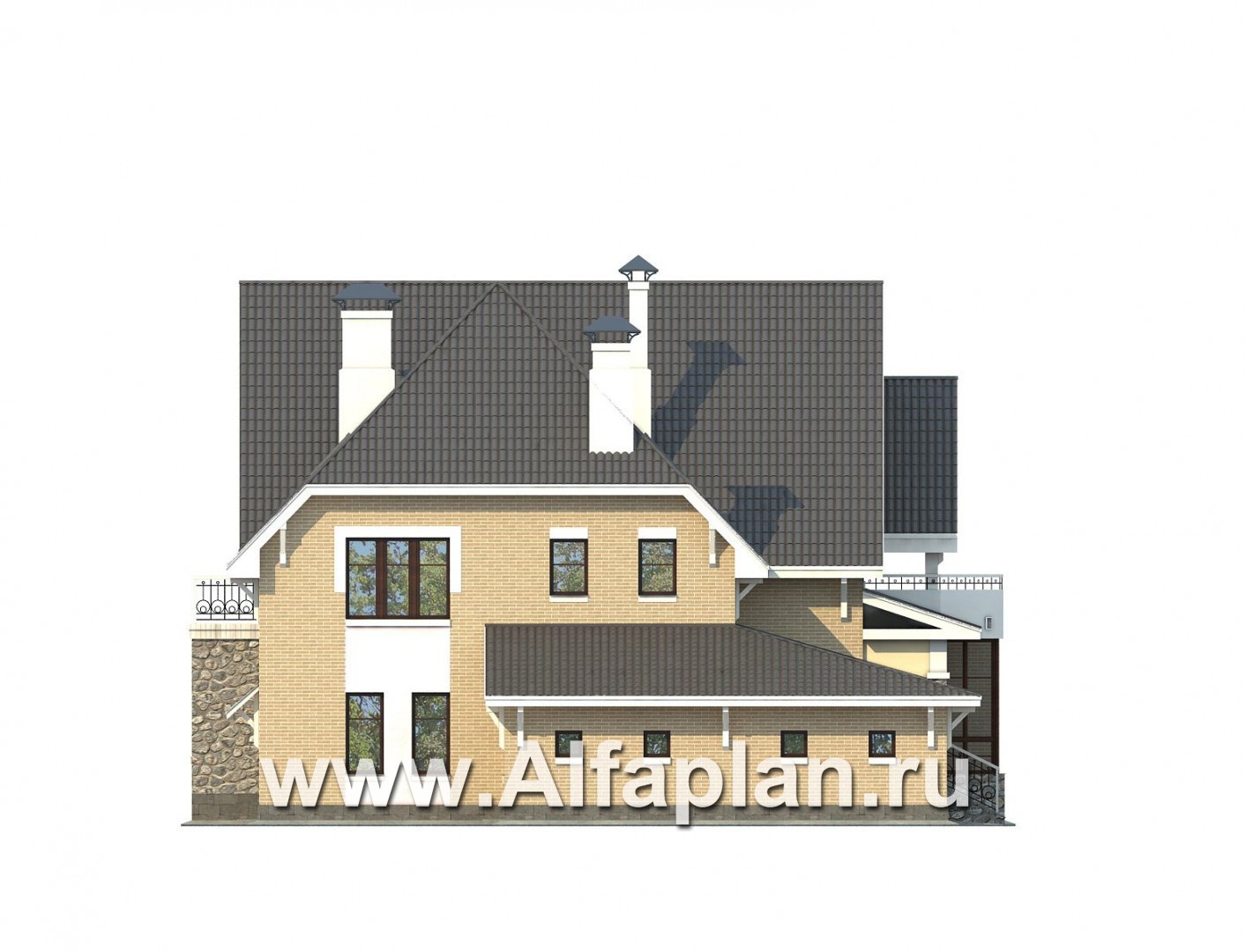

Вид справа
Вид справа

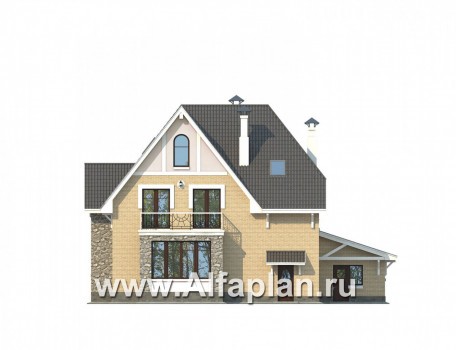

Вид сзади
Вид сзади

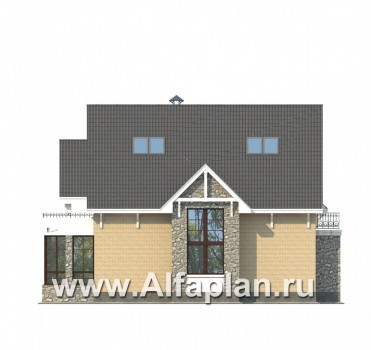

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитая ж/б плита

48.6  м3
Тип наружных стенкирпич или газобетон (альтернативно)

134.2/132.5  м3
Тип внутренних стенкирпич или газобетон

12.5/12.3  м3
Тип перекрытиймонолитные ж/б

21.5 + 18.1  м3
Крышастропильная конструкция

Тип кровлинатуральная черепица

347.0  м2
Наружная отделкалицевой кирпич, декоративная штукатурка

181.0-кирпич, 21.0-штукатурка  м2
Наружная отделка цоколяоблицовочный камень- 91.7 м2

Габаритные размеры домакоробка дома без веранды

17.0 х 16.0 (17.0 х17.0 с верандой)  м
Высота домаот пола 1-го этажа

10.5  м
Высота цокольного этажаот пола до потолка

2.5  м
Высота 1-го этажаот пола до потолка

2.95  м
Высота 2-го этажаот пола до потолка

2.75  м
Высота мансардного скоса1.10

Мощность котлаквт

55.0
Расчетная электр. нагрузкакВА

21.4 ( с учетом электроплиты 8.5)
Утеплительминеральная вата

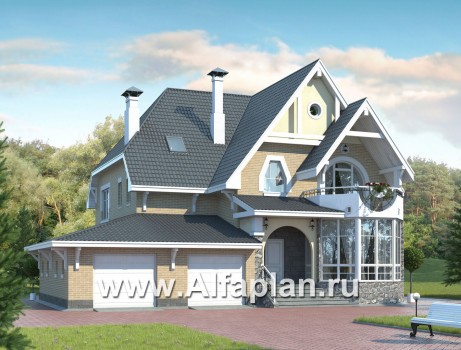

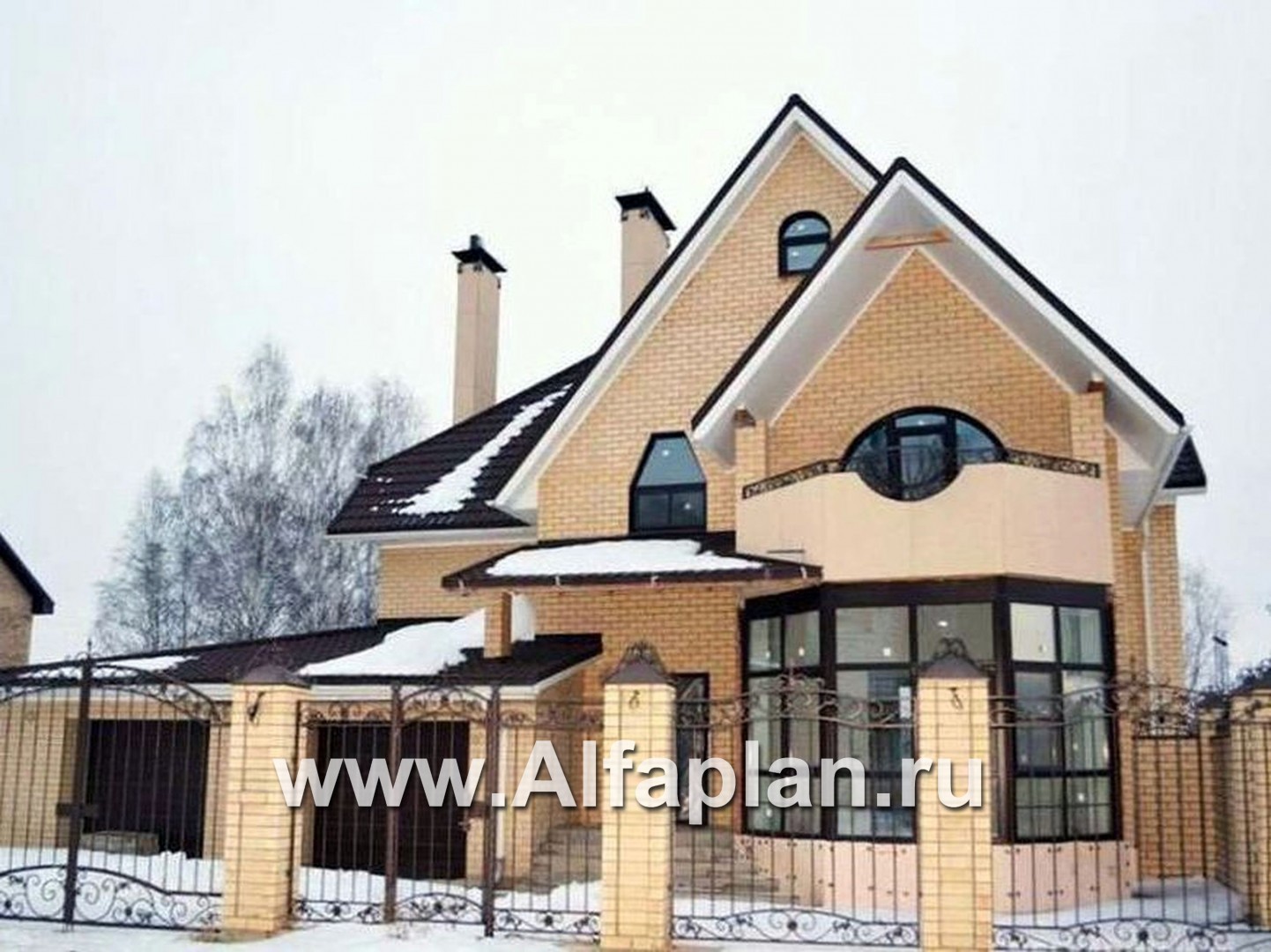

Представляем проект загородного дома. В этом проекте удалось добиться гармоничного сочетания как интересных внешних данных, так и удобной планировки внутренних помещений дома.  Общая площадь коттеджа, включая мансарду, составляет чуть более 350 кв.м. Жилая площадь с мансардой равняется 138 кв.м.  Красивый, удобный и очень вместительный загородный дом. Его облик  формируют высокие скаты кровли и декорированные фронтоны. Застекленная веранда вынесена на главный фасад, выход на нее из кухни.  Над верандой располагается балкон второго этажа.

Также упомянем один момент – данный коттедж имеет весьма удобную и стандартную альтернативу в отношении типов материалов, используемых по проекту в строительстве наружных стен. Здесь можно возводить наружные стены как из кирпича, так и из блоков из газобетона. В этом смысле проект 138А вхож в рубрику «дома из газобетона и кирпича». К несомненным достоинствам этого проекта относится максимально полное использование объема дома, здесь даже чердак включен в жилую площадь дома. К дому пристоен гараж  на два автомобиля.  Котельная вынесена за пределы жилой части дома и сблокирована с гаражом.

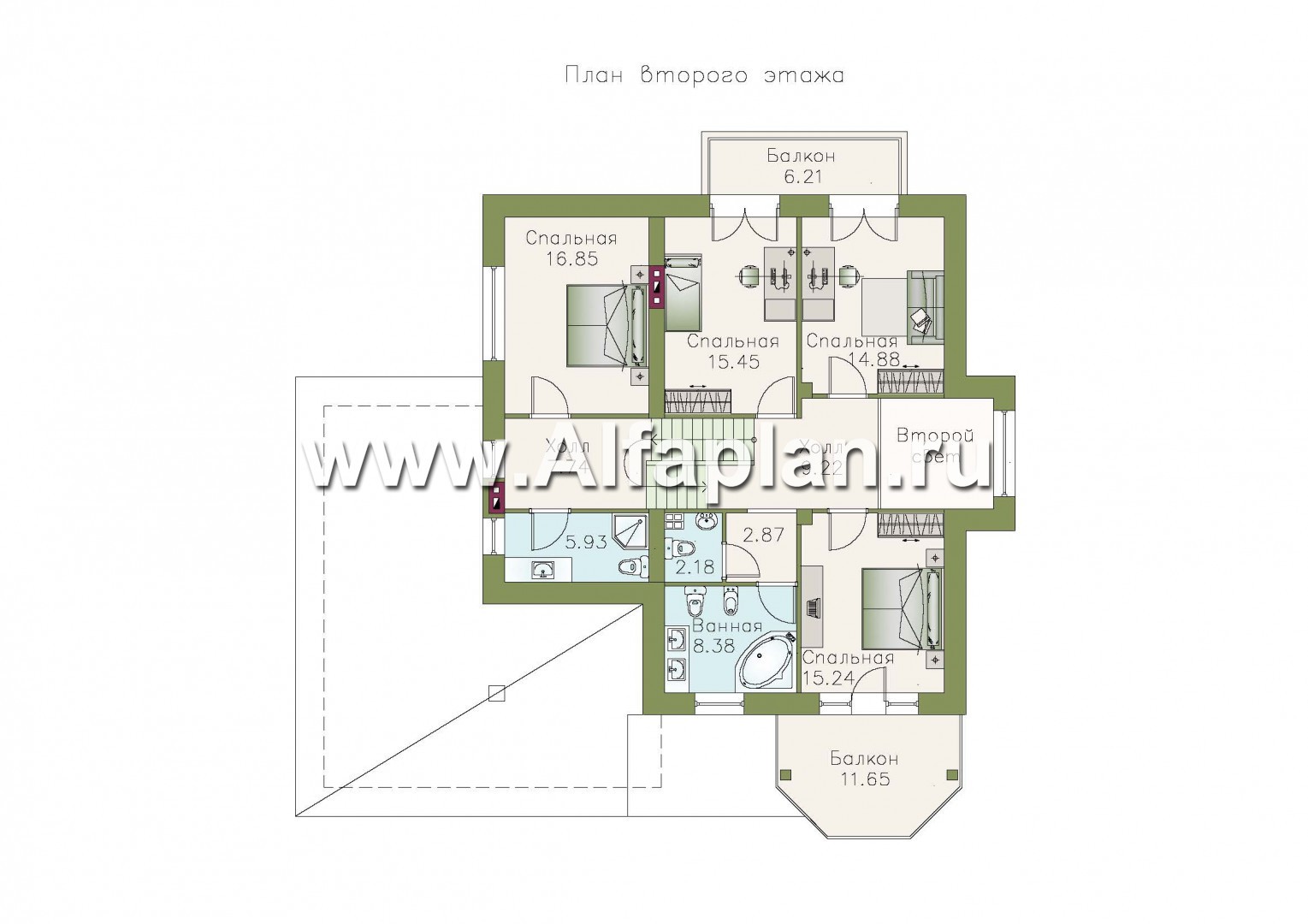

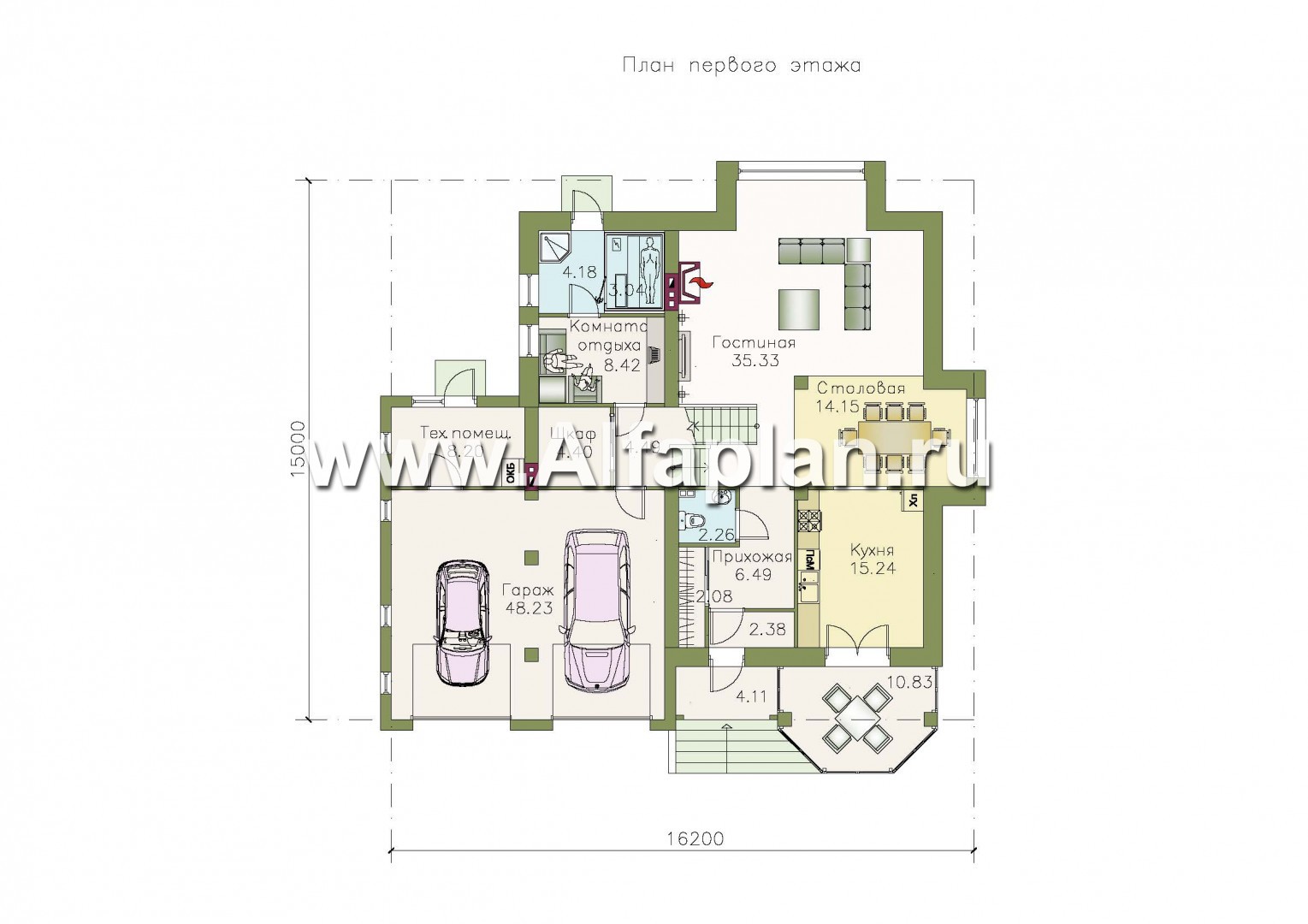

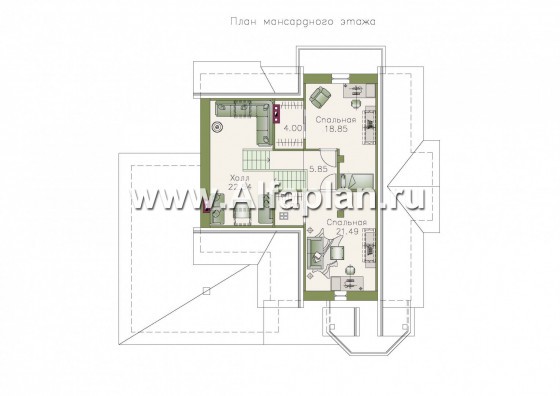

На первом этаже расположена комфортабельная гостевая зона. Гостиная, холл, столовая объединены в одно большое светлое помещение, условно поделенное колонной.  От кухни гостевое пространство отделяет перегородка. При желании от нее можно отказаться и получить еще более просторное  и светлое помещение. Дополнительной комфортности этой планировке придает зона SPA, расположенная по смежной стене с гостиной. В холле первого этажа нашлось место для небольшой гардеробной. Деревянная лестница, ведущая на второй и мансардный этажи, так же расположена в холле. На втором этаже находятся четыре спальни и две ванные комнаты. Этот этаж имеет два уровня. Спальня и душевая, расположенные над гаражом, на пол этажа ниже остальных помещений. Две спальные комнаты, выходящие на задний фасад, имеют общий балкон. В чердачном пространстве удалось разместить еще две спальни и холл. Семь жилых комнат этого дома позволят с комфортом разместиться здесь не только многочисленной семье, но и гостям.

Если же вас не очень заинтересовал данный проект, и вы хотите найти либо вариативный дом, либо какой-нибудь абсолютно уникальный проект – смотрите каталог нашего сайта. У нас проекты коттеджей в полном изобилии, и здесь вы обязательно отыщите свой вариант.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Андрей из города Казань написал(а) 23.01.2014:

Здравствуйте! Очень красивый проект! Хотелось бы узнать, на чем держится балкон над гостиной? Он "лежит" прямо на окнах, или на каких либо опорах? Не велика ли нагрузка на окна и не будет ли там холодно ? Заранее спасибо за ответ.

Андрей ,здравствуйте.  Балконная плита опирается на стойки- опоры, они показаны на плане. Частично, крайняя, наружная часть плиты консольная. Никакие конструкции на оконные переплеты не опираются.

Иван из города Москва написал(а) 14.10.2013:

Добрый день! Подскажите, пожалуйста, можно ли адаптировать данный проект под теплую керамику? Под перекрытия из плит?

Здравствуйте, Иван! При использовании малоформатного блока 2NF не потребуется дополнительных мероприятий, а для раскладки крупноформатного блока потребуется применить доборные, угловые элементы. Они есть в номенклатуре производителя. Использование сборных плит вместо монолитных тоже возможно.

Лариса из города Москва написал(а) 01.07.2013:

Добрый день, подскажите, пожалуйста, высота цокольного этажа равна 2,5 м, что под этим этажом понимается, какие помещения туда входят? Каким образом второй этаж над гаражом ниже уровня, чем основной, за счет увеличенного цоколя левой части (если смотреть зеркальный вариант)?

Лариса, здравствуйте.
В этом проекте нет готового варианта с цокольным этажом.
Обычно высота цокольного этажа действительно 2.5 м. та располагаются служебные, технические помещения и зона spa. Под жилой частью дома и гаражом единая монолитная ж/б плита. Далее идет слой обратной засыпки и армированная бетонная стяжка пола 1-го этажа. Под жилой частью дома и гаражом толщина обратной засыпки разная, соответственно и отметки пола расположены на разной высоте.
