25C

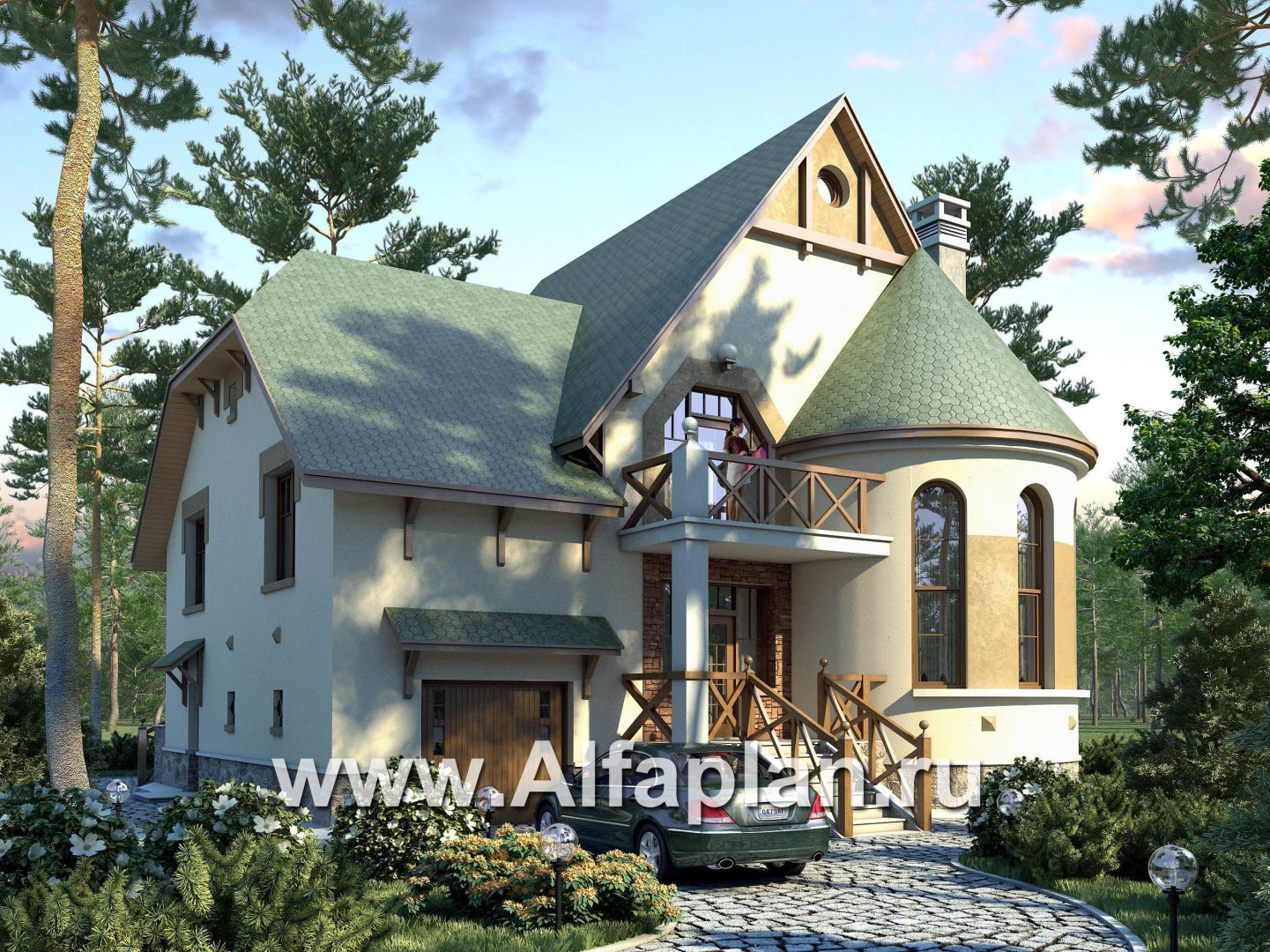

«5-ая глава» - современный замок для романтиков

общая площадь дома, м2жилая площадь дома, м2
239.00113.3
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)40500

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

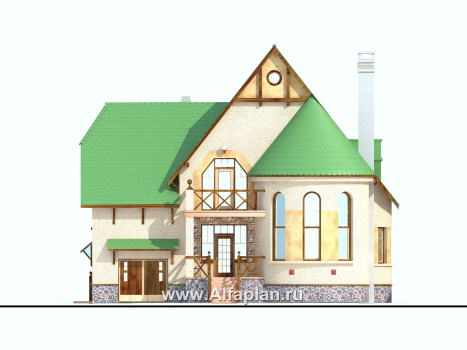

Вид спереди
Вид спереди

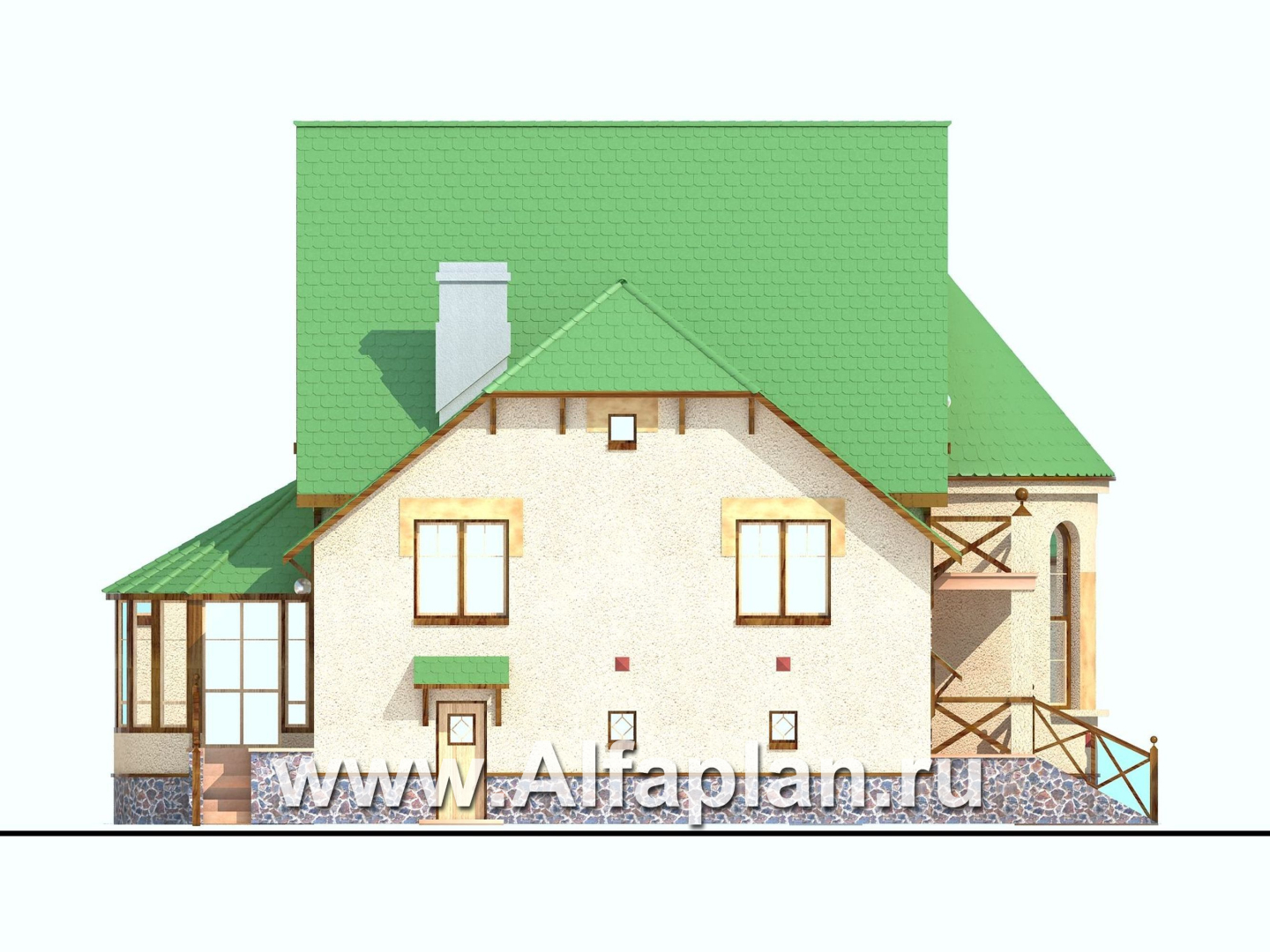

Вид справа
Вид справа

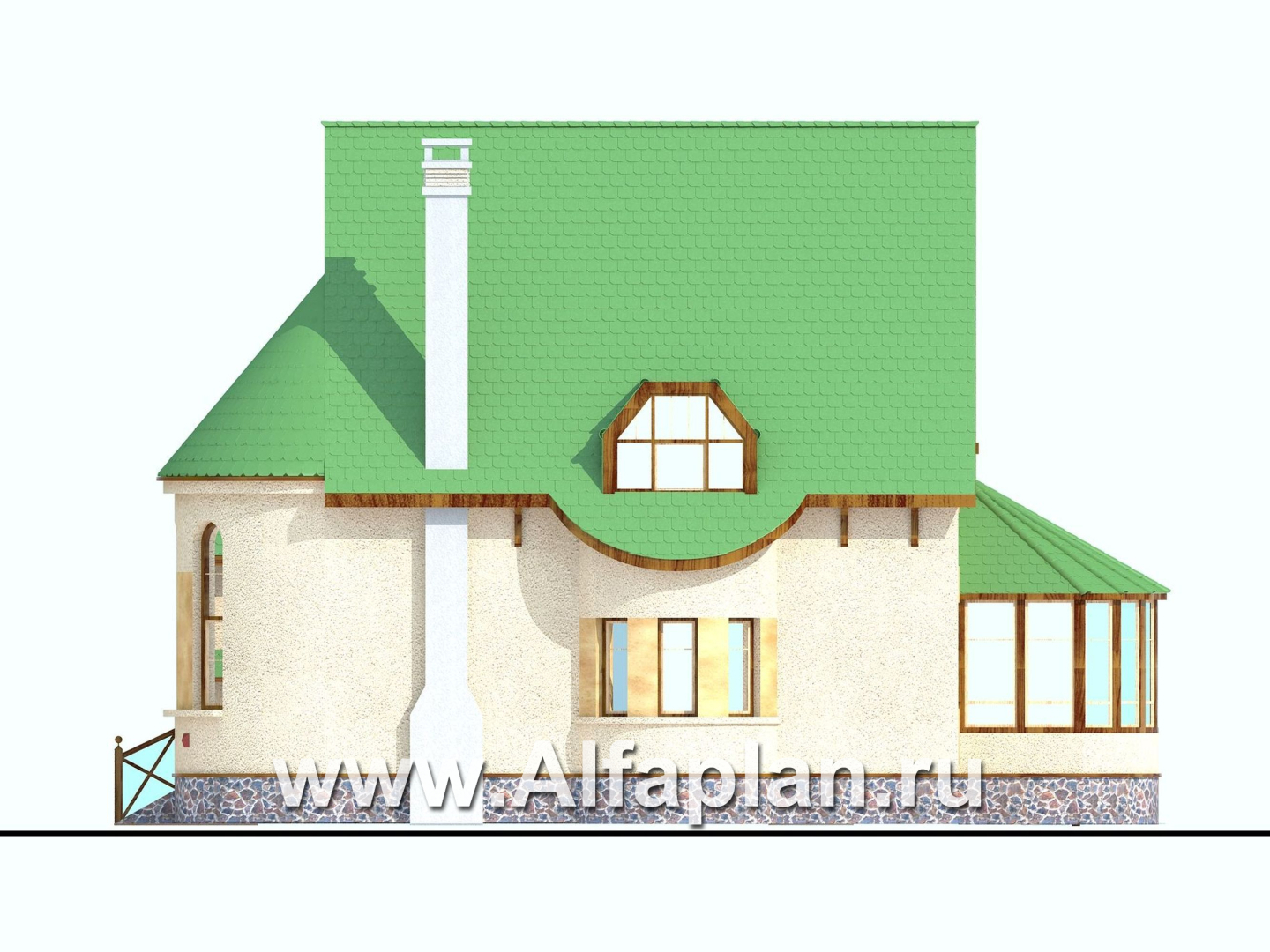

Вид сзади
Вид сзади

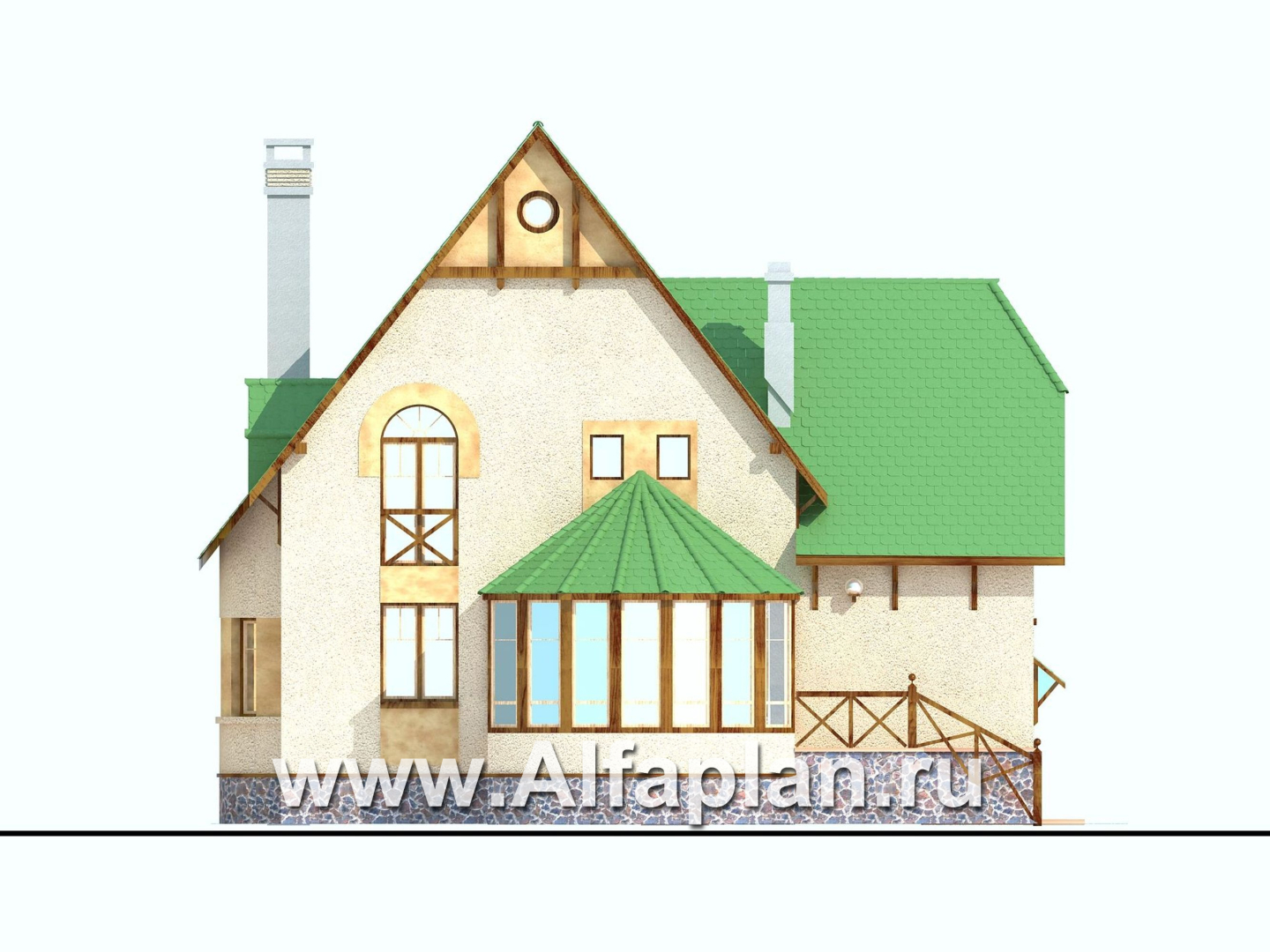

Вид слева
Вид слева

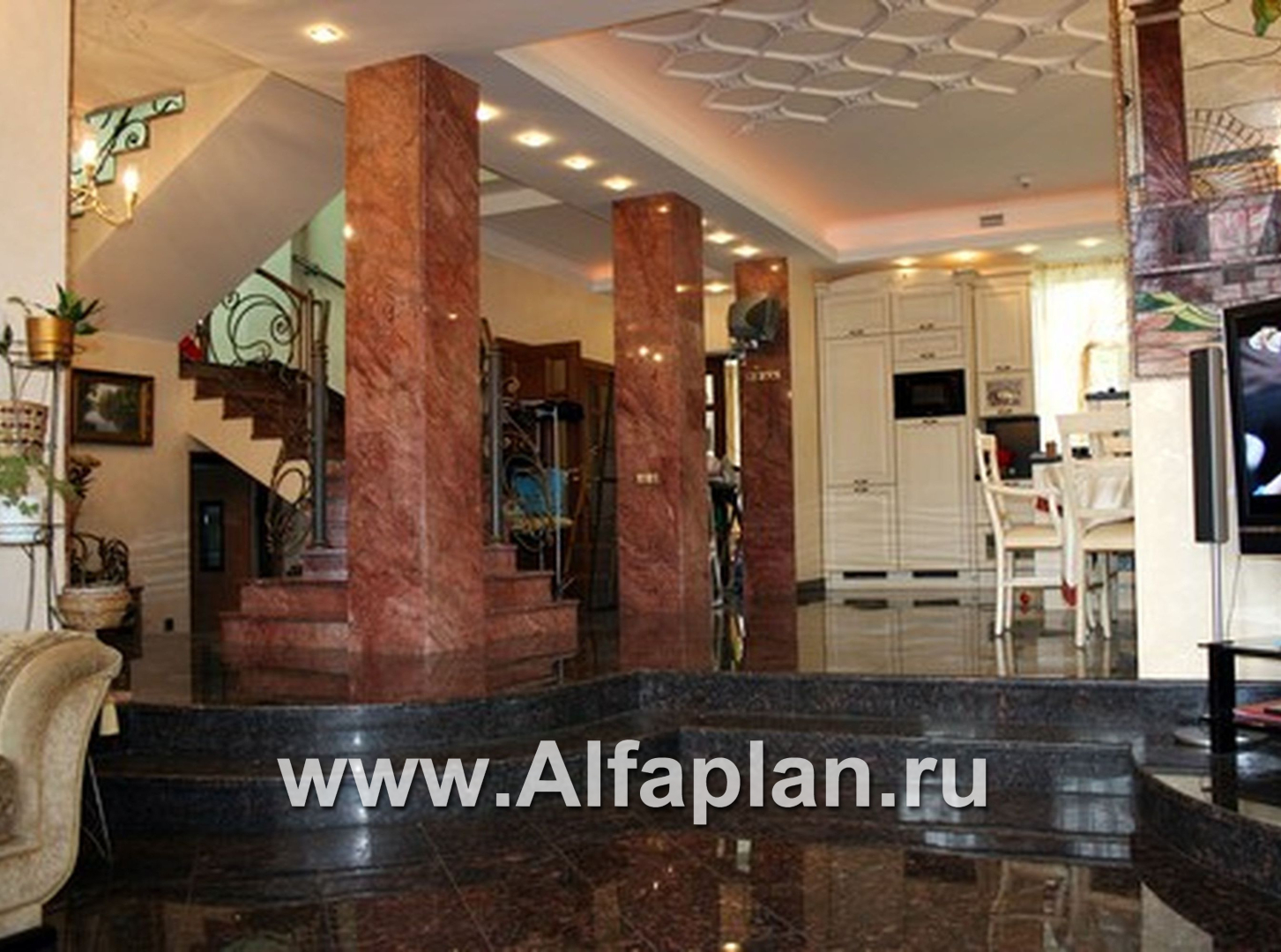

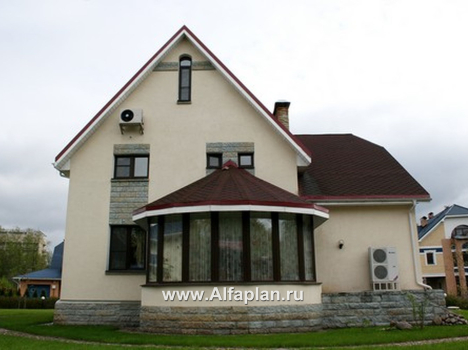

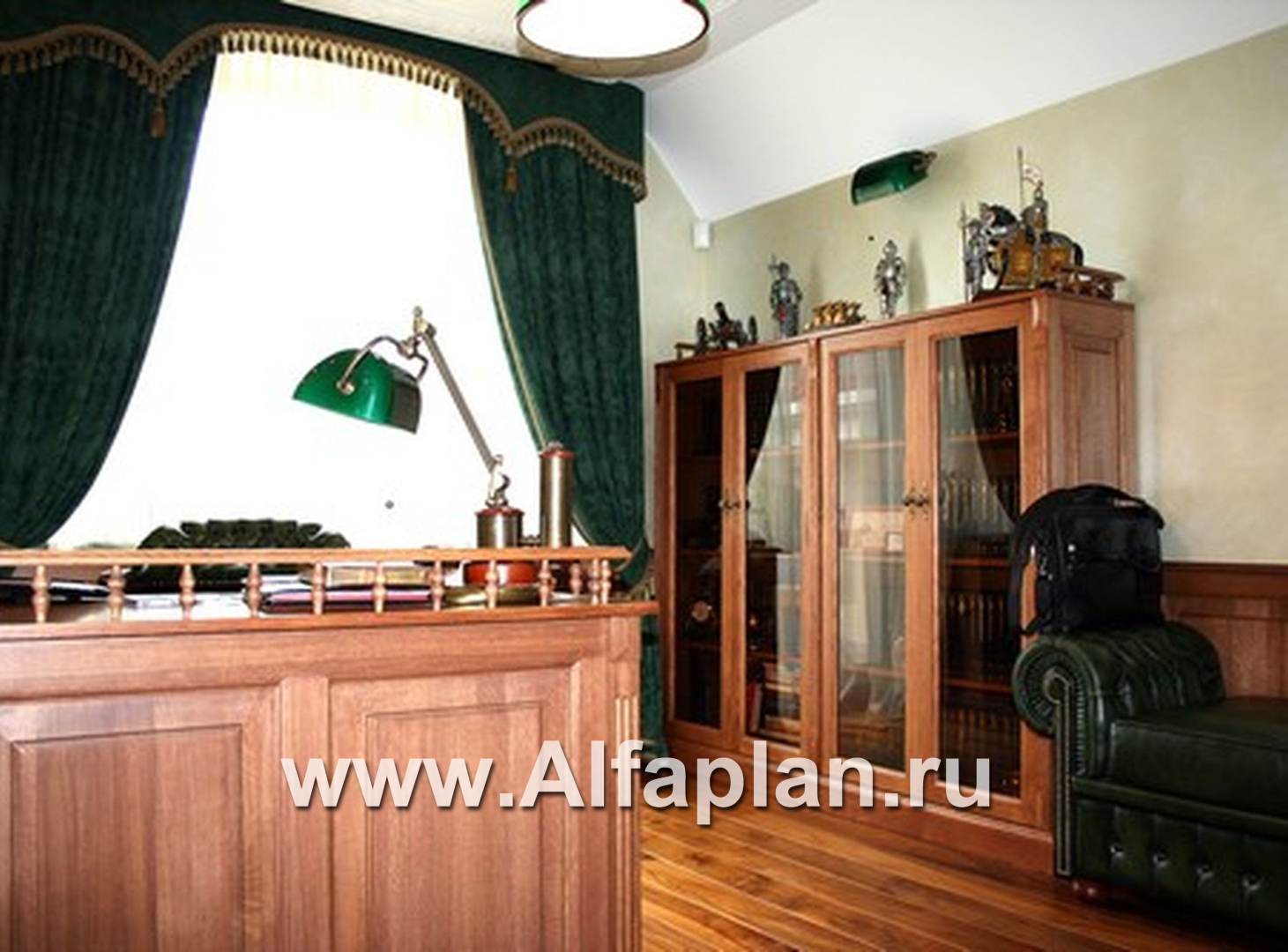

Дополнительные изображения к проекту:

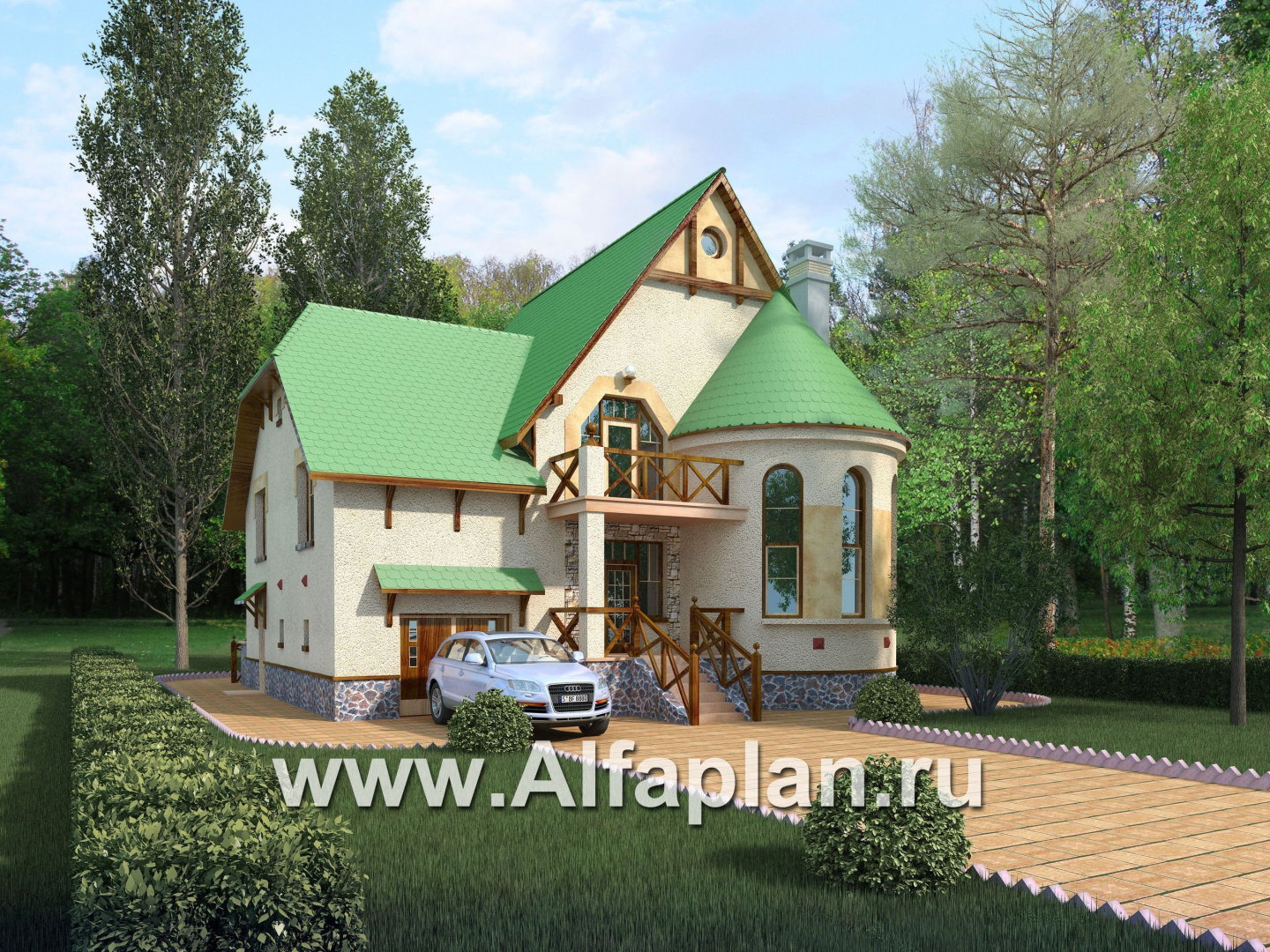

Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Дополнительное изображение 5 (прямой)
Дополнительное изображение 6 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

127,0  м3
Тип наружных стенкерамзитобетон/газобетон

183,0  м3
Тип внутренних стенкерамзитобетон/ газобетон

Тип перекрытиймонолитные ж/б

7,8 + 11,3  м3
Тип кровлибитумная черепица

285,0  м2
Наружная отделкаштукатурка

345,0  м2
Наружная отделка цоколяискусственный камень

Высота дома10,8м (от нулевой отметки)

Высота 1-го этажа3,00

Высота 2-го этажа2,60

Высота мансардного скоса1,90

Мощность котла40 кВт

Утеплительминеральная вата = 345,0 м2

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Виталий из города Екатеринбург написал(а) 02.05.2013:

Здравствуйте! Каким образом предусмотрен подъем в чердачное помещение? Какова его площадь? При выборе наружной отделки в виде лицевого кирпича или штукатурки, - оба варианта предусмотрены одним проектом? Или там нет разницы в размерах фундамента и толщине газоблока?

Виталий, здравствуйте.
Благодарим за внимание к нашим проектам и обращение в нашу студию.
В этом проекте на чердак ведет лаз с выдвижной лестницей из холла второго этажа. Максимальная высота чердака в коньке 4.5 м
Проект рассчитан на штукатурку, но возможен и лицевой кирпич. Мы можем дополнительно к проекту бесплатно для Вас приложить типовые узлы по облицовочному кирпичу.
На конструкции фундамента это не отразится.

Hаталья из города Хабаровск написал(а) 11.12.2012:

Здравствуйте! Нам проект очень нравится! Хотим его купить. Можно ли второй этаж сделать полноценным (не монсардным), а на чердаке сделать монсарду?

Наталья, здравствуйте. В этом доме мансарда высокая, уклон потолка начинается н высоте 1.9 м от пола, при общей высоте этаже 2.7 м. Поэтому нет никакой необходимости перерабатывать этот проект.
