197A-S «Айвенго»- проект двухэтажного дома, с биллиардной в мансарде, с террасой, в стиле замка

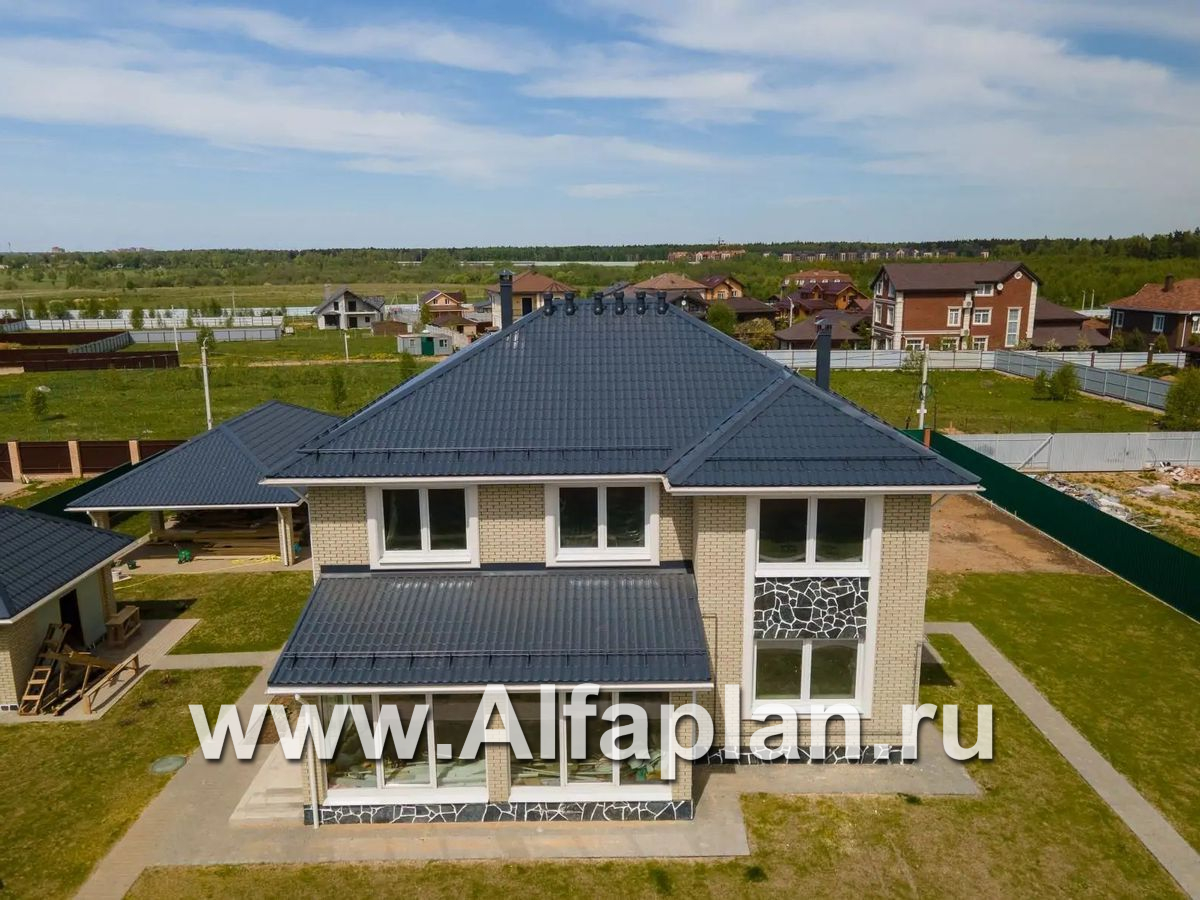

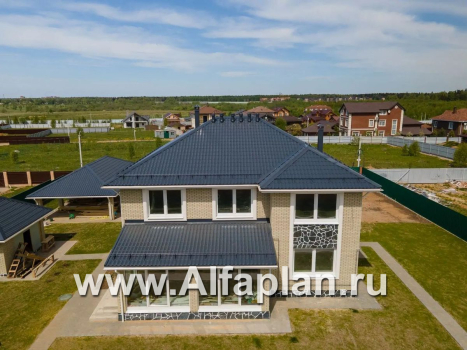

«Айвенго»- проект двухэтажного дома, с биллиардной в мансарде, с террасой, в стиле замка - основное изображение К прямому варианту

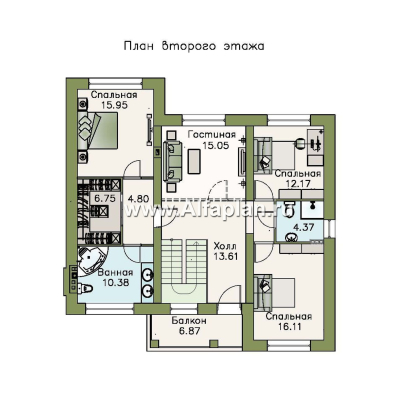

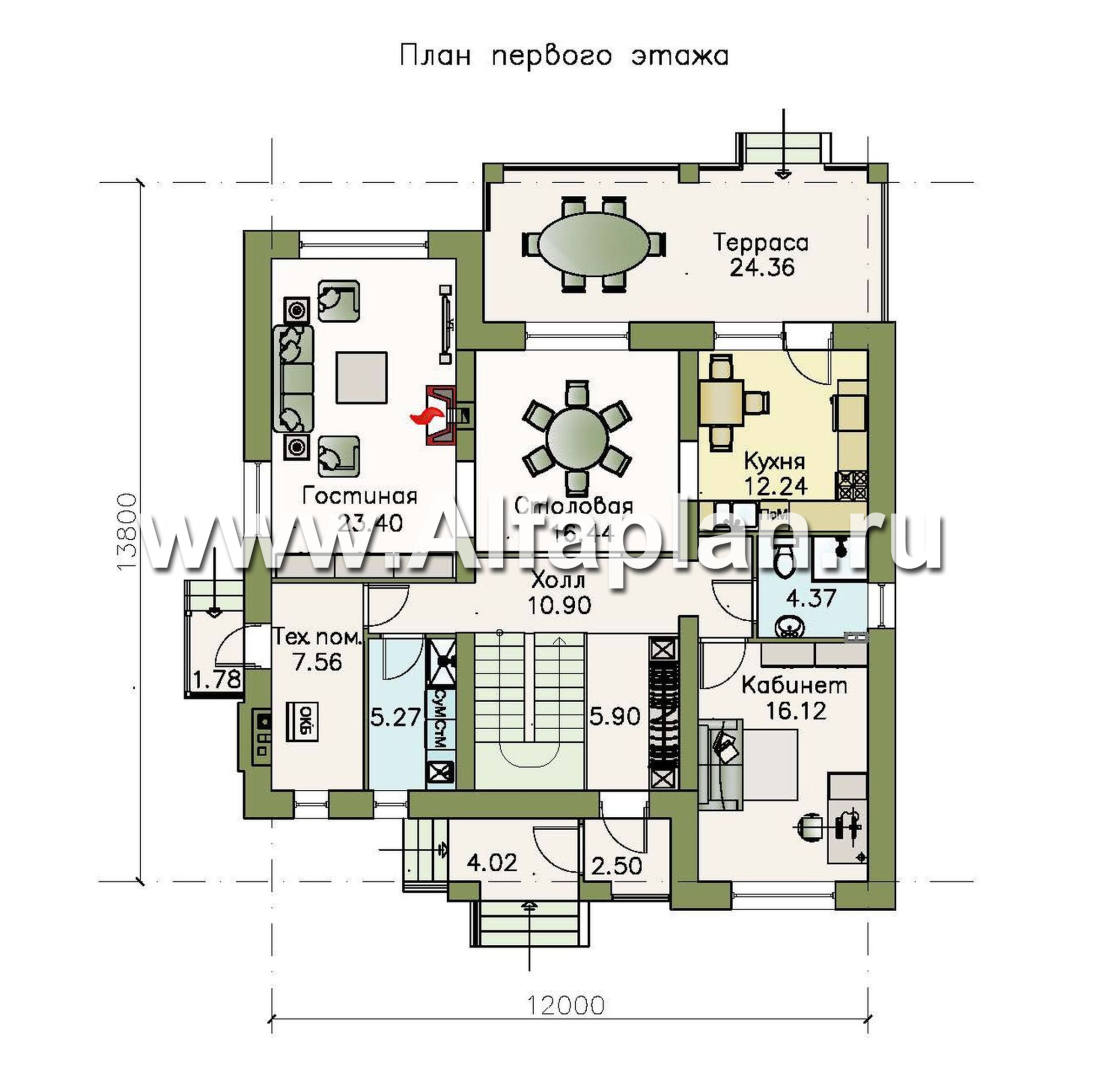

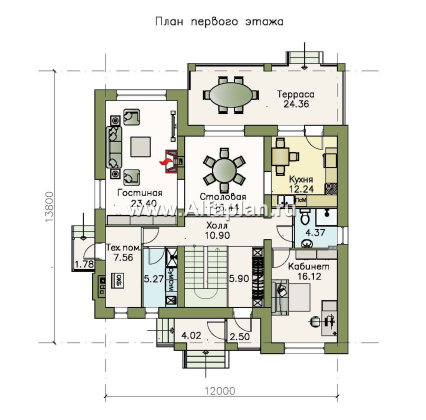

«Айвенго»- проект двухэтажного дома, с биллиардной в мансарде, с террасой, в стиле замка - план дома

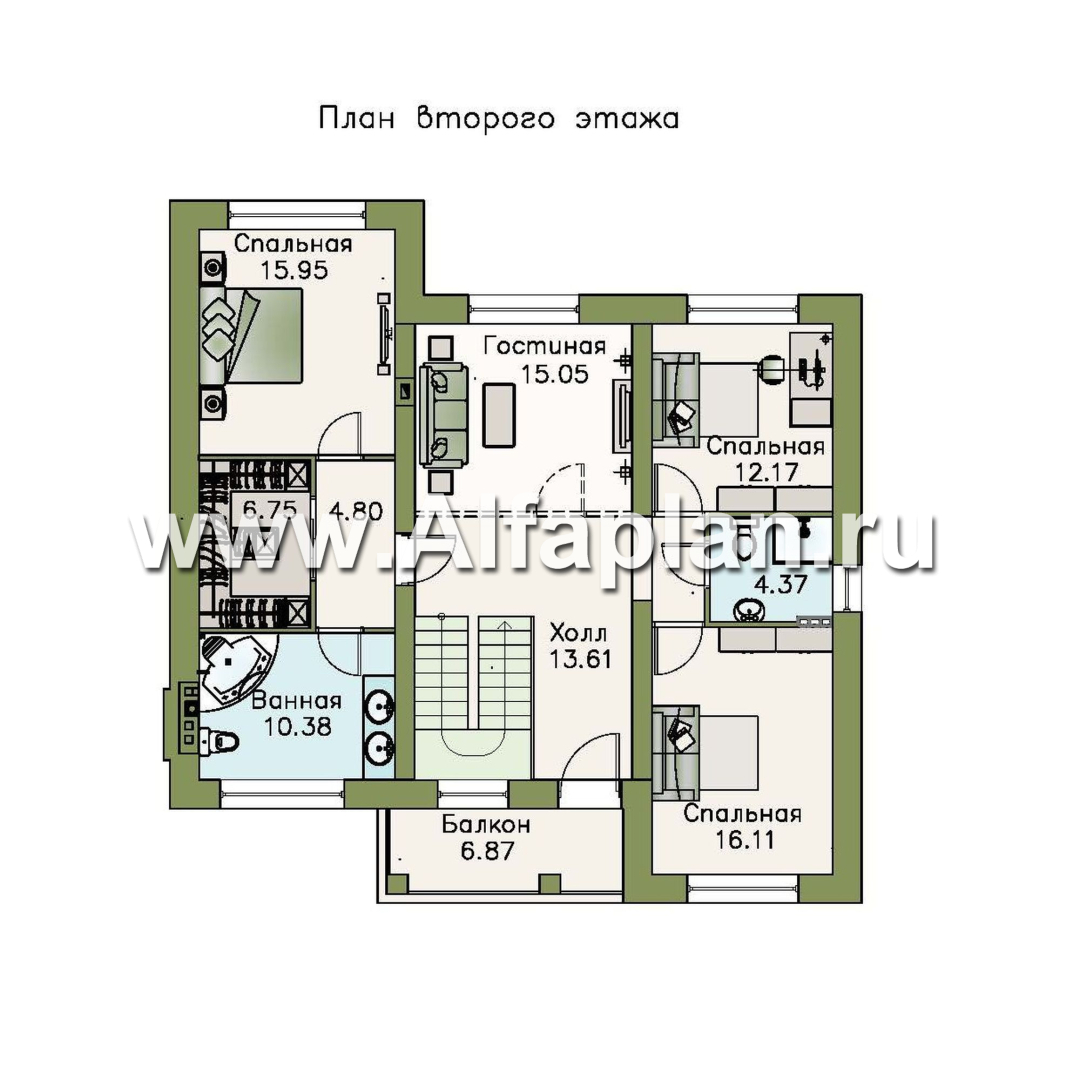

«Айвенго»- проект двухэтажного дома, с биллиардной в мансарде, с террасой, в стиле замка - план дома

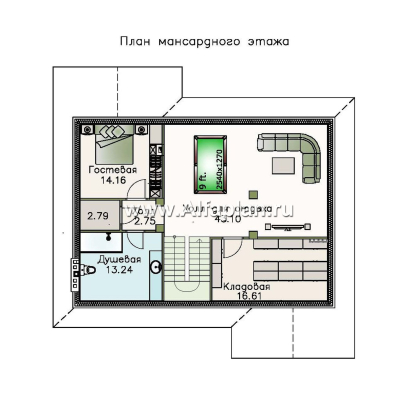

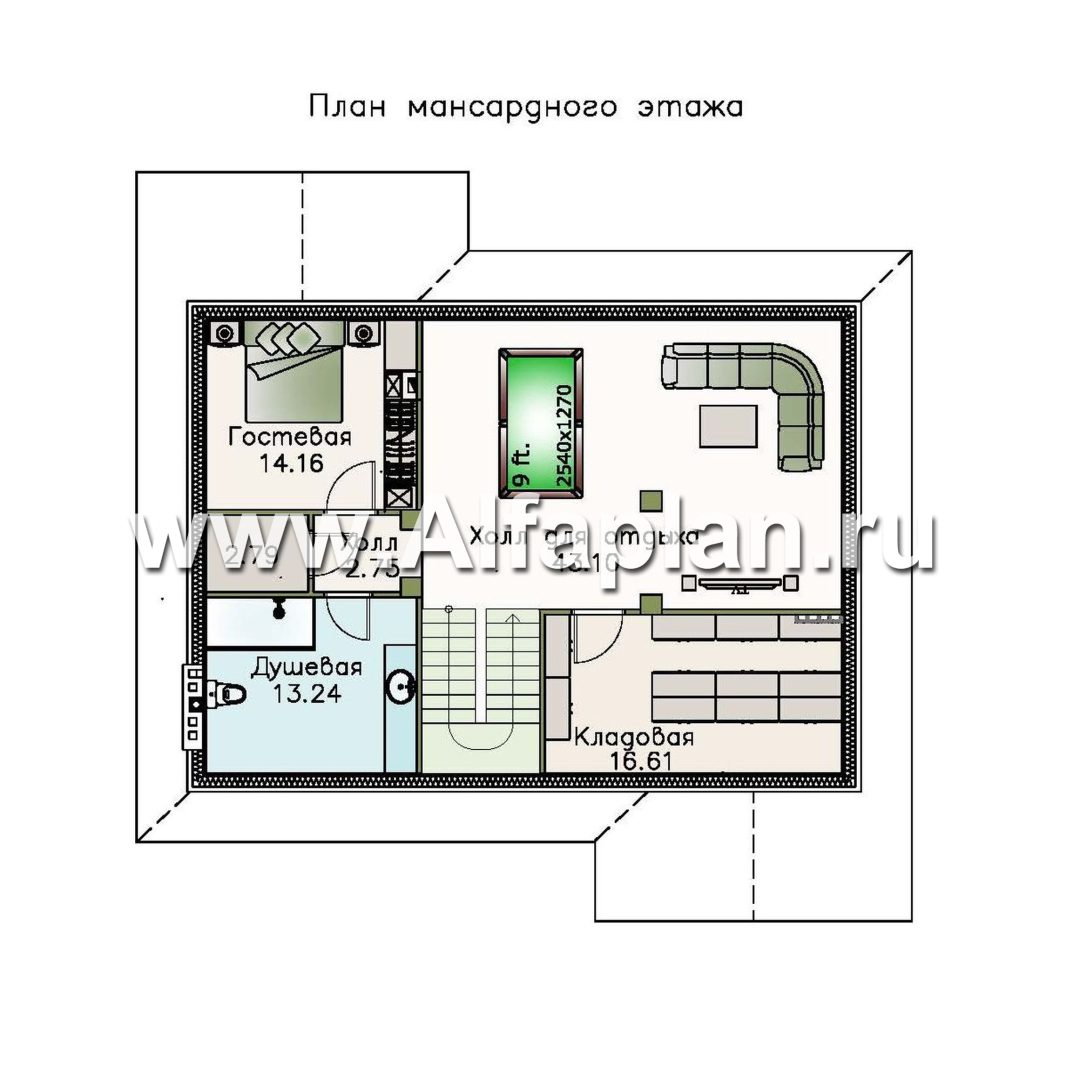

«Айвенго»- проект двухэтажного дома, с биллиардной в мансарде, с террасой, в стиле замка - план дома

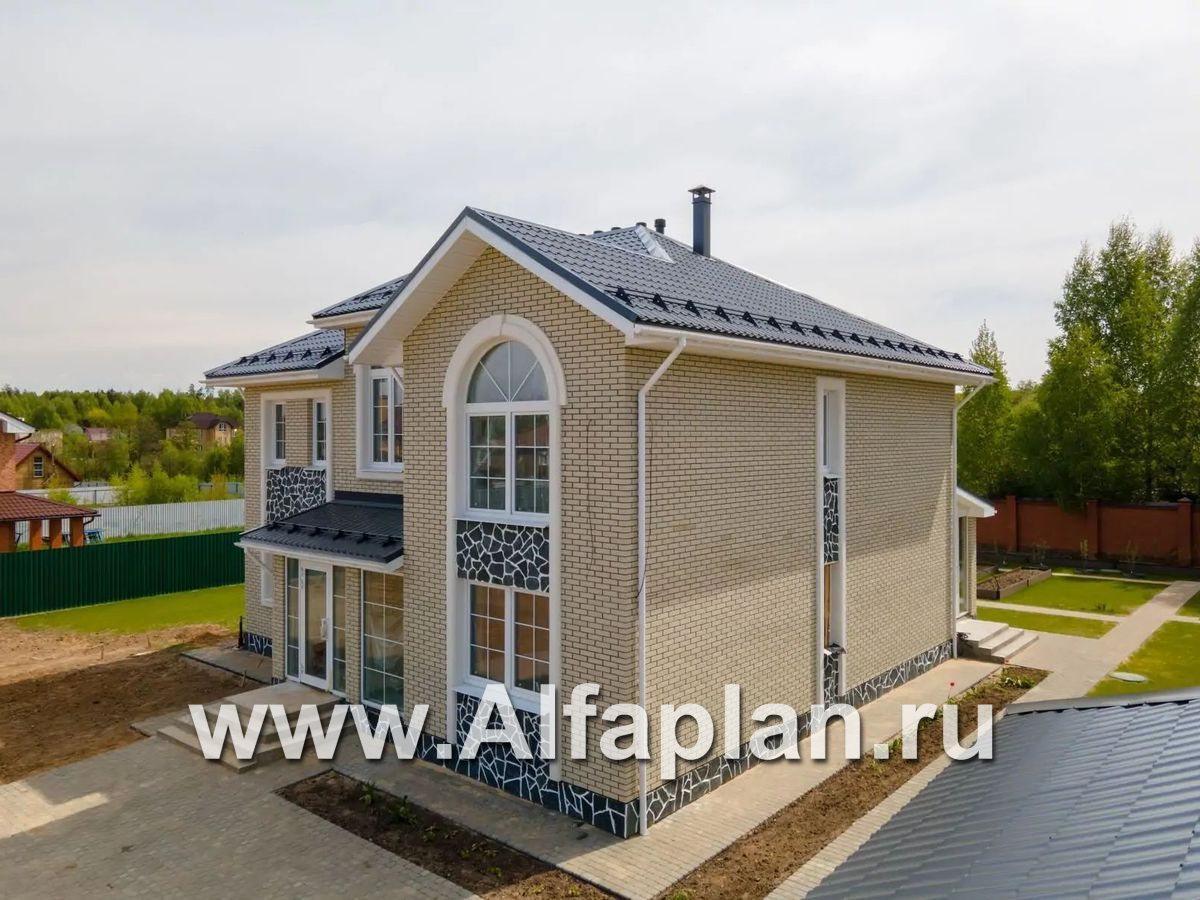

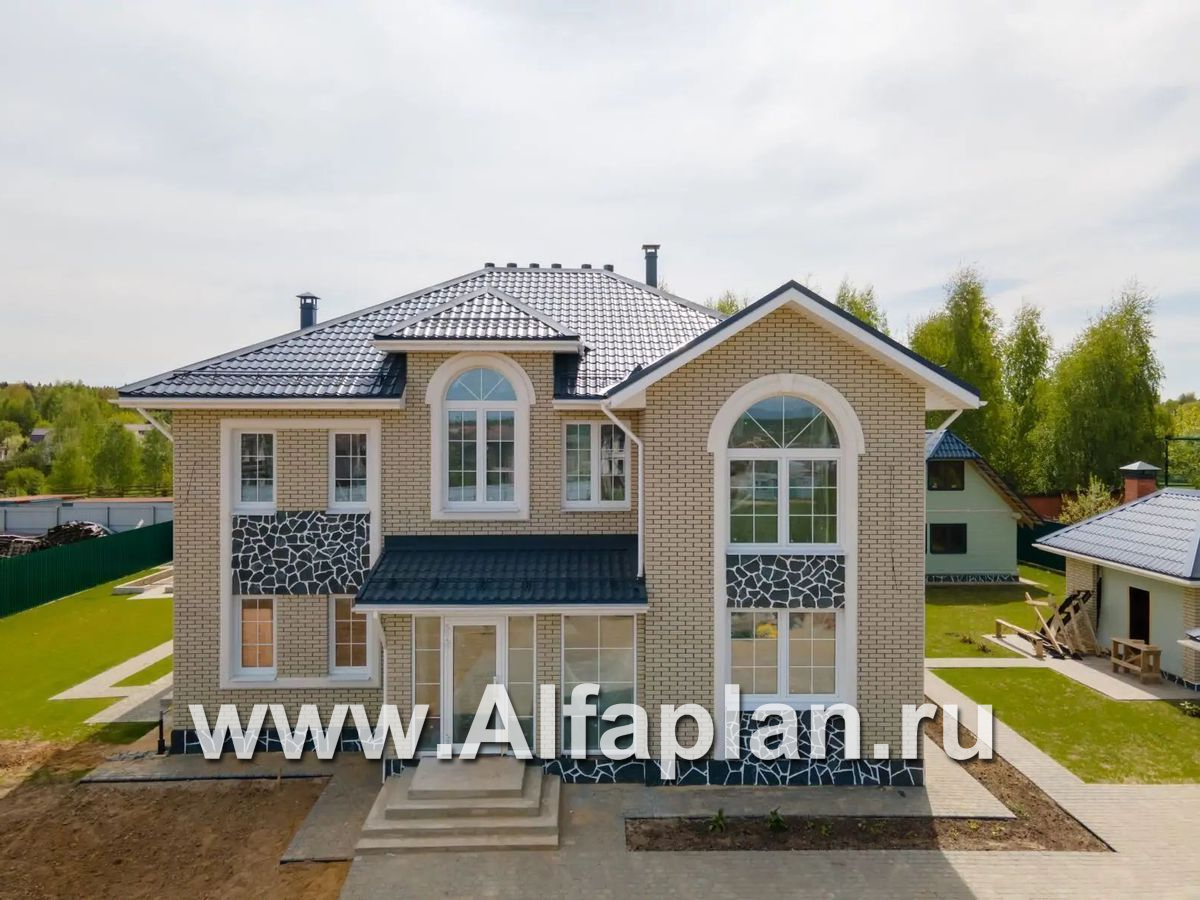

«Айвенго»- проект двухэтажного дома, с биллиардной в мансарде, с террасой, в стиле замка - дизайн дома №1
«Айвенго»- проект двухэтажного дома, с биллиардной в мансарде, с террасой, в стиле замка - дизайн дома №2
«Айвенго»- проект двухэтажного дома, с биллиардной в мансарде, с террасой, в стиле замка - дизайн дома №3
«Айвенго»- проект двухэтажного дома, с биллиардной в мансарде, с террасой, в стиле замка - дизайн дома №4

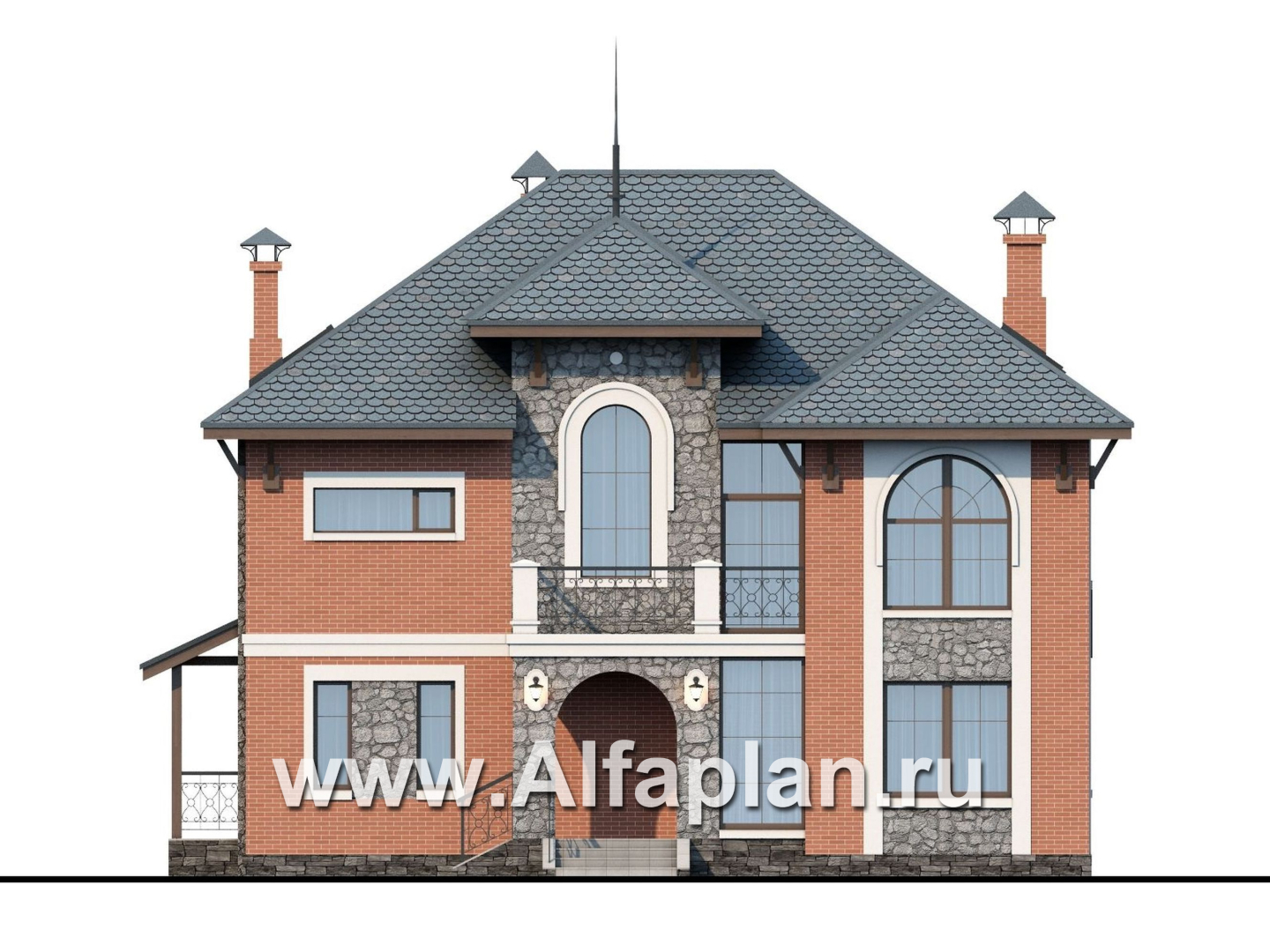

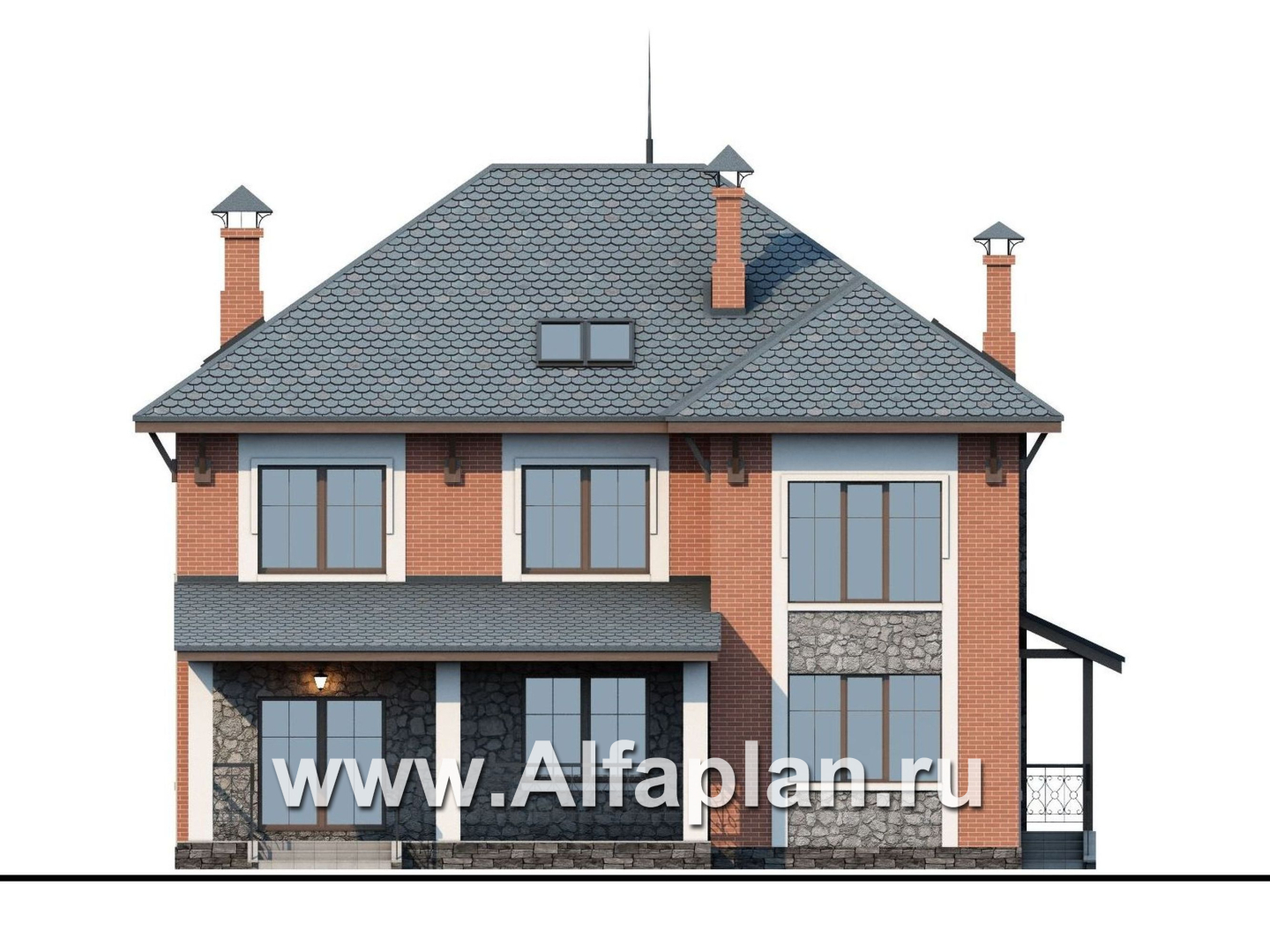

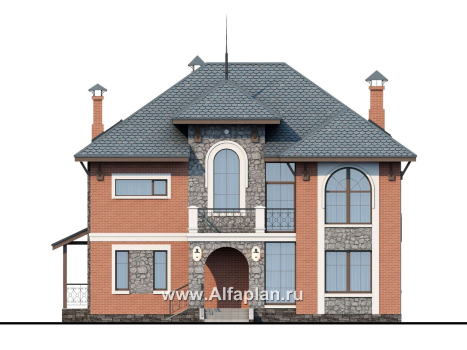

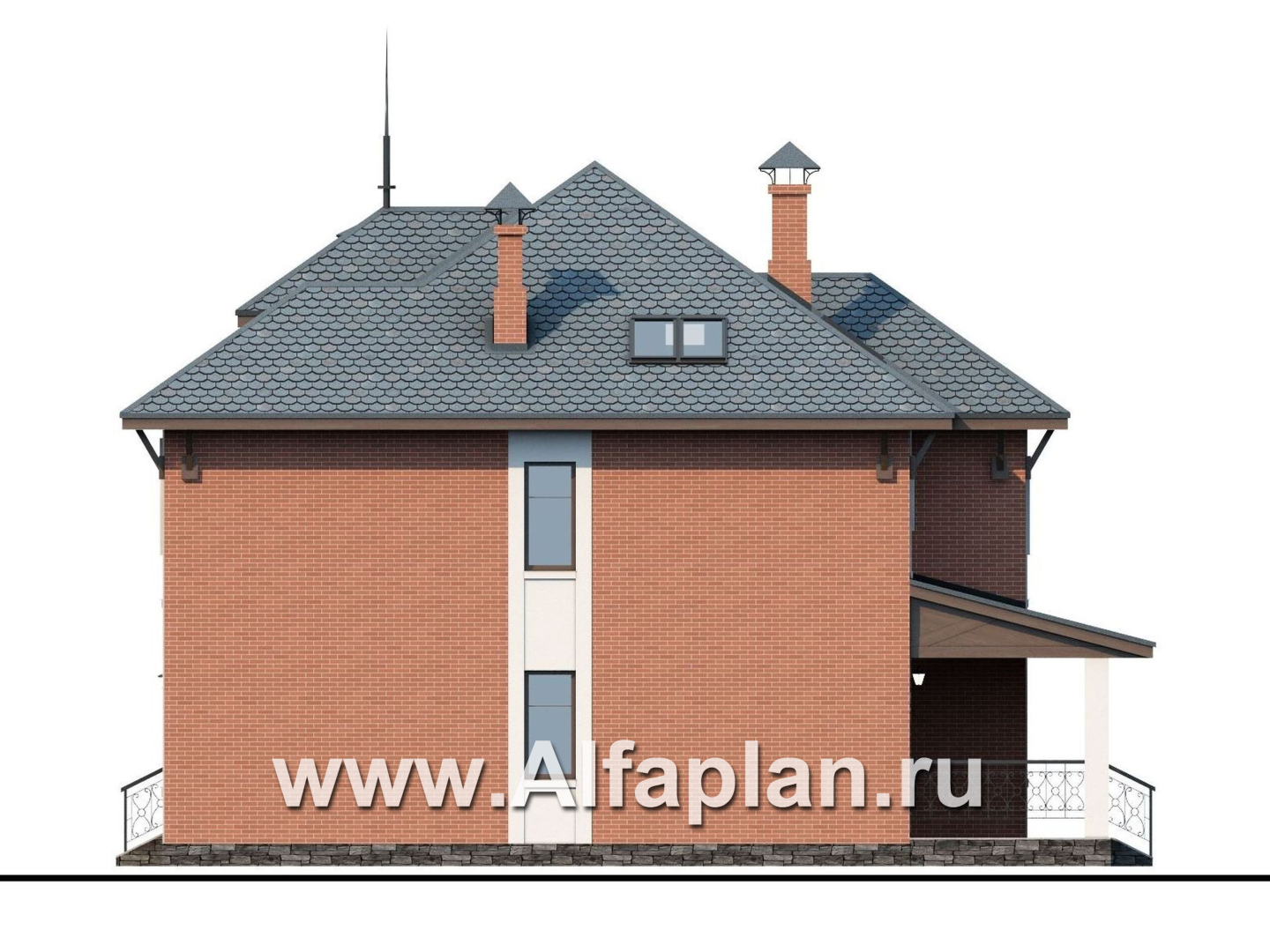

«Айвенго»- проект двухэтажного дома, с биллиардной в мансарде, с террасой, в стиле замка - фасад дома

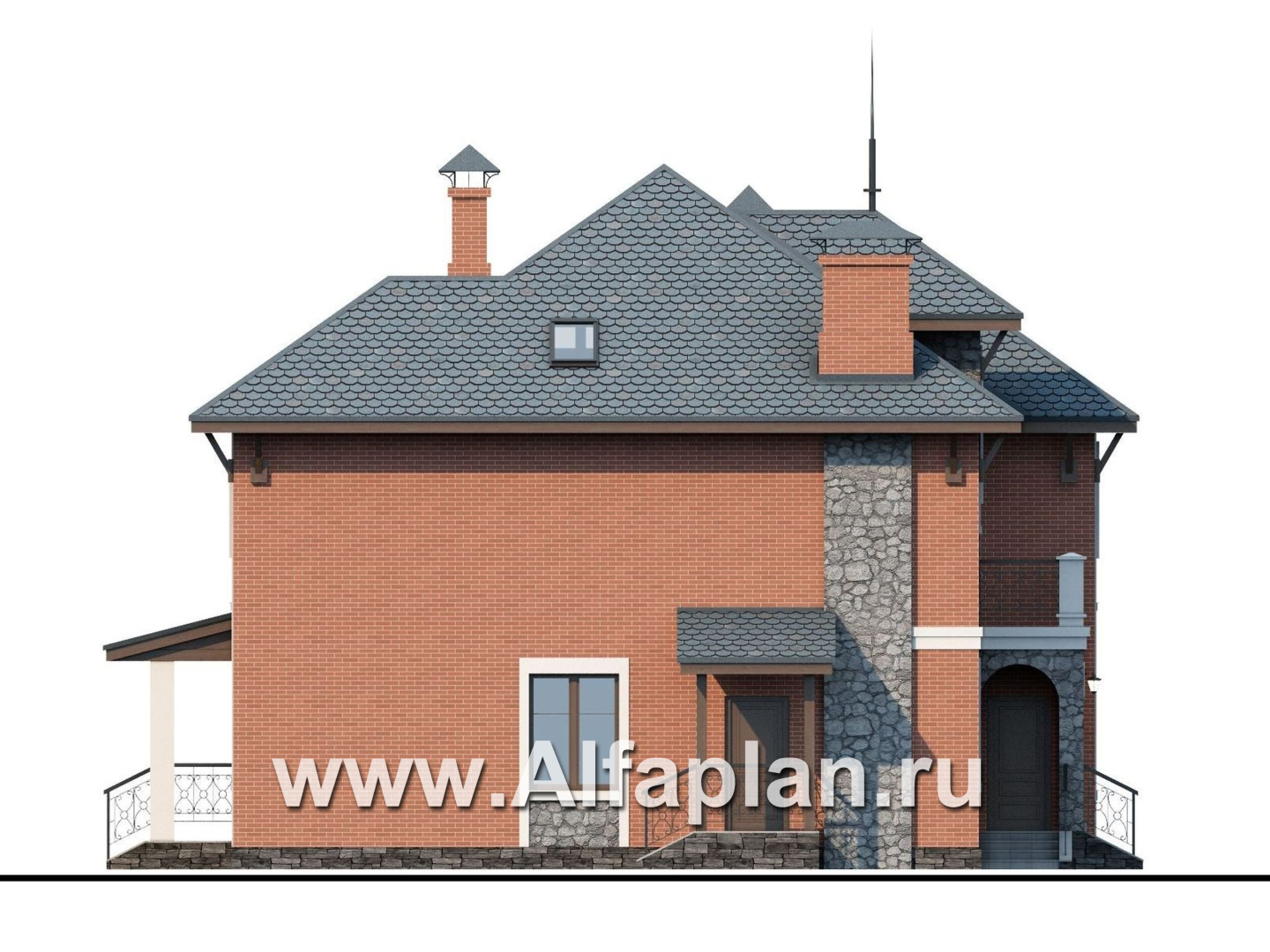

«Айвенго»- проект двухэтажного дома, с биллиардной в мансарде, с террасой, в стиле замка - фасад дома
«Айвенго»- проект двухэтажного дома, с биллиардной в мансарде, с террасой, в стиле замка - фасад дома
«Айвенго»- проект двухэтажного дома, с биллиардной в мансарде, с террасой, в стиле замка - фасад дома
Автор проекта: В. Тарасов
  • Общая площадь дома:222.84 м²
  • Площадь отапливаемых помещений:203.23 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    54 900 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    13 100 ₽
  • Электронная копия в формате PDF    7 000 ₽
  • Строительный паспорт проекта    3 500 ₽

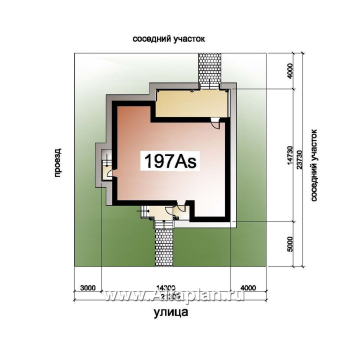

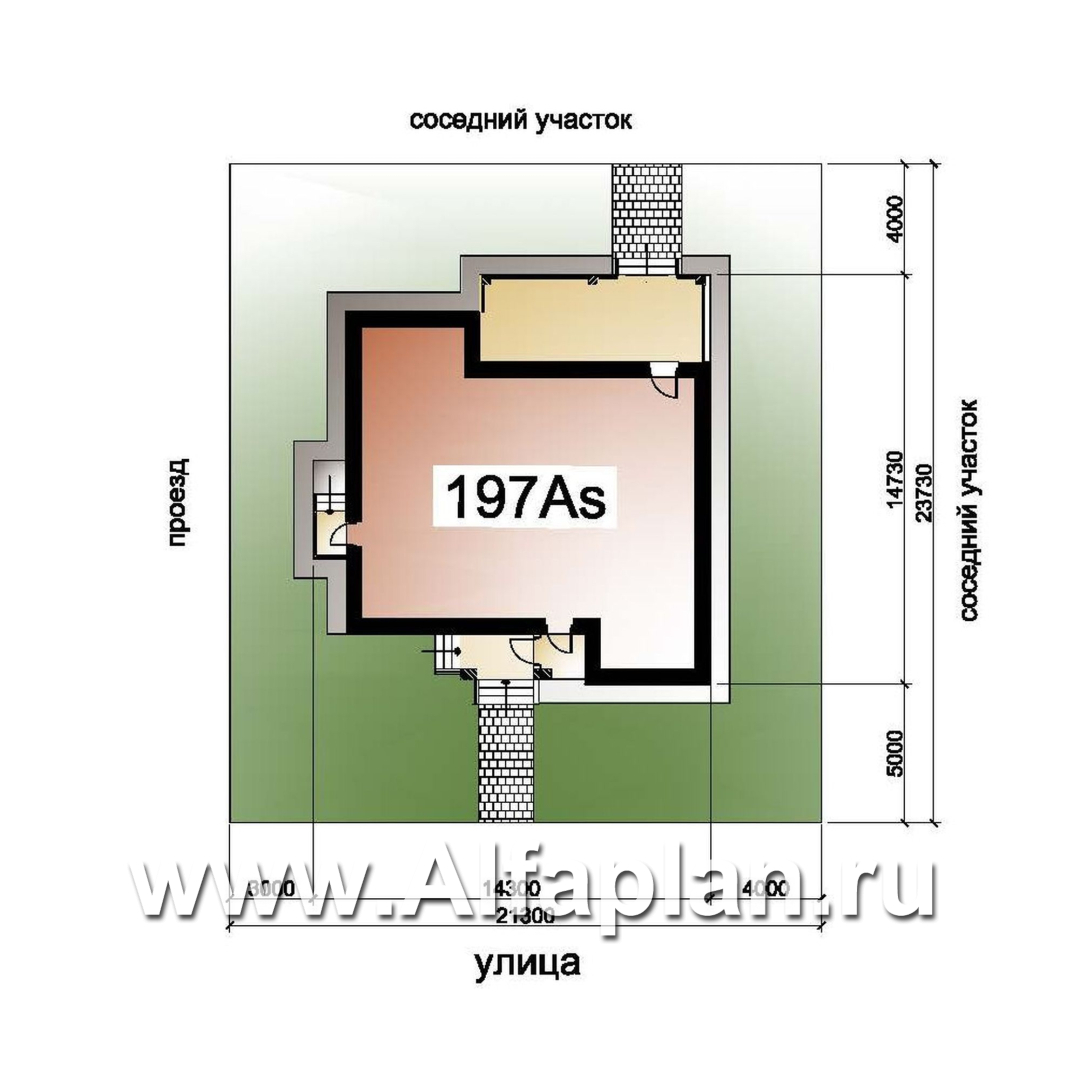

  • Разбивочный план вашего участка    7 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)"    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
Заказать проектПоложить в мои желания
Купить в один кликЗадать вопрос по проекту
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:
Telegram
WhatsApp

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы). В случае применения фундамента на сваях необходимы инженерно-геологические изыскания и привязка фундамента.

.

Общая площадь дома 222.84 м²
Площадь мансарды 92.65 м²

«Айвенго»- проект двухэтажного дома, с биллиардной в мансарде, с террасой, в стиле замка - технические характеристики

Тип фундамента монолитная ж/б плита 47.4 м³
Тип наружных стен кирпич/газо(пено)бетонные блоки 124 м³
Тип внутренних несущих стен газо(пено)бетон/кирпич 30.7/31.1 м³
Тип перекрытий монолитная ж/б плита 20.6/18.8 м³
Тип кровли натуральная черепица 262 м²
Наружная отделка стен лицевой кирпич, облицовочный камень,штукатурка 264.9/46.1 м²
Наружная отделка цоколя облицовочный камень 20.2 м²
Гараж Без гаража
Высота дома от уровня пола 1-го этажа 10.47 м
Высота 1-го этажа от пола до потолка 3 м
Высота 2-го этажа от пола до потолка, чердак 2.7 м 2.7 м
Высота мансардного скоса на чердаке 1.1 м
Ширина 12 м
Длина 14 м
Мощность котла с бойлером горячей воды 50 кВт
Расчётная электрическая нагрузка с учетом электроплиты 22.3 кВт
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Варианты проекта

Превью проекта ««Айвенго» — проект двухэтажного дома, с биллиардной в мансарде, с террасой и гаражом на 1 авто, в стиле замка»
  • Один в Один!
Подробнее
«Айвенго» — проект двухэтажного дома, с биллиардной в мансарде, с террасой и гаражом на 1 авто, в стиле замка
  • 6
  • 4
  • 1
  • .
  • Площадь
    253.88 м²
  • 197B
Превью проекта ««Айвенго» - проект двухэтажного дома, с биллиардной в мансарде, с террасой и навесом на 2 авто, в стиле замка» Подробнее
«Айвенго» - проект двухэтажного дома, с биллиардной в мансарде, с террасой и навесом на 2 авто, в стиле замка
  • 6
  • 5
  • 1
  • .
  • Площадь
    248.84 м²
  • 197E
Превью проекта ««Айвенго»_ДУО - проект двухэтажного коттеджа + проект бани с террасой» Подробнее
«Айвенго»_ДУО - проект двухэтажного коттеджа + проект бани с террасой
  • .
  • Площадь
    223.7 м²
  • 197A+225C

Описание проекта

«Айвенго»- проект двухэтажного дома, с биллиардной в мансарде, с террасой, в стиле замка

Похожие планировки

Похожие проекты Вместе с этим проектом предлагаем

ПОСТОЯННЫЕ АКЦИИ, читать подробнее

Комментарии 1

  • Щелково

    Добрый день! Понравился этот вариант. Скажите, возможно разработать для него устройство цоколя с помещением для сауны?

    Добрый день, Виктория,

    готовый Рабочий проект 197а с цокольным этажом еще не разрабатывался. Предлагаем Вам несколько вариантов решения: 1. Экономичный вариант: выполнить для Вас за небольшую доплату вариант с цоколем  в ПАСПОРТЕ проекта  (без корректировки строительной рабочей документации).  2. Переработка полной строительной рабочей документации с дополнением цокольного этажа. Срок подготовки - 20 раб. дней. Точная стоимость устанавливается после получения от Вас технического задания и определения объема работ. Более подробную информацию о стоимости и сроках корректировок можно посмотреть в разделе «Сервис для Заказчиков» на сайте  https://www.alfaplan.ru/genplan/. 3. В качестве альтернативы предлагаем Вам рассмотреть аналогичные варианты домов с готовым цоколем (и предусмотренными саунами): 137АС, 96АС, 98АС.
