182A

"Зальцбург" - дом с рациональной планировкой

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
184.90164.29105.5
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)38000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - ленточный монолитный глубиной заложения 1,6м5000
Вариант перекрытия - из сборных ж/б плит над 1-ым этажом5000

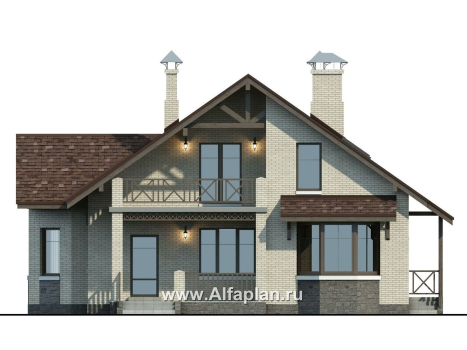

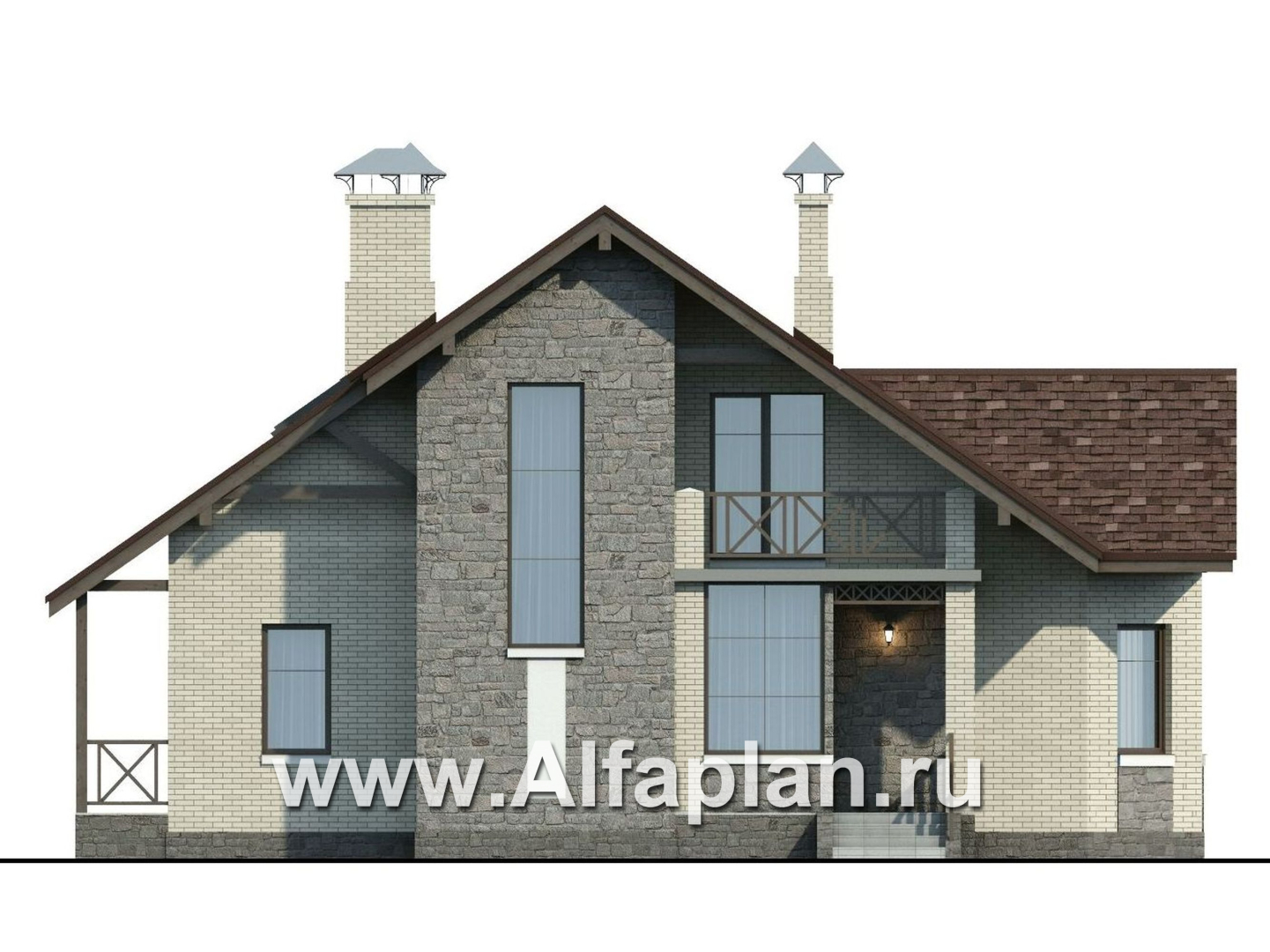

Вид спереди
Вид спереди

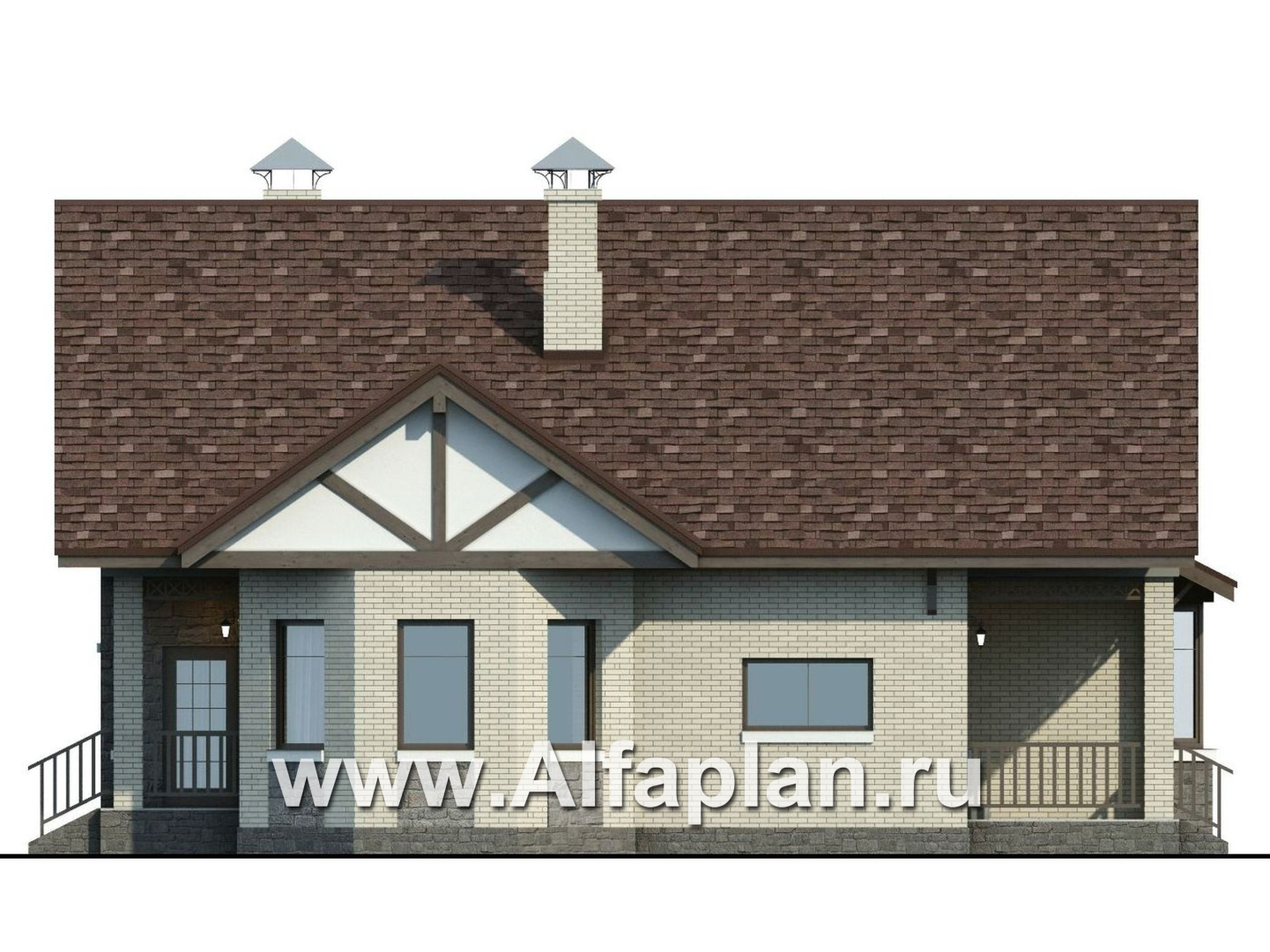

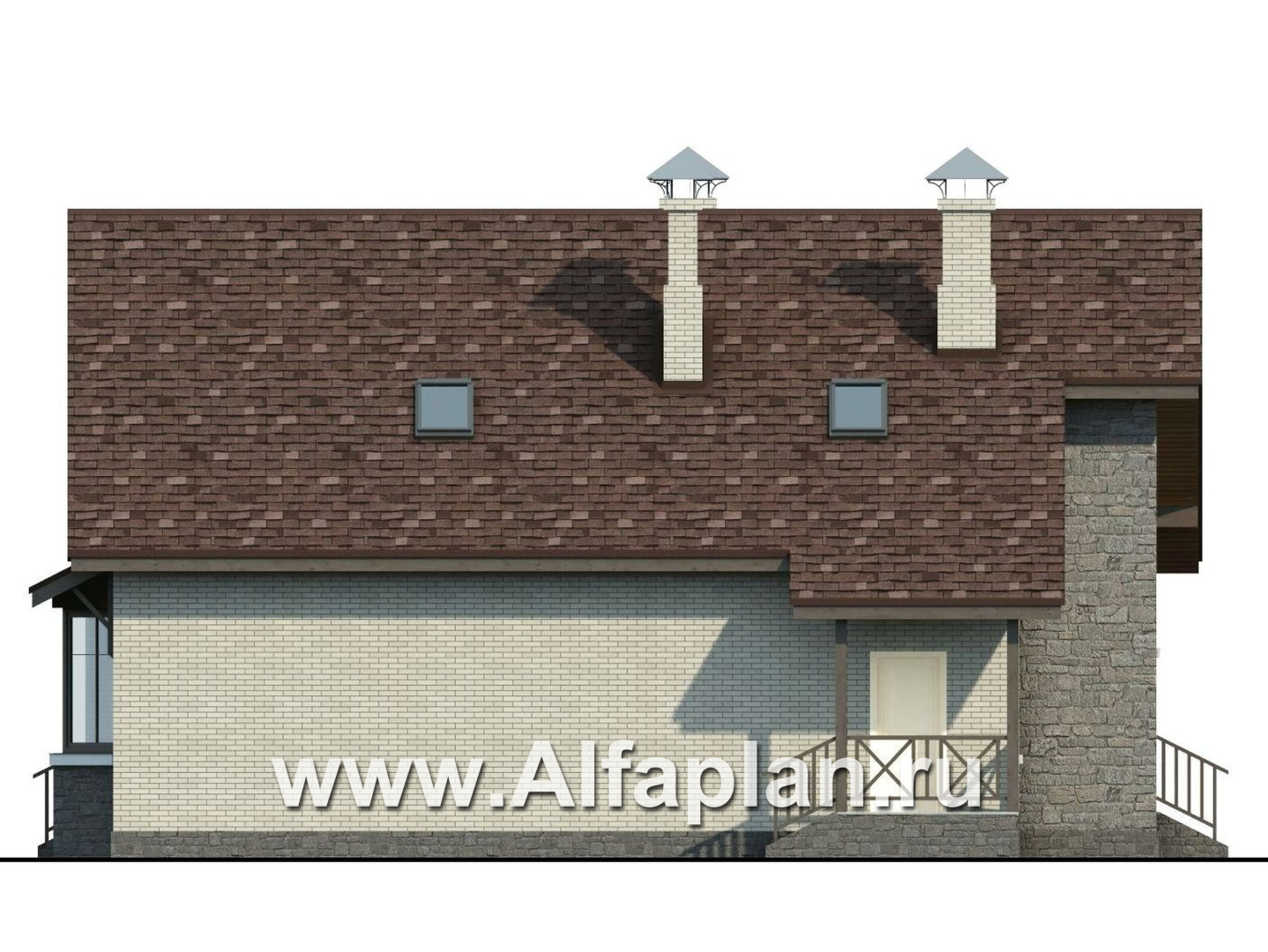

Вид справа
Вид справа

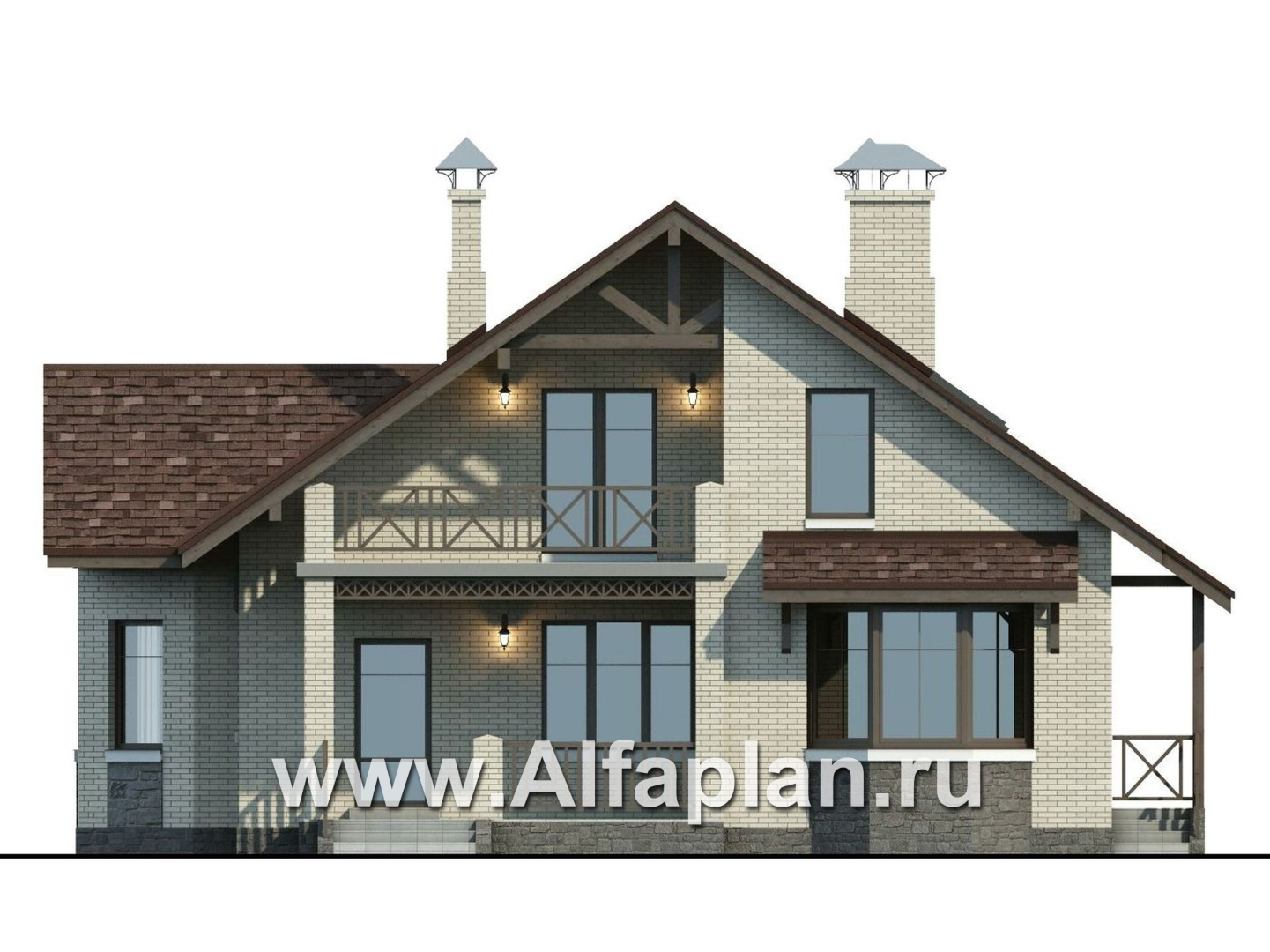

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

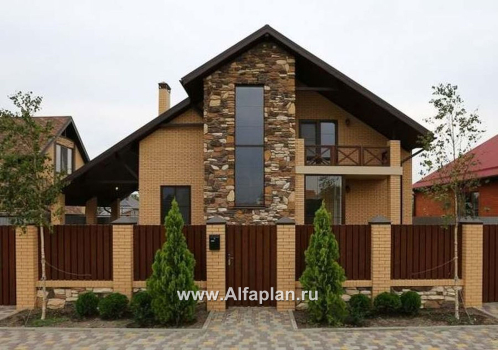

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

43.1 (толщина 250 мм)  м3
Тип наружных стенгазо(пено)бетон или кирпич ( альтернативно)

90.9/92.2  м3
Тип внутренних стенгазо(пено)бетон или кирпич ( альтернативно)

14.1/14.5  м3
Тип перекрытиймонолитные ж/б

21.7  м3
Крышастропильная конструкция (16.2 м3)

Тип кровлибитумная черепица

238.0  м2
Наружная отделкалицевой кирпич, облицовочный камень

184.3/  м2
Наружная отделка цоколяоблицовочный камень

Высота домаот пола 1-го этажа

7.87  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Высота мансардного скоса1.4 м

Мощность котлакотел с бойлером

40 квт
Расчетная электр. нагрузкас учетом электрплиты

18.9 ква
Утеплительминеральная вата


Как сделать облик дома запоминающимся? Рецептов достаточно – от необычной цветовой гаммы до сложных, порой даже вычурных архитектурных деталей. Однако существует гораздо более простой способ заявить о своей индивидуальности, а заодно и об отличном вкусе…

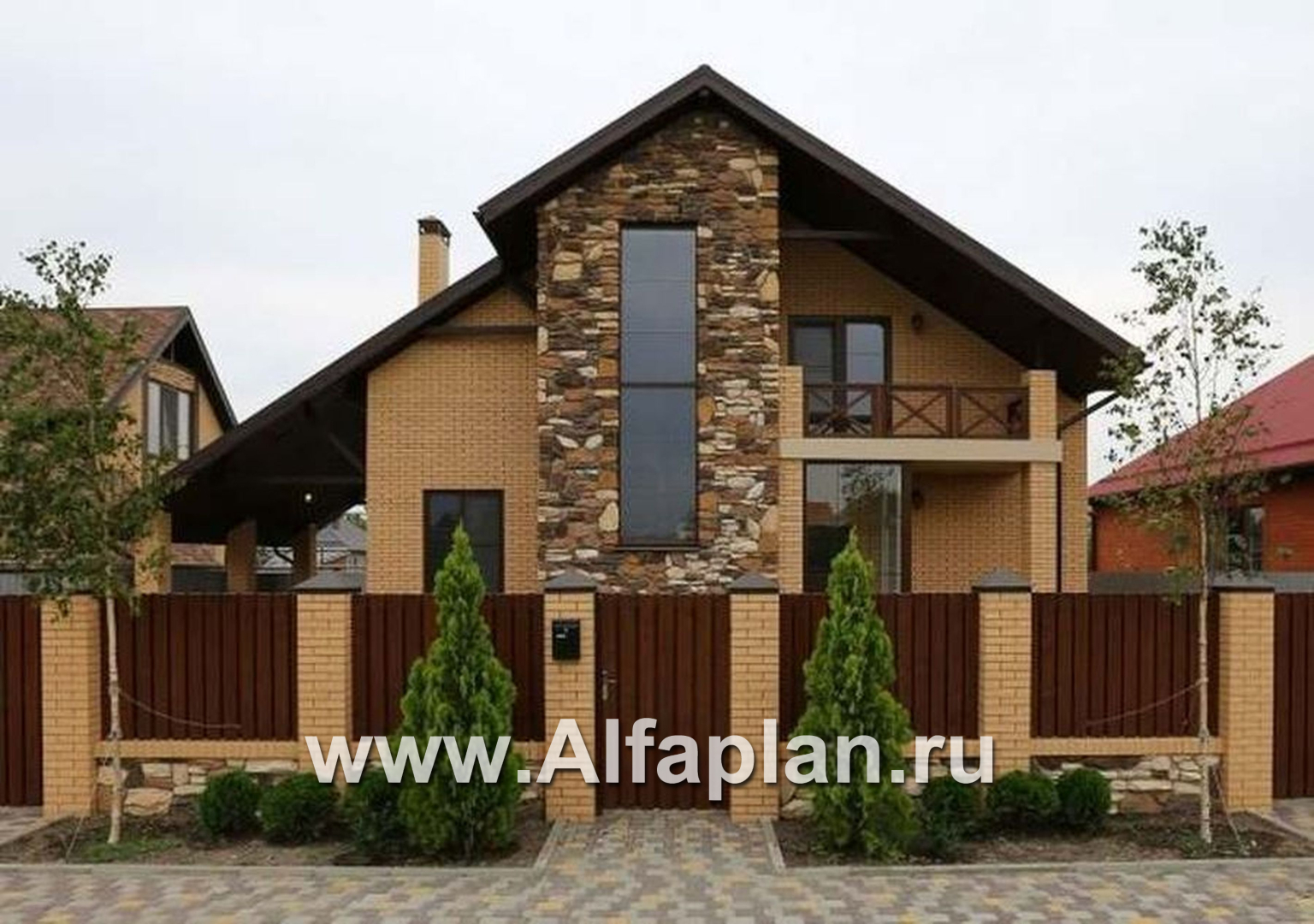

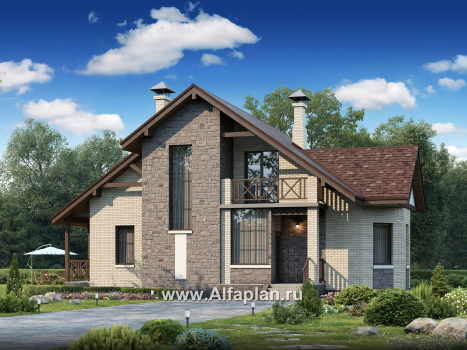

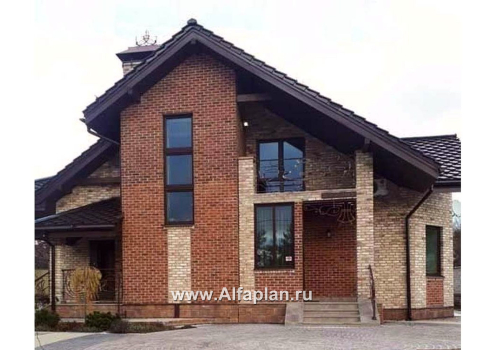

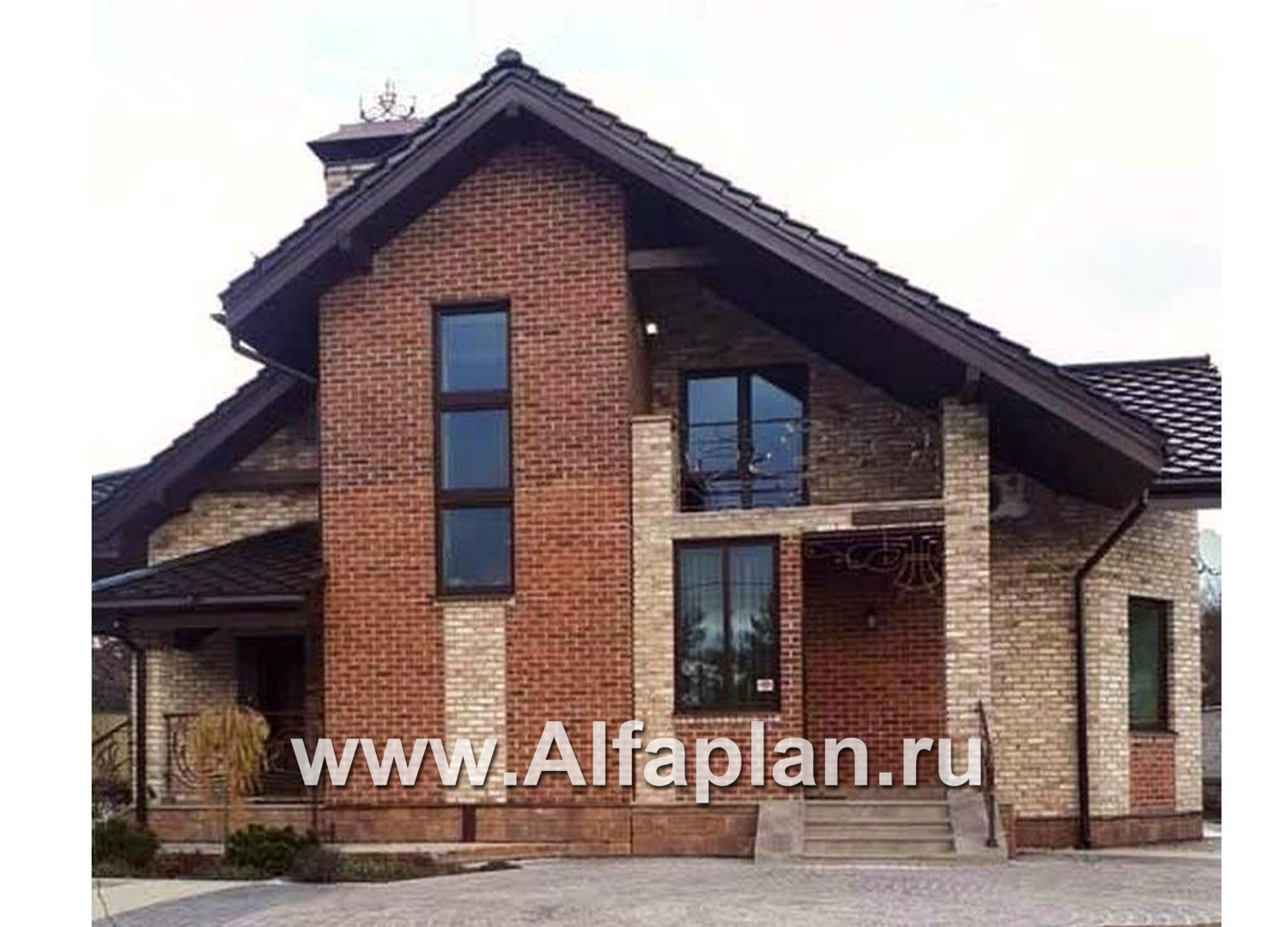

Этот кирпичный (газобетонный) дом, выполненный в скандинавском стиле, выглядит исключительно эффектно и гармонично прежде всего за счет интересной компоновки архитектурных элементов, материалов и фактур.

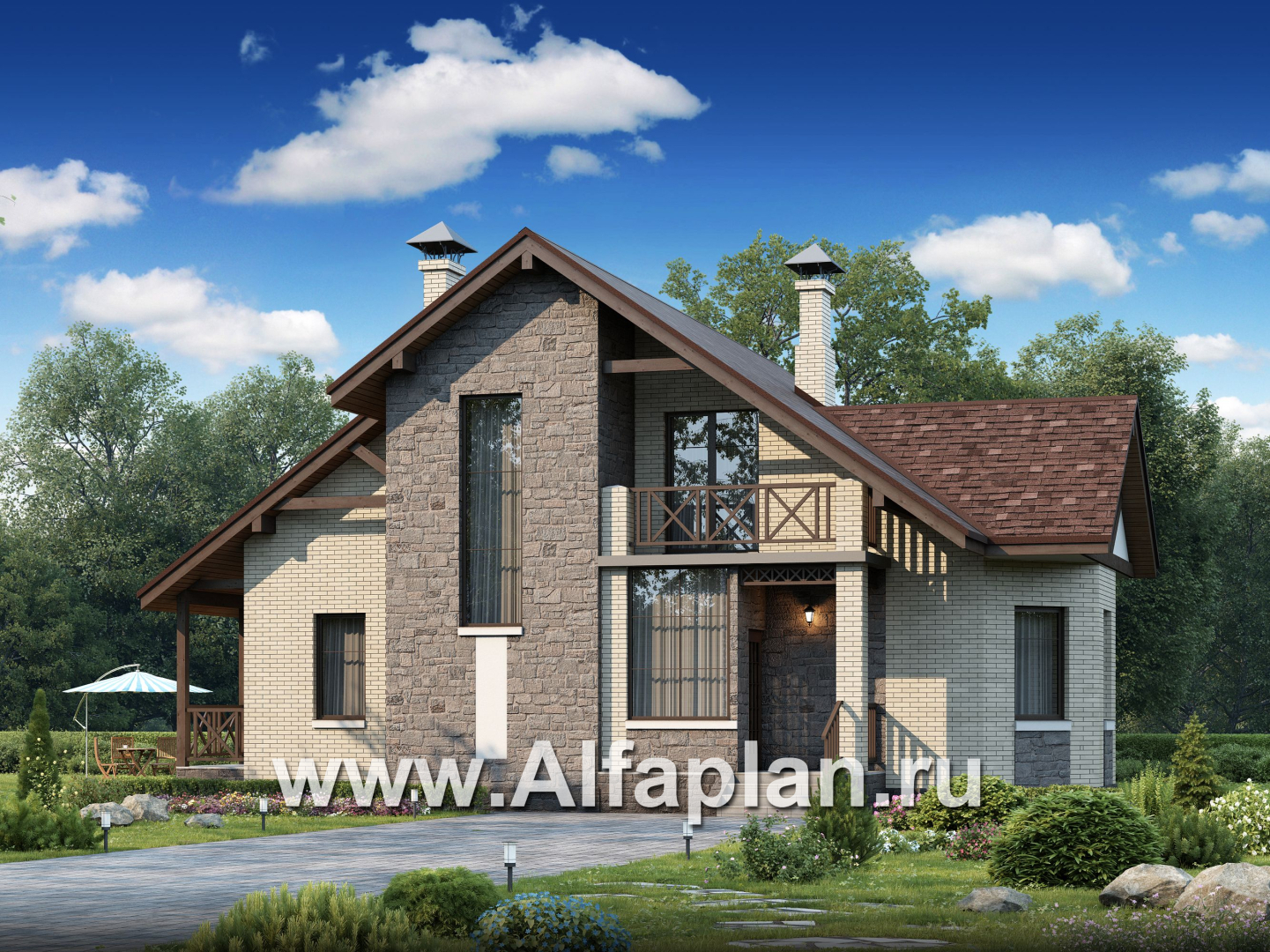

Центральным элементом главного фасада является массивный асимметричный эркер. Он облицован рустовым камнем, «неправильности» которого выгодно контрастируют с математически выверенным ритмом кирпичной кладки. Главный вход, по сути, является частью эркера, как и уютная лоджия на втором этаже.

Изящества облику этого дома из газобетона (кирпича) добавляет большое количество остекленных поверхностей и, конечно, балконные и лестничные ограждения. Их рисунок повторяется во внешних сваях, подчеркивающих геометрию сложной асимметричной кровли. Для ее оформления проектом предполагается использовать битумную черепицу благородного шоколадного оттенка, который отлично сочетается со сдержанной цветовой гаммой фасада.

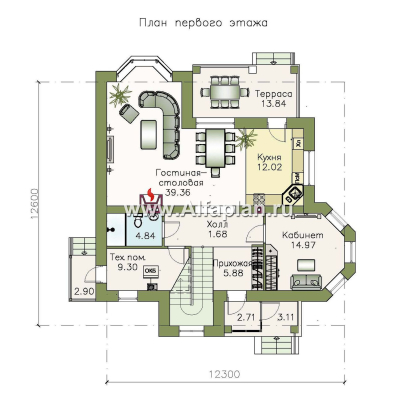

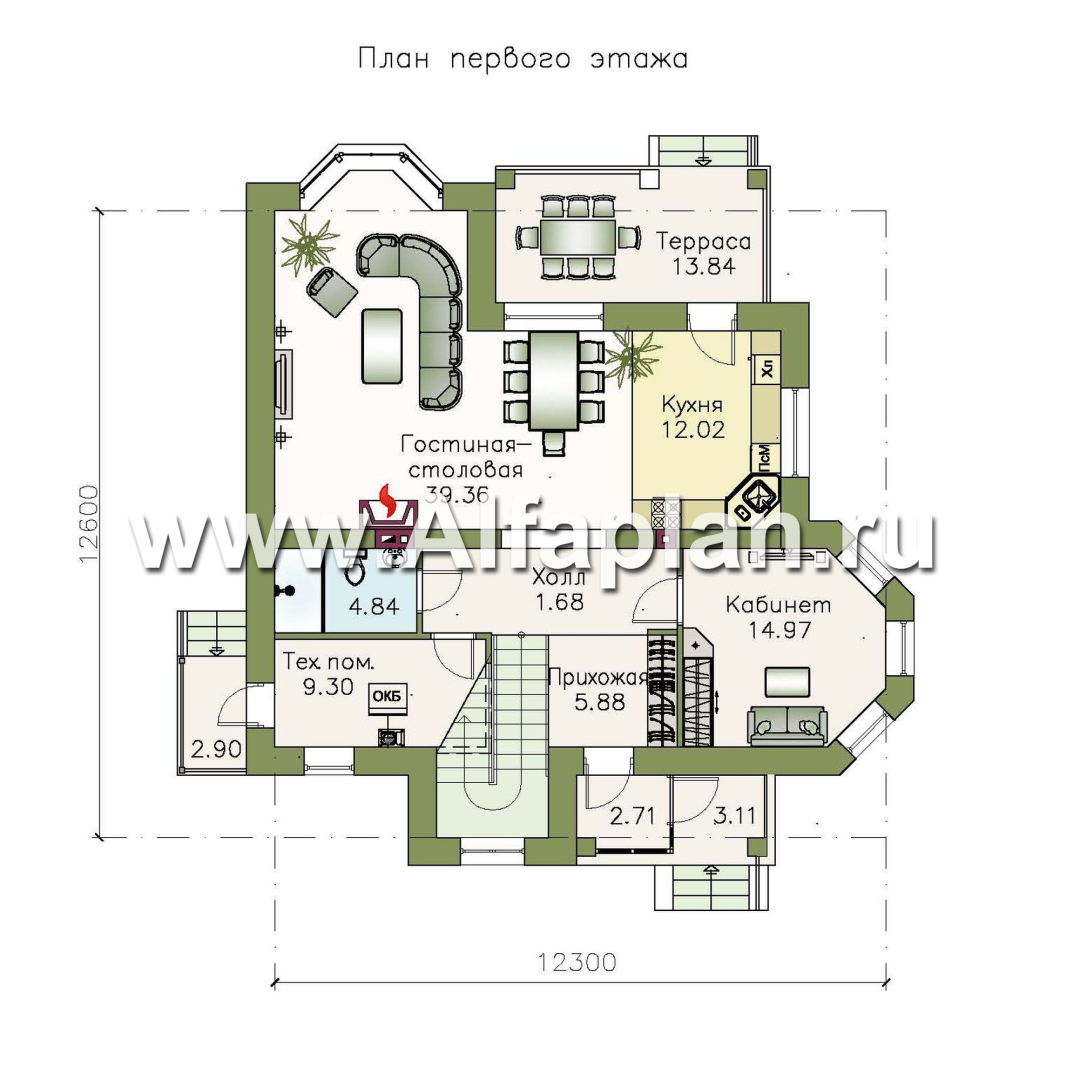

Согласно проекту коттеджа, пространство, примыкающее к главному фасаду, в основном отдано под холл с лестницей на второй этаж, прихожую и технические помещения (для удобства их использования предусмотрен отдельный вход). Кроме того, здесь же нашлось место для изолированного кабинета. Значительной частью его пространства является трехгранный остекленный эркер, находящийся на боковом фасаде. Он обеспечивает в этом помещении отличное естественное освещение.

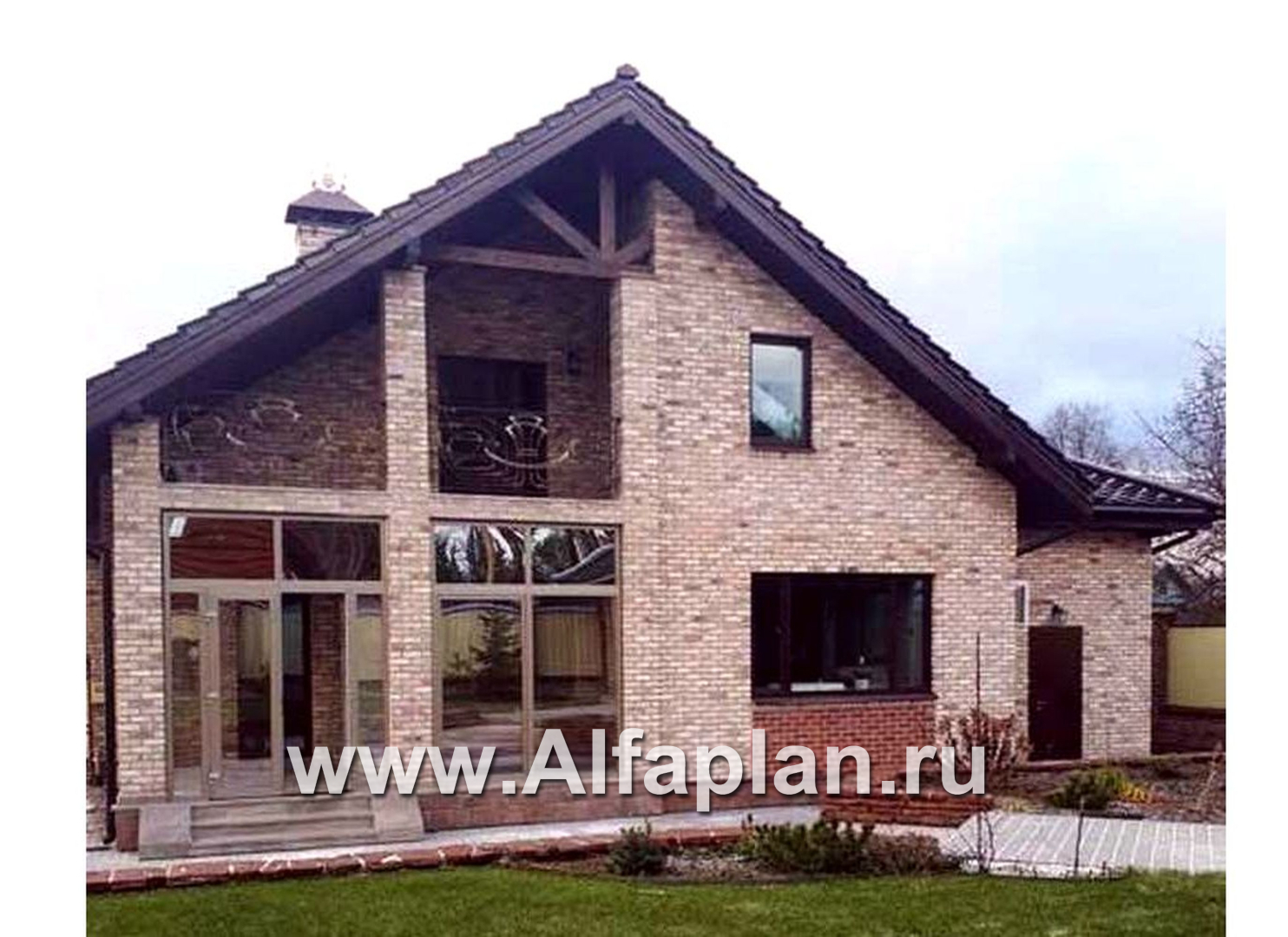

Гостевое пространство представлено большим помещением студийного типа, объединяющим гостиную-столовую с камином, а также кухню. Кроме того, проект кирпичного (газобетонного) дома предусматривает наличие террасы, которая оборудована дополнительной столовой зоной и имеет отдельный выход во двор.

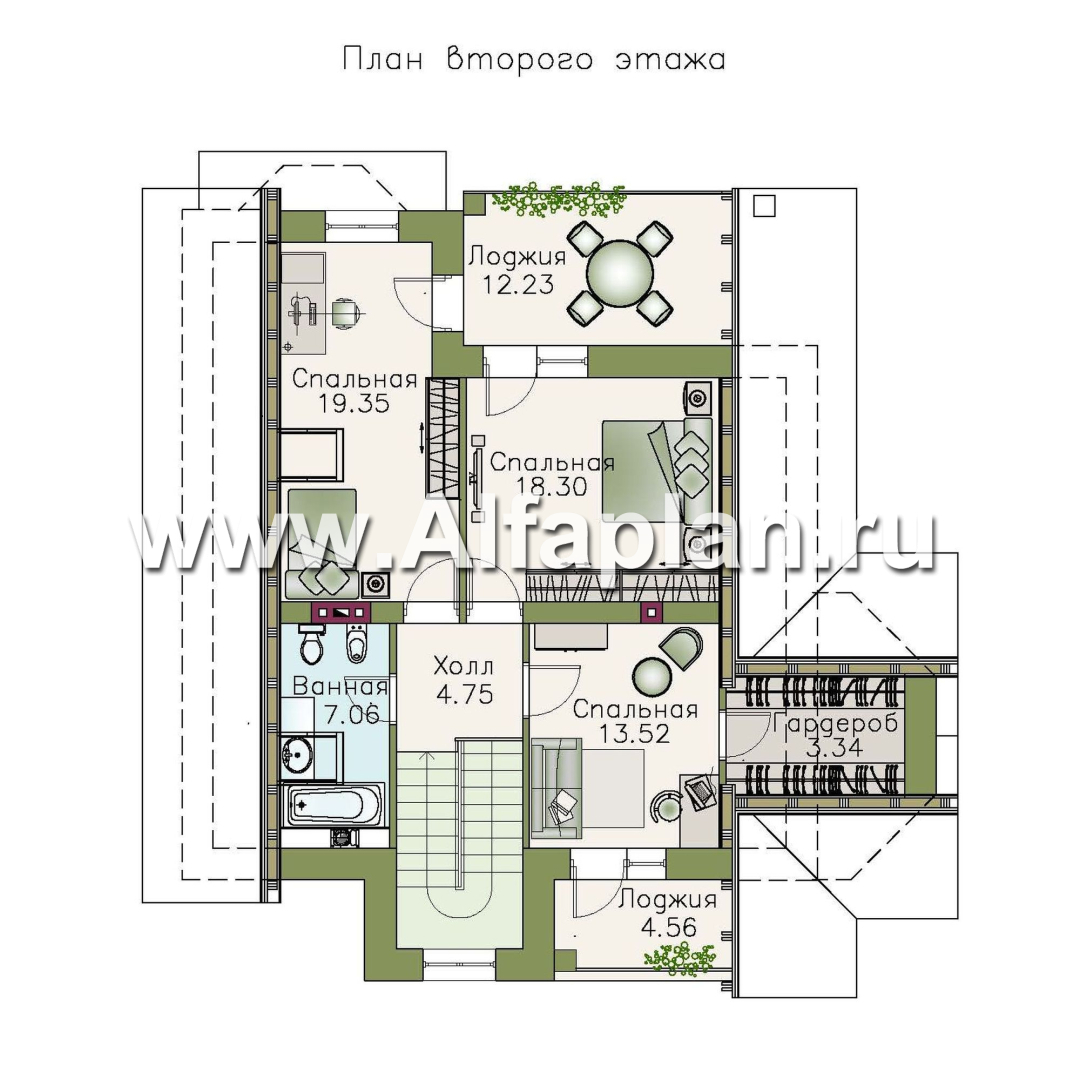

На втором этаже проектом дома из кирпича (газобетона) предусмотрены три приватных помещения, сгруппированных вокруг холла. Спальня, выходящая на главный фасад, сообщается с лоджией и оборудована отдельным помещением под гардеробную. Для спален, расположенных со стороны дворового фасада, лоджия является общей.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Александр из города Липецк написал(а) 21.08.2013:

Здравствуйте, поясните, что означает сокращение ОКБ в тех. помещении. Если для отопления предполагается использовать газовый котел, который, соответственно, будет располагаться в техпомещении, и газовую плиту, то как протянуть газ от техпомещения на кухню? Или же данный проект предполагает использование электроплиты?

Александр, здравствуйте.
В помещении котельной предусмотрен отопительный котел с бойлером (с насосом и расширительным баком). Топливо для котла выбирается в зависимости от местных условий (газ, мазут, уголь и т.д.)Система отопления запроектирована двухтрубная лучевая от коллекторов, расположенных на каждом этаже дома.
Проекта газификации не предусмотрено, подключение к наружным сетям и разводка выполняется по месту.

Наталья из города Владивосток написал(а) 23.07.2013:

Скажите, насколько я поняла, высота потолка в гардеробной на втором этаже 1,40?? Так? Спасибо заранее

Наталья, зравствуйте.
Высота гардеробной -2.0 м.
1.4 м - высота вертикальной части стены в ванной комнате на противоположной стороне.

Юрий из города Петрозаводск написал(а) 26.05.2013:

прошу Вас сообщить высоту потолков 1-го и 2-го этажей.

Юрий, здравствуйте.
Высота 1-го этажа 3.0 м, 2-го -2.65 м, уклон потолка начинается на высоте 1.4 м от пола.
