Вернуться
176A

Экономичный дом с двускатной кровлей

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
180.50157.3699.66
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)35000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

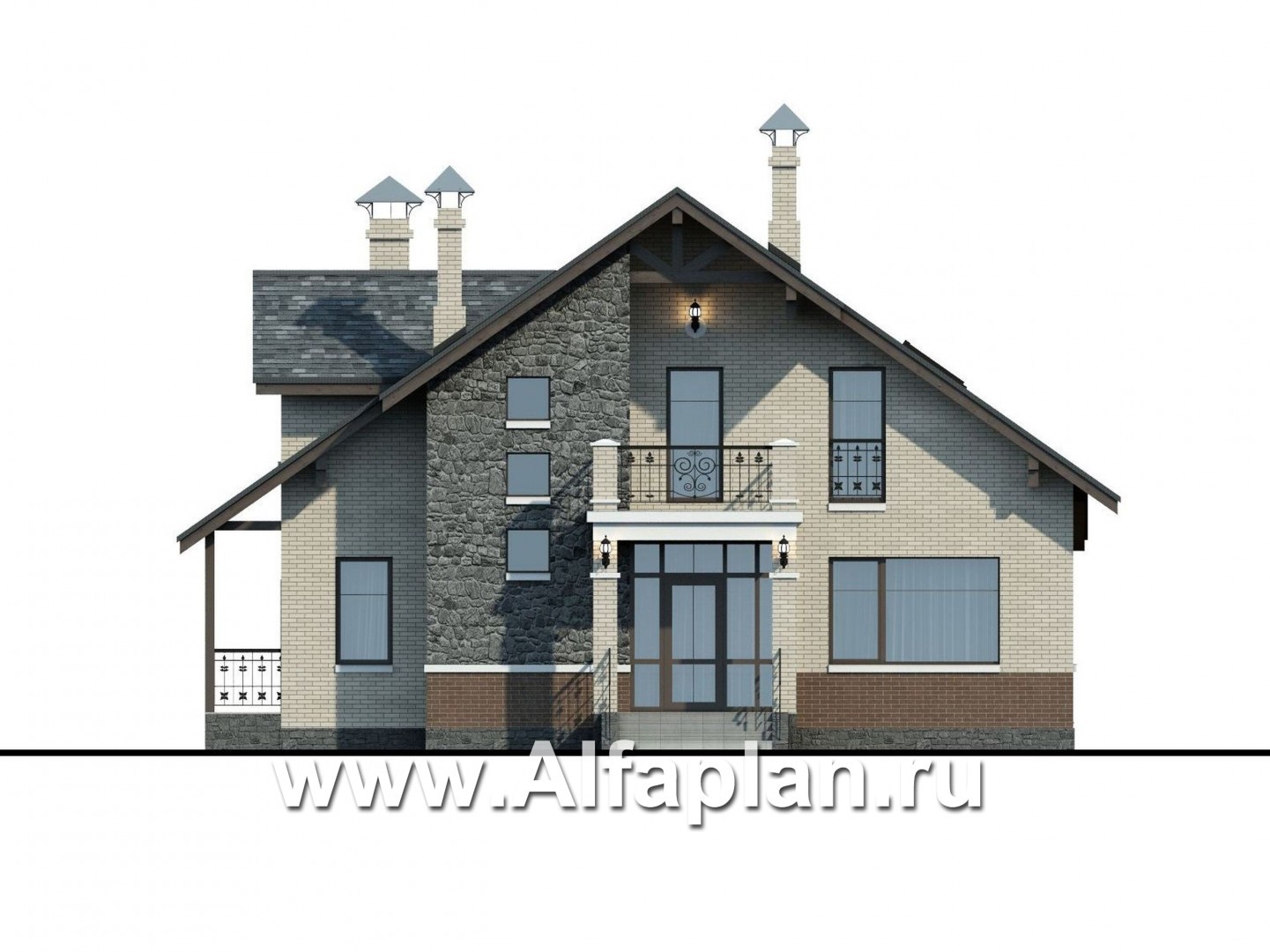

Вид спереди
Вид спереди

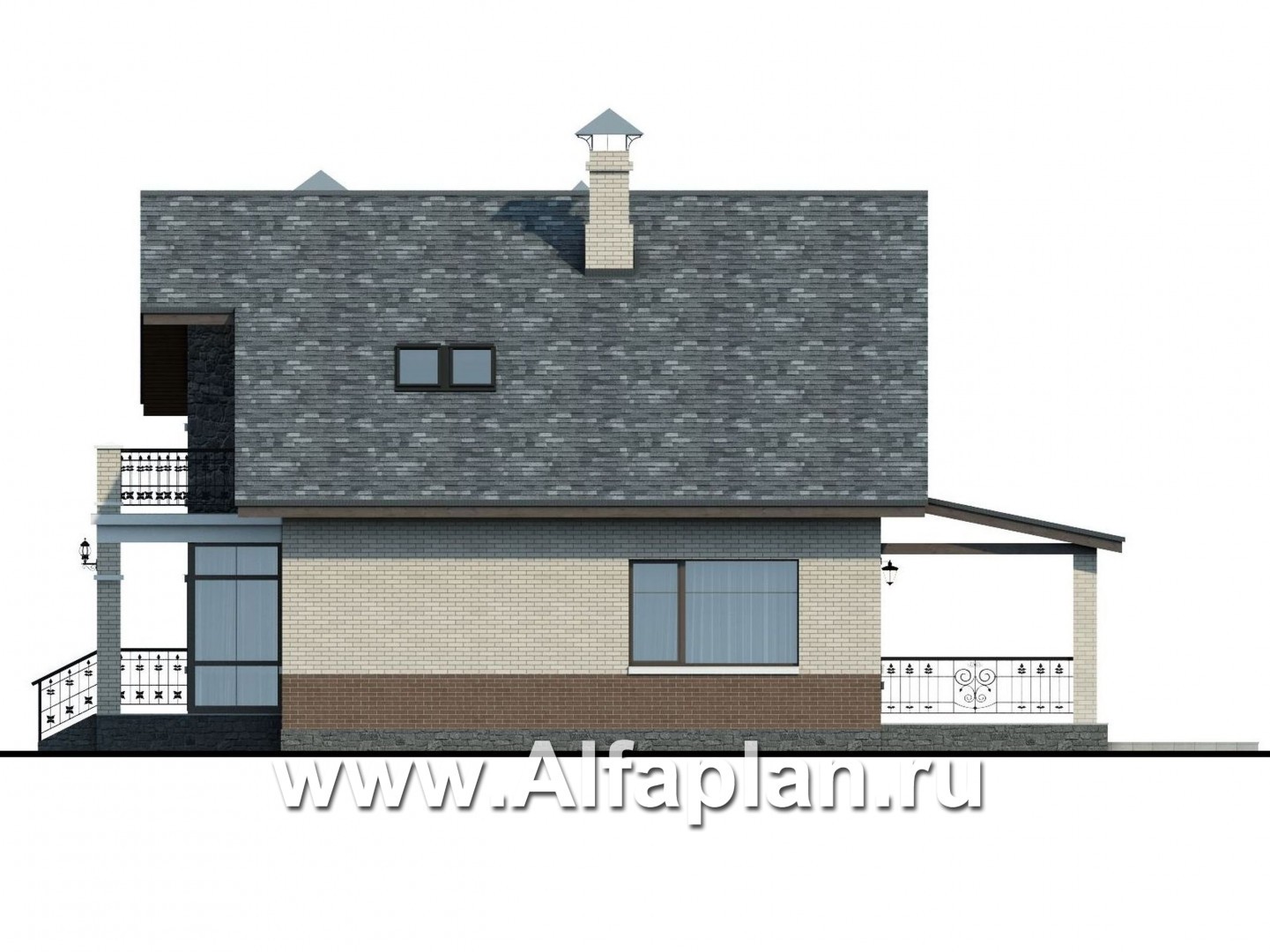

Вид справа
Вид справа

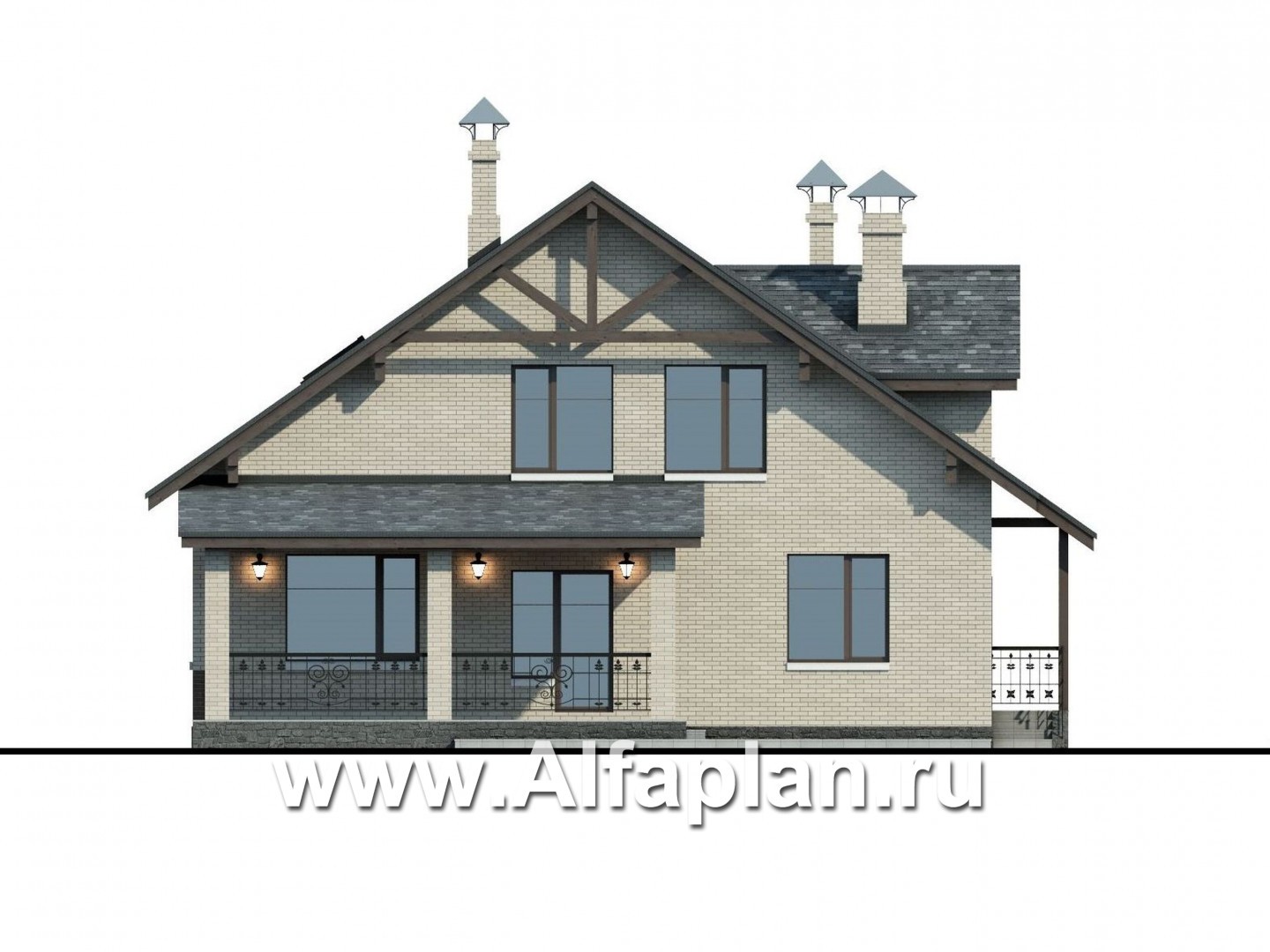

Вид сзади
Вид сзади

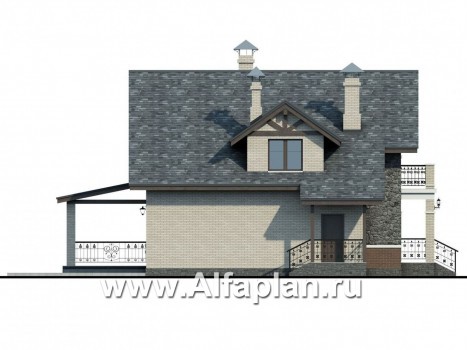

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

42.85  м3
Тип наружных стенгазобетон или кирпич ( альтернативно)

86.5/87.7  м3
Тип внутренних стенгазобетон или кирпич ( альтернативно)

12.3/12.7  м3
Тип перекрытиймонолитные ж/б над 1-ым эт, по деревянным балкам над 2-ы.

17.4  м3
Крышастропильная конструкция

Тип кровлиНатуральная(искусственная ) черепица

231.5  м2
Наружная отделкалицевой кирпич, облицовочный камень

193.0/32.2  м2
Наружная отделка цоколяоблицовочный камень -24.2 м2

Габаритные размеры домаГабаритные размеры без террас и крылец

12.5 х 11.00  м
Высота домаОт пола 1-го этажа

8.565  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Высота мансардного скоса1.6 м

Утеплительминеральная вата


Дом, который выглядит привлекательно, необычно, броско, – вот довольно распространенное пожелание будущих владельцев загородной недвижимости. В этом случае неоценимую услугу окажет изменчивая и непредсказуемая эклектика: именно она позволяет любые самые смелые эксперименты с архитектурными стилями.

Представленный здесь проект дома из кирпича (газобетона) – вариация на тему скандинавского стиля с легким вкраплением… классики. Невероятно? Невероятно эффектно! В этом проекте коттеджа есть свойственные скандинавскому стилю строгость форм, простота и лаконичность очертаний. Двускатная кровля, панорамные окна, пропускающие большое количество дневного света, – также дань северно-европейской архитектурной традиции. Не противоречит общей концепции и цветовая гамма: лицевой кирпич двух оттенков – бежевого и охристого – отлично гармонирует с темно-коричневым рустовым камнем и свинцово-серой меланжированной черепицей.

Удивительно, но вкравшиеся в декор фасада элементы классики смотрятся на удивление гармонично. В первую очередь это касается главного входа, в дизайне которого отчетливо прослеживается параллель с классическим портиком. Светлые оштукатуренные поверхности, ажурные кованые фонари и лестничные ограждения, колонны – все это добавляет очертаниям этого кирпичного (газобетонного) дома элегантности, легкости и изящества.

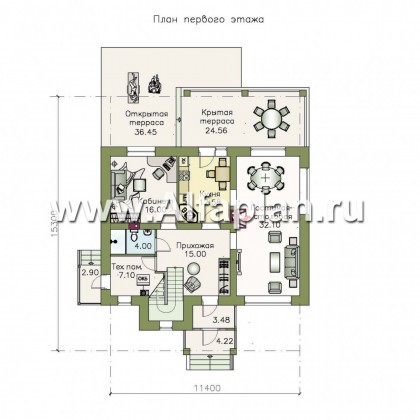

Значительная часть пространства первого этажа отдана под помещения, предназначенные для дневного пребывания членов семьи. Из просторной прихожей, в которой нашлось место и для лестницы на второй этаж, можно попасть в прямоугольную гостиную-столовую, оборудованную камином. Согласно проекту кирпичного (газобетонного) дома, обеденная зона сообщается с кухней, в это помещение можно попасть и непосредственно из прихожей, минуя гостиную.

В гостевую группу входят и два пристроенных помещения – крытая терраса, оборудованная дополнительной обеденной зоной, и открытая терраса. На первом этаже, помимо прочего, нашлось место для изолированного кабинета, попасть в который можно из прихожей.

Второй, мансардный этаж этого дома из кирпича (газобетона) в основном отдан под помещения приватной группы. Это три смежных спальни, сгруппированных вокруг квадратного холла. Он, согласно проекту, располагает небольшой зоной отдыха, размещенной в непосредственной близости от выхода на балкон.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Оксана из города Москва написал(а) 06.09.2016:

Вопрос по проекту 176A Здравствуйте! Как можно узнать точную высоту потолка второго этажа? В каком месте потолки полноценной высоты и какой площади чердак? Также хотелось бы узнать возможно ли изменить проект чтобы второй этаж был не мансардным, а с полноценным потолком? Заранее спасибо за ответ!

Здравствуйте, Оксана!

Второй этаж - мансардный. Высота 2.850, уклон кровли начинается с отметки 1.600. Изменение конструктивной части проекта приводит к разработке индивидуального проекта.

На нашем сайте достаточно много готовых проектов с полным вторым этажом. Их можно увидеть по следующей ссылке: http://www.alfaplan.ru/catalog/group_643/group_616/

Татьяна из города Ростов-на-Дону написал(а) 16.08.2016:

Добрый день,очень красивый дом и проект хороший,хотелось бы что бы балкончик был сзади, это возможно?

Татьяна, добрый день,

Организовать балкон на заднем фасаде над террасой возможно. Обычно такое изменение без труда реализуется силами строителей без внесения изменений в рабочую документацию. При необходимости балкон может быть отображен в Паспорте проекта (т.е. показан на планах, фасадах и разрезах дома). Подробно о корректировках паспорта см. http://www.alfaplan.ru/genplan/

Елена из города Ярославль написал(а) 02.02.2014:

Добрый день, очень понравился проект, по размерам и расположению помещений оптимален для нас, однако интересует пристроенный гараж со стороны тех помещения, сколько будет проект с такой корректировкой и можно ли схематично посмотреть такой вариант? заранее благодарю за ответ, с уважением, Елена

Елена, здравствуйте.
Посмотрите, пожалуйста, проекты 182В, 179А, 160А, 22А. Это проекты с аналогичным объемно-планировочным решением и с гаражом или навесом для машины.
