160A

"Эгоист" - прекрасный дом для жизни за городом

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
261.30242.77123.01
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)42000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

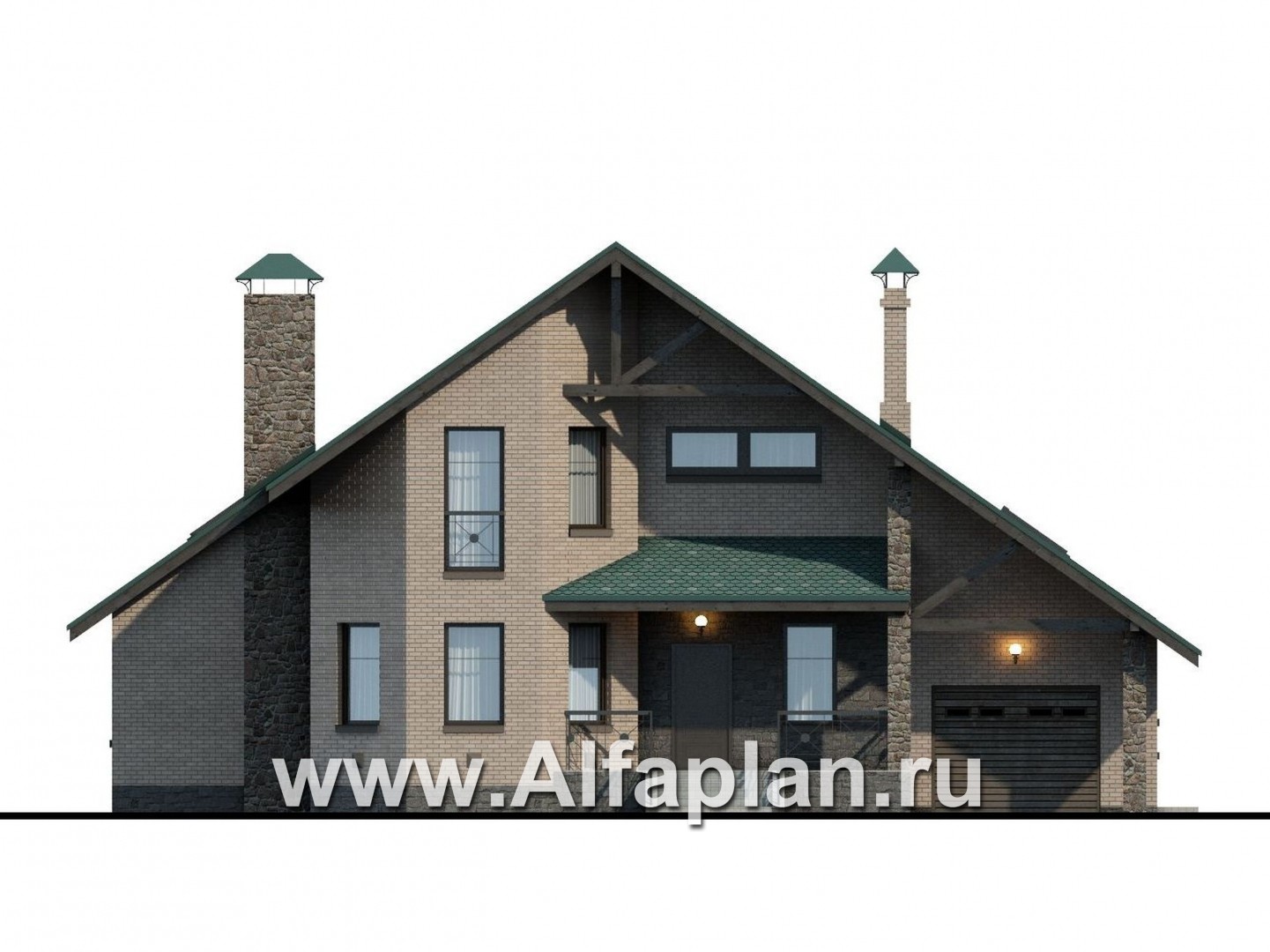

Вид спереди
Вид спереди

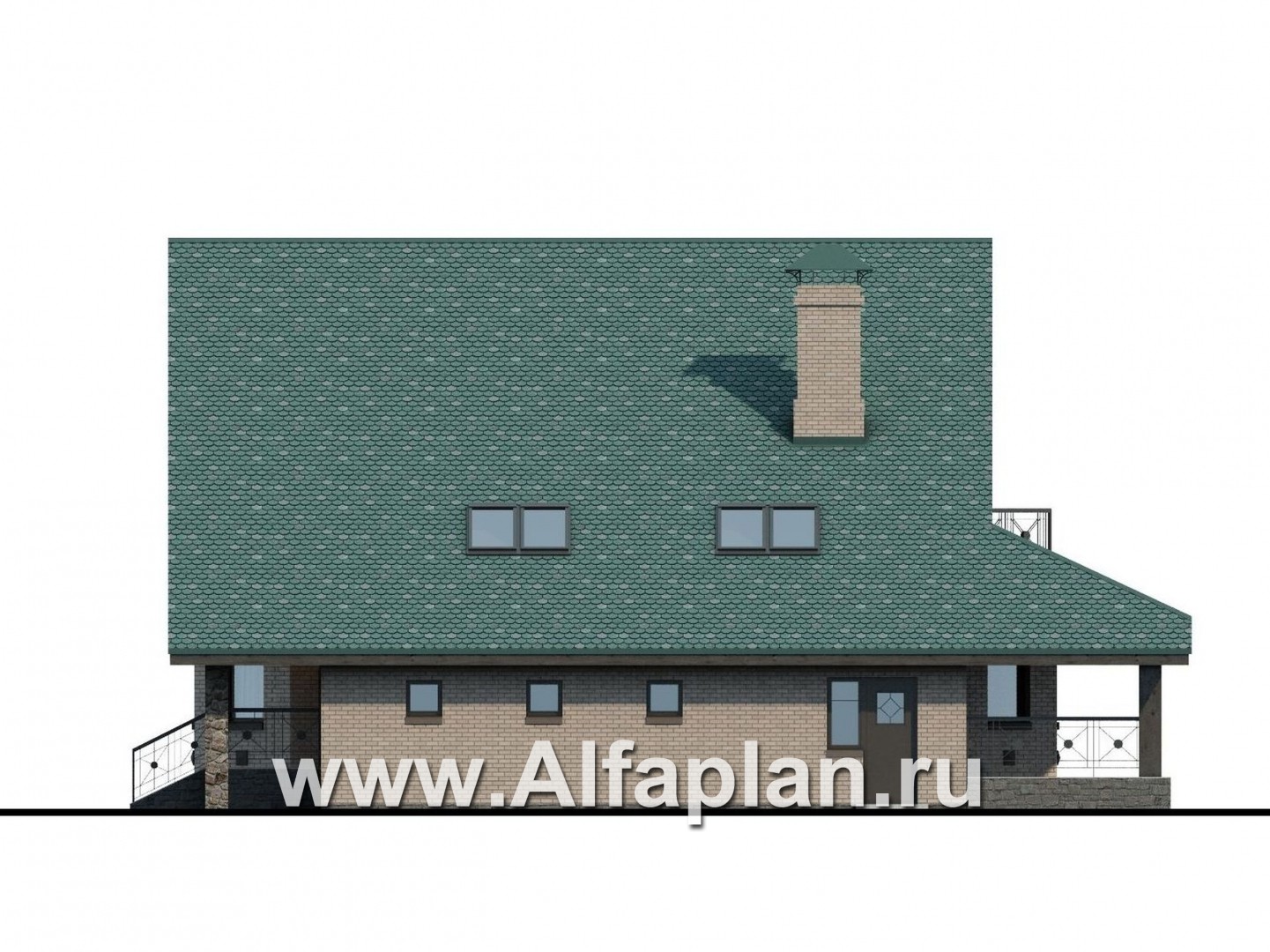

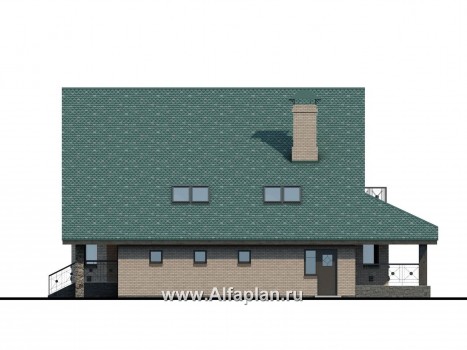

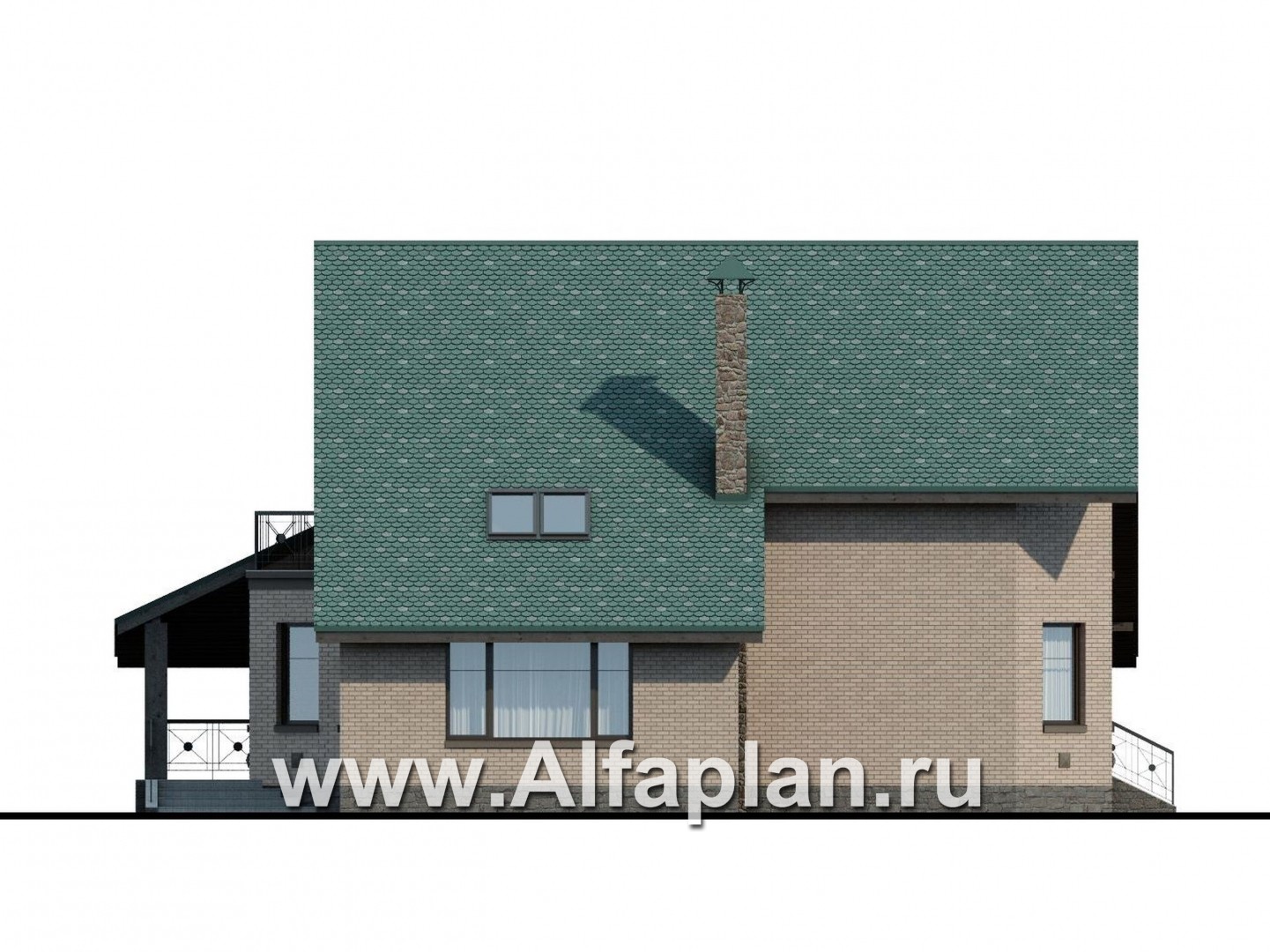

Вид справа
Вид справа

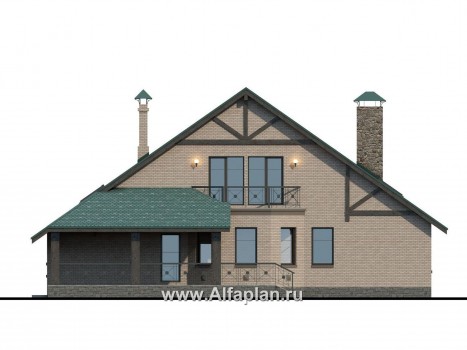

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

48.0(толщина 200мм)  м3
Тип наружных стенгазобетонные блоки, кирпич (альтернативно)

92.1/93.4  м3
Тип внутренних стенгазобетонные блоки, кирпич (альтернативно)

33.2/33.6  м3
Тип перекрытиймонолитные ж/б над 1 эт. по деревянным балкам - над 2 эт.

16.1  м3
Крышапо деревянным стропилам

Тип кровликерамическая черепица

319.0  м2
Наружная отделкалицовочный кирпич, облицовочный камень

226.2/45.4  м2
Наружная отделка цоколяискусственный камень - 41.4 м2

Высота домаот пола 1-го этажа

8.735  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.7  м
Мощность котлас бойлером горячей воды

50 квт
Расчетная электр. нагрузкас учетом электроплиты

20.5
Утеплительминеральная вата


При взгляде на этот проект дома понятие «эгоизм» стремительно избавляется от непривлекательного ореола. И одновременно приобретает особый шарм, начиная ассоциироваться с самодостаточностью, автономией и нон-конформизмом.

Да, именно мысли о нон-конформизме первыми приходят на ум при взгляде на фасад этого дома, который, кстати, может быть построен как из кирпича, так и из газобетона. Вместо распространенной сегодня сложной многоярусной крыши – впечатляющий своей лаконичностью и размахом вариант. Разумеется, внушительные площади этой скатной кровли требуют должного оформления: по замыслу автора проекта, это может быть натуральная или битумная черепица. Как вариант, предусмотрено использование металлочерепицы.

Продолжая тему нон-конформизма, как не обратить внимание на отделку главного фасада! Ощущение математической выверенности многократно усилено за счет оригинального решения – асимметричных  внешних стропил, расположенных в виде веера. Их рисунок рифмуется с отделкой фасада на противоположной стороне. Внешние стропила в сочетании с колоннами квадратного сечения, оформляющими центральный вход и въезд в теплый гараж, создают ощущение легкости и воздушности. Однако грань, за которой начинается легковесность, не пересечена благодаря внушительному эркеру, выполненному в форме многоугольника.

Согласно  этому проекту коттеджа, который может быть как кирпичным, так и газобетонным, предусмотрено два этажа, причем второй – мансардного типа.

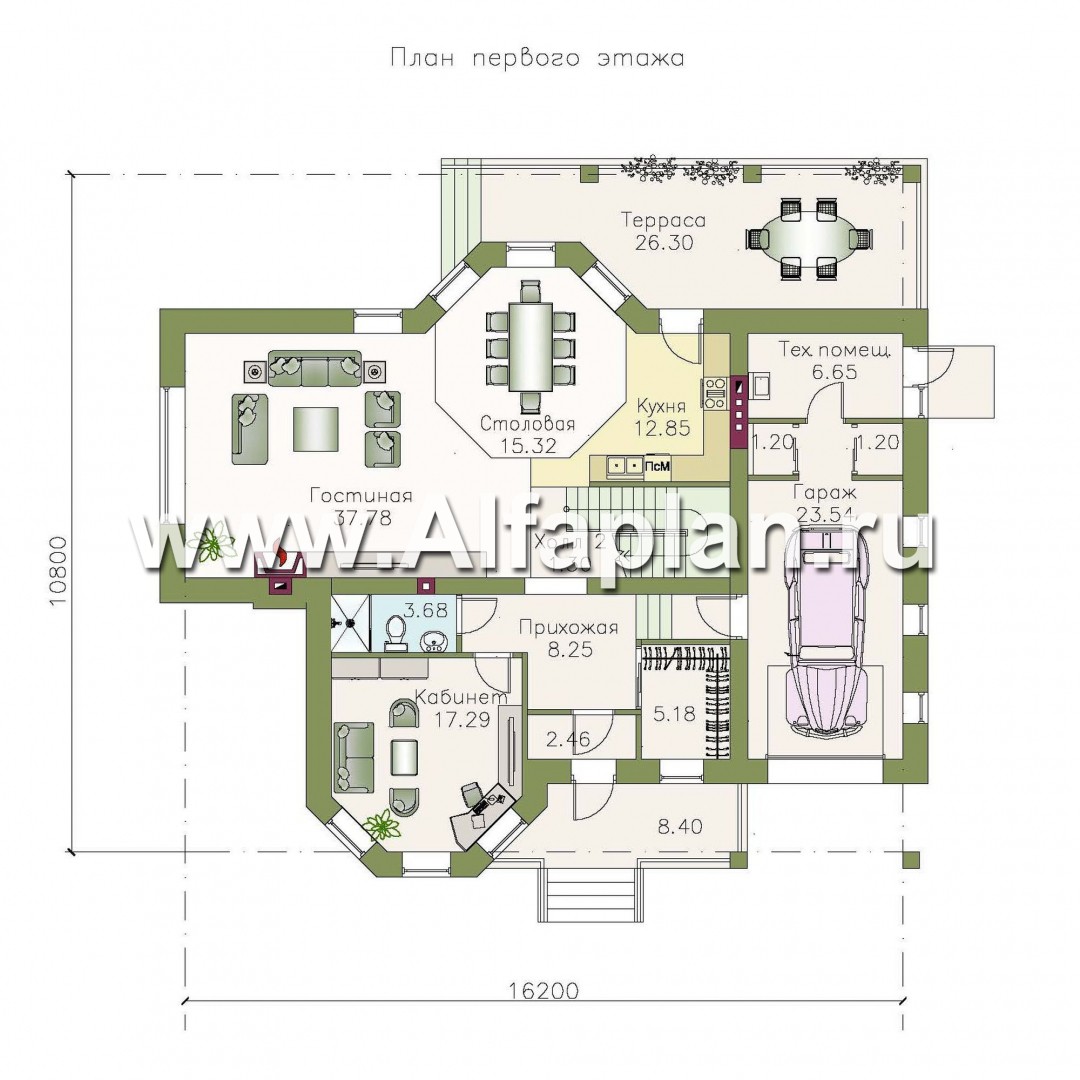

На первом этаже расположена гостевая группа. Ее смысловым центром является просторная гостиная сложной геометрической формы, частично выполненная в двухсветном пространстве и имеющая камин. Столовая представляет собой отдельное помещение в форме восьмигранника. Она выходит окнами на крытую террасу, сообщающуюся с кухней. При желании холл, гостиную, столовую и кухню можно выполнить в виде студии, однако тогда придется подумать о способах оформления функциональных зон.

Помимо гостевых помещений и хозяйственного блока, на первом этаже, в остекленном эркере, нашлось место для изолированного уединенного кабинета.

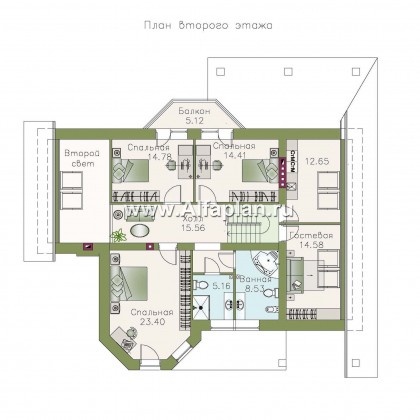

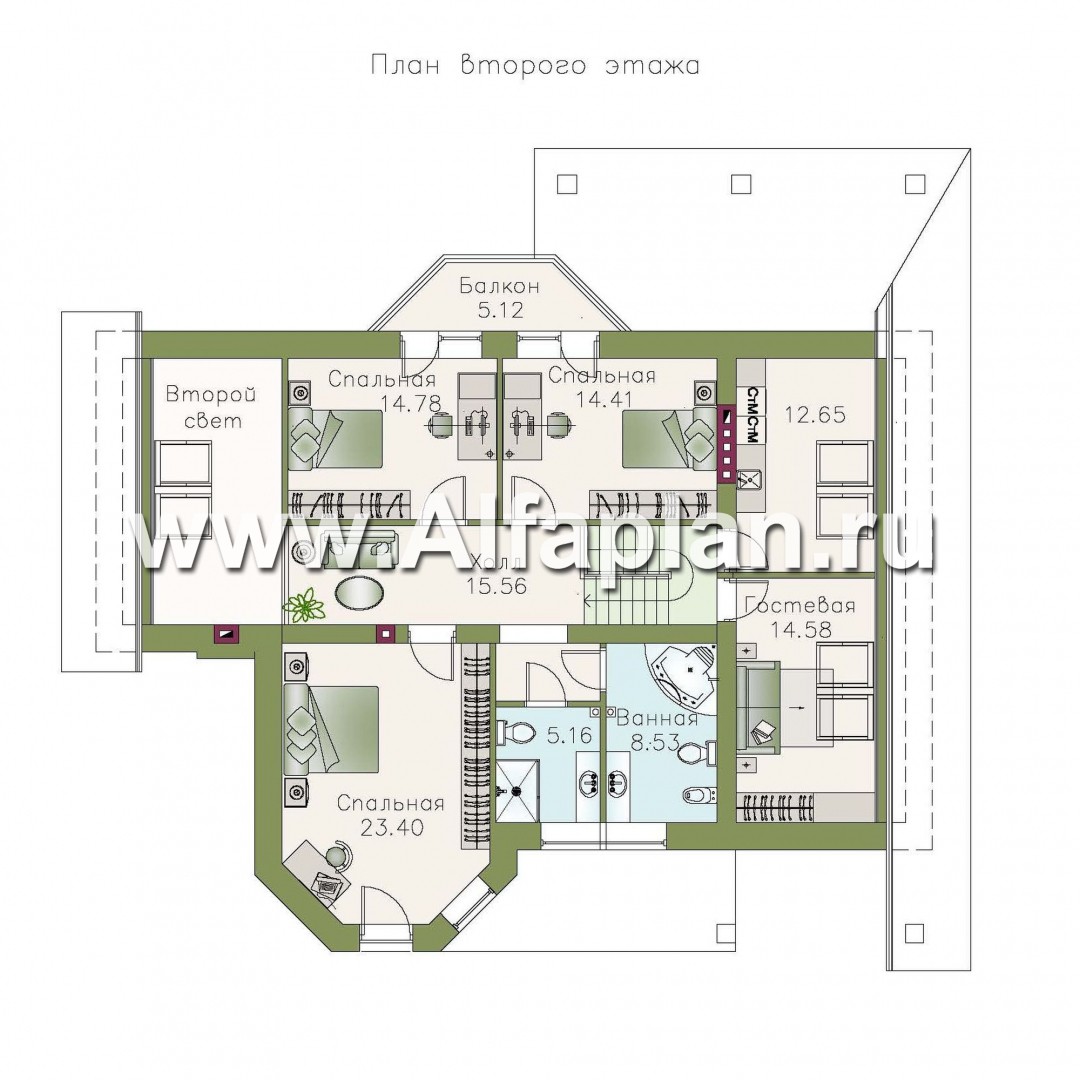

Центральные помещения второго этажа отданы под смежные спальни, выходящие на общий балкон. Кроме того, как раз над кабинетом, в эркере, предусмотрена третья изолированная спальня. Гостевое пространство продолжено за счет просторного холла и двух смежных комнат. На втором этаже дома оборудованы два санузла.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Мария из города Чебоксары написал(а) 29.12.2014:

Добрый день!Очень понравился проект Хотелось бы знать примерную стоимость строительства дома (от фундамента до крыши без внутренней отделки). Заранее спасибо.

Здравствуйте, Мария!
Благодарим Вас за внимание к нашим проектам и обращение в нашу студию.
Стоимость строительства зависит от цены на строительные материалы, которая может быть различна в разных регионах, от стоимости строительных работ, которая также может существенно отличатся в зависимости от региона строительства и способа ведения строительных работ, от подготовительных работ и от удаленности места застройки. Правильную цифру вы получите, только когда проведете тендер среди местных компаний и получите от них сметы. Обязательно при проведении тендера требуйте, чтобы вам четко разделили смету на две части: материалы и рабочая сила. В таблиц "Характеристики" приведены основные строительные показатели. На основании этих данных строительные компании смогут назвать вам примерную стоимость строительства.
андрей из города новосибирск написал(а) 09.09.2014:

добрый день! этот проект вообще реализован, есть фото? выложите пожалуйста!!!!

Андрей, добрый день,
Готовый проект, к сожалению, имеет такую специфику, что после его приобретения мы теряем обратную связь с заказчиком и практически не имеем возможности отслеживать судьбу наших проектов. Все фотографии, которыми мы располагаем, размещены на  сайте в Фотогалерея.
 Проект 160а "Эгоист" был выпущен в 2012 году и неоднократно реализован, но пока что
заказчики не поделились с нами фотографиями построенных домов.
Дмитрий из города Смоленск написал(а) 04.09.2013:

Доброго дня) Александр?хороший проект,всё интересно) но возникают небольшие вопросы.ответьте пожалуйста) возможно ли увеличение гаража до двух машин? возможно ли сделать вместо козырька -балкон?) потом мелкие вопросы по поводу дверей в подсобку-убрать?) и террасу сделать панорамным остеклением?) и ещё)сколько к стоимости проекта добавите за цокольный этаж?)спасибо)

Дмитрий, здравствуйте.
Если речь идет об увеличении ширины гаража - не получится. Т.к. жилая часть и гараж под одной кровлей, существующий уклон не позволит по высоте увеличить ширину гаража. Придется изменять уклон и профиль кровли. Это, в свою очередь, изменить и облик дома.
Заменить козырек над входом на балкон возможно, это не потребует корректировок, с такой задачей смогут справиться строители. Мелкие внутренние перепланировки также выполняются по месту.
Мможем предложить выполнить для Вас вариант с цоколем в ПАСПОРТЕ проекта (без корректировки строительной рабочей документации). К такому Паспорту прикладываются типовые конструктивные узлы по цоколю ( сечения, схема армирования. Спецификации).
Корректировка выполняется в соответствии с Тех. Заданинем, составленным на основании Ваших пожеланий.
Более подробную информацию о стоимости и сроках корректировок можно посмотреть в разделе «Сервис для Заказчиков» на сайте.
