69A 3D

"Новелла" - архитектурная планировка с полукруглым зимним садом

Дополнительные изображенияФотогалерея Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
191.50171.14109.3
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)39000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

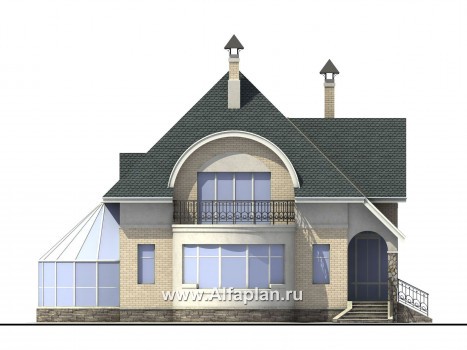

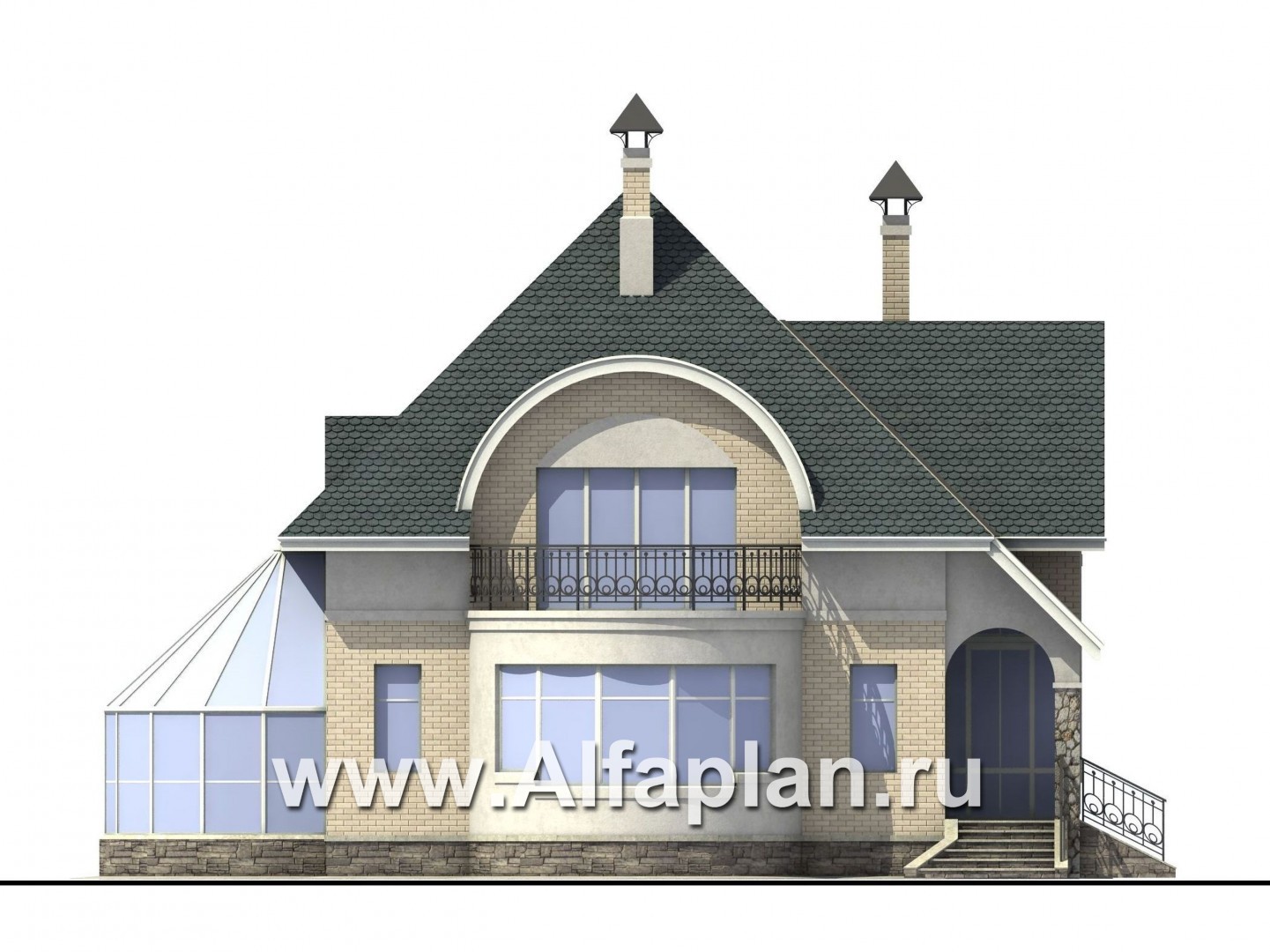

Вид спереди
Вид спереди

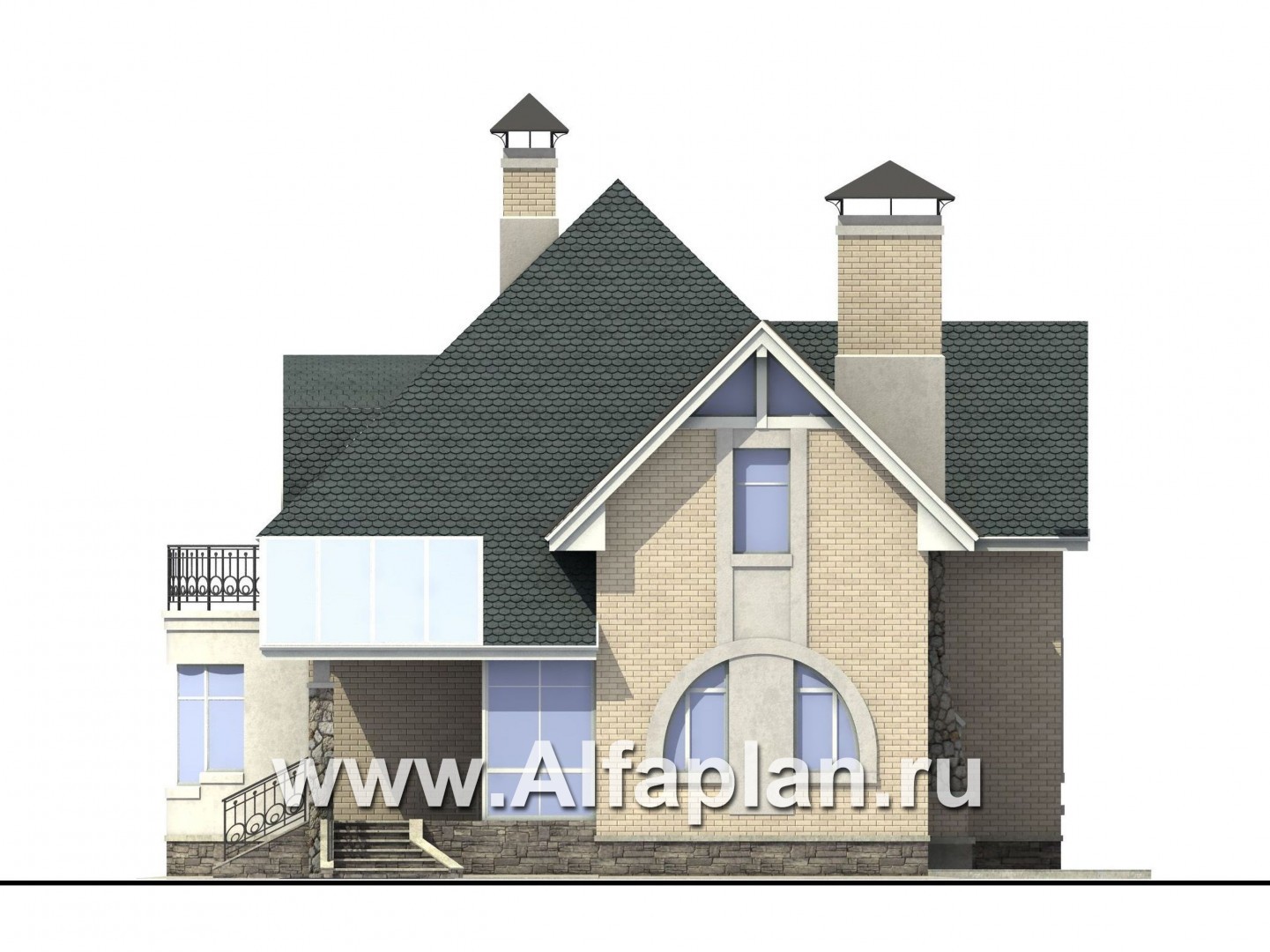

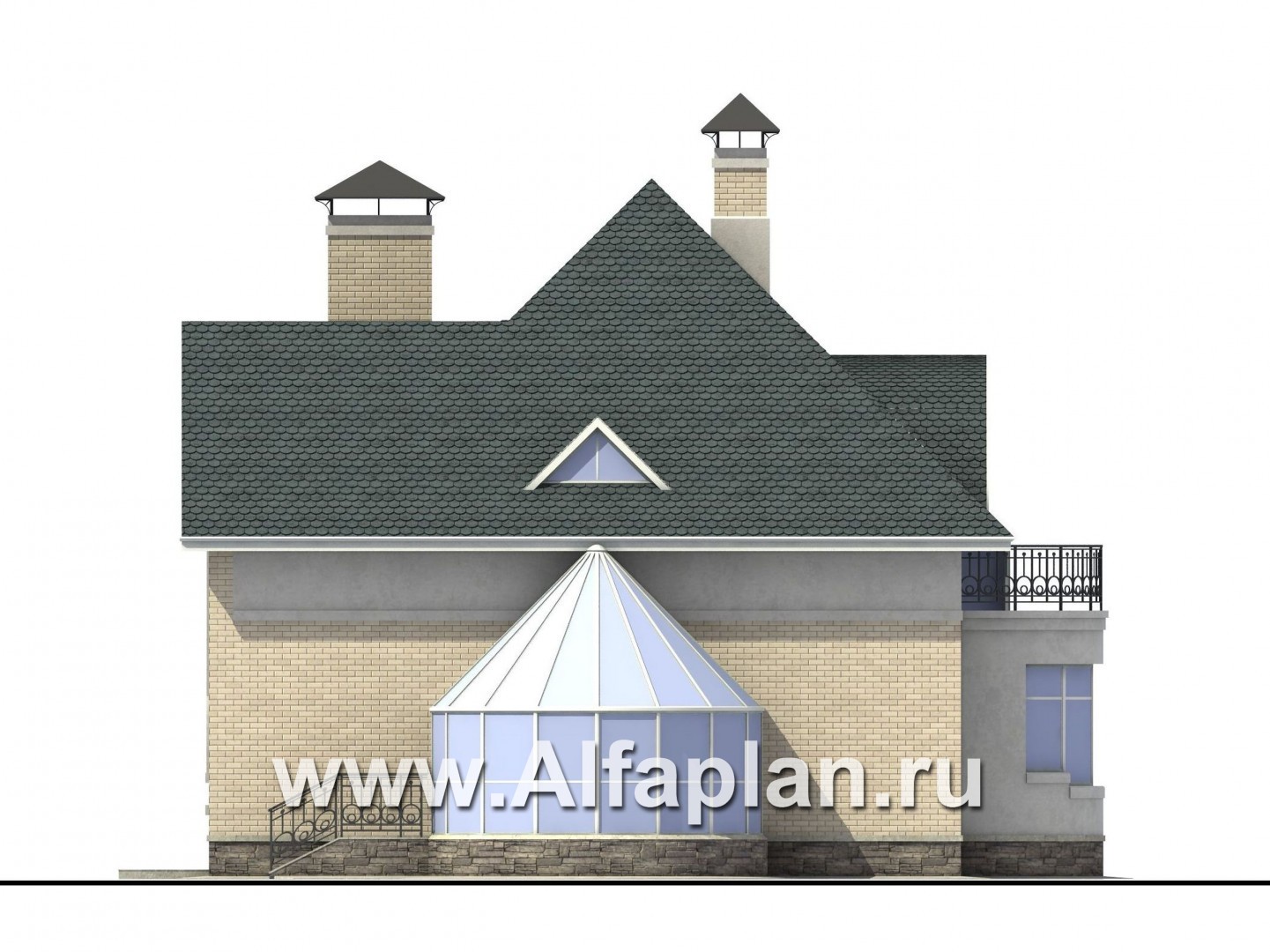

Вид справа
Вид справа
Вид сзади
Вид сзади

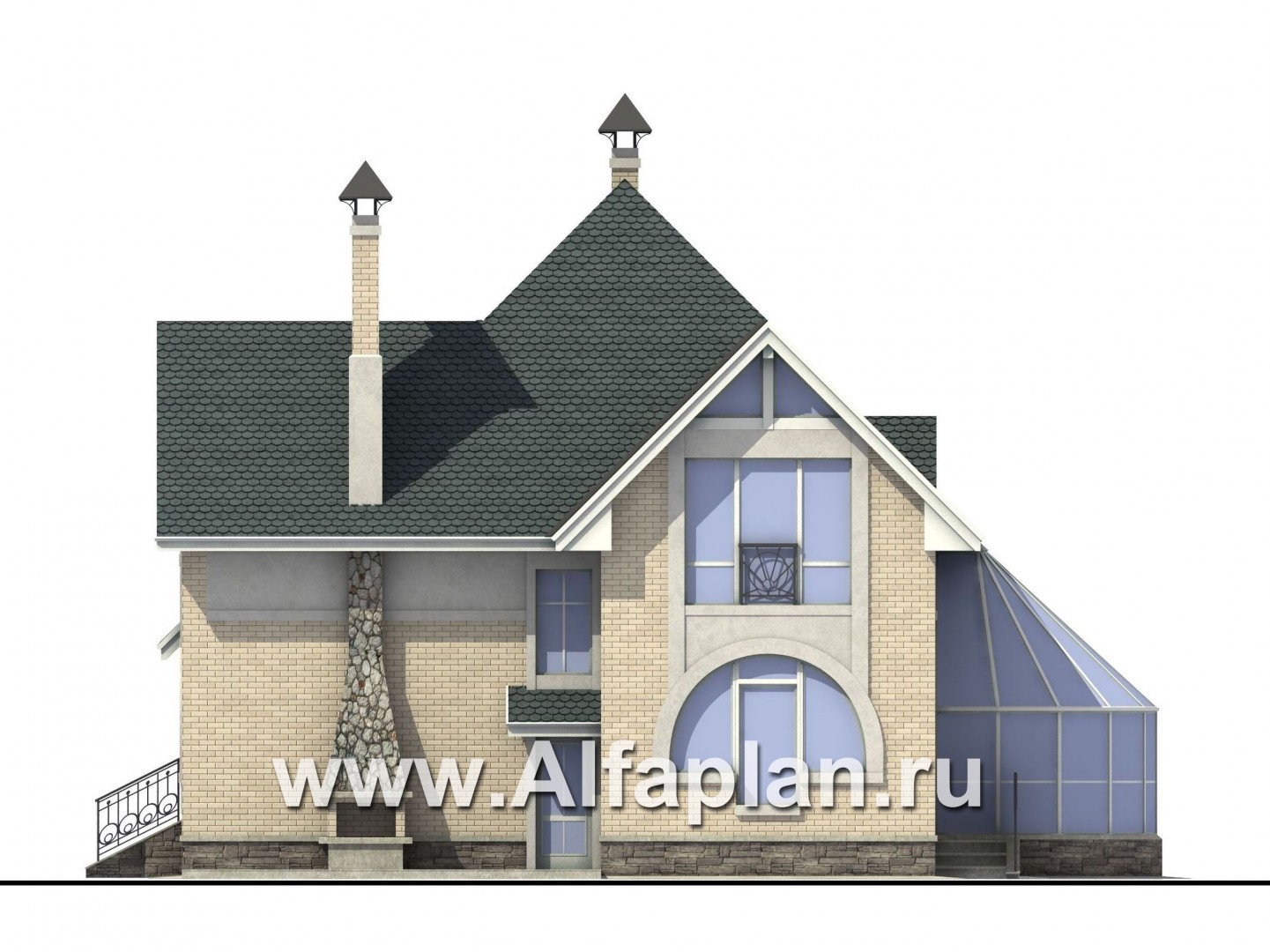

Вид слева
Вид слева

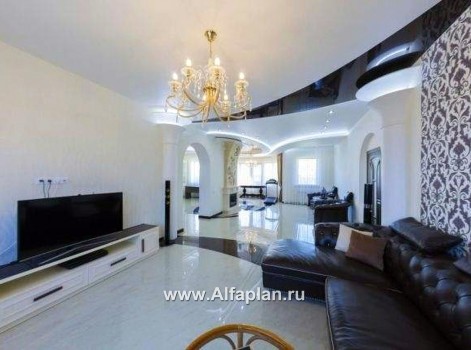

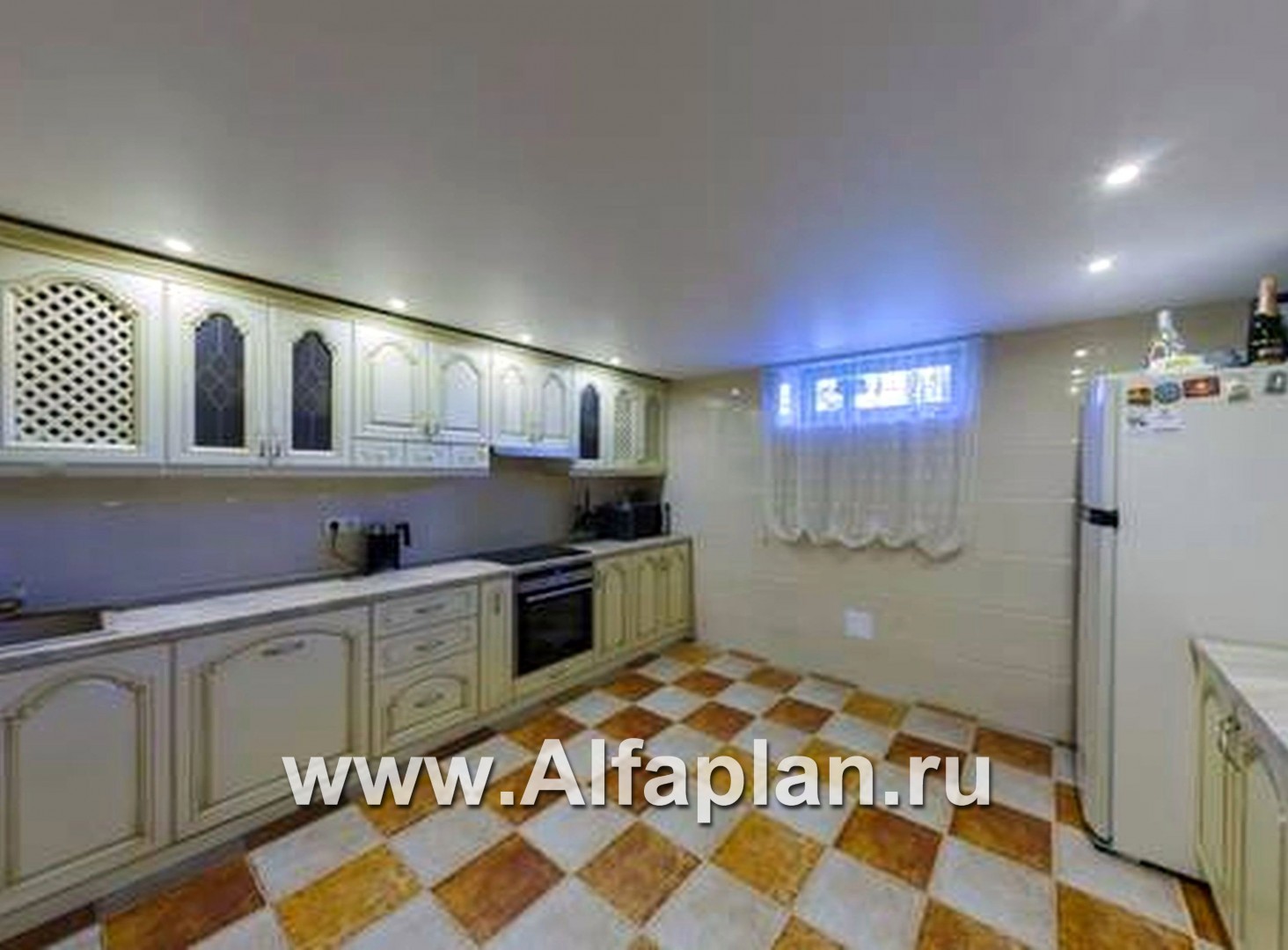

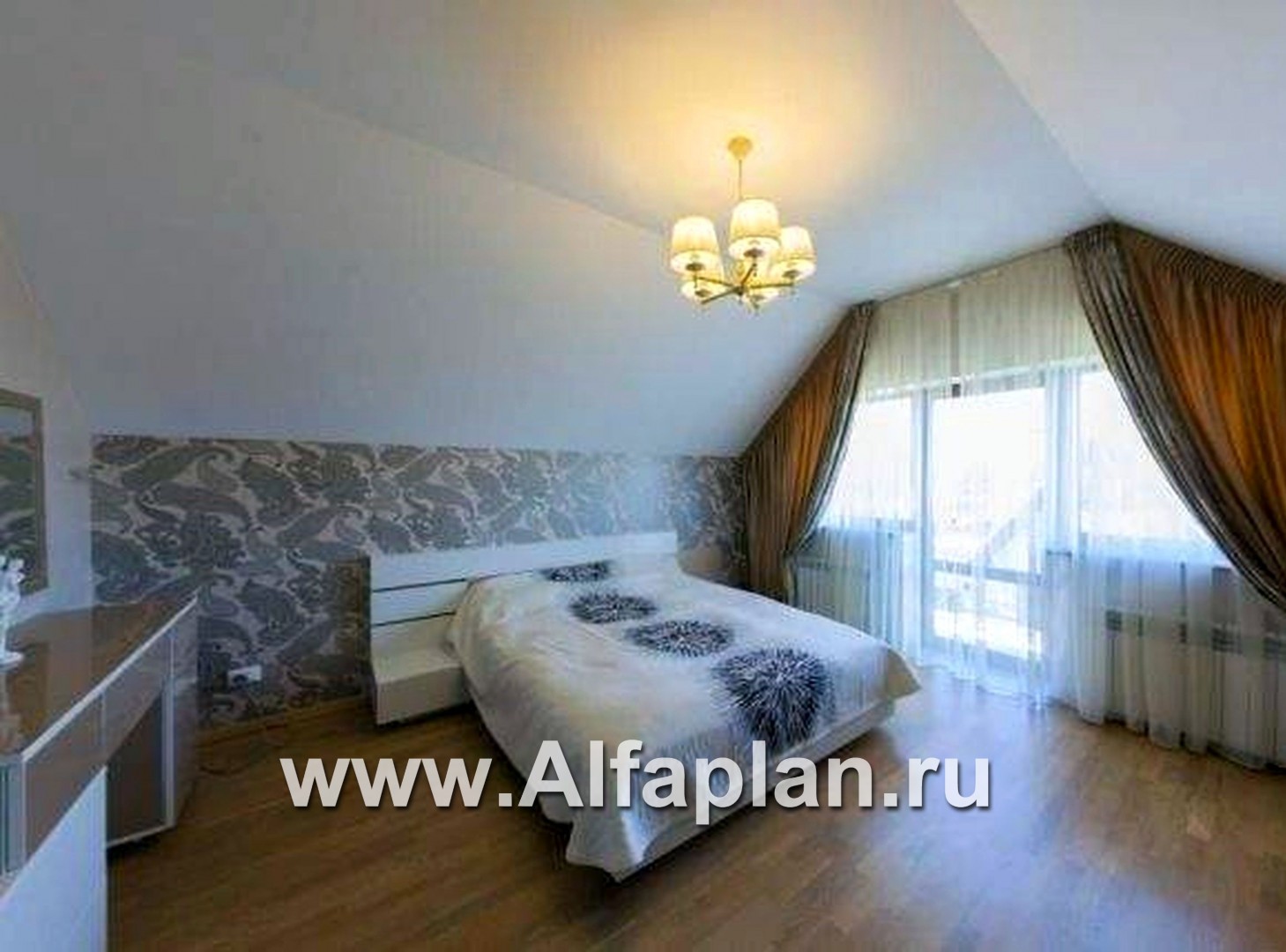

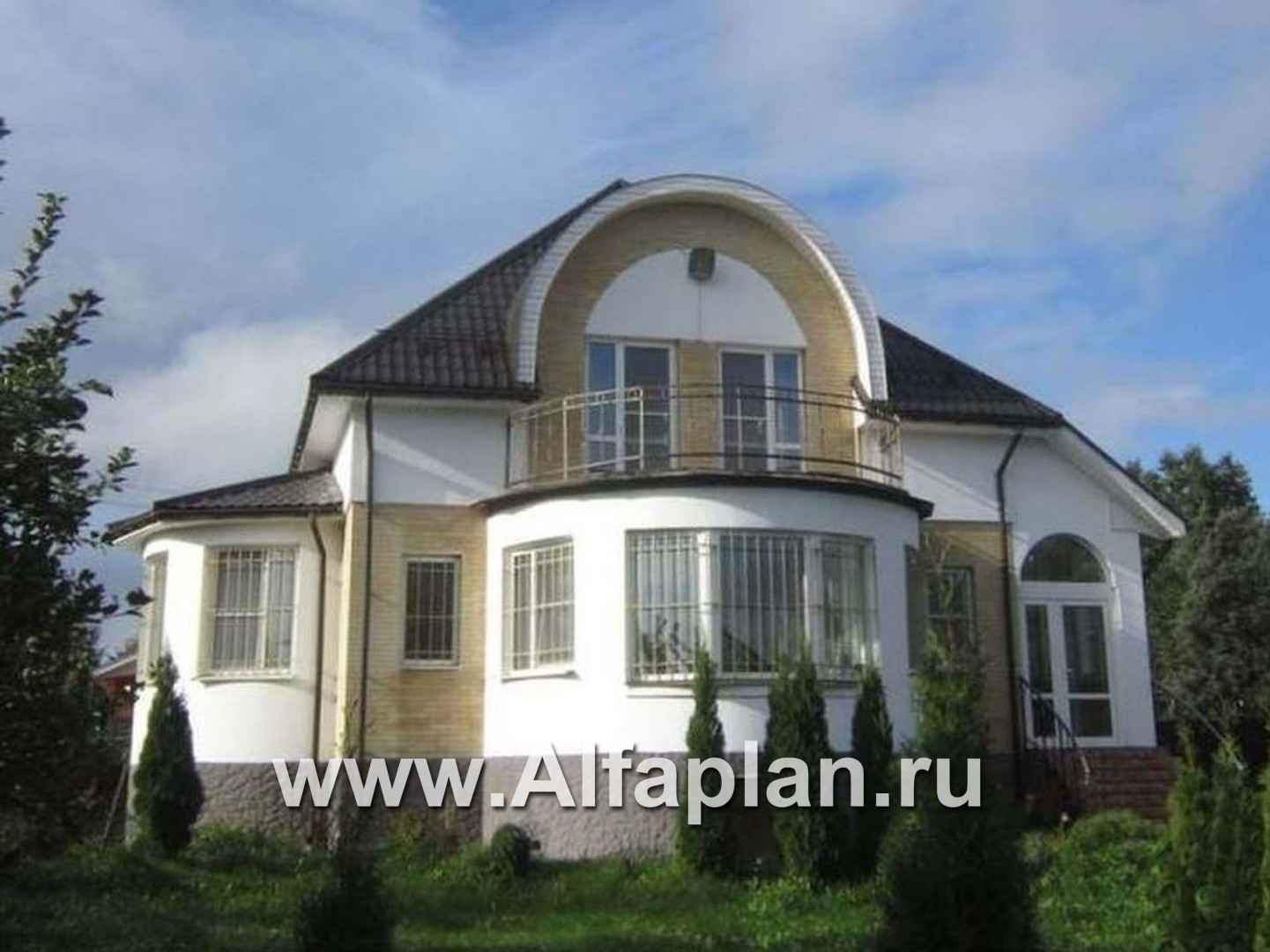

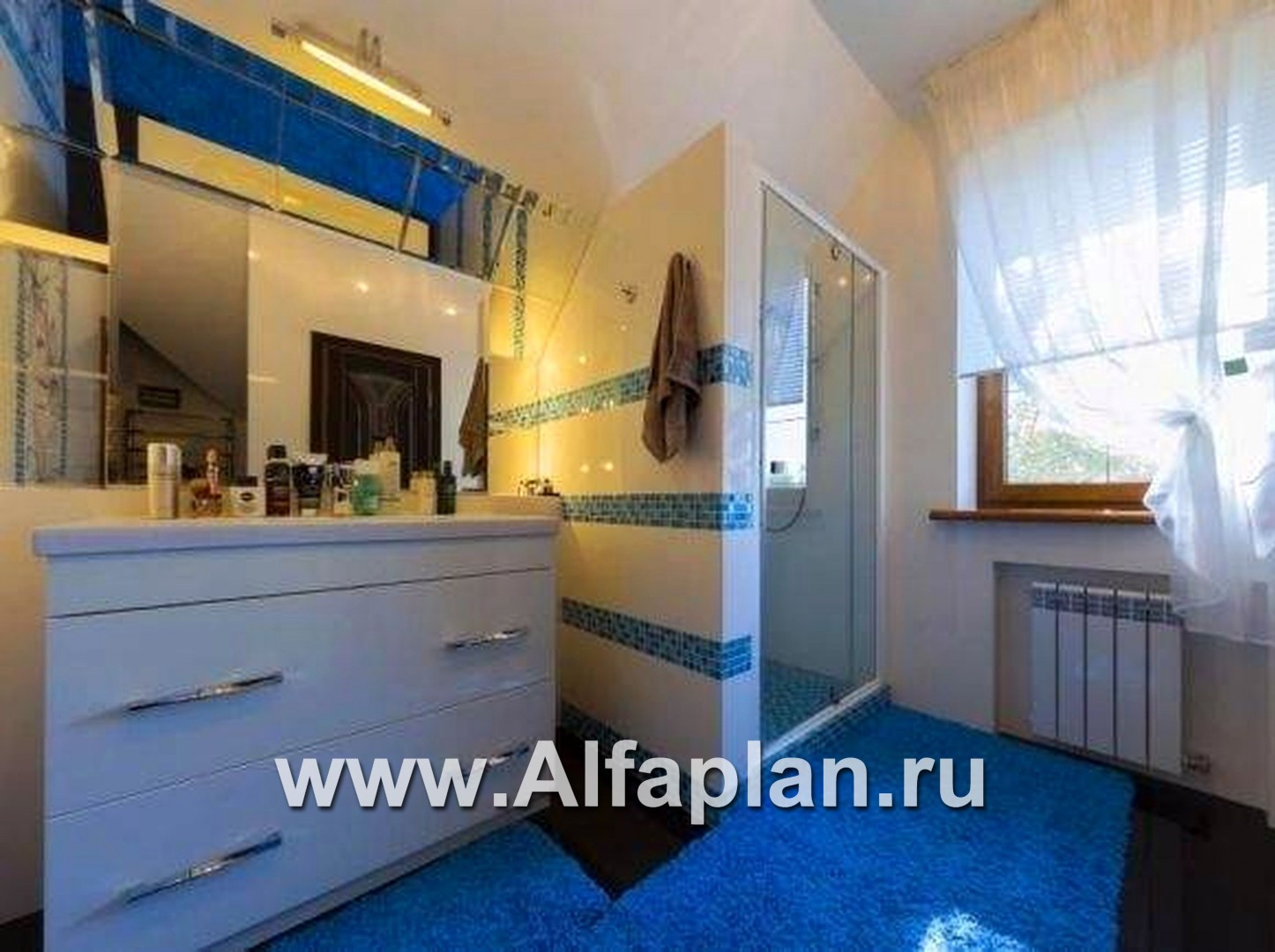

Дополнительные изображения к проекту:

Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

40.3 (толщиной 250 мм)  м3
Тип наружных стенкирпич или газобетон (альтернативно)

93.9/92.7  м3
Тип внутренних стенкирпич

15.5  м3
Тип перекрытийсборные плиты ж/б над первым этажом, по дерев. балкам – над вторым

Крышаполумансардная, с вертикальной частью 1.9 м.

Тип кровлибитумная черепица

213  м2
Наружная отделкаоблицовочный кирпич, штукатурка

191.9/33.7  м2
Наружная отделка цоколяИскусственный камень

Высота домаот пола 1-го этажа

10.100  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Высота мансардного скоса1.9

Мощность котлас бойлером горячей воды

45 квт
Расчетная электр. нагрузкас учетом электроплиты

17.2 кВА
Утеплительминеральная вата

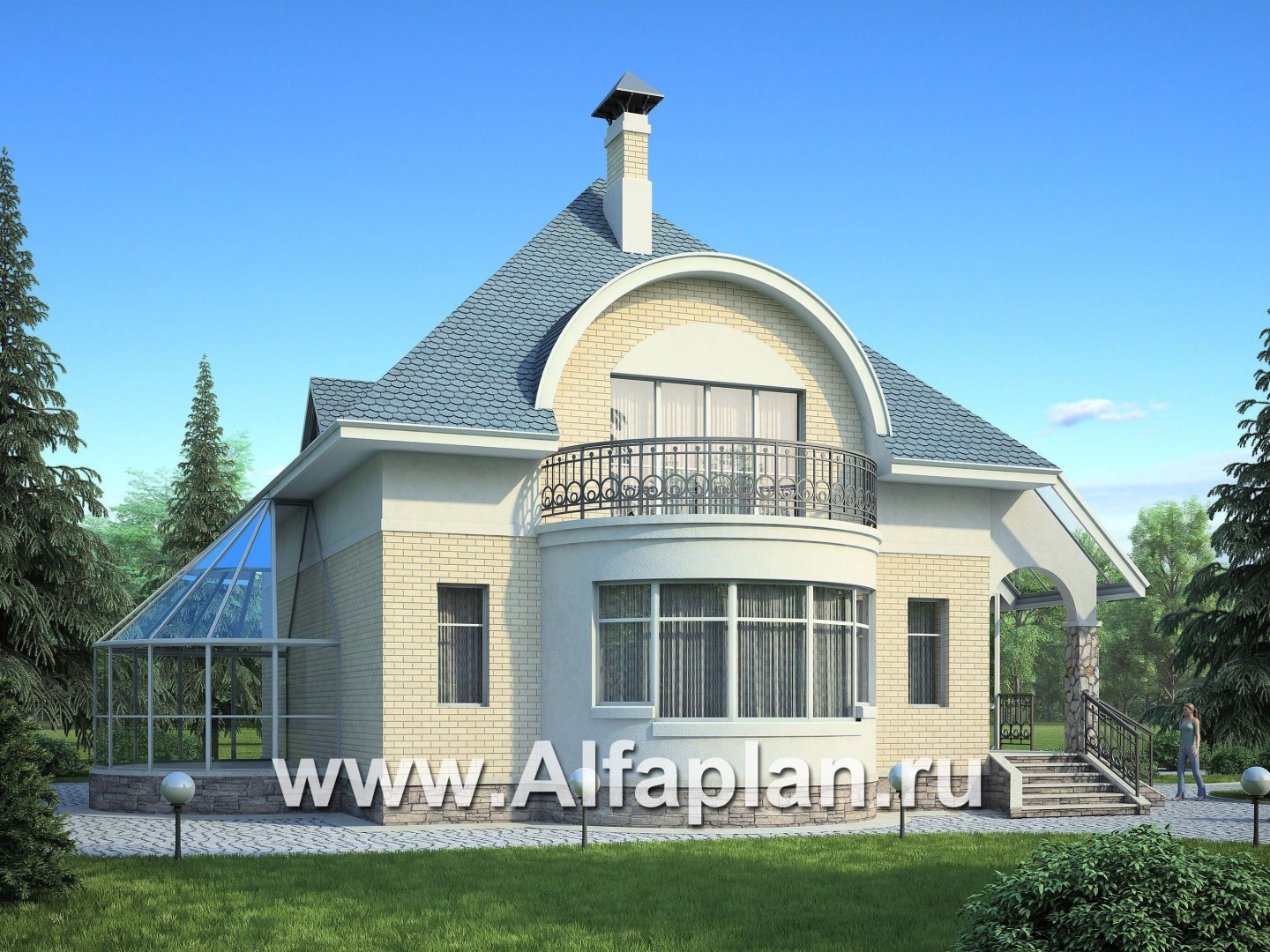

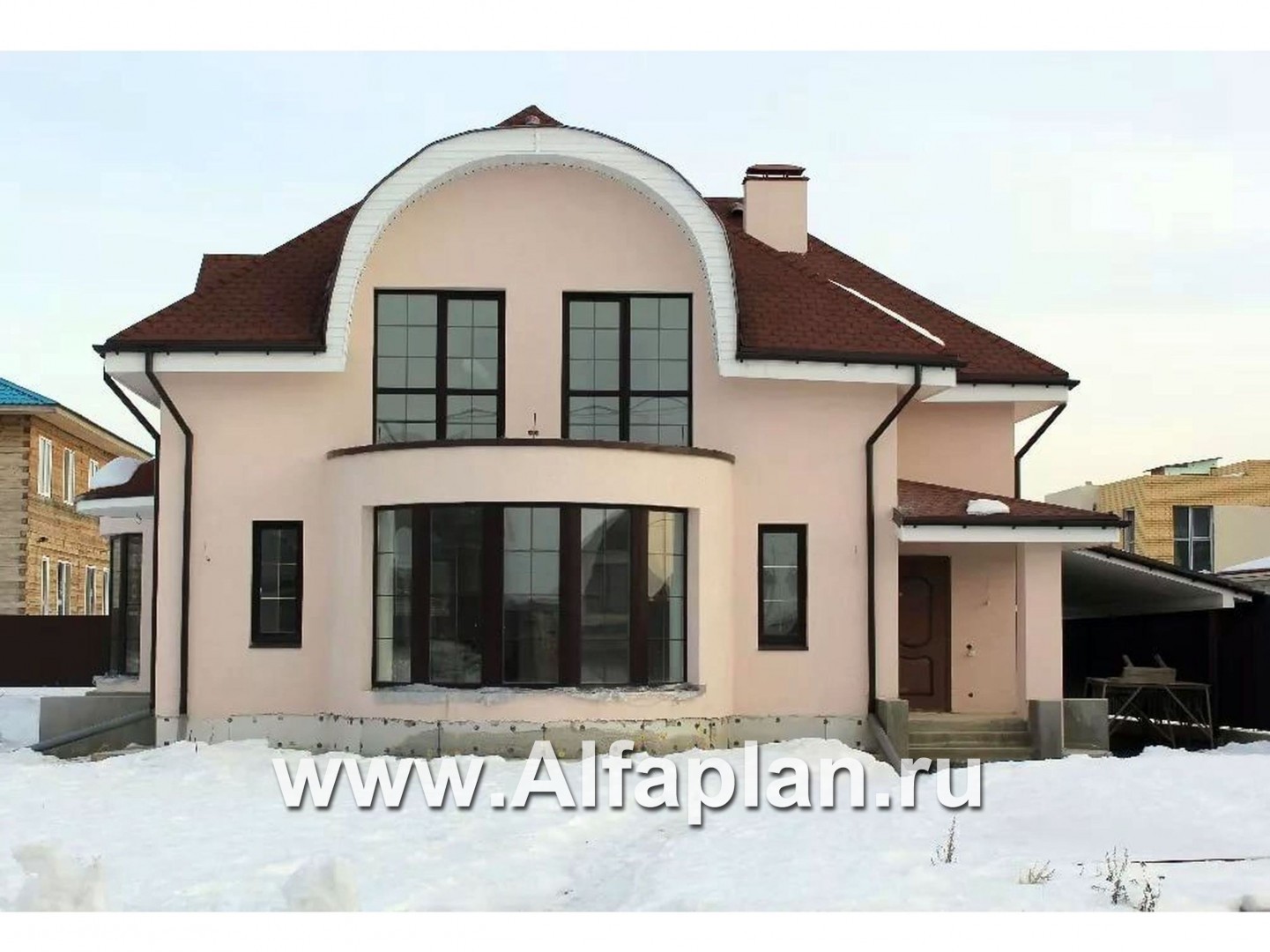

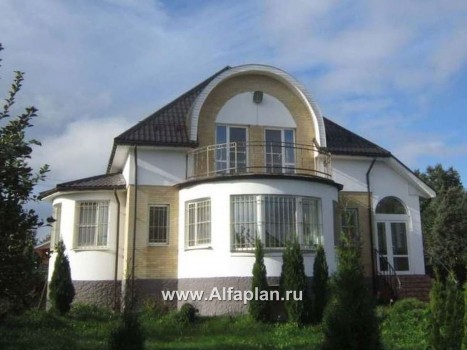

Двухэтажный коттедж с современной выразительной архитектурой, украшенный полукруглым зимним садом. Архитектура дома, интересная своим объемным и пластическим решением, создает яркий и выразительный образ. В первую очередь следует отметить главный фасад дома. Он строго симметричен, так как  по центру фасада располагается  полукруглый  эркер,  и по одному окну  с обеих сторон. Эркер проходит через первый этаж, а на втором он переходит в полукруглый балкон.  Крыша дома -полумансарда,  с вертикальной частью  высотой  1,9м,  которая как раз находится над балконом.  Эти три главные детали (эркер, балкон и окно мансарды) и  являются ядром фасада.  Наружные стены в соответствии с проектом могут быть вариативно выполнены из двух материалов – кирпич и газобетонные блоки. Так что в этом смысле коттедж можно занести в категорию «дома из газобетона и кирпича».

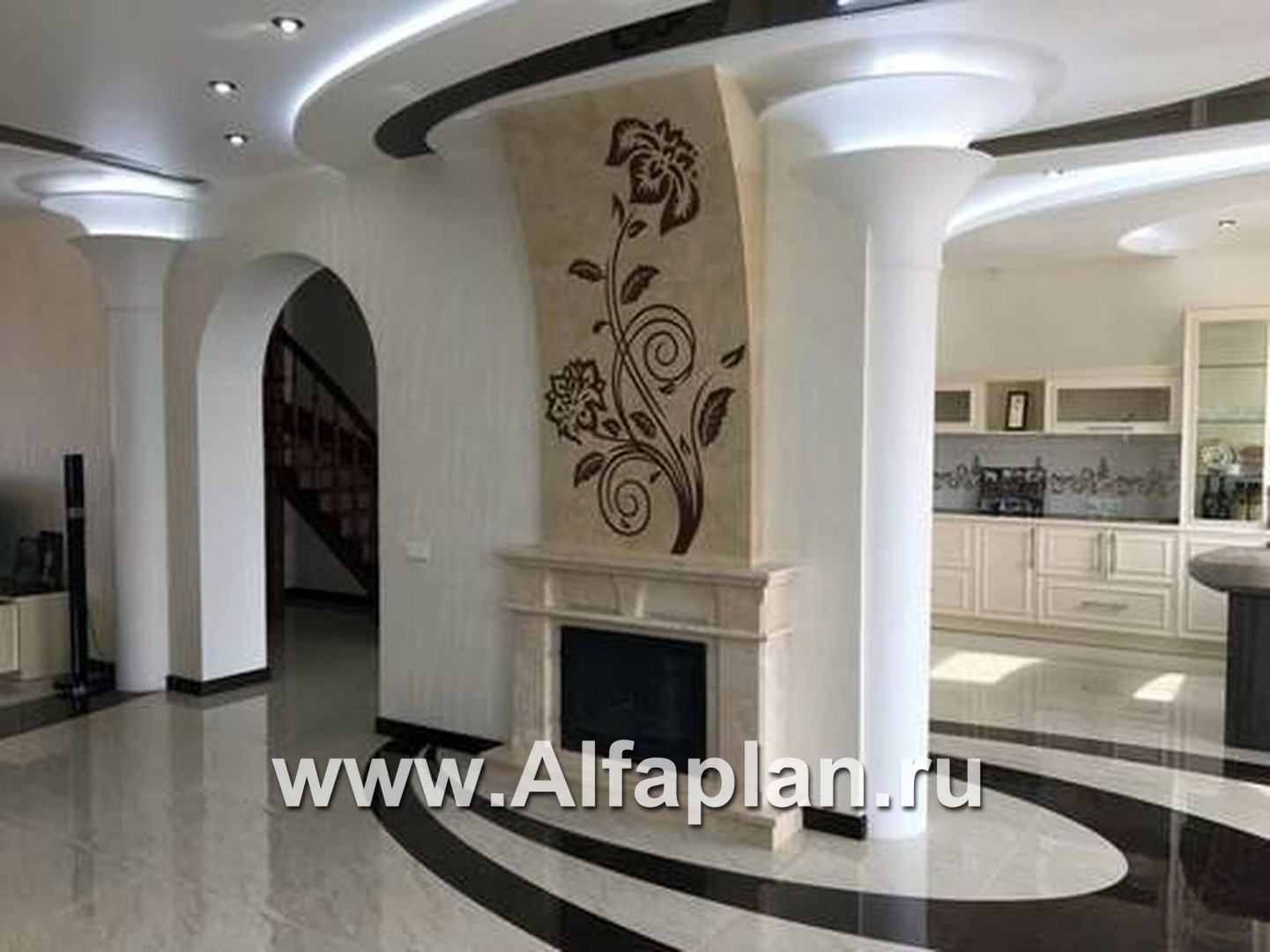

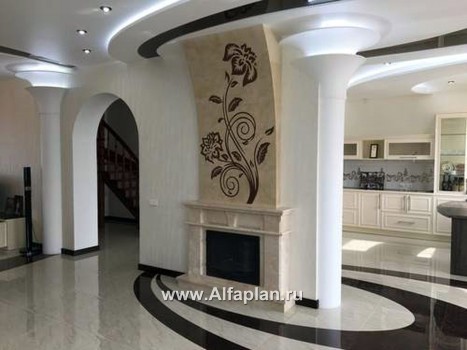

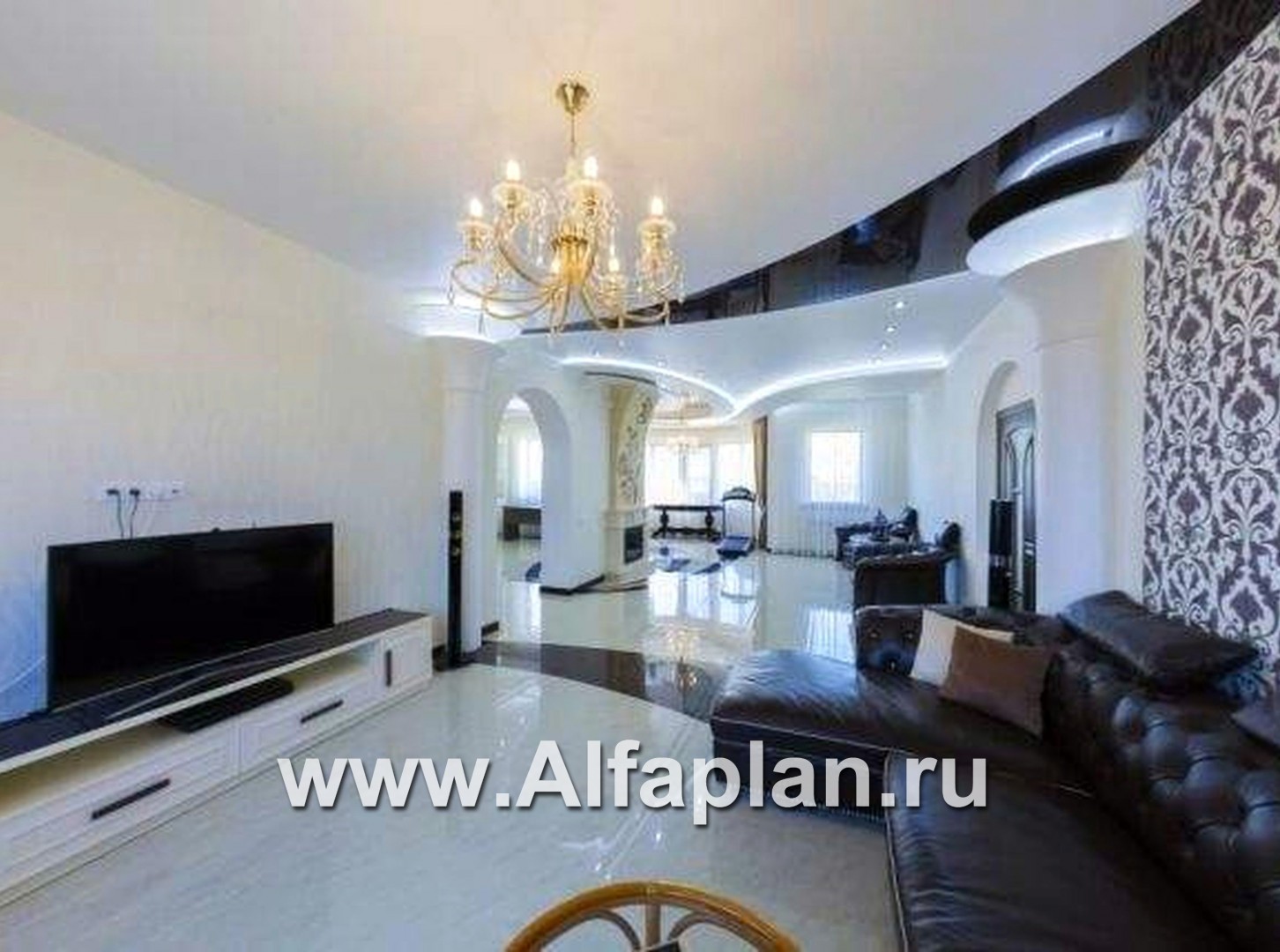

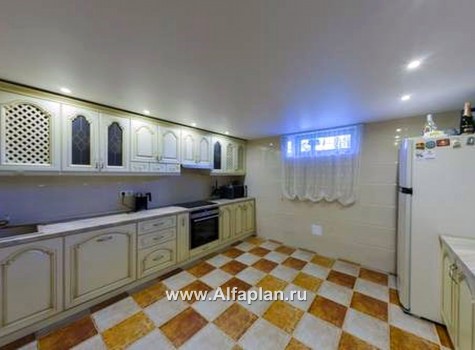

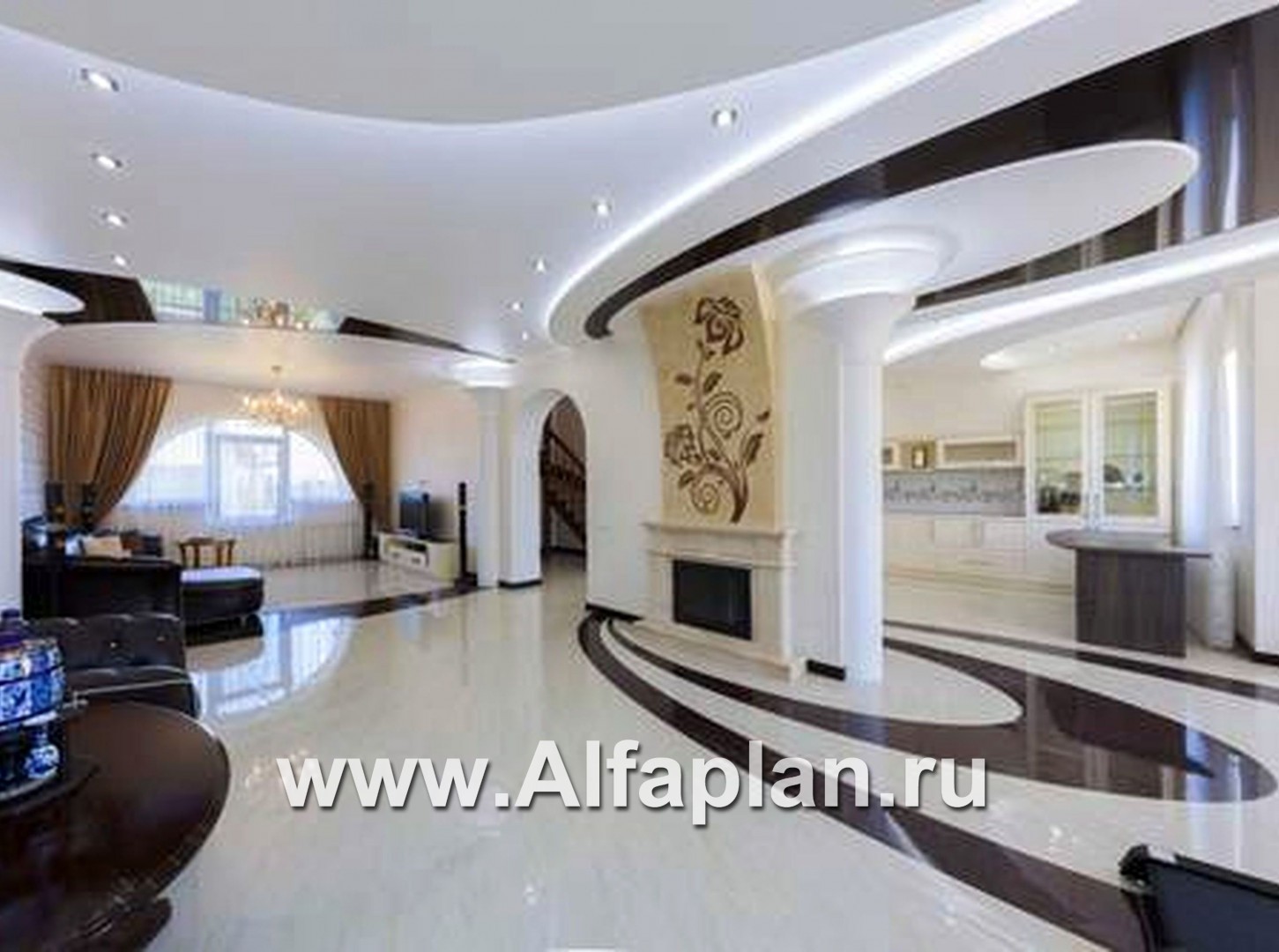

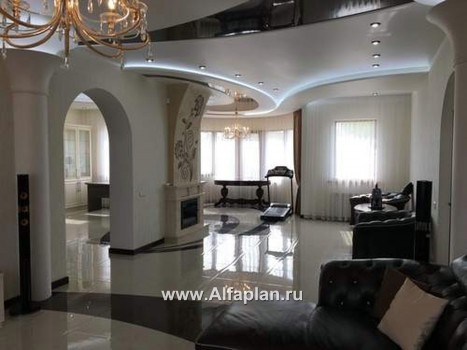

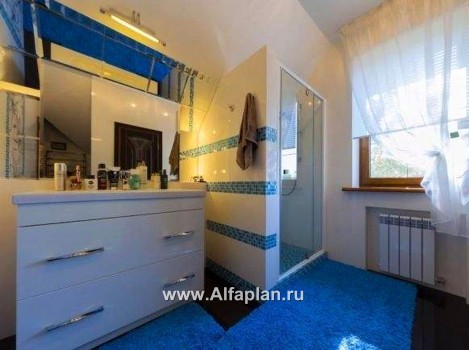

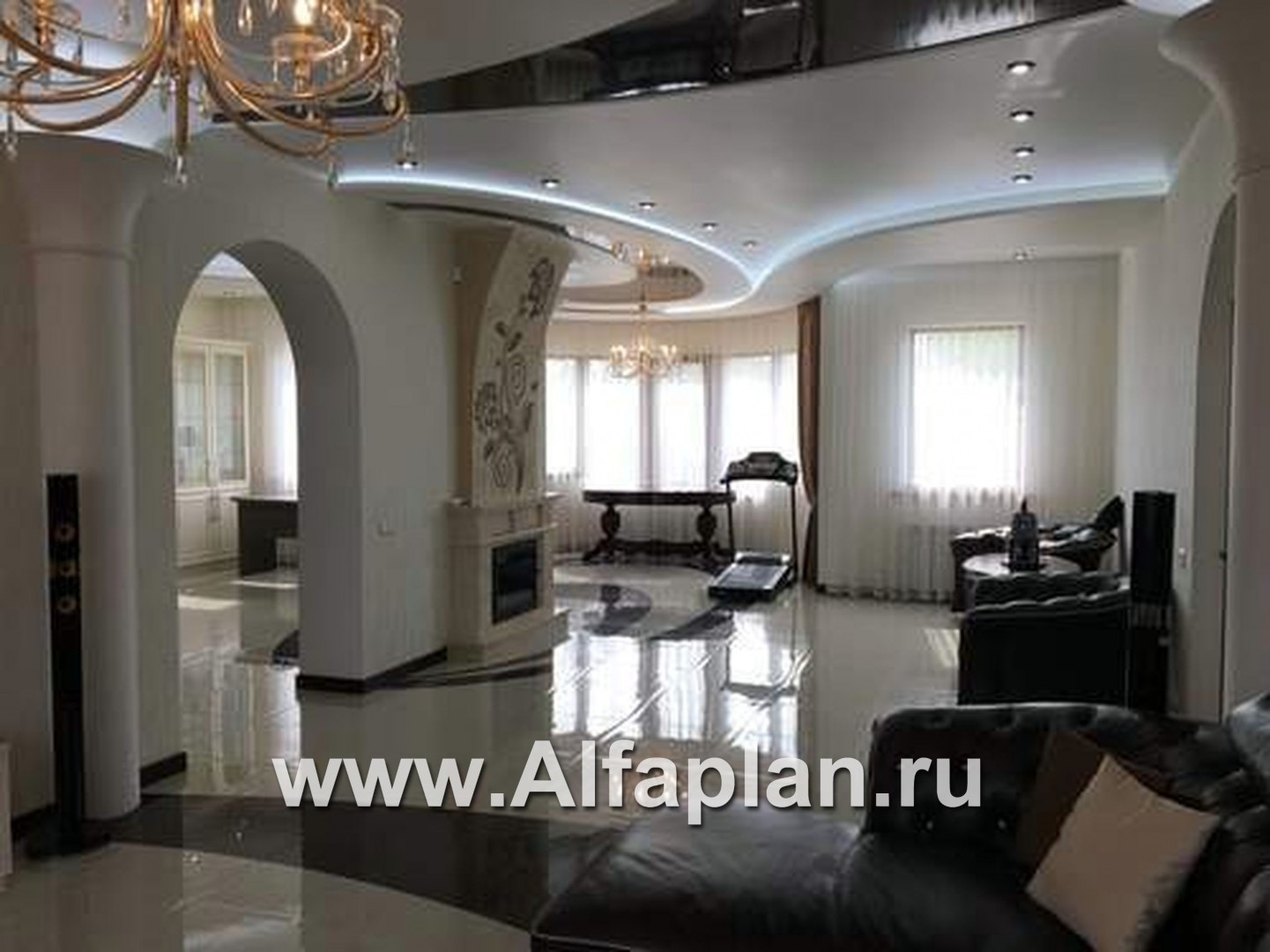

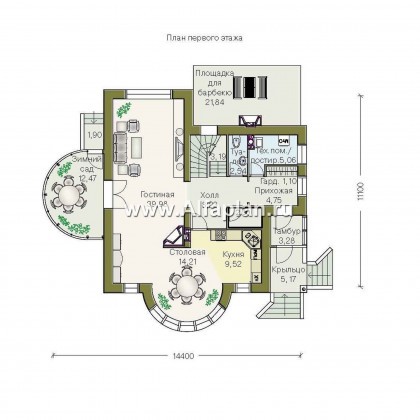

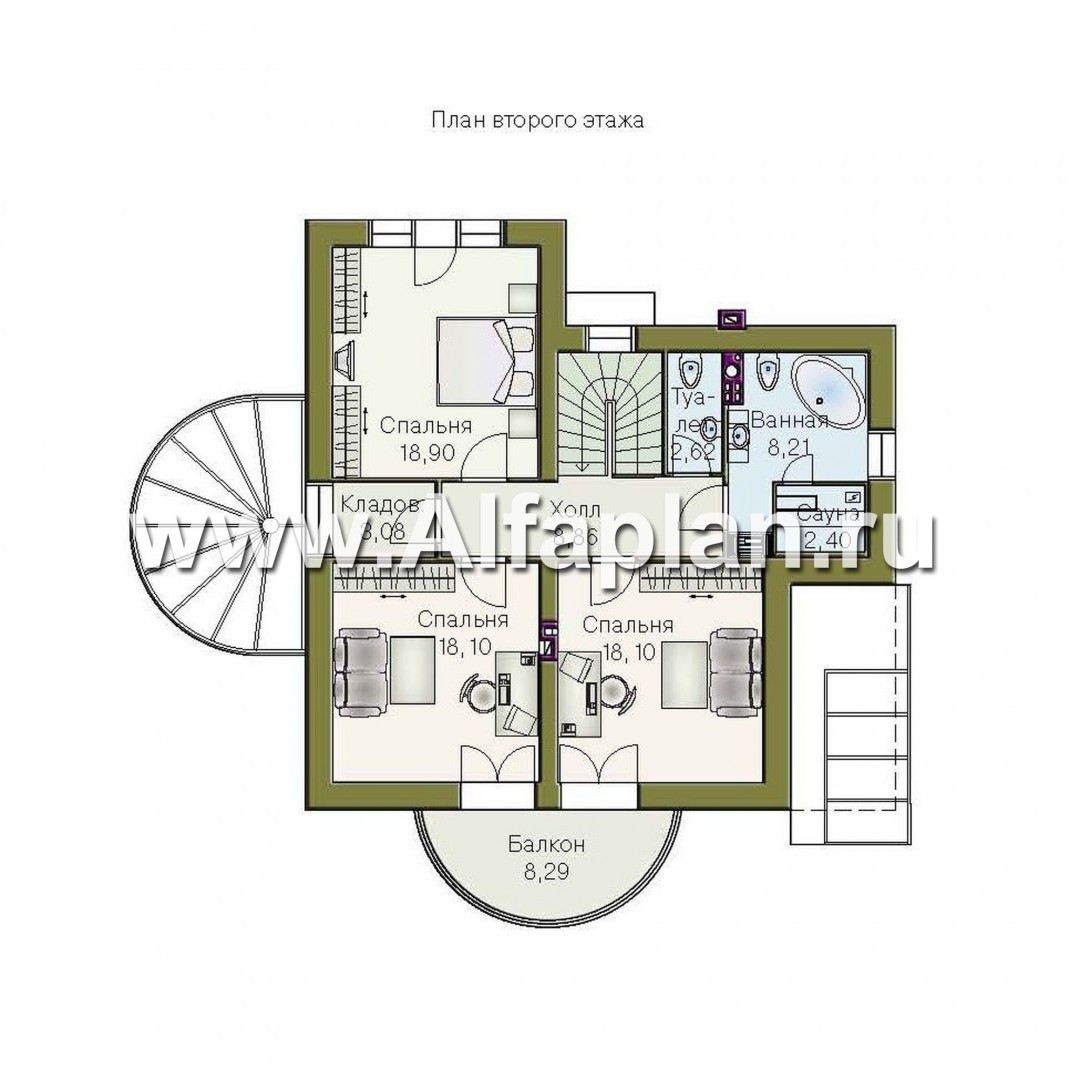

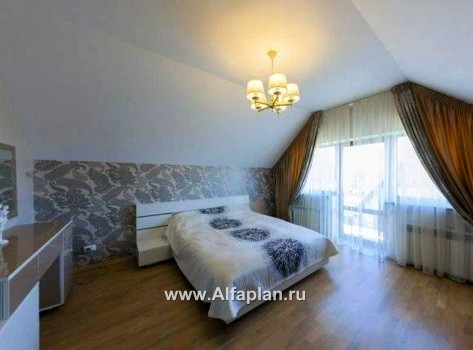

Главный вход в дом и остекленная терраса  расположены  с боковых сторон  коттеджа. Проектом предусмотрены два этажа. Первый этаж - традиционное для загородного дома пространство для общения. Здесь оно решено комфортно и изящно. Все подсобные помещения размещены в зоне прихожей. В ней  отведено место под гардеробную, кладовую, прачечную и туалет. В холле установлена лестница на второй этаж. Гостиная, кухня и столовая  объединены в одно помещение, при этом для столовой отведен полукруглый, остекленный эркер, куда  она  отлично вписывается, имеет хороший обзор и освещение.  Кухня находится в правом крыле, а столовая  является промежуточной территорией между кухней и гостиной. Самая большая площадь первого этажа отдана под гостиную. Для придания ей уюта, в ней расположили угловой камин. По центру гостиной находятся двустворчатые остекленные двери в зимний сад. По лестнице можно спуститься вниз, где у заднего фасада расположена площадка для барбекю с уличным камином. На втором этаже расположены три спальни, ванная комната и небольшой санузел. Две смежные спальни имеют общий балкон, в ванной комнате нашлось место для небольшой сауны - очень удобная, комфортная планировка.

Существует вариант проекта - коттедж 69E.

Также стоит сказать: «не забывайте, что на нашем сайте большой выбор проектов!». Тратить уйму времени, разыскивая в интернете достойные сайты, или обращаться к газетам Вам не потребуется! В общем каталоге вебсайта alfaplan.ru размещены различные проекты коттеджей общим количеством около пятиста штук! Вас не устроило что-то? Смело обращайтесь в каталог – и вы не потратите время впустую.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Дмитрий из города Новосибирск написал(а) 30.09.2016:

Вопрос по проекту 69A Подскажите размеры гостиной.

Здравствуйте, Дмитрий!

Благодарим Вас за внимание к нашим проектам и обращение в нашу студию. Гостиная - 4.100х8.270.

Ольга из города Тверь написал(а) 24.09.2012:

А возможны изменения в проекте, разделить гостиную от кухни-столовой???

Ольга, здравствуйте. Да, гостиную и кухню-столовую можно разделить перегородкой. С такой задачей справятся строители, корректировать проект для этого не нужно.

Дина из города Санкт-Петербург написал(а) 11.06.2012:

Возможна посадка данного или аналогичных проектов на рельефе, с цокольным этажом ?

Дина, здравствуйте.
Рельеф требует индивидуального подхода к посадке к привязке дома к участку. Если перепад небольшой - возможно просто опустить ниже плиту ( в этом проекте в основание дома заложена монолитная ж/б плита). Если рельеф значительный - может потребоваться изменить конструкцию фундамента, например, на ленточный. Доработать цокольный этаж можно в Паспорте проекте, за разработку в Рабочем проекте мы не возьмемся.
