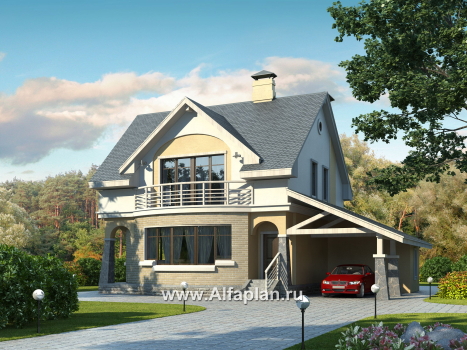

104A 3D

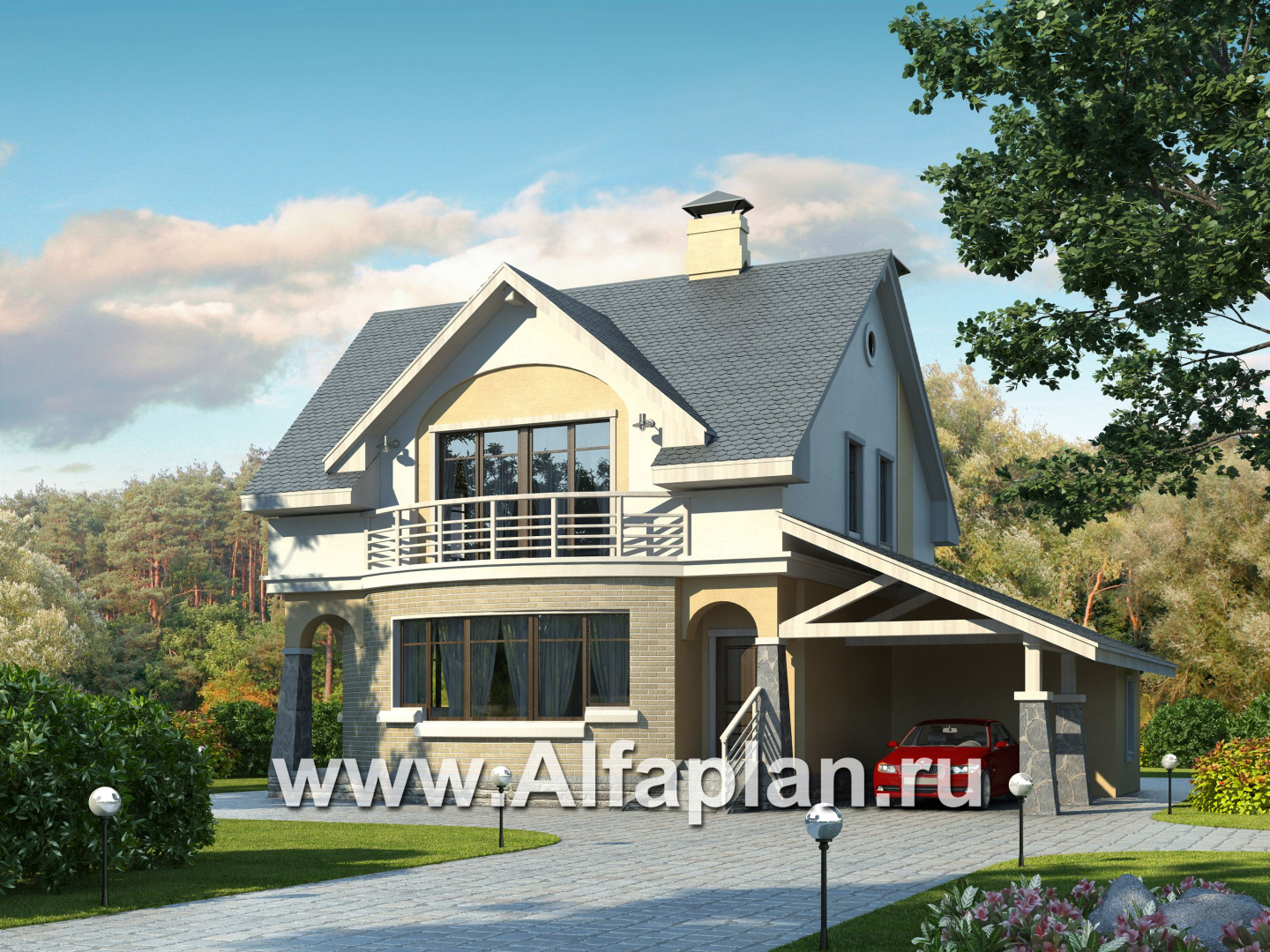

"Боген" - оригинальный коттедж с полукруглой гостиной

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
178.90144.9987.38
Площадь гаража - навеса, м2
26.0 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)37000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

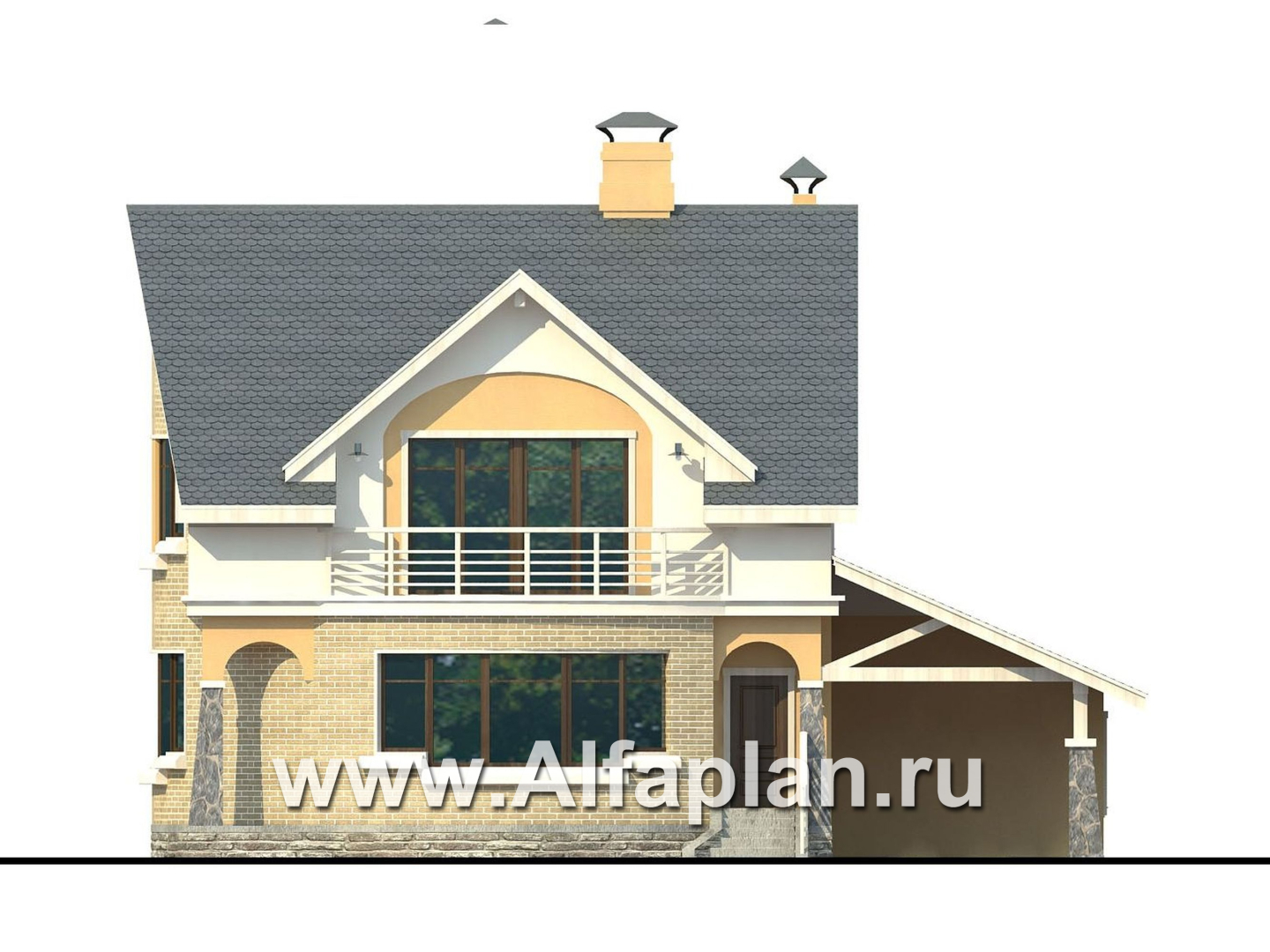

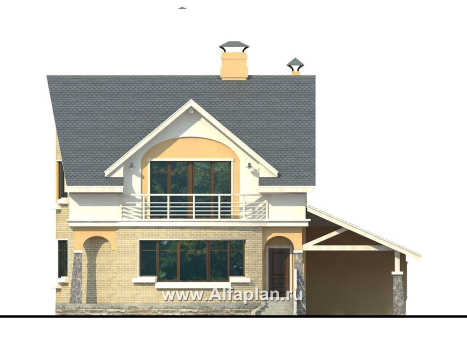

Вид спереди
Вид спереди

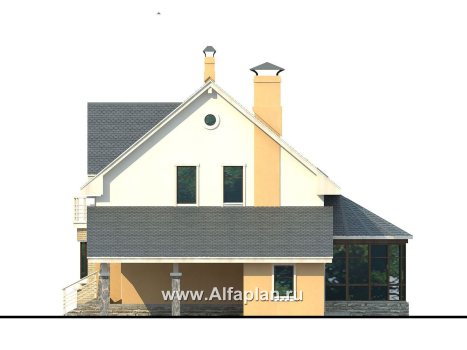

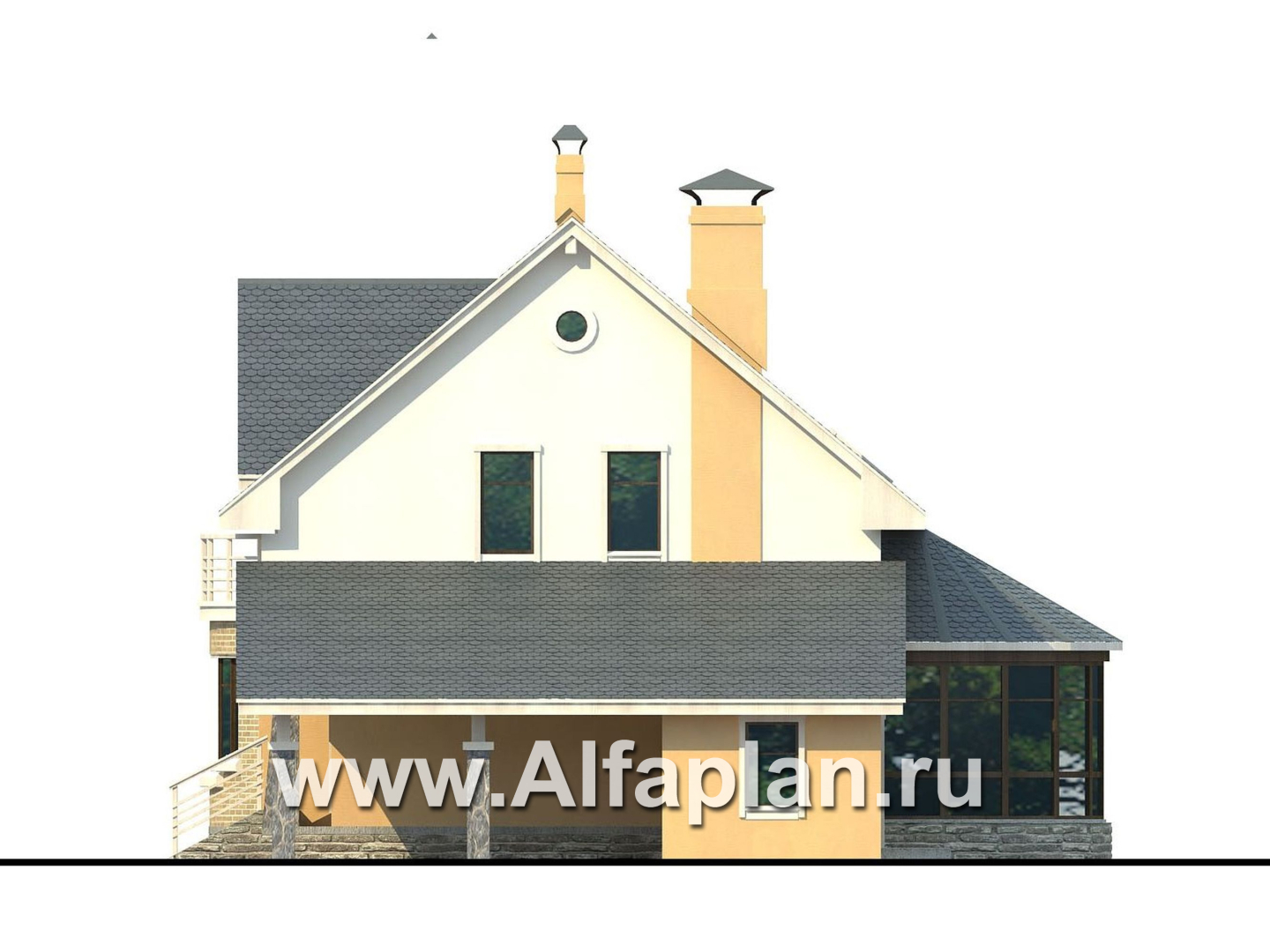

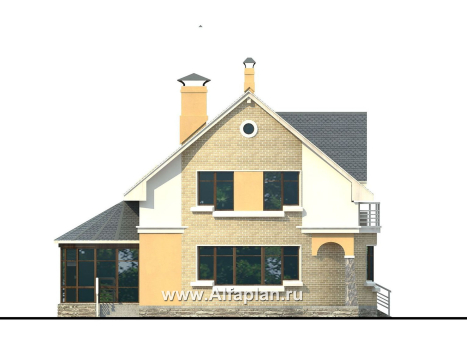

Вид справа
Вид справа

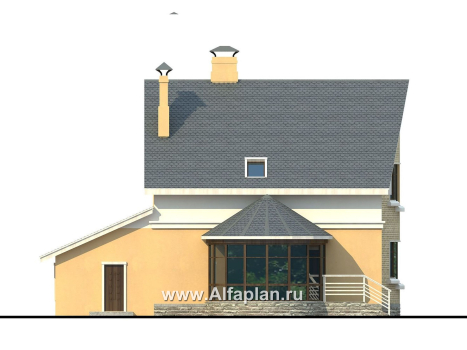

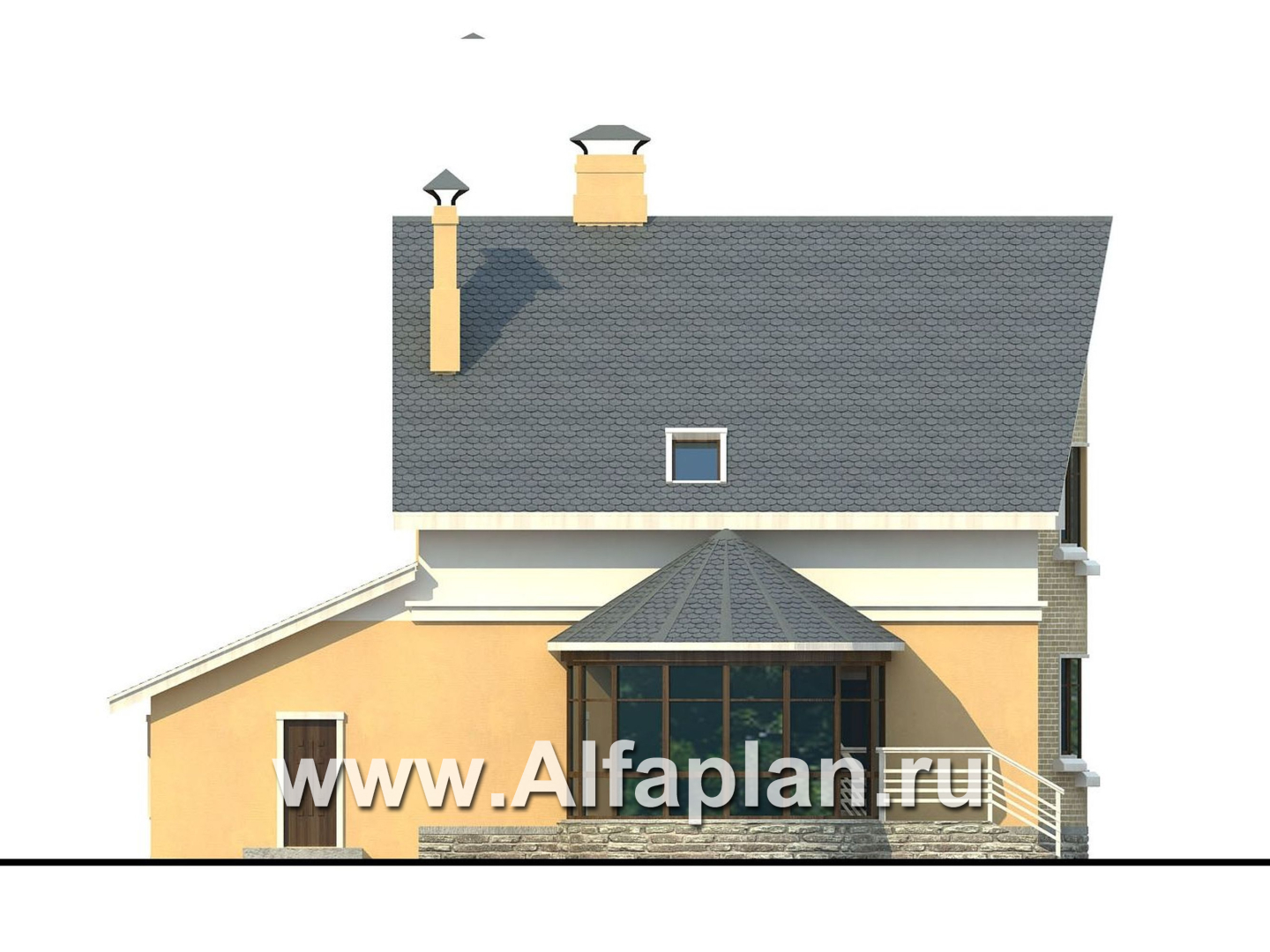

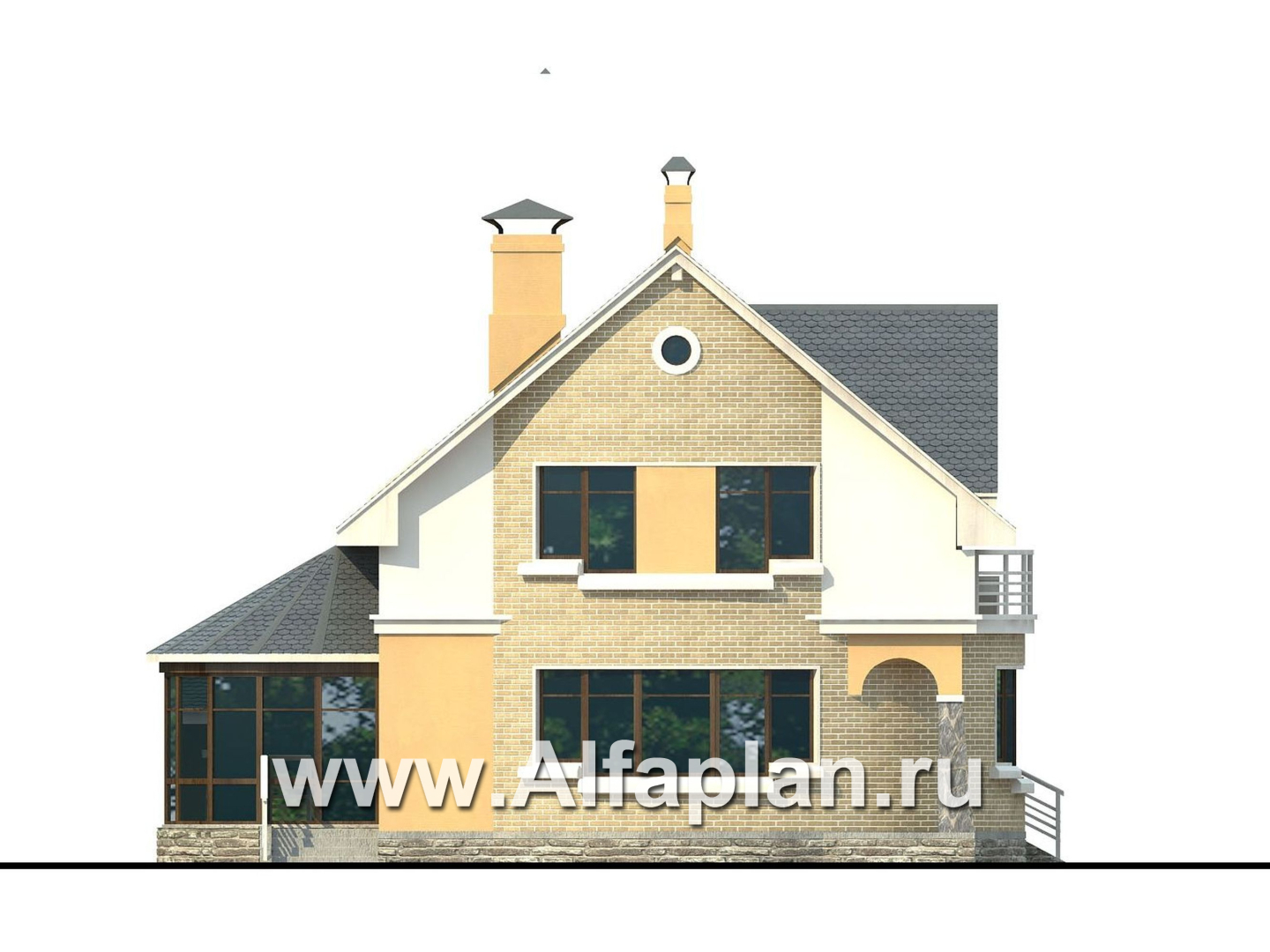

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

38.7  м3
Тип наружных стенгазобетон/кирпич альтернативно

66.5/65.6  м3
Тип внутренних стенкирпич

6.3  м3
Тип перекрытиймонолитная ж/б плита

14.1  м3
Крышабитумная черепица

Тип кровлипо деревянным стропилам

230.2  м2
Наружная отделкалицевой кирпич, штукатурка

52.0/160.0  м2
Наружная отделка цоколяискусственный камень

Габаритные размеры домабез крылец

14.6х10.2  м
Высота домаот уровня пола первого этажа

9.35  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Высота мансардного скоса2.02

Мощность котлас бойлером горячей воды

40 кВт
Расчетная электр. нагрузкас учетом электроплиты

15.9 кВт
Утеплительминеральная вата


Данный проект представляет  компактный двухэтажный коттедж, который рассчитан  для удобного и комфортного проживания семьи из  3-4 человек. В основании дома, так  и в перекрытии этажей заложена монолитная  железобетонная плита. Элементы наружной отделки - стандартный набор испытанных классических стройматериалов: стены - облицовочный кирпич и штукатурка; цоколь - искусственный камень; кровля - битумная черепица. Строительство наружных стен по плану предусматривает альтернативное решение в отношении материалов – для их строительства по выбору можно использовать газобетонные блоки или кирпич. В этом отношении коттедж 104А можно определить в «кирпичные и газобетонные дома». Крыша мансардного типа. Цветовая гамма выбрана сдержанных, пастельных оттенков.

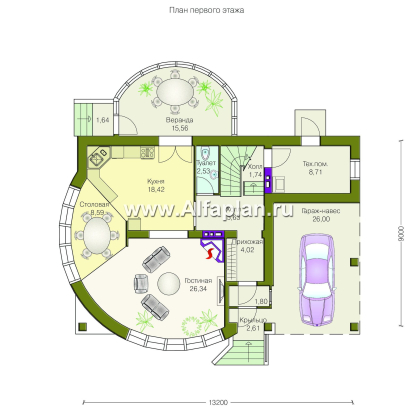

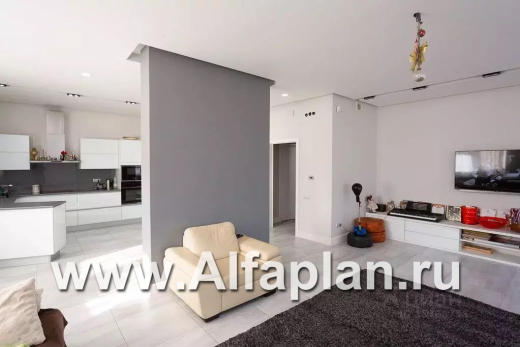

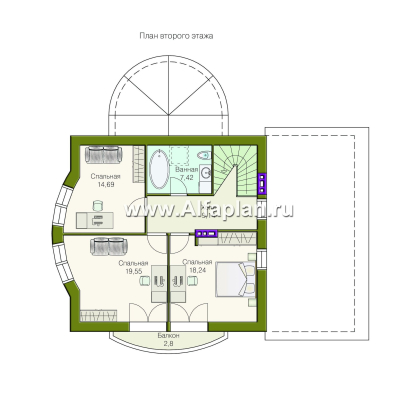

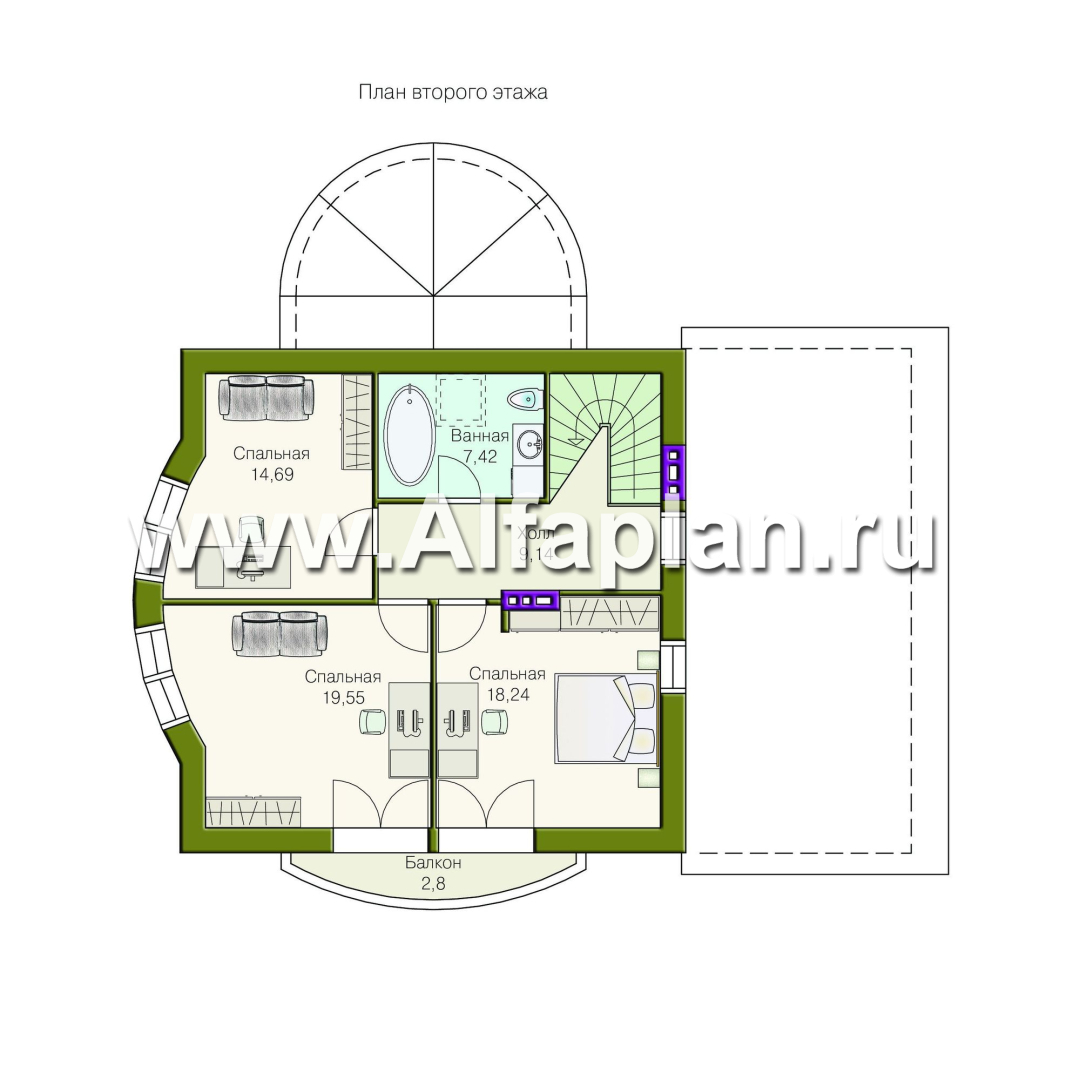

На открытом со всех сторон участке в черте города  дом может стать наиболее запоминающейся постройкой. Этот дом отличают мягкие, полукруглые формы стен, создающие необычный облик и формирующие выразительный интерьер. На первом этаже  они обрамляют  пространство гостиной,  объединенной с кухней-столовой. Это большое, светлое, необычной формы помещение - настоящая находка для дизайнера. Сколько света создают здесь большие широкие окна. Гостиная просто светится и излучает тепло и уют.  Особый уют этому помещению придает угловой камин. Кухня напрямую связана с верандой.  Это крытое  и остекленное  пространство. В любое время года в нем всегда будет приятно отдохнуть, а зимой на теплой веранде  особенно красивы будут  цветущие растения.  Гараж заменен более экономичным решением — навесом для машины. Котельная коттеджа  расположена в одноэтажной пристройке и примыкает к боковому фасаду дома, из нее есть выход на улицу. На втором этаже расположены три спальни и ванная комната. Две смежные спальни имеют небольшой полукруглый общий балкон, выходящий на главный фасад. В проекте предусмотрен объемный просмотр коттеджа и его зеркальное изображение. При подборе места на участке это особенно необходимо, чтобы учесть наилучшую освещенность будущего дома, а также удаленность его от соседних строений.

Хотим напомнить вам, что в нашем каталоге вы найдете прочие интересные проекты домов, которые будут либо вариациями на некоторые предыдущие и последующие коттеджи, либо совершенно самобытными образцами, не похожими ни на один другой. Общее количество проектов – 450 штук.





ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Екатерина из города Коломна написал(а) 30.07.2016:

Отличный дом, то что нужно для нашей семьи! Как бы узнать его примерную, хотя бы грубую стоимость, чтобы понять, потянем мы такой проект или нет.

Екатерина, добрый день,

Рады, что Вы нашли в нашем каталоге подходящий для Вашей семьи проект. Он полностью готов и был многократно реализован.
Составление смет - это прерогатива строительных компаний, т.к. они учитывают стоимость услуг строительства (которые составляют значительную часть сметы).

 В наших проектах есть Спецификации с полным перечнем материалов, необходимым для строительства коробки дома и монтажа инженерных систем.У строительных компаний профессионально работающих на рынке, есть свои расценки и в том числе приблизительная сметная стоимость 1 м2 общей площади коробки дома. Зная площадь дома и конструктивное решение, укрупненный сметный расчет Вам может сделать любая профессиональная строительная компания. Для первоначального подсчета Вы можете опираться на данные по расходу основных материалов, указанные нами в таблице с характеристиками дома на страничке с проектом на сайте.

пётр из города москва написал(а) 11.09.2014:

Здравствуйте! Скажите пожалуйста,какая длина с крыльцом и верандой

Петр, добрый день,
Сообщаем Вам необходимые размеры дома по проекту 104а "Боген":
 длина дома в осях - 9,00 м
+ 2,10 м крыльцо
+3,50 м веранда

Татьяна из города Санкт-Петербург написал(а) 28.04.2014:

Здравствуйте! Очень понравился проект, скажите общая площадь учитывается с гаражом? Жилой площади хочется побольше, есть ли что-то подобное, очень похожее на этот, но побольше? Тоже с гаражом, можно на 2 машины, спасибо)

Татьяна, здравствуйте.
Площадь гаража-навеса считается с понижающим коэффициентом 0.5 . Есть похожий проект -69Е. К сожалению, дома с аналогичным решением плана ( полукруглым) и большей общей площадью в нашей коллекции нет. При этом, домов с аналогичным составом помещений и гаражом на 2 авто достаточно. Можно посоветовать Вам посмотреть коллекцию домов с гаражом на 2 автомобиля.
--
