69E «Свой остров» - проект дома с мансардой, планировка с полукруглым эркером

«Свой остров» - проект дома с мансардой, планировка с полукруглым эркером - основное изображение К зеркальному варианту

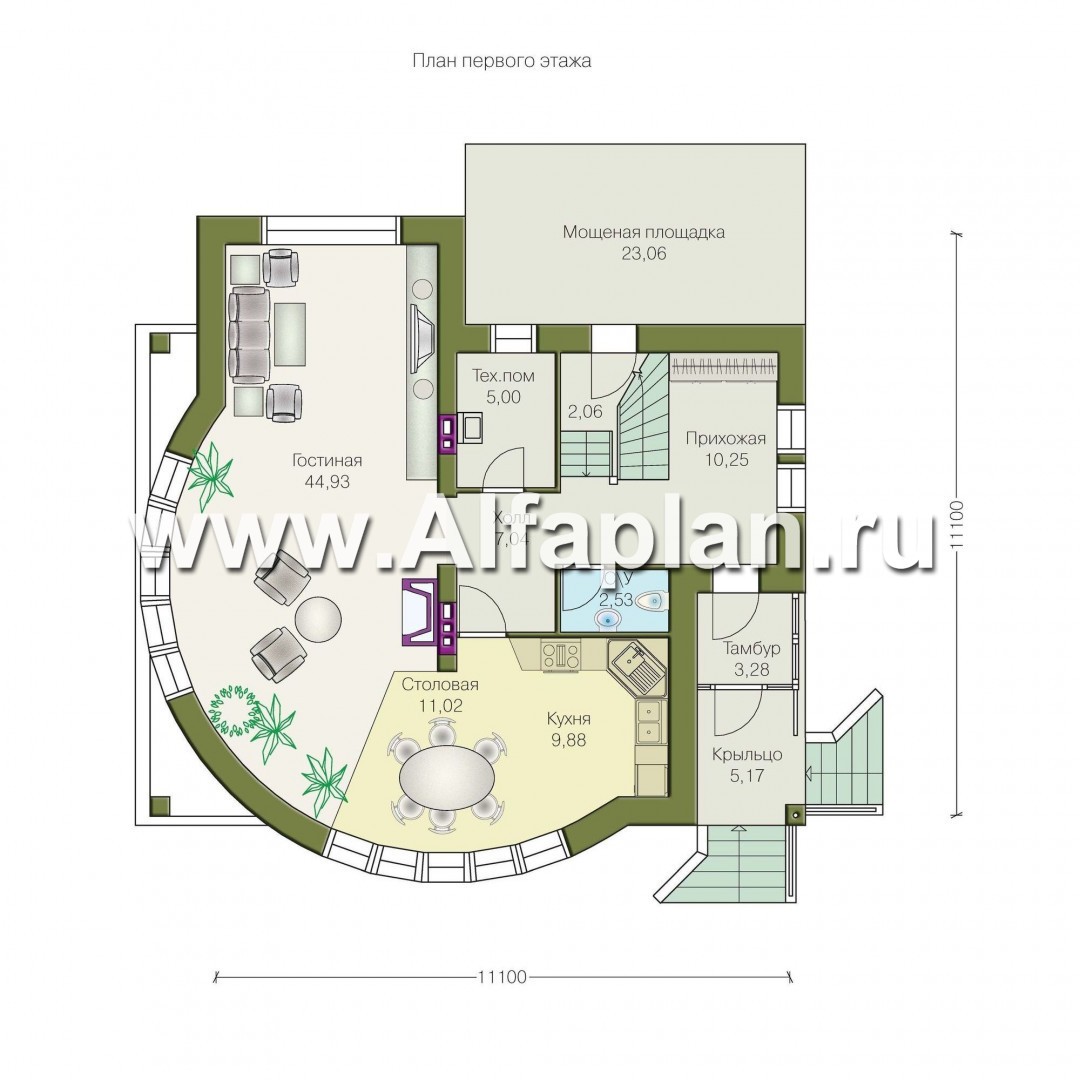

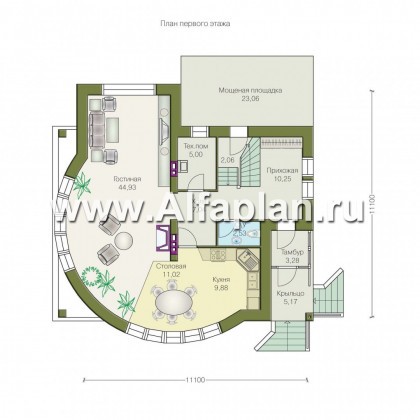

«Свой остров» - проект дома с мансардой, планировка с полукруглым эркером - план дома - фото №1

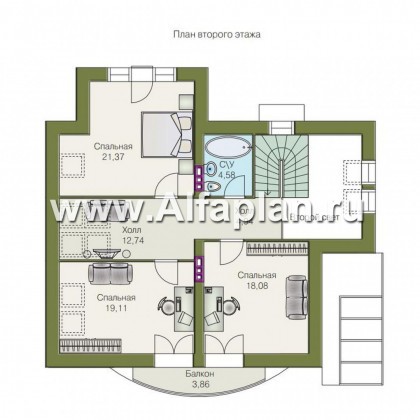

«Свой остров» - проект дома с мансардой, планировка с полукруглым эркером - план дома - фото №2
«Свой остров» - проект дома с мансардой, планировка с полукруглым эркером - дизайн дома №1
«Свой остров» - проект дома с мансардой, планировка с полукруглым эркером - дизайн дома №2
«Свой остров» - проект дома с мансардой, планировка с полукруглым эркером - дизайн дома №3
«Свой остров» - проект дома с мансардой, планировка с полукруглым эркером - дизайн дома №4
«Свой остров» - проект дома с мансардой, планировка с полукруглым эркером - дизайн дома №5
«Свой остров» - проект дома с мансардой, планировка с полукруглым эркером - дизайн дома №6

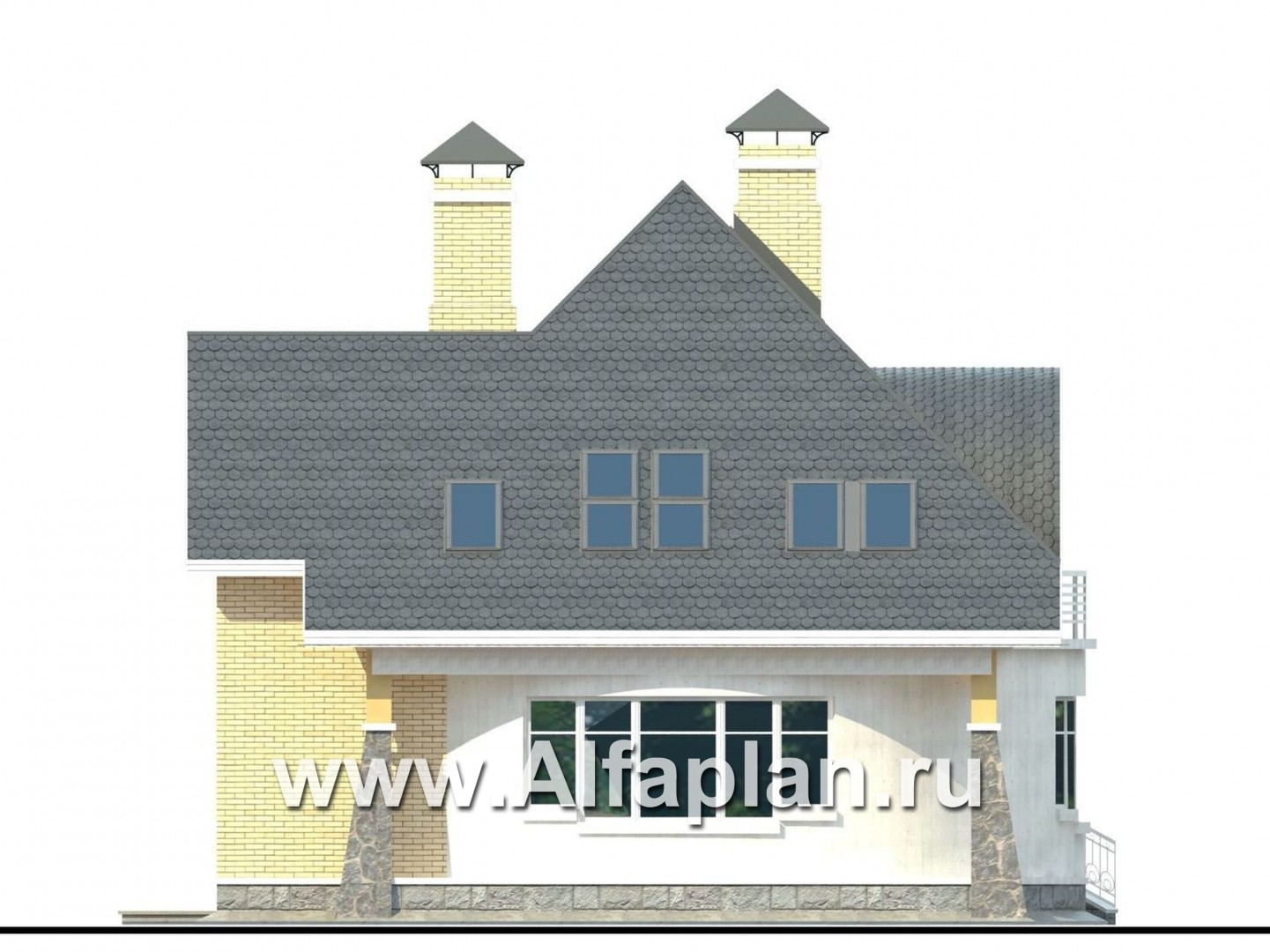

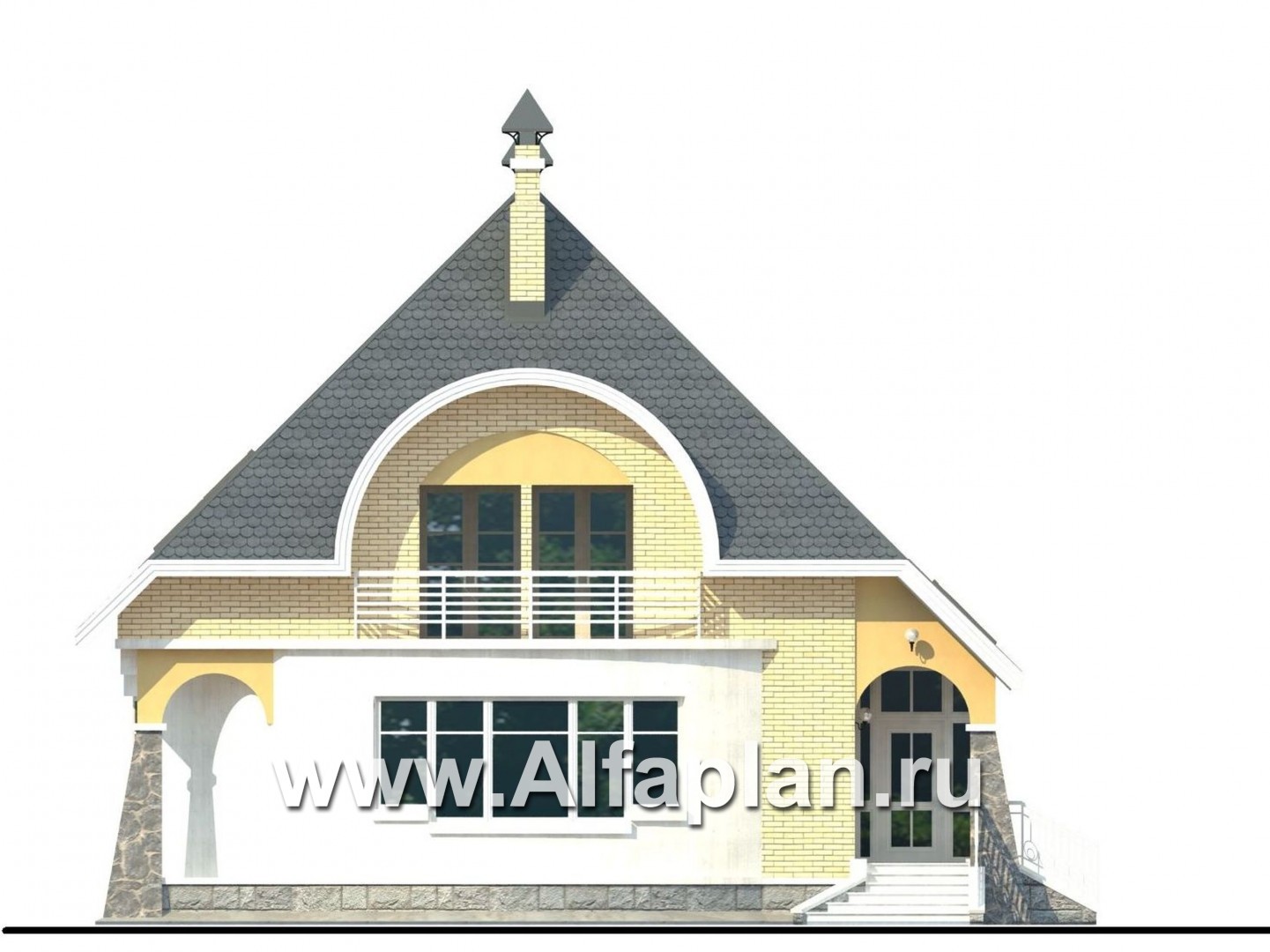

«Свой остров» - проект дома с мансардой, планировка с полукруглым эркером - фасад дома - фото №1

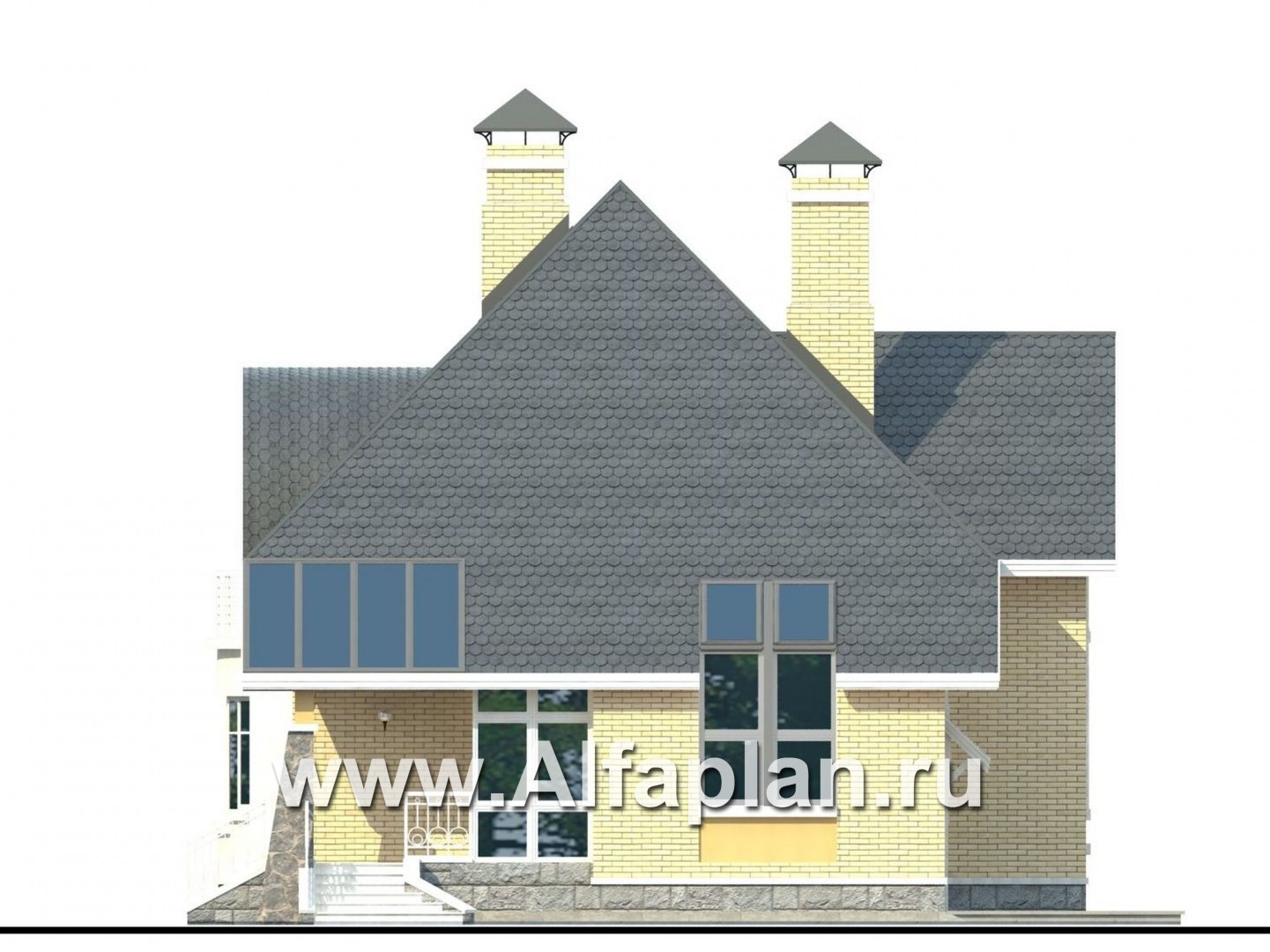

«Свой остров» - проект дома с мансардой, планировка с полукруглым эркером - фасад дома - фото №2
«Свой остров» - проект дома с мансардой, планировка с полукруглым эркером - фасад дома - фото №3

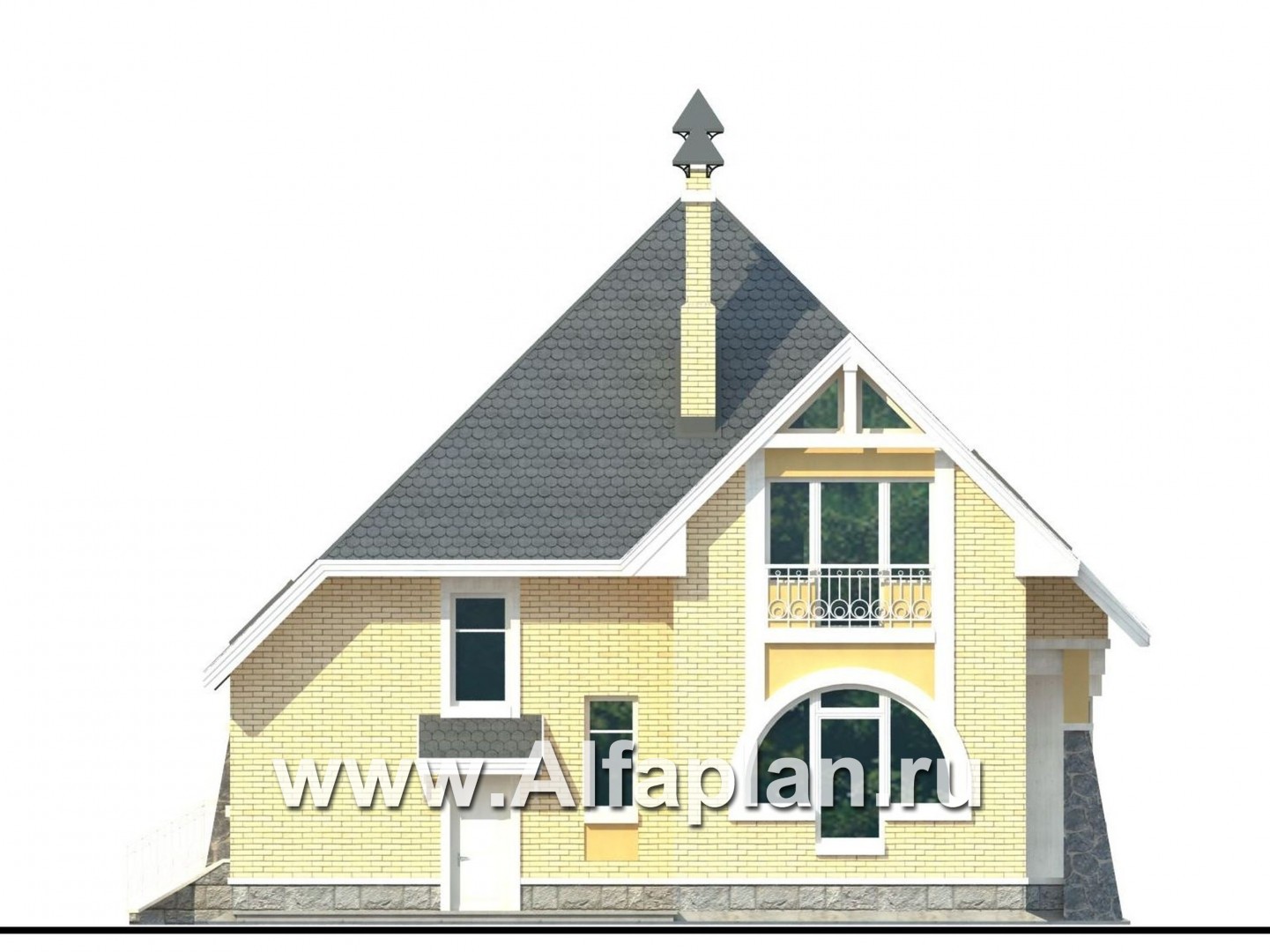

«Свой остров» - проект дома с мансардой, планировка с полукруглым эркером - фасад дома - фото №4
Автор проекта: В. Тарасов
  • Общая площадь дома:179.52 м²
  • Площадь отапливаемых помещений:173.53 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    57 800 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    18 900 ₽
  • Электронная копия в формате PDF    7 000 ₽
  • Архитектурный паспорт проекта с мебелью на планах    3 500 ₽

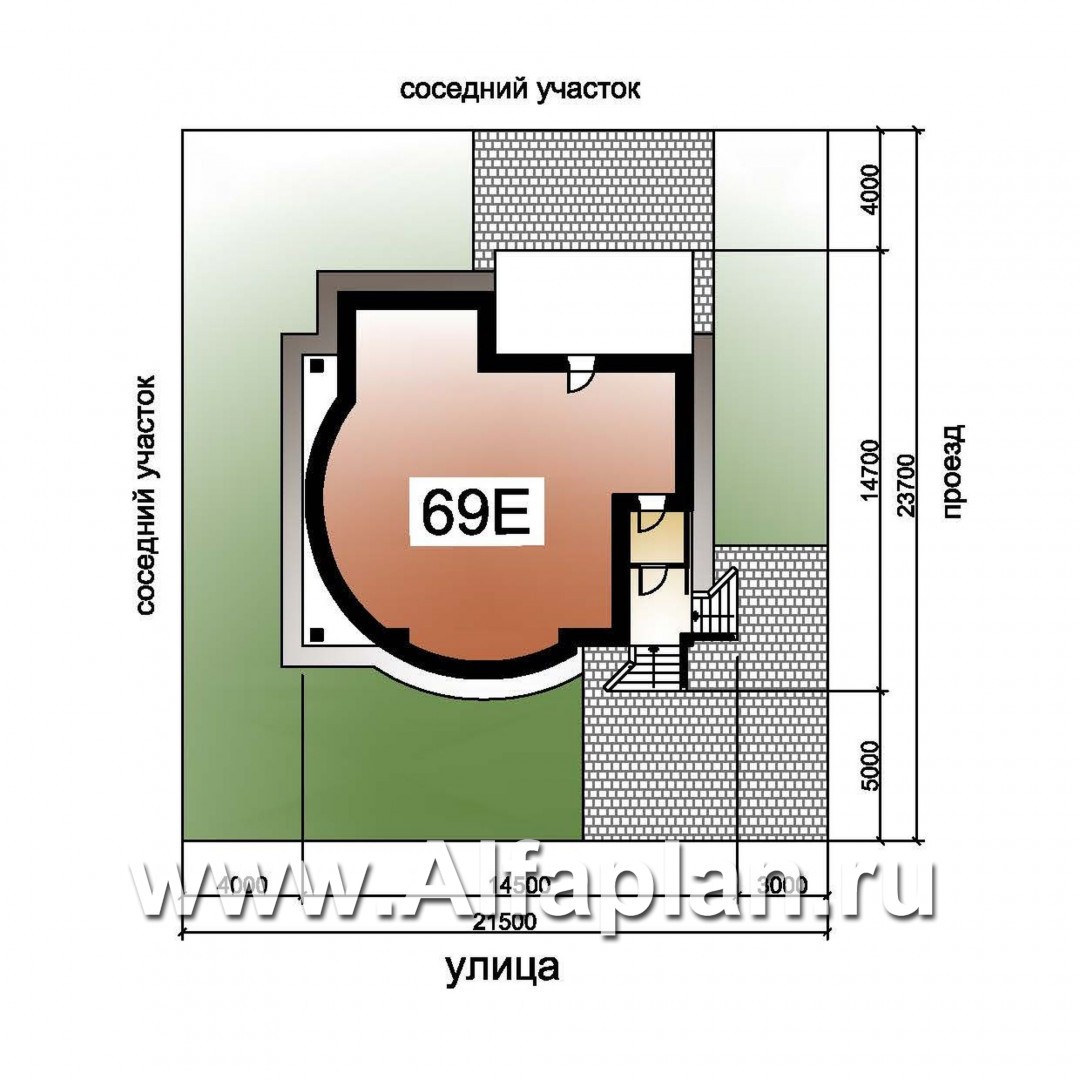

  • Разбивочный план вашего участка    7 900 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
  • Типовой проект погреба 285Т    4 900 ₽
Заказать проектПоложить в мои желания
Купить в один кликЗадать вопрос по проекту
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:
Telegram
WhatsApp

Вы можете доверить нам проект дома!

Состав проекта дома, видеообзор проектной документации.

- Готовые проекты домов не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ,

- Готовые проекты домов требуют привязки к конкретному участку строительства. В случае применения фундамента на сваях необходимы инженерно-геологические изыскания и привязка фундамента.

- Стоимость внесения изменений в проект дома рассчитывается индивидуально, в зависимости от сложности и объема работ.

Общая площадь дома 179.52 м²

«Свой остров» - проект дома с мансардой, планировка с полукруглым эркером - технические характеристики

Срок готовности проект готов, срок 3 дня
Тип фундамента монолитная ж/б плита 31.4 м³
Тип наружных стен кирпич/газо(пено)бетонные блоки 70 м³
Тип внутренних несущих стен газо(пено)бетон/кирпич 2.99 м³
Тип перекрытий монолитная ж/б плита над 1-ым эт, по деревянным балкам над 2-ым 22.2 м³
Тип кровли битумная черепица 216 м²
Наружная отделка стен лицевой кирпич, декоративная штукатурка 188.32 м²
Наружная отделка цоколя облицовочный камень
Гараж Без гаража
Высота дома от уровня пола 1-го этажа 10.1 м
Высота 1-го этажа от пола до потолка 3 м
Высота 2-го этажа от пола до потолка 2.85 м
Ширина 11 м
Длина 11 м
Мощность котла с бойлером грячей воды 45 кВт
Расчётная электрическая нагрузка с учетом электроплиты 14.51 кВт
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Варианты проекта

Превью проекта ««Свой остров» - проект дома с мансардой, планировка с полукруглым эркером и зимним садом»
  • Один в Один!
Подробнее
«Свой остров» - проект дома с мансардой, планировка с полукруглым эркером и зимним садом
  • 3
  • 1
  • .
  • Площадь
    191.5 м²
  • 69A
Превью проекта ««Зонненхаус» -проект дома с мансардой, с солнечной гостиной со вторым светом, с террасой»
  • Один в Один!
Подробнее
«Зонненхаус» -проект дома с мансардой, с солнечной гостиной со вторым светом, с террасой
  • 3
  • 1
  • .
  • Площадь
    175.36 м²
  • 66A
Превью проекта ««Романтика» - проект дома с мансардой, с полукруглой верандой, второй свет в столовой» Подробнее
«Романтика» - проект дома с мансардой, с полукруглой верандой, второй свет в столовой
  • 4
  • 1
  • .
  • Площадь
    182.7 м²
  • 65A
Превью проекта ««Магистр» - проект дома с мансардой, мастер спальня, с эркером и с террасой, в стиле фахверк» Подробнее
«Магистр» - проект дома с мансардой, мастер спальня, с эркером и с террасой, в стиле фахверк
  • 3
  • 1
  • .
  • Площадь
    183.87 м²
  • 55B

Описание проекта

Проекты домов, проект дома, проекты коттеджей, план дома, планировки домов, готовые проекты, проект дома цена, проект строительства дома

Похожие планировки

Похожие проекты Вместе с этим проектом предлагаем

Комментарии 9

  • Омск

    В этот дом невозможно не влюбиться. Красив, функционален, светел... Вопросы: 1. со стороны мощеной площадки возможна пристройка гаража на 2 машины? 2. Возможно ли изменение фундамента?

    Благодарим Вас за внимание к нашим проектам и положительную оценку наших работ.
    Пристроить гараж можно. Это могут выполнить Ваши строители самостоятельно, либо мы можем предложить такую корректировку в паспорте проекта. А также предлагаем рассмотреть аналог проекта 69Е с навесом, это проект 104А: https://www.alfaplan.ru/catalog/item_939/

    Тип фундамента определяется на основании геологических изысканий. Если на основании этих данных Вам рекомендован другой тип фундамента, то, конечно, его и следует применять.

    Ответ на комментарий
    Моя оценка
  • новгород

    добрый день, проект понравился, но только не понятно вот что: ванная на втором этаже и туалет на первом расположены в разных местах, получается что на первом этаже нет вент. канала и канализации?

    Эля, здравствуйте.
    Во всех помещениях, в которых по нормам должна быть вентиляция, она предусмотрена.
    Не вся техническая информация размещена на презентационных планах сайта.

    --

    Ответ на комментарий
    Моя оценка
  • алматы

    super!

    Ответ на комментарий
    Моя оценка
  • киренск

    и сколько стоит эта прелесть?

    Наталья, здравствуйте. Стоимость проекта указана на его странице, сегодня это 37 000 рубл. - цена полного комплекта чертежей.

    Ответ на комментарий
    Моя оценка
  • Москва

    Добрый день! Скажите, пожалуйста, а возможно ли построить этот дом на ленточном монолитном фундаменте, т.к. плита не совсем дешевый вариант?

    Вячеслав, здравствуйте.
    Конструкция фундамента прежде всего определяется характеристикой грунтов Вашего участка. Если предпочтительнее ленточный фундамент, значит надо применять его. Будет ли он дешевле - спорный вопрос. Ленточный фундамент делается на глубину промерзания под всеми несущими стенами, а периметр их не маленький.
    Если Вами будет выбран ленточный фундамент, такую конструкцию могут выполнить строители, можем мы разработать за дополнительную плату.

    Ответ на комментарий
    Моя оценка
  • Новый Уренгой

    Добрый день! Скажите пожалуйста, можно ли в прямоугольной части гостиной сделать кабинет и вместо площадки веранду? Заранее благодарна за ответ

    Алла, здравствуйте.
    Да можно, перегородкой выгородить часть гостиной и использовать помещение как кабинет. Можно на месте террасы размесить веранду. Ее выполнение не должно быть проблемой для строителей и доработки проекта не требует

    Ответ на комментарий
    Моя оценка
  • Алматы

    Скажите пожалуйста насколько трудно будет строить полукруглый дом????Просто боимся что это будет очень дорого и проблематично.Нам сказали что для этого нужны дорогостоящие мастера.

    Марина, здравствуйте.
    При строительстве любого дома желательно иметь грамотного, профессионального прораба ( производителя работ) . В этом случае выполнение стены такой формы не будет проблемой.
    В проекте есть вся необходимая информация, указаны все размеры, толщины, радиус и т.д.
    Этот проект продается на протяжении 3 лет.( разработан в 2009 г) и и проблем с возведением стен пока не возникало.

    Ответ на комментарий
    Моя оценка

  • Здравствуйте! Хотел спросить, можно ли будет добавить комнату на первом этаже на месте мощаной площади и удлинить гостинную до краев этой комнаты? И как при этом изменится планировка второго этажа? Возможно ли такое изменение?

    Ролан, здравствуйте. Включение террасы в жилой объем дома означает изменение габаритных размеров и, как следствие, переработку всего комплекта чертежей, начиная с фундамента  заканчивая стропильной конструкцией.  Мы такую не выполняем.

    Ответ на комментарий
    Моя оценка

  • а какие размеры гостиной,столовой-кухни?не узко?хотелось бы просторное пространство в этом месте...спасибо!

    Уважаемая Оля!

    Ширина гостиной - 4110 мм, ширина гостиной в зоне камина - 5190 мм, глубина столовой - 3510 мм.



    Ответ на комментарий
    Моя оценка
