60A 3D

Загородный дом с террасой-барбекю и зимним садом

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
183.90197.2598.92
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)39000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - монолитный ЛЕНТОЧНЫЙ, с глубиной заложения 1м80см5000

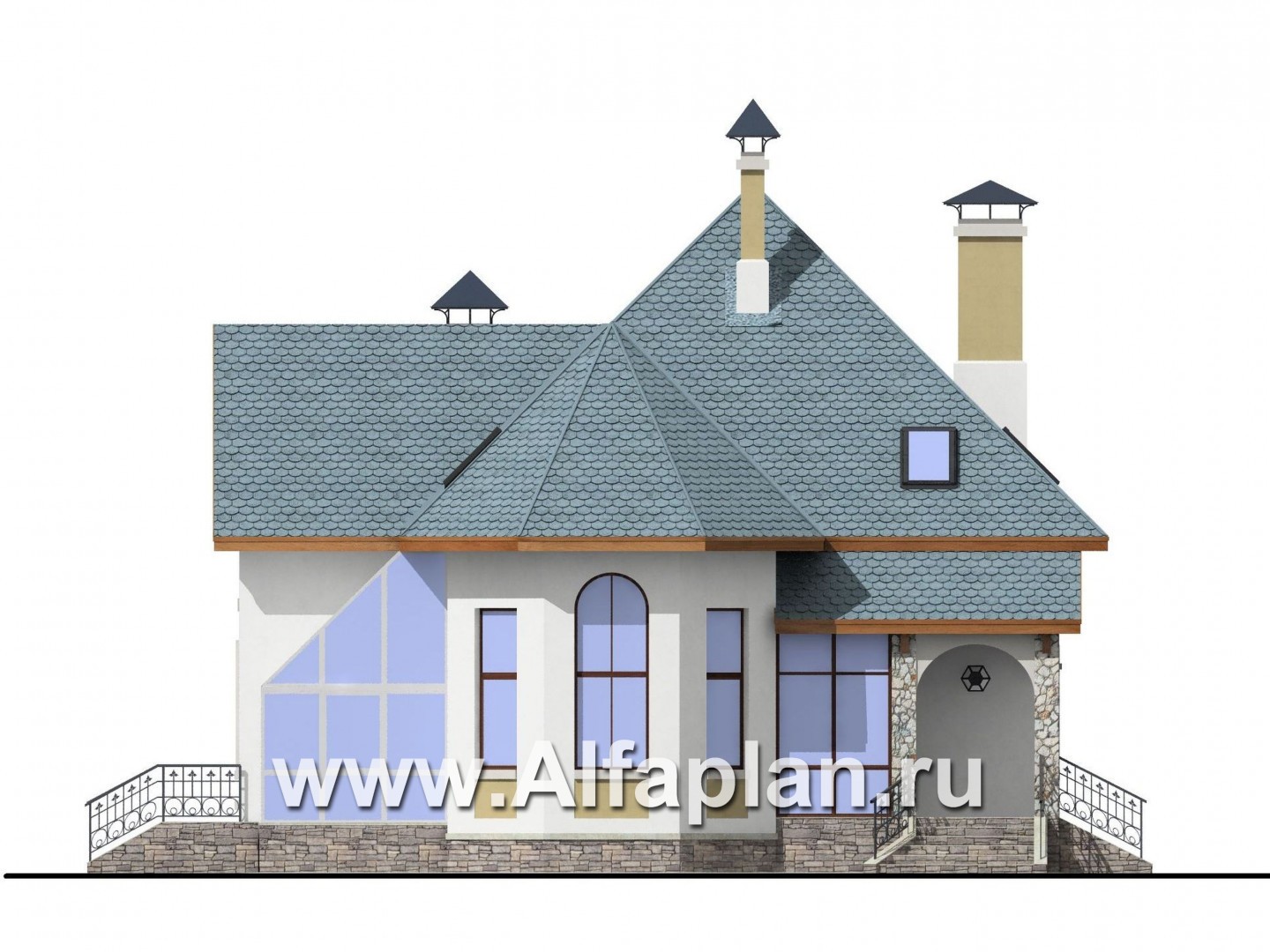

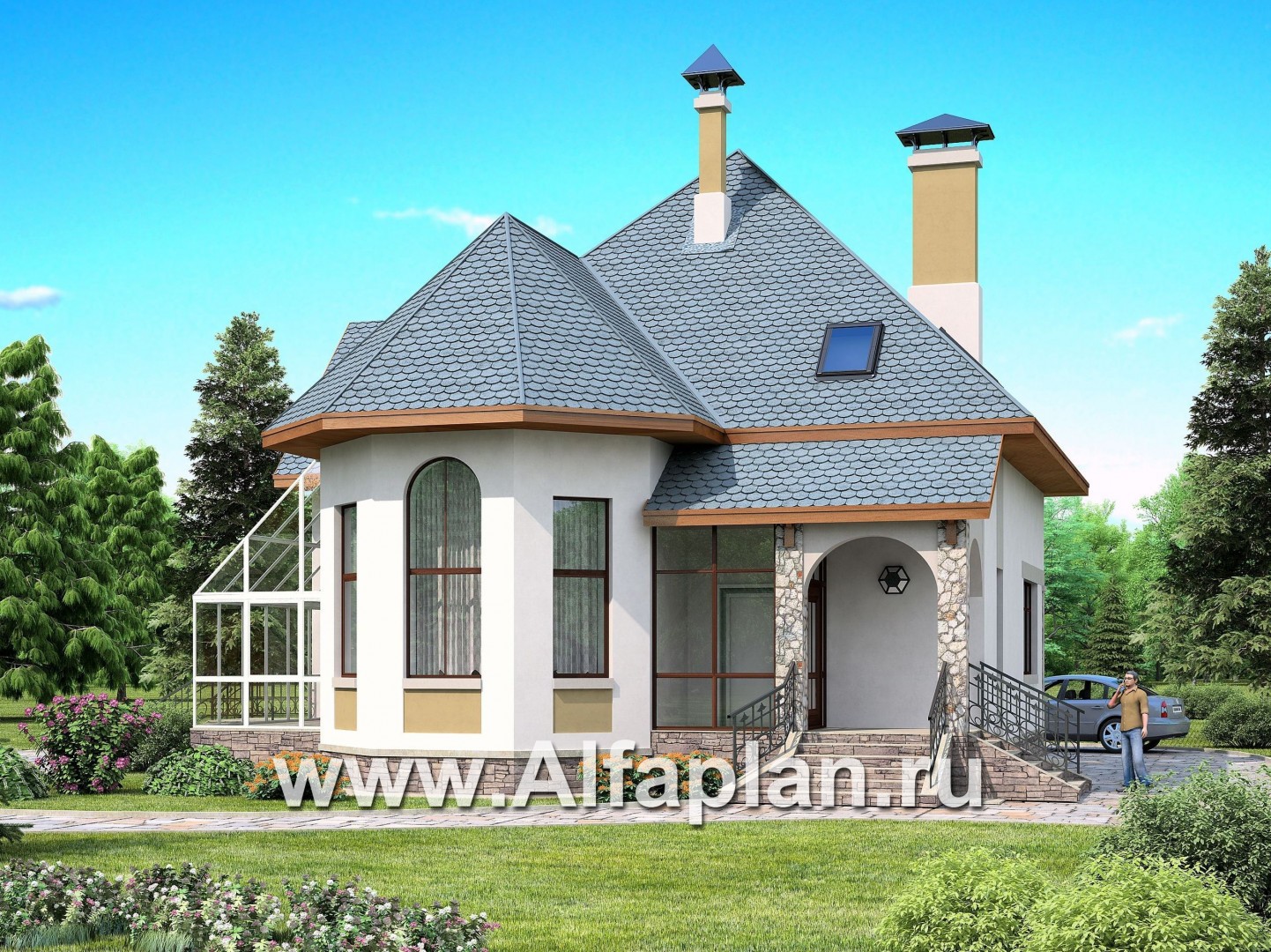

Вид спереди
Вид спереди

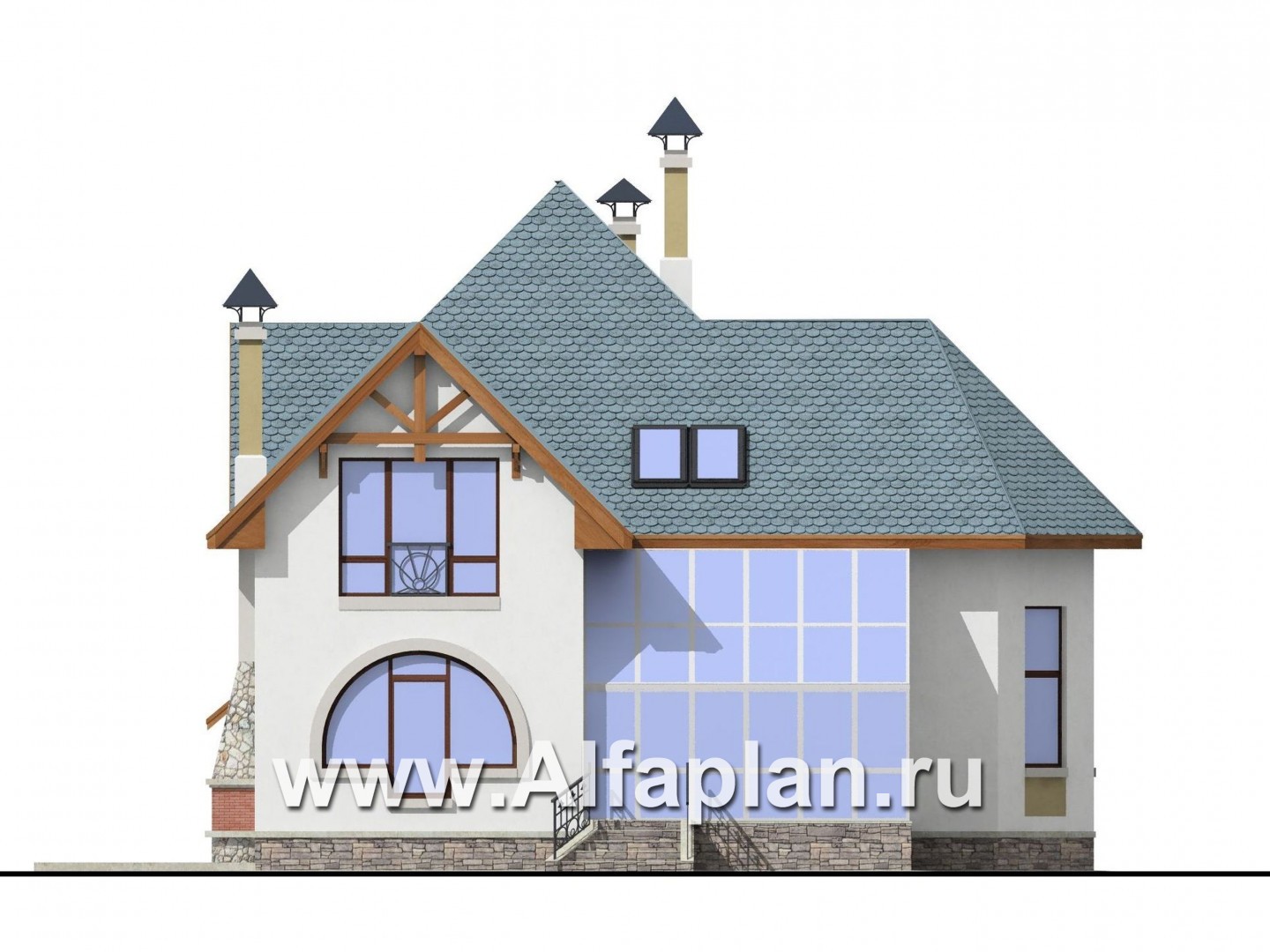

Вид справа
Вид справа

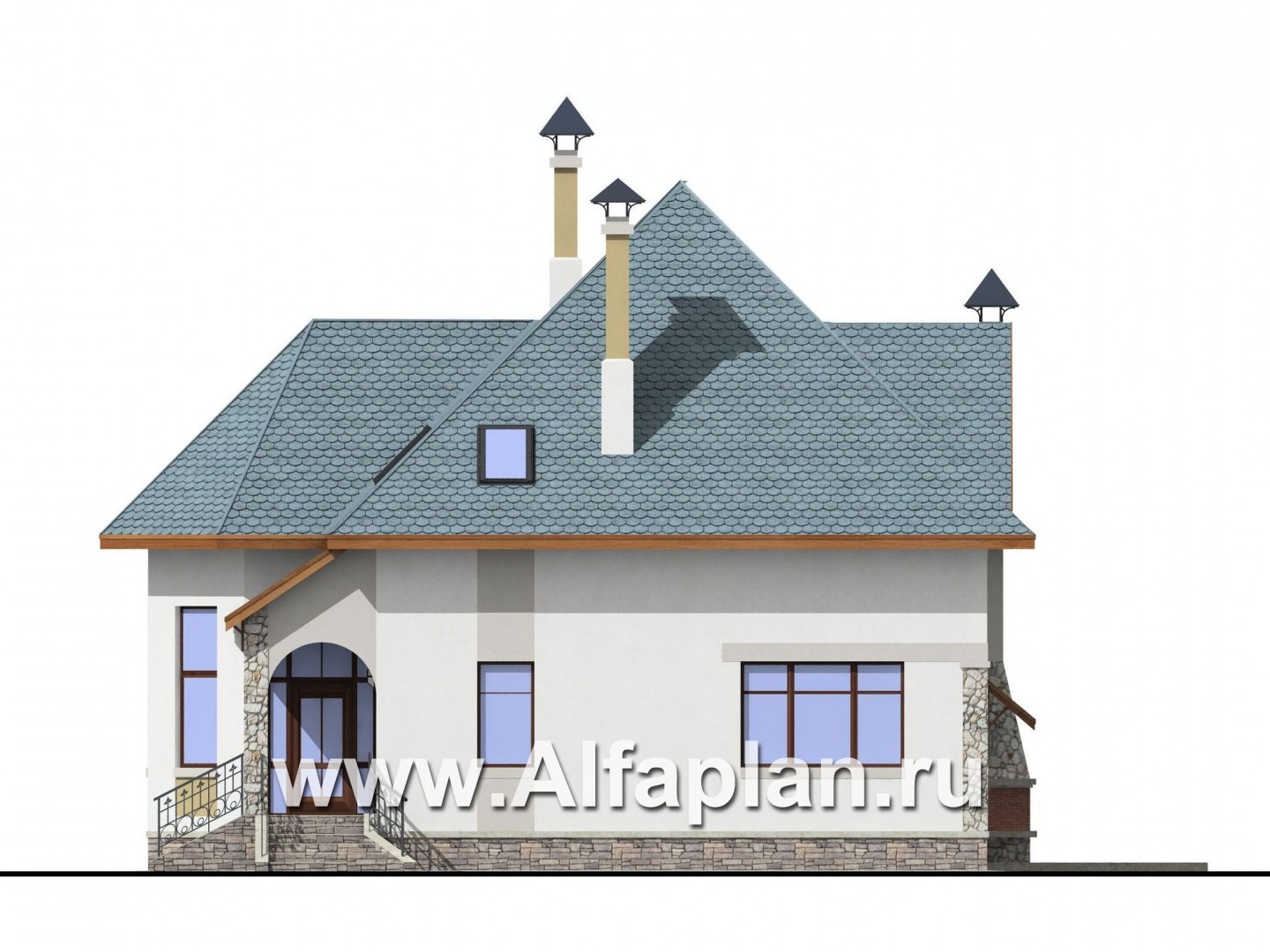

Вид сзади
Вид сзади

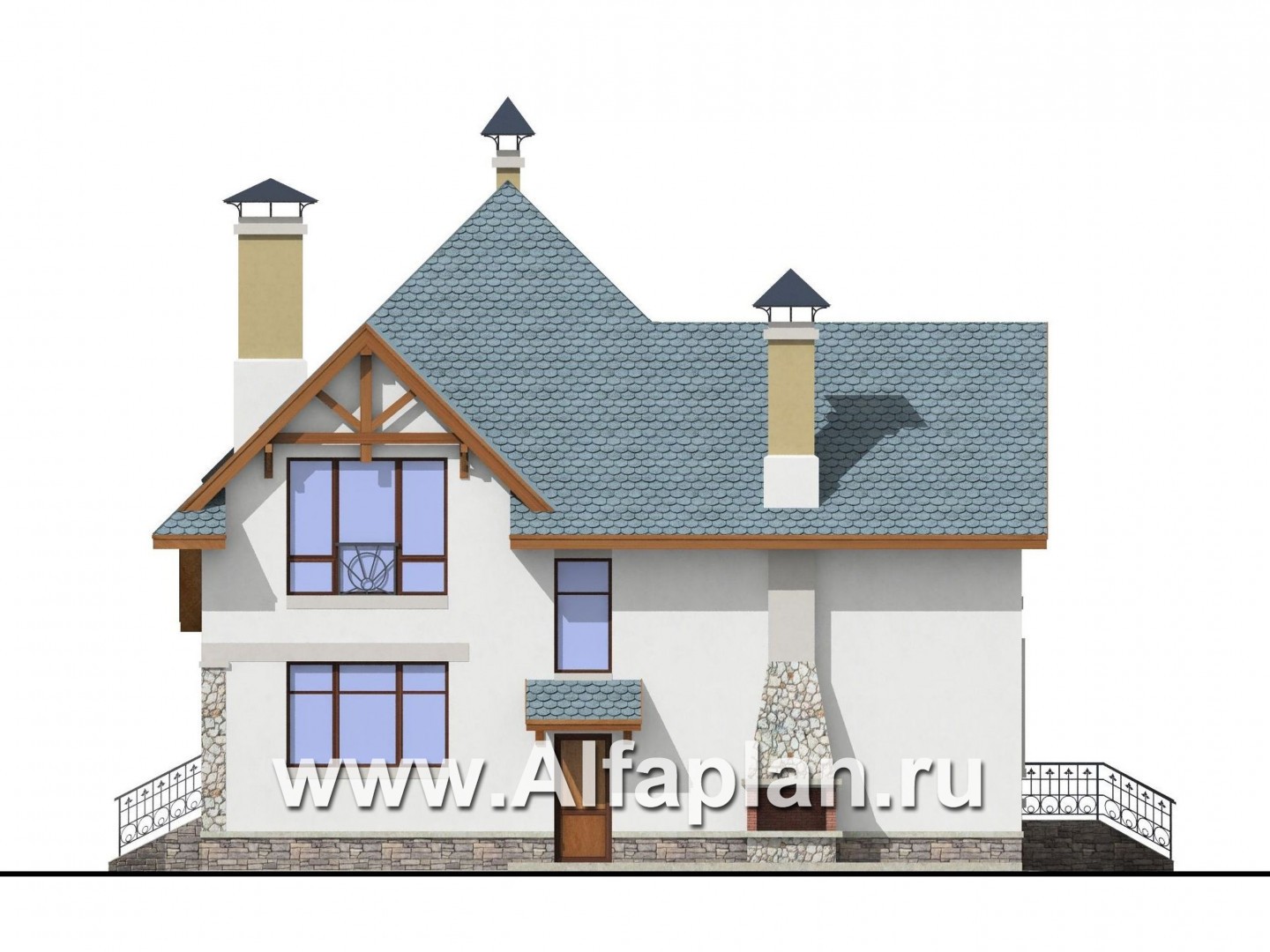

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

44.6 ( толщиной 250 мм)  м3
Тип наружных стенкирпич или газобетон (альтернативно)

79.9/79.9  м3
Тип внутренних стенкирпич

15.0  м3
Тип перекрытийплиты ж/б над первым этажом, по деревянным балкам – над вторым

Крышаполумансардная, с вертикальной частью 1.9 м.

Тип кровлибитумная черепица

243.0  м2
Наружная отделкаоблицовочный кирпич, штукатурка

Наружная отделка цоколяискусственный камень

Высота домаот пола 1-го этажа

10.195  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Высота мансардного скоса1.9 м

Мощность котлас бойлером горячей воды

50 квт
Расчетная электр. нагрузкас учетом электроплиты

17.6 кВА
Утеплительминеральная вата


Небольшой по площади, рациональный по планировке и при этом удобный для жизни одной семьи загородный дом. Фундамент дома – монолитная железобетонная плита, а наружные стены по проекту должны возводиться из газобетонных блоков, либо из кирпича. В этом отношении коттедж 60А может быть занесен в категорию «проекты газобетонных и кирпичных домов». Комфортность обеспечивают и удобная жилая комната на первом этаже и уютный зимний сад, и просторная открытая терраса-барбекю с камином. Отделка наружных стен по проекту производится штукатуркой, которая образует светлое, монолитное пространство, добавляющее облику коттеджа уют и чистоту. Невысокий цоколь из искусственного камня удачно завершает чистый и светлый экстерьер, сливаясь с лестницей фасадного входа и частью ее арочного пространства. Каменная отделка цоколя, крыльца и арки удачно смотрится на фоне белых, оштукатуренных стен.

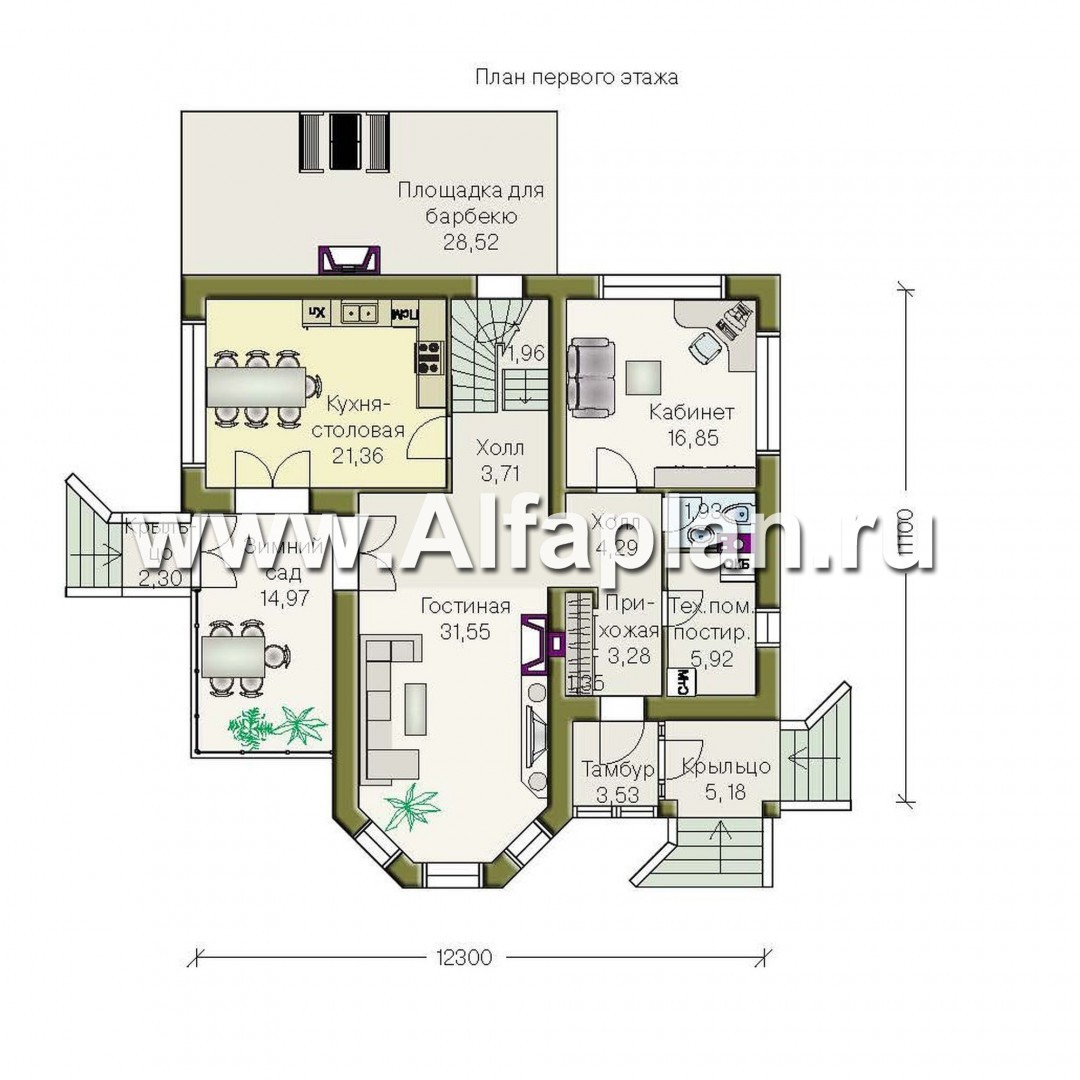

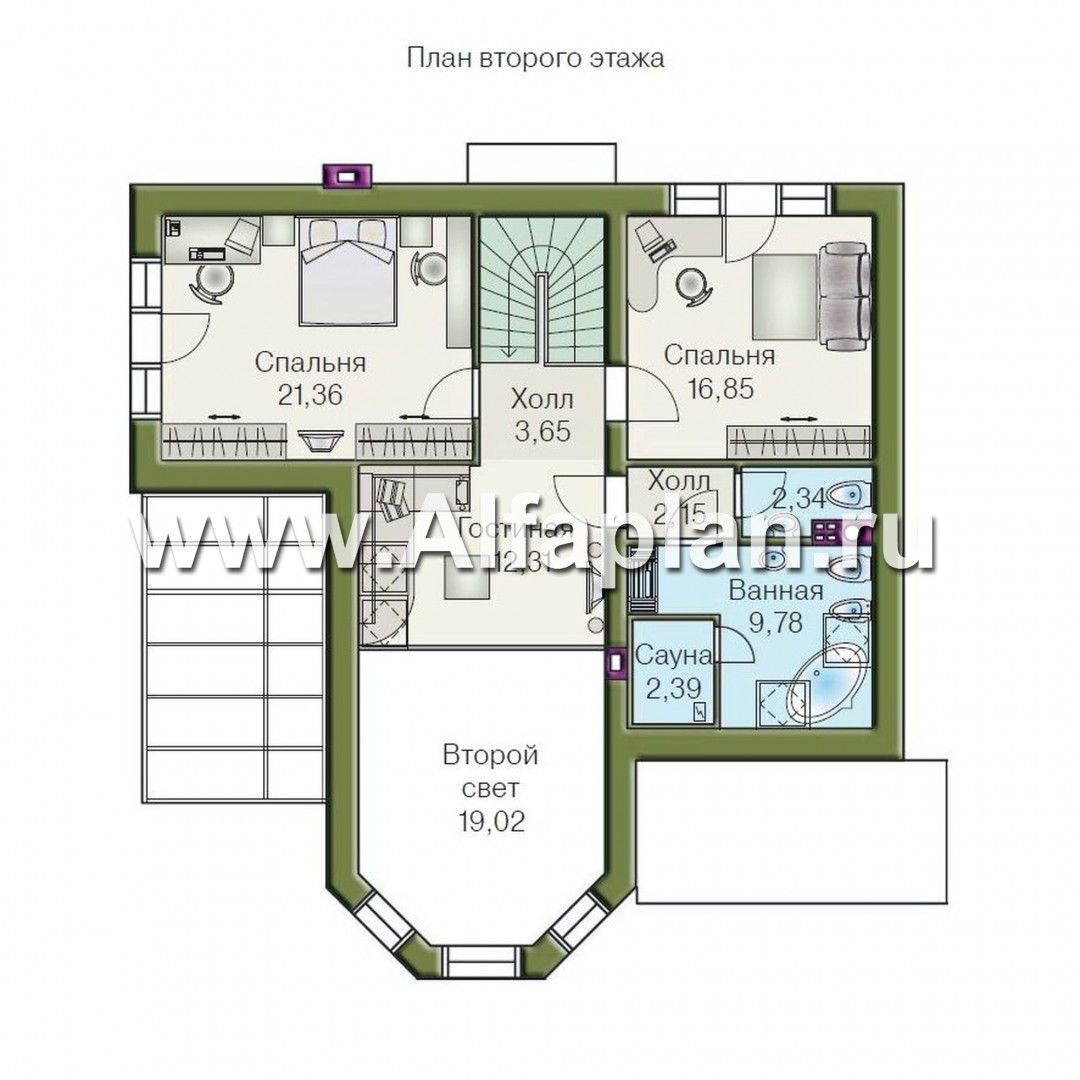

Облик дома формирует эркер главного фасада. В нем расположено основное помещение дома - великолепная двусветная гостиная. С лестничным холлом она объединена в одно помещение. Кухня в проекте решена как изолированное помещение, но при желании от перегородок можно отказаться и получить единое гостевое пространство. Удобно расположение зимнего сада между кухней и гостиной. Кабинет может использоваться как комната для старших членов семьи или гостевая. Также на первом этаже, выйдя в холл из кабинета, можно пройти в прихожую и через нее попасть в дверь технического помещения/прачечной, также в санузел. Далее прихожая ведет во входной блок, объединяющий тамбур и крыльцо. Центром планировки второго этажа является гостиная. Это вторая, приватная гостиная дома. На этом же этаже находятся две спальни, санузел и просторная ванная комната. Ее площадь позволяет разместить даже небольшую сауну.

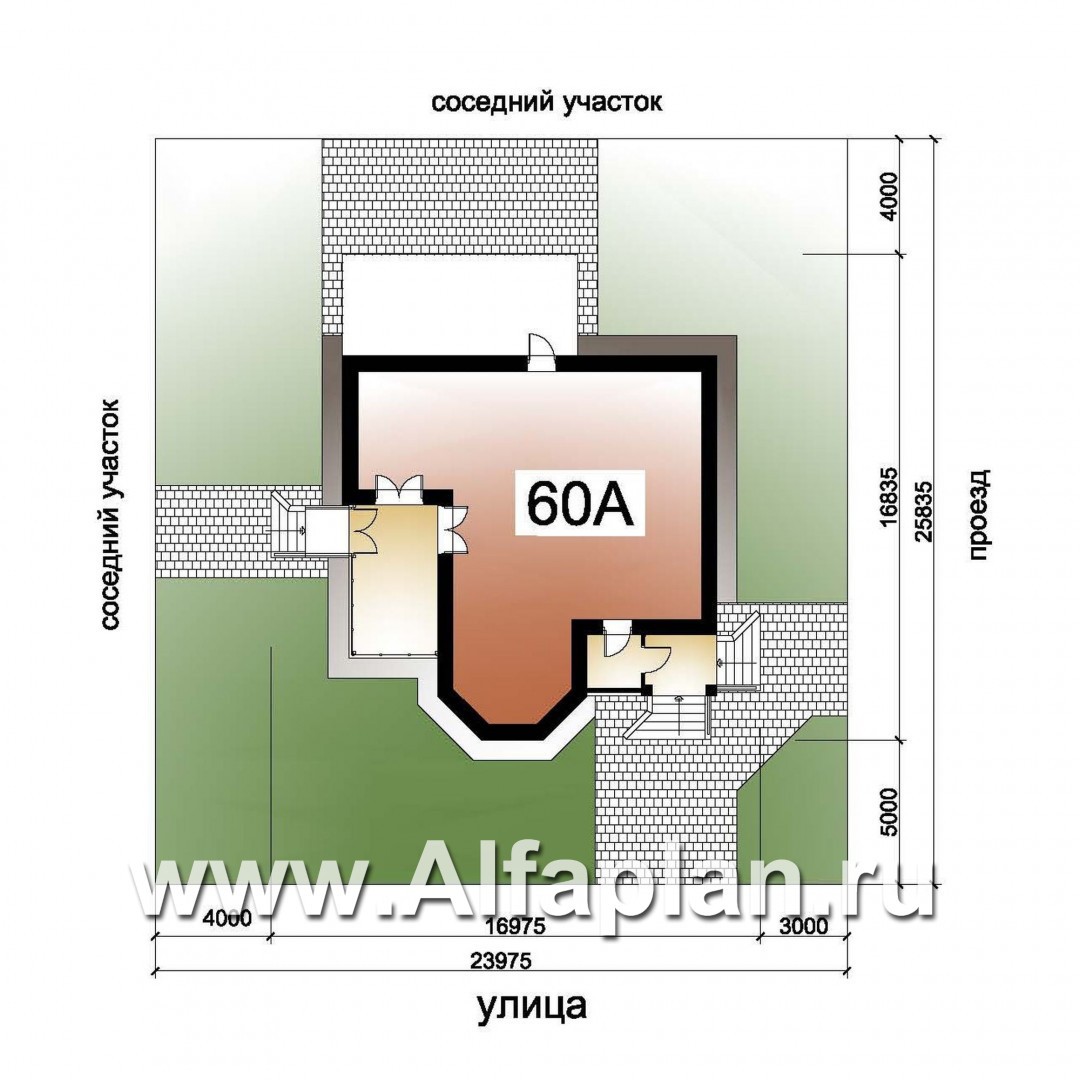

Для того, чтобы будущему хозяину дома было удобнее выбирать расположение коттеджа на строительном участке, в проекте также предусмотрено зеркальное отображение дома.

Если рассмотренный вами проект 60А не устроил вас, помните, что в каталоге нашего сайта вы всегда найдете другие проекты домов в огромном разнообразии. Общее количество проектов почти доходит до пяти сотен. Вы наверняка отыщите свой вариант среди этого множества интересных коттеджей, различных по архитектуре и планировке.



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Евгений из города Уфа написал(а) 15.01.2015:

Снова здраствуйте. А где в этом доме оборудовать котельную?

Добрый день, Евгений.
Котельная в этом доме предусмотрена, на плане она называется Тех. помещение, расположено справа от входа площадью 5.92 м2
Евгений из города Уфа написал(а) 03.01.2015:

Добрый день. Я правильно понимаю,что фундамент(монолитная ж\б плита) будет сразу являться и полом для дома?

Здравствуйте, Евгений!
Не совсем так. На глубину 0,5 м от поверхности земли заливается монолитная плита, выполняется цоколь из кирпича, далее перекрытие толщиной 220 мм, экстр. пенополистирол 100 мм, п/э пленка, цементно-песчаная стяжка 30 мм, и после этого - полы по чертежам раздела АР (в зависимости от назначения помещения).
Елена из города Москва написал(а) 26.03.2014:

Добрый вечер! Возможно ли вместо второго света сделать еще одну комнату?

Здравствуйте, Елена!
Благодарим Вас за внимание к нашим проектам и обращение в нашу студию.
Дополнительное помещение можно сделать вместо второго света. В этом помещении уклон кровли начнется с отметки 1.2 м.
