63A 3D

"Соло"- небольшой коттедж с угловым зимним садом

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
188.00156.90100.40
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)39000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

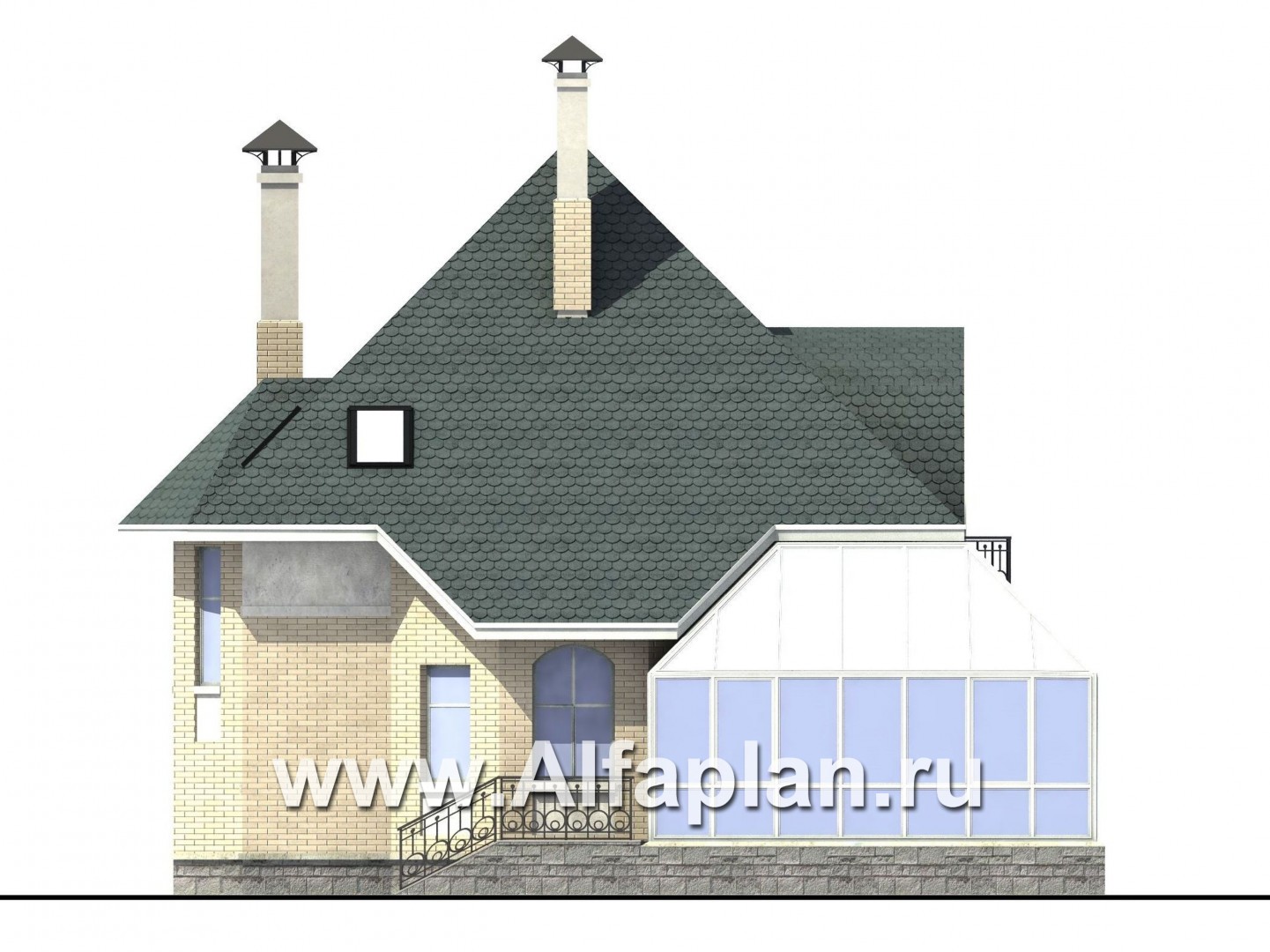

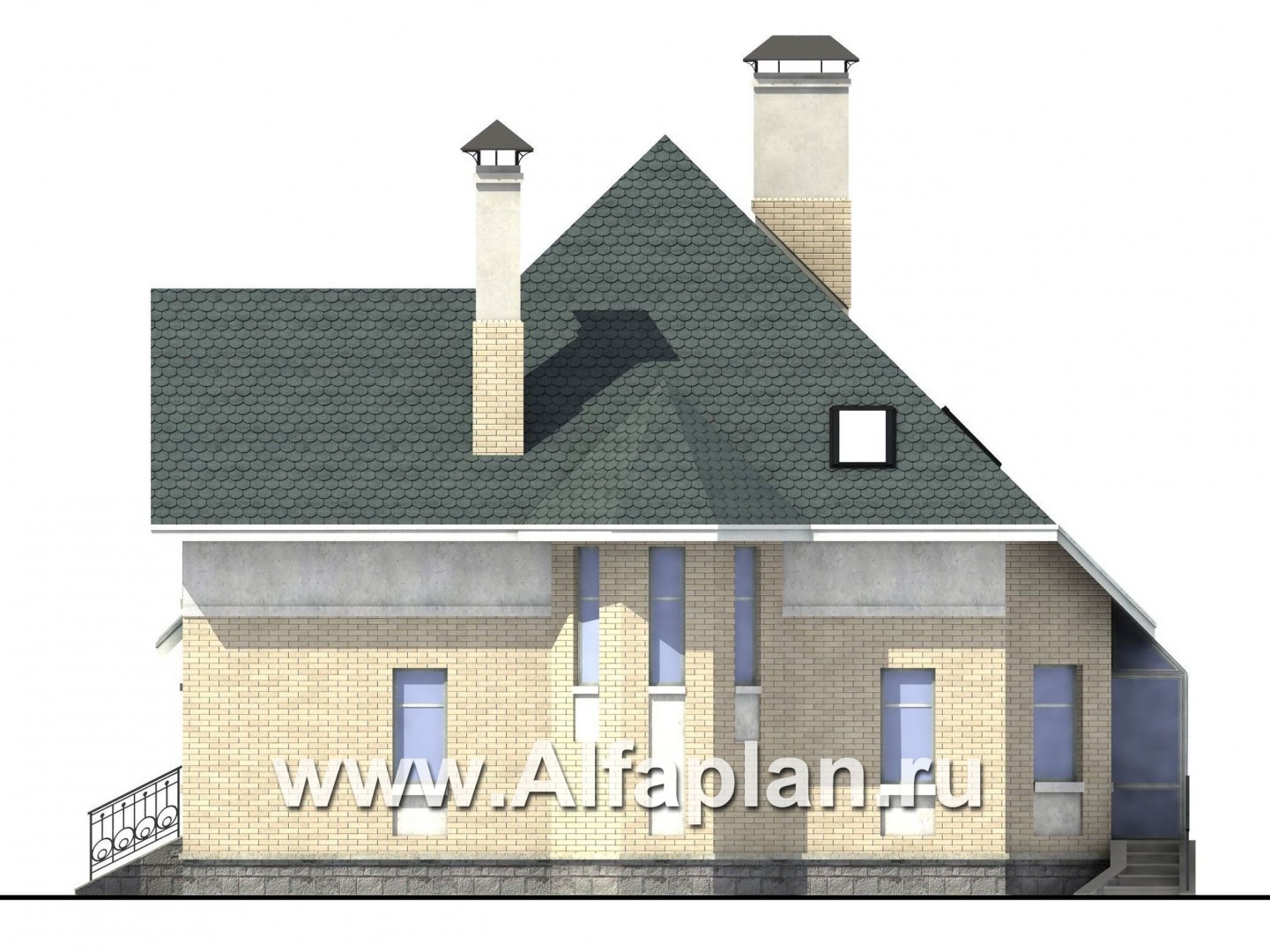

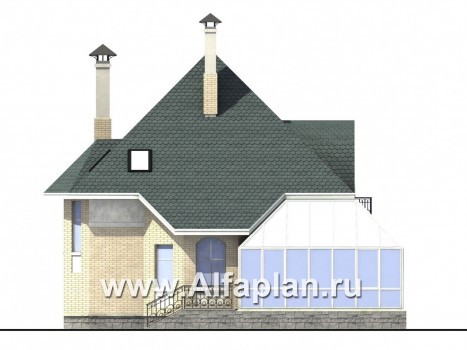

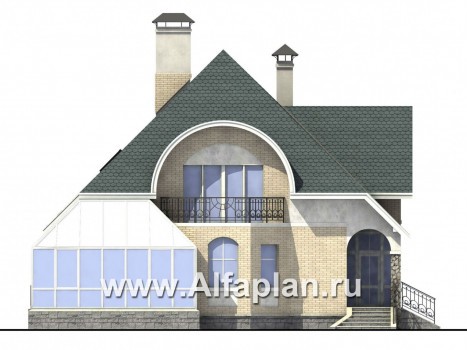

Вид спереди
Вид спереди

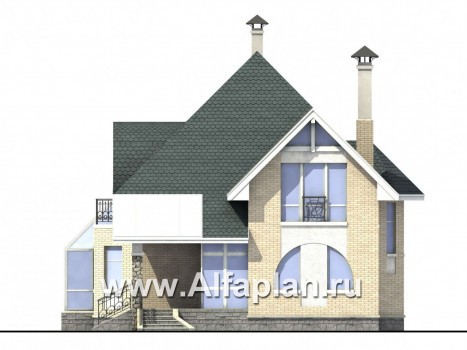

Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

42.2  м3
Тип наружных стенкирпич или газобетонные блоки (альтернативно)

79.4/78.4  м3
Тип внутренних стенкирпич

14.48  м3
Тип перекрытийплиты ж/б

Крышаполумансардная, с вертикальной частью 1.9 м

Тип кровлибитумная черепица

205.0  м2
Наружная отделкаоблицовочный кирпич, штукатурка

209.04  м2
Наружная отделка цоколяискусственный камень

Высота домаот пола 1-го этажа

10.10  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Высота мансардного скоса1.9 м

Мощность котлас бойлером горячей воды

50.0 квт
Расчетная электр. нагрузкас учетом электроплиты

16.9 кВА
Утеплительминеральная вата


Небольшой, современный коттедж, украшенный угловым зимним садом. Чистоту и свежесть  всему  внешнему облику дома придают белые и небесно-голубые  оттенки  отделочных материалов. Интересное решение выбрано для центрального входа в дом. Кровля над входом прозрачная, крыльцо обрамлено  двойной лестницей. Окна первого этажа и главный вход  - арочного типа. Балкон второго этажа имеет также арочную кровлю. Монолитная ж/б плита служит фундаментом этого дома. Также проект предусматривает то, что наружные стены могут быть построены альтернативно – из двух материалов. Это может быть кирпич, а могут быть и газобетонные блоки, так что на основании этого коттедж можно занести в категорию «кирпичные и газобетонные дома».

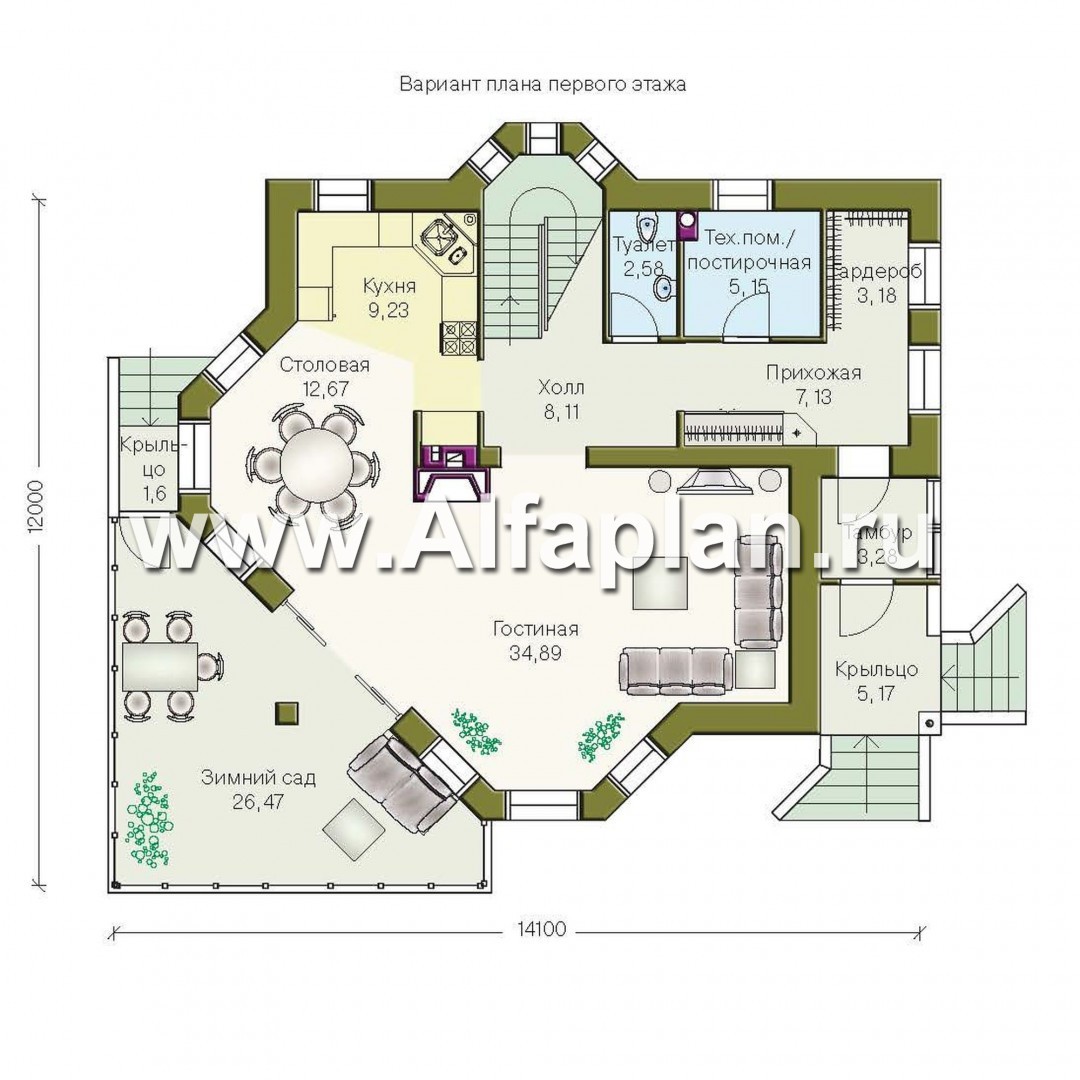

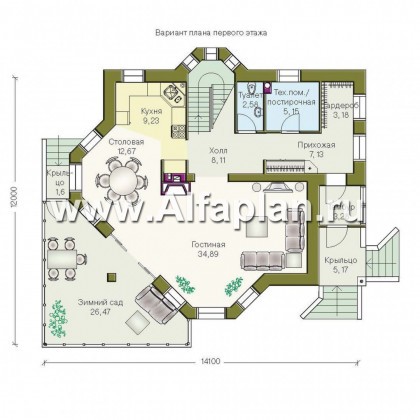

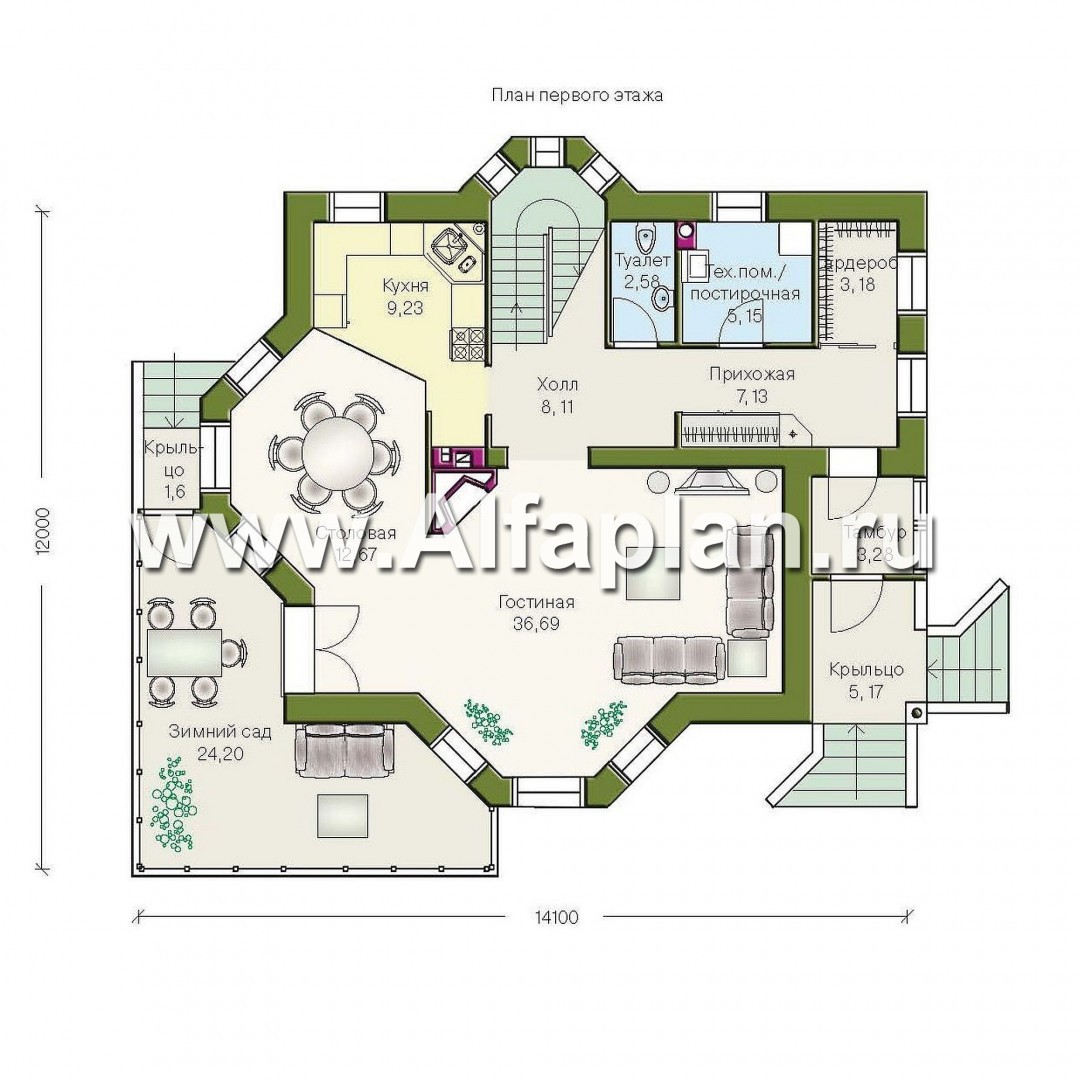

Первый этаж решен по принципу свободной планировки. В прихожей располагаются все подсобные помещения. Здесь есть гардеробная, комната для стирки, туалет. Далее  в холле  находится лестница, ведущая на второй этаж. Она разместилась в пространстве трехгранного эркера и поэтому хорошо освещена его окнами. Основные площади первого этажа отданы под гостиную, столовую и кухню, которые представляют собой  единое перетекающее пространство. Два расположенных здесь эркера создают выразительную конфигурацию плана и обогащают пространство. Из гостиной можно выйти в большой угловой зимний сад - отличное место отдыха в межсезонье. Свободное пространство террасы  удачно может заменить гостиную в летнее время года. Если первый этаж – это зона дневного пребывания семьи, то второй этаж полностью отдан под зону отдыха. На втором этаже  по проекту  три спальни и ванная комната, площадь и планировка которой позволяет разместить здесь небольшую сауну. Балкон второго этажа объединяет обе спальни.  Альтернативные материалы стен, заложенные в проекте, позволят возводить этот дом, как из кирпича, так и из газобетона. А изящное, спокойное архитектурное решение - вписать его с любую среду, как в городской черте, так и за городом.

Данный проект имеет зеркальное изображение этого коттеджа, что значительно облегчит работу по выбору места на участке под строительство.

Также помните, что вы всегда можете обратиться в каталог нашего сайта, если вам захочется отыскать подобный проект, имеющий несколько иные параметры, либо если, прочитав об этом доме, вы захотите найти совершенно другой. Проекты коттеджей в нем содержаться самые разные, и вы сможете найти то, что вам нужно и в первом, и во втором случае!



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Екатерина написал(а) 02.09.2011:

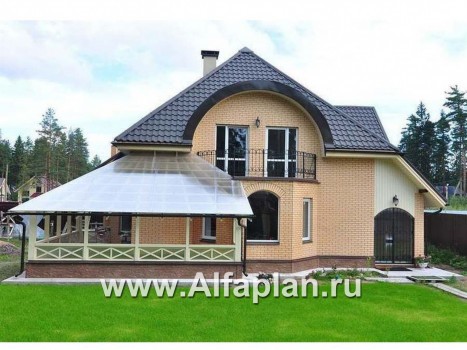

Летом 2010 года построили этот дом. Были некоторые недоработки по технической части проекта (возможно, потому что проект был свежий и мы заказали его первыми). Постройку зимнего сада отложили до лучших времен. Дом еще не отделан ни внутри, ни снаружи, тем не менее выглядит очень симпатично
