64A 3D

"Кристалл" - загородный дом с оранжереей

общая площадь дома, м2жилая площадь дома, м2
179.7085.07
Площадь гаража - навеса, м2
(не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)36900

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

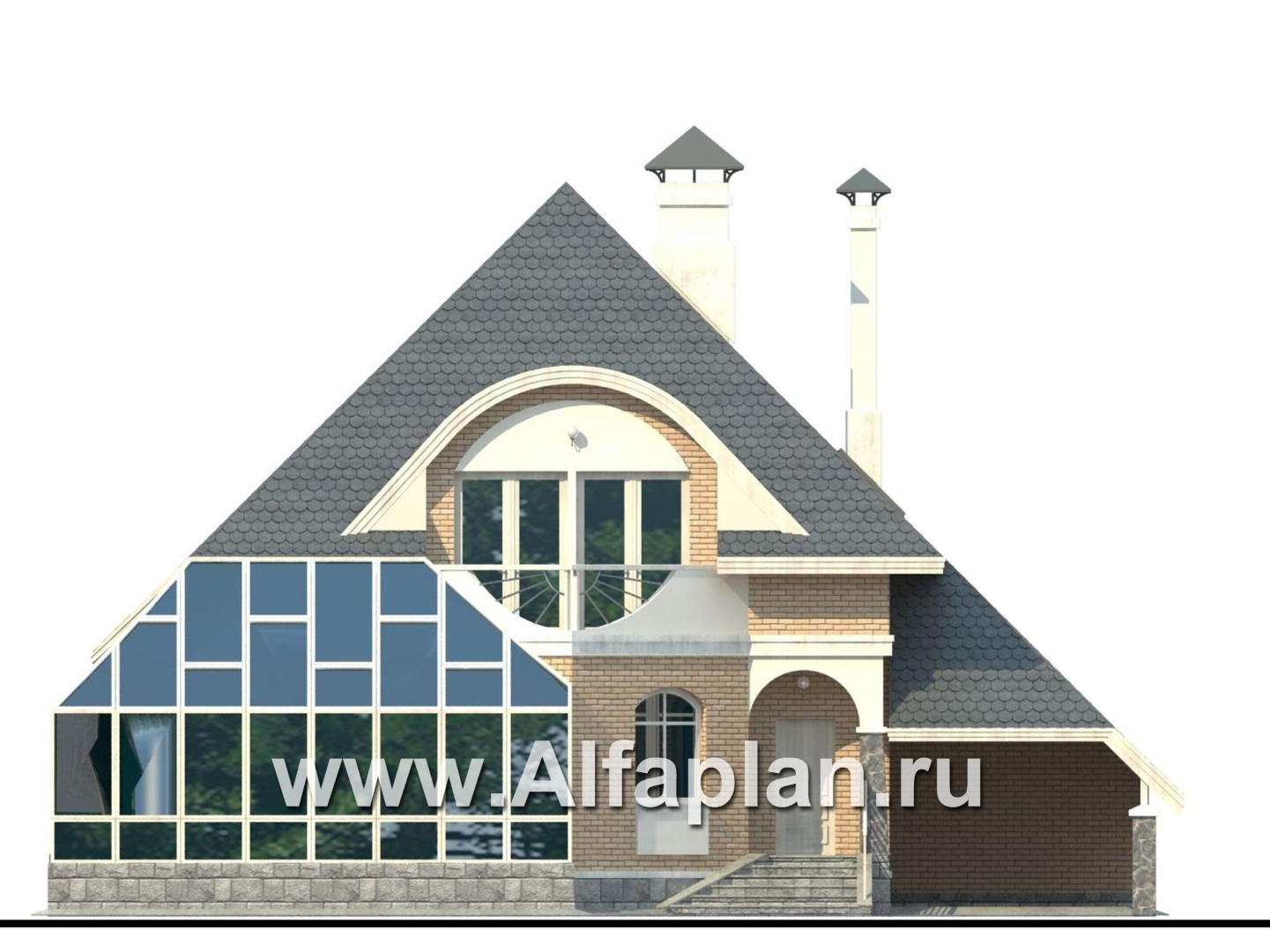

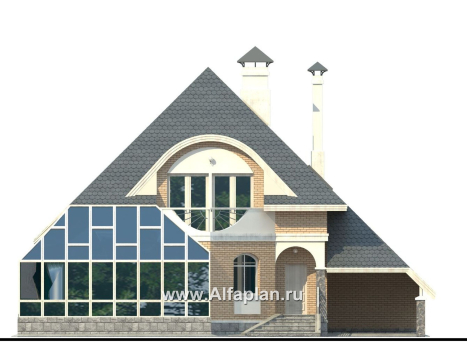

Вид спереди
Вид спереди

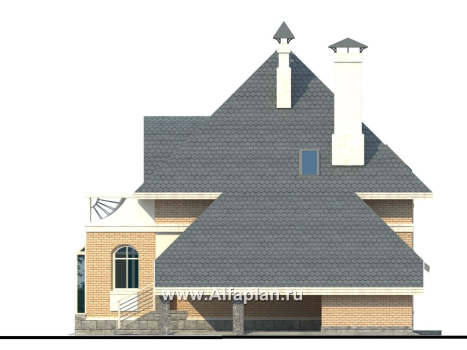

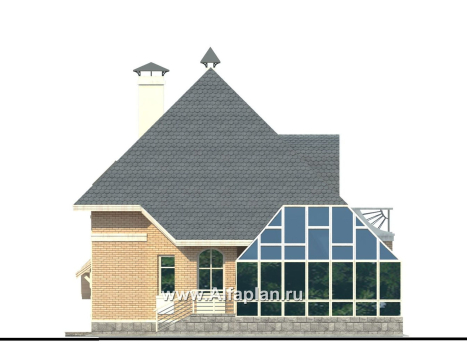

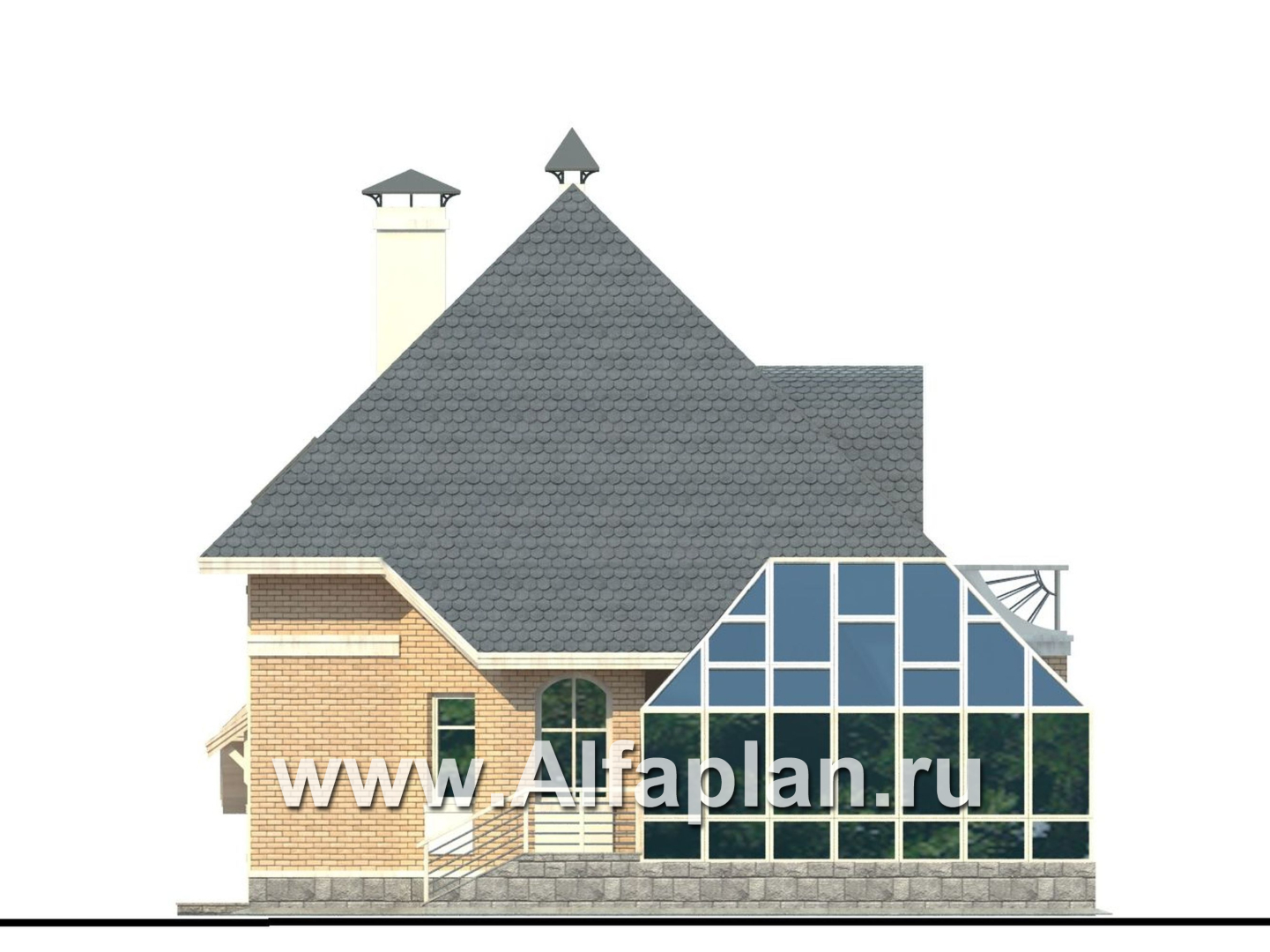

Вид справа
Вид справа

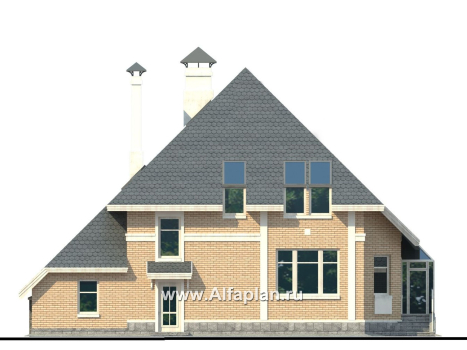

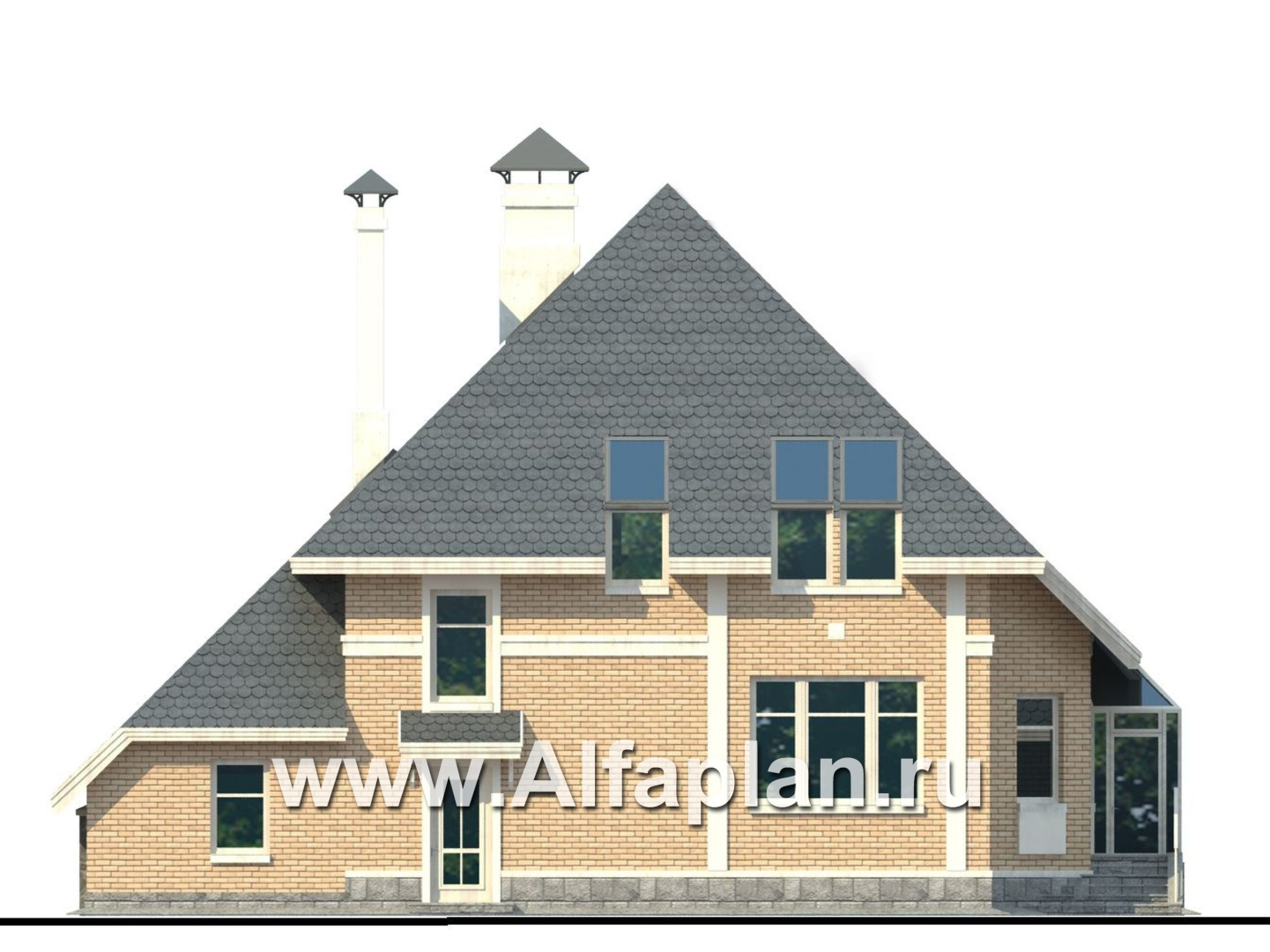

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

43.2  м3
Тип наружных стенкирпич или газобетон (альтернативно)

74.4/73.4  м3
Тип внутренних стенкирпич

9.2  м3
Тип перекрытиймонолитные ж/б над первым этажом и подшивка по стропилам над вторым

Тип кровлибитумная черепица

326.4  м2
Наружная отделкалицевой кирпич, штукатурка

193.4  м2
Наружная отделка цоколяоблицовочный камень

Габаритные размеры домабез крылец

15.2х13.3  м
Высота домаот уровня пола первого этажа

10.10  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Мощность котлас бойлером горячей воды

50 кВт
Расчетная электр. нагрузкас учетом электроплиты

14.56 кВт
Утеплительминеральная вата

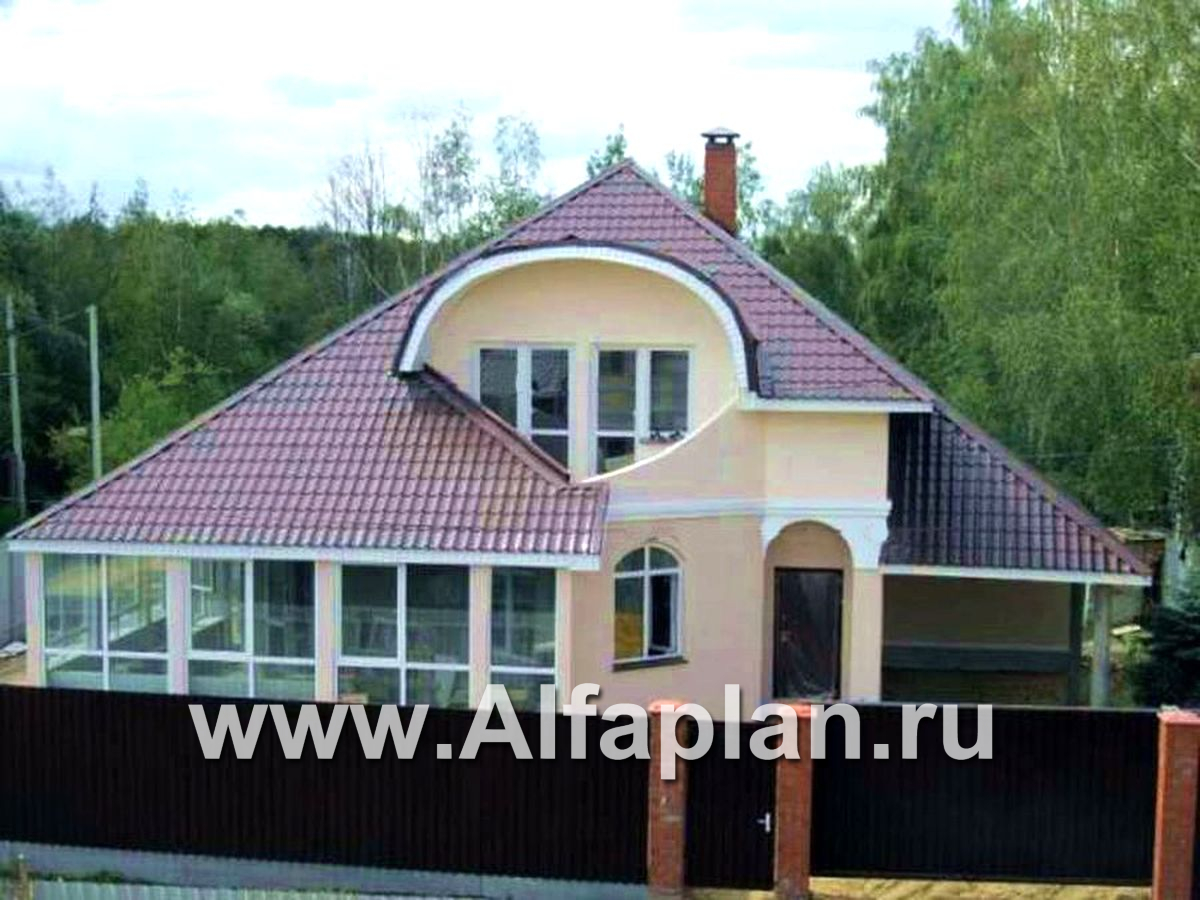

Этот загородный дом получил название «Кристалл». В этом названии отражен весь  архитектурный тон проекта. Не только сама конфигурация дома, но и огромный застекленный зимний сад, занимающий большую угловую часть здания, создают коттеджу внешность кристалла. Притягательным компонентом экстерьера также является просторный открытый балкон второго этажа, размещенный в треугольном пространстве и имеющий мощные ограждения. Застекленные двери входа на балкон находятся в арочном пространстве, вмещенном в общую кровлю, что создает вид большой мансарды. Фасадное крыльцо с аркой открыто и компактно. Монолитная железобетонная плита является фундаментом дома. Наружные стены по проекту возводятся альтернативно – либо из газобетонных блоков, либо из кирпича. Поэтому коттедж 64А можно зачислить в группу «проекты кирпичных и газобетонных домов».

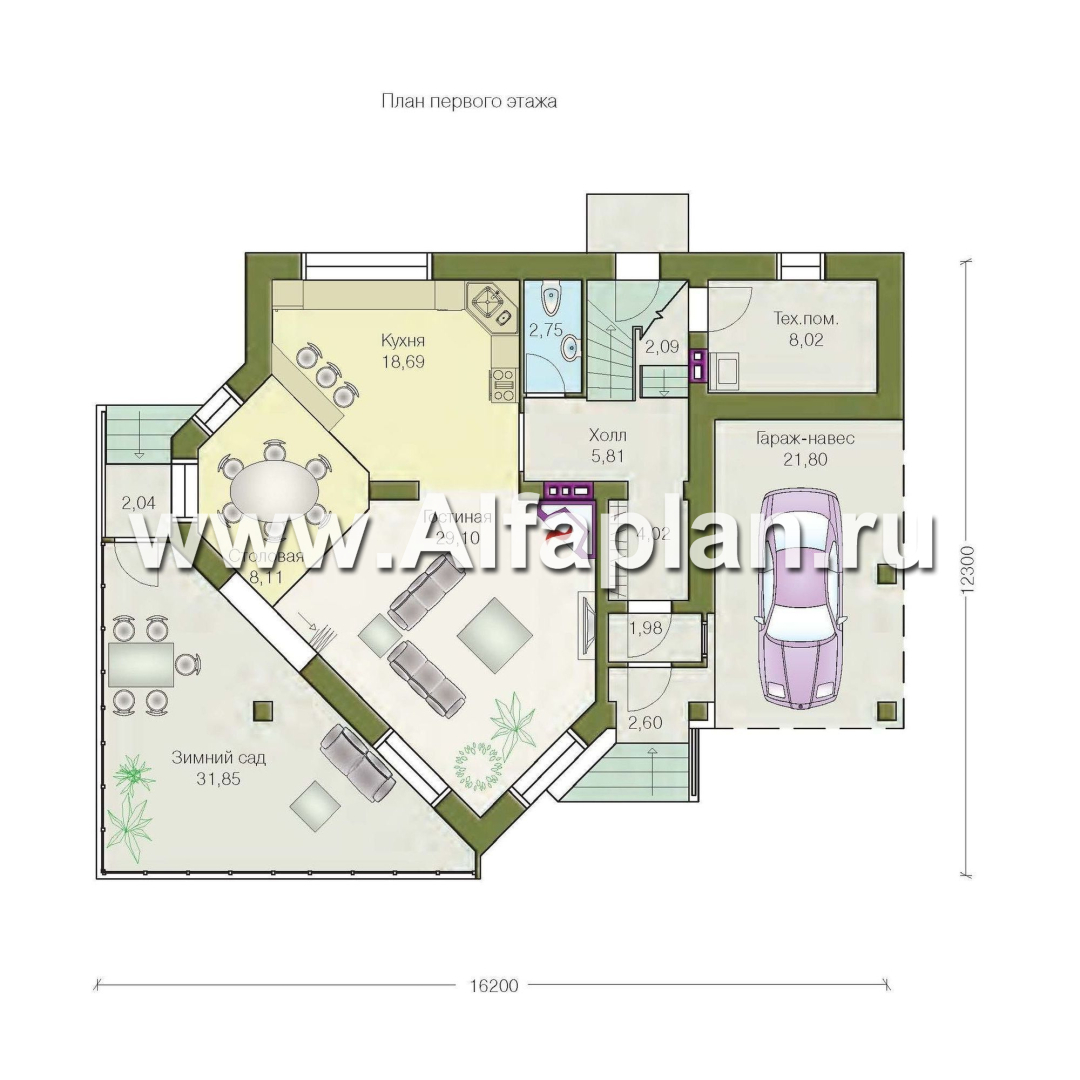

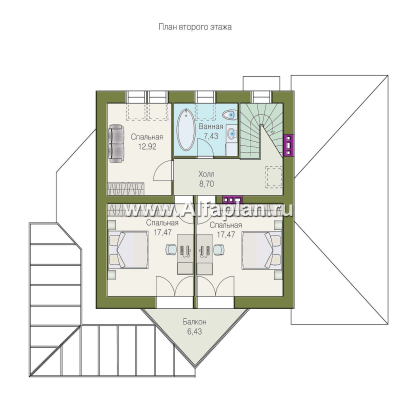

Традиционный для загородного дома состав помещений  заключен в этом проекте в необычный, оригинальный план.  Что, в свою очередь, нашло отражение и в объеме дома, напоминающем кристалл. Усиливает это ощущение большой, полностью остекленный  зимний сад. Он примыкает к гостиной и связан с ней через большой арочный проем.  Его площадь более 30 м2 позволит устроить здесь настоящую оранжерею. Заслуживает внимания и необычная гостиная, вернее целое гостевое пространство. Оно включает в себя гостиную, кухню и столовую, имеет интересную, сложную конфигурацию,  предоставляющий простор творческим замыслам дизайнера. Оставшееся место на первом этаже отдано прихожей, котельной, небольшому холлу с лестницей и санузлом. Высота этажа – 3 м. Второй этаж решен очень рационально. В квадратном плане скомпонованы три спальни и ванная комната. Холл, ванная и детская спальня освещаются окнами верхнего света. Две смежные спальни имеют выход на общий треугольный балкон. Высота этого полумансардного этажа 2.85 м, уклон потолка начинается на 1.9 м от пола.

Этот готовый проект выделяется своей оригинальностью  и привлечет заказчиков,   стремящихся не только комфорту, но и к яркой индивидуальности  своего дома.

Если чем-то данный коттедж не устроил вас, помните, что на нашем сайте вас ждут самые интересные проекты домов, которых еще несколько сотен! Все эти проекты в алфавитном, а также цифровом порядке выложены в базе каталога сайта alfaplan.ru.



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Татьяна написал(а) 10.02.2017:

Вопрос по проекту 64A Доброе время суток. Можно ли внести изменения в проект. и вместо гаража сделать жилую комнату, а гараж на 2 машины либо вынести за пределы дома, либо как-то пристроить к дому. И сколько будет стоить такая переделка .проекта. Спасибо

Татьяна, добрый день.

64А - достаточно специфический проект, с оригинальной планировкой и архитектурным решением. Пристроить к этому дому гараж на 2 машины очень проблематично, если ни сказать невозможно. Использование стоянки для машины под жилое помещение так же не представляется удачным решением. Если речь идет о выборе проекта двухэтажного дома с гаражом и жилой комнатой на первом этаже, мы можем предложить Вам целый ряд проектов, например: 149В, 89В и пр. Если Вас интересует исключительно проект 64А можно подобрать к нему проект отдельно стоящего гаража из нашей коллекции.

Виталий из города Алматы(Алма-ата) Казахстан написал(а) 21.02.2012:

Очень понравился ваш проект "Кристалл" 64a !!!!!!!!! Как отправляете проектную документацию и как производится оплата? Есть ли в документации коммуникационные подключения?Сможете ли Вы предложить ланшафный дизайн на прилегающем участке ,соответствующий дому???Взаранее благодарю за ответы!!!!!

Виталий, здравствуйте.Как правило, реализация договоренностей протекает следующим образом: после поступления платежа на наш счет, в срок, обозначенный в договоре, мы курьерской доставкой направляем вам Проектную Документацию + все необходимые документы с нашей стороны: 2 экз подписанного договора, накладную (акт сдачи-приемки), конверт с обратным адресом,. После получения документации мы ждем от вас обратного письма с подписанным вами экземпляром договора и накладной (актом сдачи-приемки). Это самый быстрый и работающий вариант. Срок курьерской доставки в разные регионы от 1 до 4 дней.
В полный комплект чертежей входят :Архитектурные чертежи,Конструкторские чертежи, Инженерные разделы:Отопление, Водопровод-канализация, Электрооборудование.Более подробную информацию о содержании каждого из разделов можно посмотреть на сайте в разделе Состав документации.



Можем разработать для Вас Разбивочный план или план Благоустройства, подробная информация в разделе Сервис для заказчиков

Проект имеет 100% готовность всех разделов.
