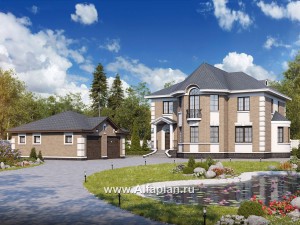

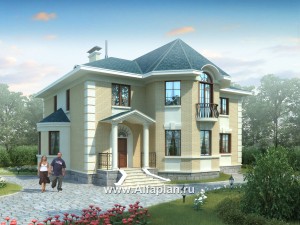

«Белта» - респектабельный двухэтажный особняк


проект коттеджа 42B
Похожие проекты

"Эвридика" - красивый загородный дом с гаражом на две машины


проект коттеджа 93A

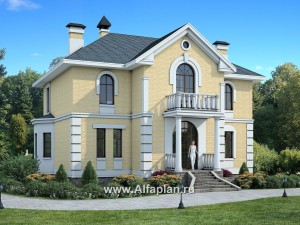

Двухэтажный коттедж в стиле "Петровское барокко"


проект коттеджа 78A

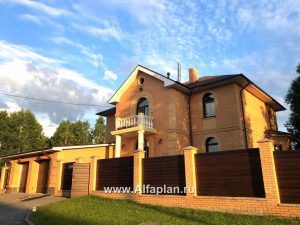

"Петровское барокко"- двухэтажный коттедж с гаражом на два автомобиля


проект коттеджа 78B

«Паркон» - коттедж с угловой башенкой


проект коттеджа 37A
Сроки доставки
Доставка Доставка бесплатно!

Подробнее

Вернуться
42A 3D

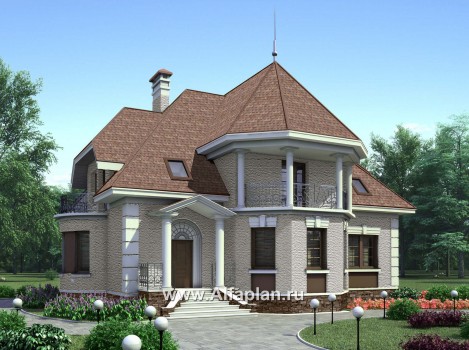

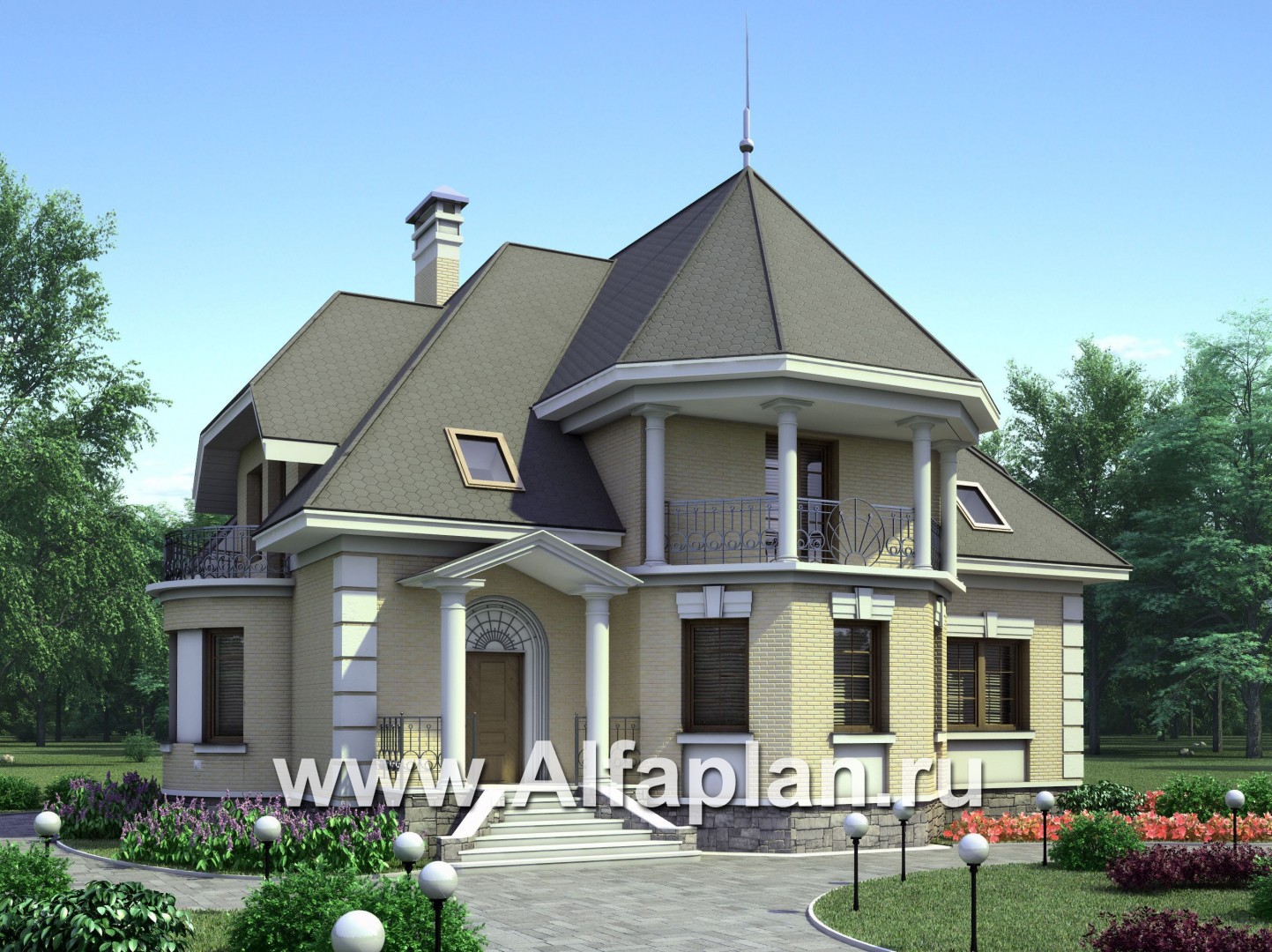

«Белта» - двухэтажный коттедж в романтическом стиле

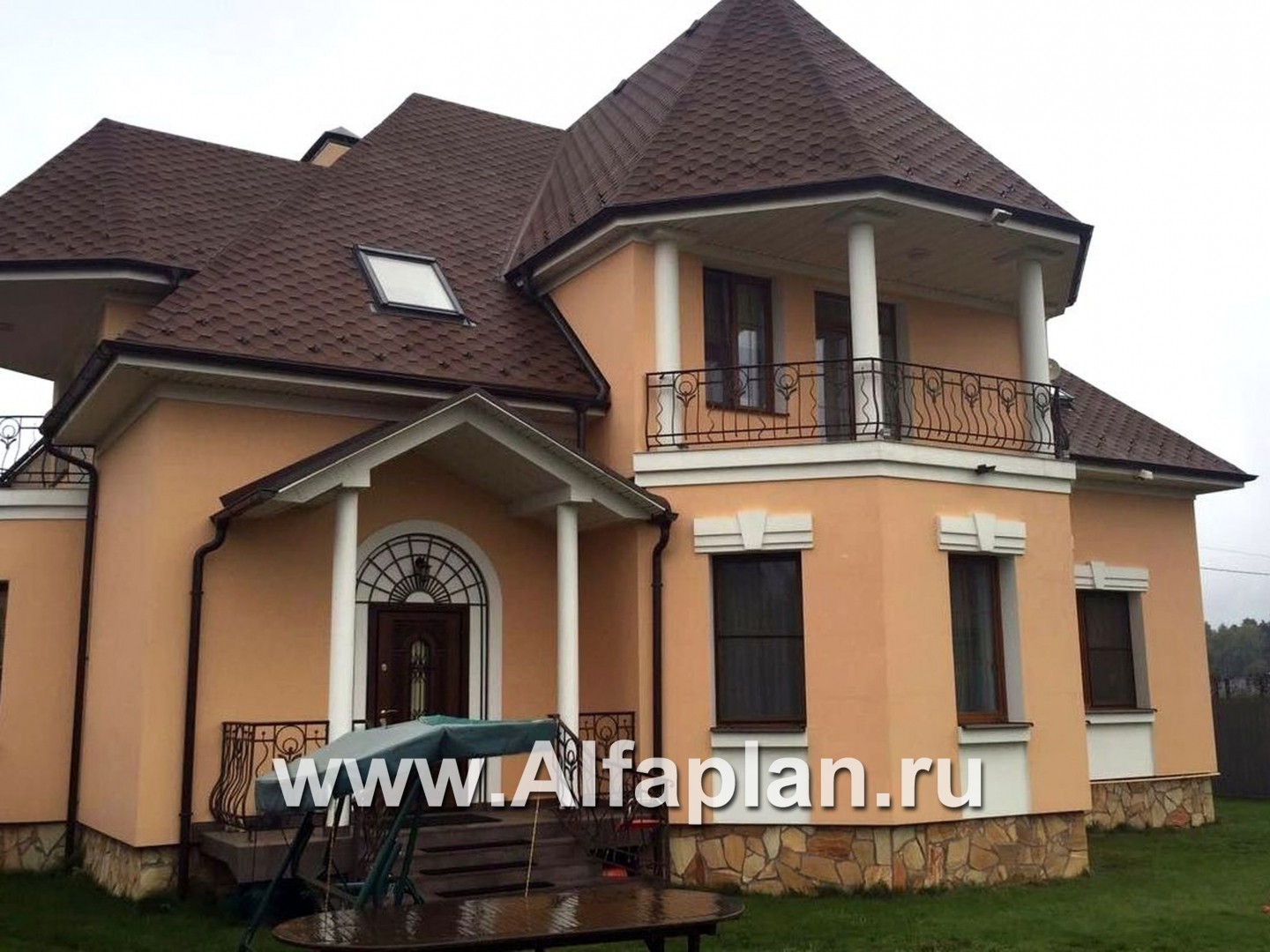

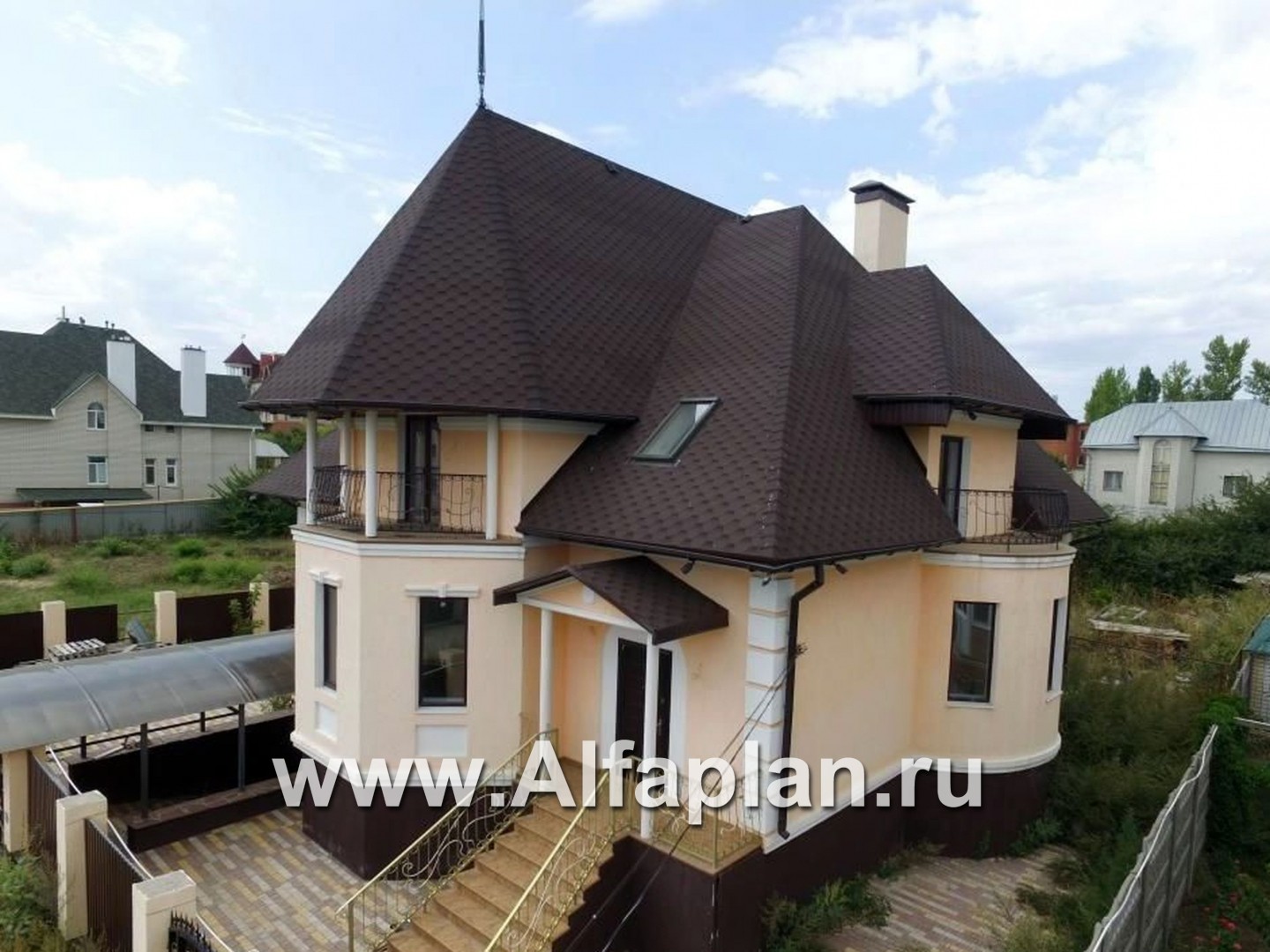

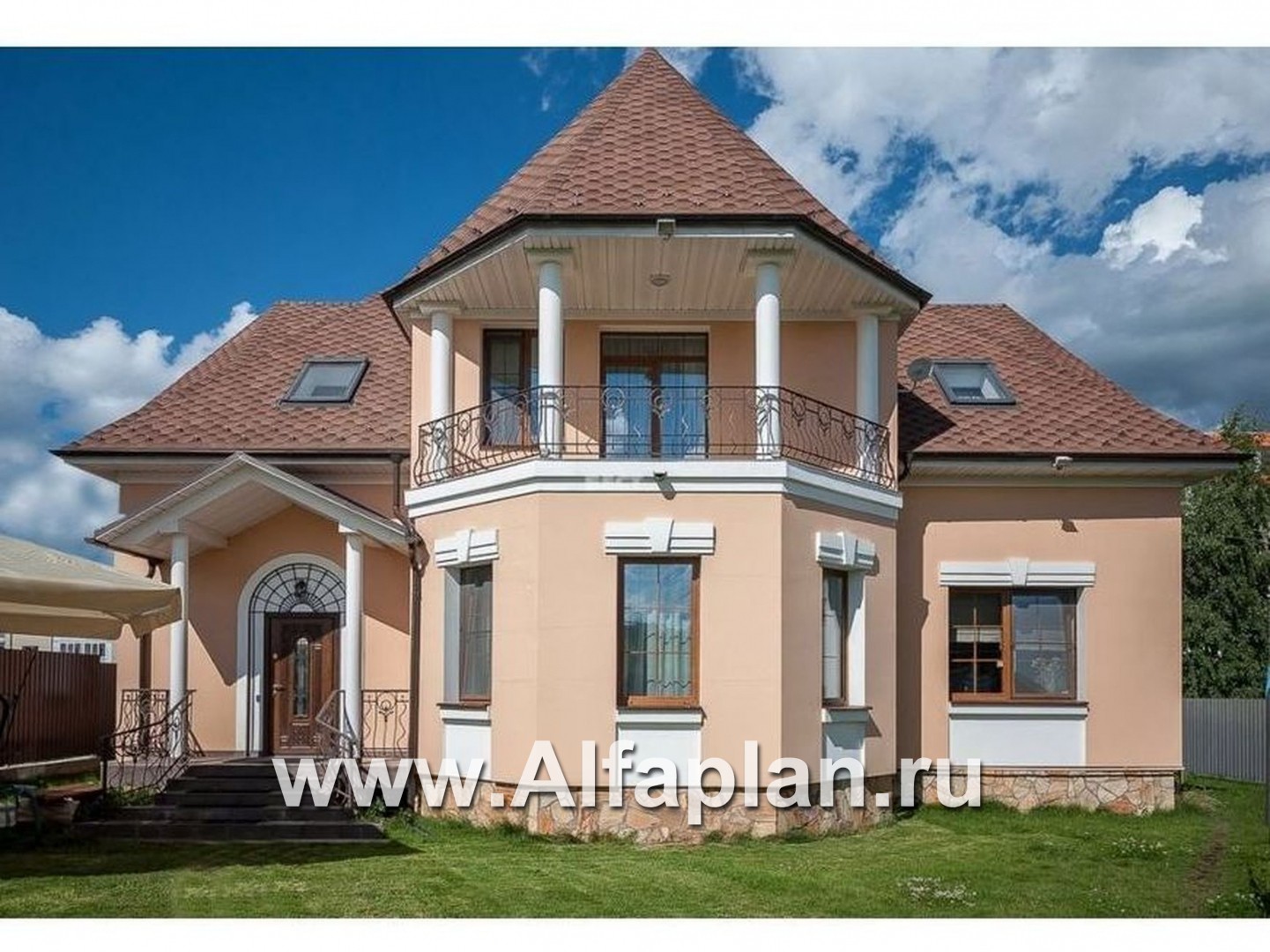

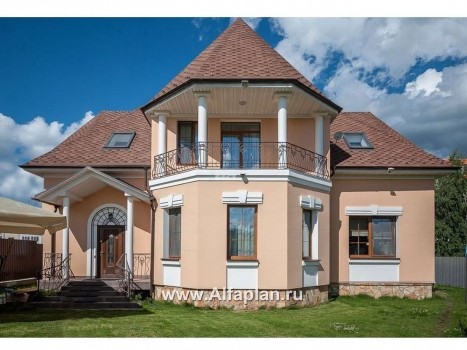

Дополнительные изображенияФотогалерея Фотогалерея 2Фотогалерея 3Фотогалерея 4Фотогалерея 5Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
302.40244.87154.9
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)51000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

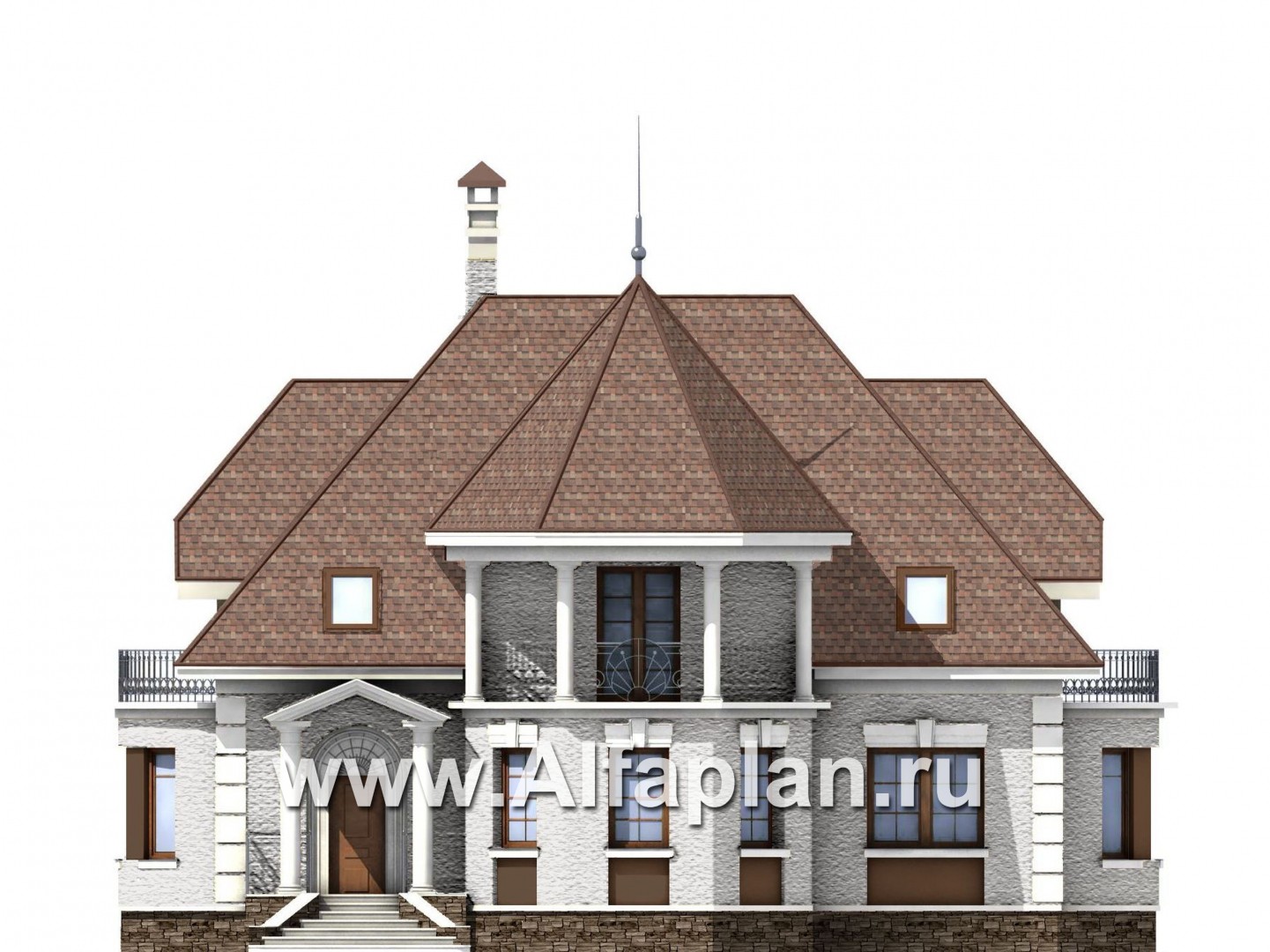

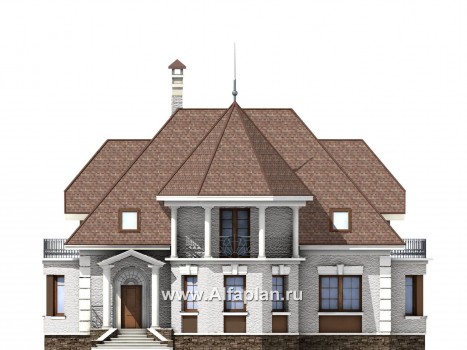

Вид спереди
Вид спереди

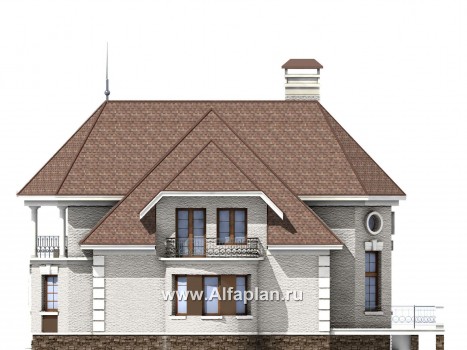

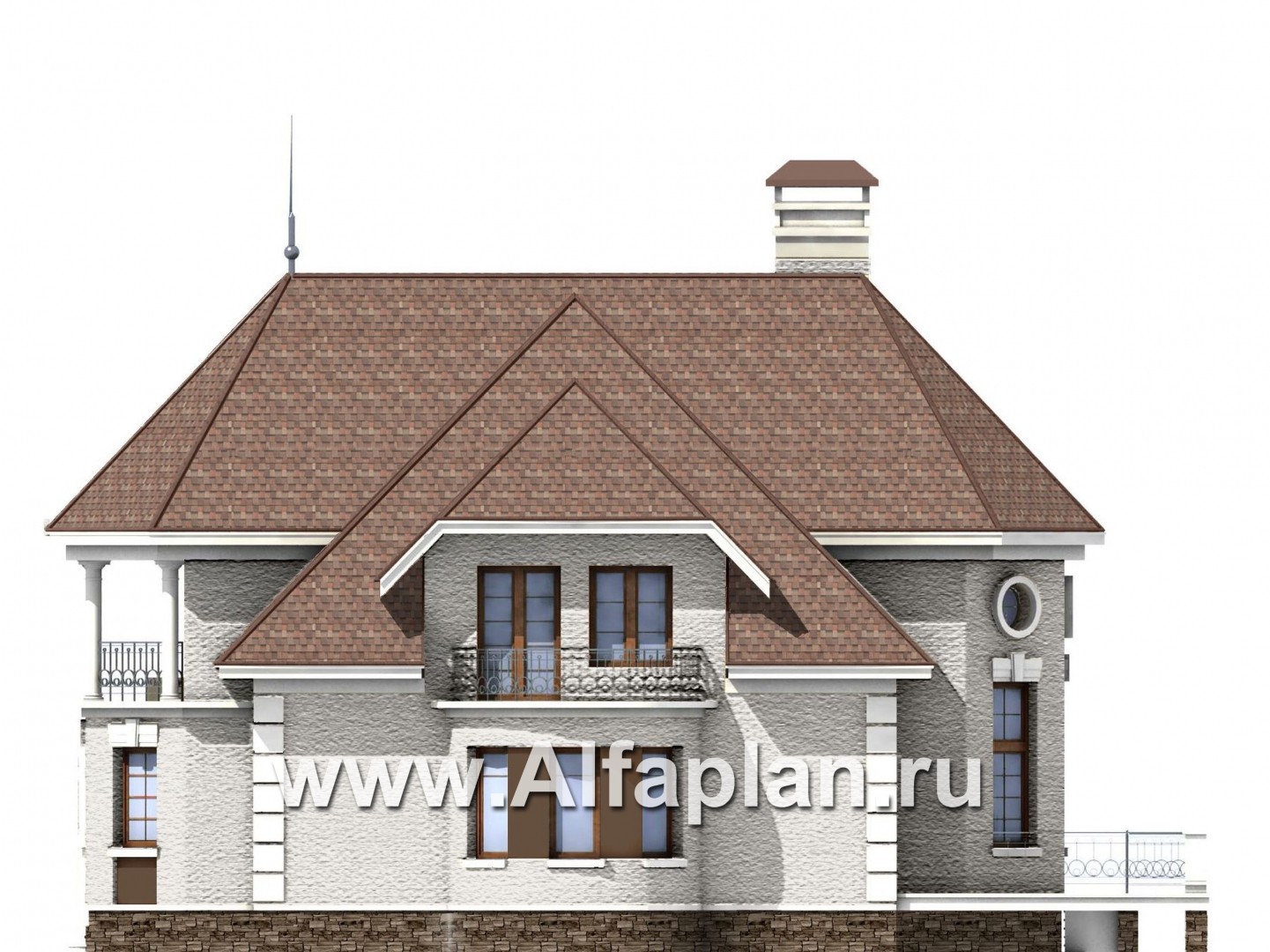

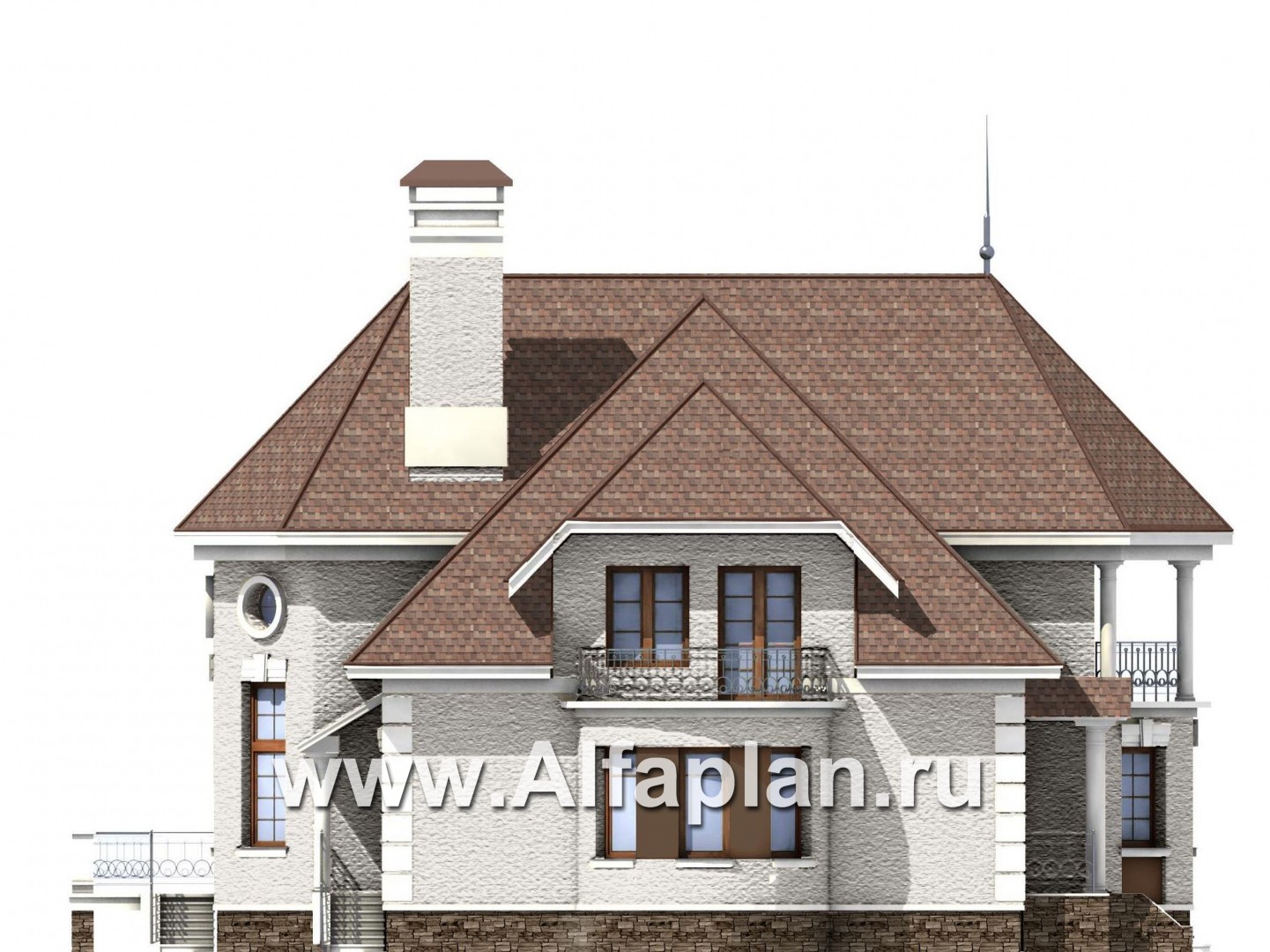

Вид справа
Вид справа

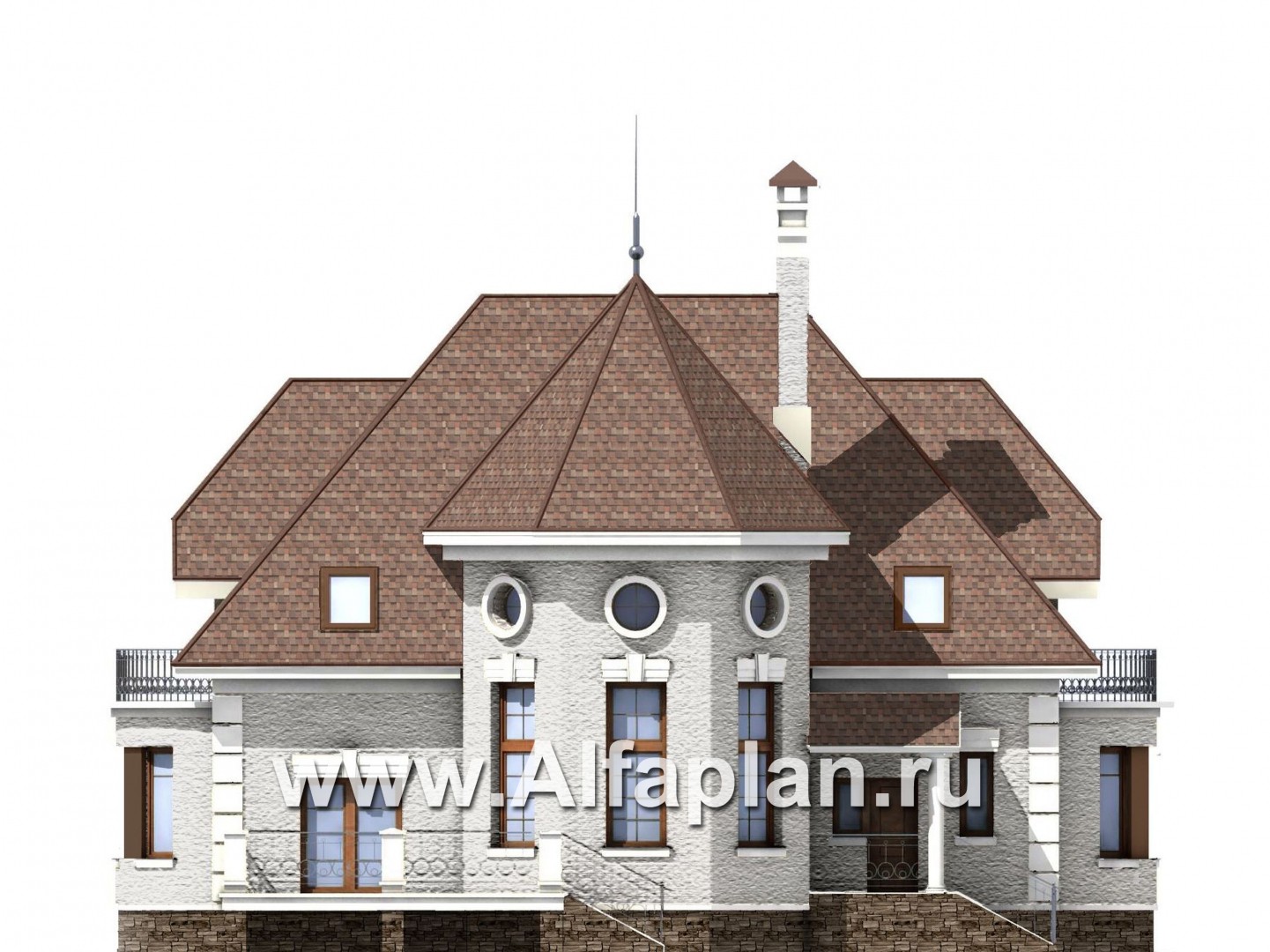

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

94.4 + 21.6 ( с монолитным цоколем)  м3
Тип наружных стенгазобетонные блоки или кирпич (альтернативно)

108.0/110.0  м3
Тип внутренних стенгазобетонные блоки или кирпич (альтернативно)

30.0 /32.0  м3
Тип перекрытиймонолитные ж/б

23.7  м3
Крышачердачная

Тип кровлибитумная черепица

317.0  м2
Наружная отделкалицевой кирпич, штукатурка

18 м3  м2
Наружная отделка цоколянатуральный камень

Высота домаот пола 1-го этажа

10.87  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

3.3  м
Высота мансардного скоса1.4

Мощность котлас бойлером горячей воды

50 квт
Расчетная электр. нагрузкас учетом электроплиты

18.7 кВА
Утеплительминеральная вата

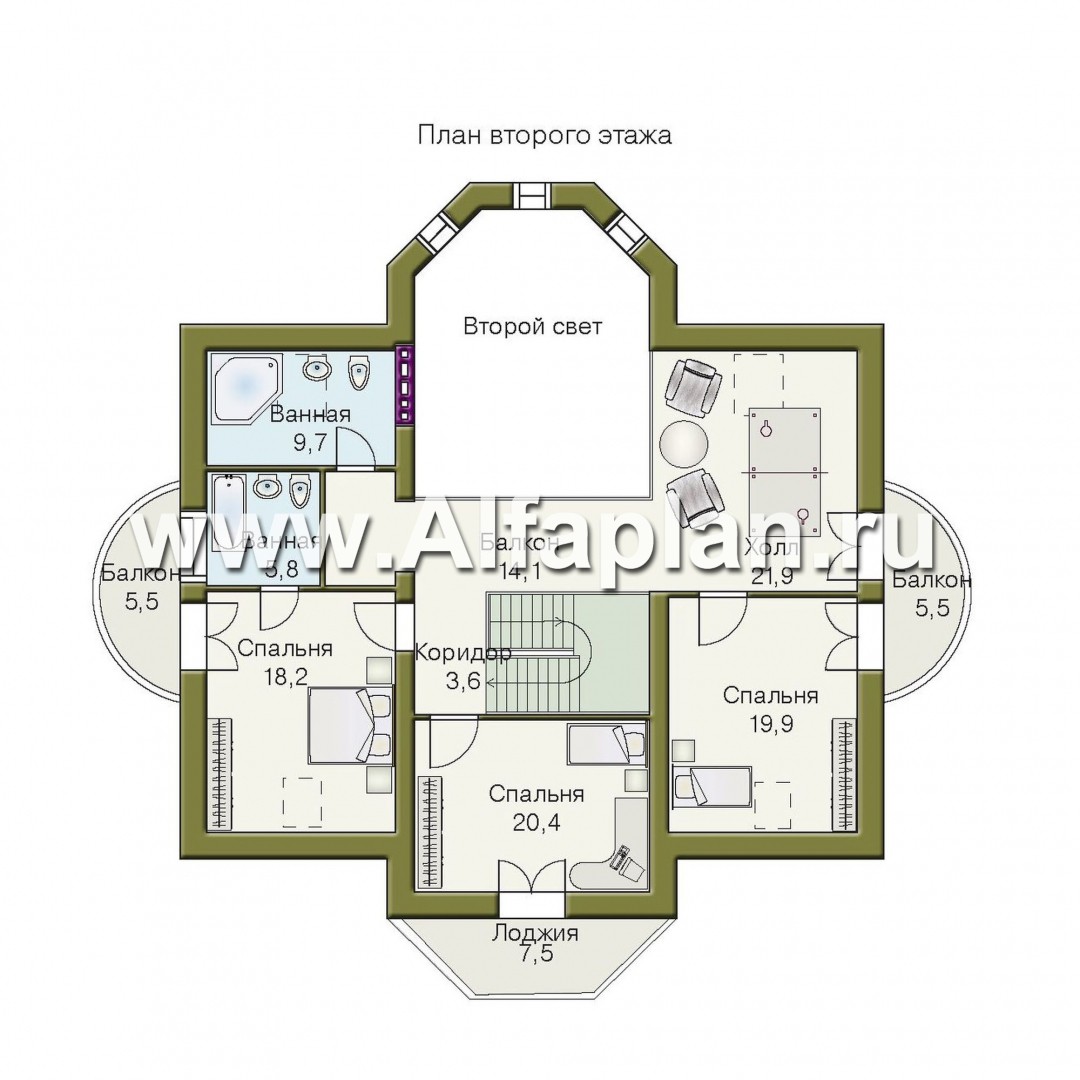

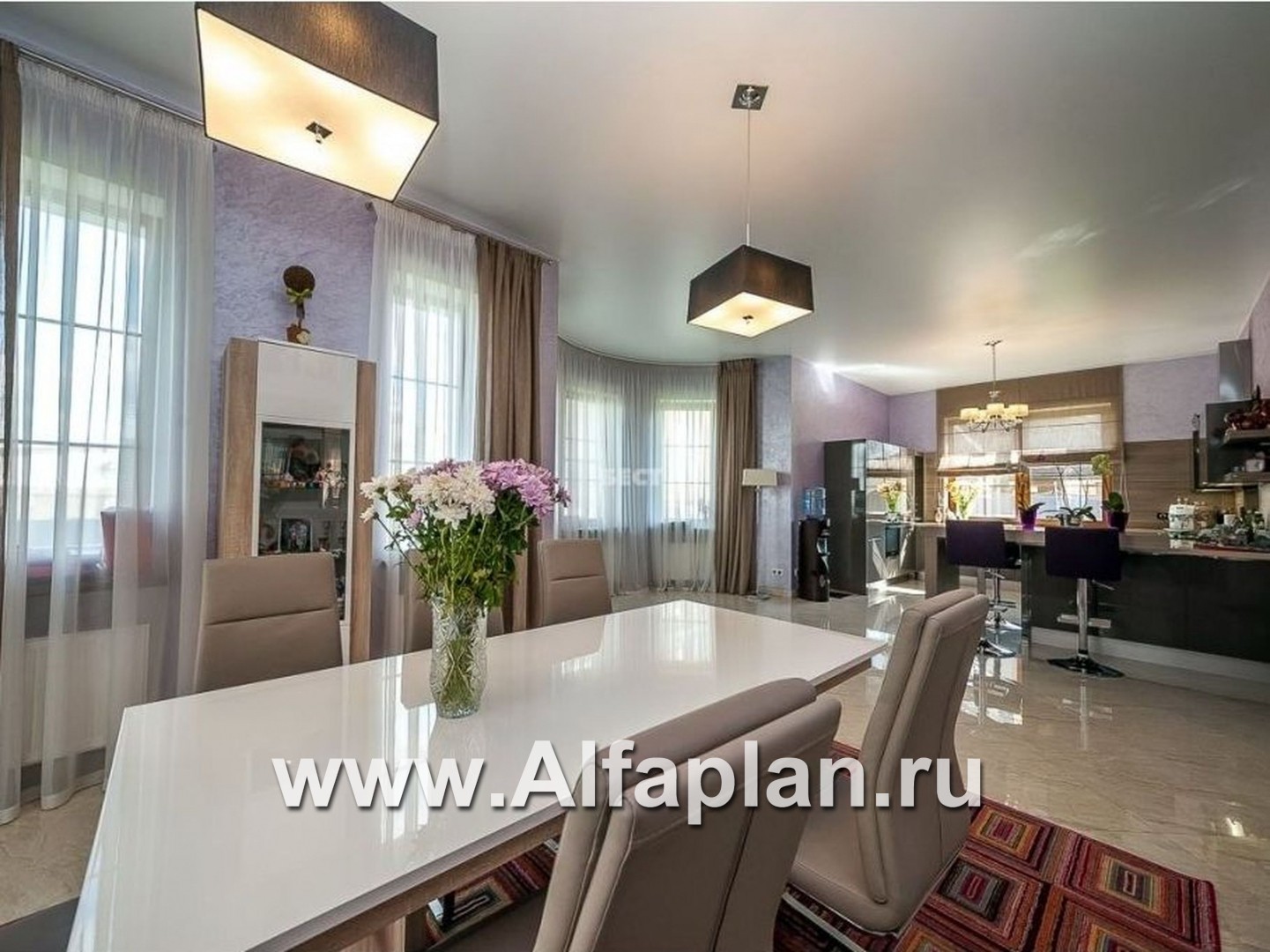

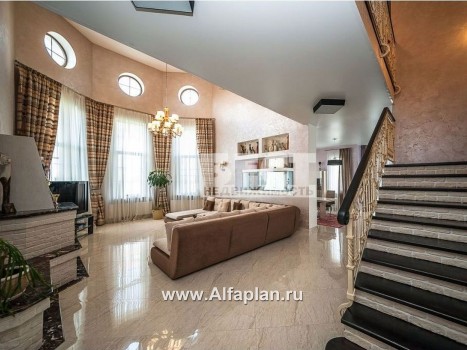

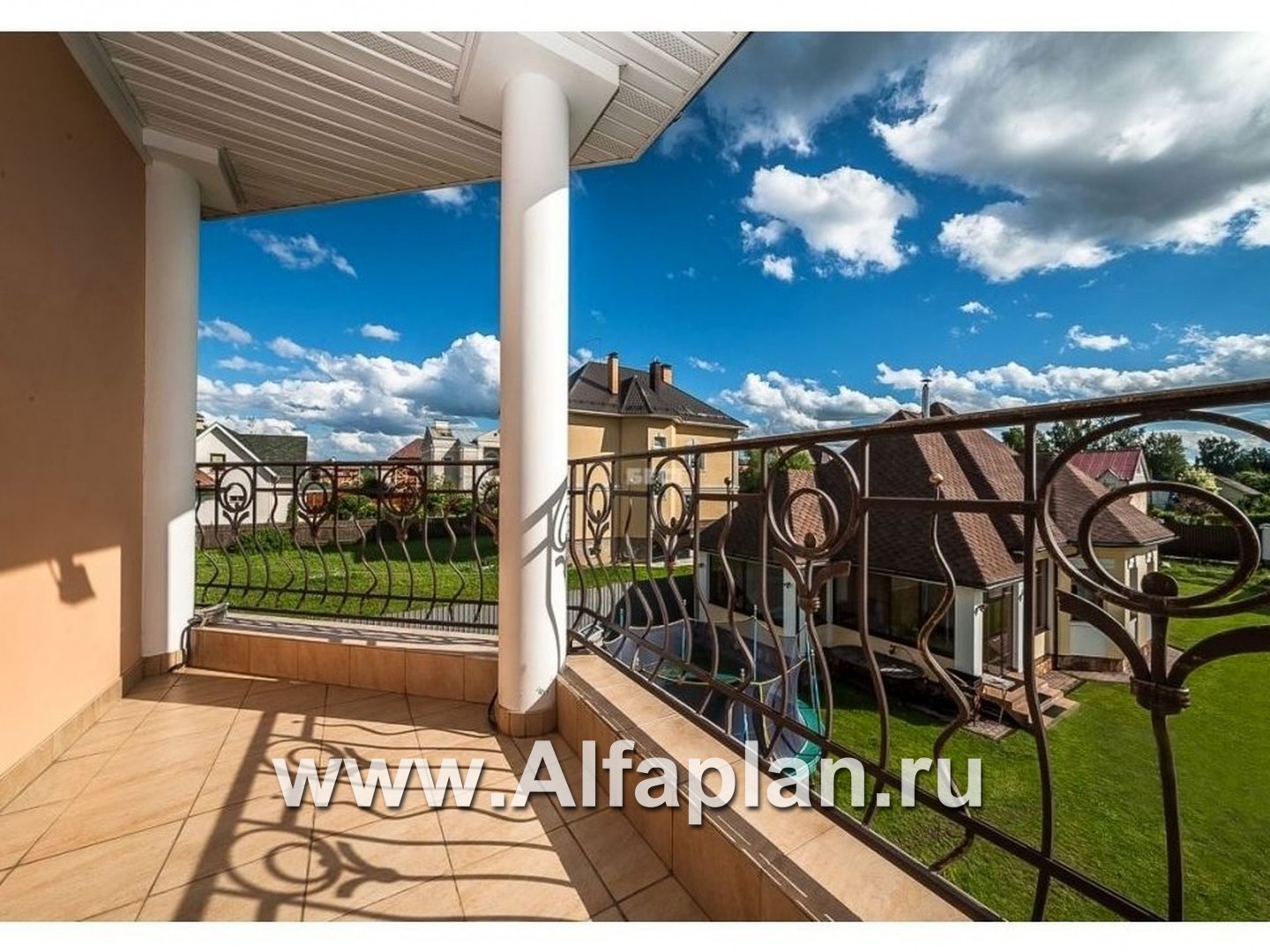

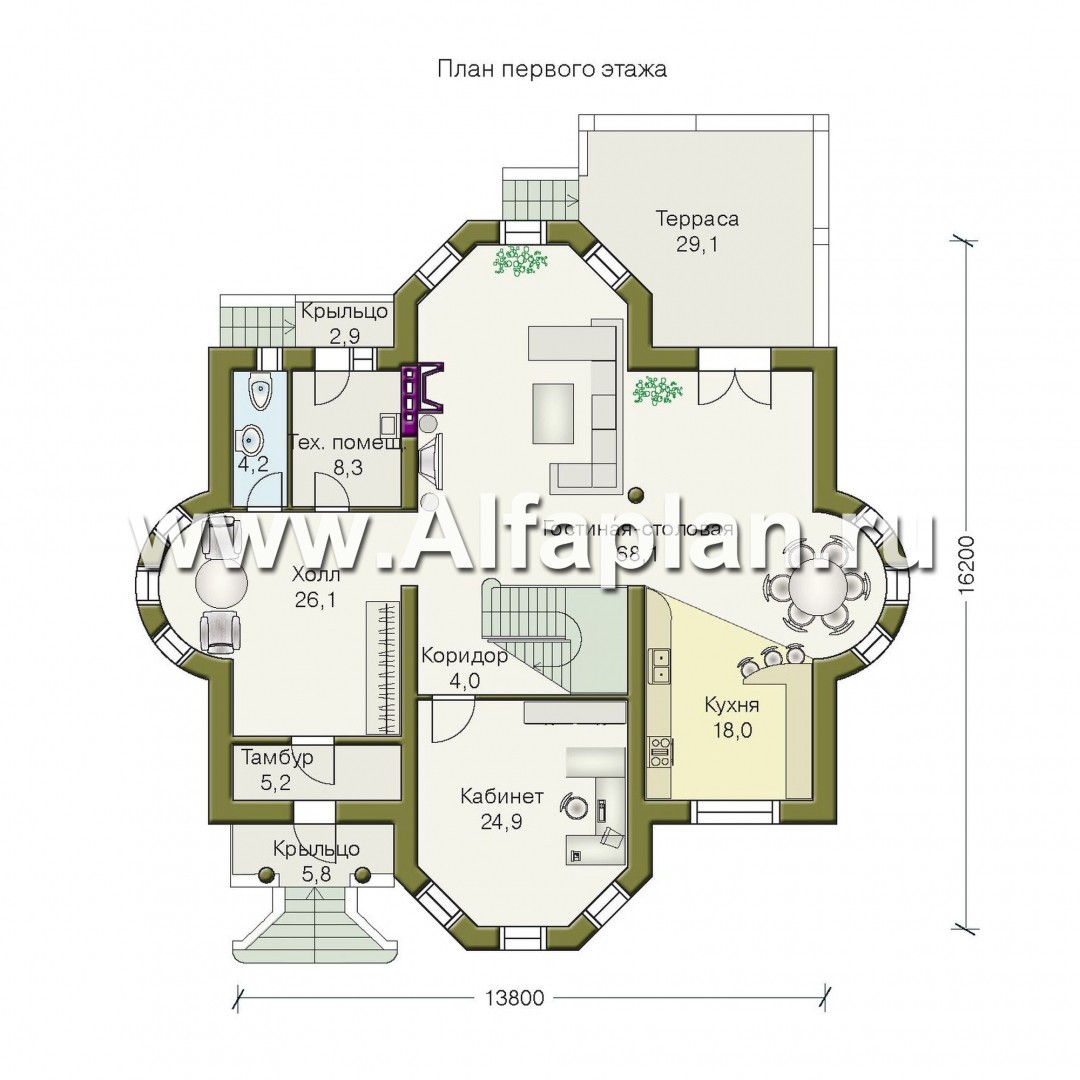

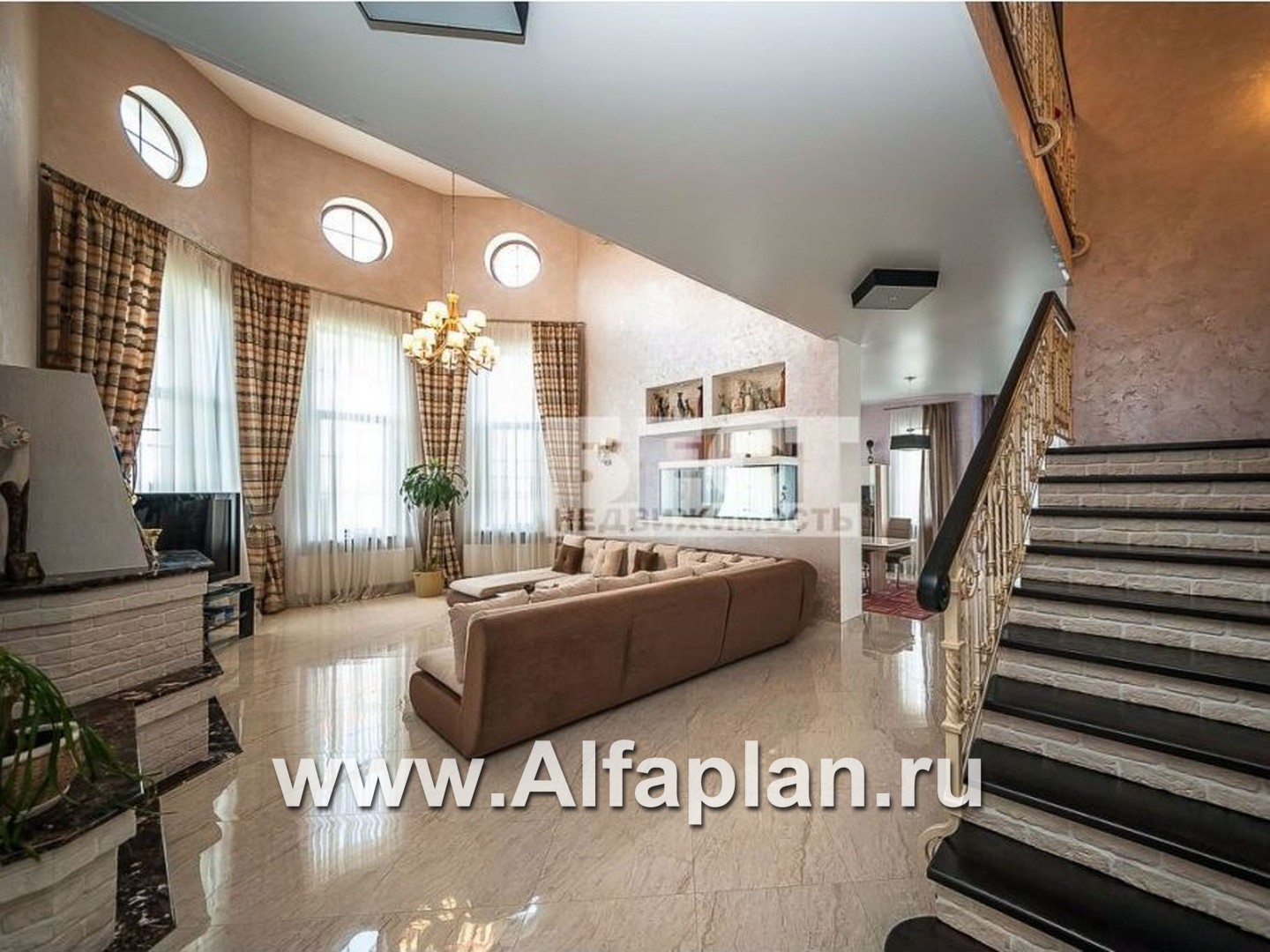

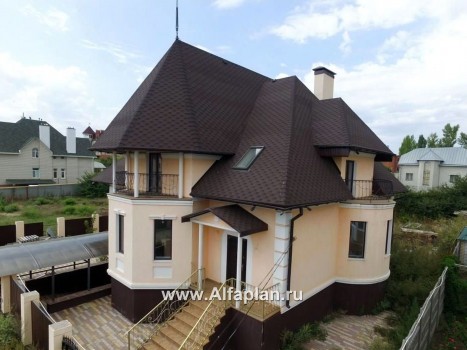

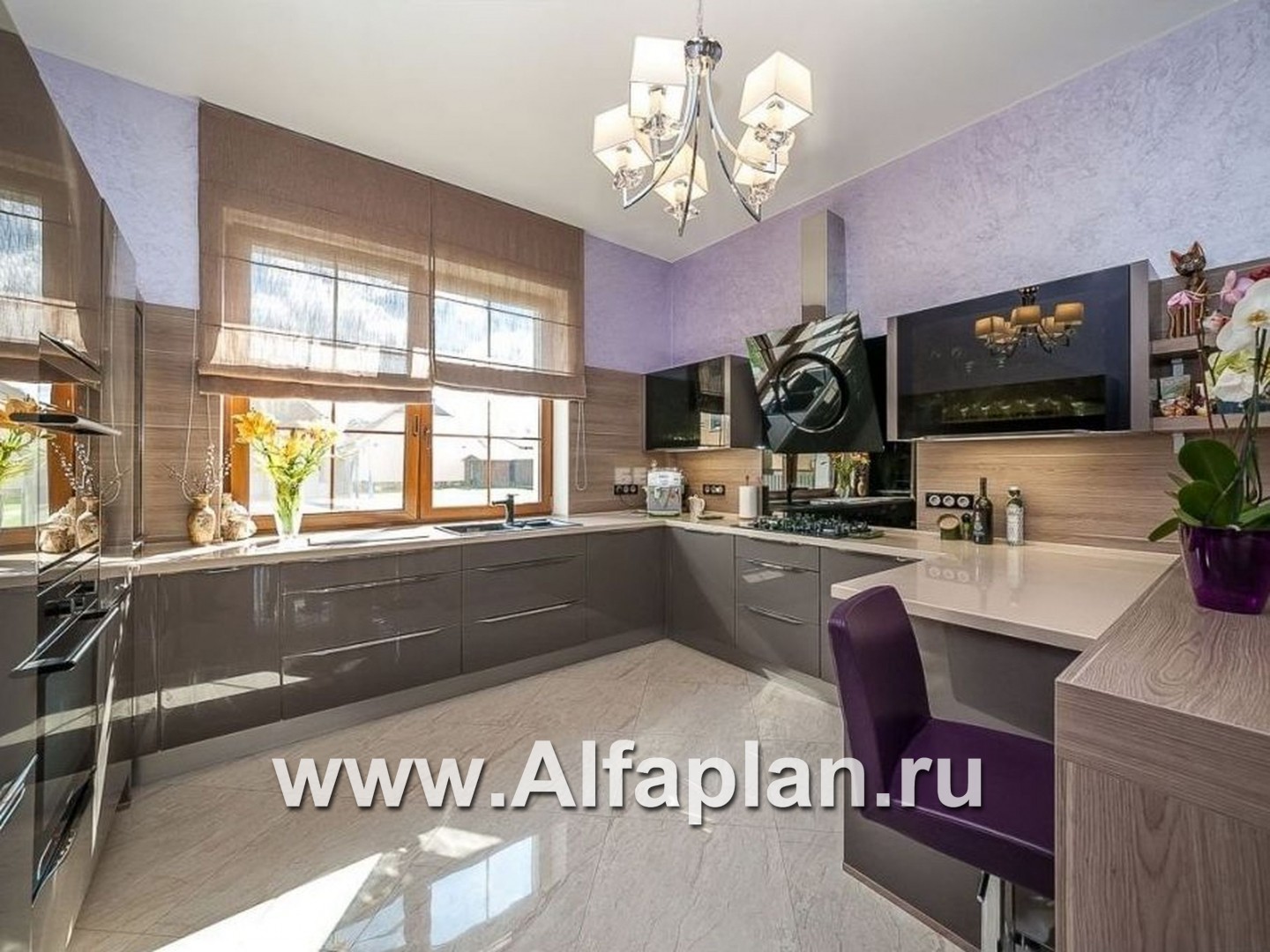

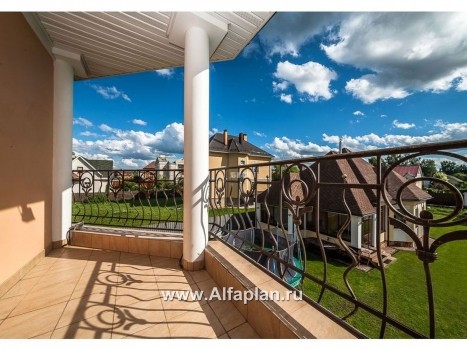

Загородный двухэтажный коттедж с симметричным решением планов и фасадов. Архитектура дома выполнена в романтическом характере с применением элементов классической архитектуры. Гостиная двухсветная, со стропильным потолком, с камином, высоким остекленным эркером. В гостиную открывается вид сверху, с балкона второго этажа. Гостиная непосредственно перетекает в столовую, которая связана напрямую с кухней. Из гостиной можно выйти на открытую террасу.На первом этаже также расположены просторный входной холл, кабинет и тех.помещение. На втором этаже запроектированы три спальных комнаты, большая ванная и холл для отдыха. Одна из спальных имеет отдельную ванную, при всех спальных есть балкон или лоджия. В отделке фасадов применен лицевой кирпич, рельефная штукатурка, дерево и искусственный камень.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Арсэн из города Луганск написал(а) 04.06.2013:

Здравствуйте. Скажите, газобетон выступает как несущий материал или как заполнение(возводить калонны из другого материала)? какой плотности блоки предусмотрены (d400,d300,d500)? заранее спасибо. извините за невнятность вопросов.

Арсен, здравствуйте.
Газобетонные стены являются несущей конструкцией, на них опираются перекрытия. В проектах заложен газобетонный блок толщиной 375 или 400 мм, объемным весом 500 кг/м3, марка на прочность В3.5. Допускается применение газобетона более низкой марки В2.5, и 400кг/ м3, но не ниже.

Арсен из города Луганск написал(а) 31.05.2013:

Подскажите пожалуйста, фундаментная лента идет по периметру или еще надо связывать саму коробку между эркерами

Арсен, здравствуйте.
Ленточный фундамент выполняется под всеми несущими стенами: наружными и внутренними. Никаких дополнительных связей не требуется.
