136AC

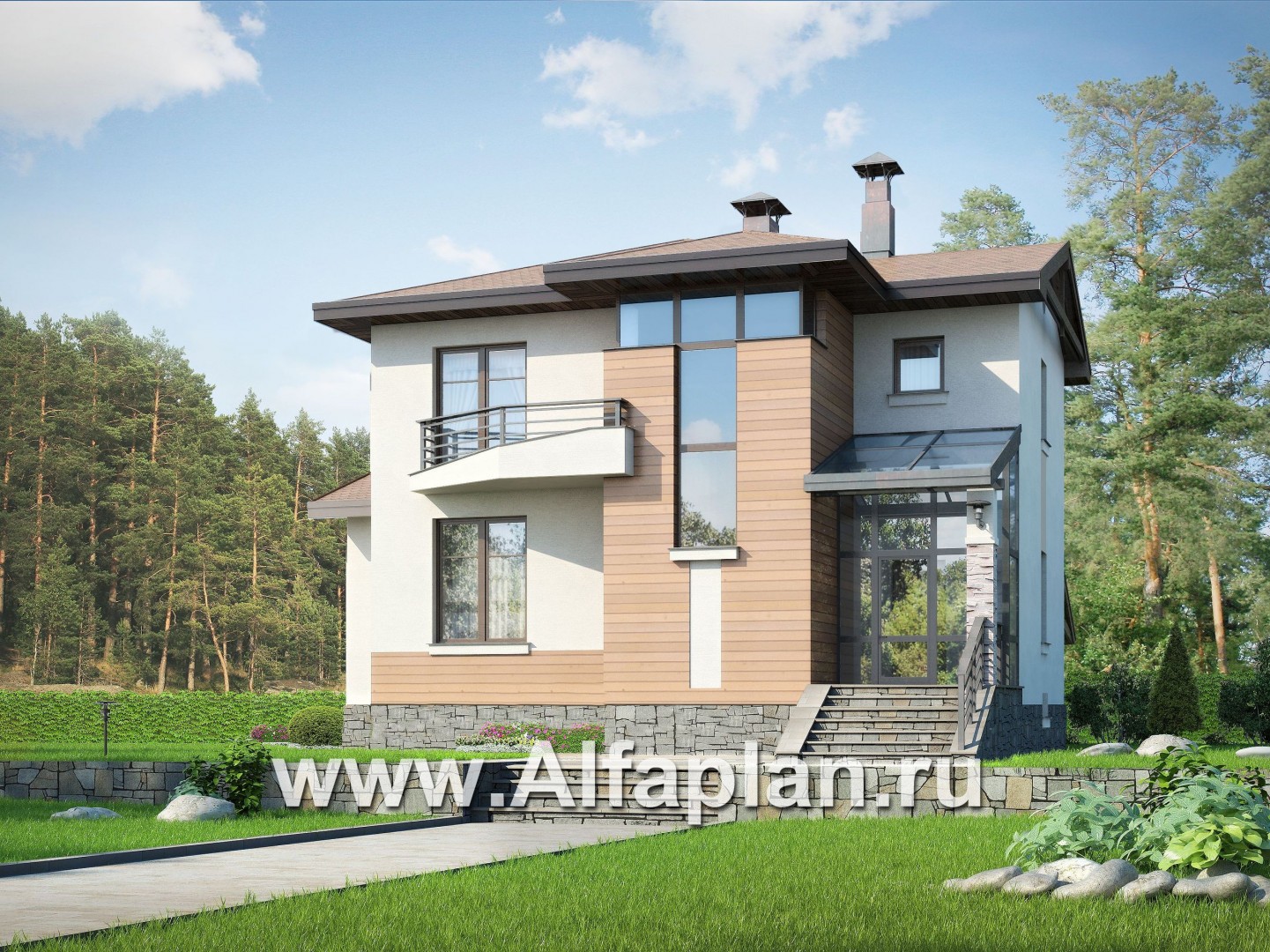

"Тренд Плюс" - современный загородный дом

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
165.80148.6175.12
Общая площадь, включая цокольный этаж, м2 Общая (отапливаемая) площадь цокольного этажа, м2
248.3876.80
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)40000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

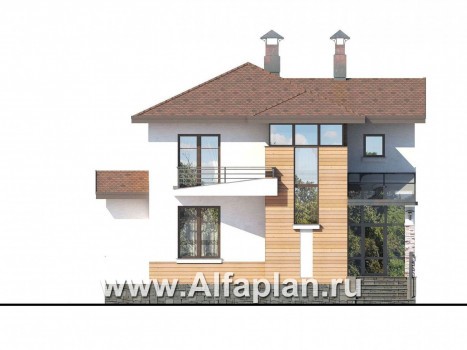

Вид спереди
Вид спереди

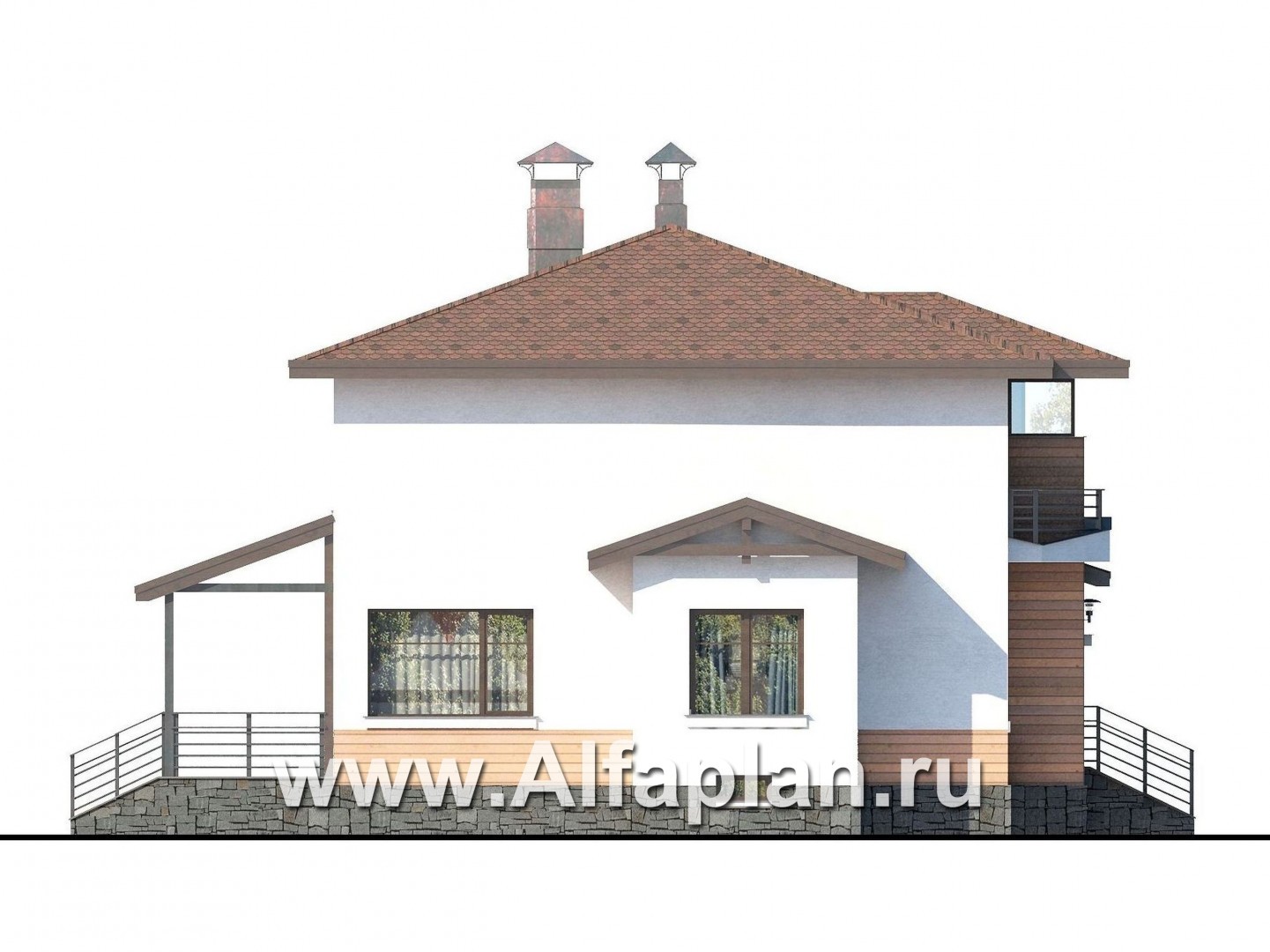

Вид справа
Вид справа

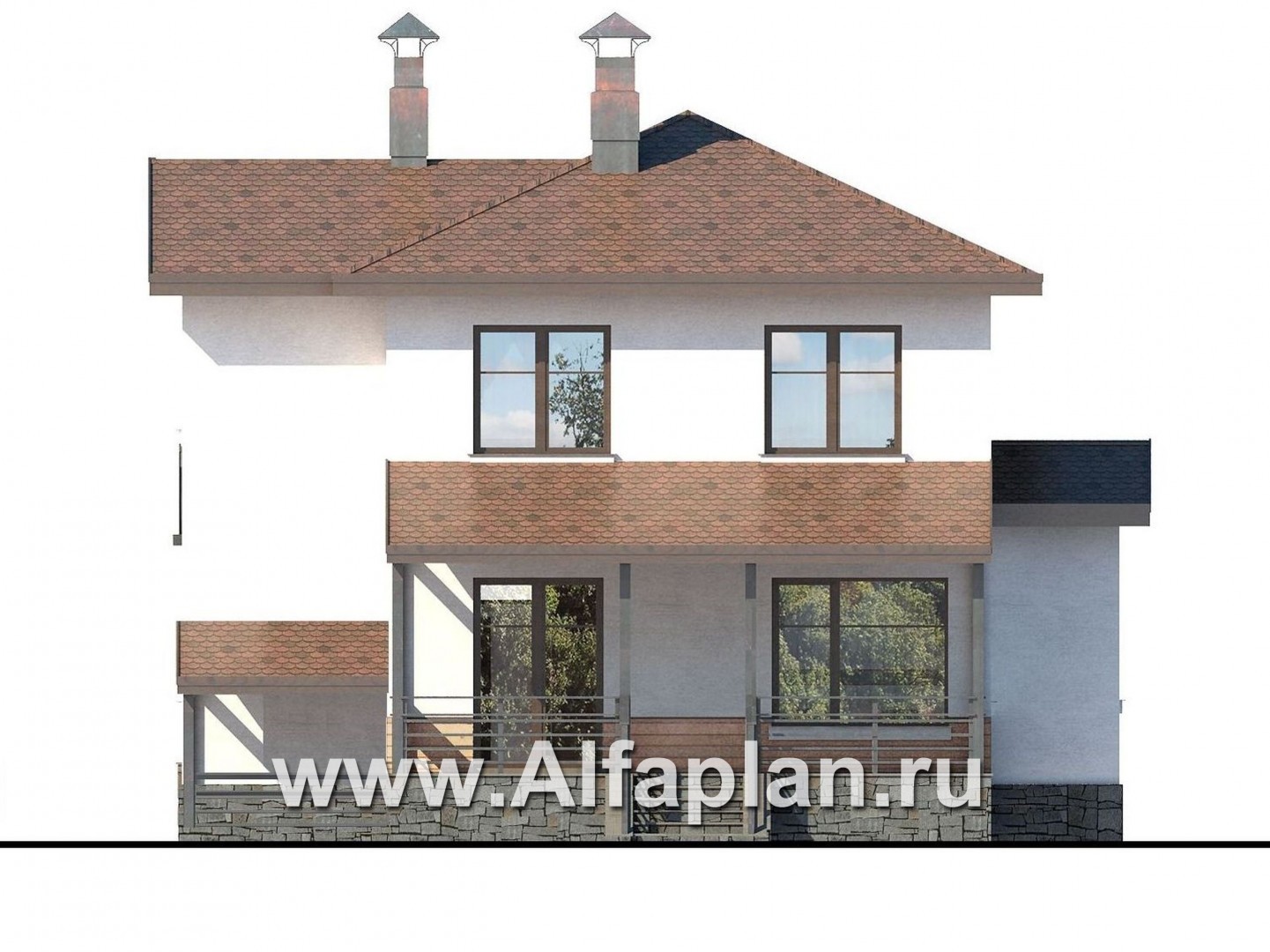

Вид сзади
Вид сзади

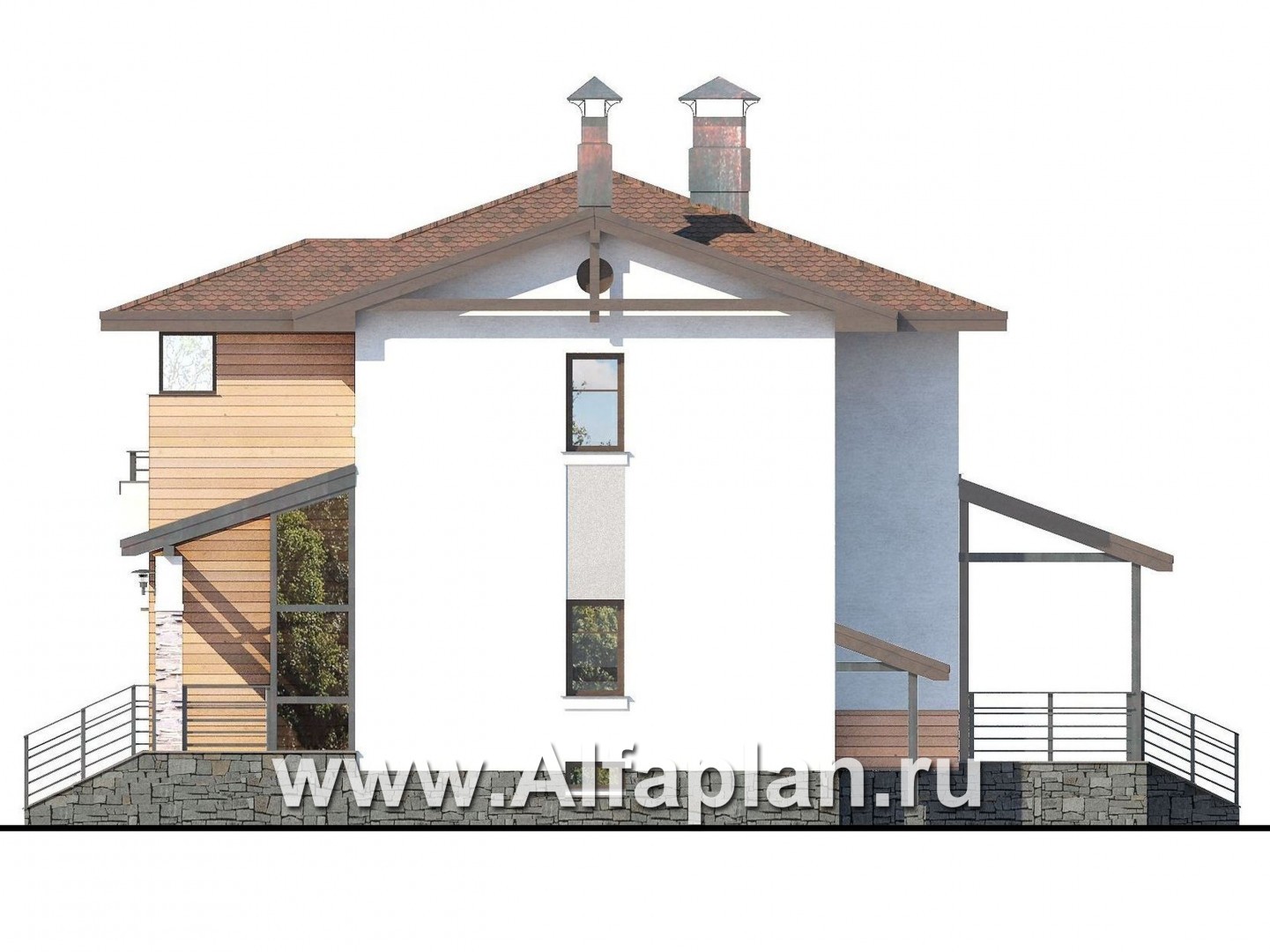

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

39.8-стены подвала+24.0-плита  м3
Тип наружных стенкирпич или газобетон (альтернативно)

101.9/100.5  м3
Тип внутренних стенкирпич или газобетон (альтернативно)

24.3/20.3  м3
Тип перекрытиймонолитные ж/б над первым и вторым этажами

15.8 + 14.5  м3
Крышастропильная конструкция

Тип кровлинатуральная черепица

191.3  м2
Наружная отделкаштукатурка, вагонка

200.8/55.0  м2
Наружная отделка цоколяоблицовочный камень 42.5 м2

Высота домаот пола 1-го этажа

8.54  м
Высота цокольного этажаот пола до потолка

2.65  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Высота мансардного скосанет

Мощность котлаквт

45
Расчетная электр. нагрузкаквА

22.2 ( с учетом эл. плиты 8.5)
Утеплительминеральная вата


Данный проект  представляет собой современный и  компактный  загородный дом. Он продолжает серию современных проектов домов нашей коллекции, таких как 136А, 136В,77А, 106А и других. В доме два полноценных по высоте жилых этажа и цокольный этаж.   Наружные  стены  коттеджа  выполнены  из кирпича или газобетона (альтернативно), что позволяет отнести коттедж к проектам как кирпичных, так и к газобетонных домов.  Это своего рода условная группа или рубрика, в которую можно включить довольно большое количество проектов нашего каталога – множество коттеджей по проекту имеют именно это решение – альтернативное использование при возведении наружных стен таких материалов, как газобетонные блоки или кирпич.

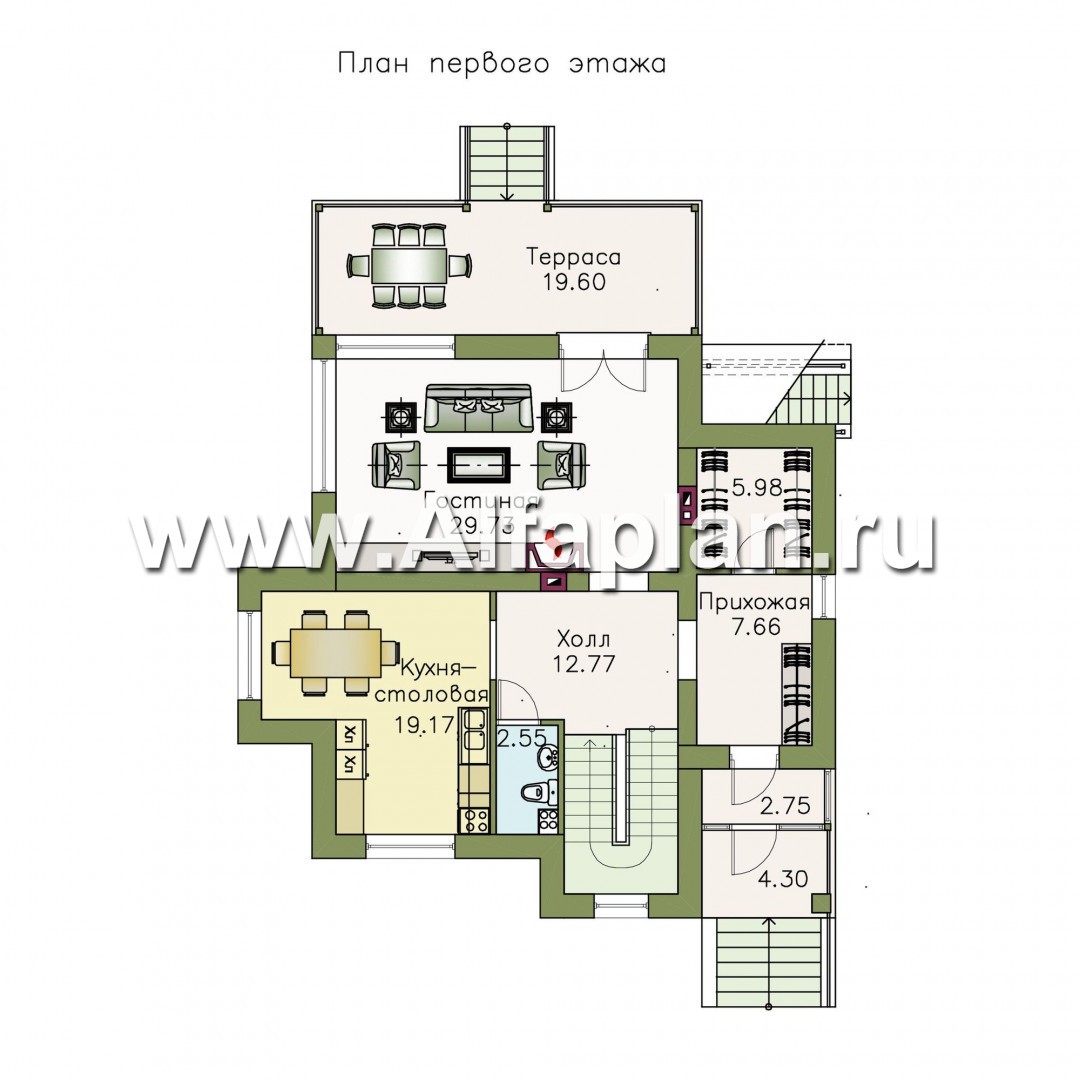

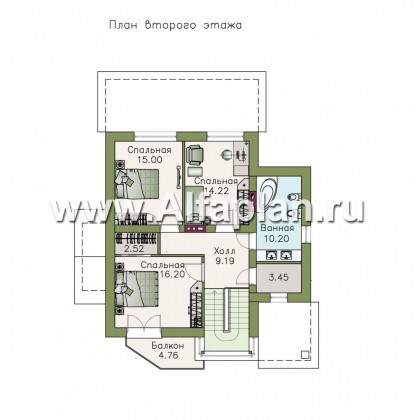

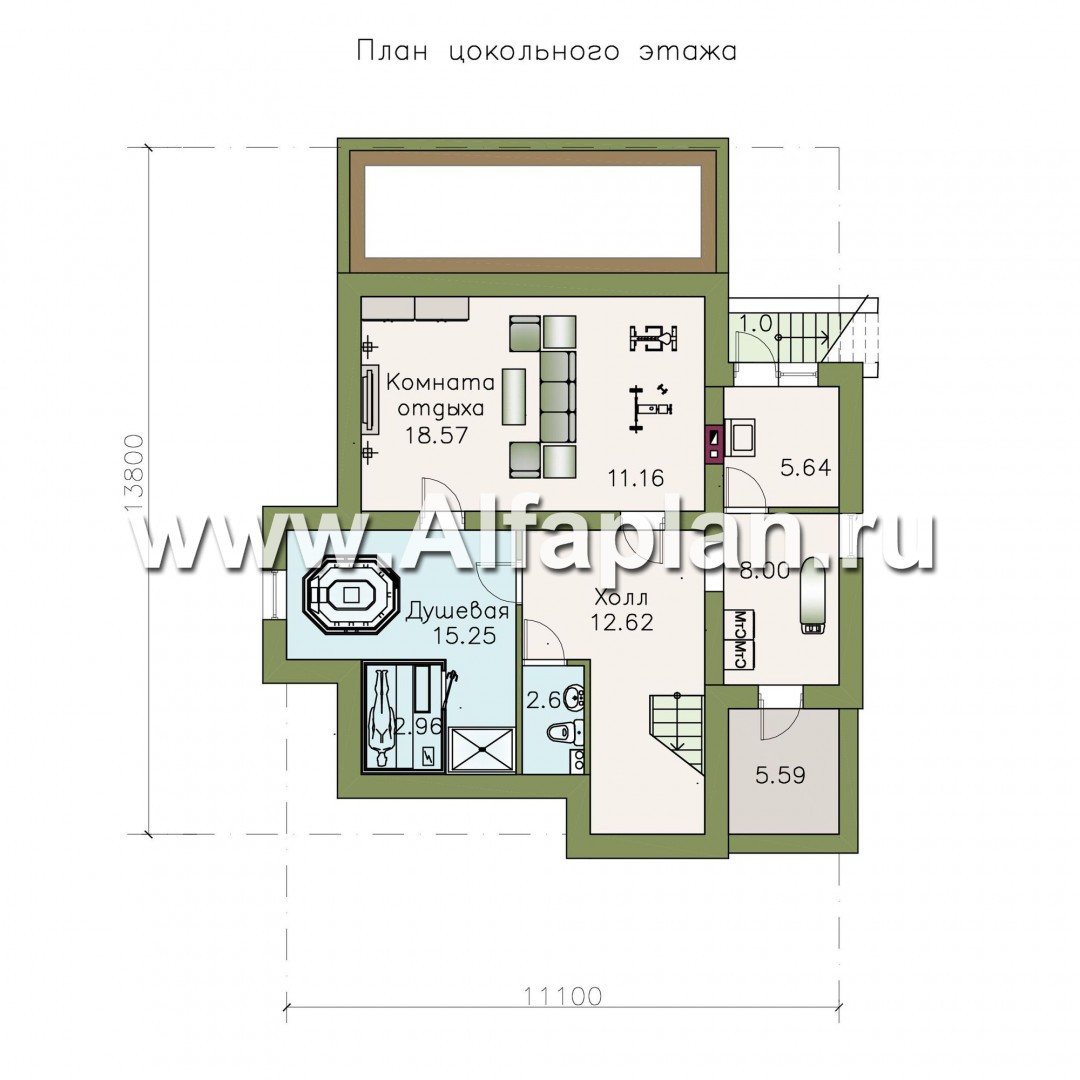

В цокольном этаже предусмотрена зона SPA c сауной, душевой, тренажерной и комнатой отдыха. Для котельной и прачечной так же нашлось  место. Вход в дом предваряет остекленный тамбур. Из небольшой прихожей можно попасть в холл - распределительную зону дома. На первом этаже расположены основные помещения дневного пребывания семьи: гостиная и кухня-столовая, удачно дополненные уютной крытой террасой. По желанию террасу можно застеклить, превратив ее, таким образом, в веранду. Большие окна гостиной делают помещение светлым и формируют интерьер. Камин добавляет ему уюта. При расположении дома на участке желательно, что бы гостиная выходила на южную сторону и смотрела окнами в сад. Тогда, через эти панорамные окна картины окружающего ландшафта будут смотреться особенно выигрышно. На втором этаже расположены три спальни, ванная комната и кладовая. Спальня хозяев дома оборудована небольшой гардеробной и имеет балкон. Ванная и кладовая  имеют естественным освещением. В холле так же светло, благодаря вертикальным окнам на главном фасаде. В наружной отделке дома использованы декоративная штукатурка и деревянная вагонка. Впрочем, наружную отделку дома вы можете изменить по своему желанию.

В том случае, если что-то вас не устроило в этом доме, в нашей коллекции вы всегда сможете подобрать проекты домов с похожей площадью, планировкой и архитектурным решением. Планировка дома не исключает и возможность блокировки с зеркальным вариантом проекта со стороны прихожей. Это даст возможность получить дом на две семьи.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Владимир из города Чебоксары написал(а) 10.01.2014:

Добрый день. Возможно ли в этом проекте реализовать гараж в цокольной части, например, вместо комнаты отдыха? Спасибо.

Здравствуйте, Владимир!
Благодарим Вас за внимание к нашим проектам и обращение в нашу студию.
К сожалению, за такую разработку мы не возьмемся.
Предлагаем рассмотреть готовые проекты с гаражом в цокольном этаже:70К,134В,94А.

Константин из города Трёхгорный написал(а) 26.12.2012:

Здравствуйте!Приобрёл проект 136АС.Вцелом,достаточно подробный,но я хочу на стадии строительства внести изменения в планировку,а именно: перенести санузел первого этажа в помещение гардеробной(5,98м),проём в несущей стене перенести в левую часть.Таким образом получим большую кухню-гостинную.Площадь хола будет меньше за счёт переноса перегородки на уровень перегородки с лестничной клеткой.Такое решение имеет право на жизнь? И главное-я не разобрался как и куда осуществляется вытяжка из кухни-через шкаф со стояками в углу???

Константин, здравствуйте. Выполнить перенос санузла на место гардеробной можно с соответствующей корректировкой разводок.
Из кузни и санузла вытяжка предусмотрена через вытяжную систему Schidel.Блок установлен в санузле, из кухни к нему протянут короб под потолком. Это современная экономичная система. не требующая кирпичных дымовентиляционных шахт.

Александр из города Казань написал(а) 12.12.2012:

Здравствуйте! Можно ли использовать в этом проекте чердачное пространство в качестве вспомогательного помещения?

Здравствуйте, Александр! Чердачное пространство можно использовать, как вспомогательное. Высота чердака - 1.650 м

. Туда ведет чердачная лестница, расположенная в холле второго этажа.
