93A 3D

"Эвридика" - красивый загородный дом с гаражом на две машины

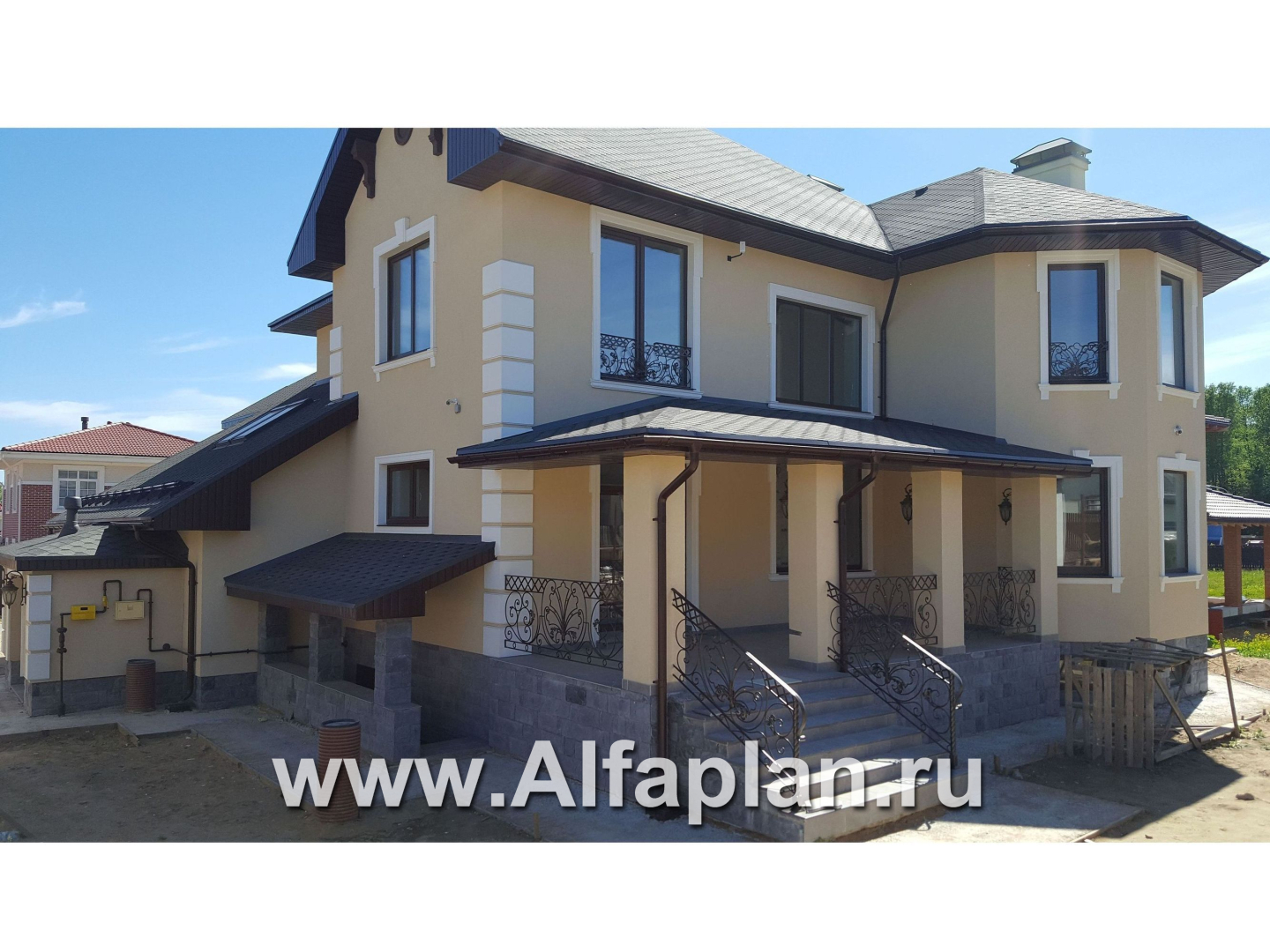

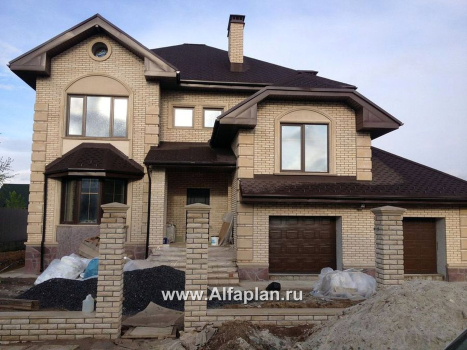

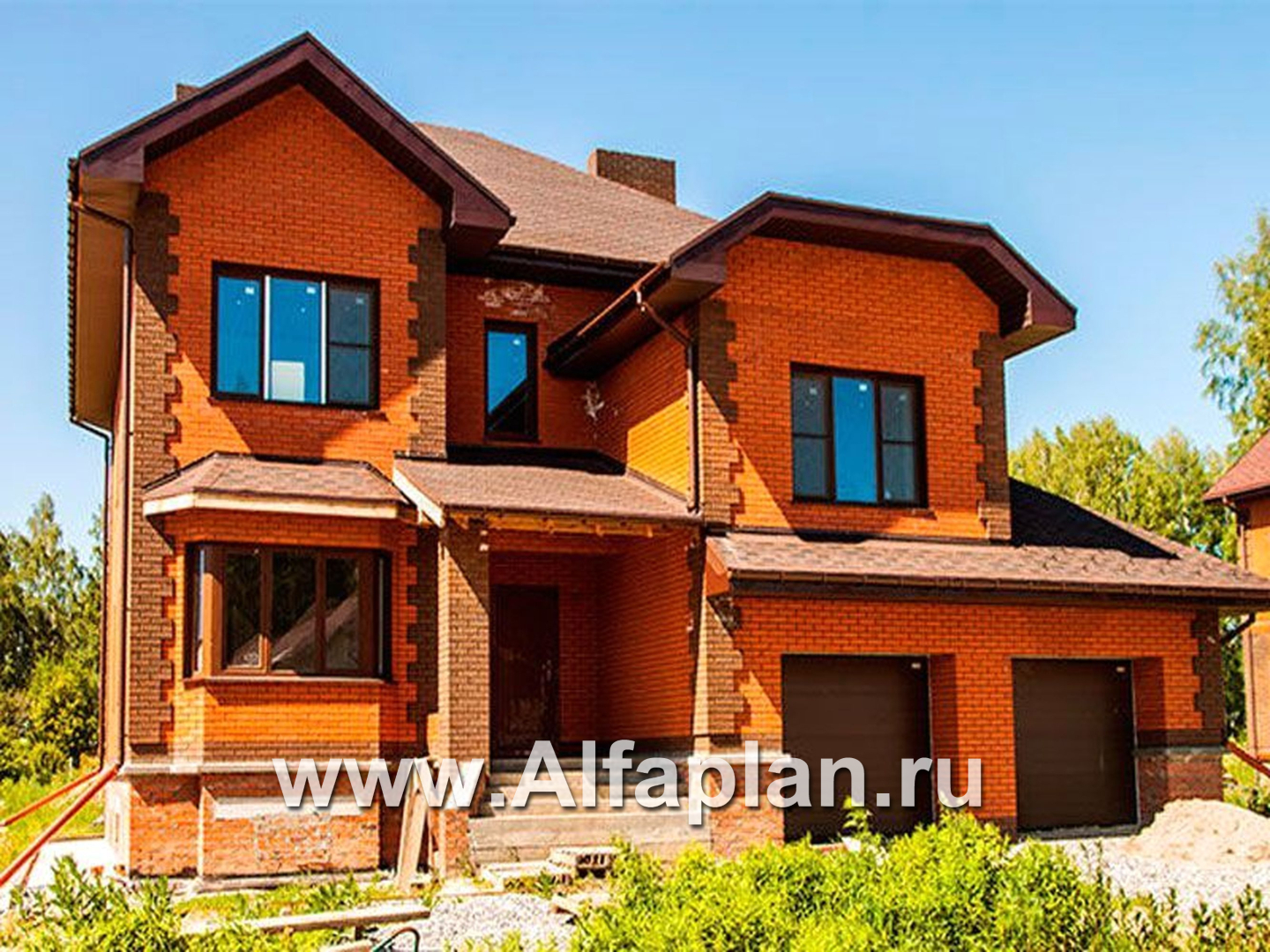

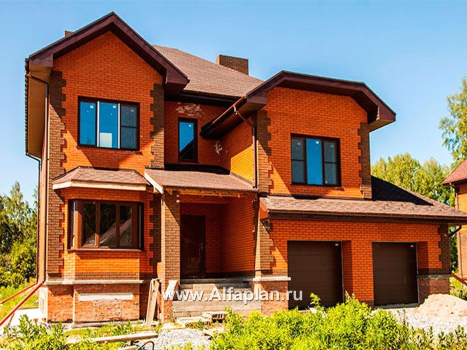

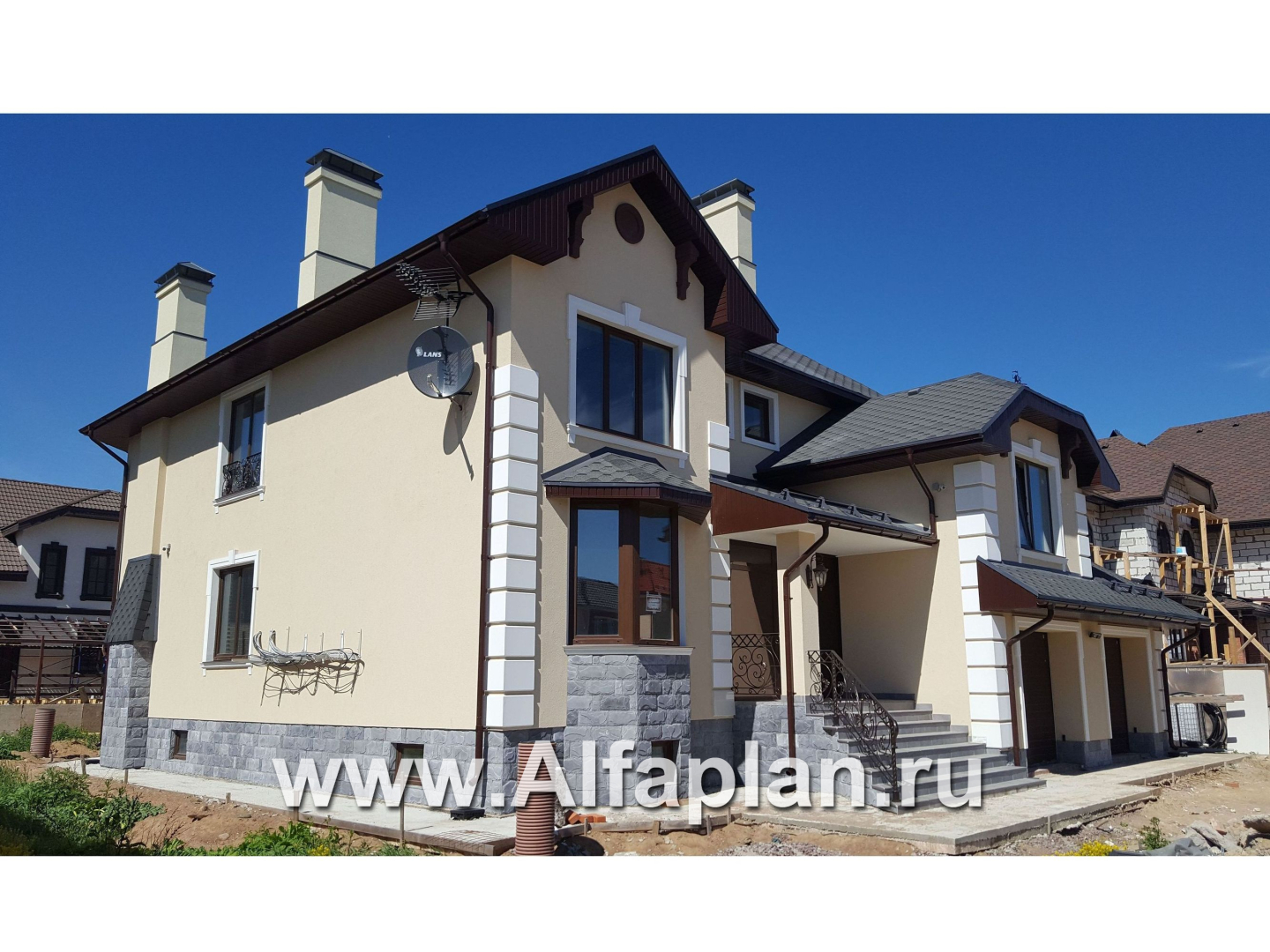

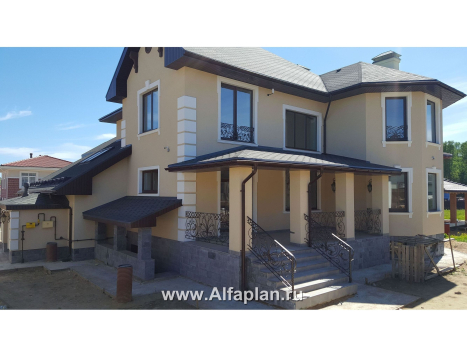

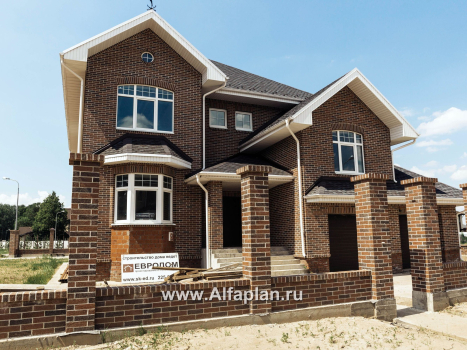

Дополнительные изображенияФотогалерея Фотогалерея 2Фотогалерея 3Фотогалерея 4Фотогалерея 5Фотогалерея 6Зеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
307.60297.1132.17
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)48000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - монолитный ЛЕНТОЧНЫЙ с глубиной заложения 2м или ЛЕНТОЧНЫЙ из сборных Ж/Б блоков - глубиной 1,35м5000 /5000
Вариант перекрытий - из сборных Ж/Б плит5000
Вариант перекрытия над 2-ым этажом - по деревянным балкам5000

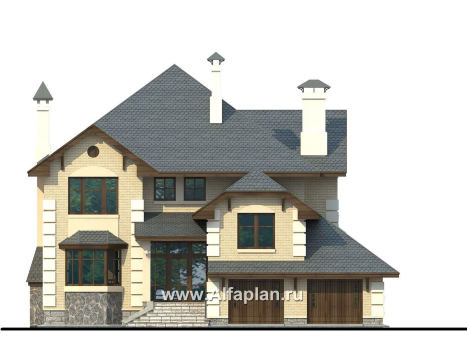

Вид спереди
Вид спереди

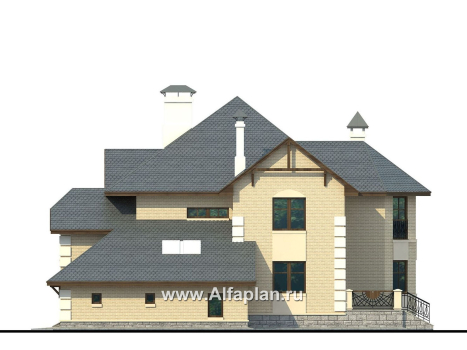

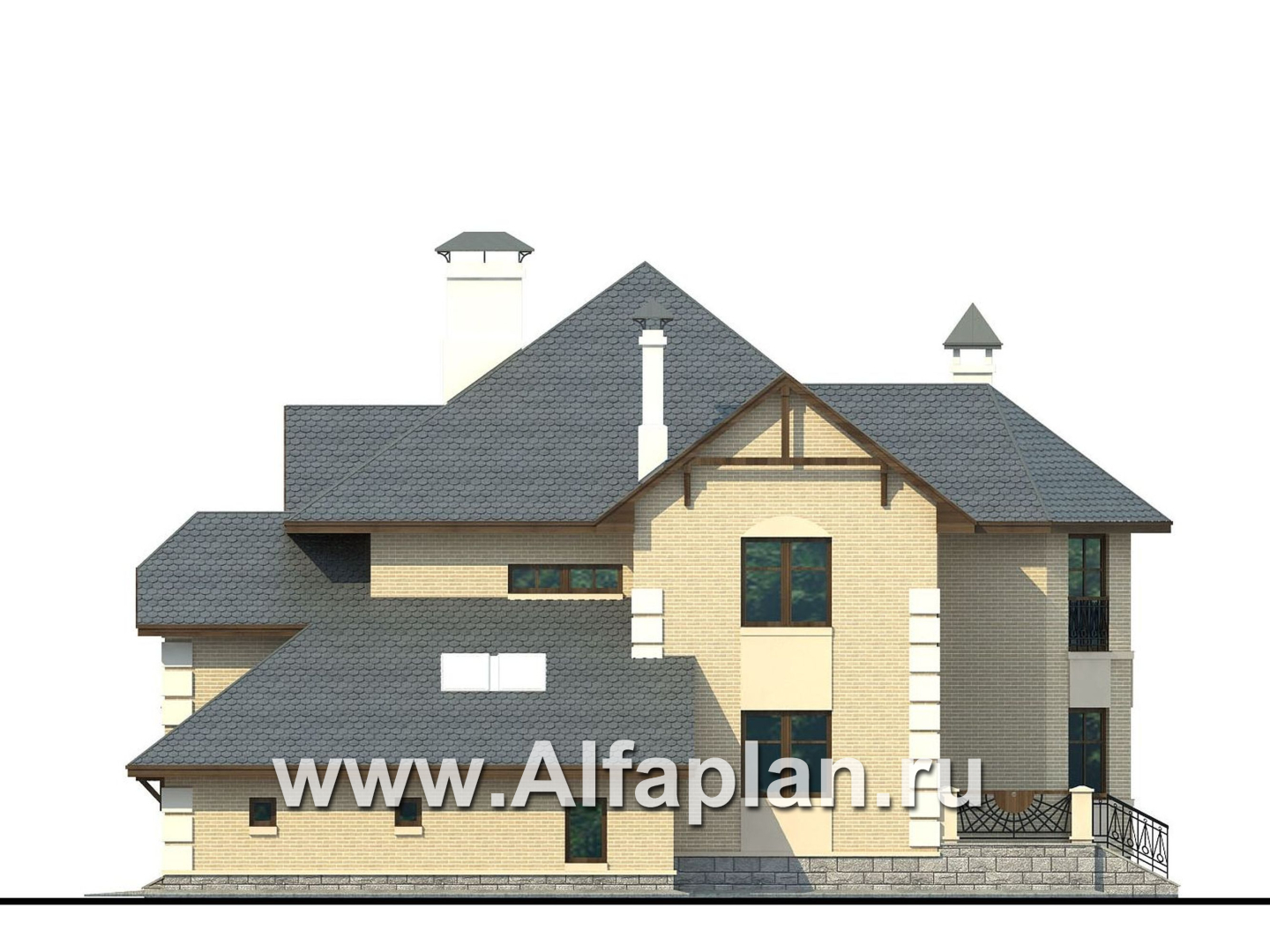

Вид справа
Вид справа

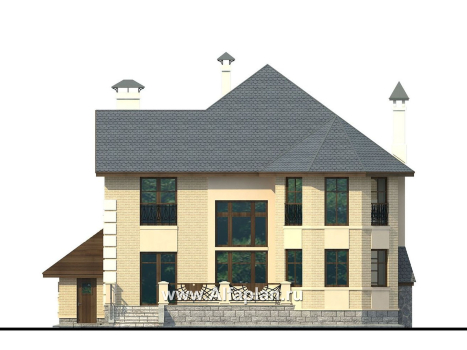

Вид сзади
Вид сзади

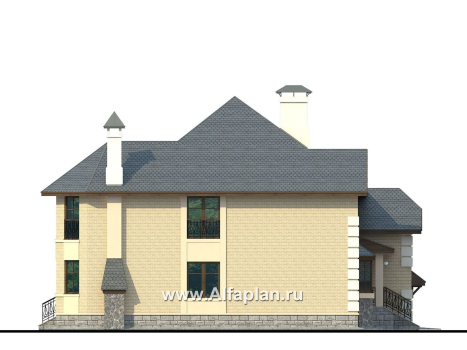

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

65.8  м3
Тип наружных стенкирпич (380 мм) или газобетон (375мм) (альтернативно)

107.7/106.3  м3
Тип внутренних стенкирпич/газобетон

45.5/44.9  м3
Тип перекрытиймонолитные ж/б

9.2 + 19.0 + 22.5  м3
Крышастропильная конструкция

Тип кровлибитумная черепица

342.4  м2
Наружная отделкаоблицовочный кирпич, штукатурка

252.0  м2
Наружная отделка цоколяоблицовочный камень 44.5 м

Габаритные размеры домабез террас и наружных лестниц

15.5х18.2  м
Высота домаот пола 1-го этажа

10.65  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Мощность котлас бойлером горячей воды

60кВт
Расчетная электр. нагрузкас учетом ЭЛЕКТРОПЛИТЫ

16.7 кВА
Утеплительминеральная вата




Этот загородный дом привлечет внимание не только своей комфортностью и вместительностью, но и выразительными фасадами. Возведение наружных стен дома предусматривает альтернативу материалов – можно использовать либо кирпич, либо газобетонные блоки, так что коттедж можно условно занести в группу «проекты домов из кирпича и из газобетона». Внешний облик главного фасада подчеркнуто строг из-за примененных четких  геометрических пропорций  внешнего декора. Цветовая гамма отделочного материала также в классических оттенках. Отделочный камень цоколя, ступенек, крыльца и нижней части эркера – как нельзя более удачно вписывается  в эту гамму. Крыша коттеджа мансардного типа, кровля - из битумной черепицы.

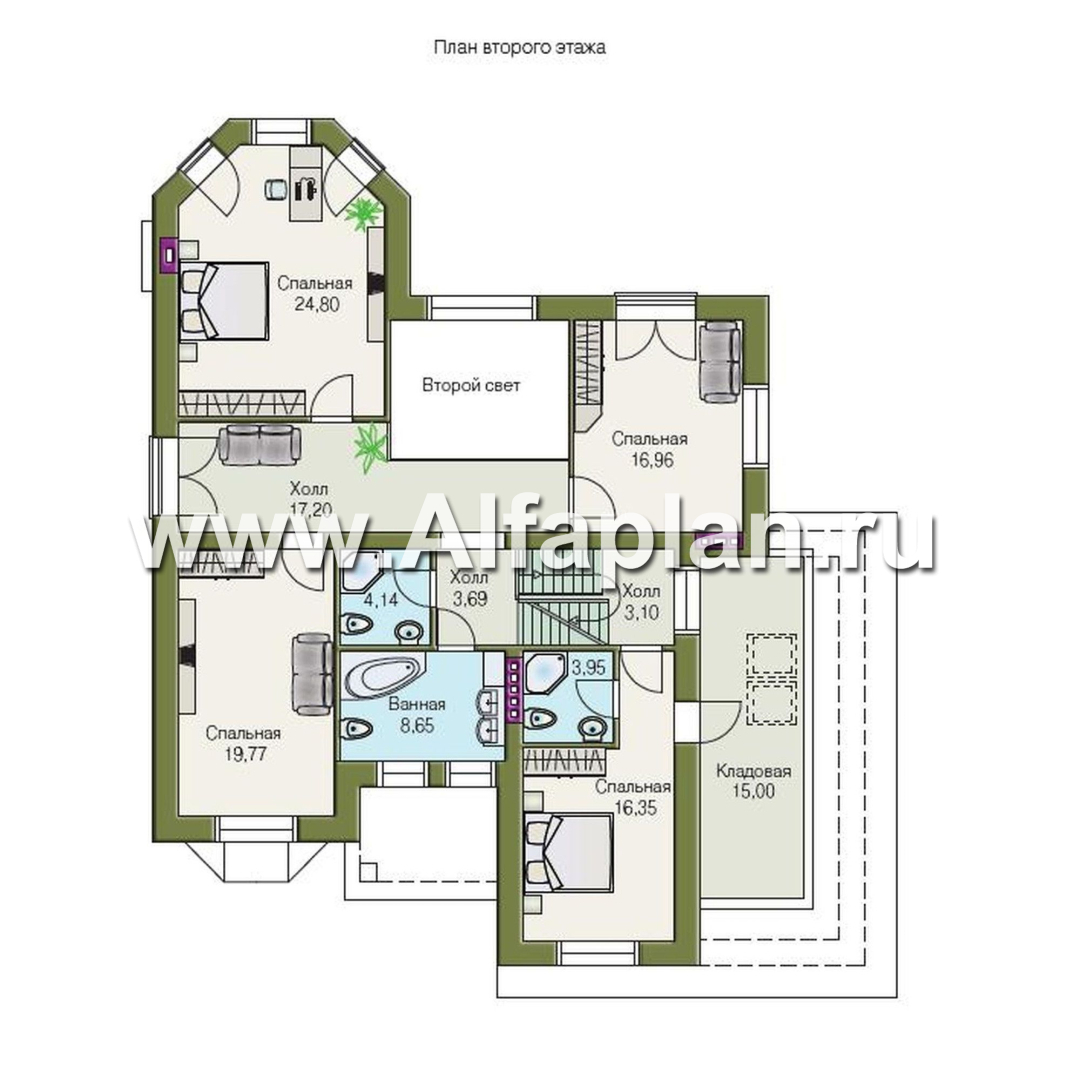

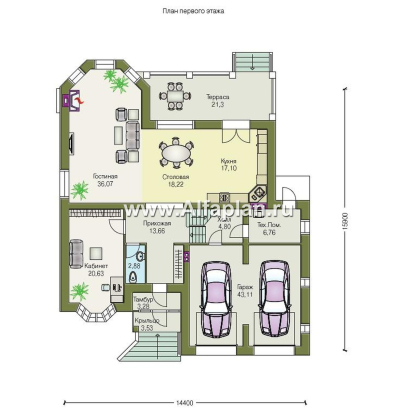

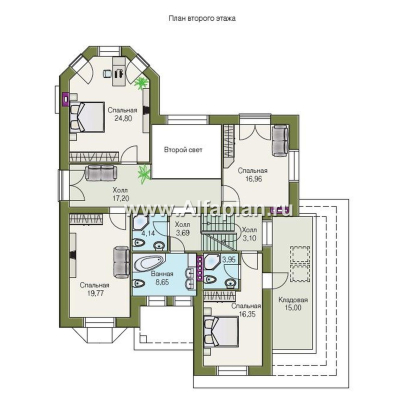

В доме по проекту предусмотрено три входа. Главный вход располагается с центрального фасада, второй - через террасу и третий - из технического помещения гаража.  Проектом предусмотрены два жилых этажа. Подвал в доме отсутствует. В основании заложена монолитная плита из железобетона, позволяющая вести строительство на сложных грунтах. Чердак не эксплуатируется. На первом этаже к жилой части дома пристроен гараж на два автомобиля и котельная (в проекте она названа техническим помещением). Жилая часть дома представлена просторной гостиной, совмещенной с кухней-столовой и гостевой комнатой. Из кухни есть выход на  открытую террасу.  Над столовой организован второй свет, визуально увеличивающий это пространство и добавляющий изысканности интерьеру. Если гостевое пространство покажется избыточным по площади, то его можно разделить перегородкой, выделив гостиную в самостоятельное помещение. На втором этаже предусмотрены четыре спальни и три ванные комнаты. Холл  второго этажа достаточно вместительный и светлый,  что позволило устроить рядом с окном  уютную зону отдыха. Одна из ванных сблокирована со спальней, расположенной над гаражом. При необходимости второй свет можно перекрыть и получить еще одну небольшую жилую комнату. В мансардном пространстве над гаражом есть место для кладовой.

Существует проект дома похожей планировки — 49В, так что если вас не устроили прочие проекты домов нашего каталога, а хотелось бы остановиться именно на удачной вариации проекта 93А, смотрите именно этот образец – 49В.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Александр из города Белокуриха написал(а) 17.05.2014:

Добрый день! Хочу заказать этот проект, но есть несколько вопросов. 1. Так как дом для нашей семьи немного великоват, возможно ли убрать комнату над гаражом, не испортит ли это вид дома? Мы готовы отказаться от кладовой над гаражом, если при отказе данной комнаты придется подкорректировать угол наклона крыши гаража для сохранения эстетического вида фасада дома. 2. Так как хотим дом без цоколя, возможно ли при этом какой-нибудь вариант погреба в гараже? 3. Возможно ли немного уменьшить длину дома, сохранив при этом общий красивый вид со стороны? И во сколько обойдутся все эти изменения?

Здравствуйте, Александр! Изменение габаритов и конфигурации здания потребует не просто корректировки, а полной переработки проекта. За такую работу мы не возьмемся. Разработанный нами типовой проект погреба для таких фундаментов, как мелкозаглубленная монолитная плита позволяет, пользуясь приведенными в нем решениями, самостоятельно, силами строителей построить погреб "по месту". В т.ч. он может быть размещен и под гаражом, но, следует учитывать, что в этом случае потребуется большее заглубление, т.к.. гараж расположен ниже жилой части дома.

Елена из города Красноярск написал(а) 26.04.2014:

Здравствуйте! Очень понравился проект дома 93А. Возможно ли внести в проект такие изменения: кабинет, прихожую, гараж оставить в исходном виде, а гостиную с эркером и кухню поменять местами? Конечно немного измениться и 2й этаж. Но что будет с крышей? Она сильно измениться?

Елена, здравствуйте.
Благодарим за внимание к нашим проектам и обращение в нашу студию.
Вужный Вам вариант планировки Вы можете ивидет в следующих проектах:121А, 126А
 Эти проекты также, как и 93А имеют плностью готовые комплекты рабочих чертежей.
--
Юлия из города Муром написал(а) 20.01.2014:

добрый день! Возможно ли добавить цоколный этаж и увеличить дом по ширине, т. к. хотелось бы иметь более просторную гостиную, террасу сделать под крышей? В какие сроки это возможно сделать? Спасибо.

Юлия, здравствуйте.
Благодарим за внимание к нашим проектам и обращение в нашу студию.
Вариант с цокольным этажом у нас есть, посмотрите, пожалуйста, проект 93АС . Габаритные размеры дома изменениям не подлежат. На проектном уровне это означает разработку фактически нового проекта.
