152E

"Монрепо" - компактный дом с гаражом-навесом на два авто

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
172.10161.987.52
Площадь гаража - навеса, м2
49.0 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)34000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000



Вид спереди
Вид спереди

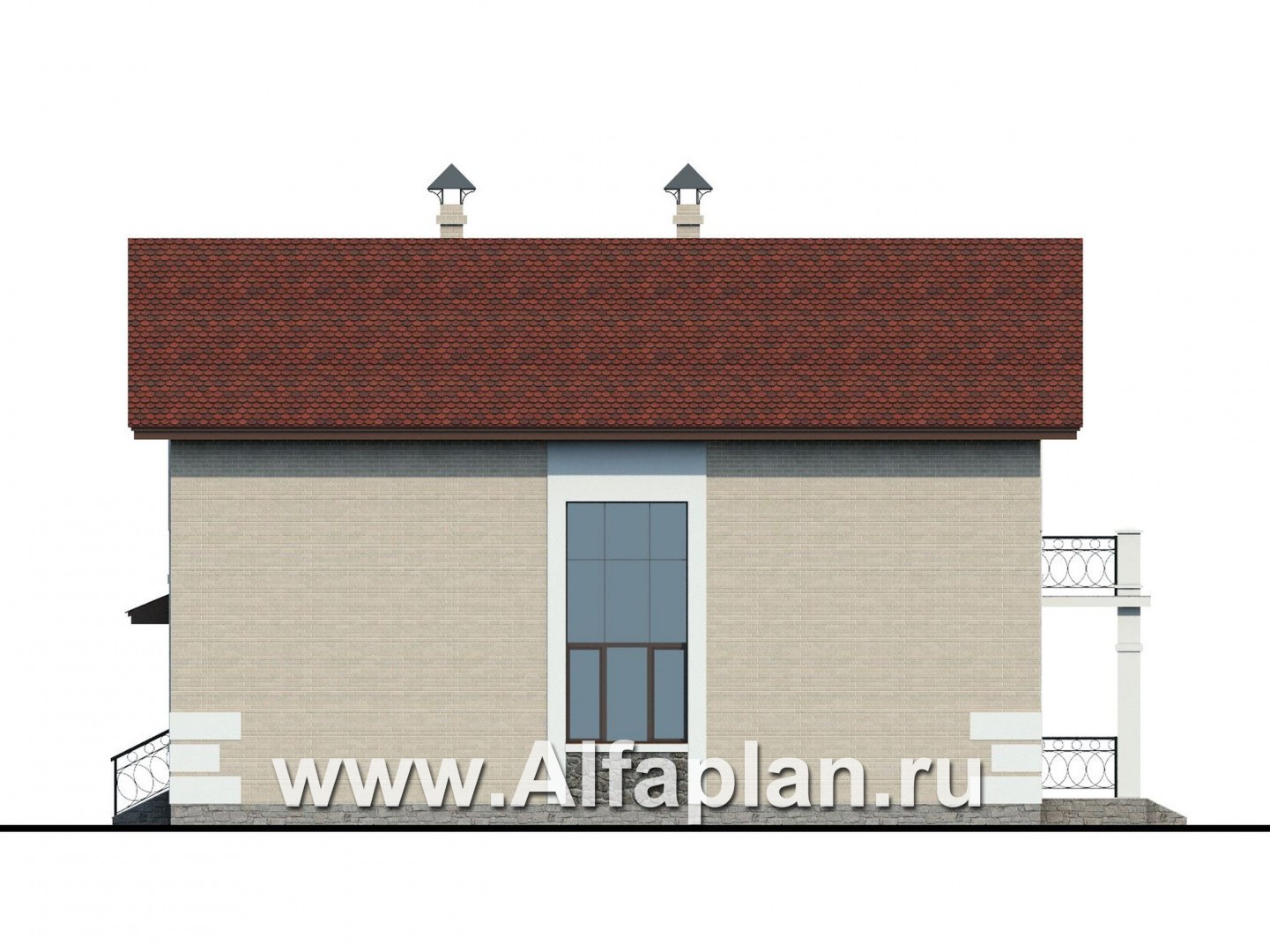

Вид справа
Вид справа

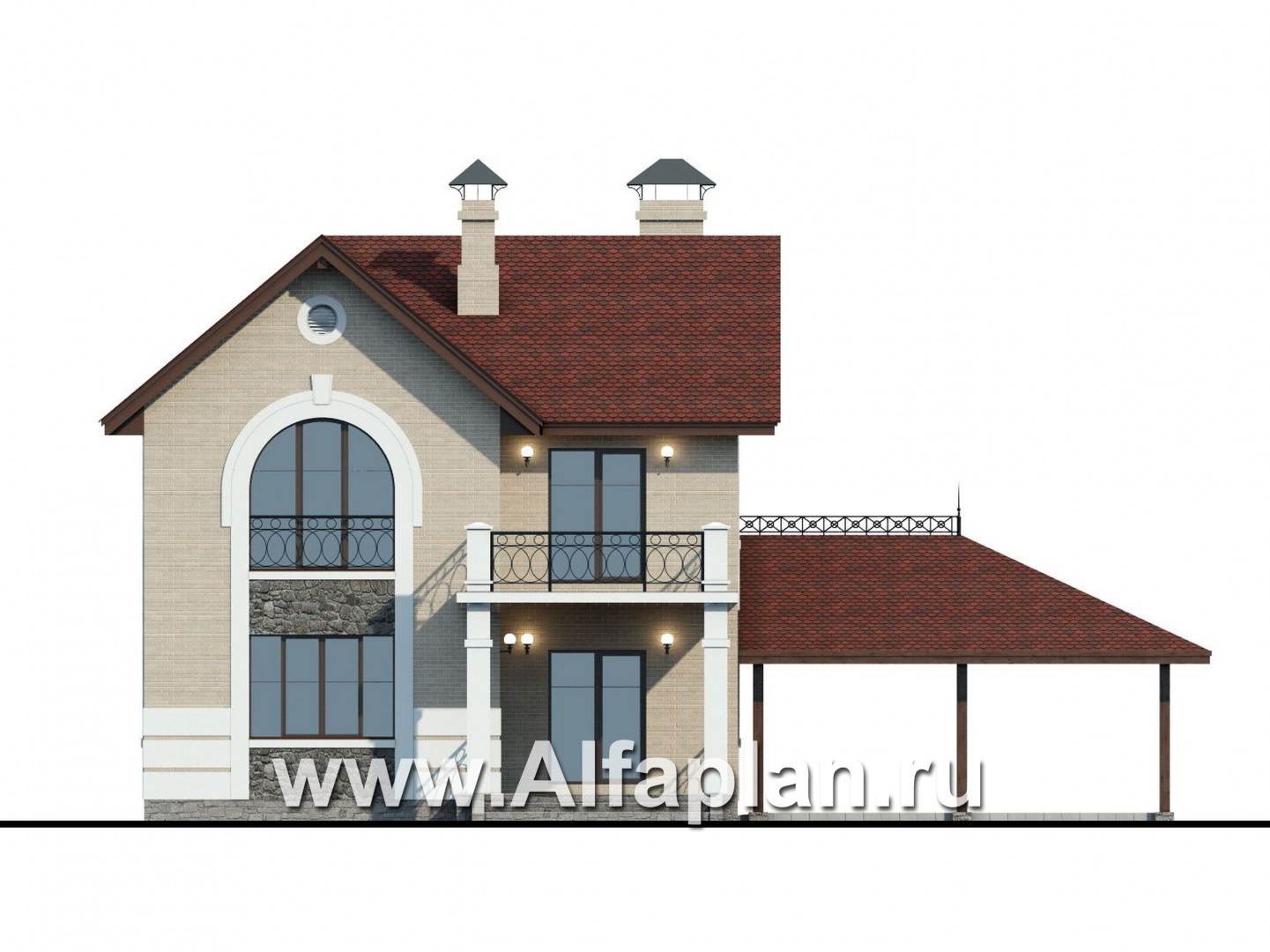

Вид сзади
Вид сзади

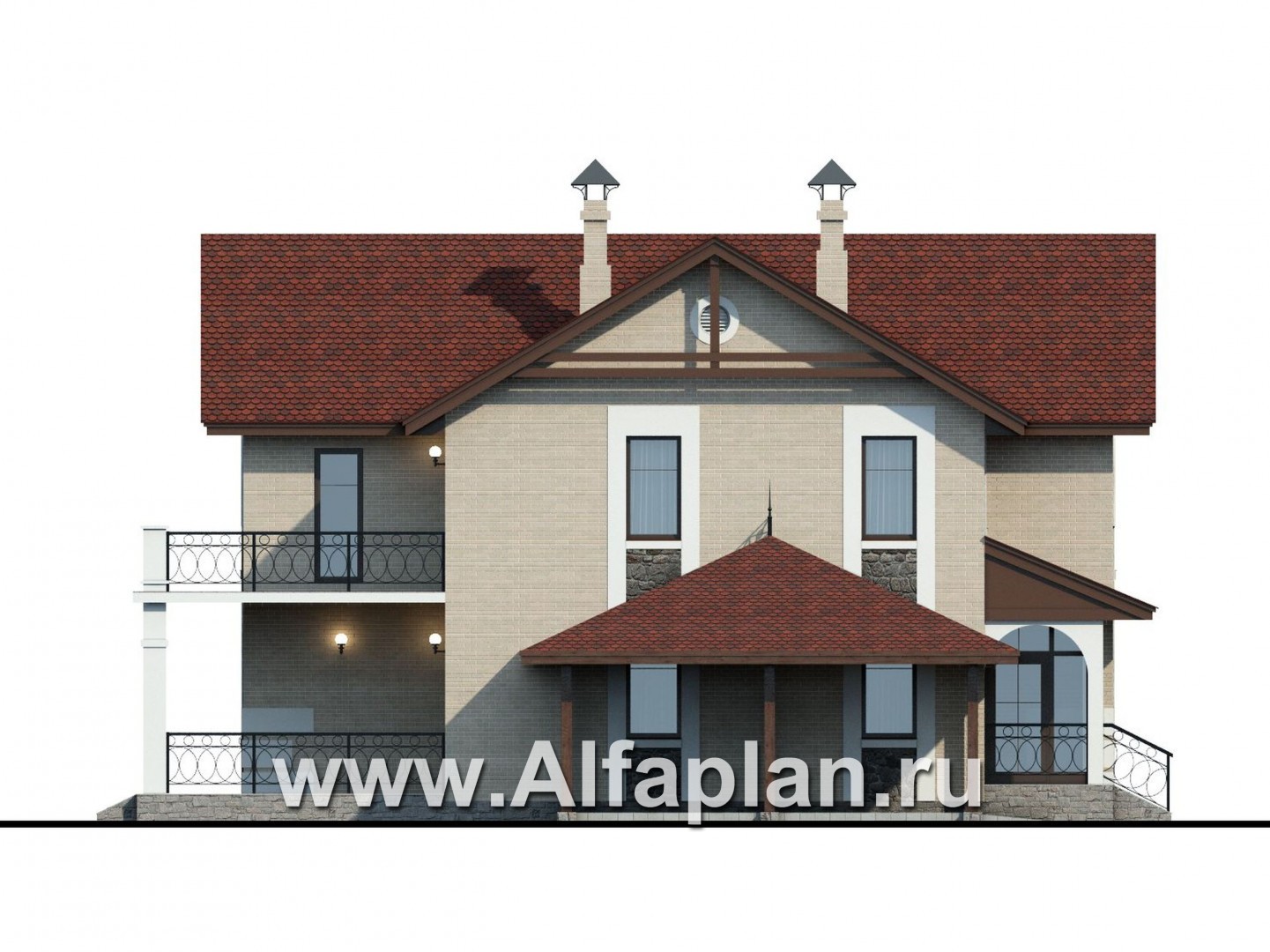

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

40.33  м3
Тип наружных стенкирпич или газобетон (альтернативно)

101.3/100.0  м3
Тип внутренних стенкирпич или газобетон (альтернативно)

16.85/16.65  м3
Тип перекрытиймонолитные ж/б над 1 эт. по деревянным балкам - над 2 эт.

17.5  м3
Крышастропильная конструкция

Тип кровликерамичекая черепица

192.5 +  м2
Наружная отделкалицевой кирпич, щтукатурка

246.85/38.3  м2
Наружная отделка цоколяоблицовочный камень

Габаритные размеры домаБез навеса и террасы

9.5 х 14.0  м
Высота домаот пола 1-го этажа

8.96  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.92  м
Высота мансардного скосанет

Мощность котлаквт

40.0
Расчетная электр. нагрузкакВА

17.2
Утеплительминеральная вата

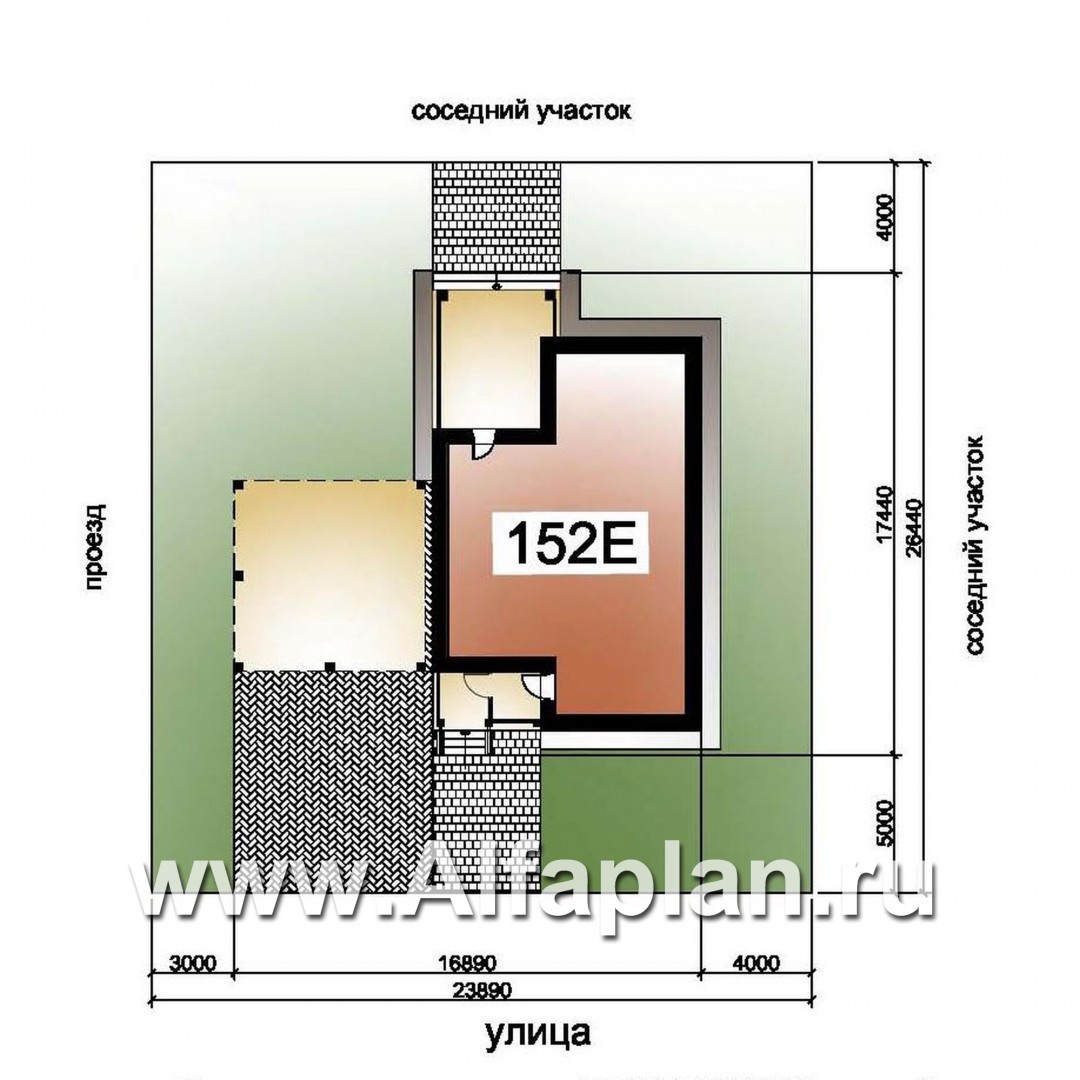

Найти на сравнительно узком участке место не только для комфортабельного дома, но и для двух автомобилей, – непростая задача. И все же ее удалось с блеском решить!

Этот кирпичный (или газобетонный) дом кажется очень небольшим – из-за малой ширины  переднего и заднего фасадов. Представление об истинных размерах постройки можно получить лишь при взгляде сбоку, то есть дом имеет форму прямоугольника.

Основным элементом главного фасада является высокий эркер: его форма кажется еще более вытянутой благодаря силуэту арки, образованному формой окна на втором этаже и вертикальными декоративными элементами. «Арочная» тема повторяется в очертаниях главного входа и остекленного холла.

Зрительно «облегчают» силуэт дома многочисленные кованые детали. Это цветочницы (они же ограждения) в окнах второго этажа, лестничные перила, а также решетки, оформляющие балкон, террасу и кровлю навеса для автомобилей.

Однако легкость не перерождается в легковесность – за счет горизонтально ориентированных элементов декора: благодаря этому приему габариты дома визуально увеличиваются. В качестве отделочного материала, помимо штукатурки, использован  рустовый камень, имитирующий старинную кладку: он как никакой другой рождает ощущение солидности и надежности. Схожие эмоции вызывает и многоярусная кровля, которая, благодаря навесу для двух автомобилей, является весьма массивной. Она крыта черепицей роскошного шоколадного оттенка, натуральной или битумной. Как вариант, возможно использование металлочерепицы.

Существуют проекты домов с навесом лишь для одного авто (152B) или вовсе без автомобильного навеса (152A).

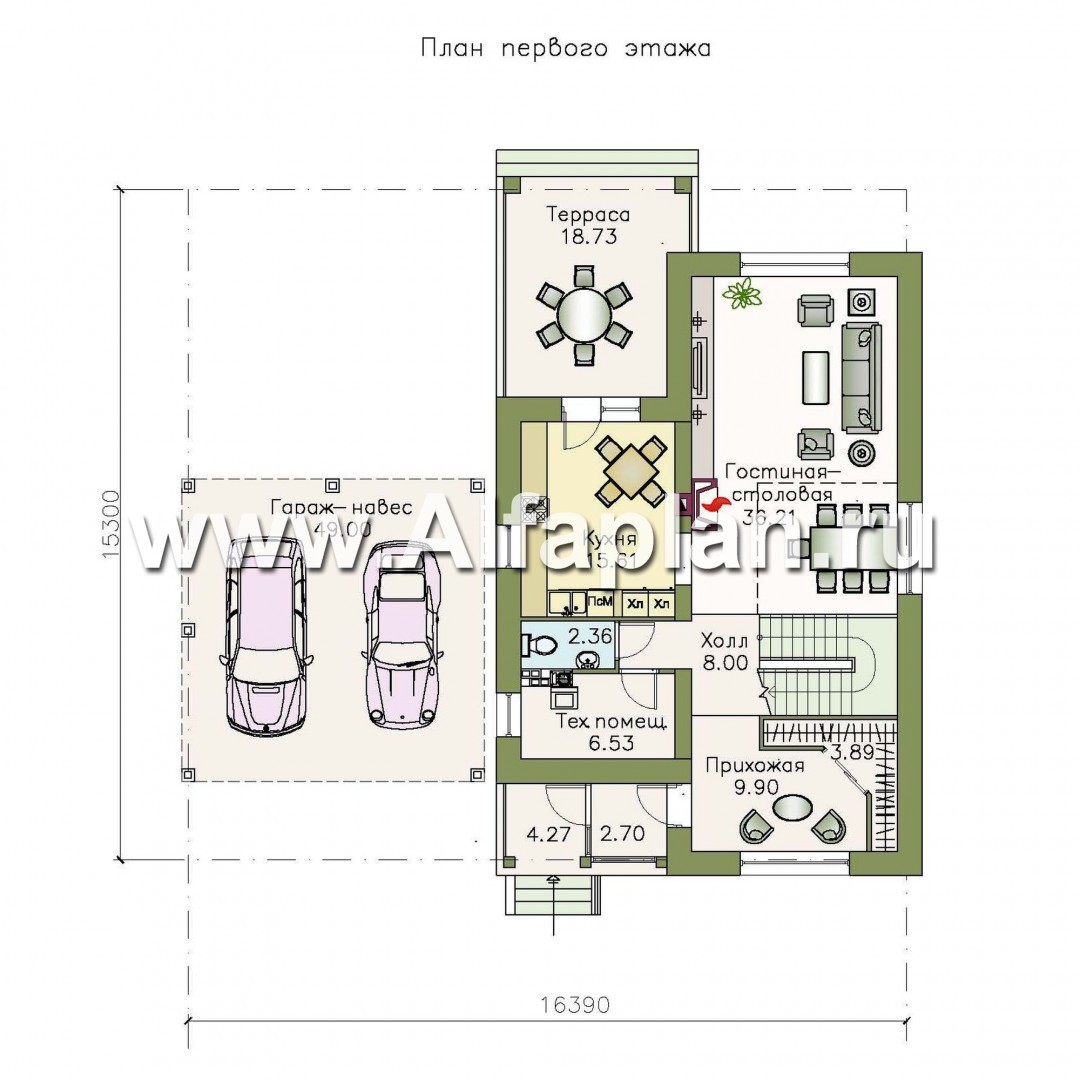

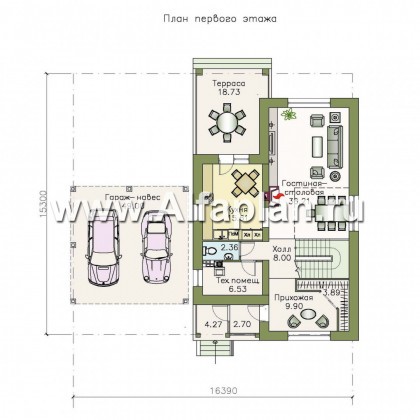

Основное пространство первого этажа этого дома из газобетона (или кирпича) отдано под гостевую группу. Это прихожая, холл с лестницей на второй этаж и гостиная-столовая с камином, причем обеденная зона выполнена в двухсветном пространстве. Эти три помещения образуют прямоугольник: можно разделить его перегородками или создать большую студию.

Гостиная-столовая  сообщается с кухней, которая, в свою очередь, имеет выход на террасу.

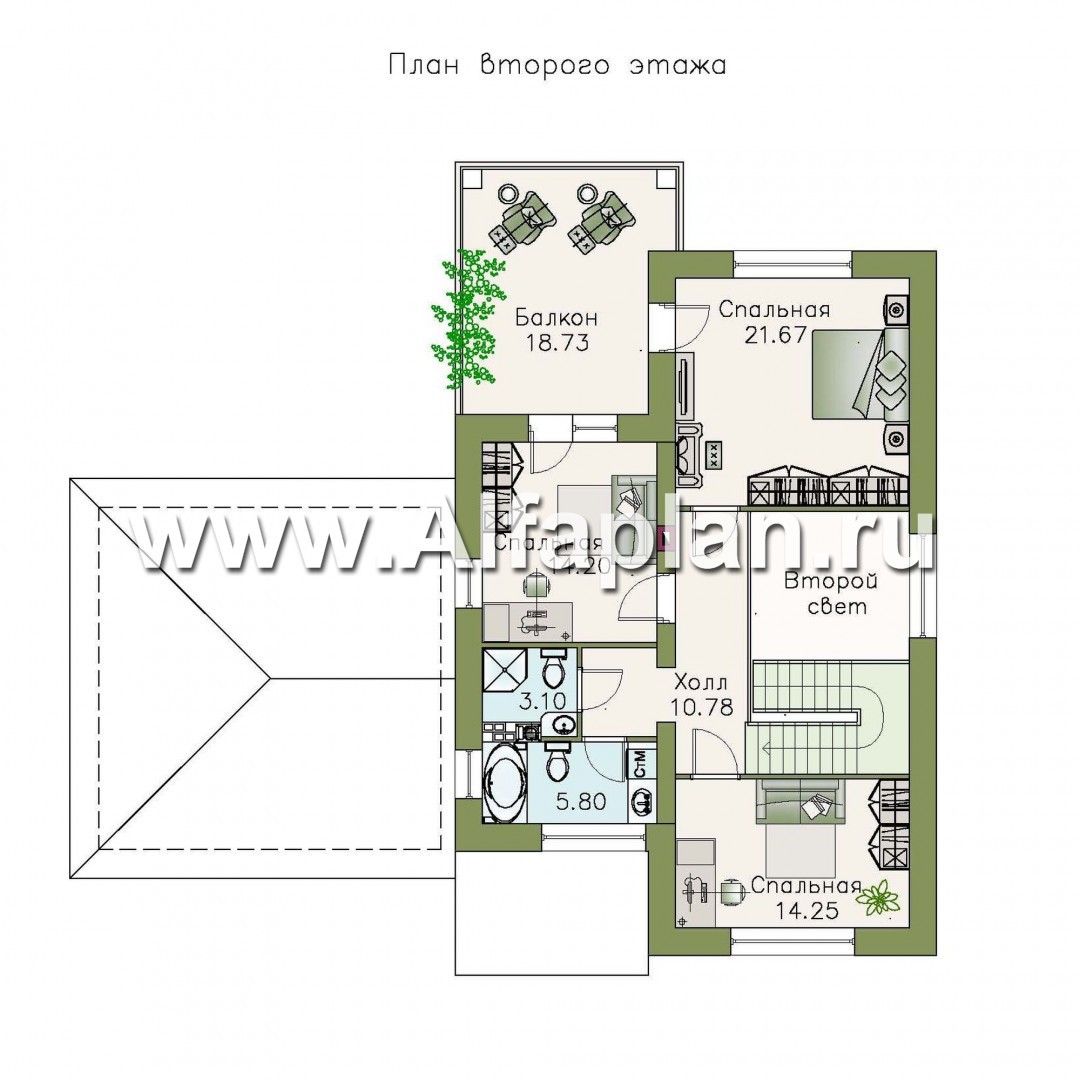

На втором этаже, согласно проекту дома, размещаются три спальни. Две из них являются смежными и имеют выходы на общий балкон. Третья спальня – изолированная. Все помещения приватной зоны сгруппированы вокруг холла, особую привлекательность которому придает второй свет.
