16E 3D

«Метц» - комфортный загородный дом

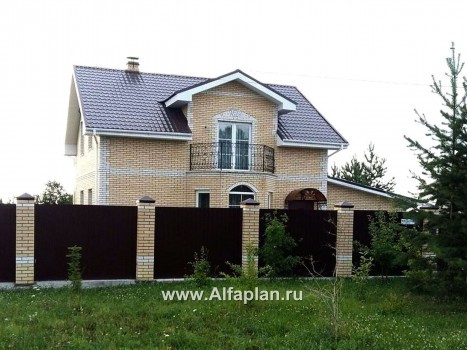

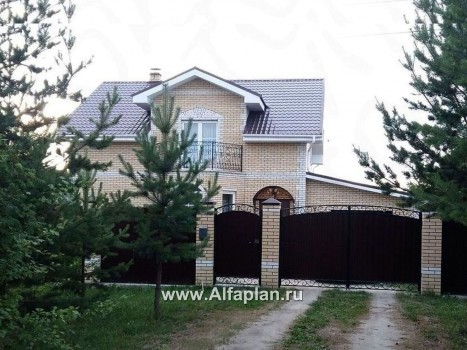

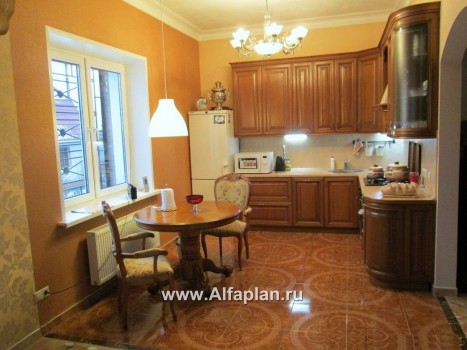

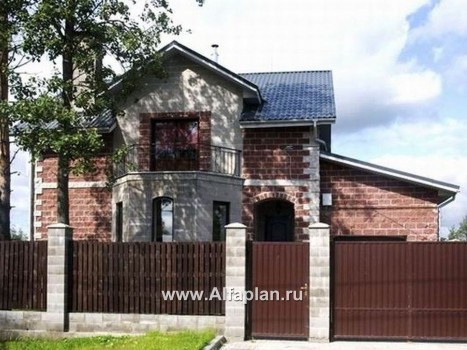

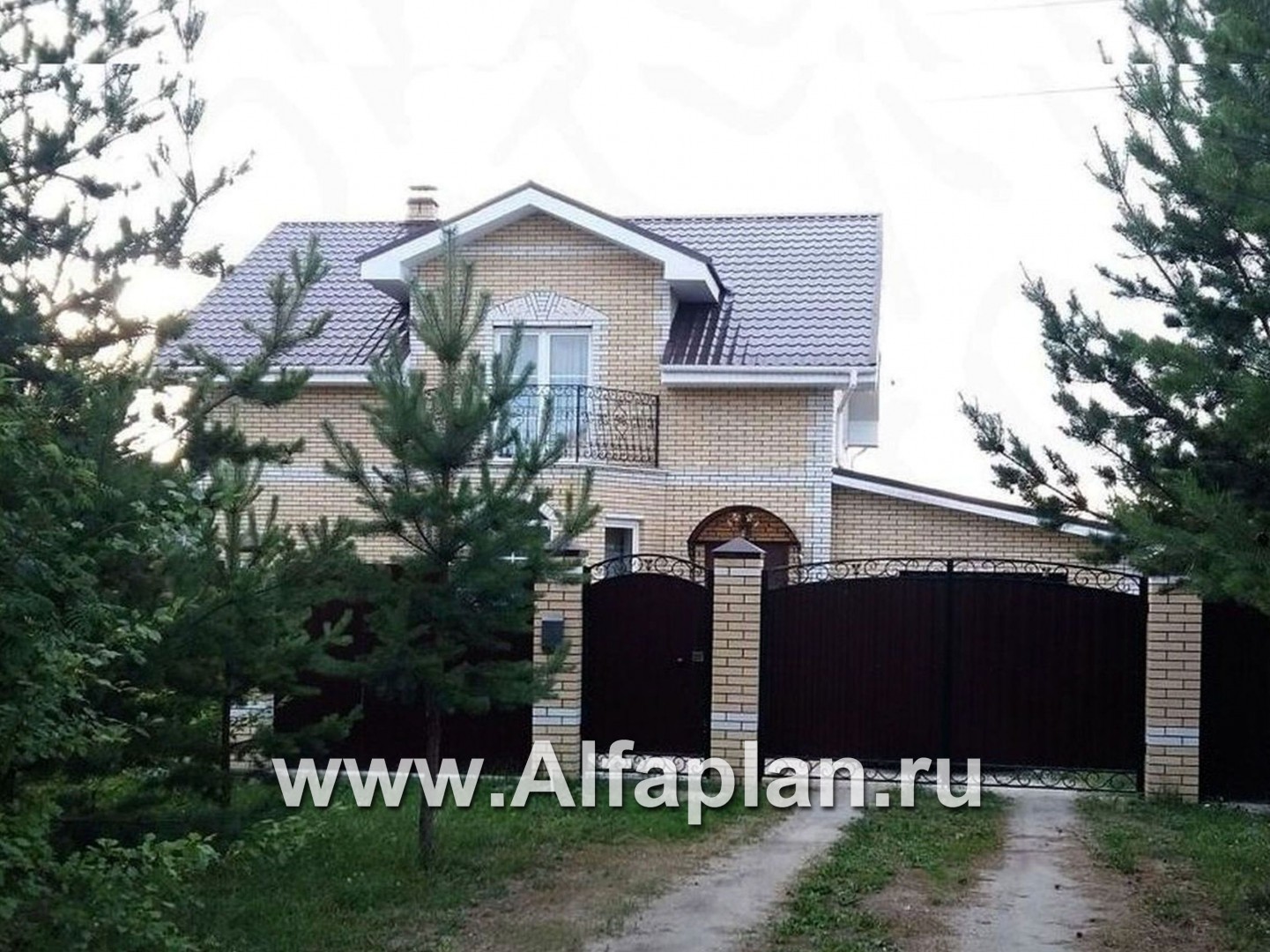

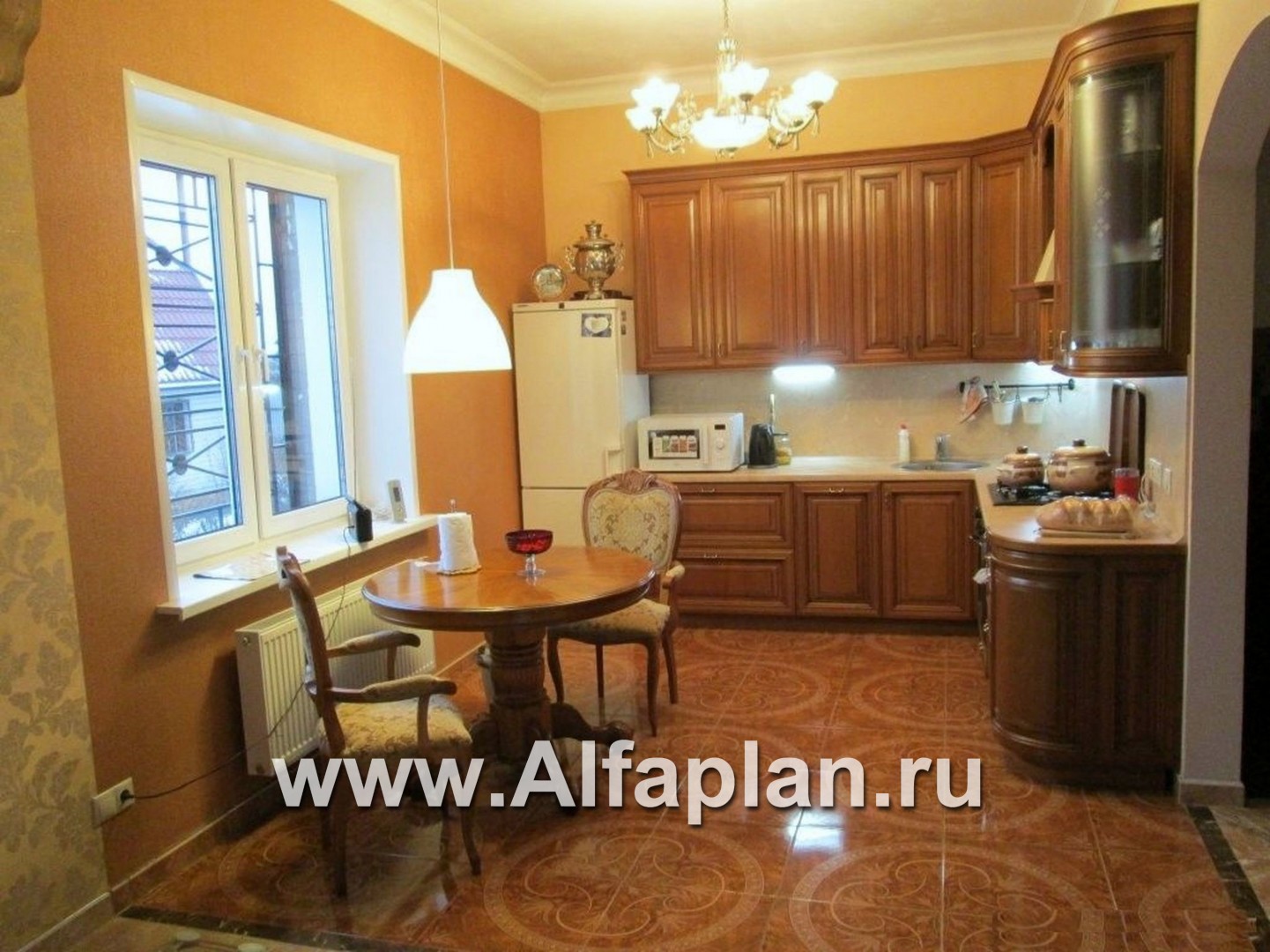

Дополнительные изображенияФотогалерея Зеркальный вариант проекта

общая площадь дома, м2жилая площадь дома, м2
173.3079.1
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)31000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - монолитная ж/б плита5000

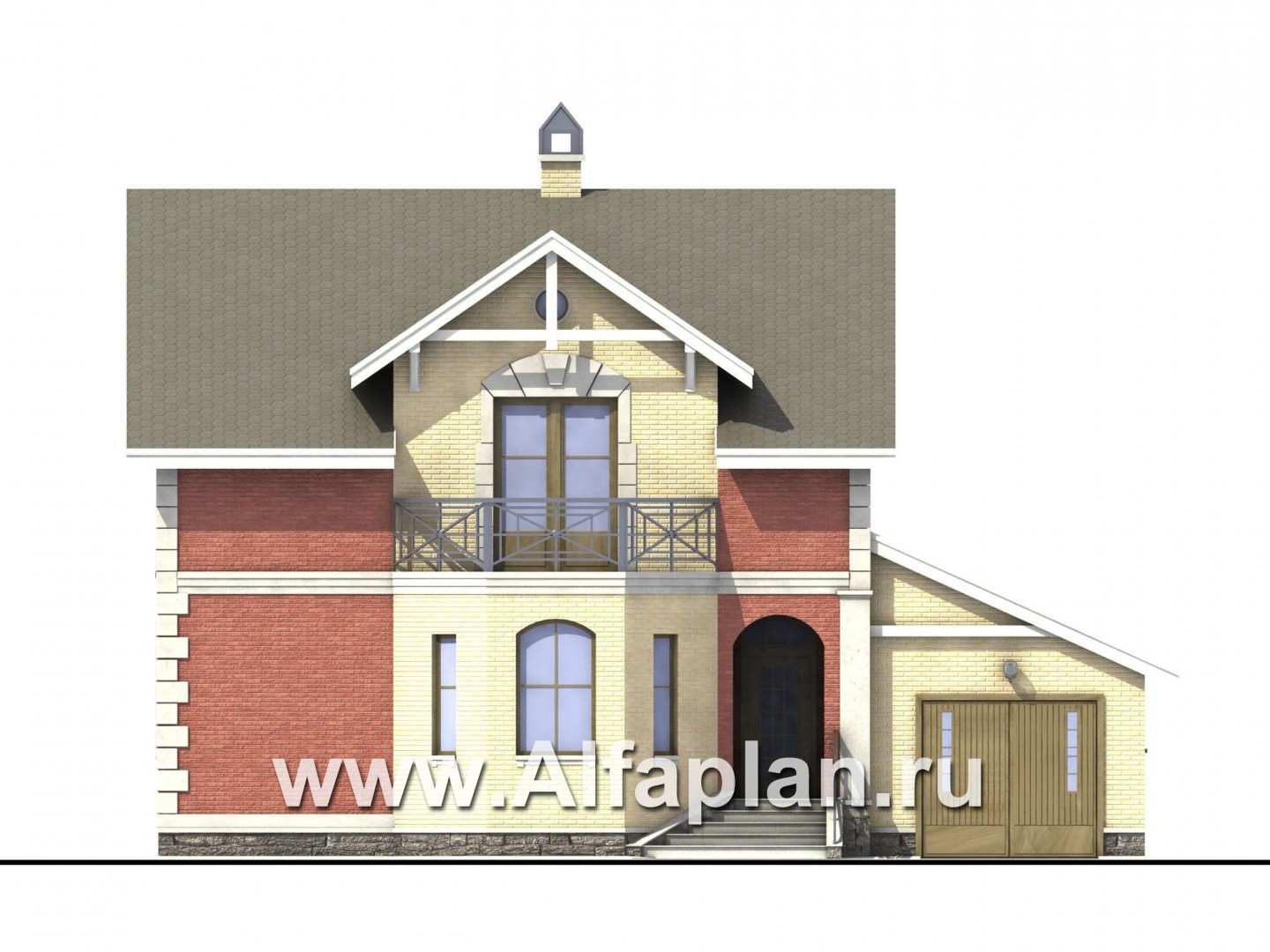

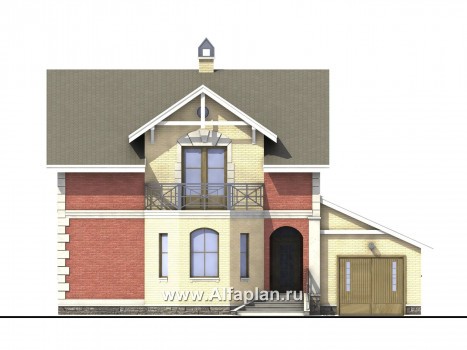

Вид спереди
Вид спереди

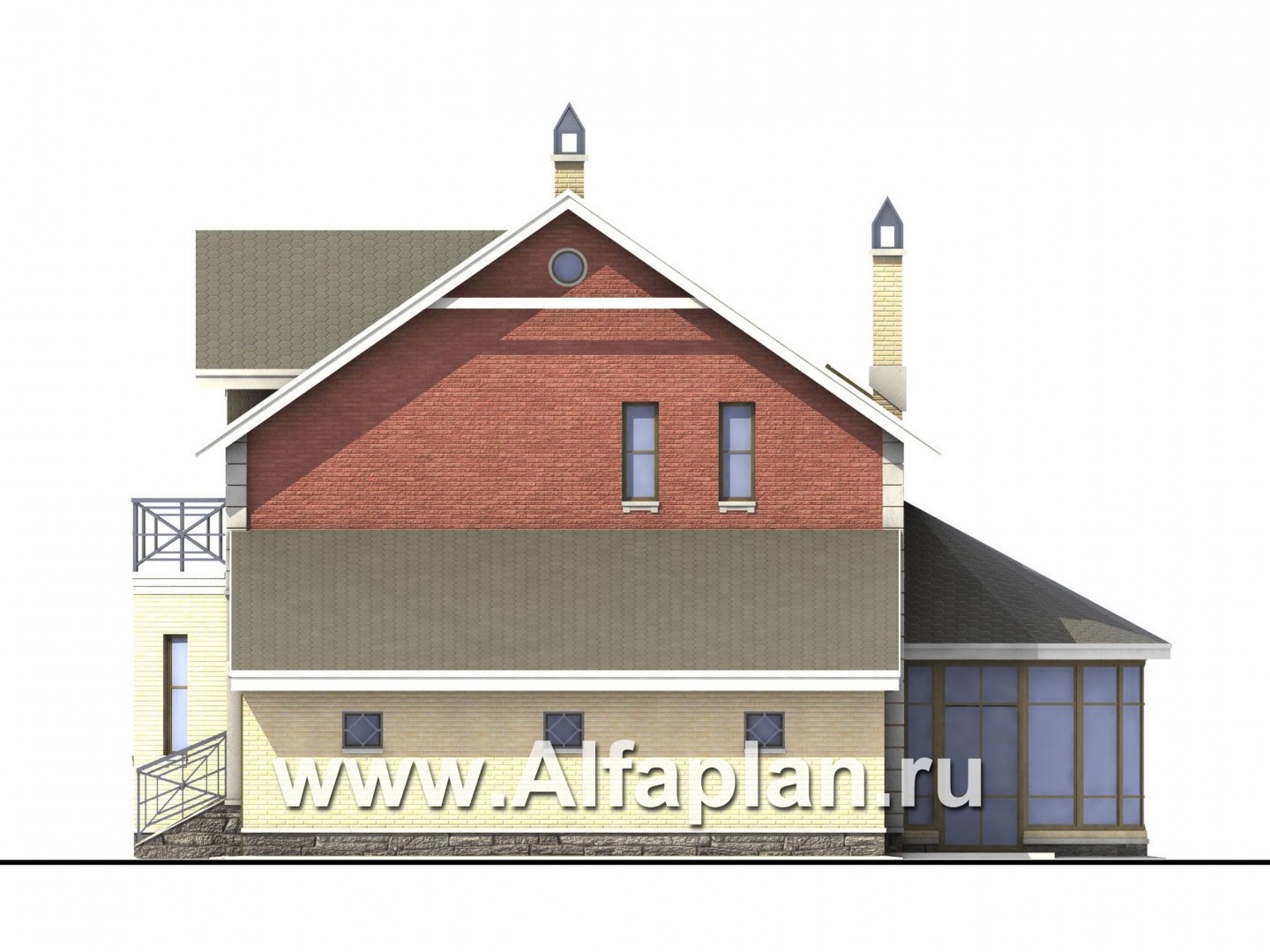

Вид справа
Вид справа

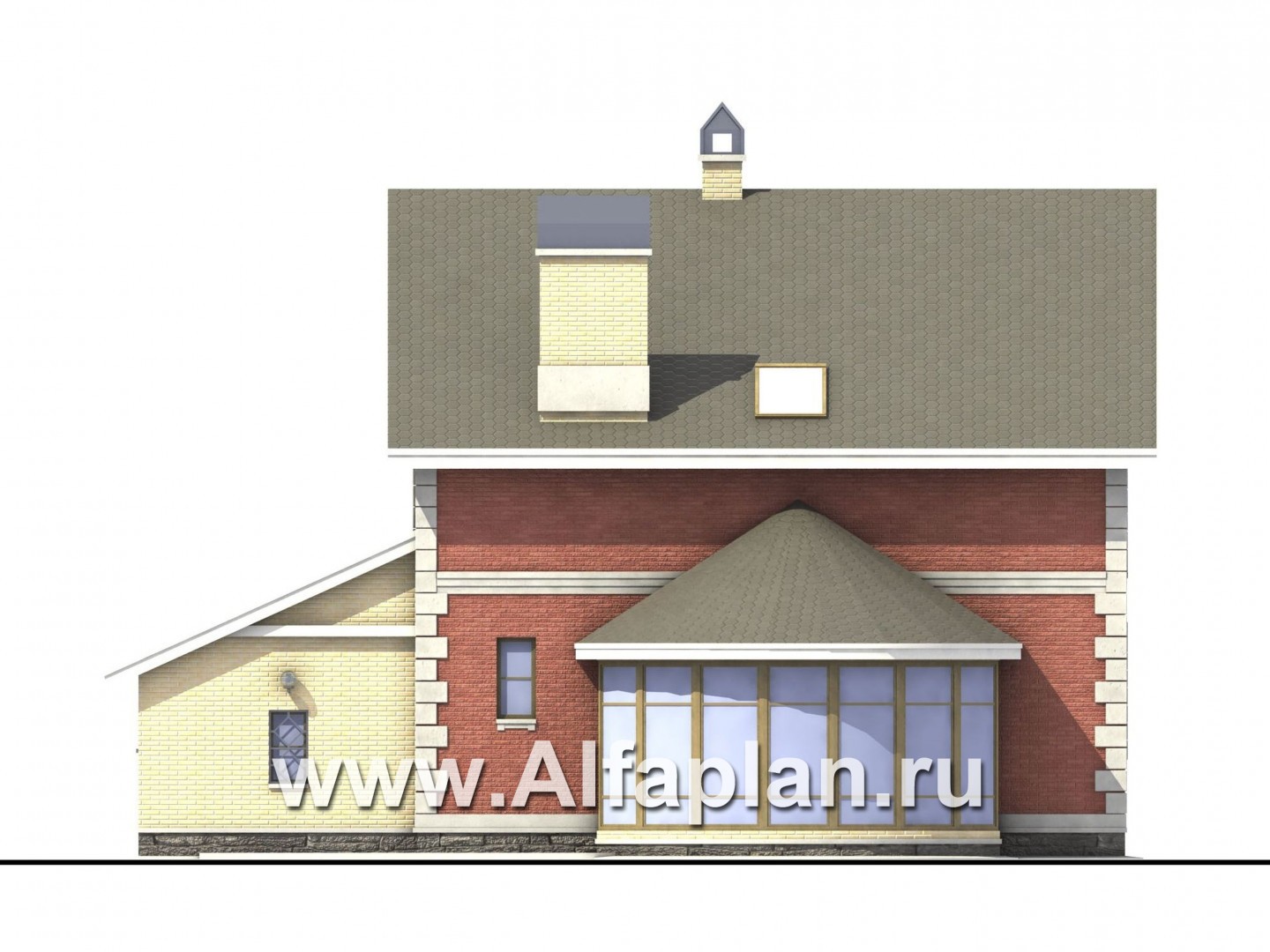

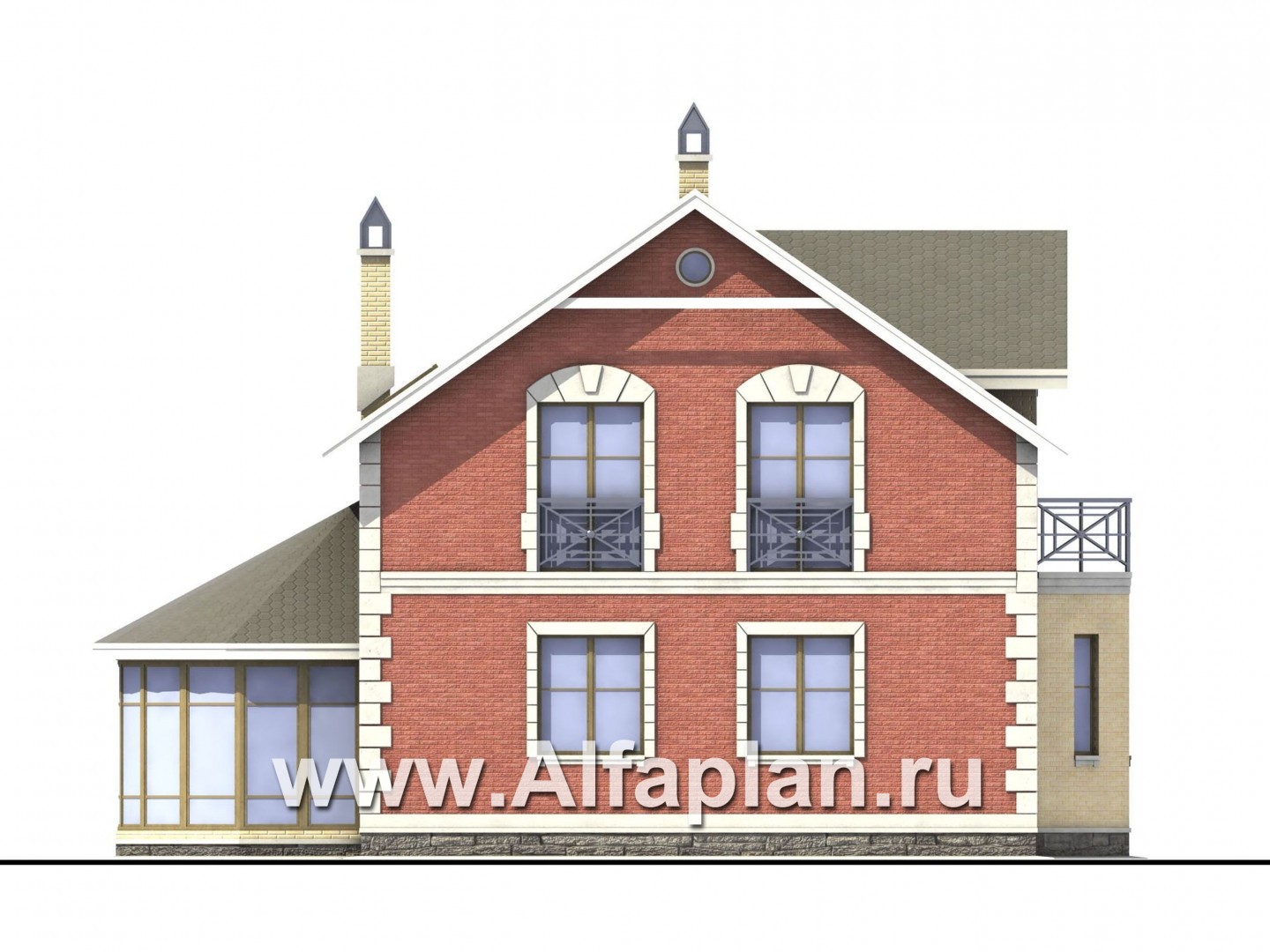

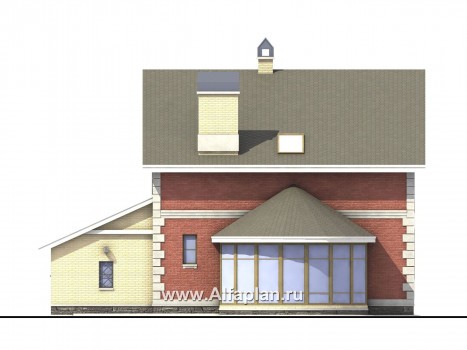

Вид сзади
Вид сзади

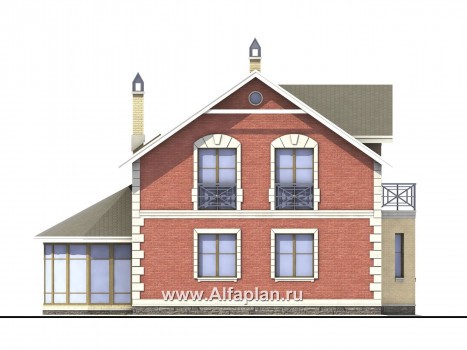

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментасборные ж/б

Тип наружных стенгазобетонные блоки, кирпич

85.0(дом)14(гараж)  м3
Тип внутренних стенкирпич

17.0  м3
Тип перекрытийпо деревянным балкам

Крышамансардная

Тип кровлибитумная черепица

210.0  м2
Наружная отделкалицевой кирпич, штукатурка

83.5+25.5  м2
Наружная отделка цоколянатуральный камень

Габаритные размеры домабез гаража и веранды

10.0 Х 10.75 (13.7 с гаражом)  м
Высота домаот пола 1-го этажа

8.450  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.8  м
Высота мансардного скоса1.6

Утеплительминеральная вата

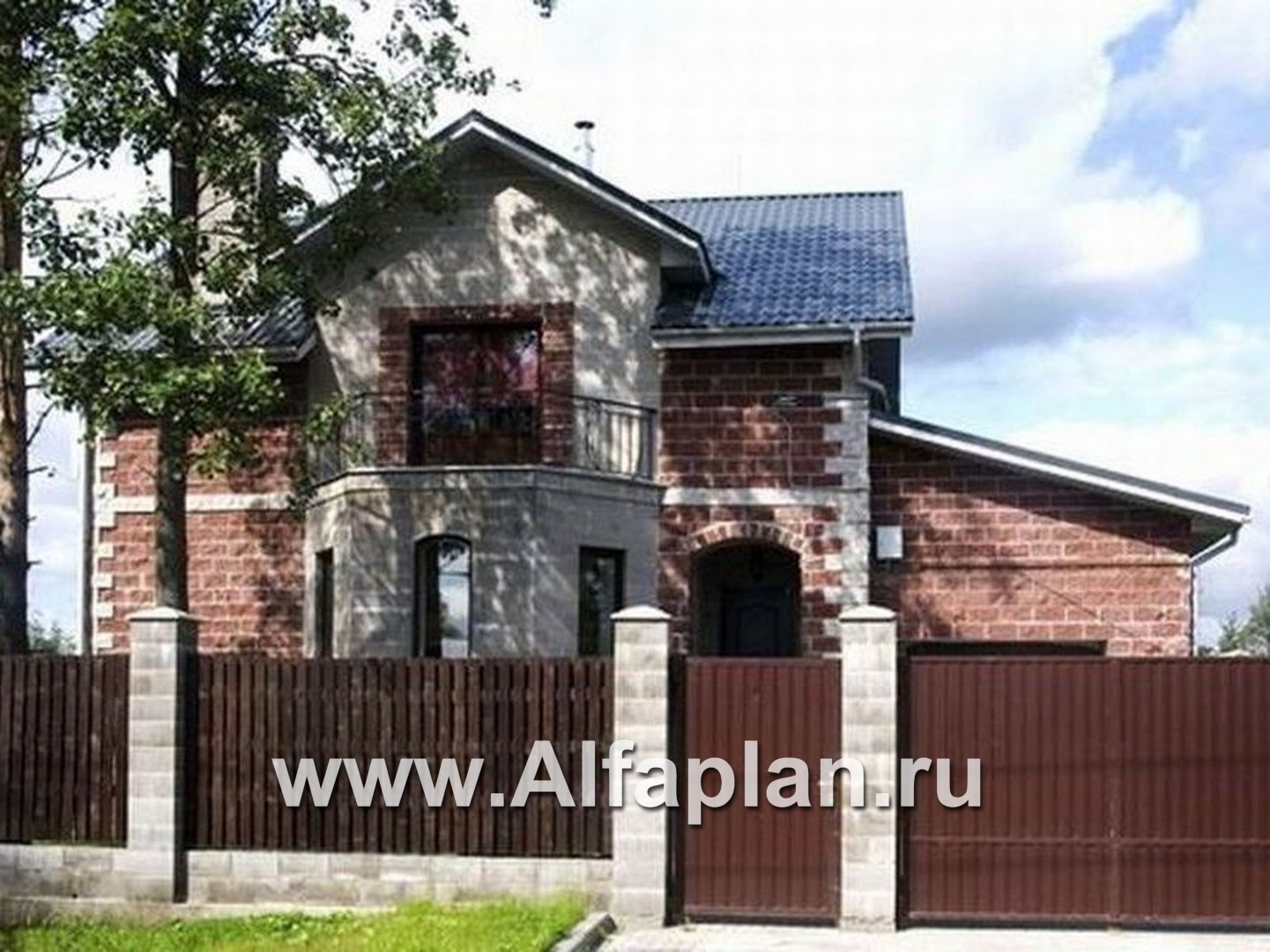

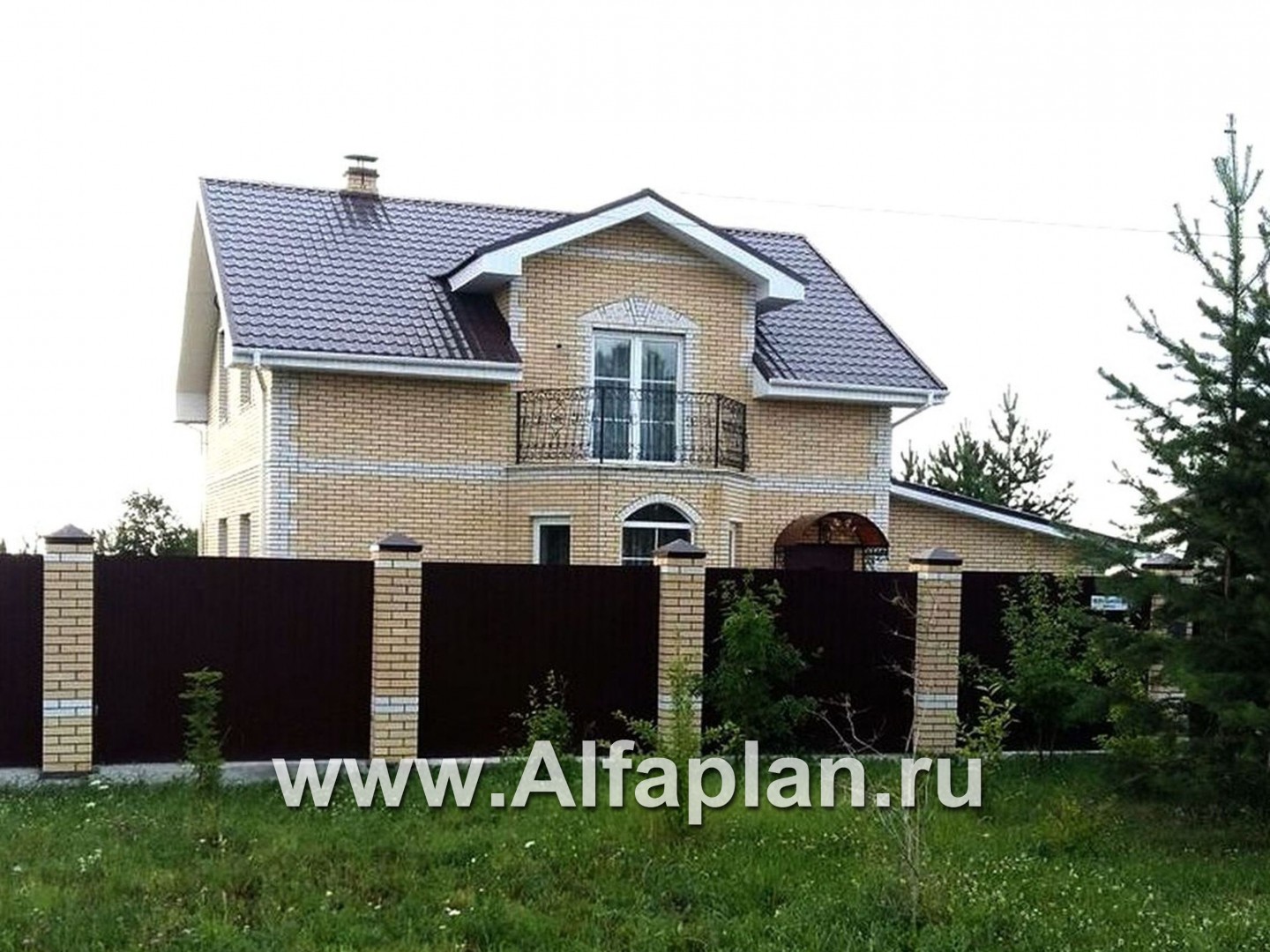

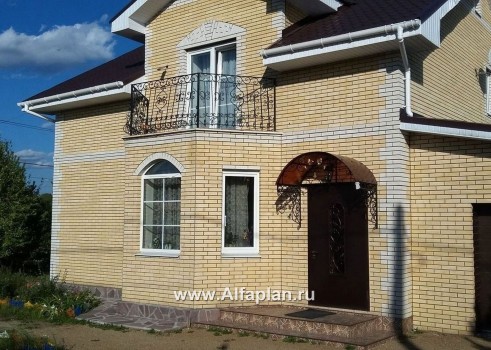

В этом доме есть все, что нужно для комфортной жизни, но при этом нет ничего лишнего, что приводило бы к неоправданным затратам. Сбалансированность комфорта и экономичности, рациональности и красоты - вот принципы, заложенные в проект.  По внешнему виду  это  образец классического  загородного коттеджа. Небольшой эркер, который выделен светлым облицовочным кирпичом, не только прибавляет площади, но и придает дому изысканный вид. Светлый кирпич также применен в отделке гаража. Кирпич или газобетон заложены в конструкцию наружных стен. Поэтому этот проект можно отнести и к кирпичным домам и к домам из газобетона.

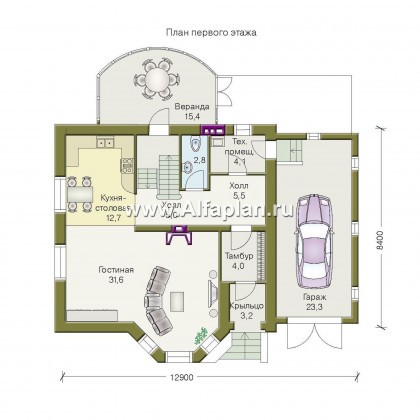

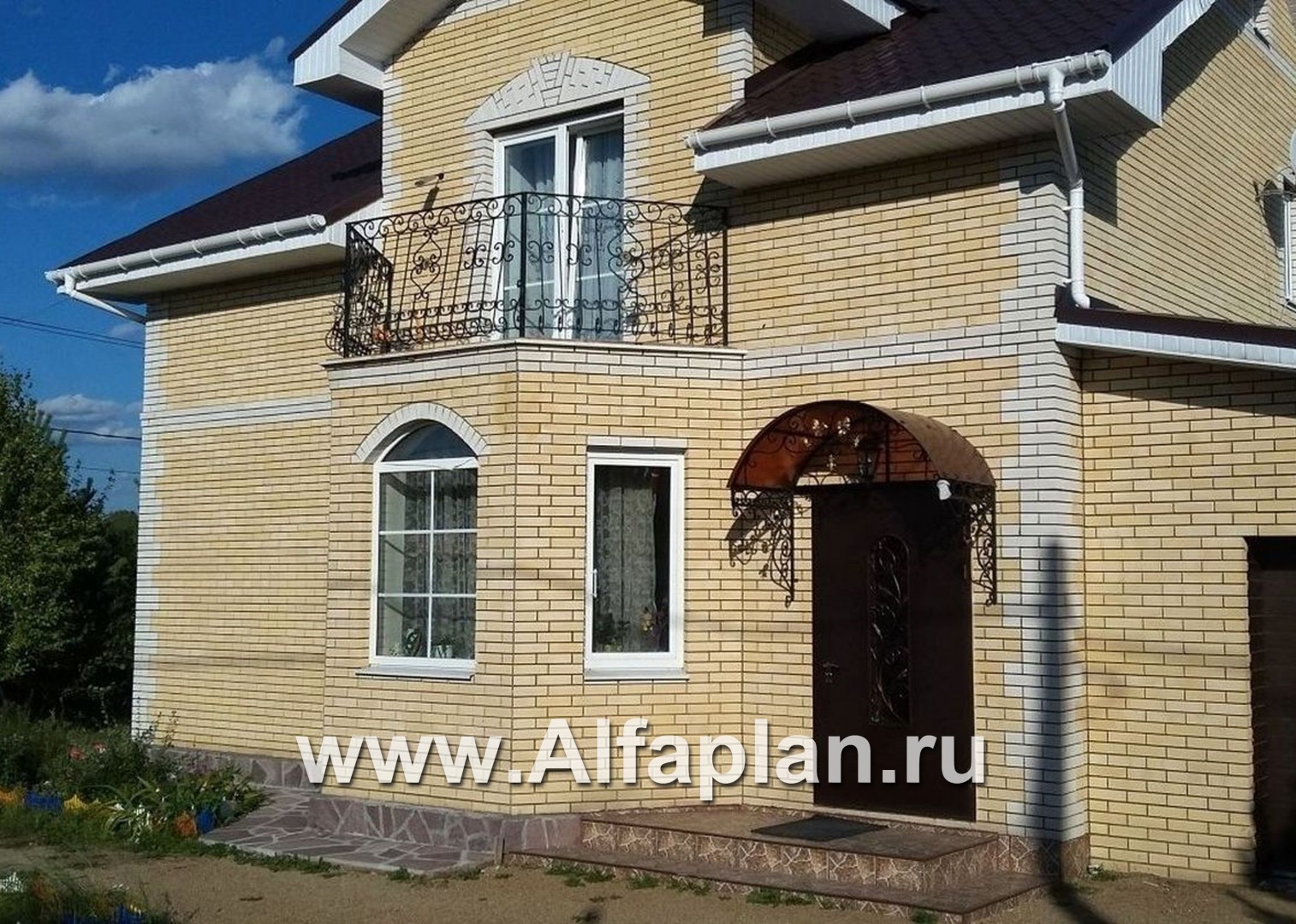

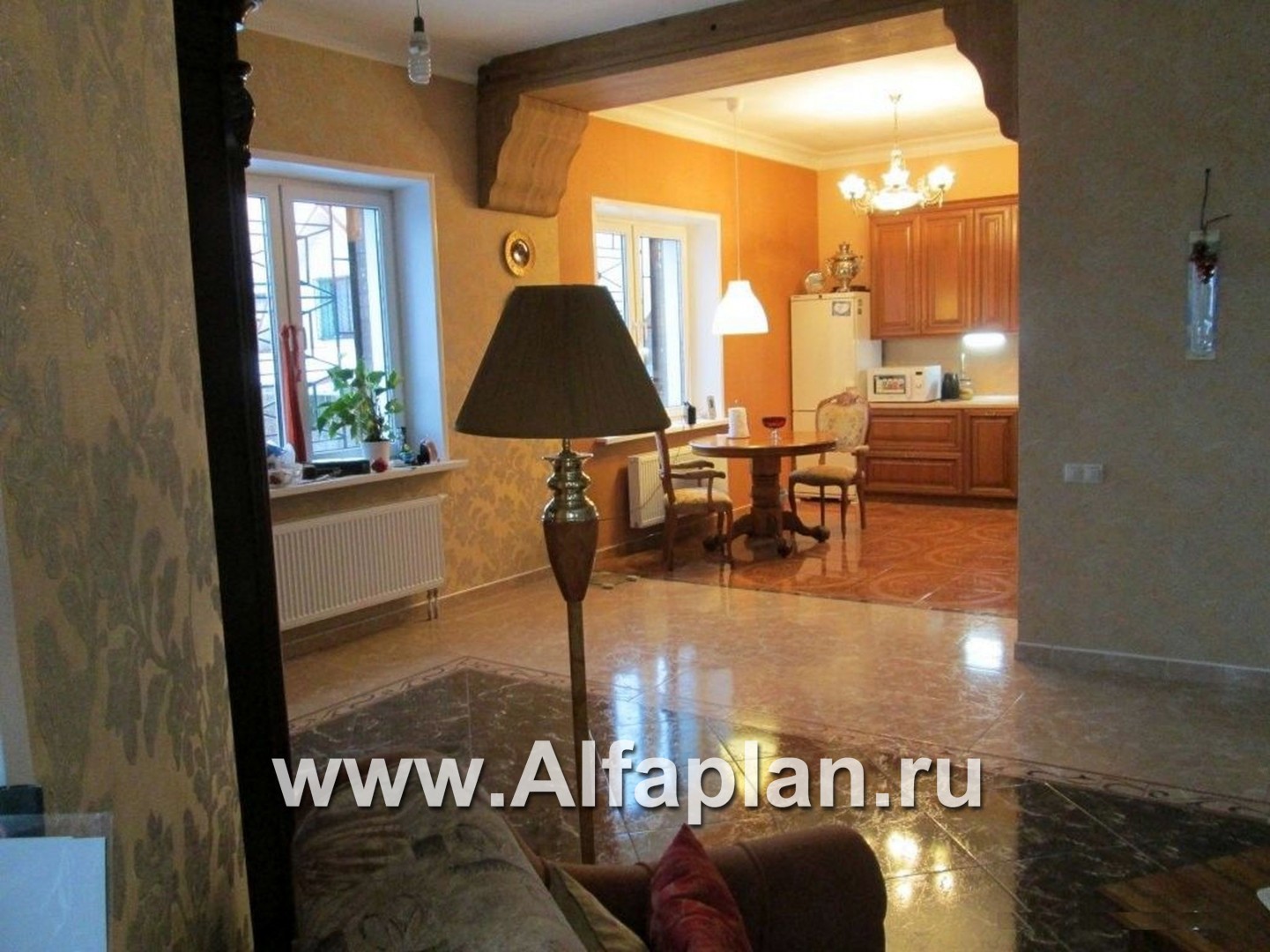

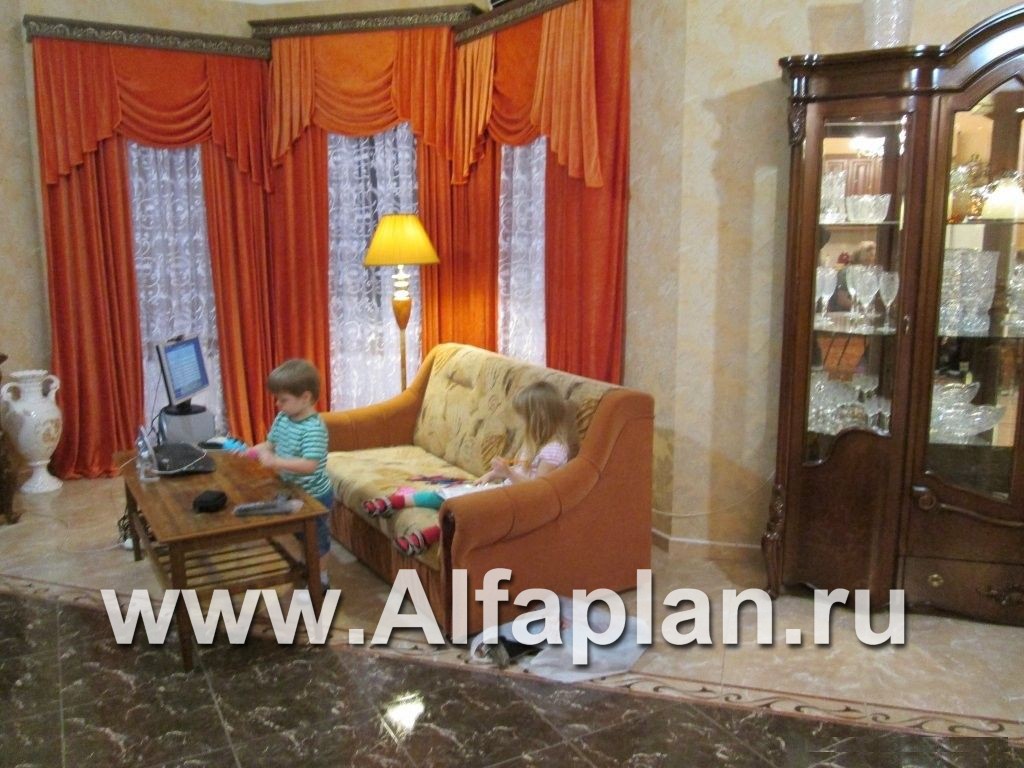

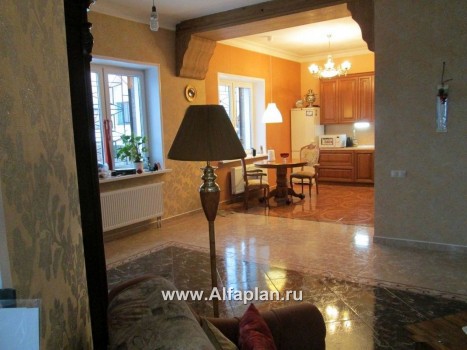

По проекту, для наружных стен дома применяется белый кирпич, который удачно подчеркивает красоту высоких окон, обрамляет углы дома и разделяет его этажи. На входной блок включает в себя прихожую, лестницу, техническое помещение и туалет. Из холла, через прихожую и тамбур есть выход на крыльцо глвногго фасада дома. Гараж располагается по торцевой стене дома и имеет  связь с  домом через техническое помещение. Наличие в здании двух входов обеспечивает дополнительное удобство проживающих. Гостиная предназначена для общения членов семьи и для приема гостей, ее интерьер обогащен эркером и камином. Она связана со столовой и с кухней широким проемом. Такая структура - с перетекающими друг в друга пространствами - не только создает ощущение простора и свободы, но и просто очень удобна.

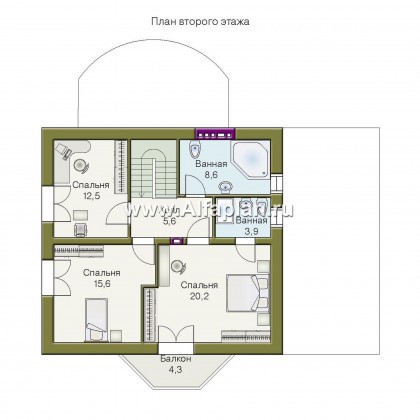

Из первого этажа предусмотрен выход на веранду через лестничную клетку. Второй этаж дома - зона компактных помещений личного характера. Она состоит из трех спален, одна из которых, имеющая большую площадь, выходит на балкон. Пол балкона – это  крыша эркера. Из большей по площади спальни  есть дверь в ванную комнату. Для двух других спален предназначена просторная ванная, в которую можно пройти через холл второго этажа. Естественное освещение в холле второго этажа не предусмотрено, поэтому необходимо придумать решение для искусственного освещения холла. В проекте не предусмотрен цокольный этаж, небольшой чердак не эксплуатируется.

В том случае, если по какому-то пункту, вы нашли этот проект не подходящим, то в нашей коллекции вы всегда сможете подобрать проекты домов с похожей площадью, планировкой и архитектурным решением.



ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Алексей написал(а) 19.09.2012:

Попробуем этой осенью заселиться. Правда, после отделки и подключения газа денег даже на шторы не остается))). Но- кра- со- та! Сам бы до такого не додумался, и у приятелей, бравших в Интернете фасады и поэтажки, прикладывая к ним свою фантазию, получалось обязательно не функционально. Так что овчинка выделки стоит. Спасибо автору проекта!

Алексей, здравствуйте. Благодарим за отзыв о проекте.

Ярослав из города Омск написал(а) 25.01.2012:

Можно ли сделать вход на кухню через зал? На кухне будет глухая стена,а взале арка вместо камина.

Ярослав, здравствуйте.
Такое изменение планировки вполне возможно. Реализовать его могут строители непосредственно по месту.

Виктор из города Новосибирск написал(а) 16.01.2012:

возможно ли сделать на первом этаже кабинет, за счет уменьшения гостинной? В комплект чертежей входит канализация,отопление,водоснабжение,электрооборудование?

Виктор, здравствуйте.
Вы можете разделить гостиную перегородкой на два помещения. получить таким образом кабинет. Сделать это можно по месту без корректировки проекта. В состав проекта входит полный комплект чертежей, включая
канализацию,отопление,водоснабжение,электрооборудование.
--
