102A 3D

"Шевалье" - компактный дом с балконом над эркером

общая площадь дома, м2жилая площадь дома, м2
131.0069,09
Площадь гаража - навеса, м2
22.40 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)33700

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант перекрытия над 1 эт. - по ДЕРЕВЯННЫМ балкам5000
Вариант с погребом5000
Вариант перекрытия - из сборных Ж/Б плит над 1-ым эт5000

4.63019

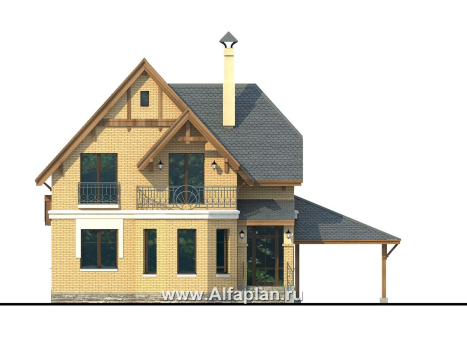

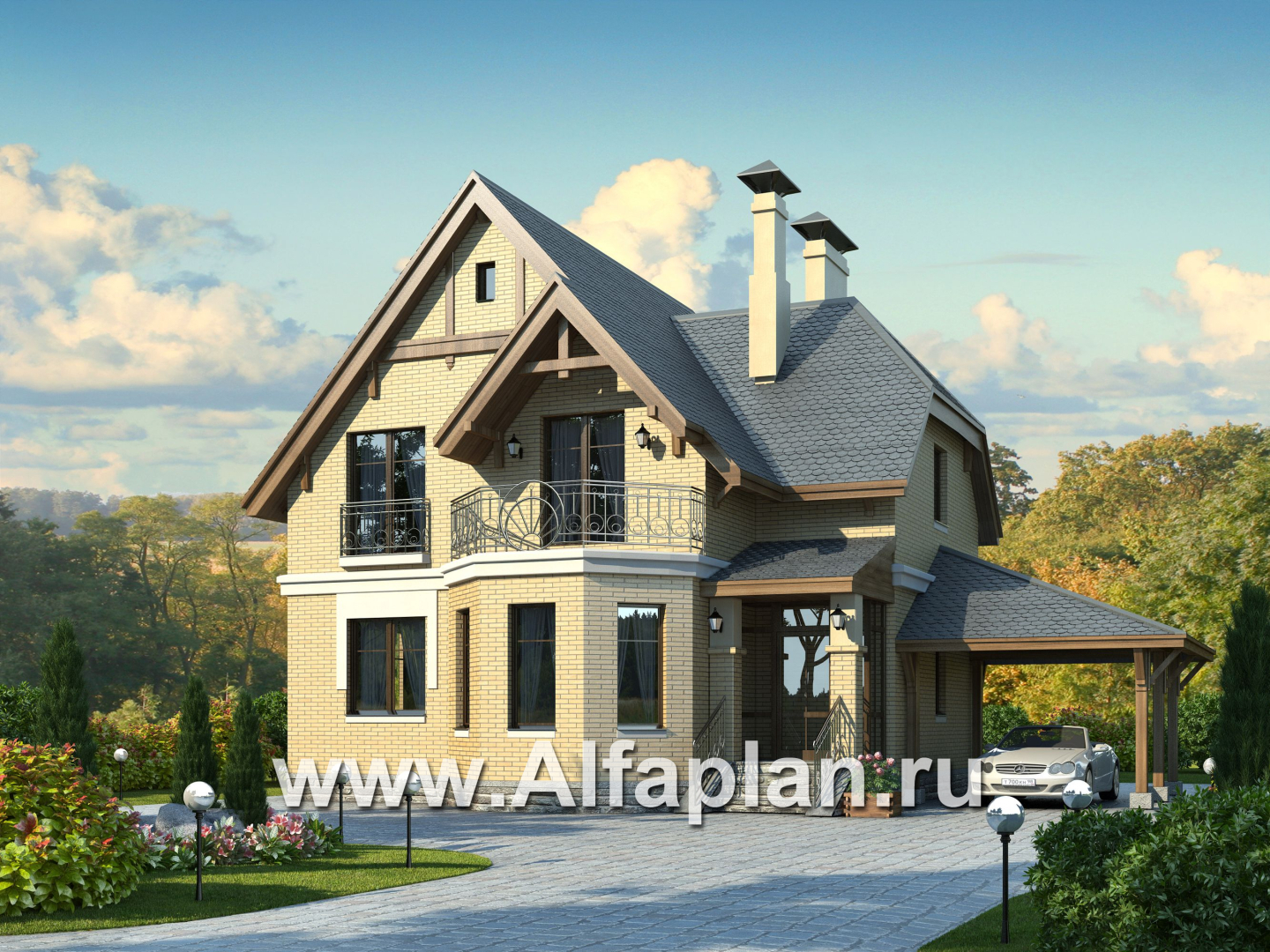

Вид спереди
Вид спереди

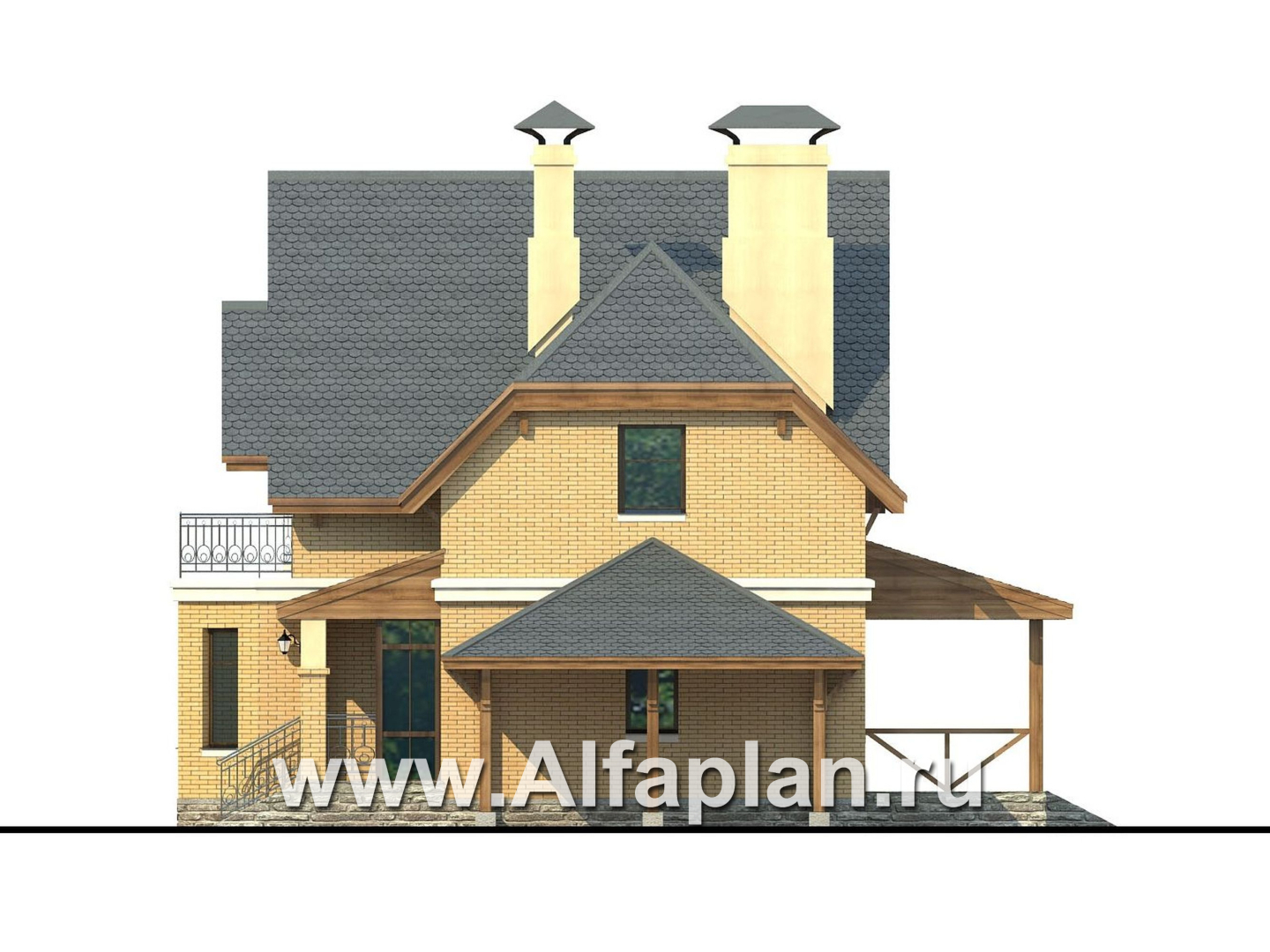

Вид справа
Вид справа

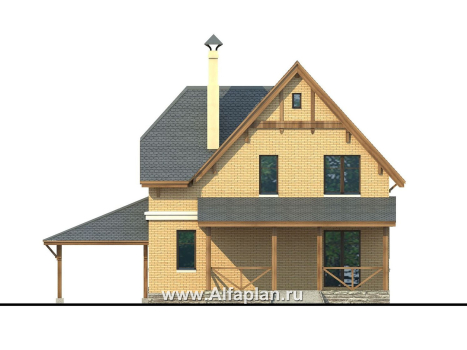

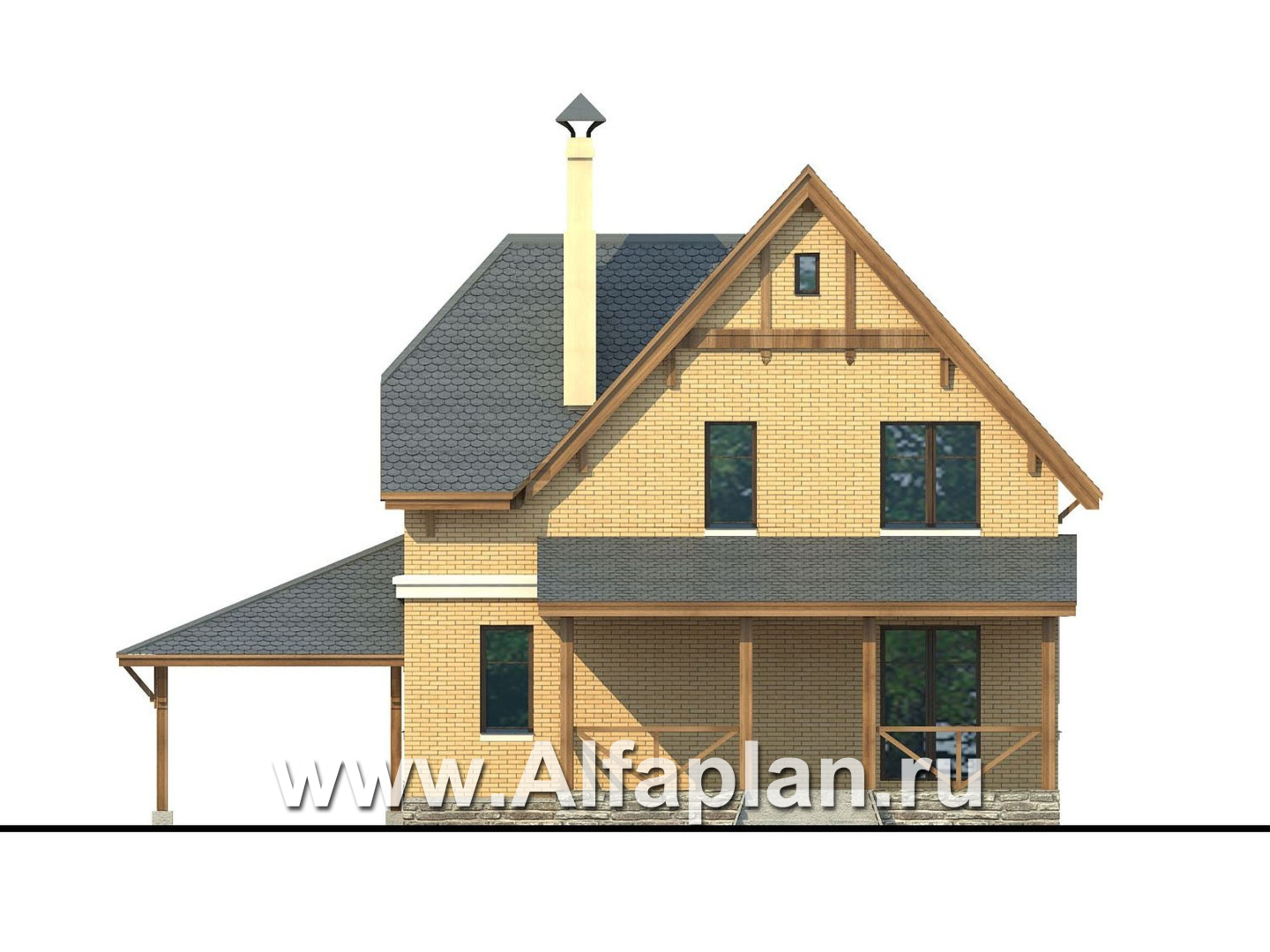

Вид сзади
Вид сзади

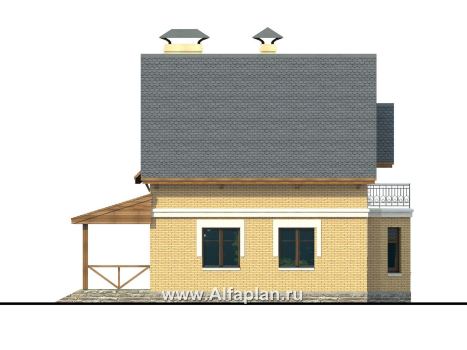

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

34.2  м3
Тип наружных стенгазобетон/кирпич альтернативно

76.8/75.8  м3
Тип внутренних стенкирпич/газобетон

17.2/16.9  м3
Тип перекрытиймонолитная ж/б плита над 1-ым эт, по дерев. балкам над 2-ым

12.2  м3
Тип кровлипо деревянным стропилам

231.6  м2
Наружная отделкалицевой кирпич

191.6  м2
Наружная отделка цоколяискусственный камень 22.5 м2

Габаритные размеры домабез крылец

10.4х10.9  м
Высота домаот уровня пола первого этажа

9.7  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Высота мансардного скоса2.16 м

Мощность котлас бойлером горячей воды

35 кВт
Расчетная электр. нагрузкас учетом электроплиты

17.96 кВт
Утеплительминеральная вата


Этот коттедж вполне может рассматриваться  как собирательный образ современного загородного дома. Он, благодаря своей универсальности, отлично подойдет для жизни практически любой семьи среднего достатка. С одной стороны - небольшая площадь, не сложное объемно-планировочное и конструктивное решение, с другой - состав помещений полностью  соответствует  современному уровню комфорта. Не надо сбрасывать со счетов и внешнюю привлекательность.

Основанием дома становится монолитная плита из железобетона. Наружные стены предусматривают вариацию относительно материалов, из которых их можно возводить. Это альтернатива двух материалов – кирпича и газобетонных блоков, так что коттедж вполне можно отнести к категории «кирпичные и газобетонные дома».

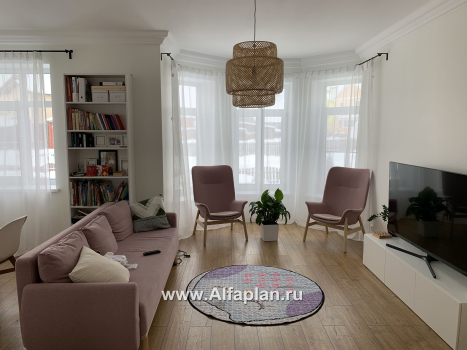

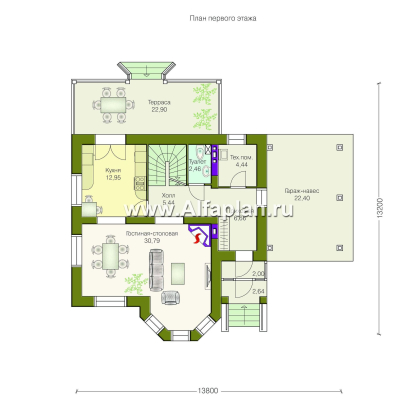

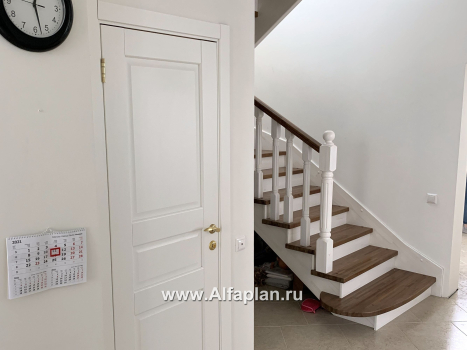

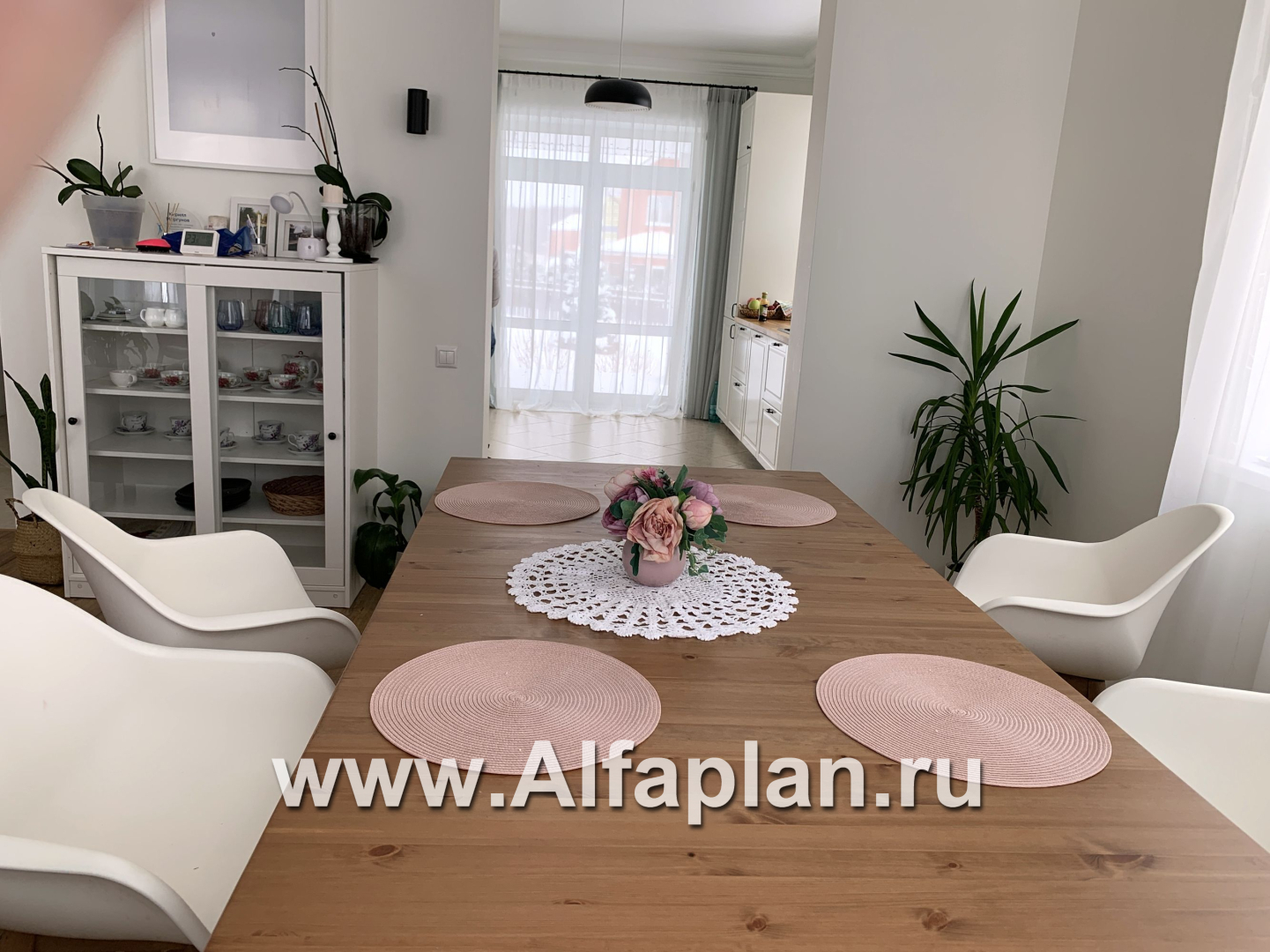

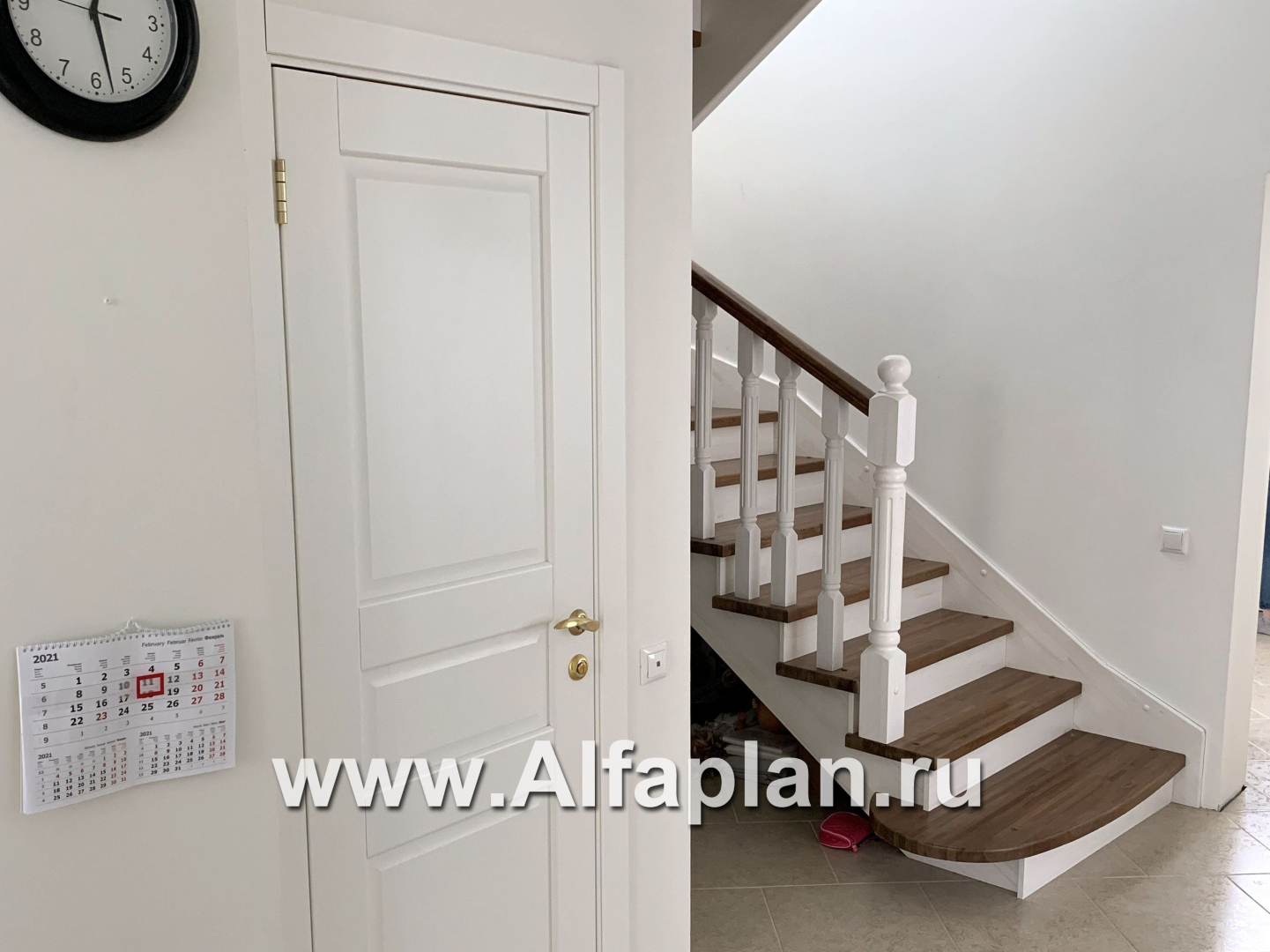

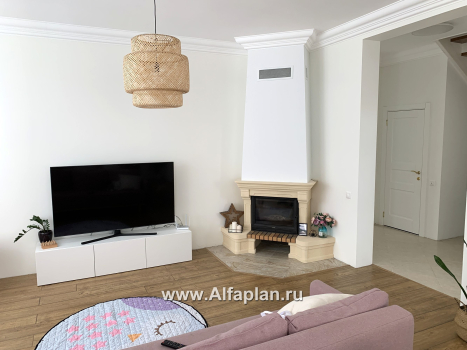

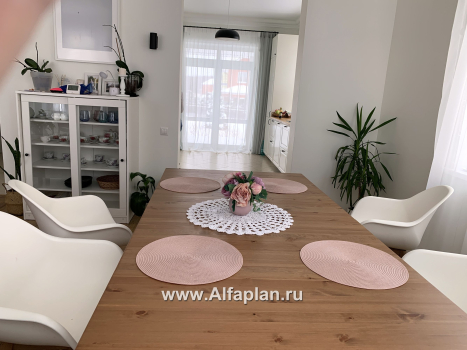

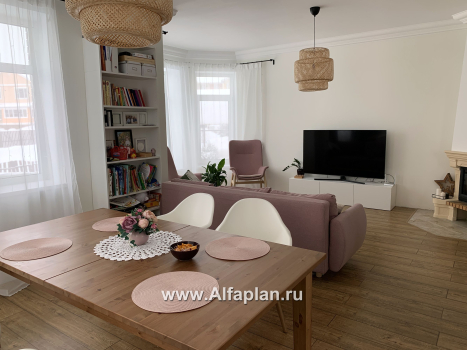

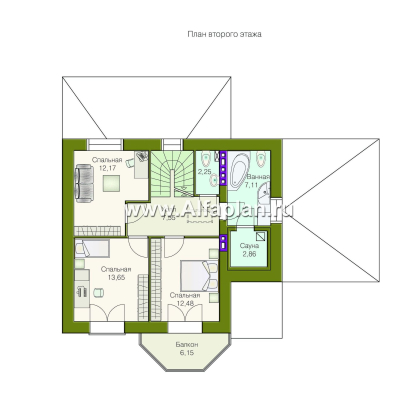

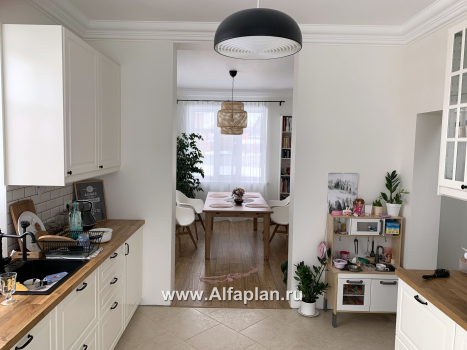

В доме два этажа, второй — мансардный, небольшой чердак не эксплуатируется. Также в этом коттедже имеется два входа. Главный вход располагается  в правой части лицевого фасада, а второй  вход идет через террасу со стороны сада. Большую часть первого этажа занимает гостиная-столовая. Угловой камин и многогранный эркер придают этому помещению особый уют и теплоту.  От кухни  гостиную  отделяет открытый арочный проем. Кухня  напрямую связана с террасой под навесом. В прихожей находится  гардеробная, котельная, а рядом с лестницей располагается туалет. В данном проекте есть вариант первого этажа с наличием погреба, что  для загородного дома является просто необходимой деталью. Справа к дому пристроен навес для машины - очень удобное, практичное решение и менее затратное, чем постройка гаража. На втором этаже расположены три спальни. Их планировка выполнена в перегородках и при необходимости может быть изменена. Эркер гостиной на втором этаже превратился в уютный балкон и, что особенно ценно, - крытый двускатной кровлей.  Превосходное место для вечернего отдыха. Использование различных по фактуре и цвету отделочных материалов позволит получить массу разнообразных вариантов этого дома. Так же в проекте учтен объемный просмотр коттеджа и его зеркальное изображение, с поэтажной планировкой. Это значительно облегчит работу по выбору самого светлого и удобного  места на вашем участке под строение  вашего дома.

Возможно, какие-то детали коттеджа могут вас не устроить, поэтому помните, что в нашем каталоге есть прямая вариация этого дома – проект 102АС. Кроме того, советуем вам также ознакомиться с нашим каталогом, где для вас припасены другие проекты домов в количестве 450 штук.





ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Сергей написал(а) 31.05.2017:

Вопрос по проекту 102A Место строительства: Нижегородская обл. Кстовский р-он. Какой нужен фундамент и можно ли построить из керамзитоблоков? Стоимость необходимой для строительства документации?

Сергей, здравствуйте.

Из керамзитобетона построить дом по проекту можно. В случае заказа проекта мы приложим информационное письмо по такой замене. Конструкция фундамента зависит не только от района строительства, но и от грунтов конкретного участка.Это может быть и плита и ленточный или свайный фундамент.Инженерная геология участка или опыт строительства на соседних участках может дать ответ на этот вопрос. Для строительства дома необходимы Архитектурно-строительные чертежи и Инженерные разделы.

Наталия написал(а) 18.04.2017:

Вопрос по проекту 102A Здравствуйте! Скажите пожалуйста, подойдет ли для строительства дома по проекту "Шевалье" газобетон AEROC D400кг/м3 толщина блока 375мм при выполнении перекрытий из монолитного (сборного) железобетона толщиной 150мм? Спасибо.

Наталья, добрый день.
Да, такой вариант подойдет.По проекту наружные стены разработаны в нескольких вариантах, что позволяет адаптировать проект к различным климатическим условиям. В наружные стены заложен газо(пено)бетон - 375(400) мм.( характеристики блока объемный вес - D500 кг/м3, марка на прочность В3.5), и пустотный кирпич - 380мм.(альтернативно). Далее предусмотрен слой утеплителя 50-100 мм, толщина которого зависит от климатической зоны строительства, воздушный зазор -30-40 мм. и лицевой кирпич -85-120 мм.Возможно применение газобетона более низкой марки D400 кг/м3, мВ2.5, но не ниже. Монолитные перекрытия в проекте запроектированы толщиной 160 мм.
Инна из города Выборг написал(а) 01.04.2017:

Добрый день. Очень понравился проект. Можно ли посмотреть дом "Шевалье" в Спб или Ленинградской области живьем?

Добрый день, Инна,
этот проект, действительно, очень удачный, и был многократно реализован (в том числе и в Лен.области). Поскольку наша компания занимается проектированием, а строят по нашим проектам строительные фирмы и бригады, которые выбирают застройщики по своему усмотрению,

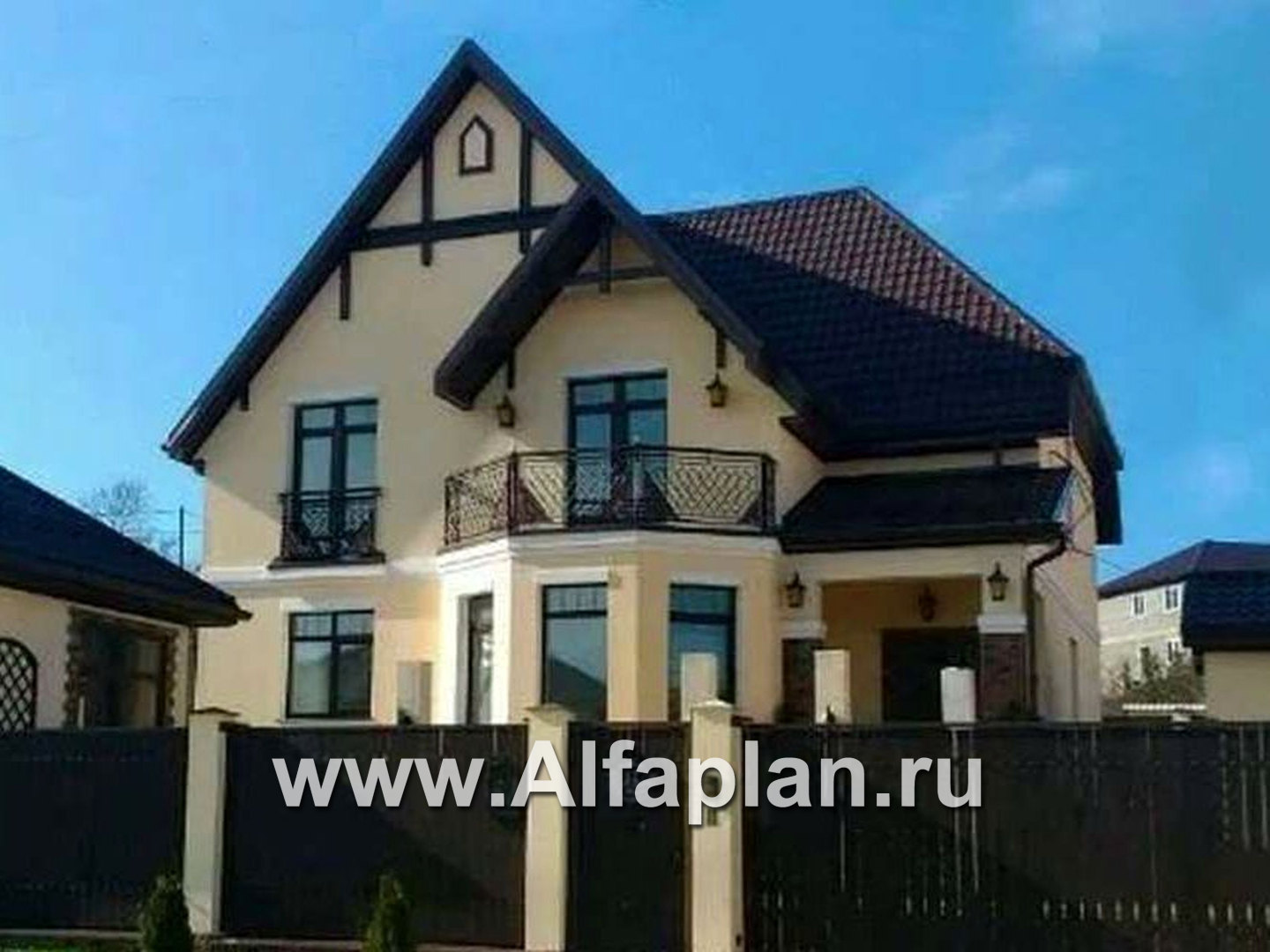

то мы после продажи проекта зачастую теряем связь с заказчиками и не имеем информации о том, где ведется строительство. Фотографии построенных домов , любезно предоставленные нам застройщиками, Вы найдете в нашей фотогалерее, а также в альбоме группы Вконтакте https://vk.com/album-9192433_226573417.
