309A

"Снежная страна" - изящный коттедж с террасами

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
185.10152.26114.2
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)39500

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000


4.23528

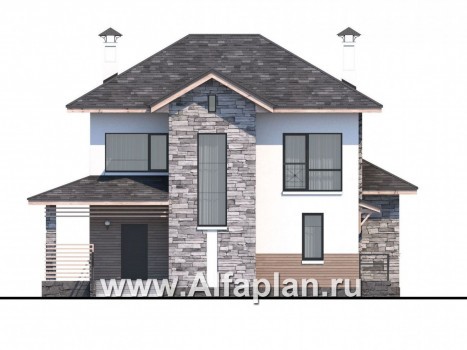

Вид спереди
Вид спереди

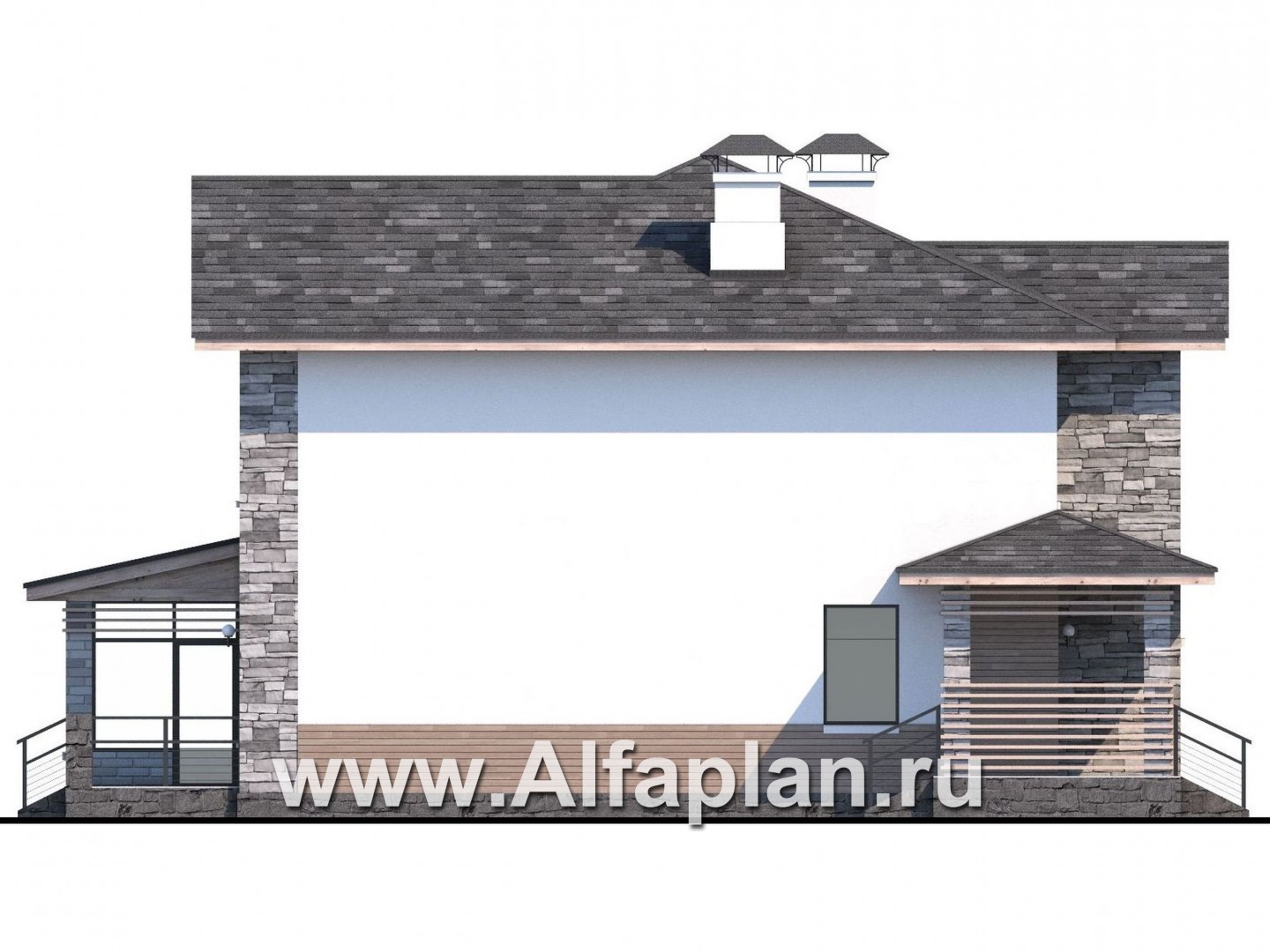

Вид справа
Вид справа
Вид сзади
Вид сзади

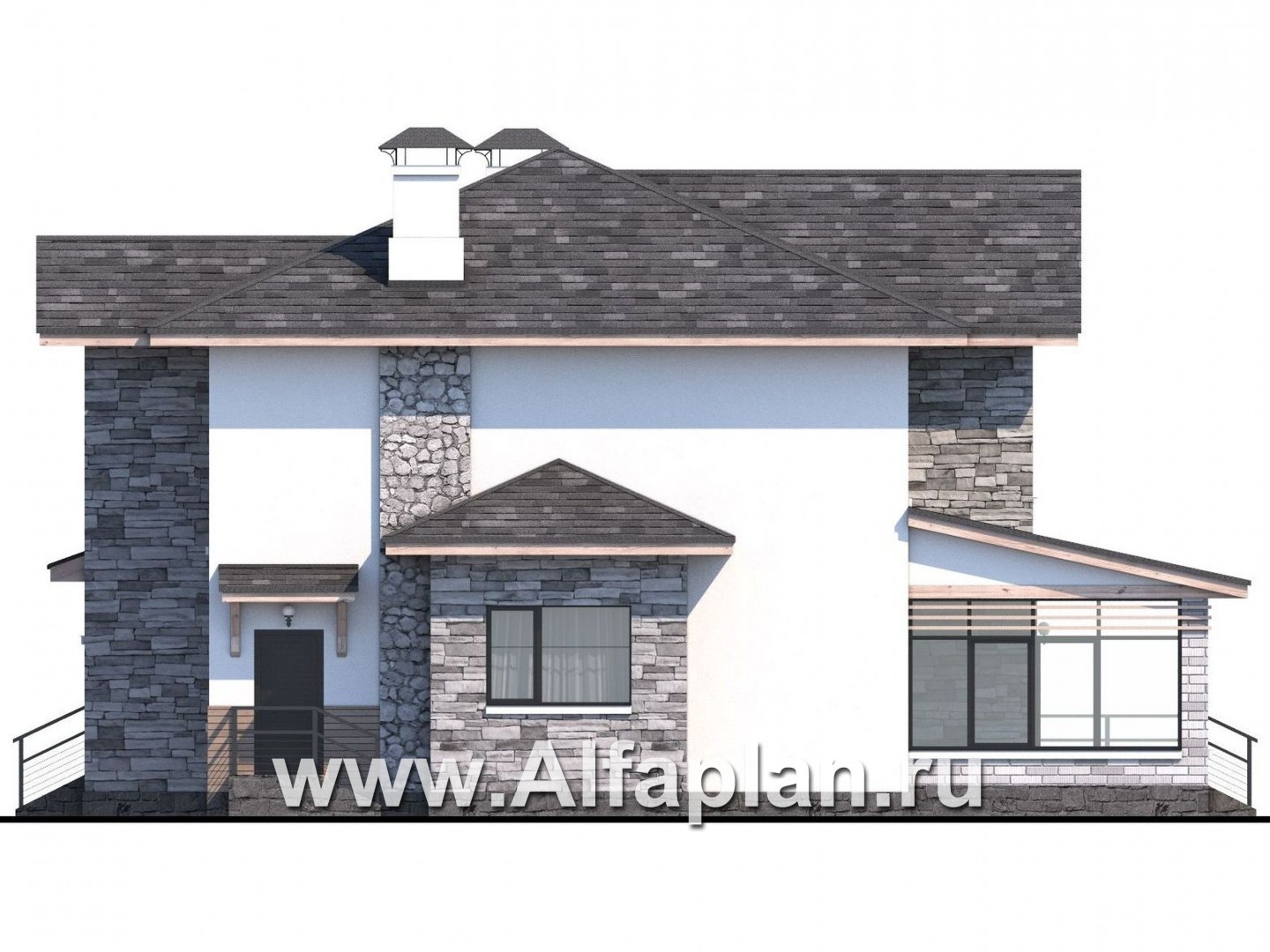

Вид слева
Вид слева
Характеристики
Тип фундаментамонолитная ж/б плита

Тип наружных стенгазо(пено)бетон или пустотный кирпич

Тип внутренних стенкирпич

Тип перекрытиймонолитные ж/б

Тип кровлибитумная черепица

Наружная отделкадекоративная штукатурка, облицовочный камень

Наружная отделка цоколяоблицовочный камень

Утеплительминеральная вата

Окна

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Сергей из города Санкт-Петербург написал(а) 15.06.2016:

Вопрос по проекту 309A. Добрый день, 1.В данном проекте меж. этажное перекрытие монолитное, можно ли сделать деревянное? 2.фундамент -плита, есть ли на нем цоколь? Если нет, можно ли сделать? 3.Какая толщина наружной стены? 4. Какой вид отопления предусмотрен проектом? С уважением Сергей,

Сергей, добрый день,

по Вашему заказу может быть рассчитан вариант деревянного перекрытия (подробно об этой услуги см. в разделе Сервис для заказчиков). Между фундаментной плитой и полом 1го этажа идут стены цоколя из полнотелого кирпича М150 (на 0,6м). Наружные стены идут толщиной 440-540мм (в зависимости от того, какой из пяти предложенный вариантов стенового пирога Вы выберете). Проектом предусмотрена несущая часть из газобетона 375мм толщиной или керамического кирпича 380мм толщиной + утеплитель мин.вата (100-150мм толщиной) + штукатурная система. В проекте заложено отопление радиаторами во всех помещениях, кроме санузлов (теплые полы). По Вашему заказу площадь отопления теплыми полами может быть увеличена (см. также в меню Сервис для заказчиков).
