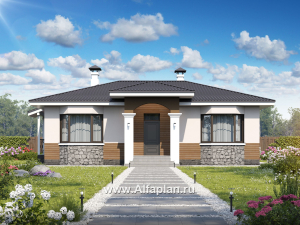

Одноэтажный дом для небольшой семьи


проект коттеджа 322A
Похожие проекты

"Выбор удачи" - современный стильный одноэтажный дом


проект коттеджа 304A

Экономичный комфортный дом (дача)


проект коттеджа 319A

"Теплый очаг" - экономичный одноэтажный дом


проект коттеджа 316A

"Жасмин" - одноэтажный дом в классическом стиле


проект коттеджа 314A
Сроки доставки
Доставка Доставка бесплатно!

Подробнее

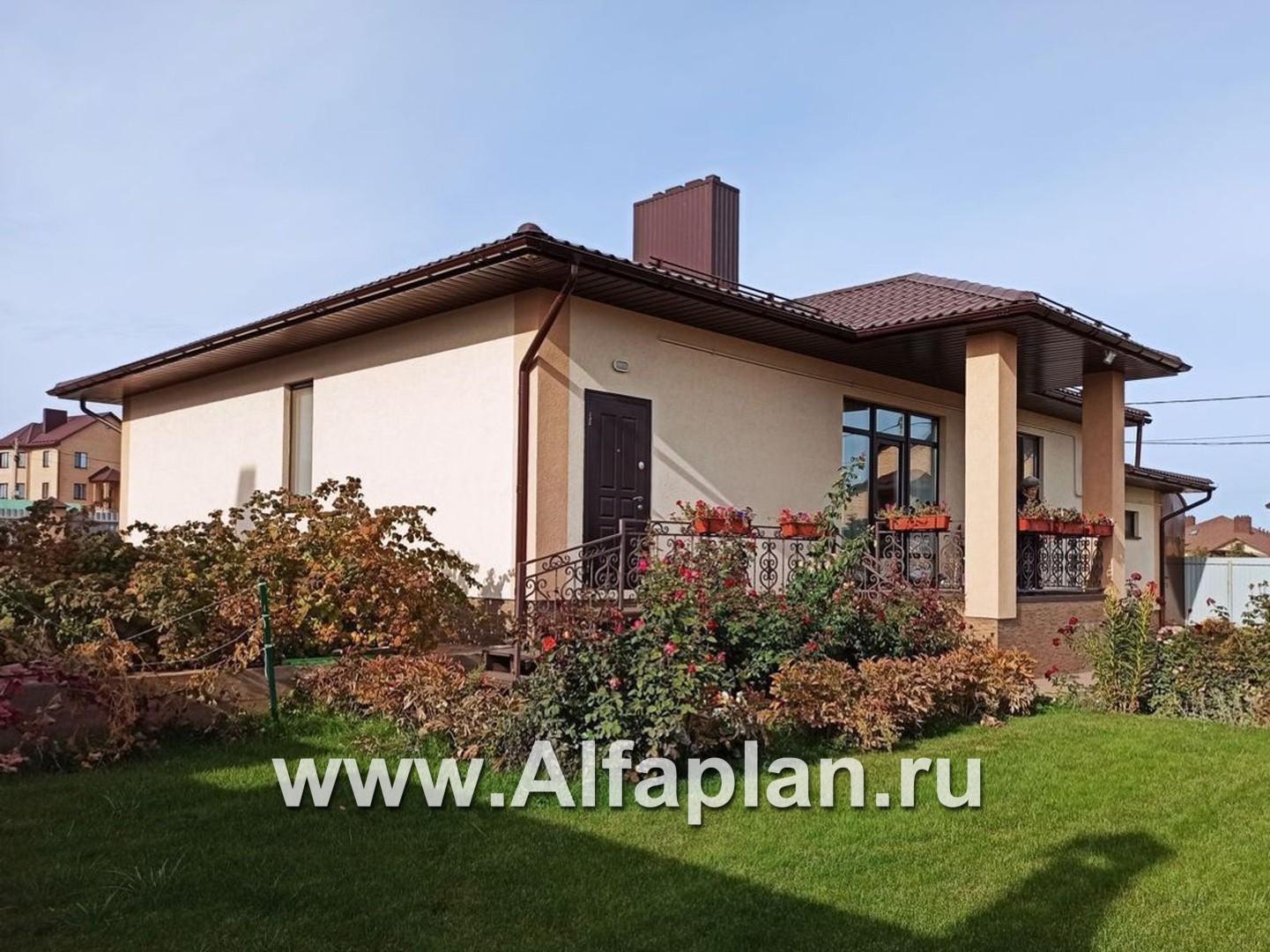

Приглашаем посмотреть: на сайте открыта коллекция проектов с фото реализаций "Один-в-Один"!

Вернуться
322B

Одноэтажный дом с гаражом для небольшой семьи

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
160.00151.0970.85
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)31900

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Изменить цвета отделочных материалов на фасадах и картинке7000


4.83759

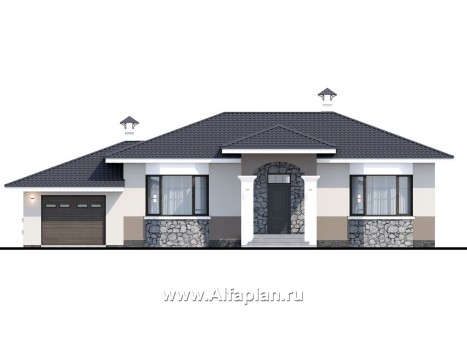

Вид спереди
Вид спереди

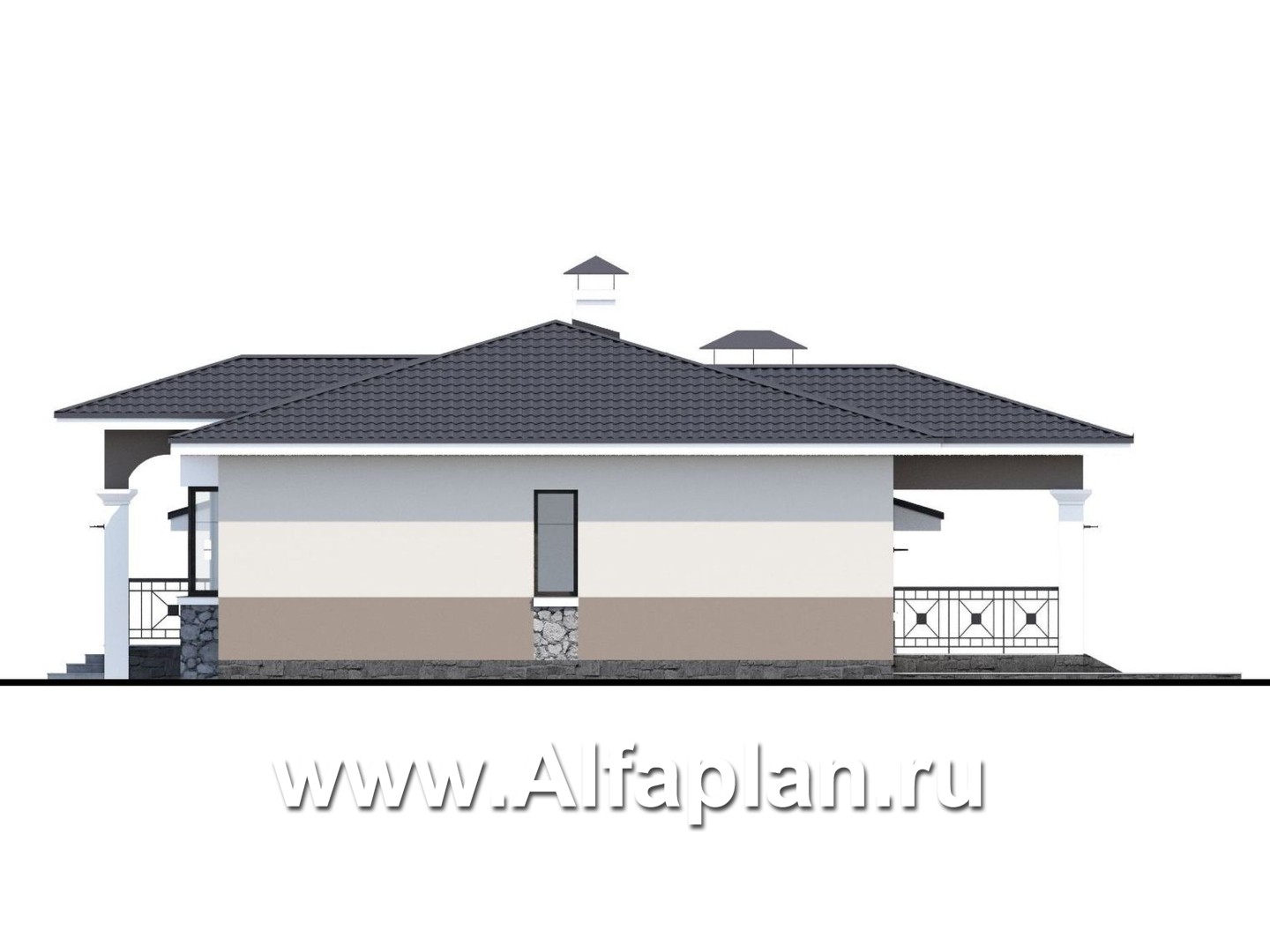

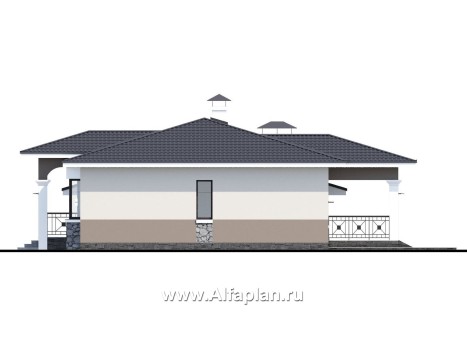

Вид справа
Вид справа

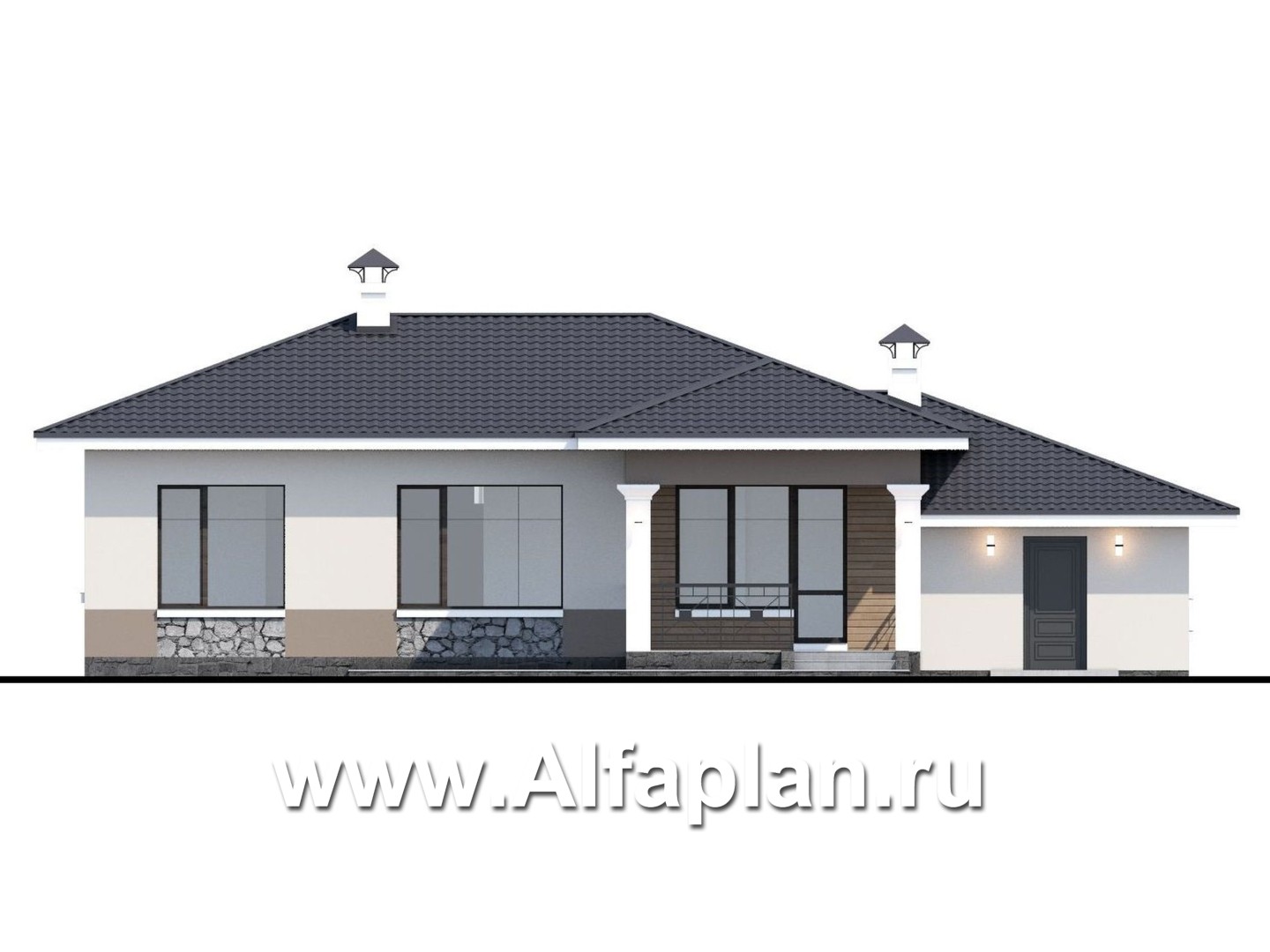

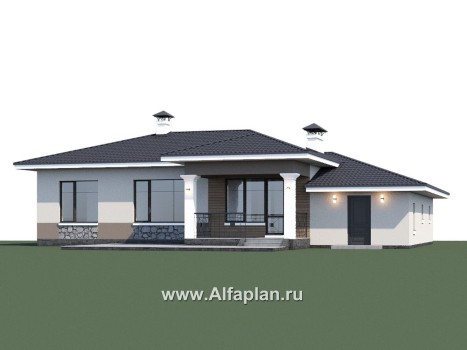

Вид сзади
Вид сзади

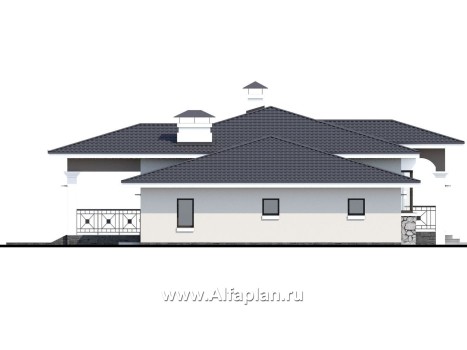

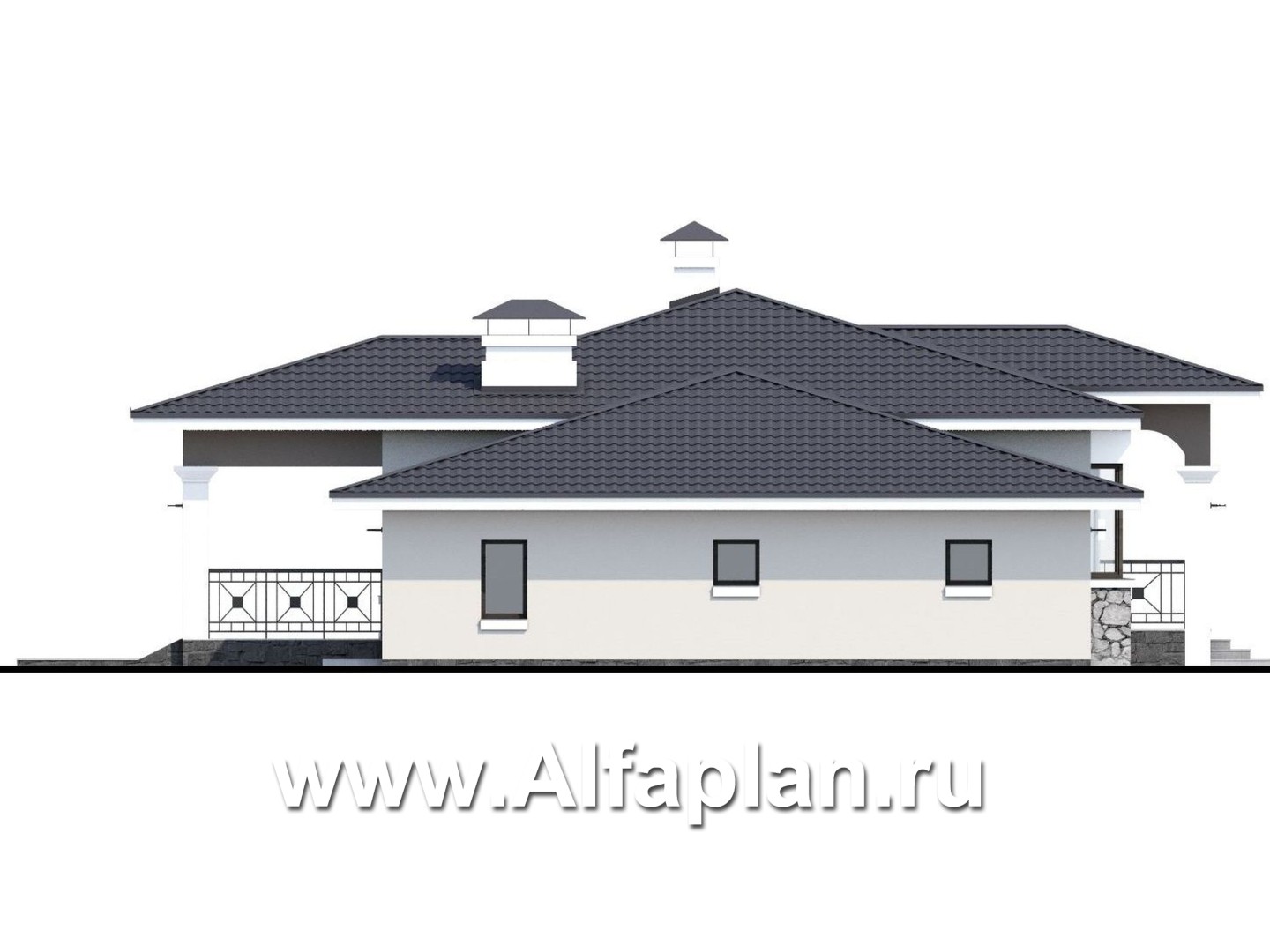

Вид слева
Вид слева

Дополнительные изображения к проекту:

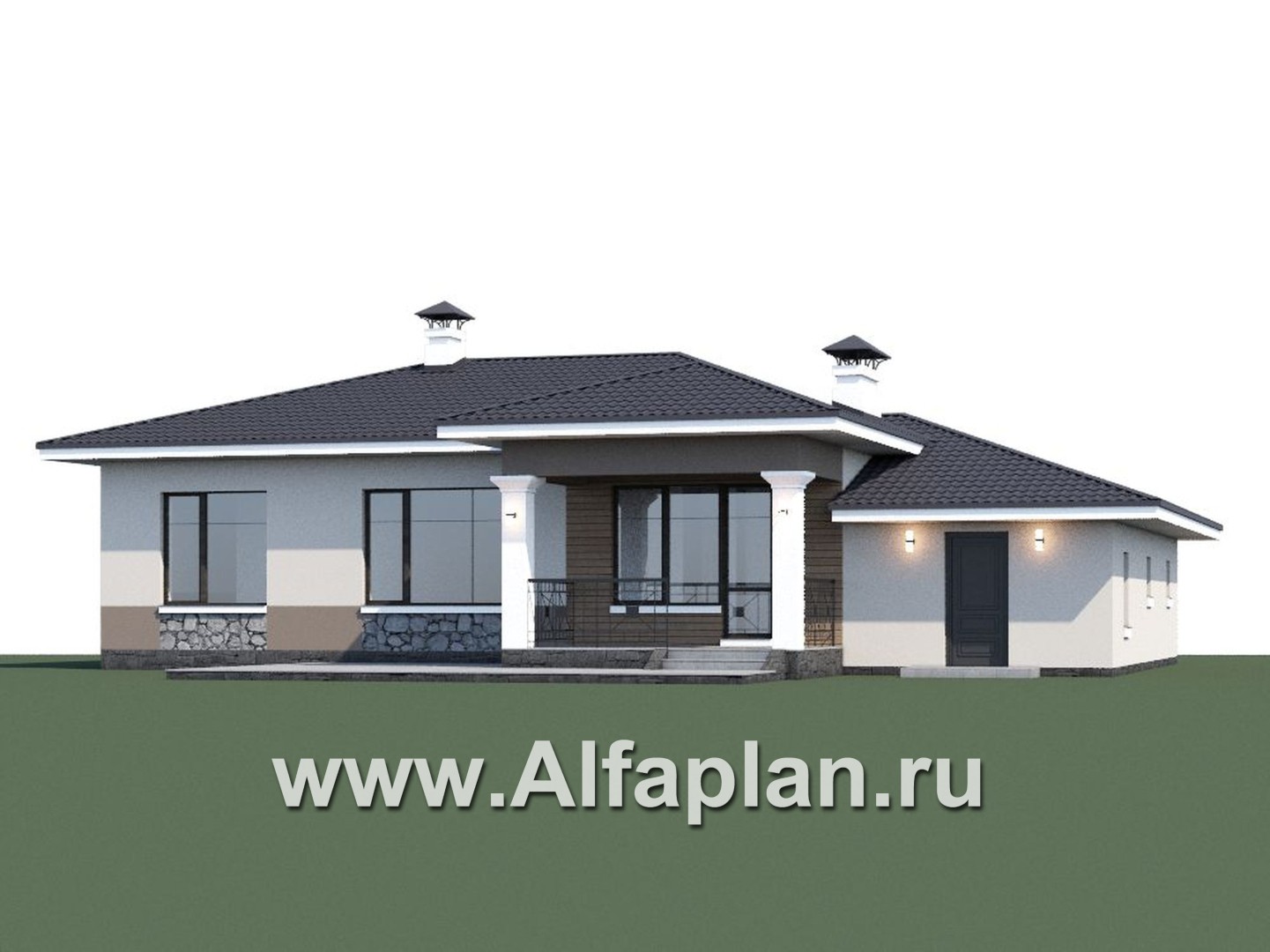

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

B20 = 54 м3  м3
Тип наружных стенгазо/пенобетон

54,1  м3
Тип внутренних стенгазо/пенобетон

20,5  м3
Тип перекрытийпо деревянным балкам

Тип кровликерамическая (альтернативно битумная) черепица

275  м2
Наружная отделкадекоративная штукатурка, вагонка

139,4+11,9  м2
Наружная отделка цоколяоблицовочный камень = 31,7 м2

Гараж

Высота 1-го этажа3,00 (в двусветной гостиной макс.высота 4,44м)

Мощность котла38 кВт

Утеплительминеральная вата

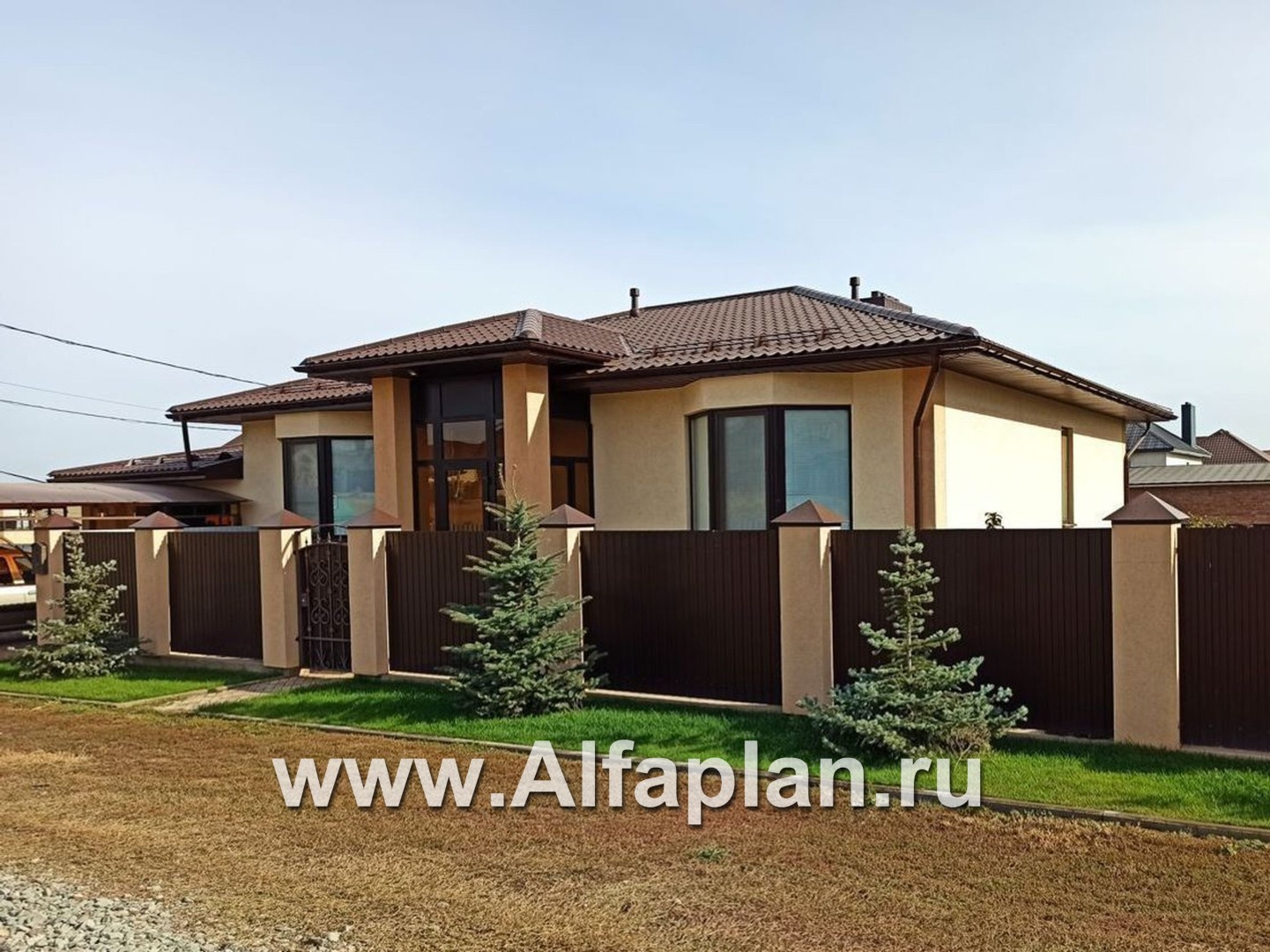

Этот проект коттеджа предусмотрен для небольшой семьи. В нем имеется все необходимое для удобного и комфортного проживания. Фасад дома имеет симметричные черты, исключение составляет лишь наличие гаража с левой стороны. Изюминка здания – это крыльцо в стиле средневекового замка. Темно-серая крыша в обрамлении белоснежных колонн смотрится величественно и празднично. Облицовка крупным камнем вокруг двери и под окнами придает зданию роскошный вид.

Оба окна передней части коттеджа оформлены по принципу эркера, однако они находятся под единой крышей со всей конструкцией. Контраст светлых и темных оттенков фасада выглядит очень эффектно.

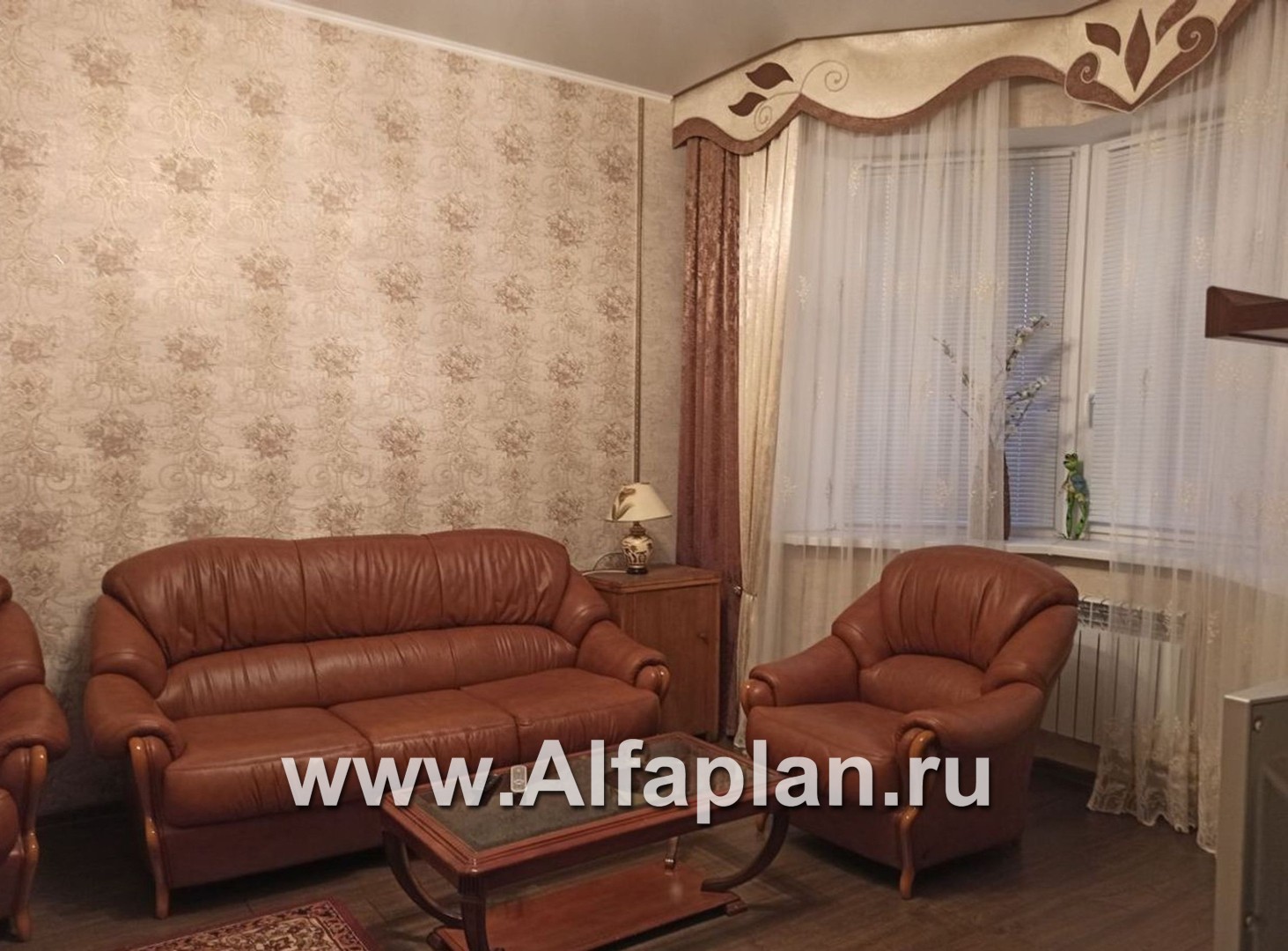

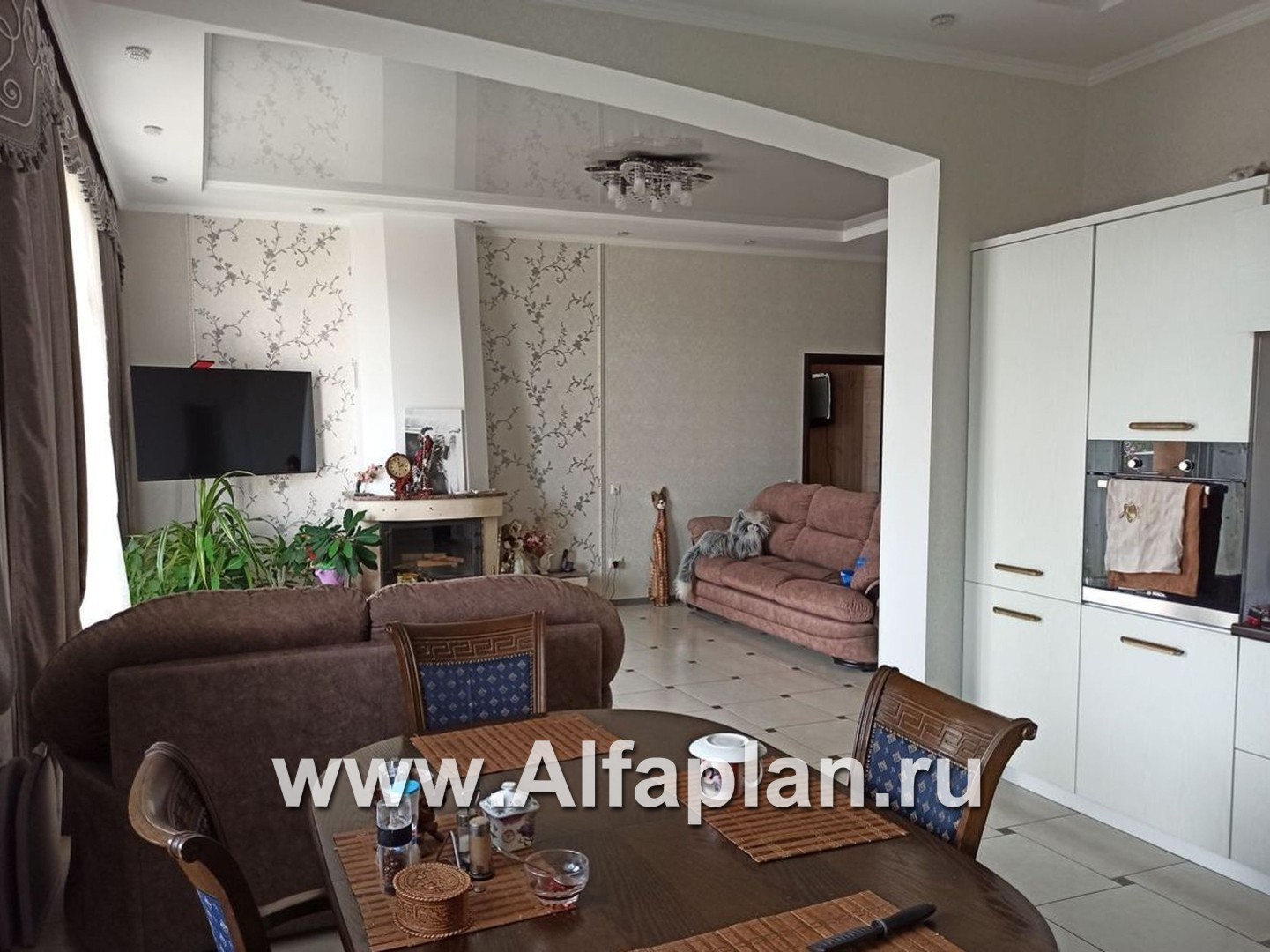

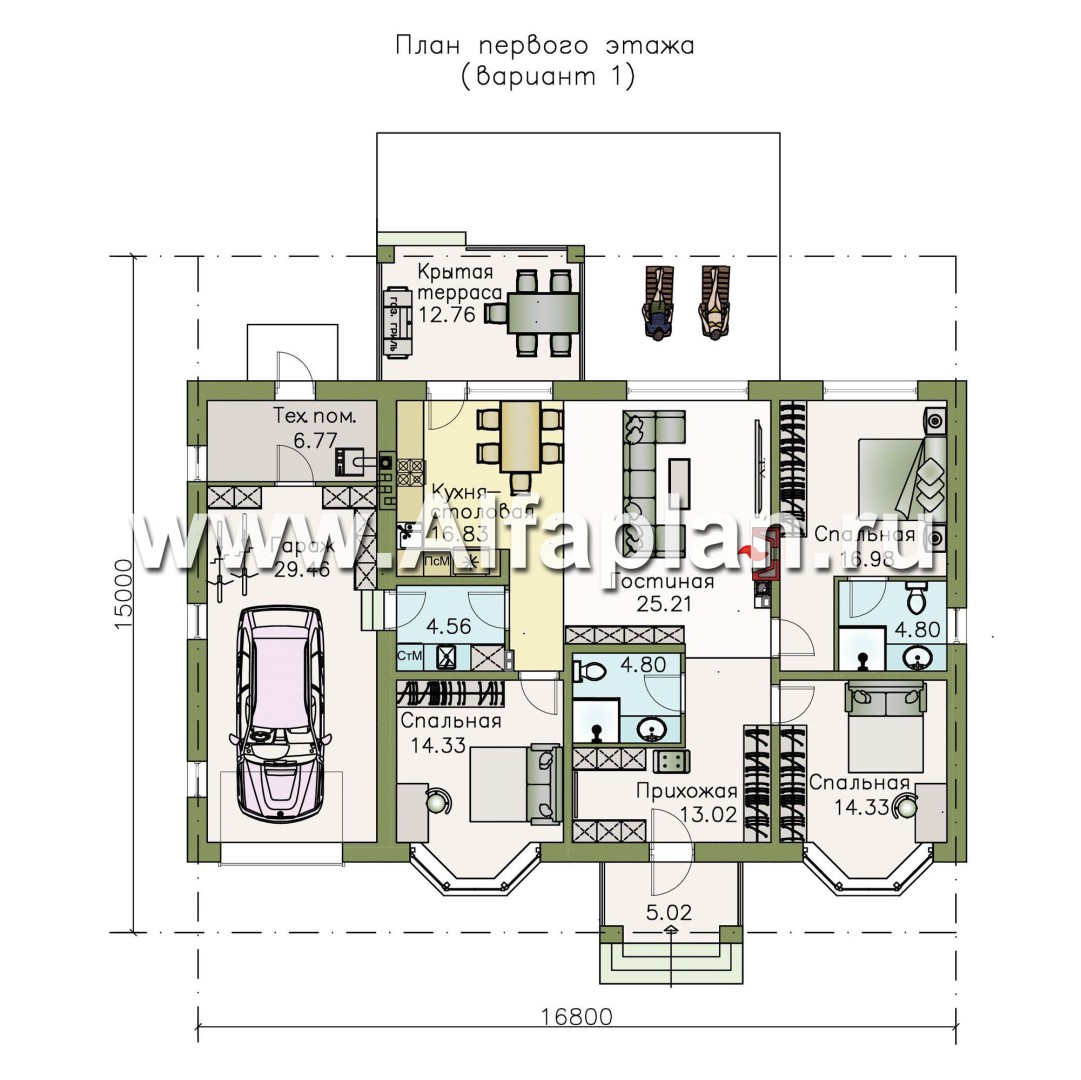

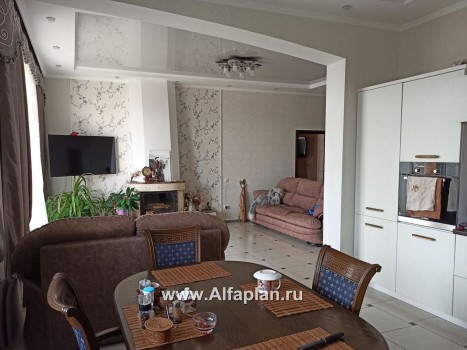

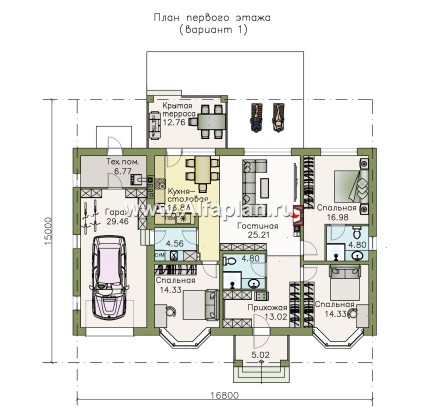

Здание встречает хозяев и гостей уютной прихожей-гардеробной. Здесь же имеется санузел с душевой кабиной. Далее следует гостиная с камином и огромным окном, обеспечивающим отличную инсоляцию. Гостиная находится возле кухни-столовой, что облегчает использование комнат по назначению.

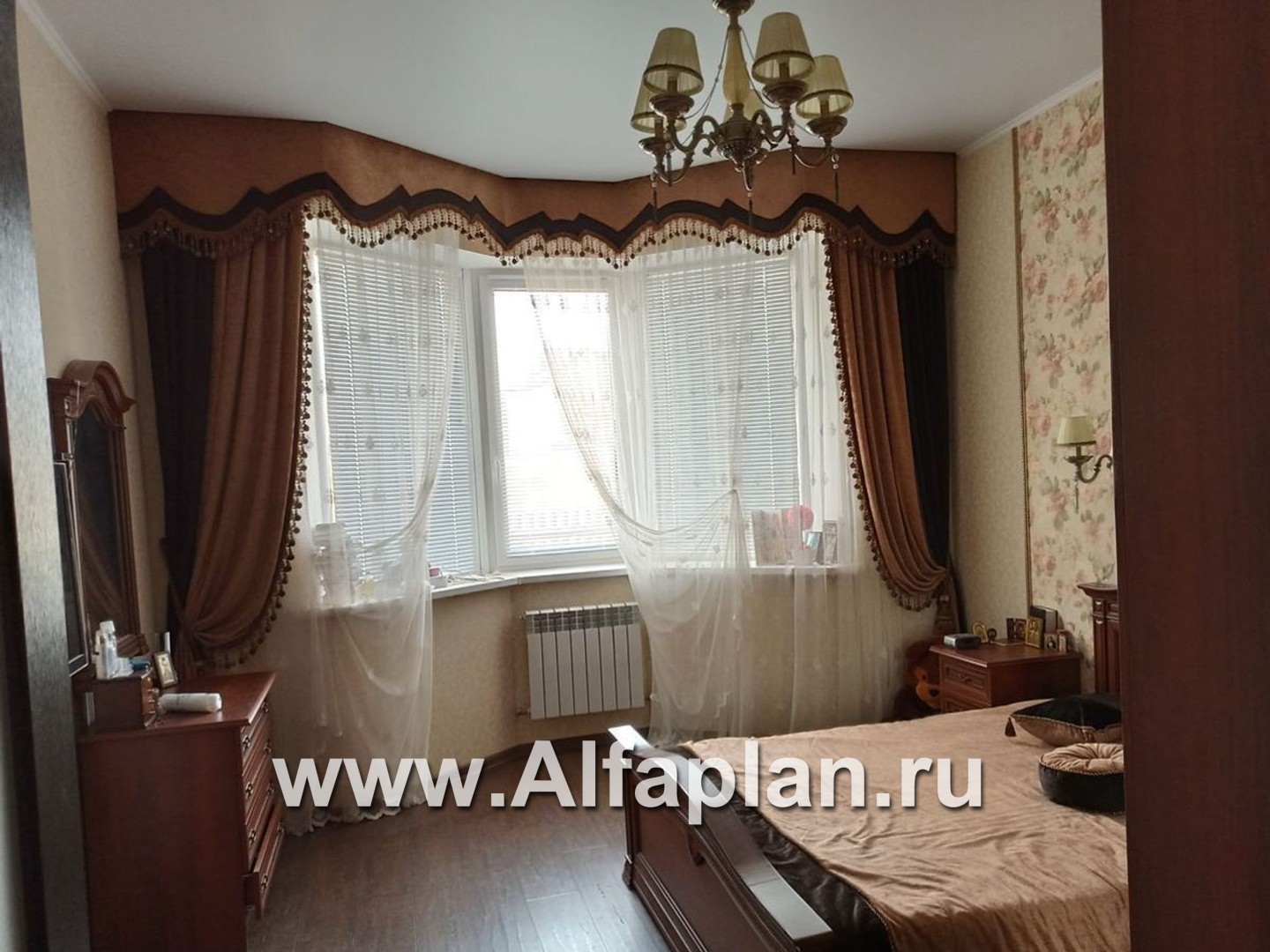

В правой части здания проект коттеджа предусматривает наличие двух спален, одна имеет собственный санузел с душевой кабиной. Третья спальня располагается в левом крыле, попасть в нее можно из кухни. Также в этой части коттеджа имеется постирочная комната, через которую можно попасть в гараж. Сзади гаража обустроено техническое помещение с отдельным выходом на улицу. Из кухни имеется дверь на крытую террасу с установкой газового гриля. Рядом обустроена зона для принятия солнечных ванн.

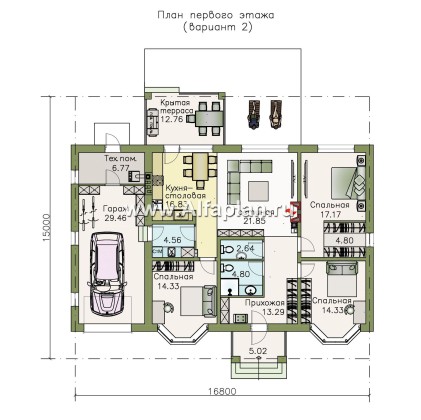

В альтернативном варианте можно в спальне вместо санузла обустроить гардеробную, а туалет разместить возле гостиной за счет незначительного сокращения ее площади. Клиентам доступен прямой и зеркальный вариант проекта.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Инна из города Орёл написал(а) 16.06.2017:

Вопрос по проекту 322B Здравствуйте очень понравился проект 322в, прошу скинуть на e-mail чертеж-схему с внутренними размерами комнат.

Виталий написал(а) 22.05.2017:

Вопрос по проекту 322B Добрый день . Подскажите каким образом происходит обсуждение проекта и расчеты ?

Виталий, здравствуйте,
этот проект имеет 100% готовность всех разделов в прямом и зеркальном вариантах. Мы готовы ответить на все Ваши вопросы по телефону или эл. почте. Вопросы по изменения м корректировкам проекта, если таковые требуются, также можно обсуждать в удаленном доступе.Если сообщите номер телефона, мы с удовольствием свяжемся с Вами. Оплатить проект при дистанционном заказе можно по счету (предполата 100%) или, если Вы сможете подъехать к нам в офис, непосредоственно при его получении.

Андрей написал(а) 15.05.2017:

Вопрос по проекту 322B Хочется понимание фундамента и конструкции стен по проекту а также получить пояснительную записку для ознакомления.

Здравствуйте, Андрей!

В качестве фундамента применена монолитная плита мелкого заложения толщиной 250 мм. Конструкция стены в двух вариантах: 1. Газобетонный блок 500 кг/м3 размером 250х625х300 + плита минераловатная 50 мм + штукатурная система. 2. Газобетонный блоик 500 кг/м3 размером 250х625х300 + плита минераловатная 100 мм + штукатурная система. Пояснительная записка отправлена на Ваш электронный адрес.
