439A

"Фортуна" - коттедж с современной планировкой

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
188.80168.4789.08
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)36000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование6000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

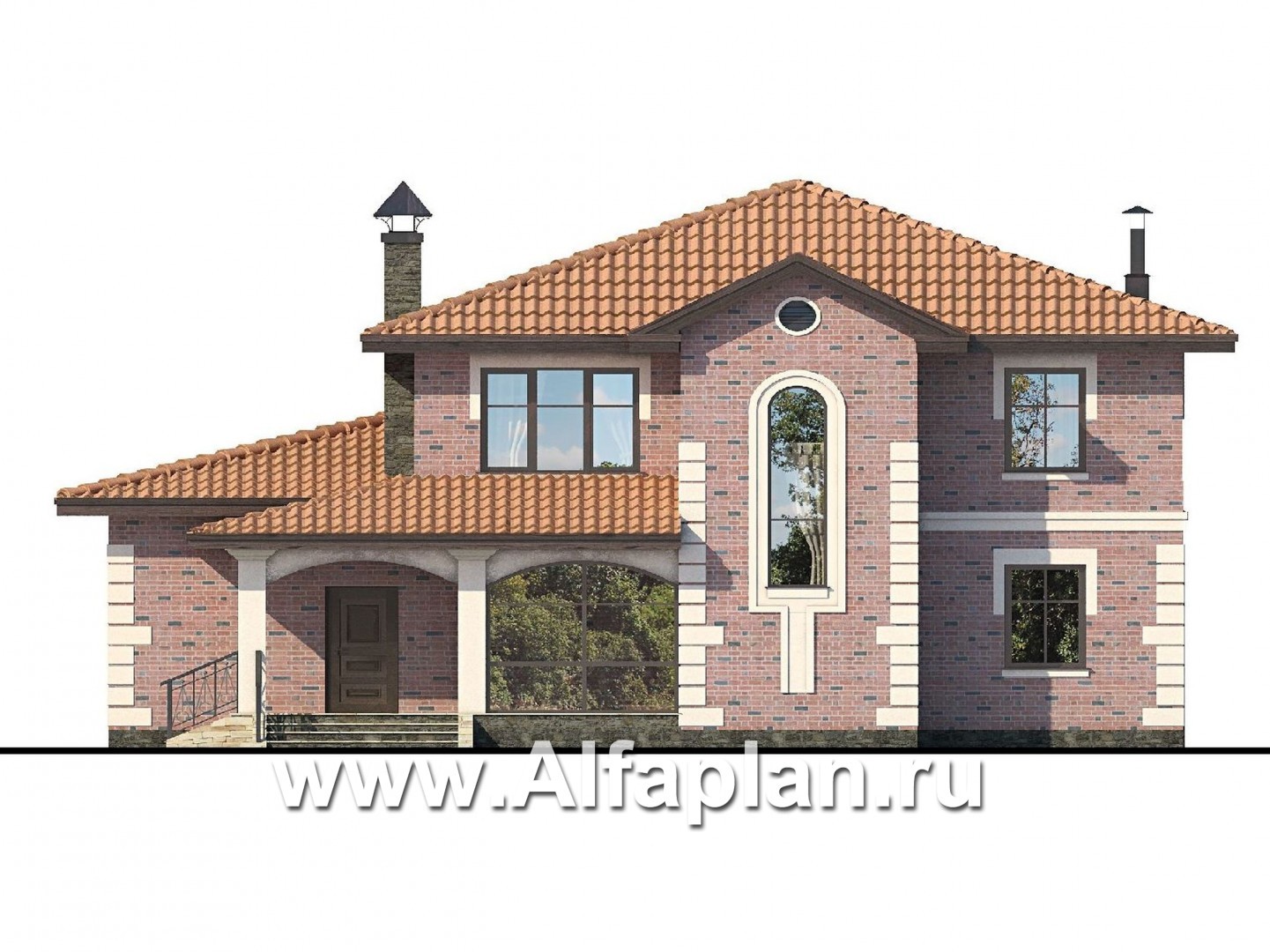

Вид спереди
Вид спереди

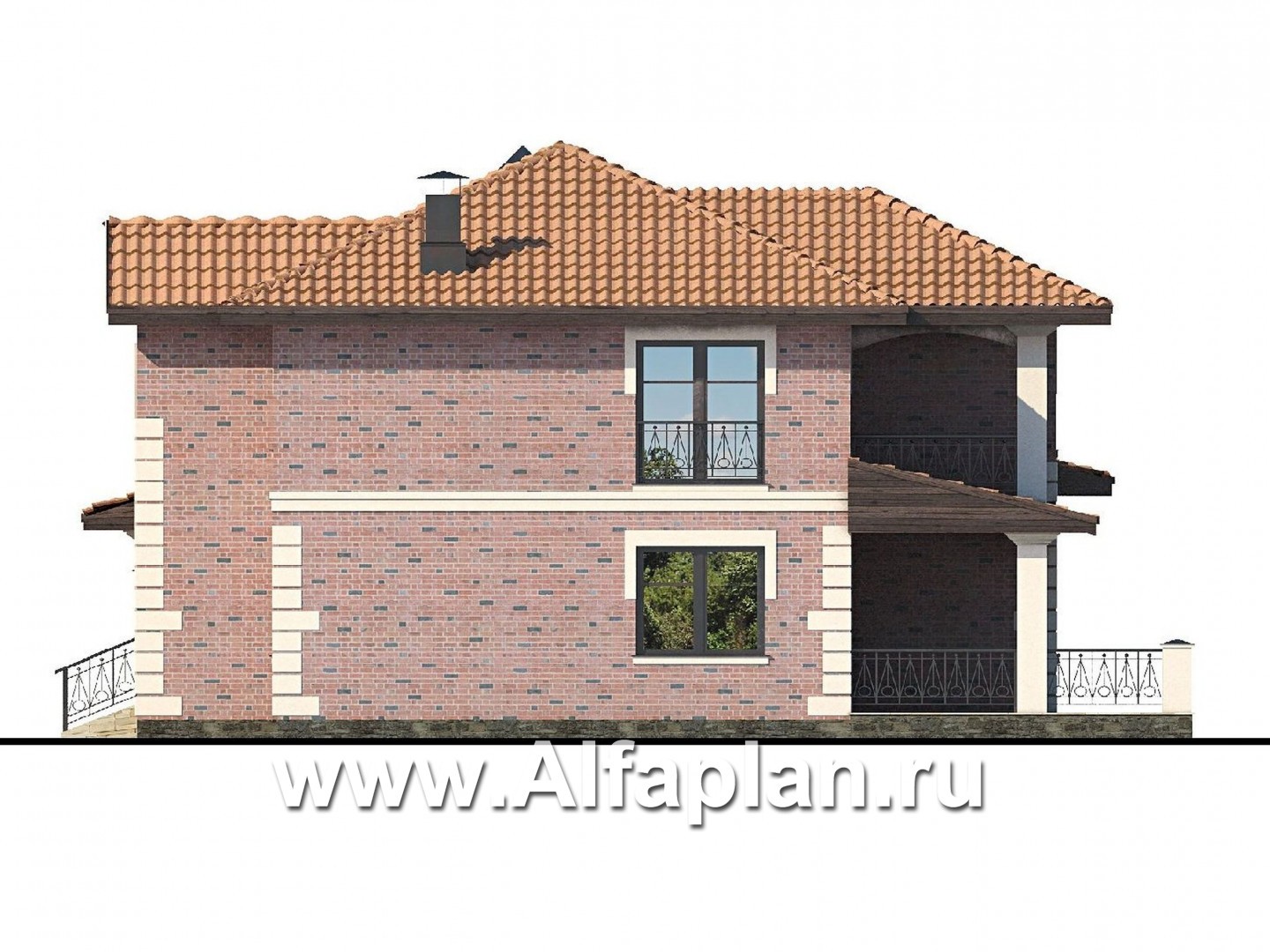

Вид справа
Вид справа

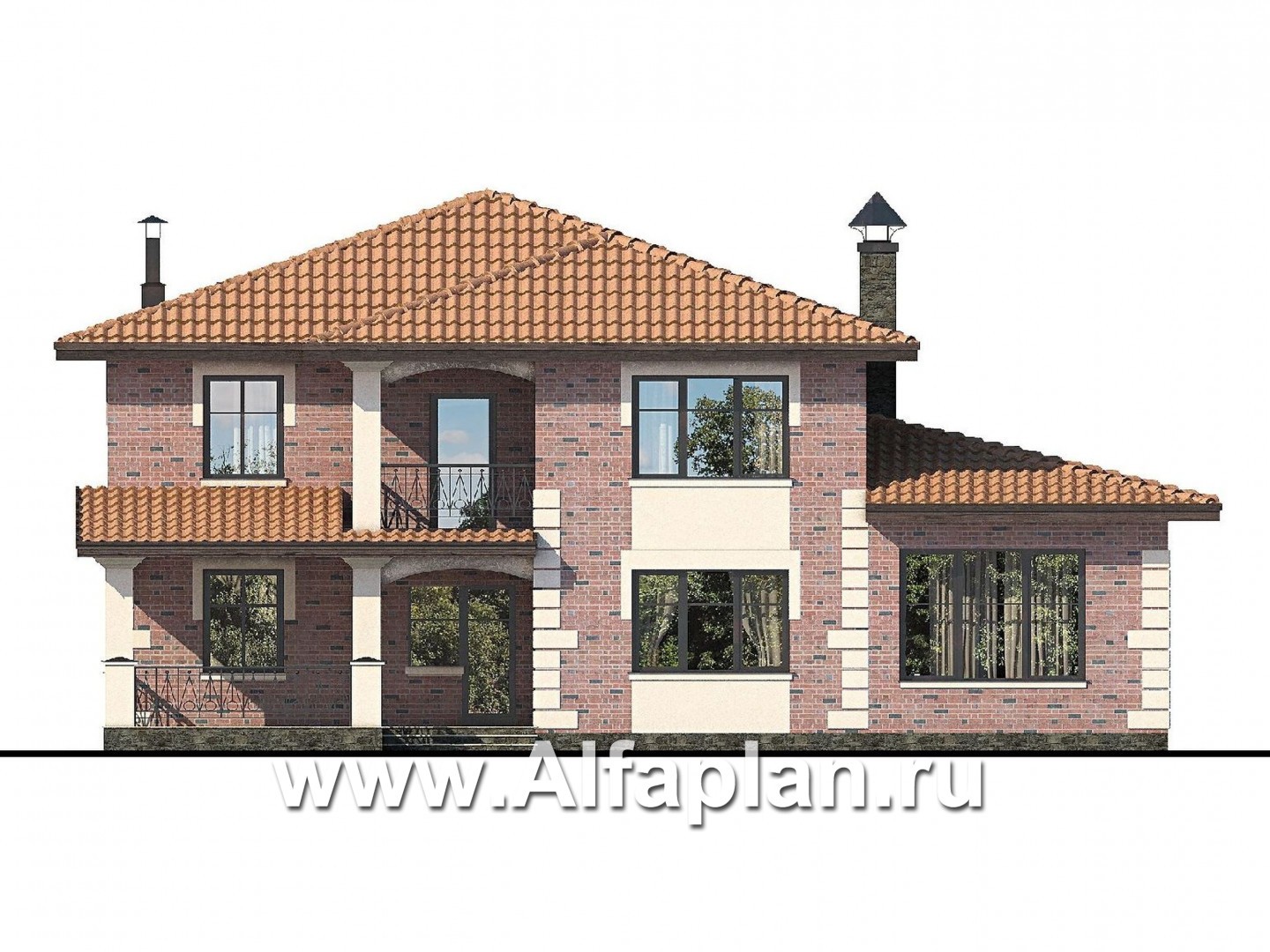

Вид сзади
Вид сзади

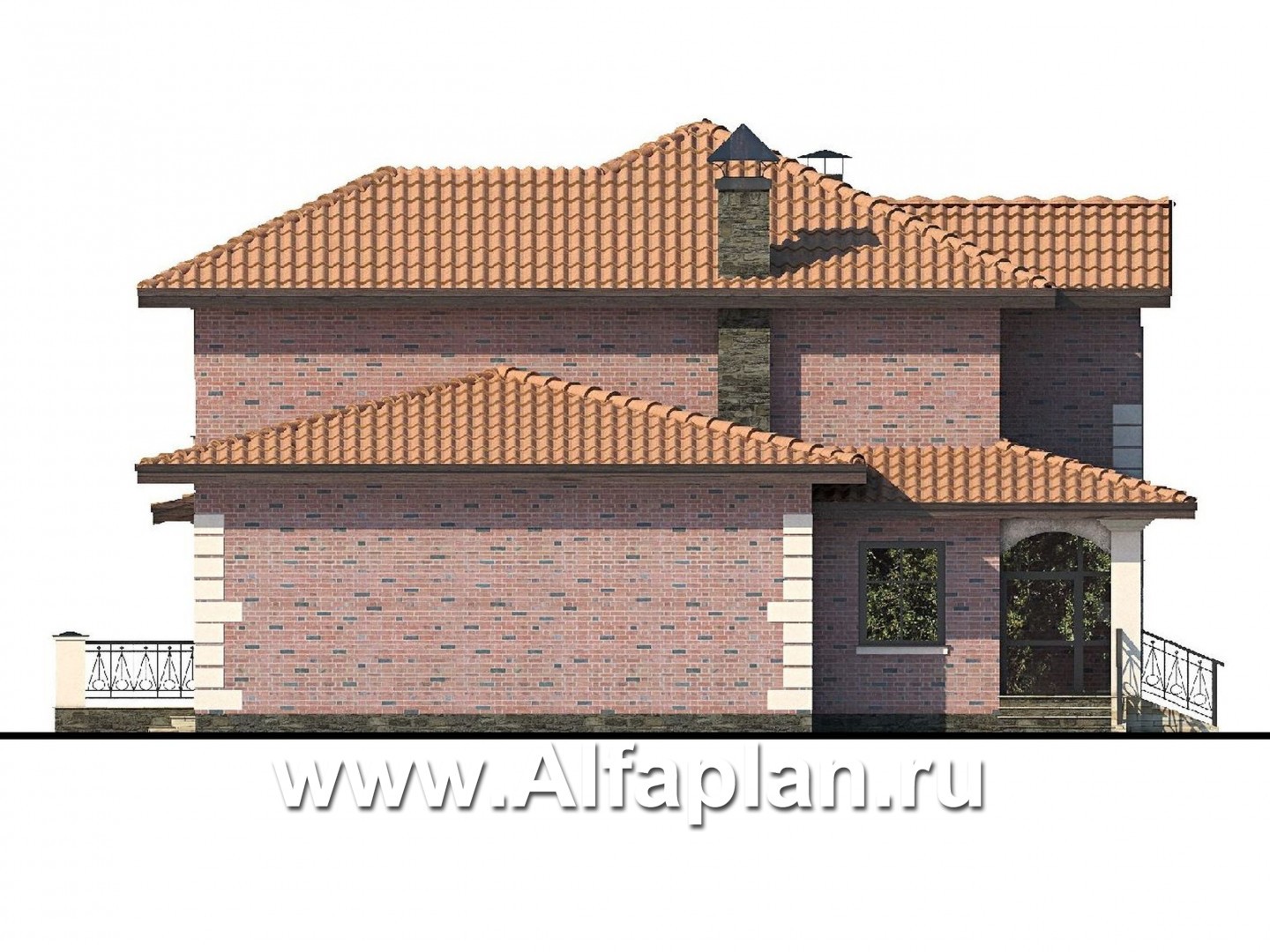

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

36.1 (толщиной 200мм)  м3
Тип наружных стенкирпич или газобетон (альтернативно)

108.9/107.4  м3
Тип внутренних стенкирпич или газобетон

10.9/10.7  м3
Тип перекрытиймонолитные ж/б над 1 эт. по деревянным балкам - над 2 эт.

12.9  м3
Крышастропильная конструкция

Тип кровлинатуральная черепица

239.1  м2
Наружная отделкалицевой кирпич, штукатурка

262.5/6.0  м2
Наружная отделка цоколяоблицовочный камень

Высота домаот пола до потолка

8.87  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

2.85  м
Высота мансардного скосанет

Мощность котлас бойлером горячей воды

45 квт
Расчетная электр. нагрузкас учетом электроплиты

16.8 кВА
Утеплительминеральная вата


Проект под номером 439A назван классическим коттеджем с современной планировкой в реальности все качества данного жилья будут полностью соответствовать такой характеристике. Наружная отделка дома и архитектура придерживаются более строгой, хоть и не лишенной изящества классики стиля. Отделочный кирпич наружных стен обеспечит строгость и солидность цветов и очертаний, а блочная отделка углов, арочные окна фасадного эркера и крыльца, а также облицовочный камень цоколя придают немного классической яркости. Особенно хорошо подчеркивает удачный облик коттеджа большая застекленная арка фасадного крыльца, которая по канону классического стиля может изнутри сопровождаться шторами и горшками с декоративными растениями. Также удачным элементом этого дома является небольшая лоджия первого этажа, расположенная под общей кровлей и терраса первого этажа, выходящая на задний двор. Что же насчет материалов, предусмотренных для возведения наружных стен дома, то здесь имеется альтернативный вариант – можно использовать как газобетонные блоки, так и кирпич. Так что в отношении материалов наружных стен можно сказать следующее – здесь за счет строительной альтернативы коттедж можно отнести в спаренную рубрику «кирпичные и газобетонные дома».

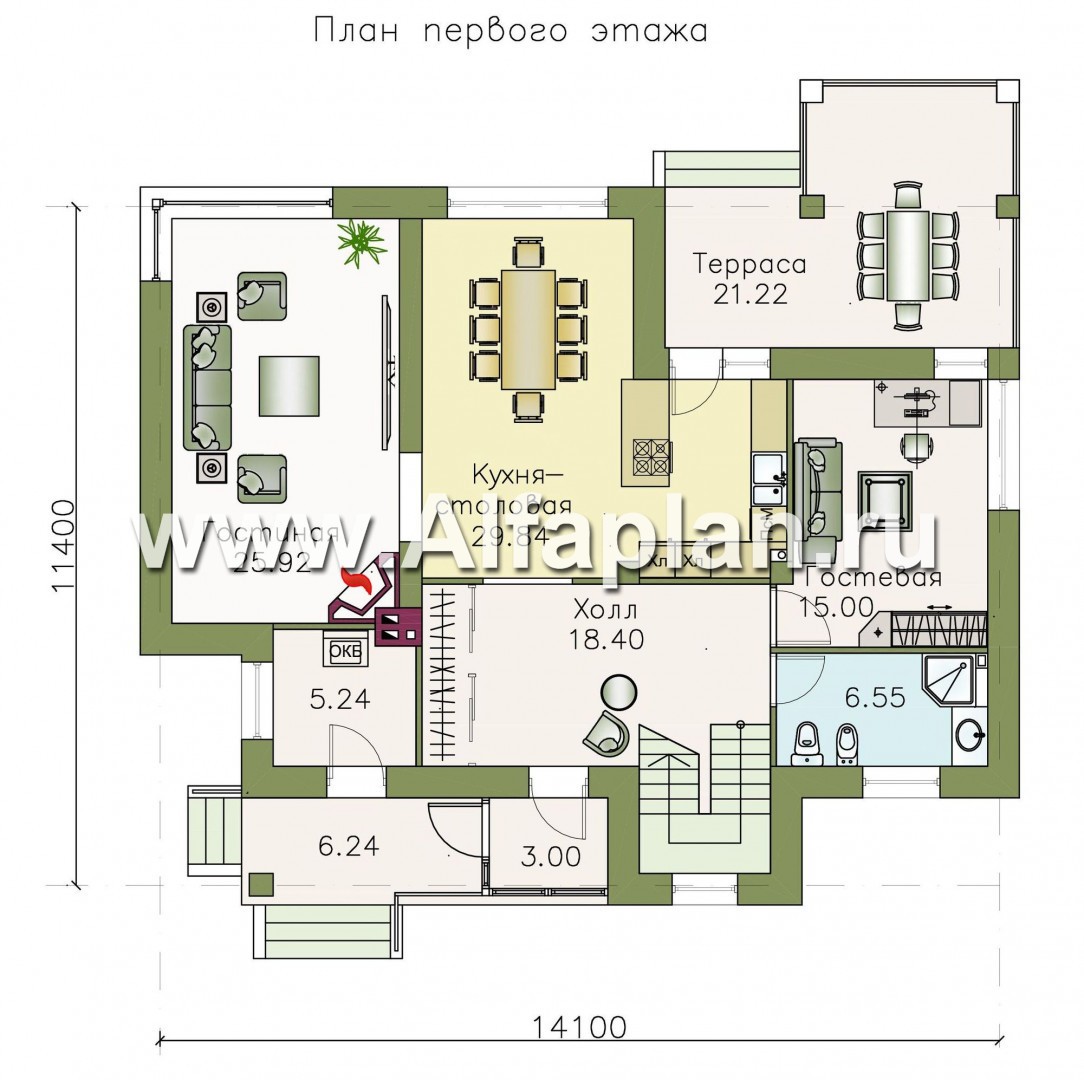

С крыльца первого этажа вы сможете сразу же зайти в холл. Сбоку возле холла и лестницы, ведущей на второй этаж, будет располагаться санузел и душевая. За душевой на первом этаже вас будет ждать гостевая комната. Дальше прямо вас будет ждать кухня-столовая, занимающая большую площадь первого этажа, а из нее есть выход к террасе заднего двора. Из кухни-столовой есть выход в гостиную, которая отапливается камином. Если вы поднимитесь по лестнице вверх, то окажитесь на втором этаже, сразу в его холле. Холл второго этажа удлинен, протянут почти во всю ширину этажа. Из холла двери ведут в три разные по площади спальни и в ванную комнату. Из холла можно также выйти на лоджию.

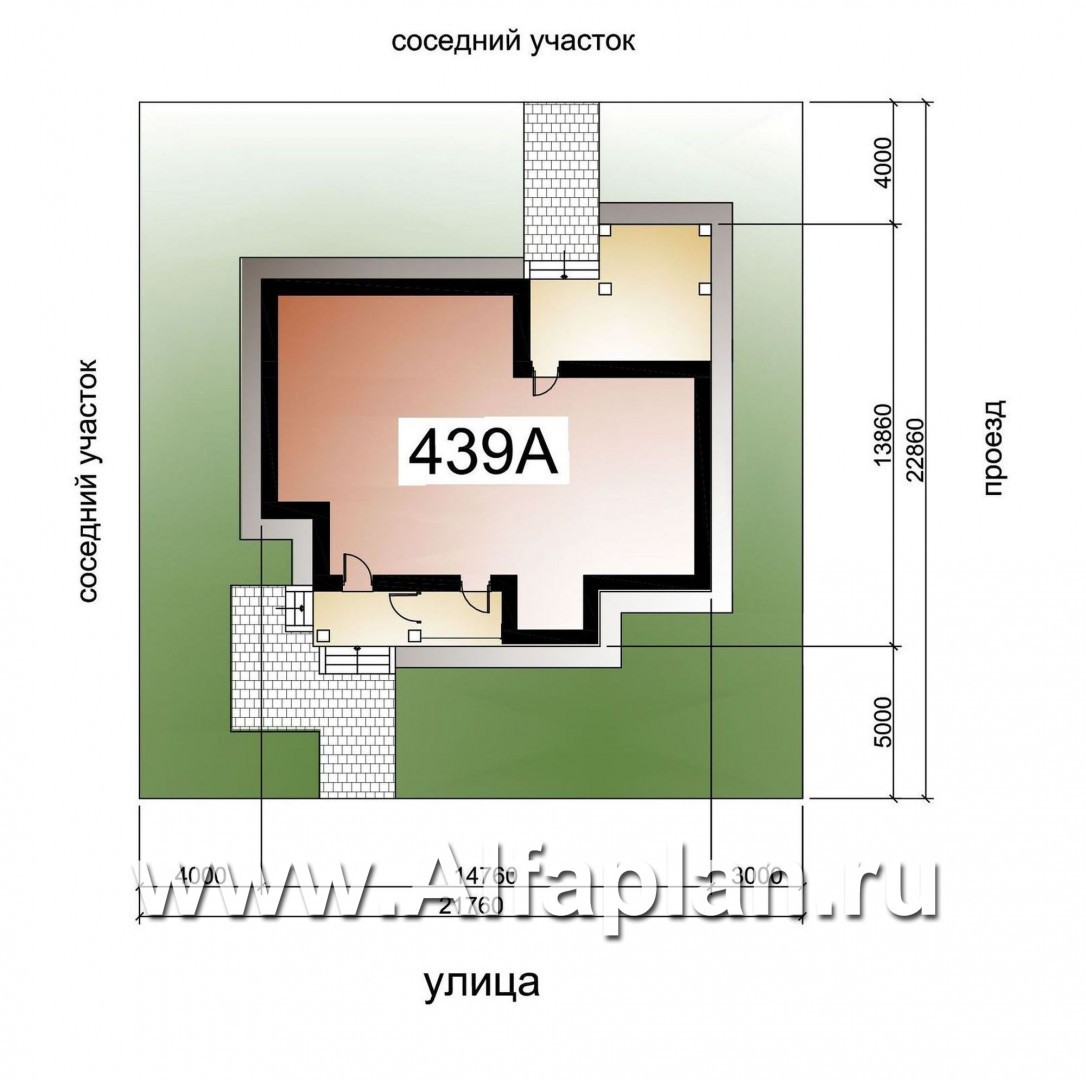

Для удобства будущих хозяев коттеджа, которые хотели бы посмотреть более выгодное положение дома на участке, в проекте предусмотрено зеркальное отображение дома.

Если вам что-то не понравилось в деталях этого коттеджа, смотрите каталог наших проектов. В каталоге сайта альфаплан вы найдете прочие интереснейшие проекты домов и обязательно сможете сделать свой выбор!

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Сергец из города Уфа написал(а) 09.01.2013:

Здравствуйте. В проекте фундамент и типы перекрытий указан железобетонный монолит. Скажите пожалуйста, возможно ли изменение проекта в части применения ж/б плит на фундаменте и перекрытий 1-го этажа (плиты есть и их надо использовать) , а также тип кровли на металлочерепицу. (дешевле) Спасибо.

Сергей, здравствуйте. Можно монолитную фундаментную плиту заменить на ленточный фундамент из блоков ФБС. Вопрос по замене перекрытий может решить наш конструктор, но вариант сборных перекрытий будет более сложный и может потребовать дополнительных балок для опирания плит. Заказать разработку таких вариантов конструкций можно вместе с заказом проекта.
