315A

"Виконт" - компактный дом с отличной планировкой

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
142.90120.4863.44
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)29900

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - ленточный из сборных Ж/Б блоков глубиной заложения 1,85м5000

4.83415

Вид спереди
Вид спереди

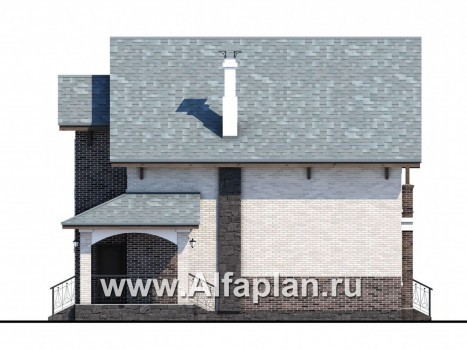

Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

бетон В25 - 33,7  м3
Тип наружных стенгазо(пено)бетон или пустотный кирпич

98.1 / 99.4  м3
Тип внутренних стен-

-  м3
Тип перекрытийнад 1эт. - монолитные ж/б, над 2 эт.- по деревянным балкам, частично - теплая кровля

14,3 бетон В25  м3
Тип кровликерамическая / битумная черепица

196  м2
Наружная отделкалицевой кирпич, штукатурка

260,6  м2
Наружная отделка цоколяоблицовочный камень - 24,0 м2

Высота мансардного скоса2,20 (от пола)

Утеплительминеральная вата -261,7 м2

Окна

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

ЕВгений из города Москва написал(а) 01.07.2017:

Здравствуйте, подскажите пожалуйста описание ж/б перекрытия первого этажа предусмотрено на газобетон без армопояса???? На плане первого этажа не показаны внутренние несущие стены, они не предусмотрены????

Добрый день, Евгений,

в проекте заложены монолитные перекрытия. Монолитный пояс под монолитные перекрытия не делается. Пояс выполняется в случае применения сборных плиты перекрытия и под перекрытия по дер. балкам. В проекте на 1ом этаже предусмотрено два несущих столба (выполняются из полнотелого кирпича М100), расположенные в кухне-столовой и гостиной (в местах изгибов Г-образных перегородок). Проект имеет 100% готовность всех разделов и может быть предоставлен в кратчайшие сроки. Фотографии домов, построенных по этому проекту, Вы найдете в фотогалерее на сайте http://www.alfaplan.ru/photos/ или в нашей группе Вконтакте https://vk.com/club9192433.

Валерий написал(а) 06.01.2017:

Вопрос по проекту 315A Здравствуйте, скажите, есть ли филиал вашей компании в нашем городе? Занимается ли ваша компания возведением домов? Какова ориентировочная стоимость строительства дома по проекту 315 А "Виконт" в нашем регионе? Заранее спасибо!

Здравствуйте, Валерий!

для посещения офис работает только в Петербурге. Наша архитектурная студия занимается проектированием коттеджей и малых архитектурных форма (бань, гаражей, беседок). Строительного подразделения у нас нет, поэтому о стоимости строительства ответить сложно. Стоимость строительства зависит от цены на строительные материалы, которая может быть различна в разных регионах, от стоимости строительных работ, которая также может существенно отличатся в зависимости от региона строительства и способа ведения строительных работ, от подготовительных работ и от удаленности места застройки. Правильную цифру вы получите, только когда проведете тендер среди местных компаний и получите от них сметы.


Юлия из города Краснодар написал(а) 19.10.2016:

Вопрос по проекту 315A Добрый день. Подскажите пожалуйста, - какова высота дома по данному проекту? - какова площадь темного кирпича, используемого на эркере по данному проекту? С уважением Юлия

Юлия, добрый день,

Высота дома в коньке - 9.35 м., отметка земли по проекту - -06.0м. Полная высота дома получается 9.95 м. Площадь темного облицовочного кирпича -113.9 м2
