515A

"Виконт" - двухэтажный дом с отличной планировкой

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
136.20119.7061.99
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)29000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - ленточный из сборных Ж/Б блоков глубиной заложения 1,85м5000


Вид спереди
Вид спереди

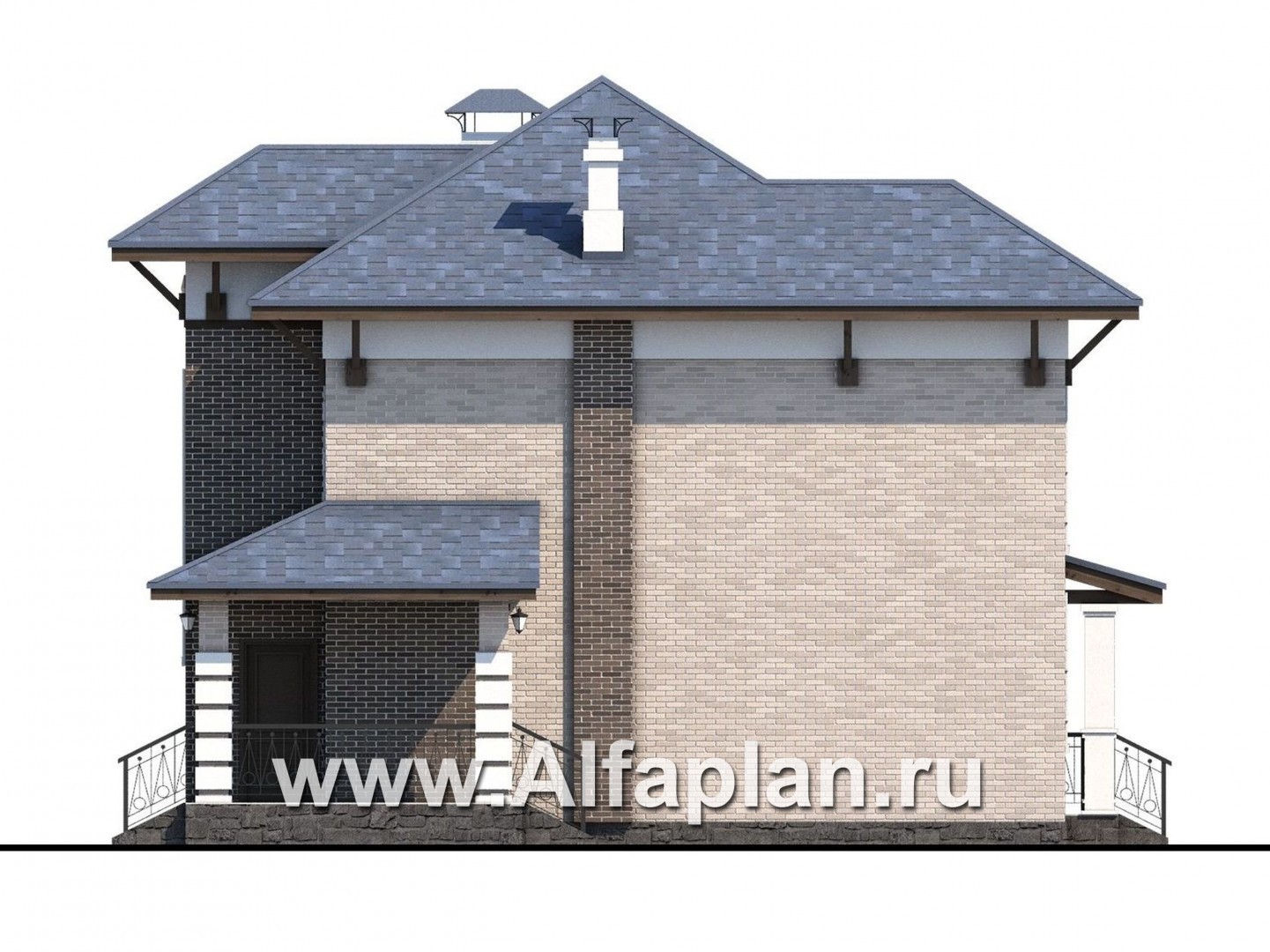

Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

бетон В25 - 33,5  м3
Тип наружных стенгазо(пено)бетон или пустотный кирпич

103,7/105,1  м3
Тип внутренних стенкирпич

-  м3
Тип перекрытиймонолитные ж/б -над 1 этажом, по деревянным балкам - над 2м этажом

бетон В25 - 11,00  м3
Крышачердачная стропильная конструкция

Тип кровлинатуральная или битумная черепица

210  м2
Наружная отделкалицевой кирпич, штукатурка

276 м2 - кирпич, 48,6 м2 - штукатурка  м2
Наружная отделка цоколяоблицовочный камень - 19,7 м2

Высота домаот уровня пола первого этажа

9,35  м
Высота 1-го этажаот пола до потолка

3,00  м
Высота 2-го этажаот пола до потолка

2,85  м
Высота мансардного скосанет

Утеплительминеральная вата

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)
