515B

"Виконт"- двухэтажный дом с гаражом и отличной планировкой

Дополнительные изображенияЗеркальный вариант проекта

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
163.00150.7163.44
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)32000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант перекрытия - из сборных ж/б плит над 1 эт5000
Проект отопления ТЕПЛЫЕ ПОЛЫ + радиаторы (типовой вариант)5000

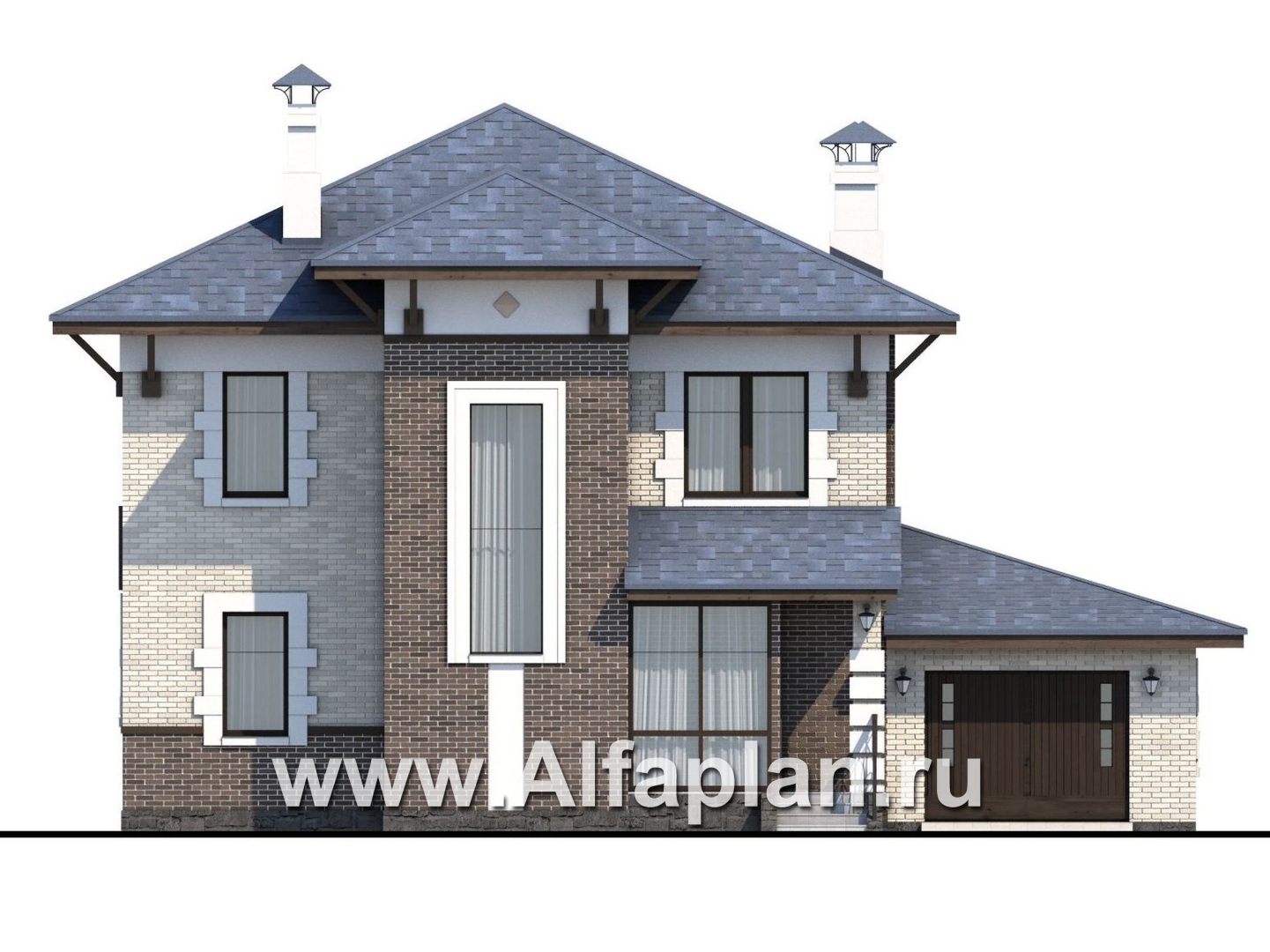

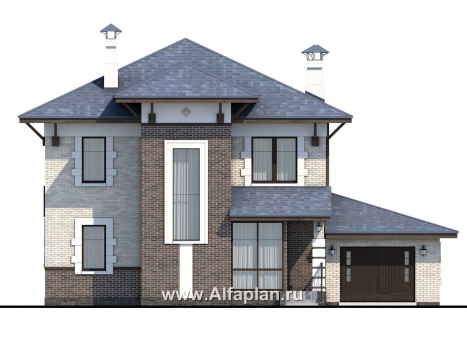

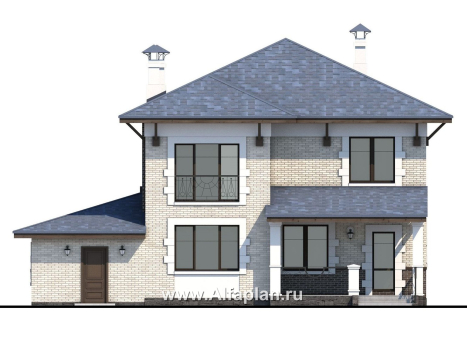

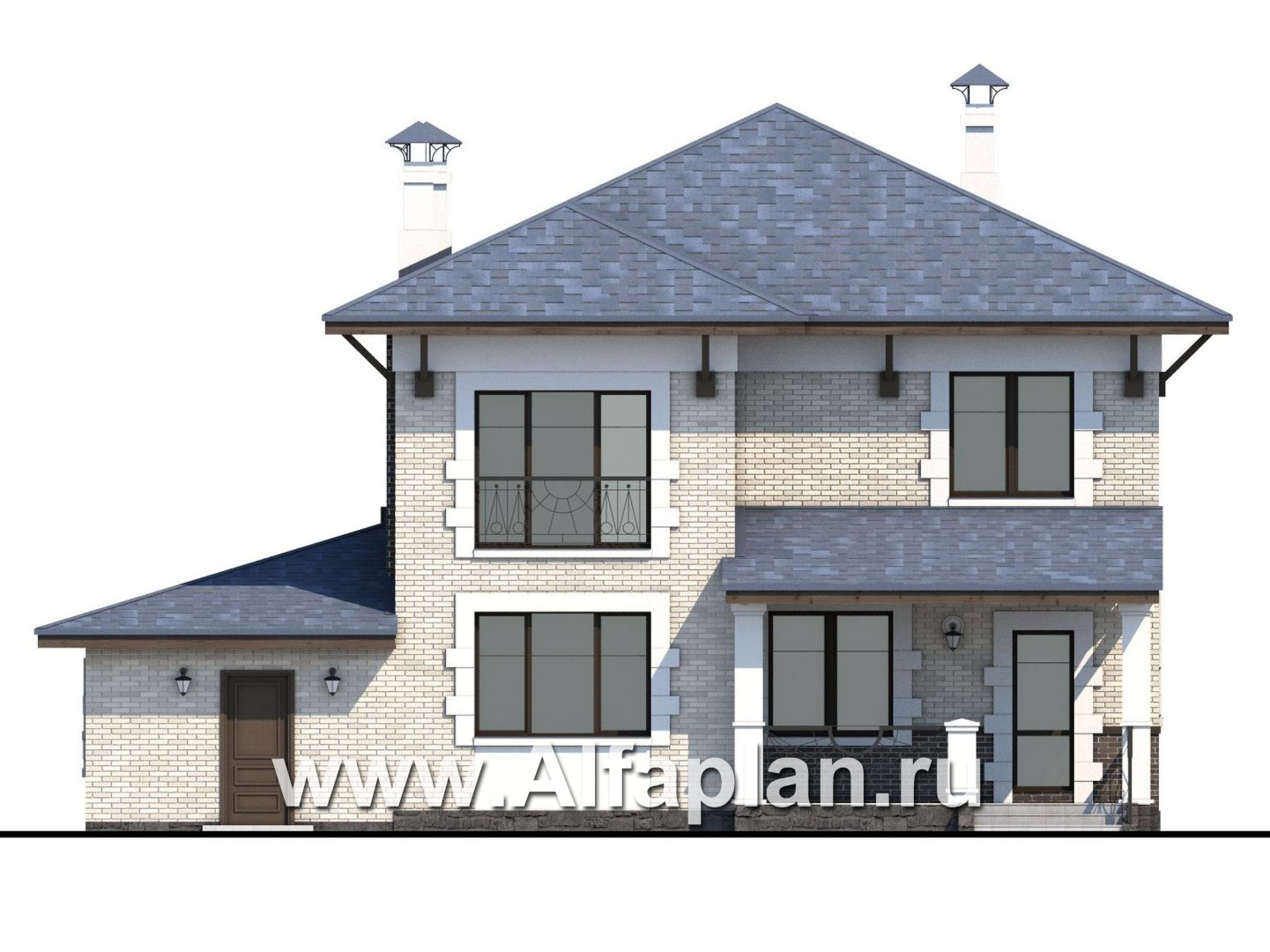

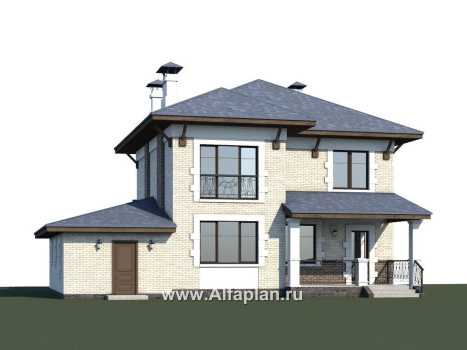

Вид спереди
Вид спереди

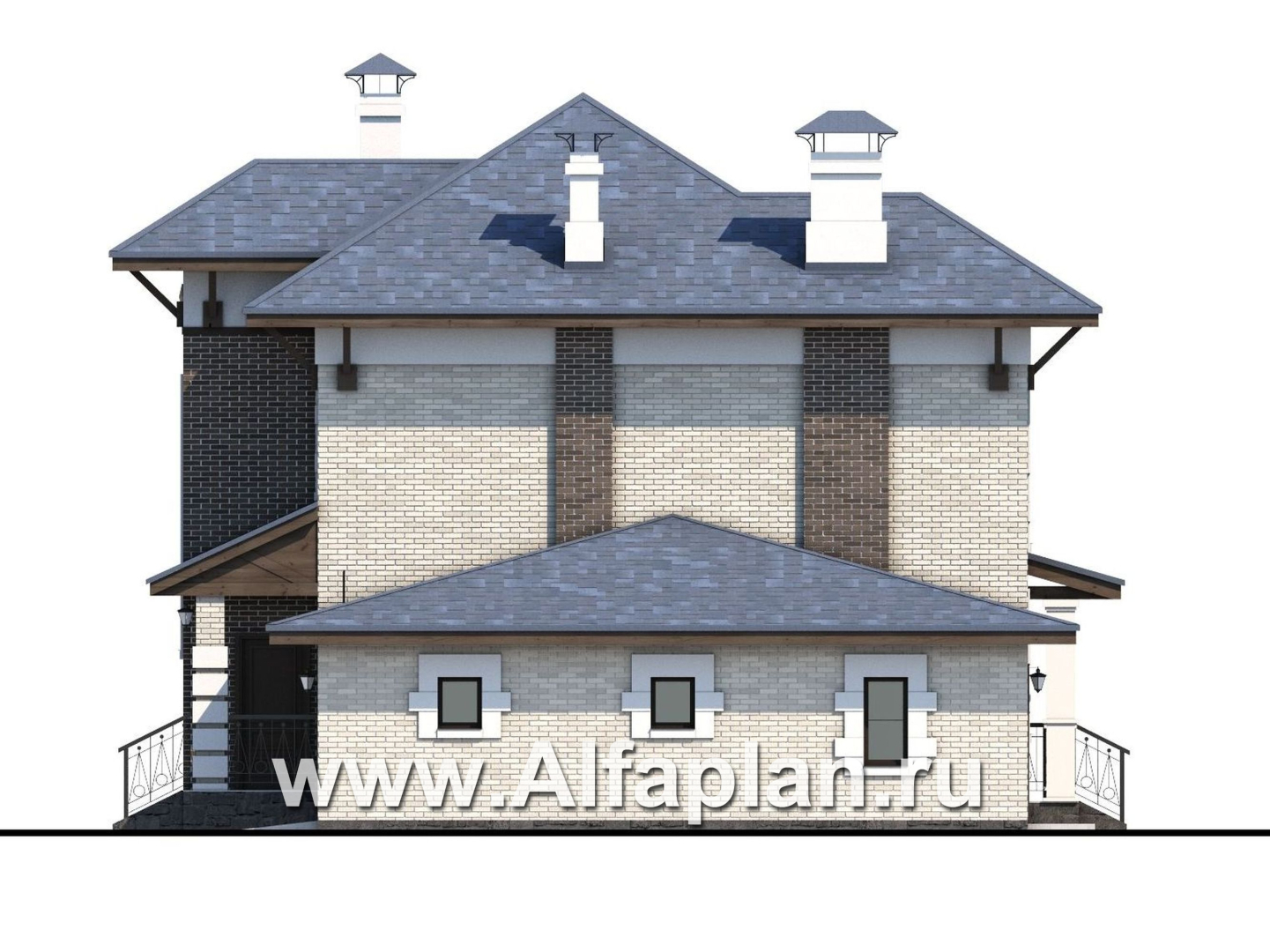

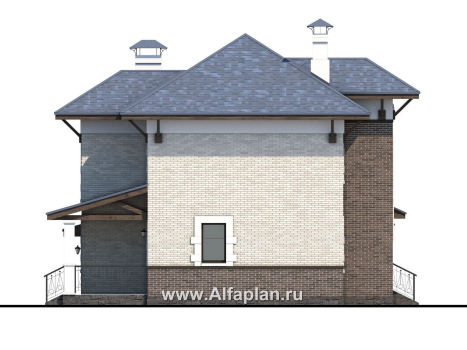

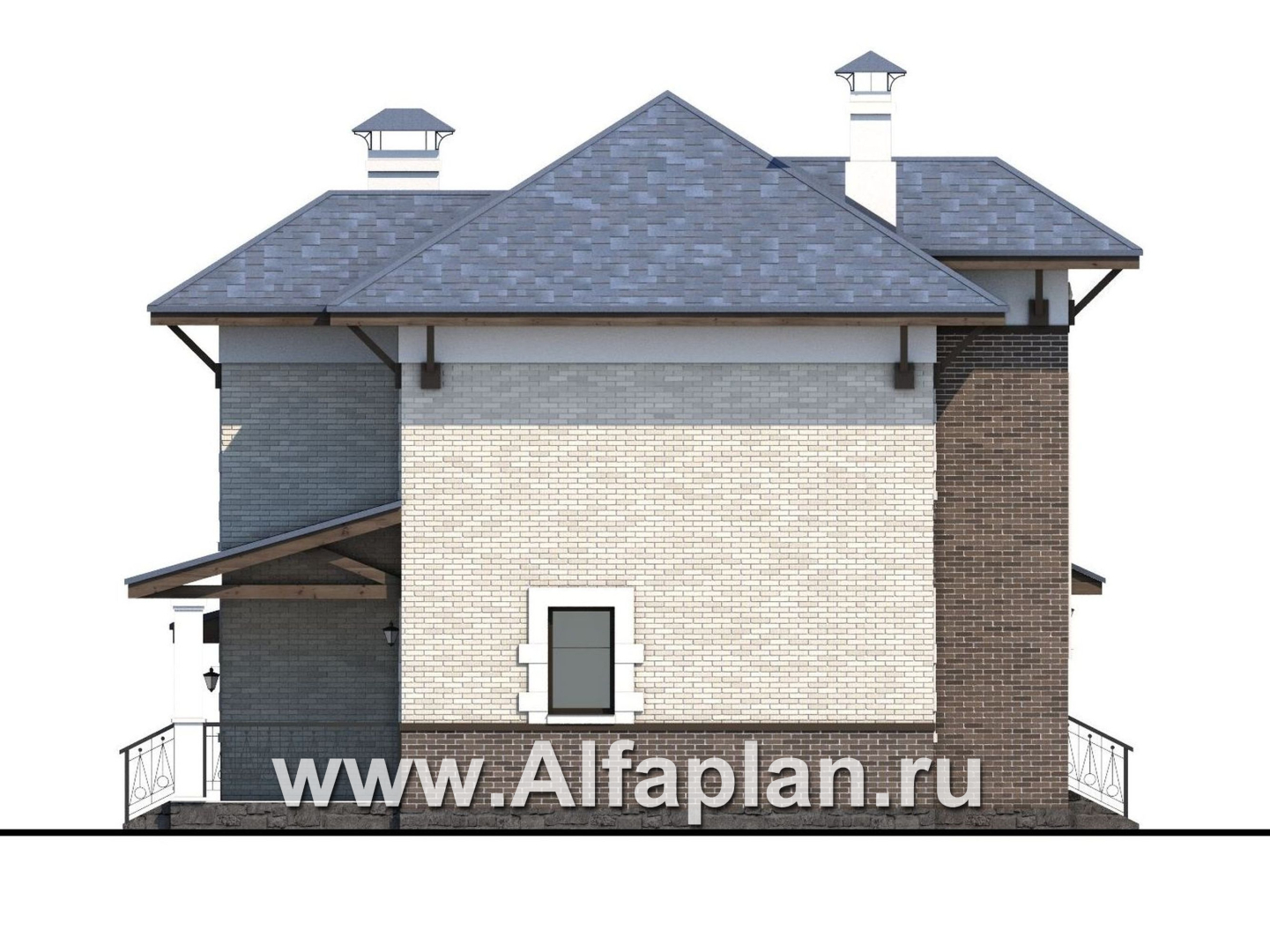

Вид справа
Вид справа

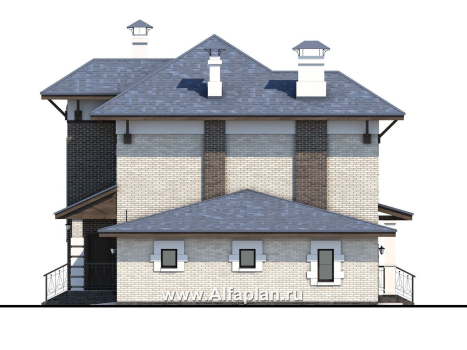

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

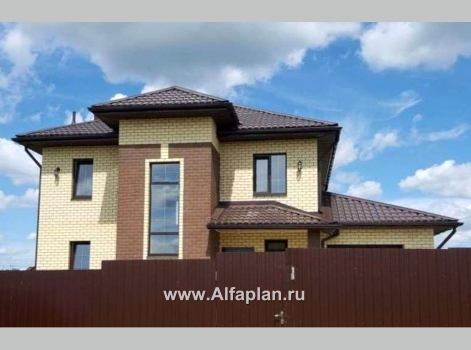

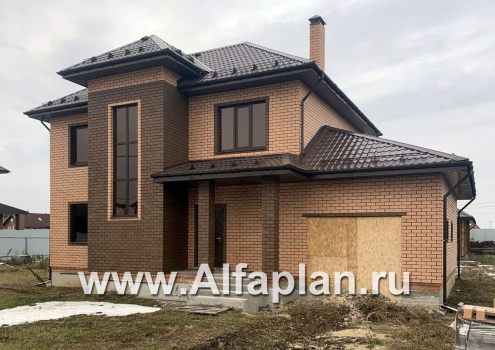

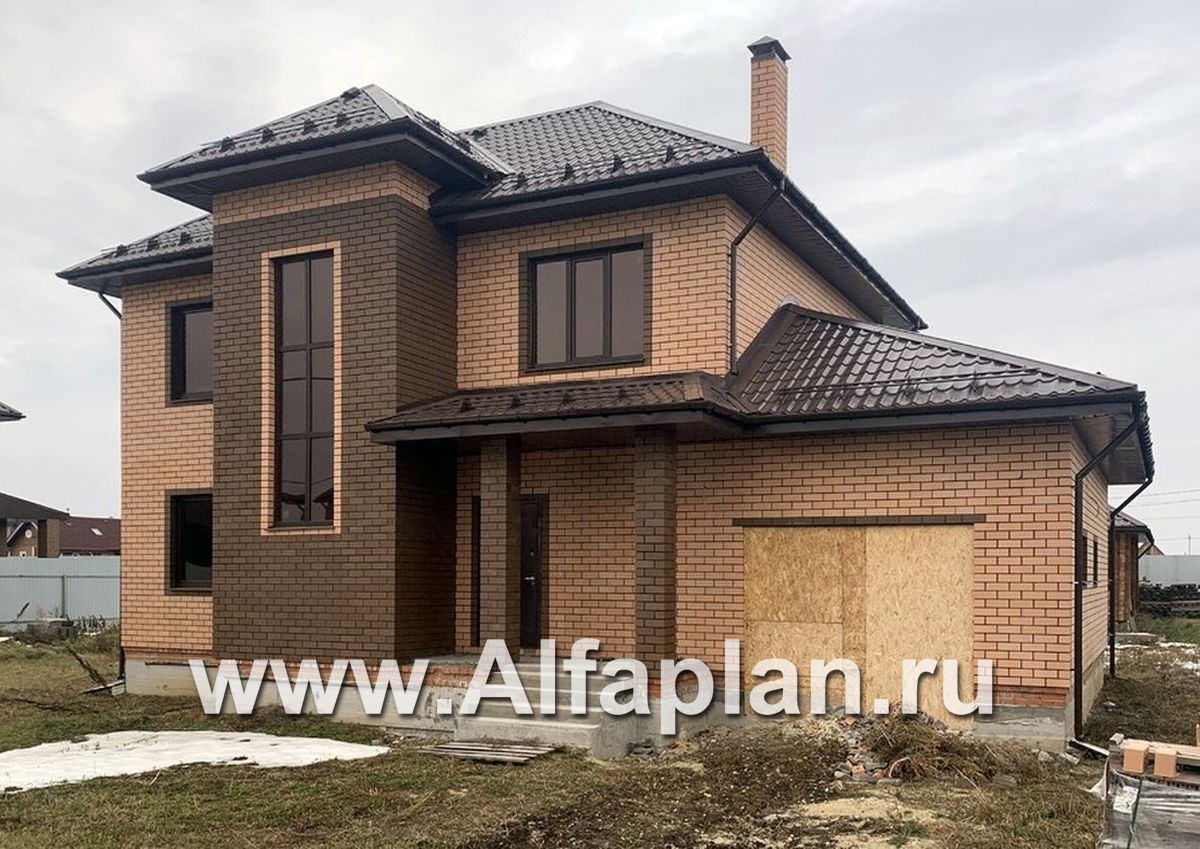

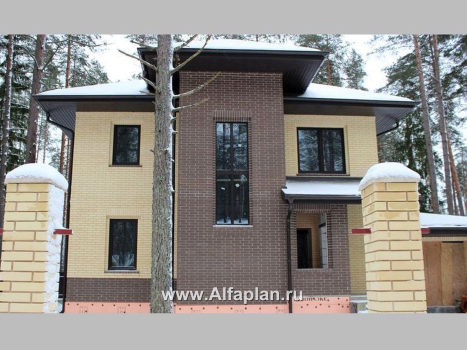

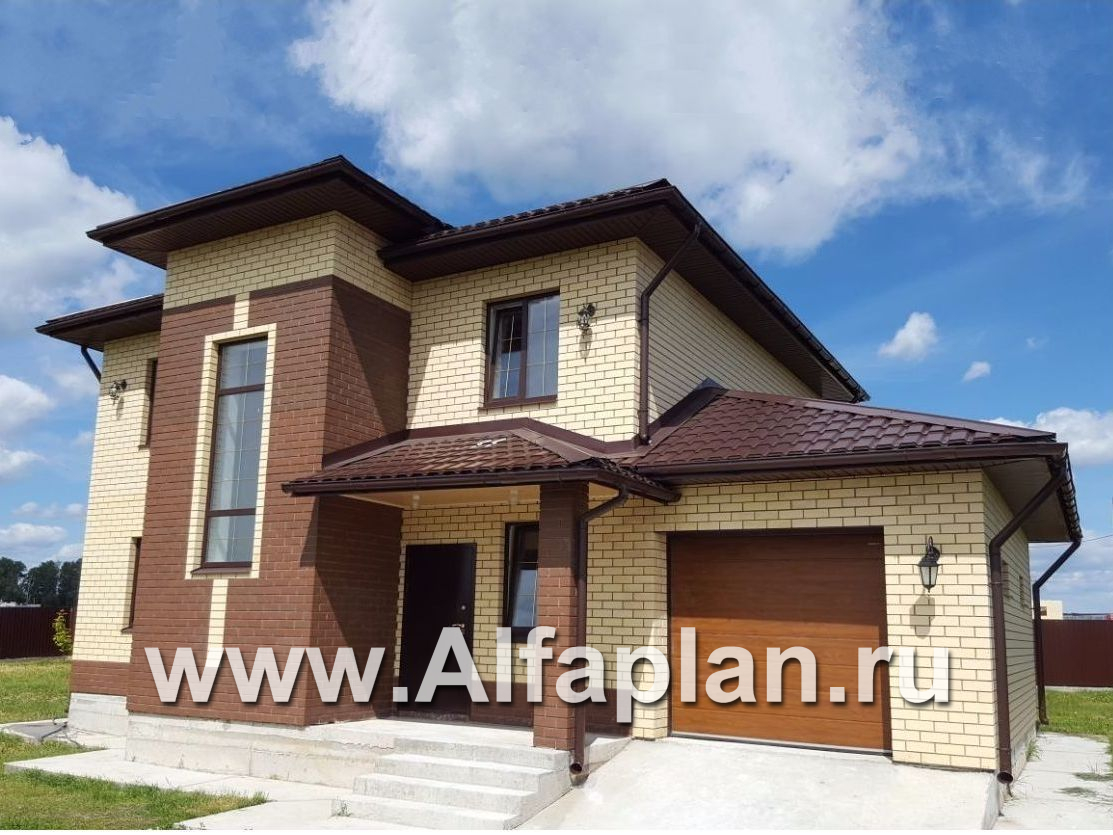

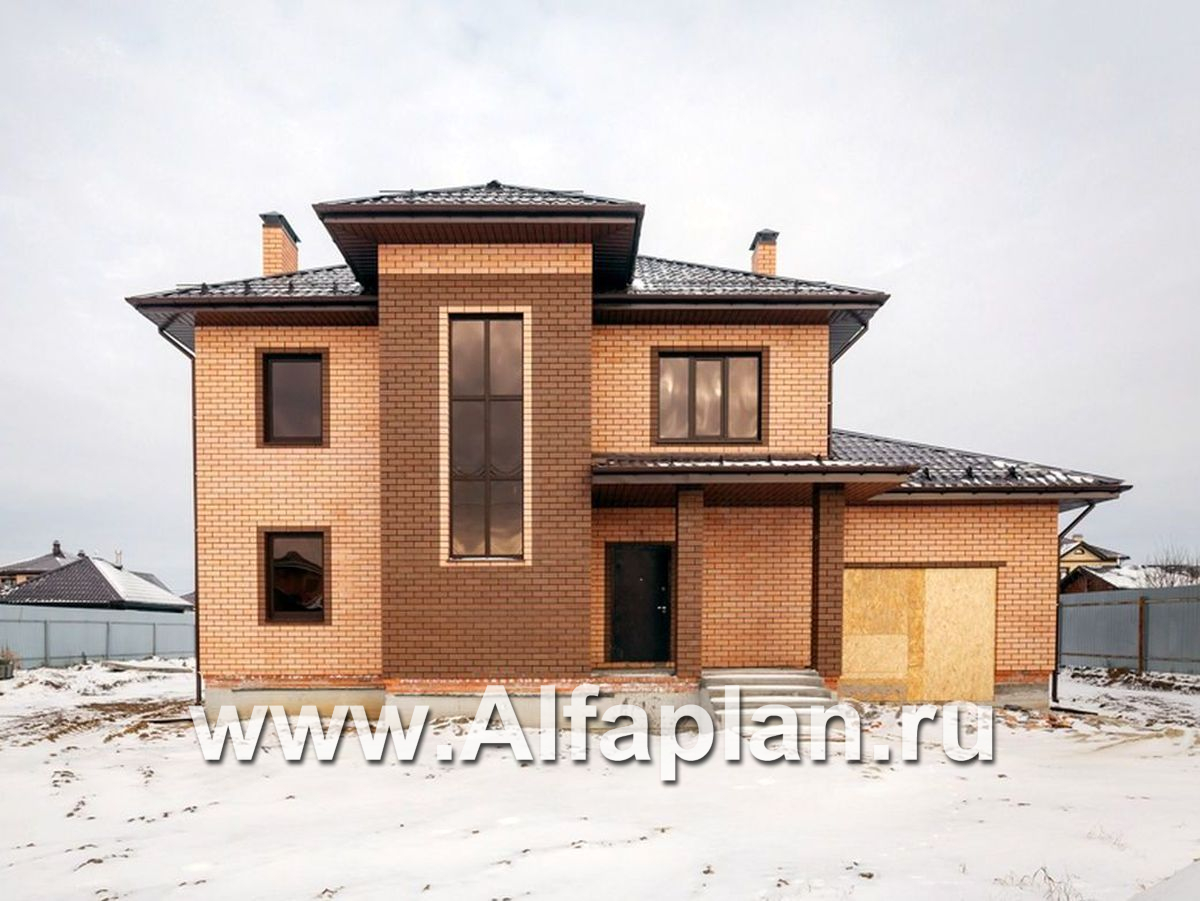

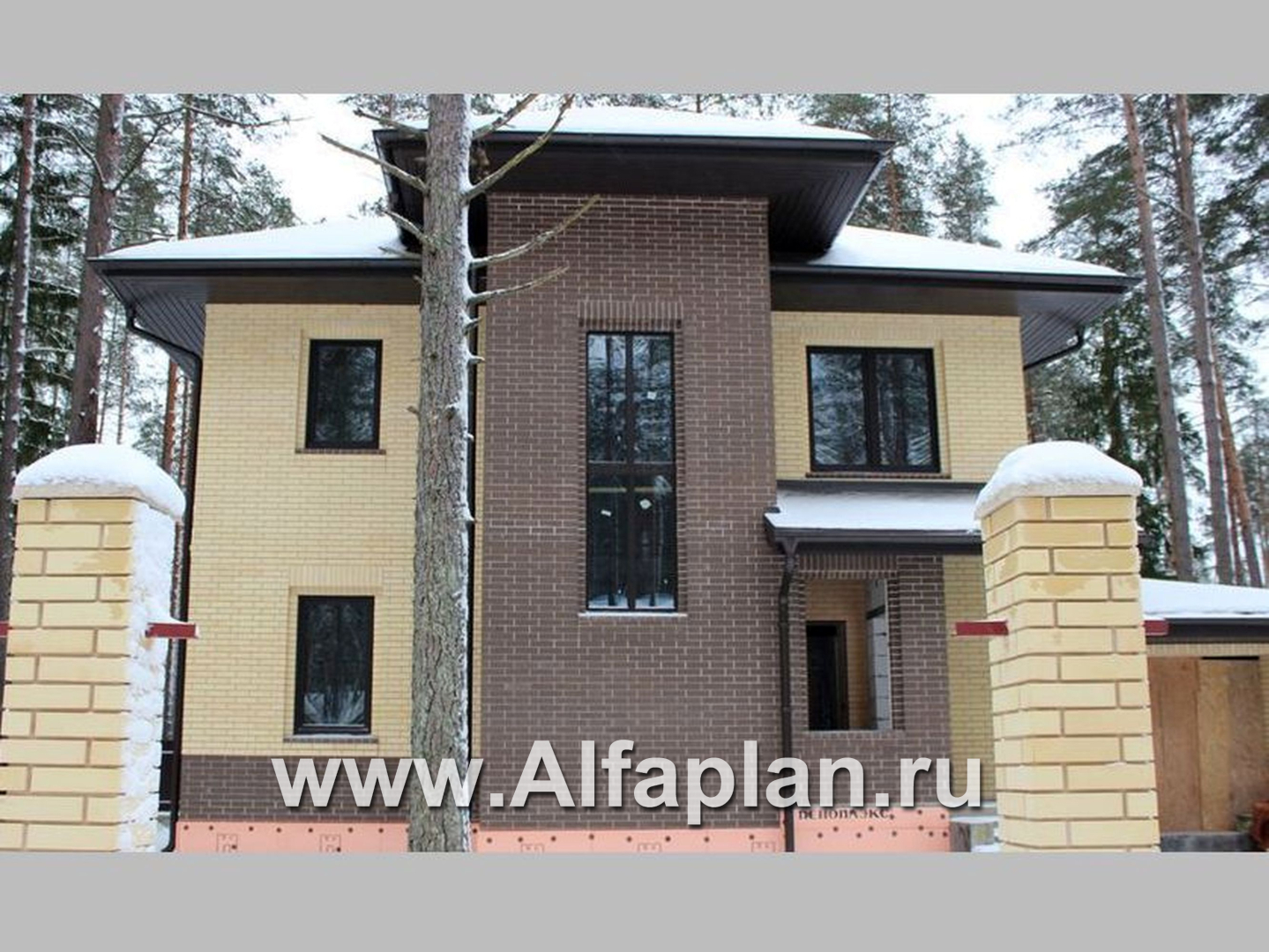

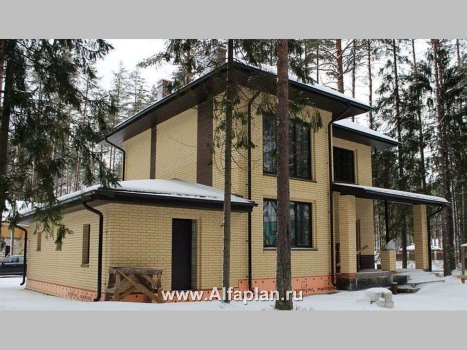

Дополнительное изображение 1 (прямой)

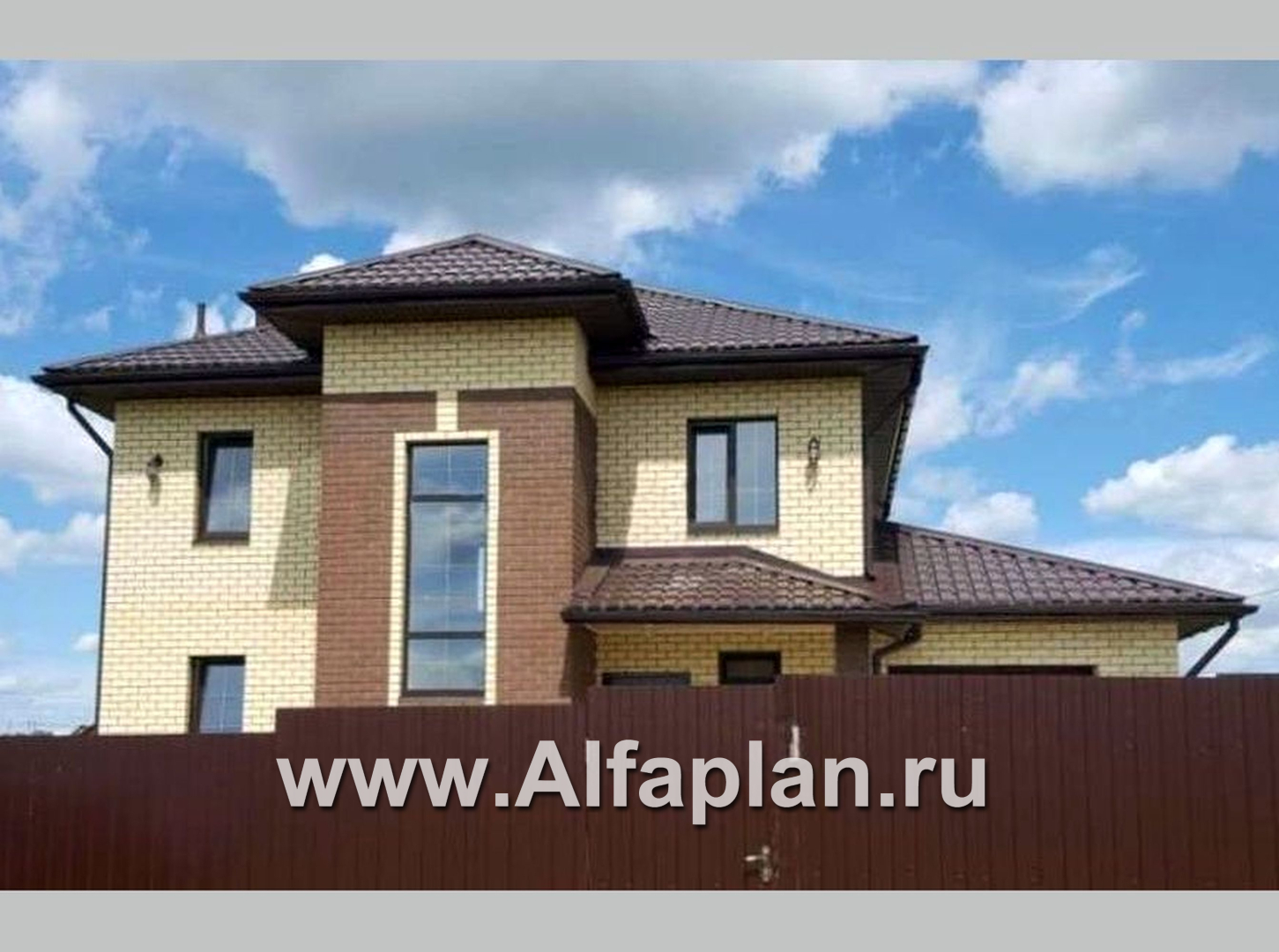

Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

бетон В25 - 40,4 м3 + крыльца 4,3  м3
Тип наружных стенгазо(пено)бетон или пустотный кирпич

117,7/119,2  м3
Тип внутренних стенкирпич

нет  м3
Тип перекрытиймонолитные ж/б - над 1 эт., по деревянным балкам - над 2м эт.

бетон В25 - 11  м3
Тип кровликерамическая или битумная черепица

248  м2
Наружная отделкаоблицовочный кирпич, декоративная штукатурка

313 м2 + штукатурка 48,6  м2
Наружная отделка цоколяоблицовочный камень - 17 м2.

Утеплительминеральная вата

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Алексей из города Дубна М.о. написал(а) 19.08.2016:

Вопрос по проекту 515B 1. Можно-ли в проекте сделать перекрытия 1-го и 2-го зтажа плитами ж/б, Фундамент - родсверк и подвальное помещение?

Алексей, здравствуйте.

можно дополнительно к монолитным ж/б перекрытиям разработать вариант сборных перекрытий из пустотных плит.
Стоимость разработки перекрытия -15000 рубл. Можно дополнительно к фундаментной плите разработать монолитный ленточный фундамент.
Стоимость разработки -25000 рубл. Подробную информацию по дополнительным разработкам можно посмотреть на сайте:http://www.alfaplan.ru/genplan/
