521A

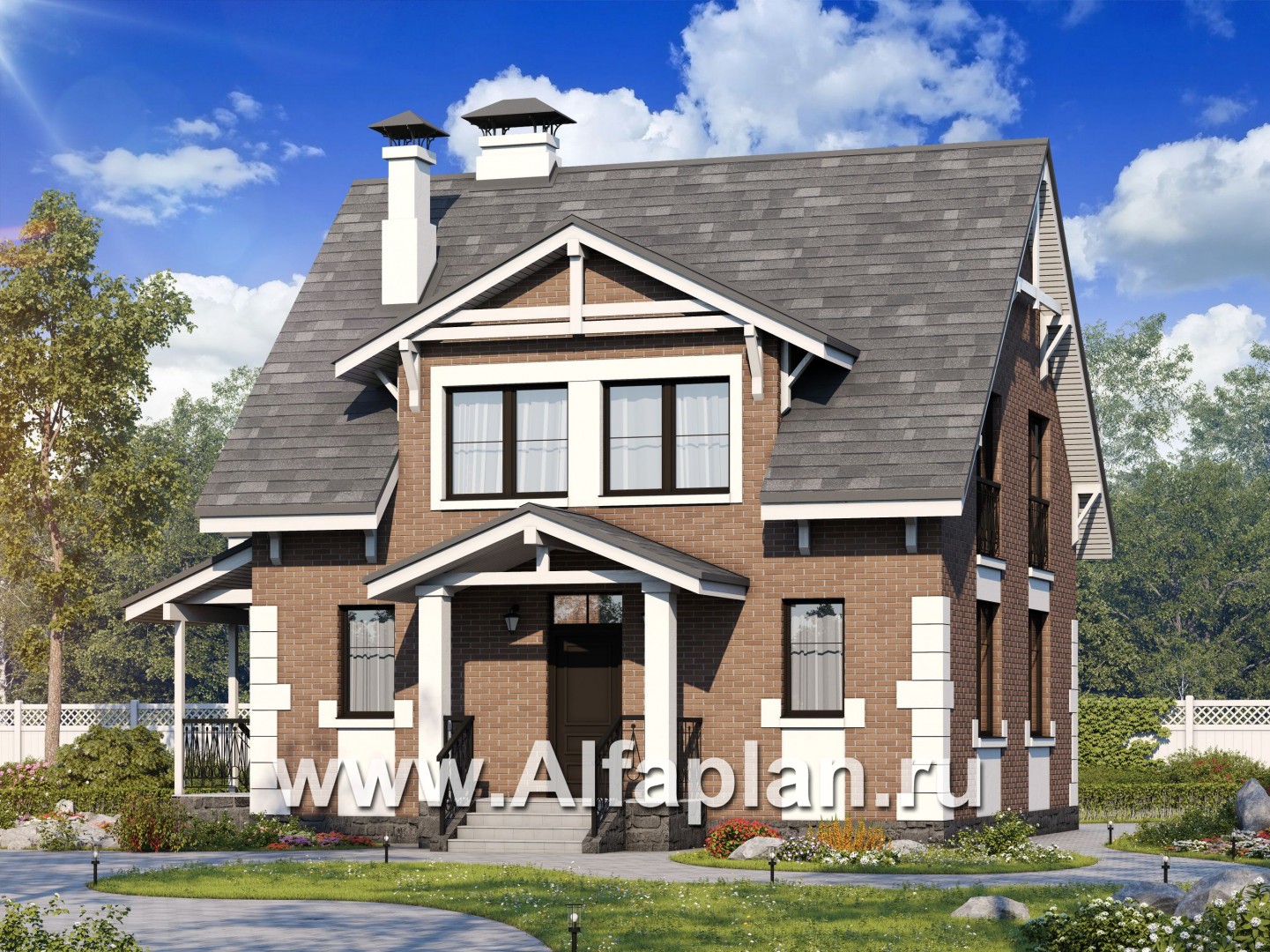

"Боспор" - экономичный мансардный дом

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
114.70111.4458.43
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)26700

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000


4.37401

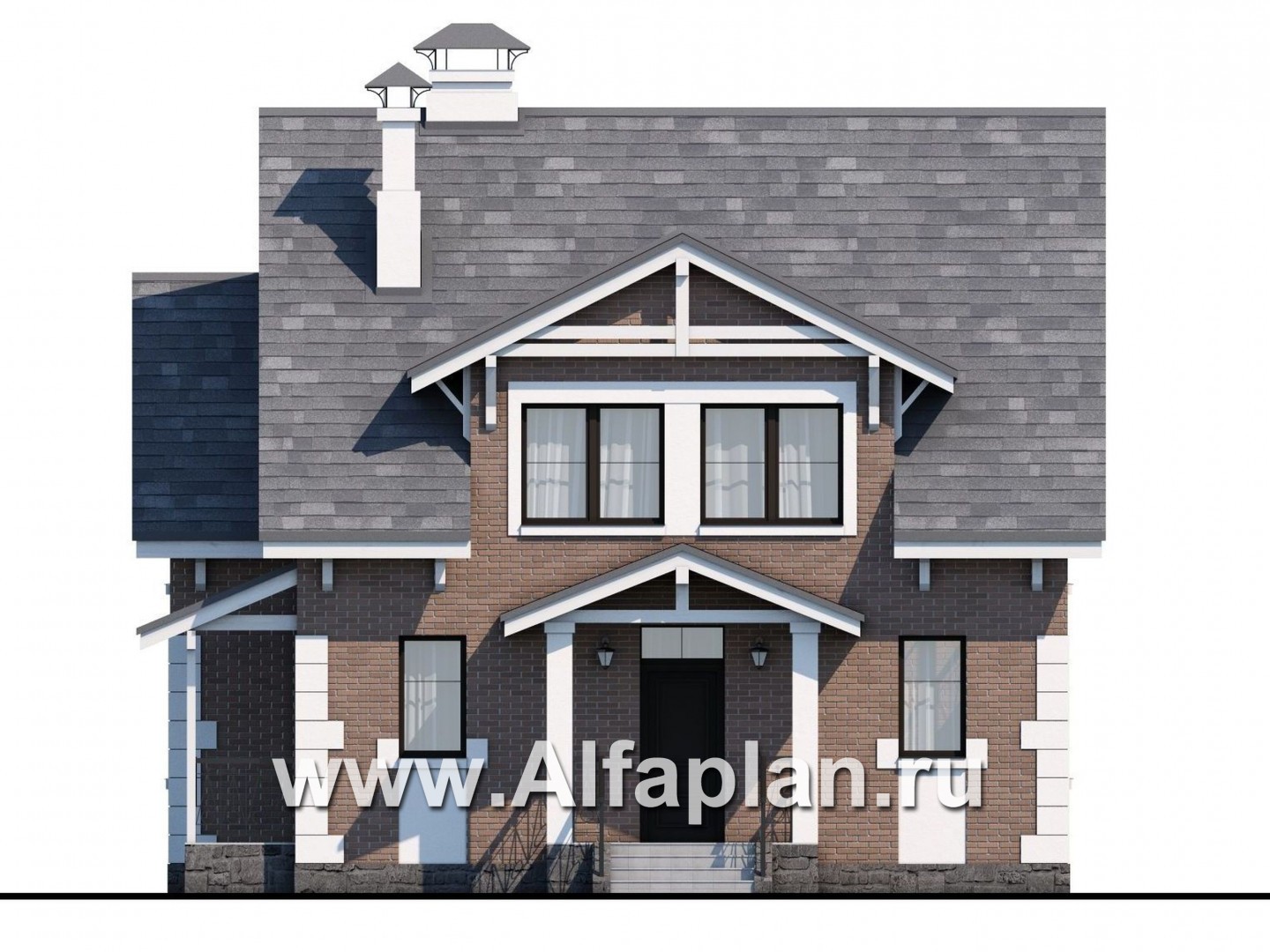

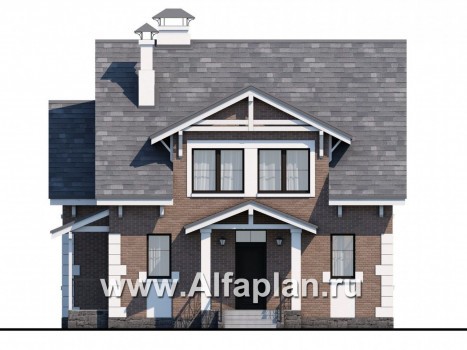

Вид спереди
Вид спереди

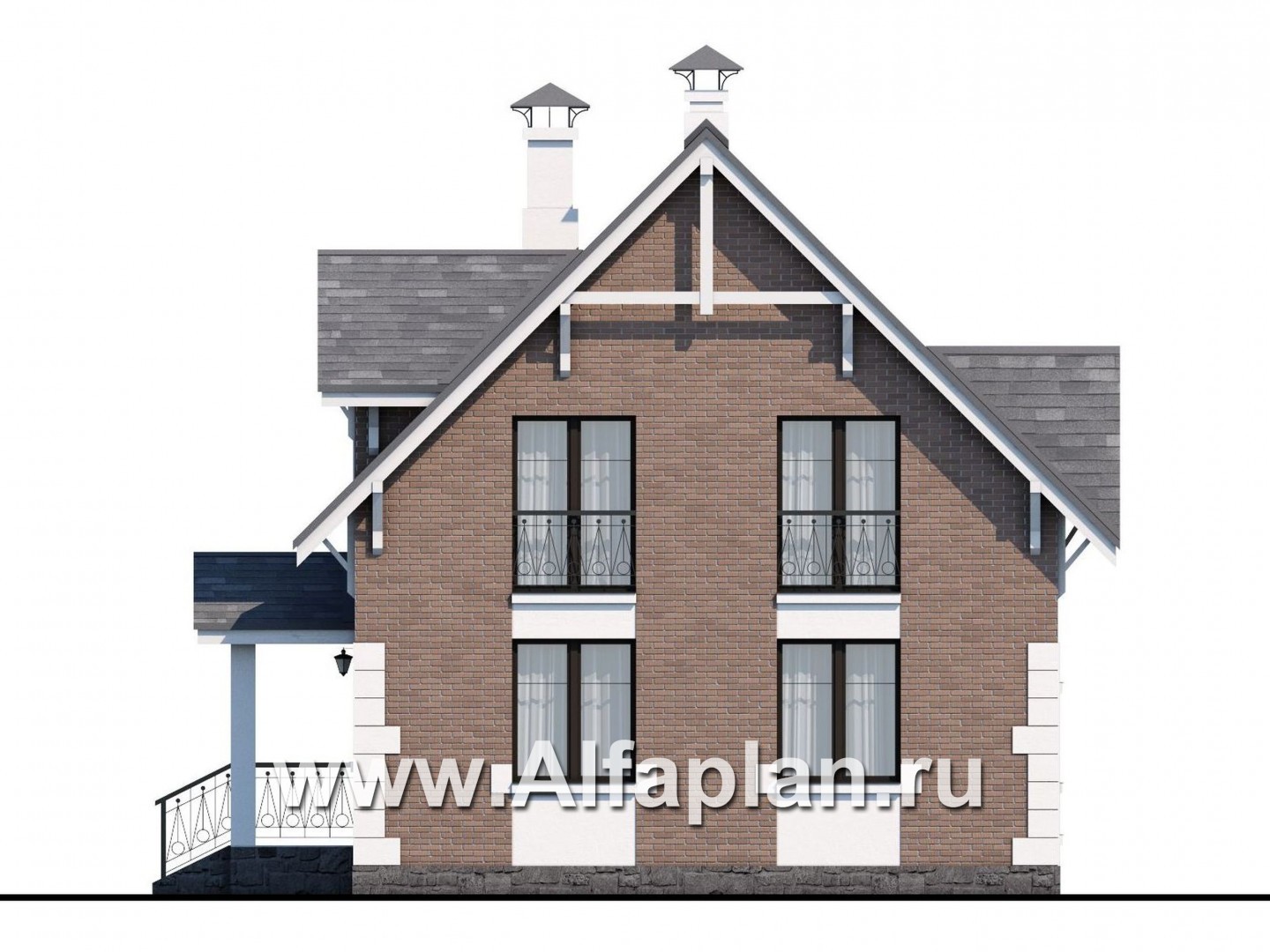

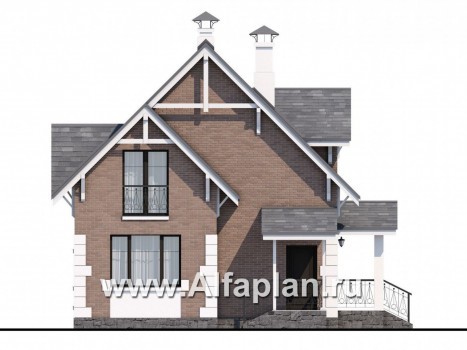

Вид справа
Вид справа
Вид сзади
Вид сзади

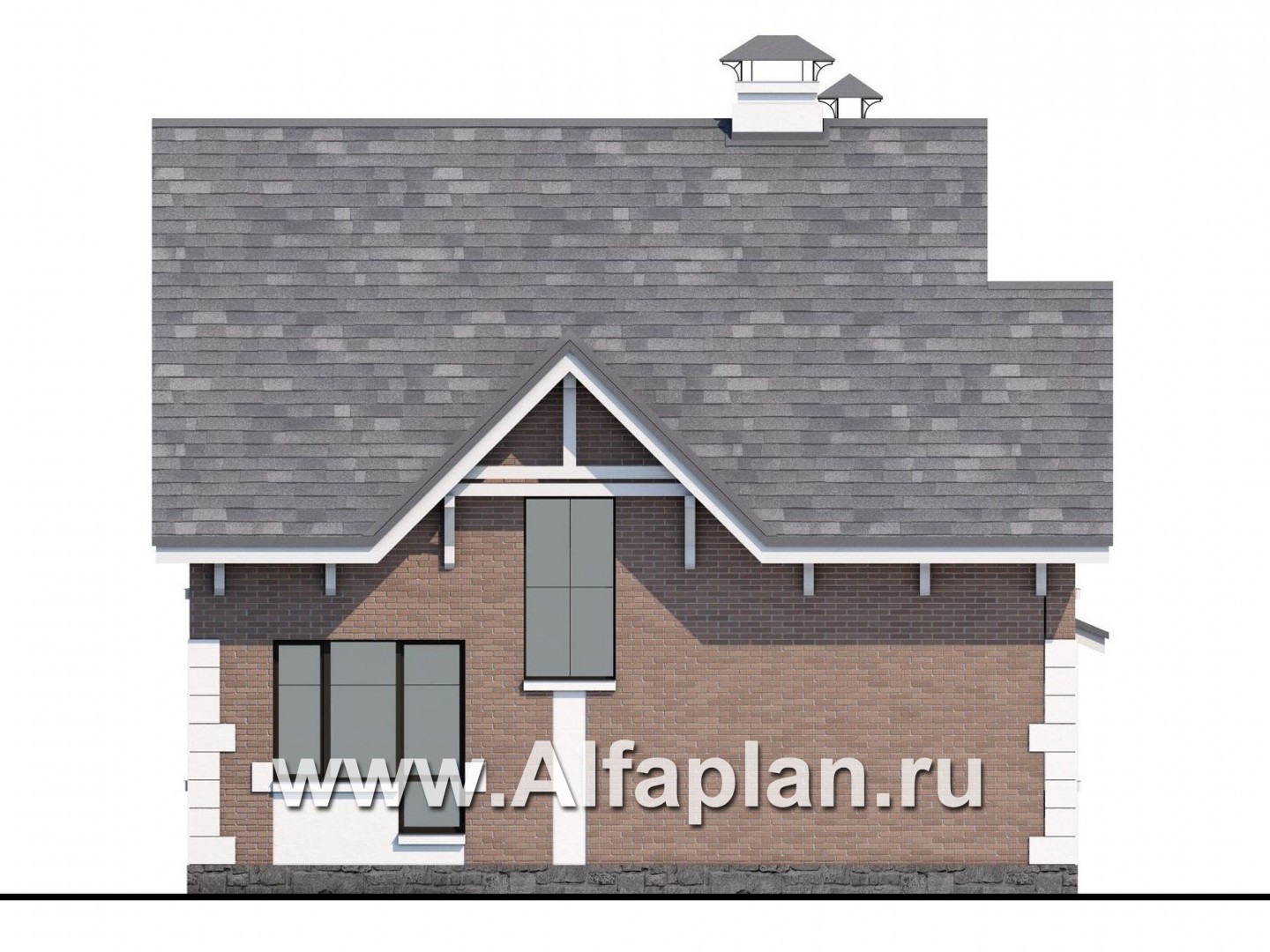

Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

Тип наружных стенгазобетон или кирпич

Тип внутренних стенкирпич

Тип перекрытиймонолитные ж/б

Тип кровлибитумная черепица

Наружная отделкалицевой кирпич, декоративная штукатурка

Наружная отделка цоколяоблицовочный камень

Утеплительминеральная вата


Эклектика неслучайно пользуется популярностью: это направление в архитектуре позволяет, совмещая различные стили, создавать исключительно интересные творения. Пример тому – представленный здесь проект коттеджа.

Очертания этого дома из газобетона (кирпича) навевают ассоциации со стилем шале: достаточно обратить внимание на массивную двухскатную кровлю с увеличенными карнизными свесами. Вместе с тем знатоки архитектуры обнаружат в облике постройки и явные черты классического стиля: к примеру, это центральный вход, напоминающий портик, и оформление углов рустовкой.

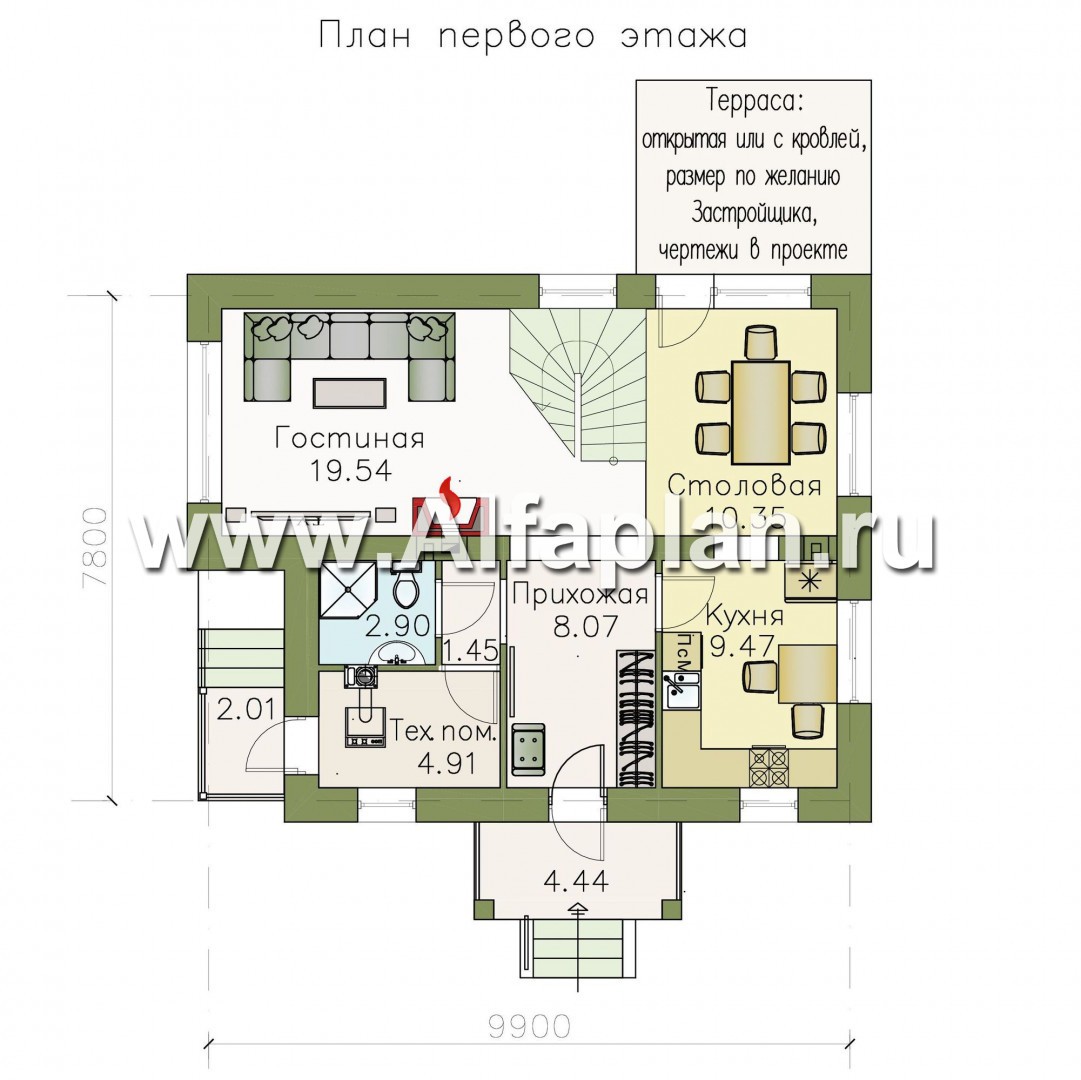

Проектом кирпичного (газобетонного) дома предусмотрено два этажа, включая жилую мансарду. Пространство первого этажа частично отдано под гостевую зону, которая представлена гостиной с камином и лестницей на второй этаж, а также столовой. При желании эти помещения можно объединить в студию со сквозным освещением. Столовая сообщается с кухней, в которую также можно попасть из прихожей.

Гостевое пространство этого кирпичного (газобетонного) дома расширено за счет пристроенного помещения – террасы, которая может быть открытой или с кровлей, по желанию заказчика. Площадь террасы также может быть произвольной.

Существует и второй вариант проекта – 521B. Согласно ему, терраса превращается в эркер, таким образом, увеличив площадь столовой зоны. На месте кухни возникает гостевая комната. Остальное пространство дворового фасада отдается под большую террасу: ее габариты и наличие кровли уточняются у заказчика.

Пространство первого этажа, примыкающее к главному фасаду, отдано под помещения вспомогательного назначения. Согласно проекту дома из газобетона (кирпича), это прихожая, а также хозблок, вместе с гостевым узлом отделенный от прихожей небольшим тамбуром. Хозблок снабжен собственным входом со стороны бокового фасада.

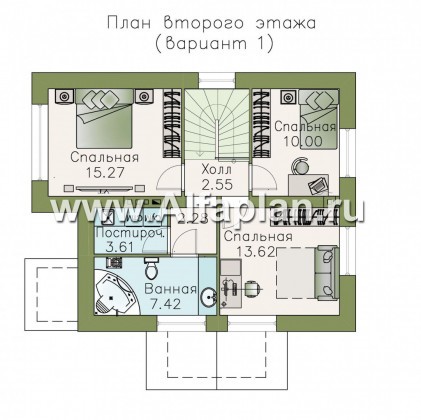

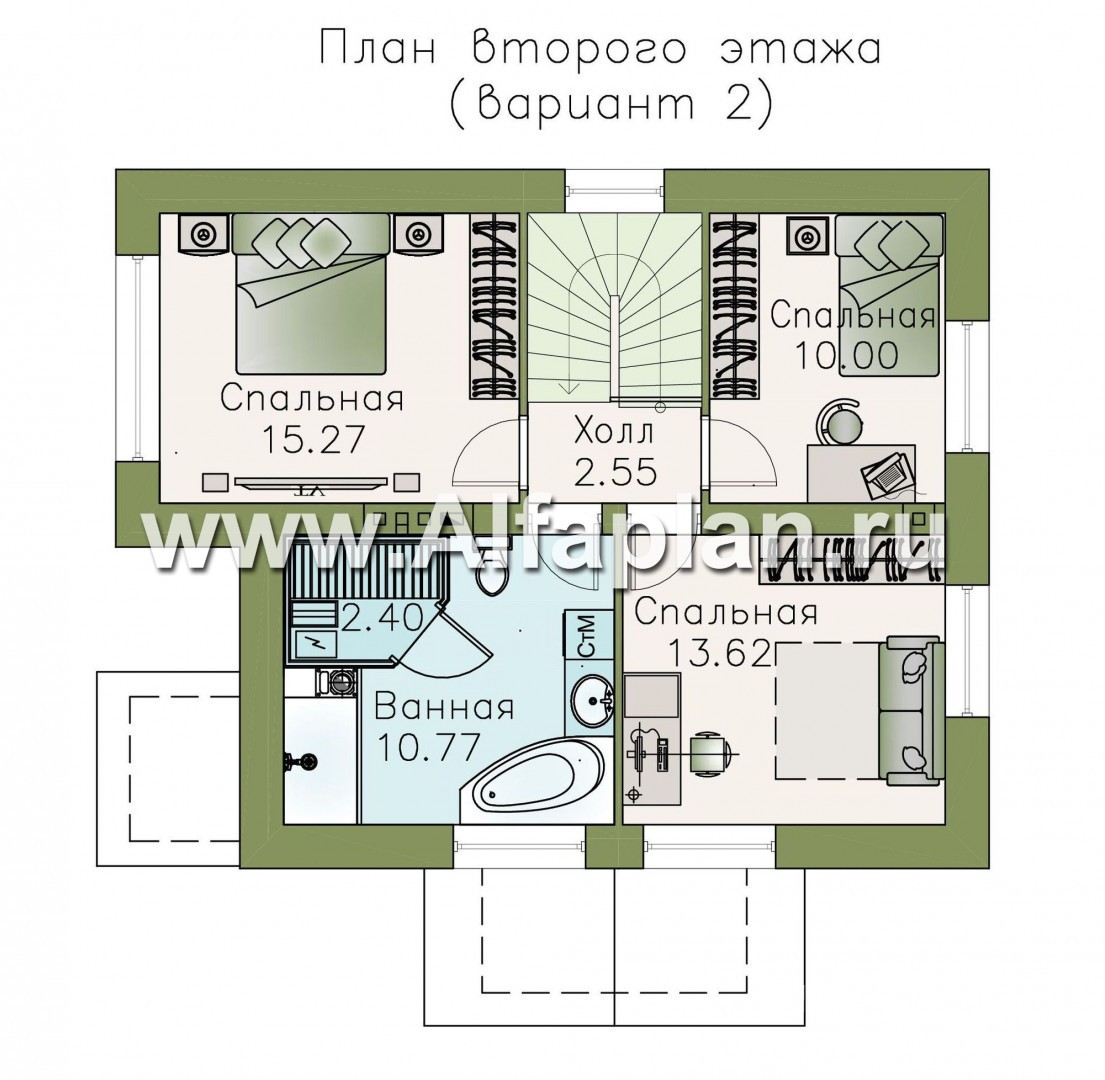

Пространство второго этажа отдано под приватную группу: она представлена тремя не равнозначными по площади спальнями. В отношении обустройства ванной комнаты есть два варианта проекта. Согласно первому, рядом с ванной комнатой предполагается разместить постирочную: входы в эти помещения располагаются в небольшом тамбуре, сообщающемся с холлом. Согласно второму проекту, в ванной комнате, занимающей площадь и постирочной и тамбура, дополнительно оборудуется сауна

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Игорь написал(а) 23.03.2017:

Вопрос по проекту 521A Здравствуйте, скажите пожалуйста, возможно ли спроектировать балкон вместо навеса над главным входом с 2 мя выходами из ванной и комнаты? Спасибо.

Игорь, добрый день,

да, козырек над входом можно заменить на балконную плиту и окна - на балконные двери. Такое локальное изменение могут реализовать строители по месту. Мы можем отразить его в Паспорте проекта за небольшую доплату

денис из города Краснодар написал(а) 28.06.2016:

мне понравился "боспор". хотелось размер 7800 увеличить до 10 000,а 9900- фасад уменьшить и изменить на размер бокового крыльца (стену сделать ровно) ещё хочу узнать: 1. возможно ли 2й этаж полноценный; 2. на первом этаже кухня может ли располагаться после (за) сан. узлом; 3. стены дома без внутреннего угла (в форме одного прямоугольника); 4. трубы вытяжки вынесены за периметр дома?

Денис, здравствуйте,

проект 521А имеет 100% готовность всех разделов и может быть предоставлен в кратчайшие сроки. Изменение габаритов дома, движение несущих стен и изменение конструкции кровли (для полного второго этажа) приведет к полной глобальной переработке существующей проектной документации, и как следствие изменению общего вида дома и его планировочных решений. За такие изменения мы не беремся и не советуем реализовывать их без вмешательства архитектора, чтобы результат строительства на разочаровал Вас.
Организация кухни на месте гостиной и вынос вытяжек за периметр дома, если это необходимо, возможны.
В качестве альтернативы рекомендуем Вам рассмотреть следующие готовые проекты с большими габаритными размерами, прямоугольником в плане и полным вторым этажом:
557А, 485А, 527А, 533А, 333А.
