521B

"Боспор" - экономичный мансардный дом

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
119.90116.6667.90
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)26700

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000


4.87529

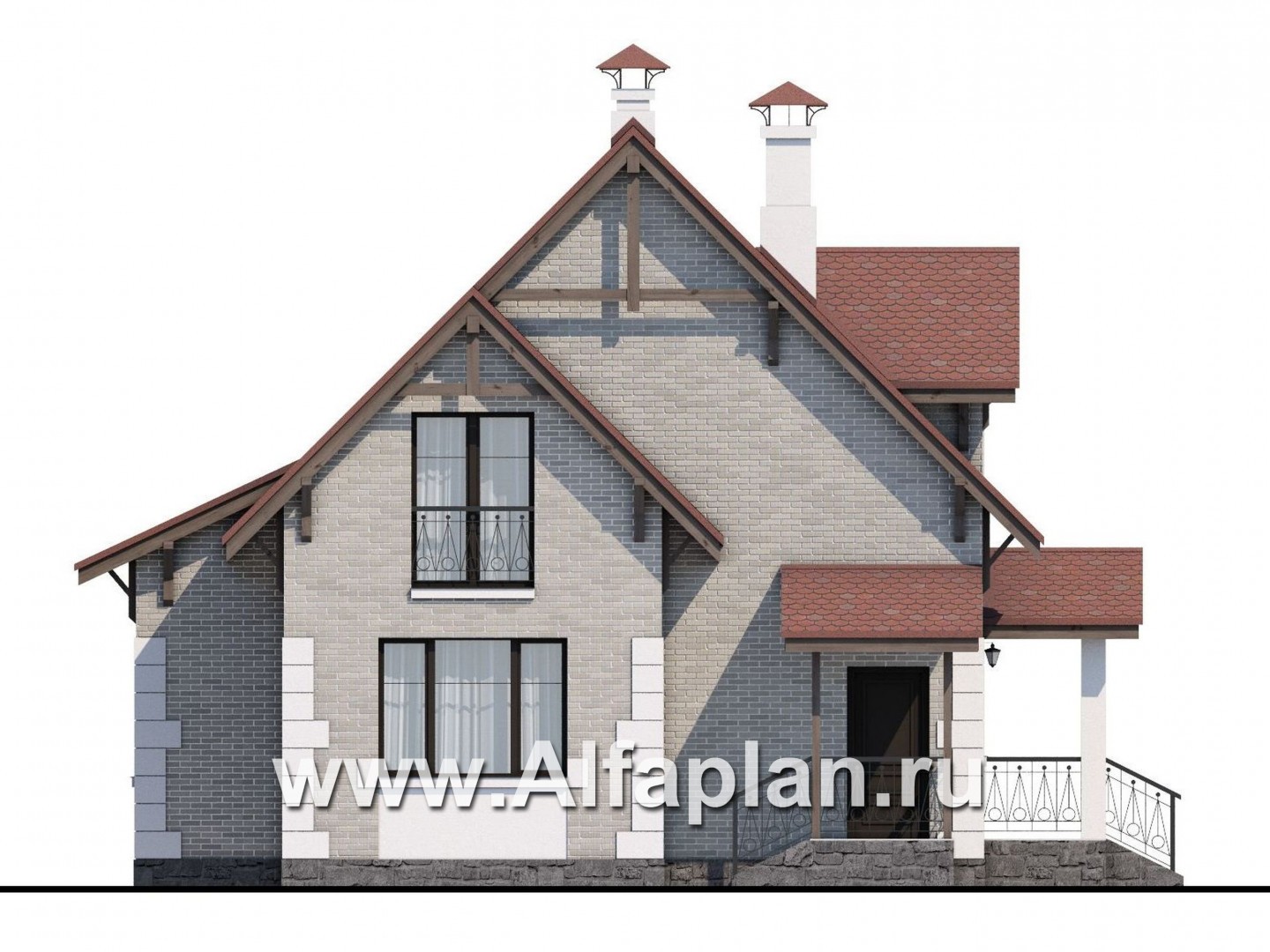

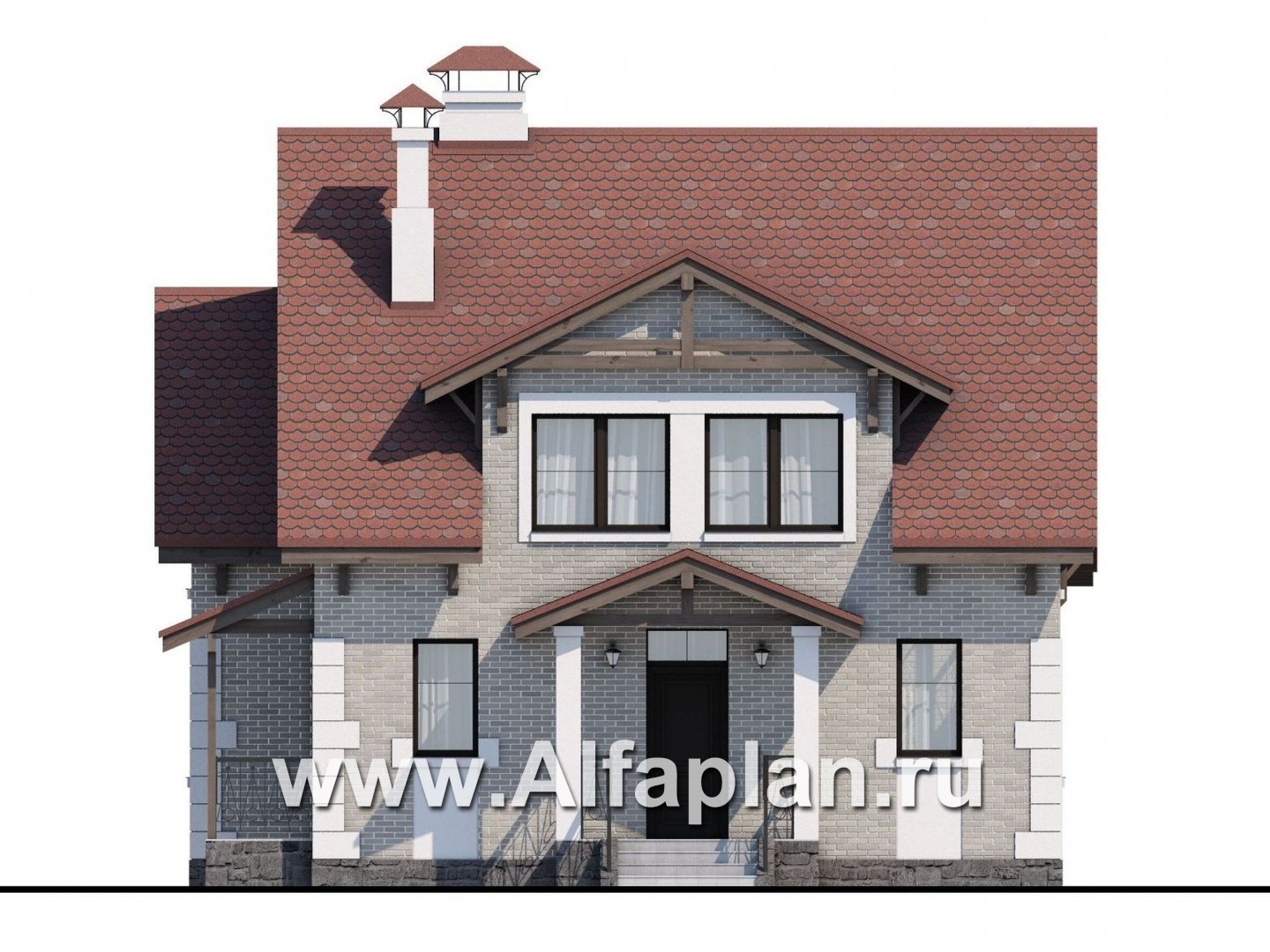

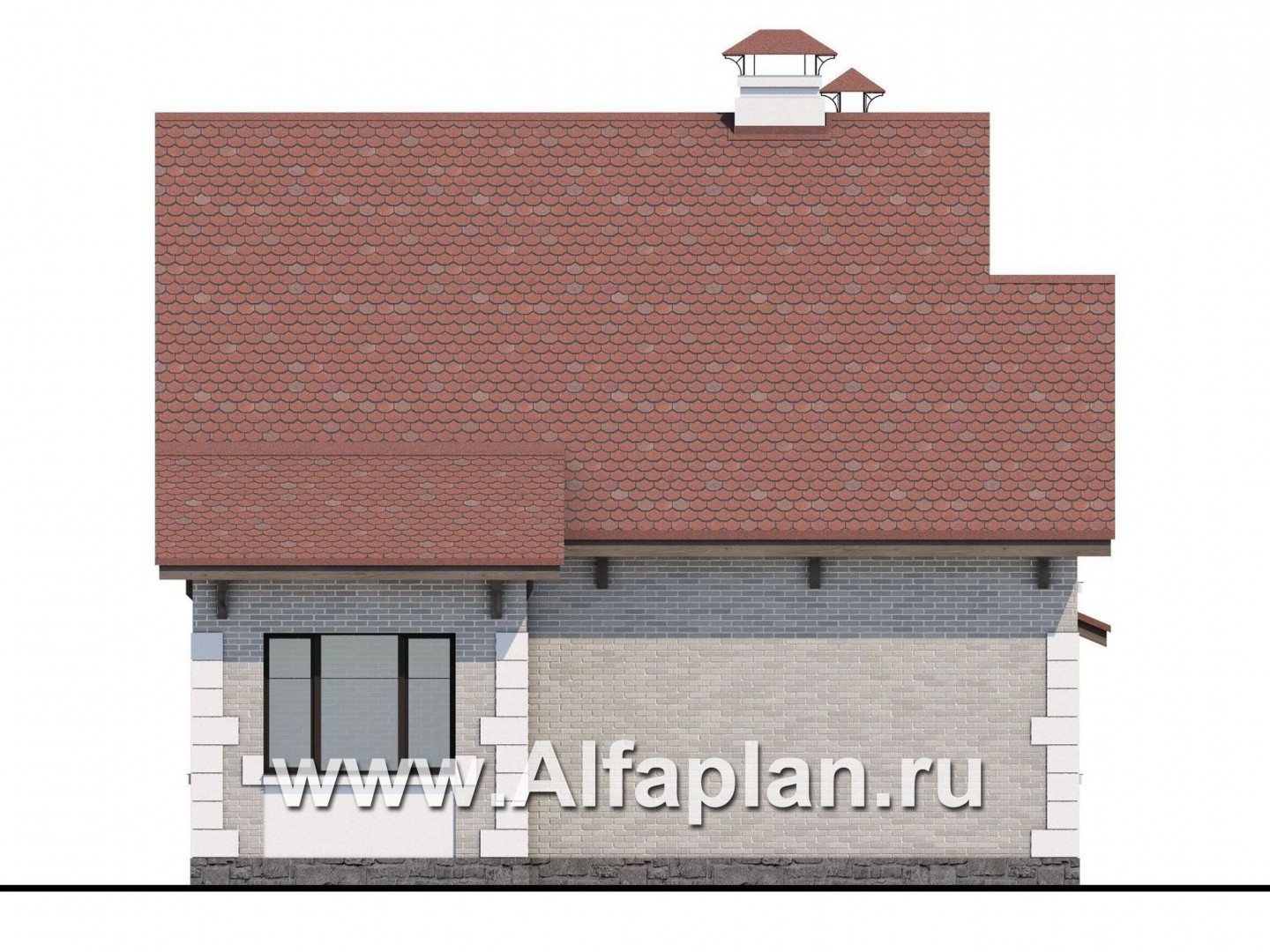

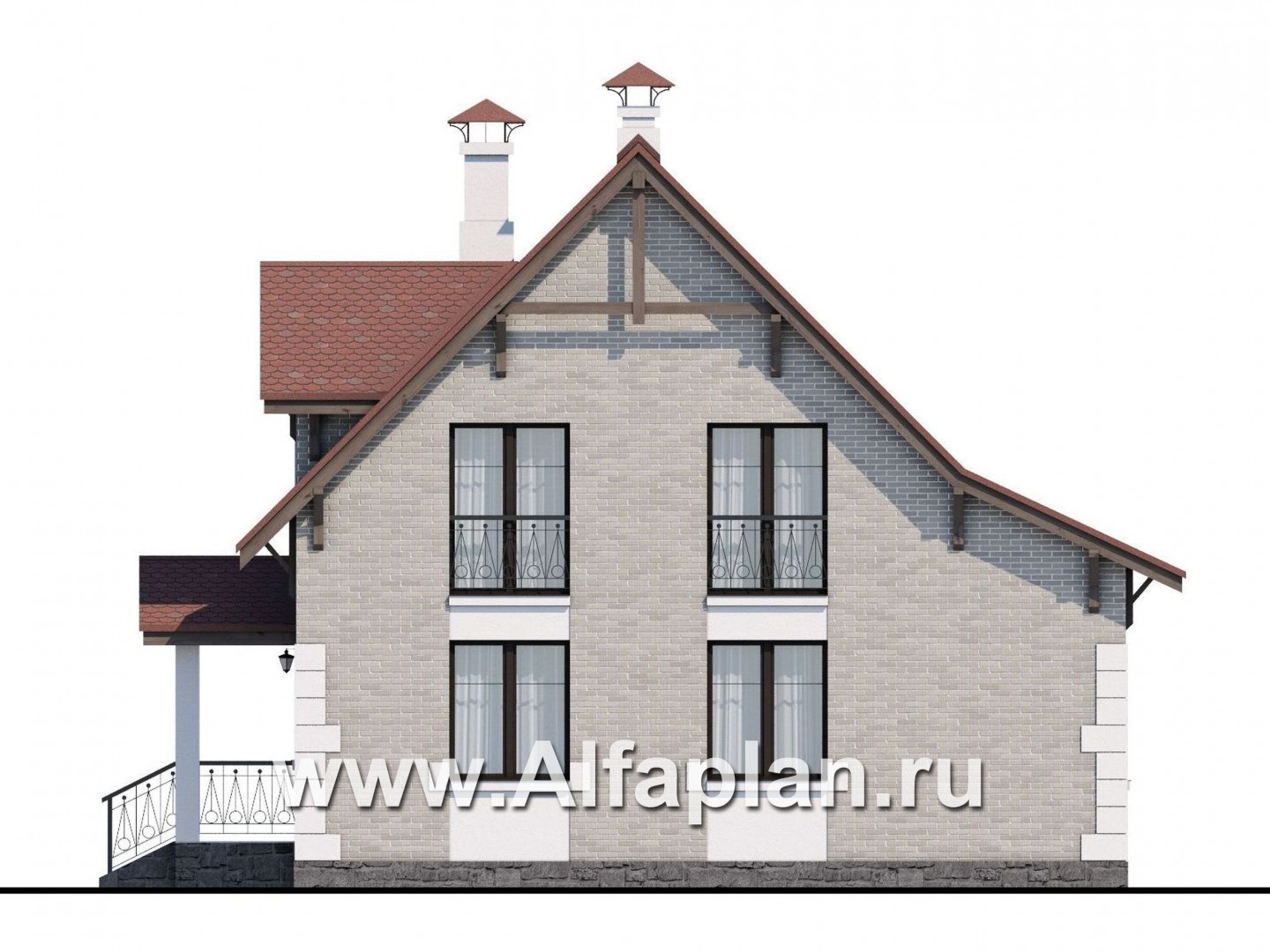

Вид спереди
Вид спереди
Вид справа
Вид справа
Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Дополнительное изображение 4 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

Тип наружных стенгазобетон или кирпич

Тип внутренних стенкирпич

Тип перекрытиймонолитные ж/б

Тип кровлибитумная черепица

Наружная отделкалицевой кирпич, штукатурка

Наружная отделка цоколяоблицовочный камень

Утеплительминеральная вата

Окна


Взаимопроникновение архитектурных стилей – интереснейший процесс, развивающийся сегодня в коттеджной моде. Пример тому – представленный здесь проект коттеджа.

При первом же взгляде на этот дом из газобетона (кирпича) возникают ассоциации со стилем шале. Главным образом, из-за характерной кровли – массивной, двухскатной, с увеличенными карнизными свесами. При этом облик дома несет явные черты классического стиля: достаточно упомянуть рустовку углов и сходство центрального входа с портиком. Такое сочетание несочетаемого выглядит на удивление свежо и актуально. Особый штрих добавляет цветовая гамма: песочный оттенок лицевого кирпича контрастирует с белым цветом оштукатуренных элементов декора и охристой гаммой битумной черепицы, предложенной для оформления кровли.

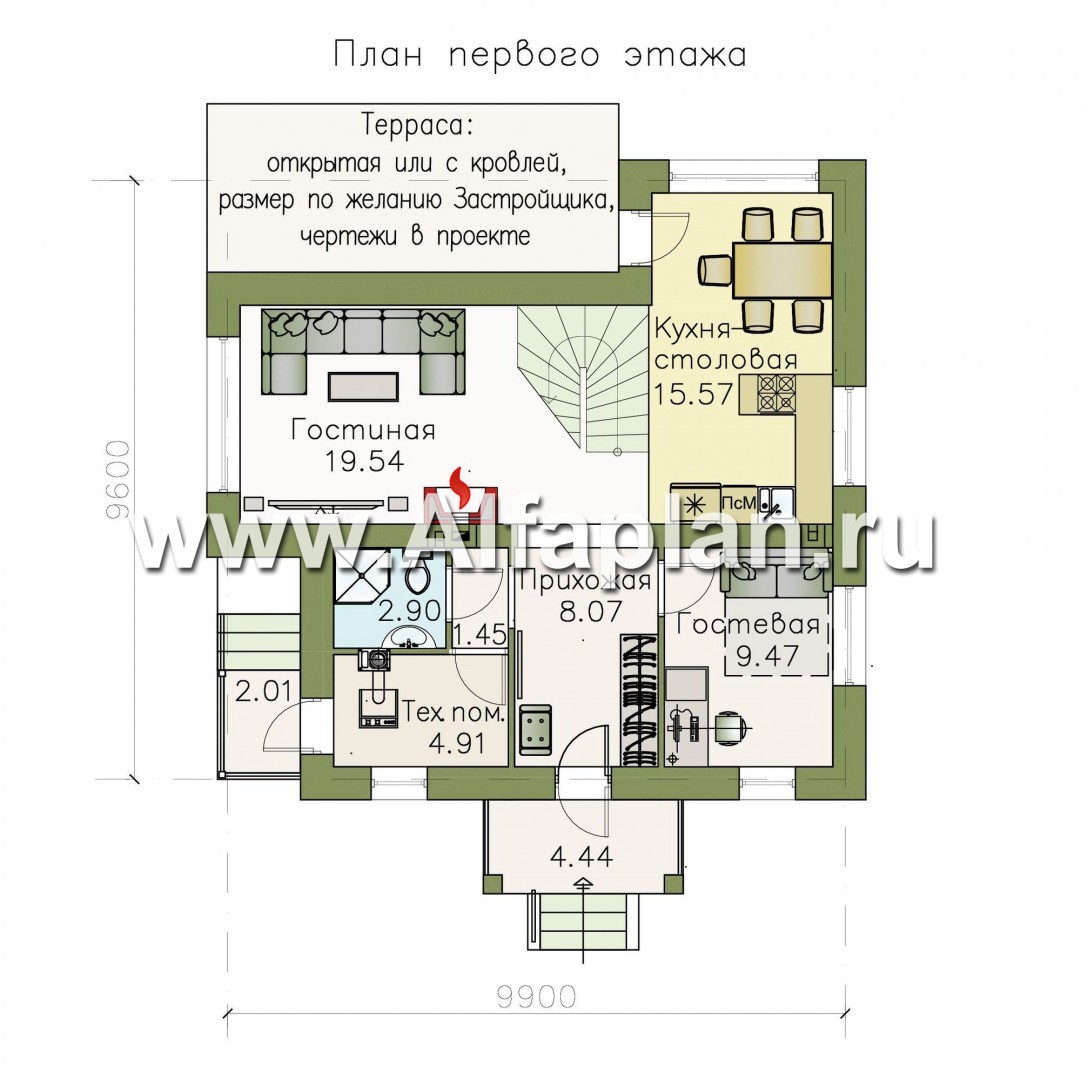

Проектом кирпичного (газобетонного) дома предусмотрено два этажа, в том числе жилая мансарда. Пространство первого этажа преимущественно отдано под гостевую зону. Это просторная гостиная с камином и лестницей на второй этаж, а также кухня-столовая, которая может составлять с гостиной единое целое. Из столовой зоны можно попасть на большую террасу, которая занимает значительную часть дворового фасада.

Со стороны главного фасада этого газобетонного (кирпичного) дома расположились гостевая комната, а также группа помещений вспомогательного назначения: прихожая, а также гостевой санузел и хозблок, оборудованный собственным выходом со стороны бокового фасада.

Предусмотрен второй вариант проекта  дома из газобетона (кирпича) - 521A, согласно которому кухня перемещается на место гостевой комнаты, а часть пространства столовой, расположенная в эркере, превращается в террасу. Какими будут ее площадь и внешний вид, решать заказчику.

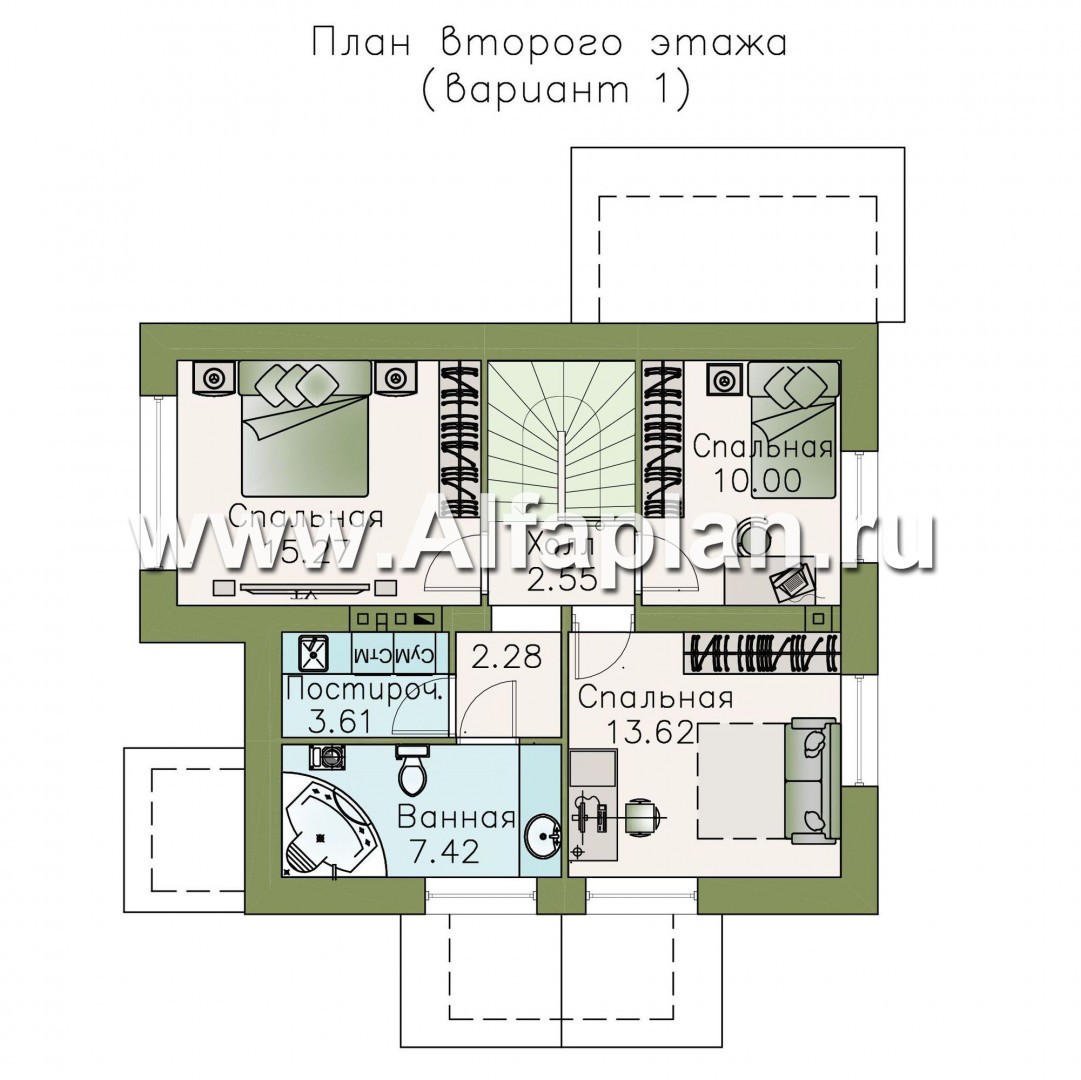

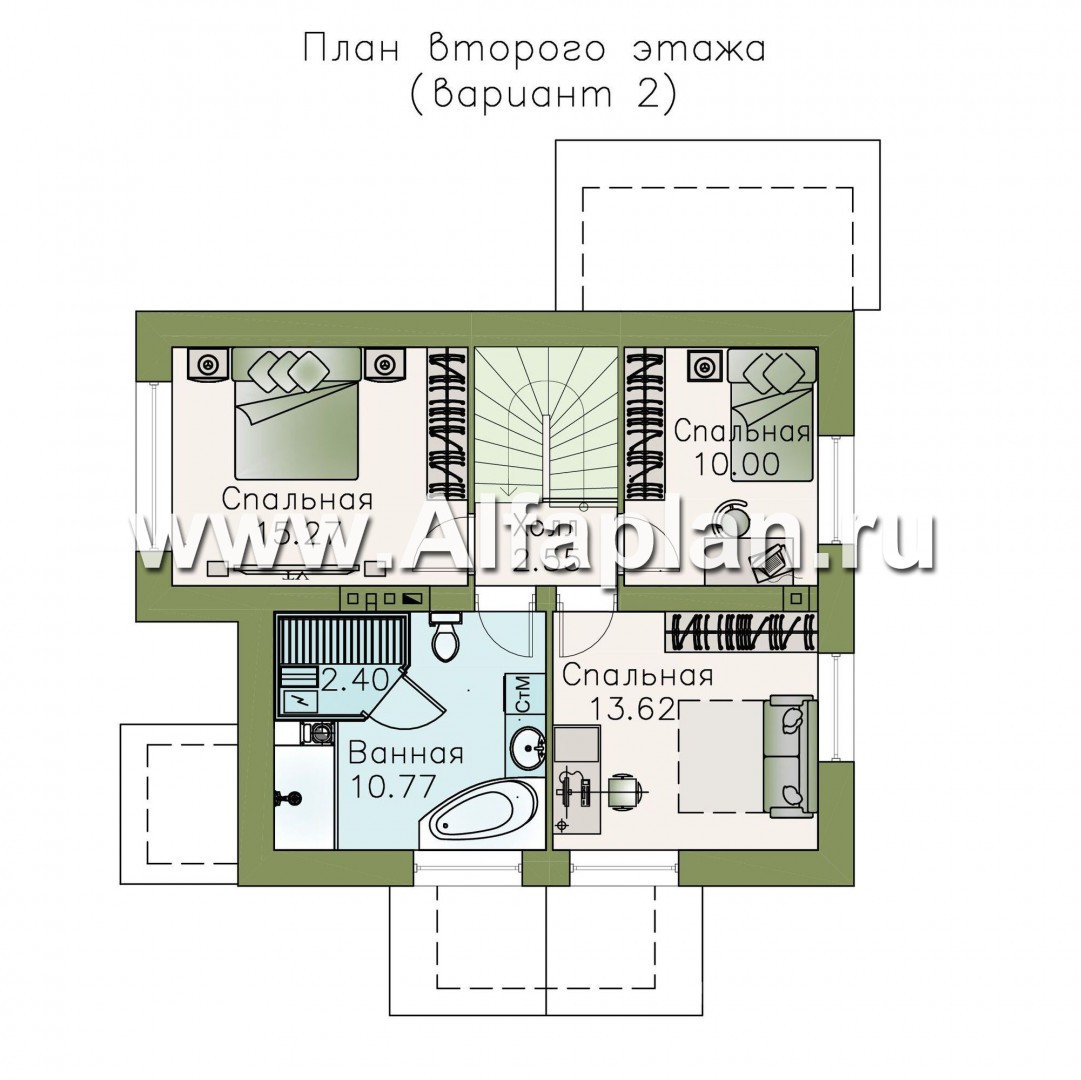

Пространство второго этажа целиком отдано под приватную группу, которая представлена тремя спальнями, не равнозначными по площади. Кроме того, на этаже расположился санузел общего пользования. Относительно тонкостей его использования существует два варианта.  Согласно первому варианту, рядом с ванной комнатой оборудуется постирочная. Они выходят в тамбур, который сообщается с холлом. Второй вариант предусматривает наличие на месте тамбура и постирочной единого помещения ванной комнаты, внутри которой оборудуется сауна

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Ада написал(а) 24.09.2017:

Вопрос по проекту 521B Добрый день! Скажите, пожалуйста, в мансардном этаже какая минимальная высота стен до стыка с крышей? И каков угол наклона крыши?

Здравствуйте, Ада!

Уклон кровли начинается с отметки 1,400. Уклон кровли 27,7 и 45 градусов.


Зорин Анатолий Николаевич из города Екатеринбург написал(а) 19.03.2016:

Вопрос по проекту 521B Обязателен плитный фундамент или возможен ленточный , свайно- ростверковый. Примерно сколько уйдет газобетонных блоков 625х400х250

Здравствуйте, Анатолий Николаевич!
Тип фундамента определяется на основании геологии. Если грунты требуют ленточный или свайный, то его и следует применять. В качестве стенового материала применяется газобетонный блок толщиной 375 мм в количестве 72,6 м3.
