103B 3D

"Оптима"- красивый дом для загородного отдыха

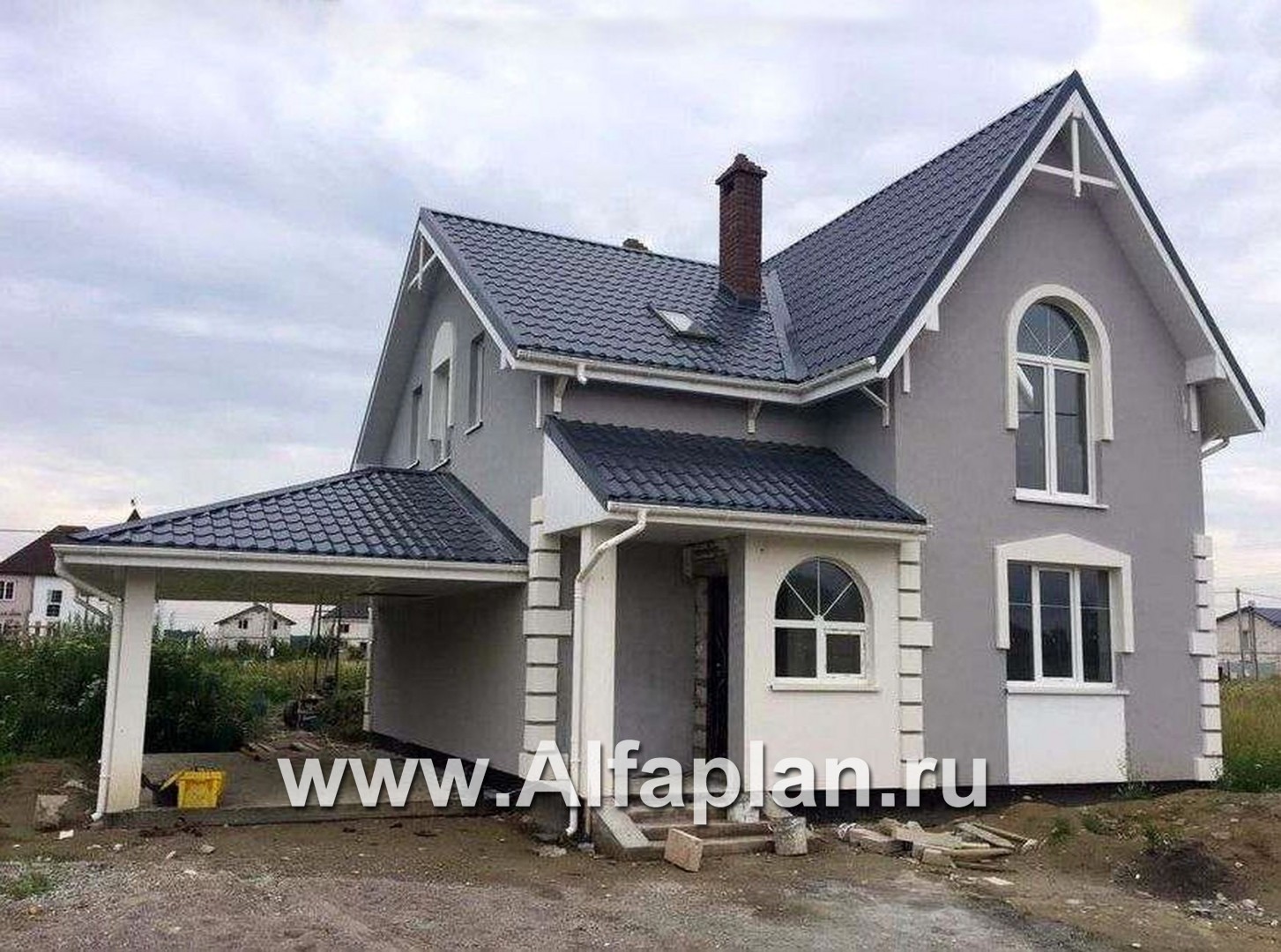

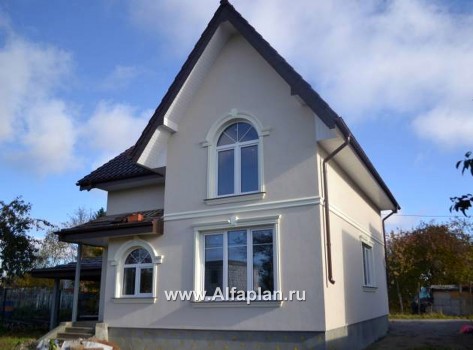

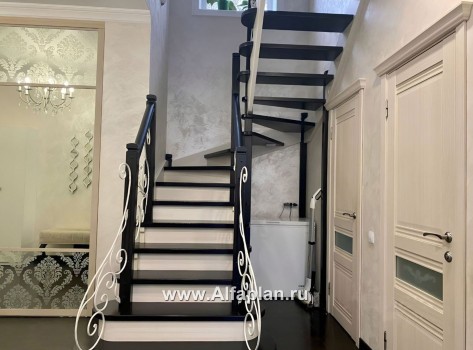

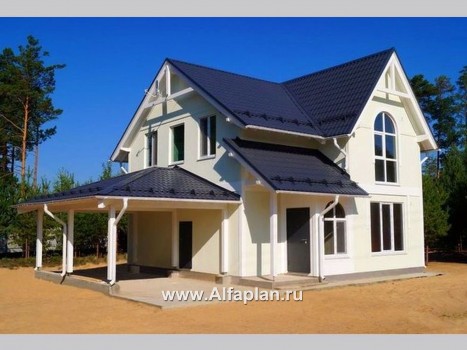

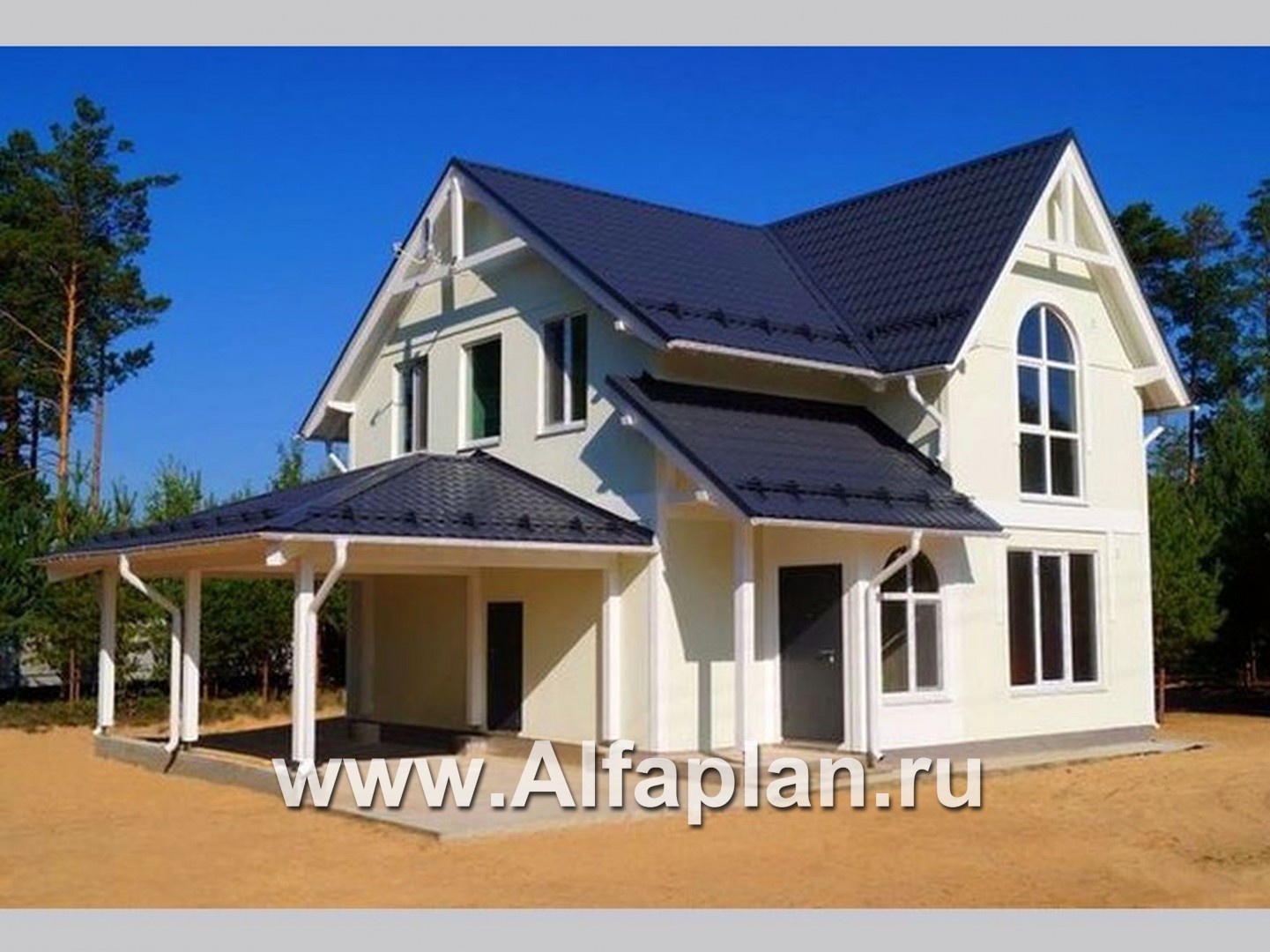

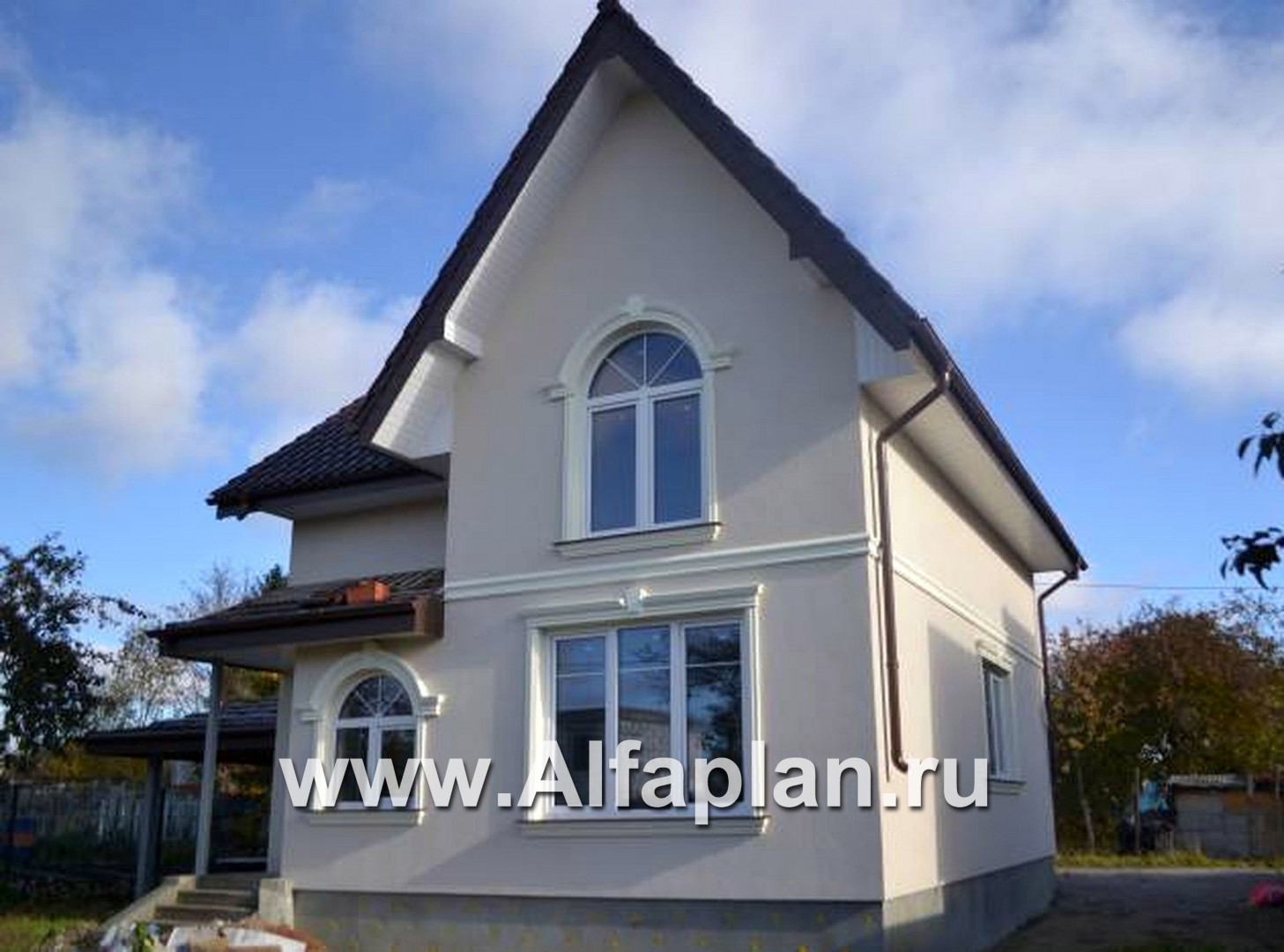

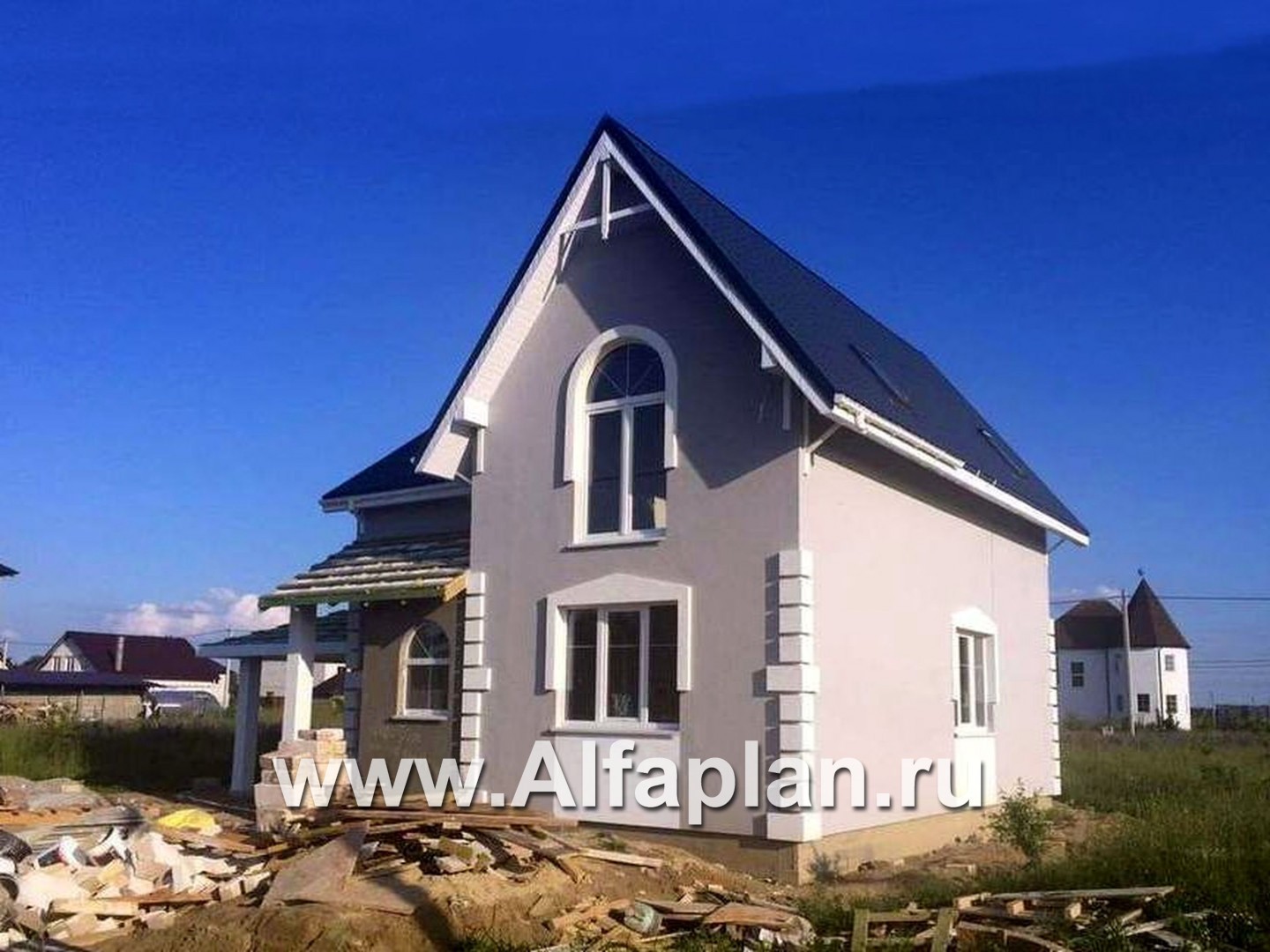

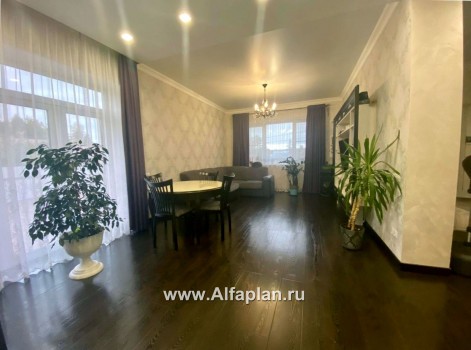

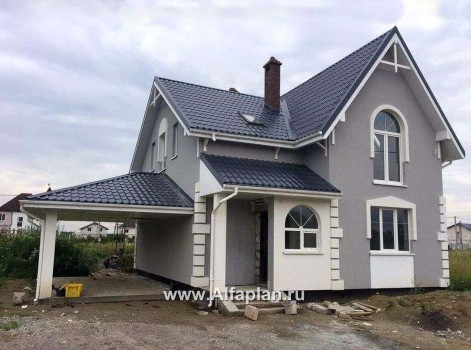

Фотогалерея Фотогалерея 2Зеркальный вариант проекта

общая площадь дома, м2жилая площадь дома, м2
112.7054,63
Площадь гаража - навеса, м2
27,5 (не включена в Общую площадь)
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)26000

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - ленточный монолитный глубиной заложения 2,0м5000

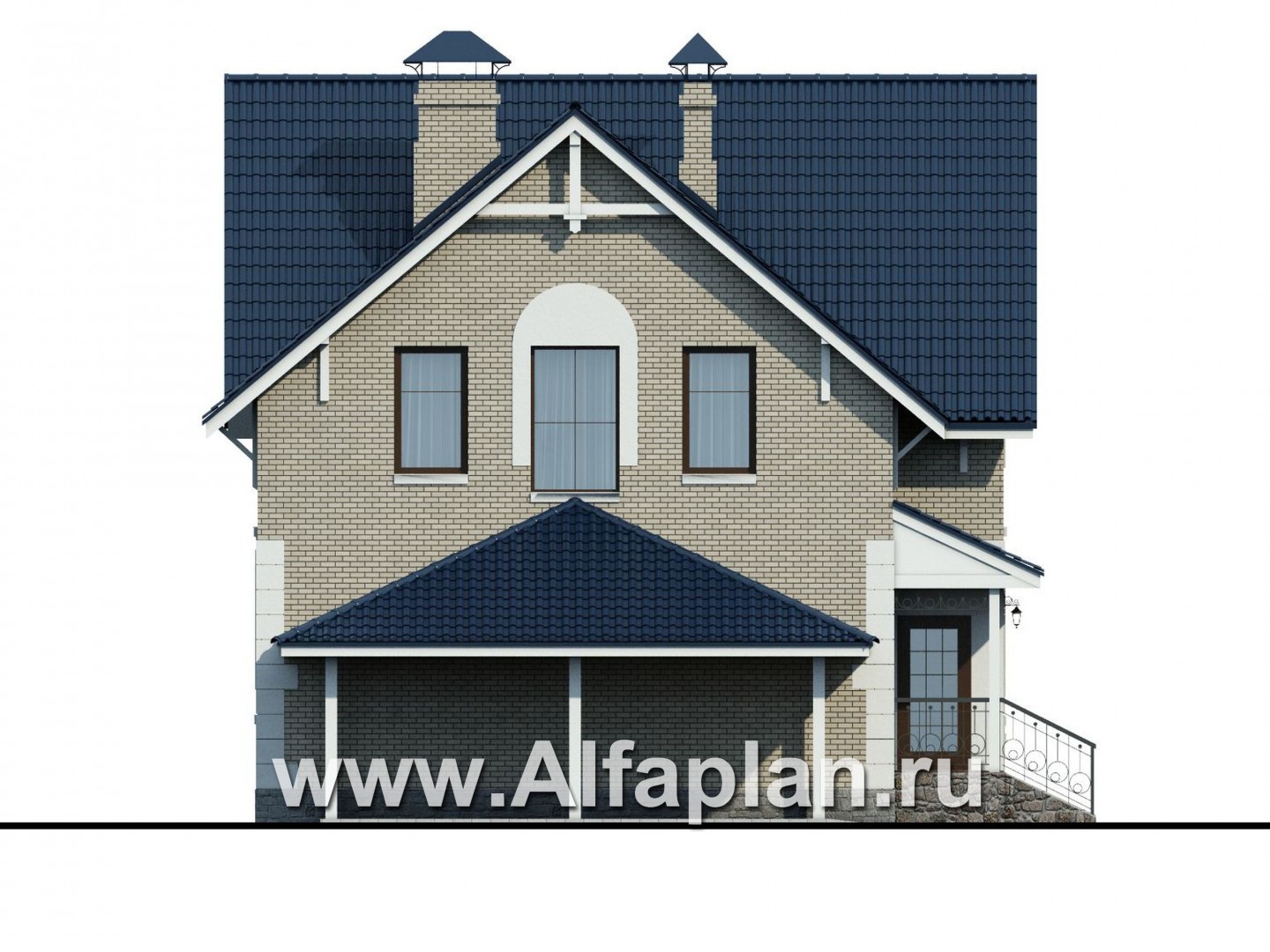

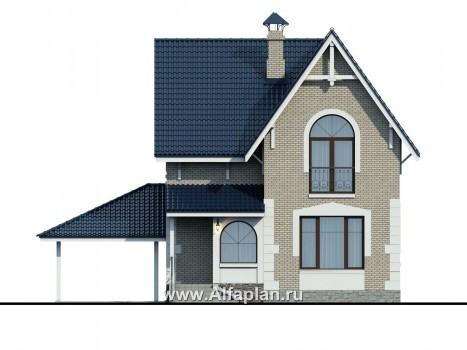

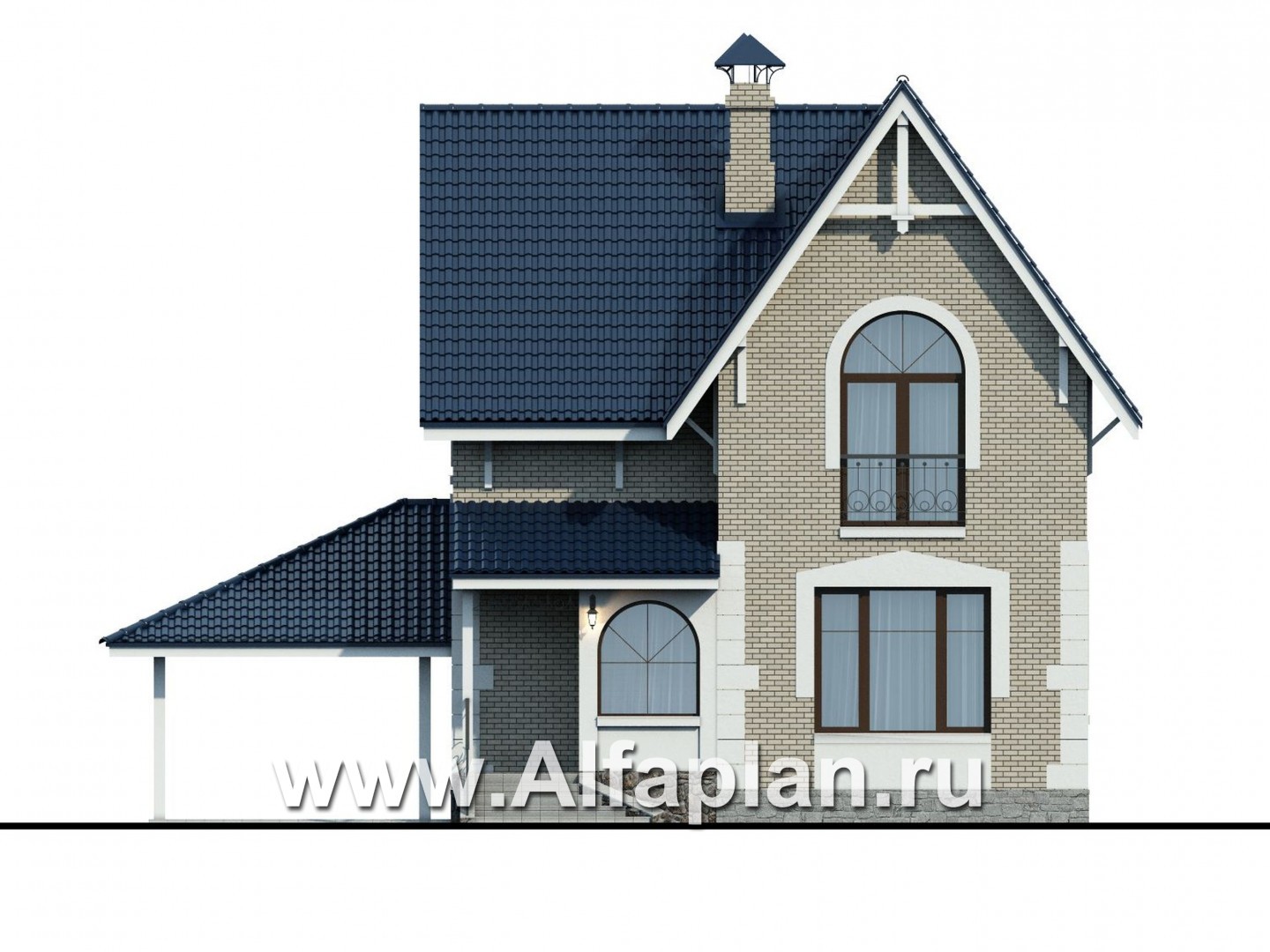

Вид спереди
Вид спереди

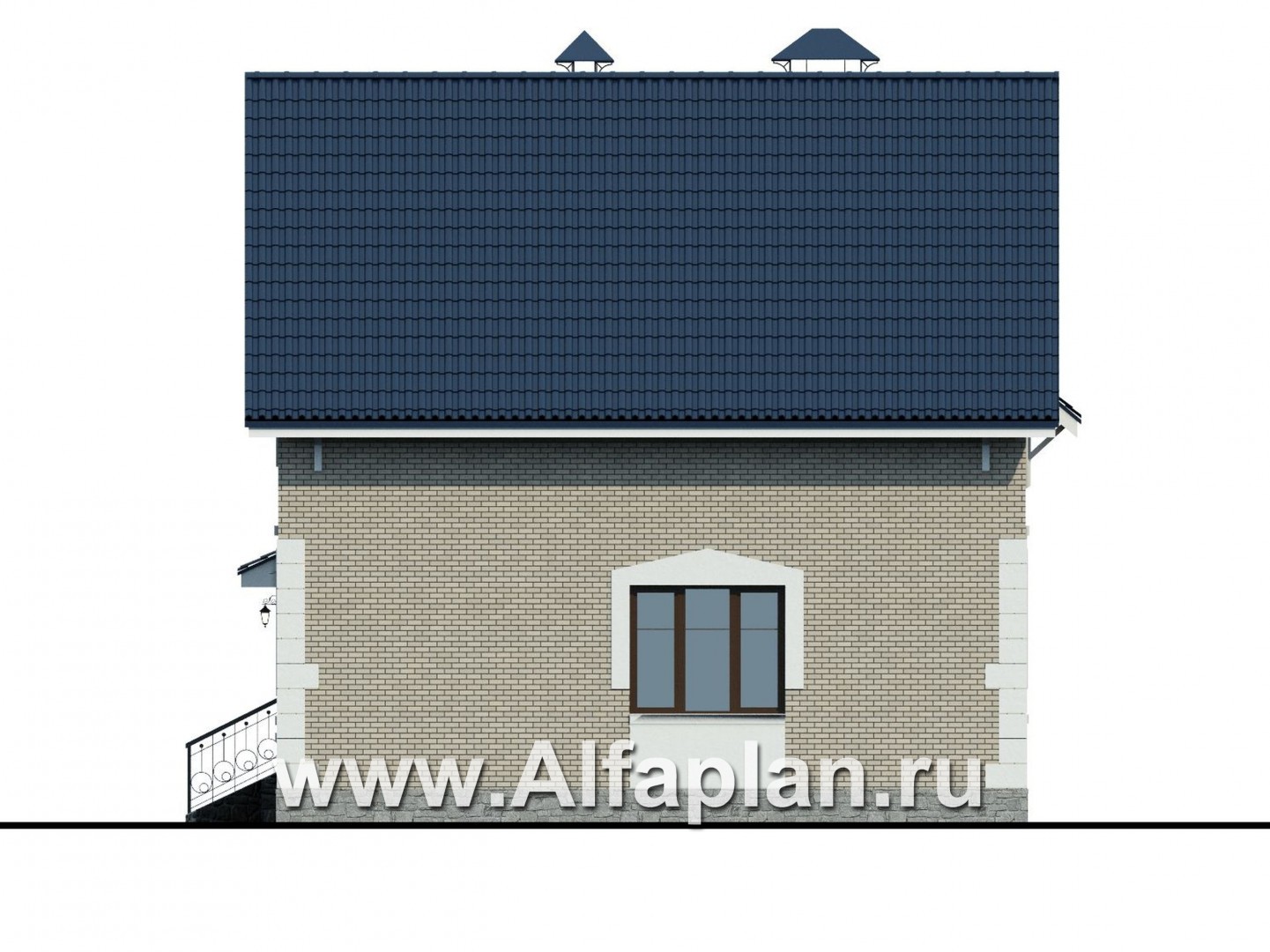

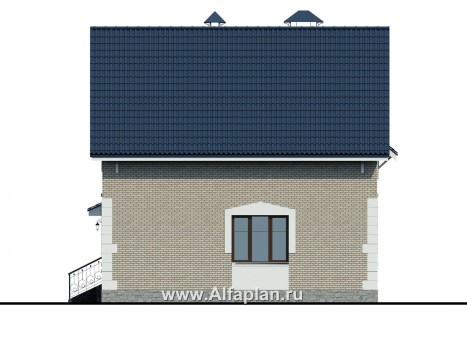

Вид справа
Вид справа

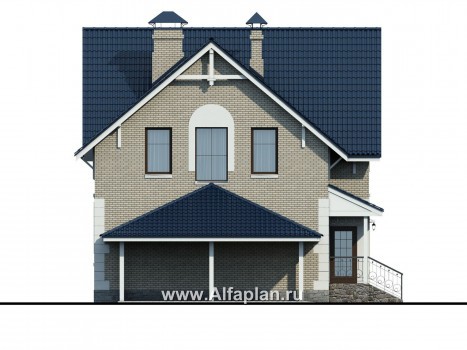

Вид сзади
Вид сзади

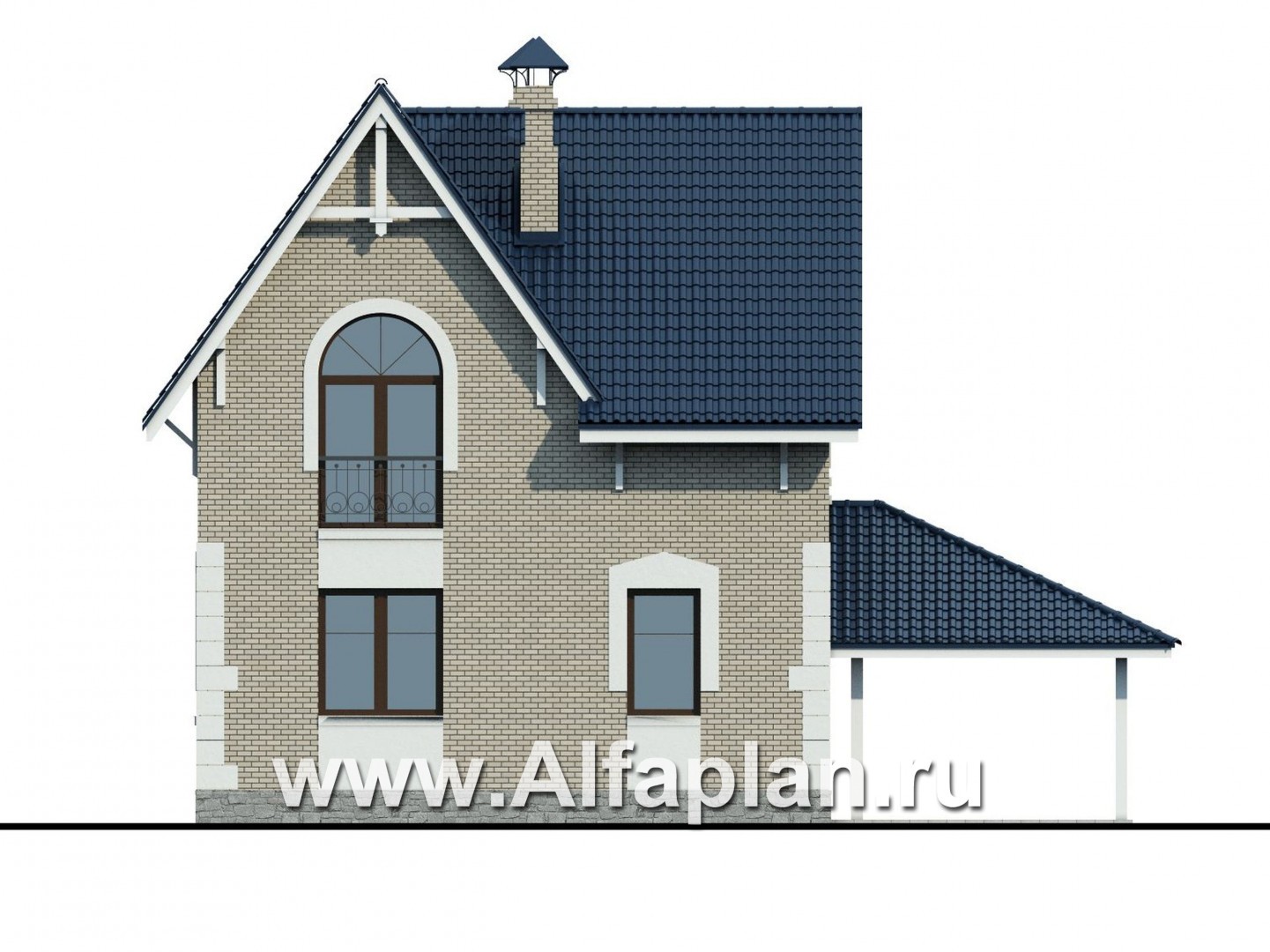

Вид слева
Вид слева

Дополнительные изображения к проекту:

Характеристики
Тип фундаментамонолитная ж/б плита

21.0  м3
Тип наружных стенгазобетон/кирпич альтернативно

75,9/75,0  м3
Тип внутренних стенкирпич

10.2  м3
Тип перекрытиймонолитное ж/б над 1-ым эт, по дерев. балкам над 2-ым

10.1  м3
Тип кровлипо деревянным стропилам

176.7  м2
Наружная отделкалицевой кирпич

217.5  м2
Наружная отделка цоколяискусственный камень

Габаритные размеры домабез крылец

12.75(вместе с гаражом)х10.1  м
Высота домаот уровня пола первого этажа

8.95  м
Высота 1-го этажаот пола до потолка

3.0  м
Высота 2-го этажаот пола до потолка

3.0  м
Высота мансардного скоса2.6 м

Мощность котлас бойлером горячей воды

35 кВт
Расчетная электр. нагрузкас учетом электроплиты

14.4 кВт
Утеплительминеральная вата


Небольшой, компактный  коттедж может использоваться не только для загородного отдыха, но и служить постоянным местом жительства для небольшой семьи из 3-4 человек.  По площади и планировке он вполне соответствует комфортабельной городской квартире. Проектом предусмотрены два этажа. На открытом со всех сторон участке в черте города дом может стать наиболее запоминающейся  постройкой.  Двускатная кровля, наружный декор окон, руст по углам дома придают строгость и аккуратность  постройке. Элементы наружной  отделки:  стены – облицовочный кирпич; цоколь – искусственный камень; кровля – битумная черепица. Основание дома выполнено из монолитной железобетонной плиты. Строительство наружных стен предусматривает по проекту вполне стандартную альтернативу материалов – газобетонные блоки или кирпич. В этом смысле коттедж можно отнести в условную группу «дома из кирпича и газобетона».

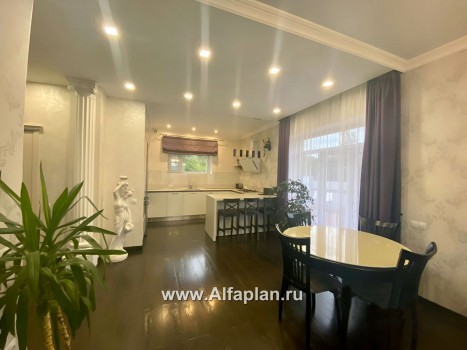

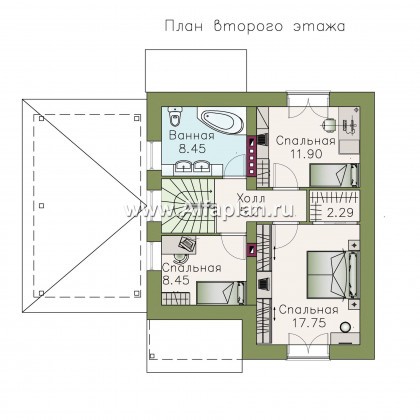

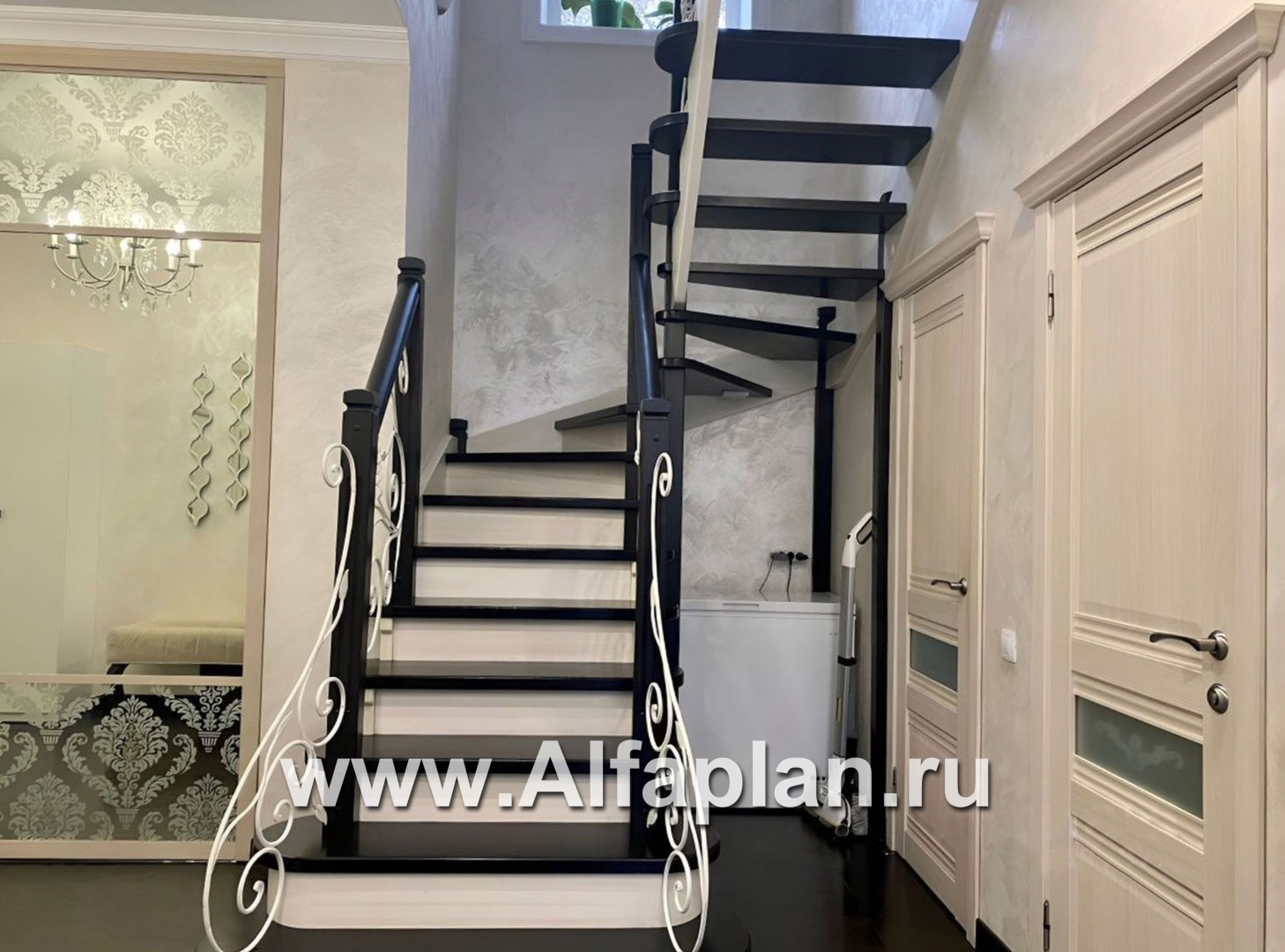

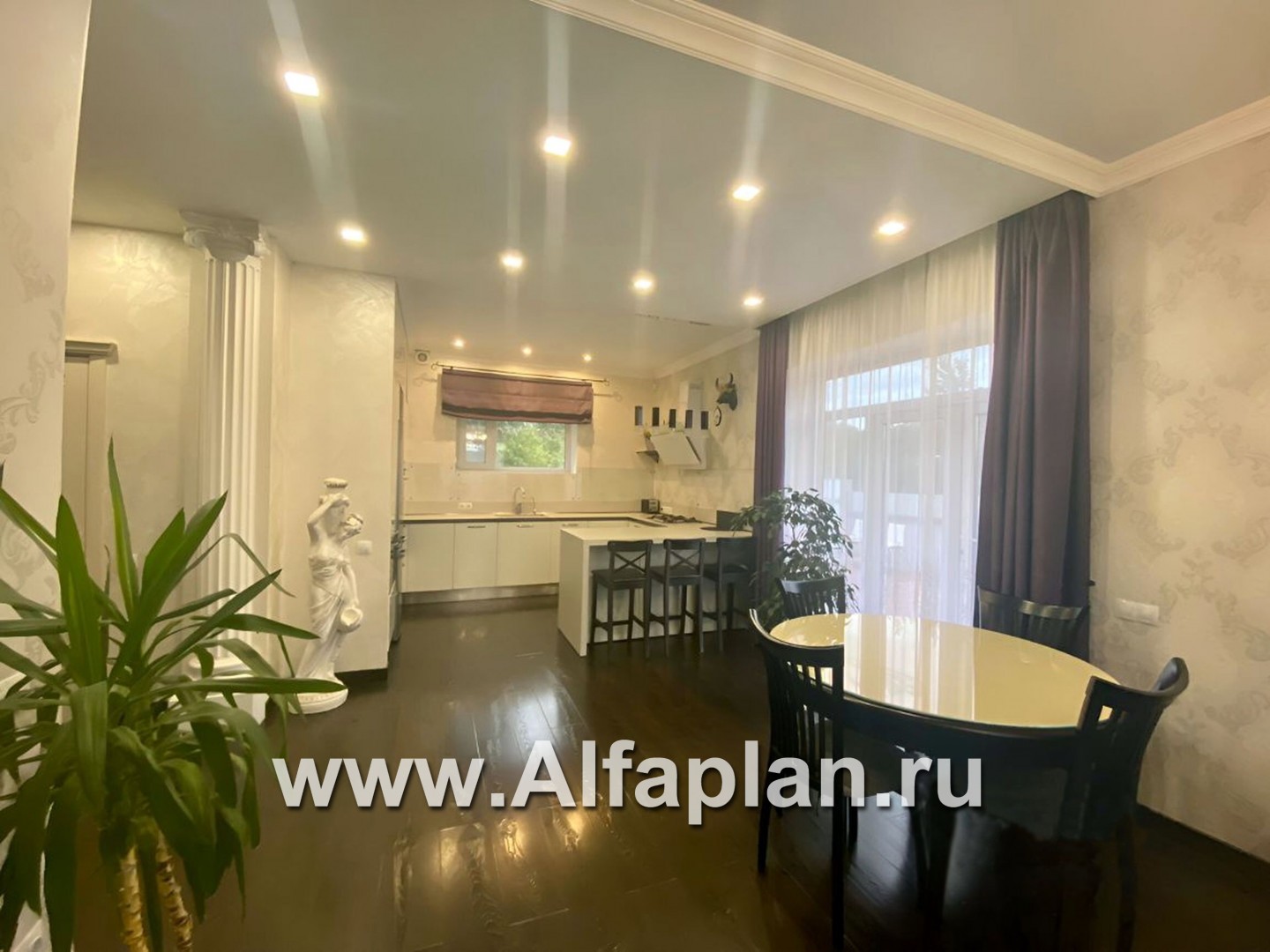

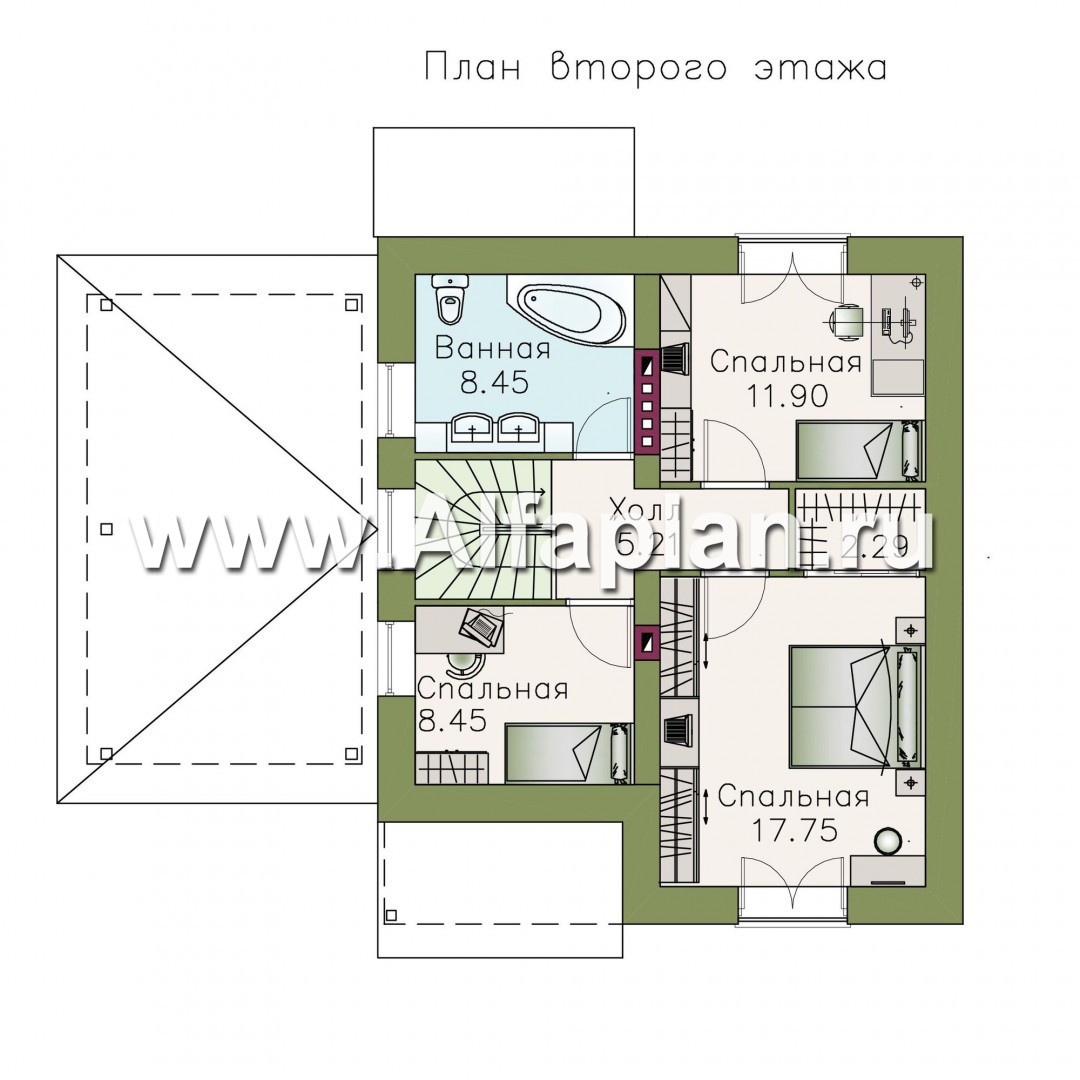

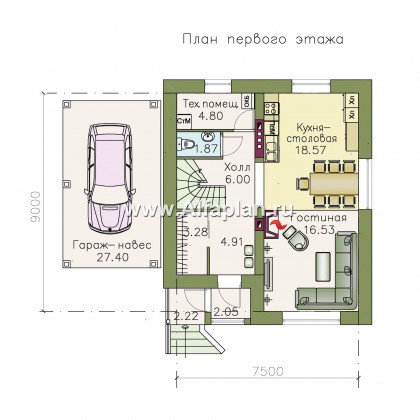

Вход в дом предваряет  двустороннее крыльцо с навесом  и застекленным тамбуром. Первый этаж отдан полностью под зону дневного пребывания семьи. Основную часть этажа занимают гостиная и кухня-столовая. Гостиная и кухня-столовая, соединены в одно пространство, но по отдельности они небольшие.  Вместе  они образуют  просторное  помещение с хорошим трехсторонним освещением. Для придания  дополнительного  уюта гостиной, в ней расположился камин. Компактный план этажа не помешал поместить  удобную гардеробную в прихожей, санузел рядом с лестницей  на второй этаж и техническое помещение  для  отопительного котла и стиральной машины.  На втором этаже спроектированы три спальни, ванная комната и гардеробная.  Смежные спальни освещаются через высокие оконные витражи с  изысканными  французскими балконами. Арочная форма окон, кружевные  кованые  решетки, рустовка по углам - вот основные отличительные особенности  данного коттеджа, а внутренний  интерьер делает  его милым  и привлекательным.  Данным проектом предусмотрен объемный просмотр внутренних помещений коттеджа, а так же зеркальное изображение строения  с поэтажной планировкой. Это поможет вам выбрать наиболее оптимальное расположение дома на вашем участке с учетом его освещенности и удаленности от соседних построек.

К дому на отдельном столбчатом фундаменте пристроен гараж-навес.

Выбирая себе коттедж на нашем сайте, помните, что вы не ограничены в выборе. В нашем каталоге размещены проекты домов в количестве 450 штук, среди которых вы встретите как вариации, так и ни на что не похожие проекты.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Инна из города Воронеж написал(а) 08.09.2016:

Добрый день.Хотелось бы такой домик,но смущают скосы крыши в спальнях.Подскажите минимальную высоту до потолка именно в спальнях над гостинной и кухней.

Инна, добрый день,

скос потолка в спальнях над гостиной и кухней не значительный, начинается высоко, на уровне 2,60м. В санузле и третьей спальне - на уровне 1,99м.
Высота потолков - 3,00м. Фотографии домов, построенных по этому проекту, Вы найдете в фотогалерее на сайте и в нашей группе Вконтакте.

Ландыш написал(а) 16.08.2016:

Вопрос по проекту 103B Доброй ночи! Нам понравился Ваш проект. Напишите пожалуйста общую стоимость затрат. Учитывая все тонкости Вашего проекта. Заранее благодарна)

Здравствуйте, Ландыш!

Если под затратами Вы понимаете стоимость строительства, то этот вопрос ответить достаточно сложно. Стоимость строительства зависит от цены на строительные материалы, которая может быть различна в разных регионах, от стоимости строительных работ, которая также может существенно отличатся в зависимости от региона строительства и способа ведения строительных работ, от подготовительных работ и от удаленности места застройки. Правильную цифру вы получите, только когда проведете тендер среди местных компаний и получите от них сметы. Обязательно при проведении тендера требуйте, чтобы вам четко разделили смету на две части: материалы и рабочая сила. Для того, чтобы определить примерную стоимость строительства, обратитесь к таблице "Характеристики", размещенной на странице с проектом. На основании этих данных любая строительная компания сможет определить примерную стоимость работ.


Сергей из города Жуковский написал(а) 13.07.2016:

Участок стоит на бывшем Русле реки соответственно грунт мокрый просыхает плохо!Интересует несколько вопросов! 1)Под такой дом какой фундамент будет надежнее всего и сколько будет стоить!(Поскольку строительство будет проходить этапами возможно ли такой вариант в вашей фирме?) 2)А так же интересует цена заливки внешних и внутренних стен (перегородок) +крыша. 3)Что касается материала!Вы работаете только со своим или есть возможность заказывать свой?

Сергей, добрый день.
Для того, что бы дать точные рекомендации по конструкции фундамента нужна геология участка. В проекте заложен фундамент - монолитная плита. Это универсальная конструкция, хорошо работающая практически на всех грунтах за исключением торфяников.Она находится у поверхности земли ( на 0.5 м), утепляется по подошве и по периметру контура, утепляется плита первого этажа, утепляется отмостка.  В каждом проекте есть спецификации с кол-вом материалов, получить смету можно у строительной компании (бригады), мы строимостную оценку не даем. Наша компания строительством не занимается, мы проектная студия.У нас можно приобрести любой из готовых проектов, выставленных на сайте.
