523B

"Малая Родина" - компактный дом с красивой верандой

Добавить проект в "Мои избранные" Обсуждение проекта
общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
148.80135.0073.92
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)29900

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000


4.44817

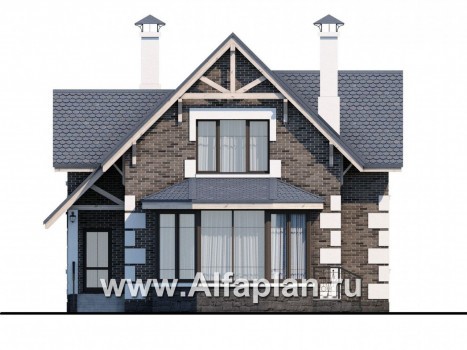

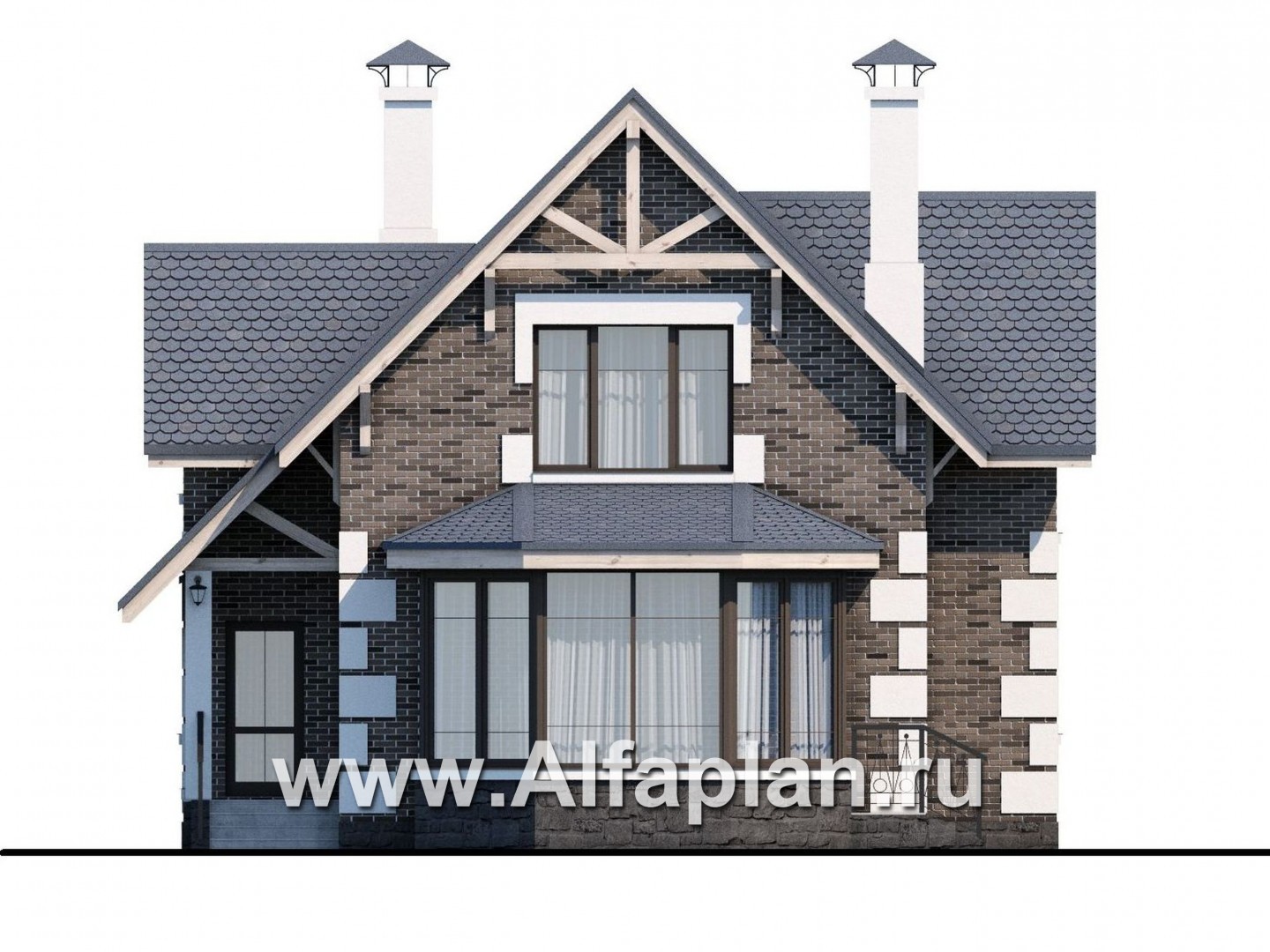

Вид спереди
Вид спереди

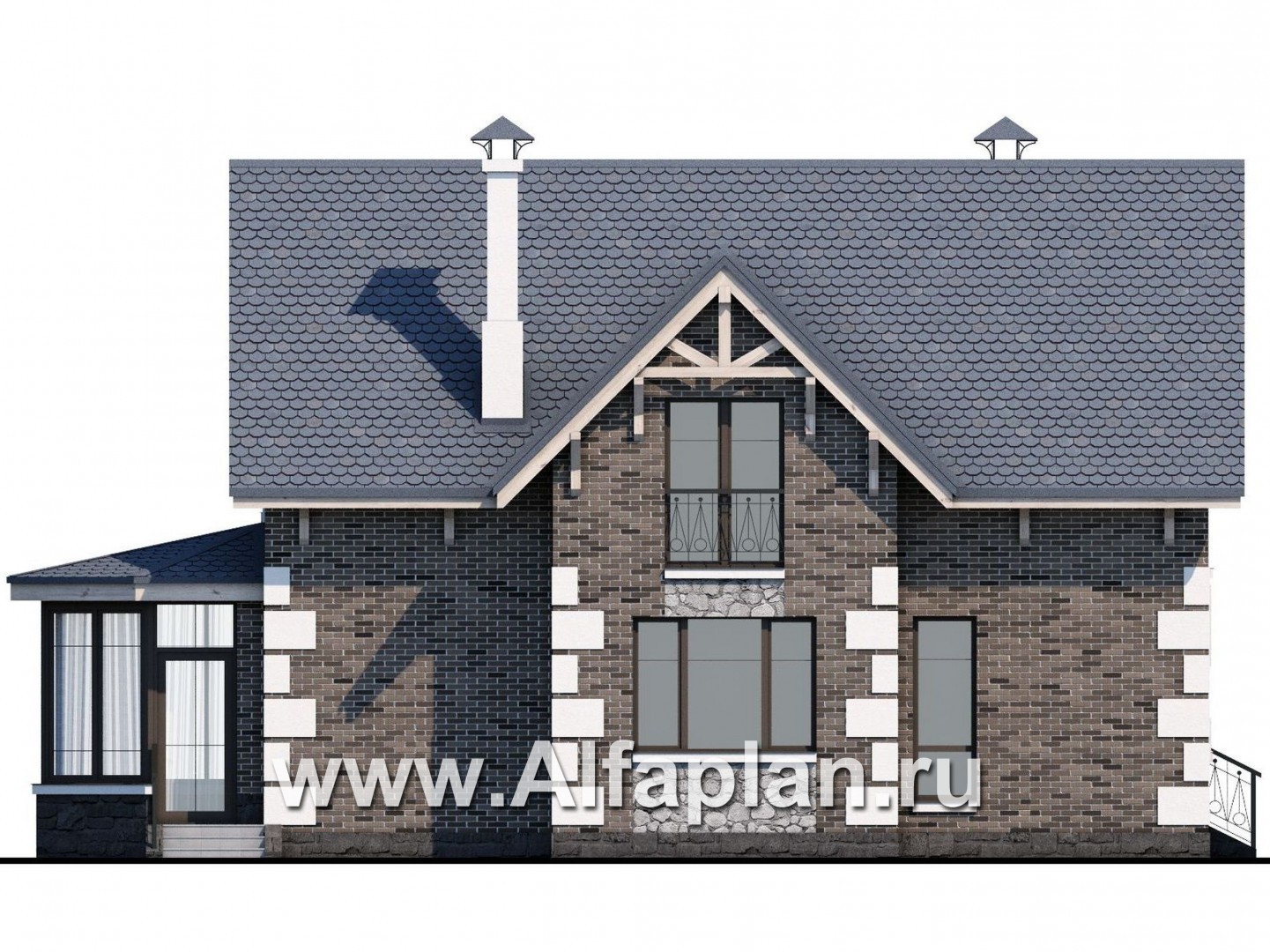

Вид справа
Вид справа

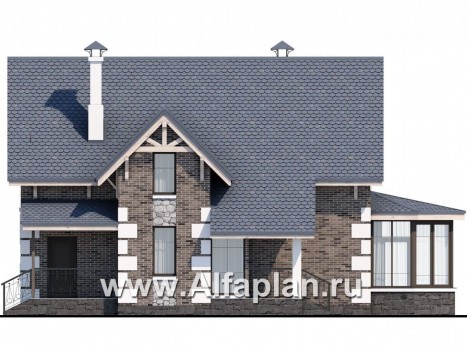

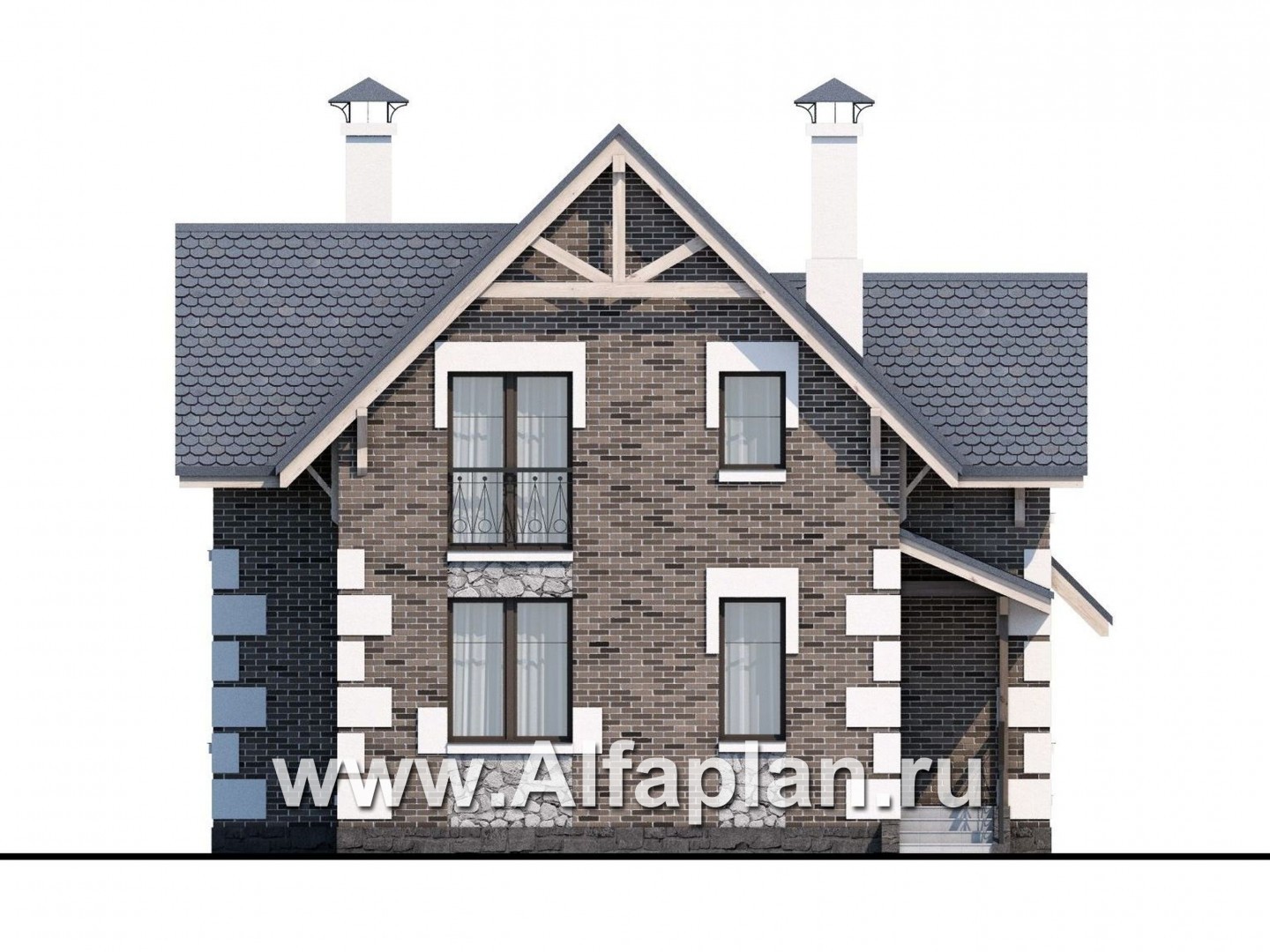

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

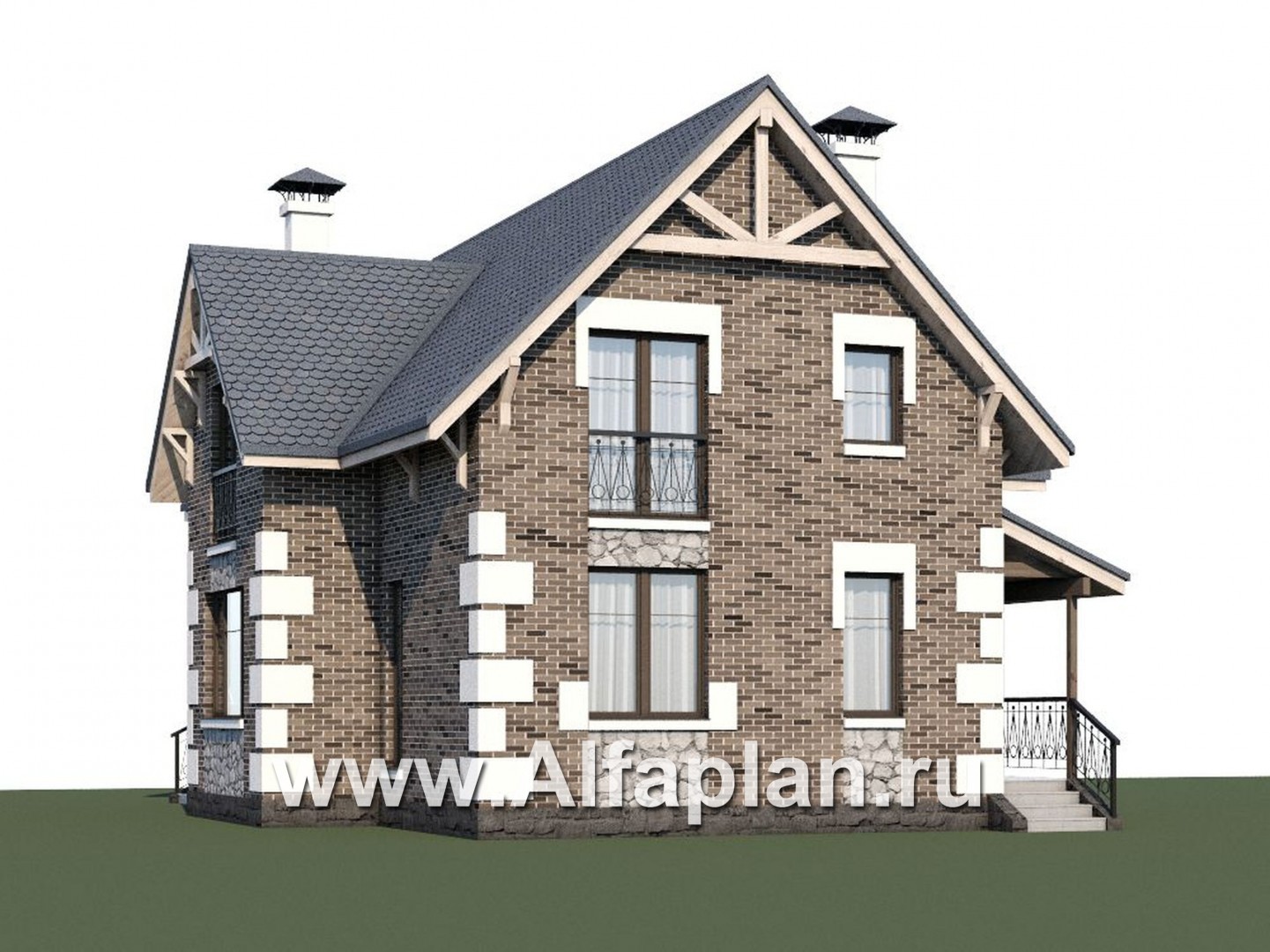

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

Тип наружных стенгазобетон или кирпич

Тип внутренних стенкирпич

Тип перекрытиймонолитные ж/б

Тип кровлибитумная черепица

Наружная отделкалицевой кирпич, декоративная штукатурка

Наружная отделка цоколяоблицовочный камень

Утеплительминеральная вата

Окна


Скандинавский стиль остается по-прежнему популярным в современной коттеджной архитектуре, более того: он претерпевает ряд любопытных изменений, взаимодействуя с другими стилями. В результате появляются постройки, привлекающие внимание элегантным внешним видом, – к примеру, представленный здесь проект дома.

Приметы северно-европейской архитектурной традиции здесь налицо: это и подчеркнуто простые очертания фасадов, и скатная кровля, геометрия которой подчеркнута внешними сваями. Другой характерный признак скандинавского стиля – панорамные окна, размеры которых делают необходимым наличие специальных ограждений. Соответствует общей концепции и использование в декоре фасадов экологичных материалов – к примеру, рустового камня.

Одновременно в облике этого дома из кирпича (газобетона) присутствуют едва уловимые черты классического стиля: знатоки непременно обратят внимание на рустовку углов и наличие оштукатуренных декоративных элементов, обрамляющих окна.

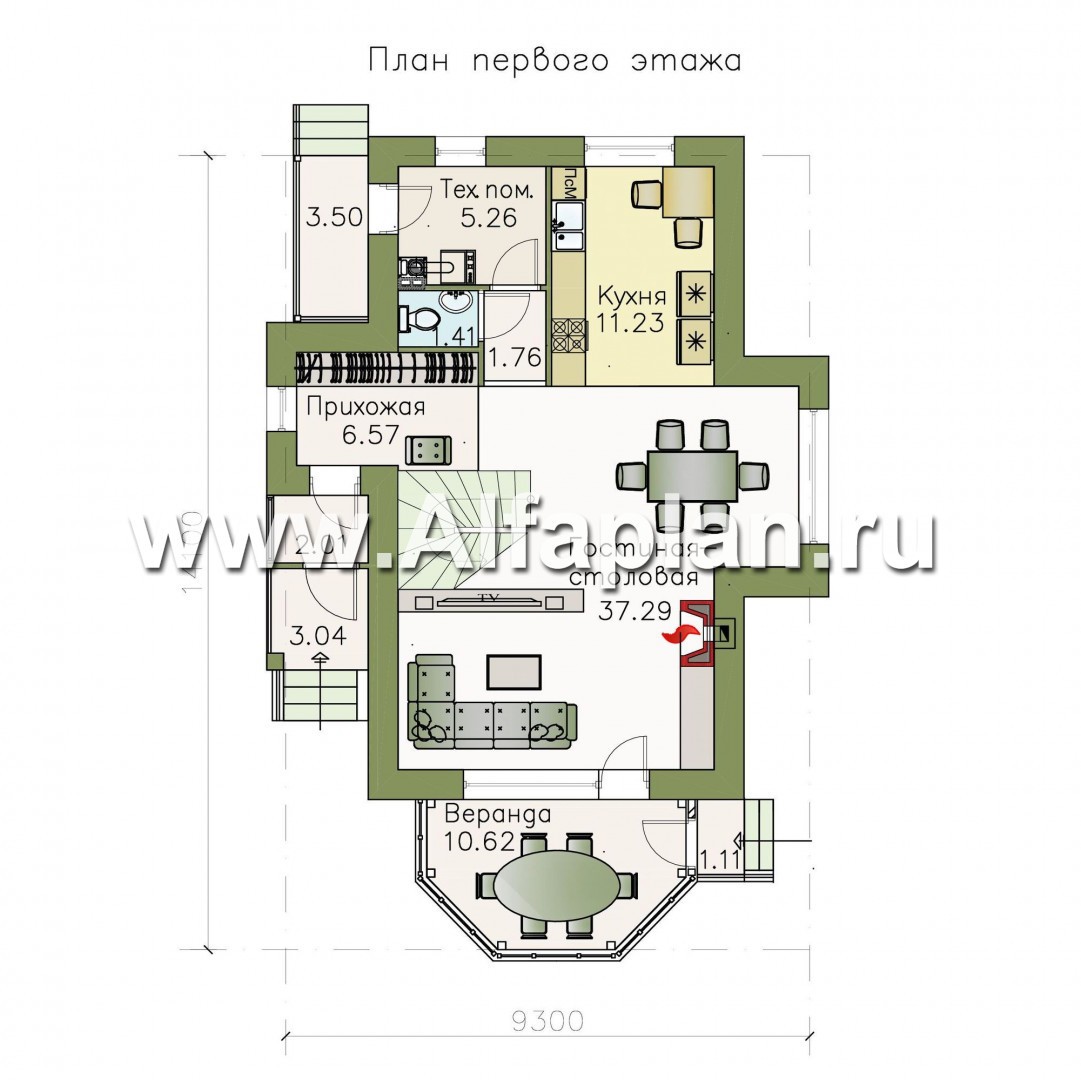

Проектом кирпичного (газобетонного) дома предусмотрено два этажа, включая жилую мансарду. Первый этаж преимущественно отдан под гостевую зону – это гостиная-столовая, выполненная в едином пространстве. Элементом этого помещения выступает лестница на второй этаж. С гостиной-столовой сообщается кухня, примыкающая к дворовому фасаду.

Из кухни можно попасть на террасу, внешний вид которой согласовывается с заказчиком. Существует второй вариант проекта – 523B, – в котором вместо террасы предусмотрена веранда, расположенная в многогранном эркере со стороны главного фасада.

Помимо гостевой зоны, на первом этаже этого дома из газобетона (кирпича) нашлось место для помещений вспомогательного назначения. Во-первых, это входная группа, представленная тамбуром и прихожей, перетекающей в гостиную-столовую. Во-вторых, предусмотрен хозблок, который отделен от гостевого помещения тамбуром. Хозблок оборудован собственным выходом со стороны дворового фасада.

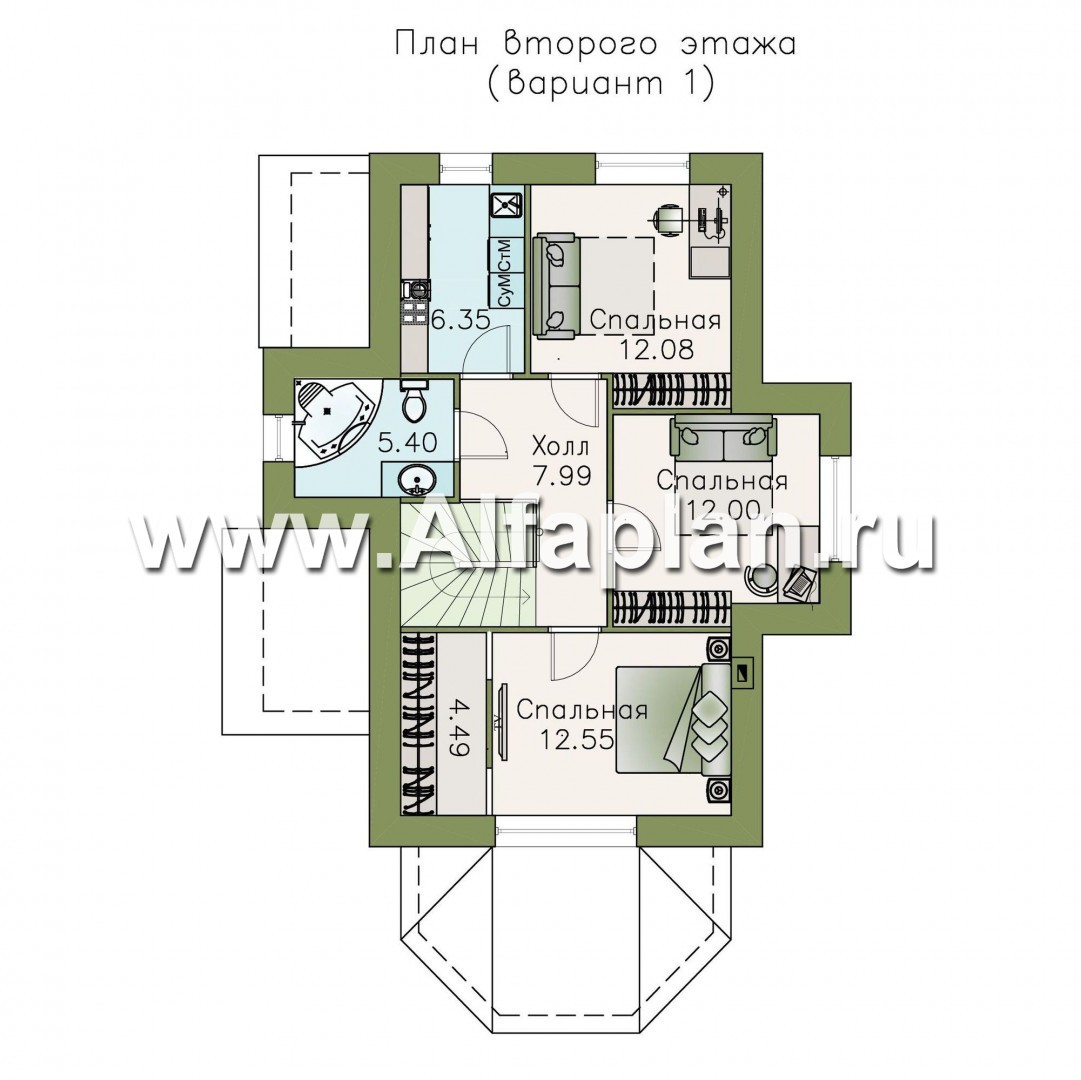

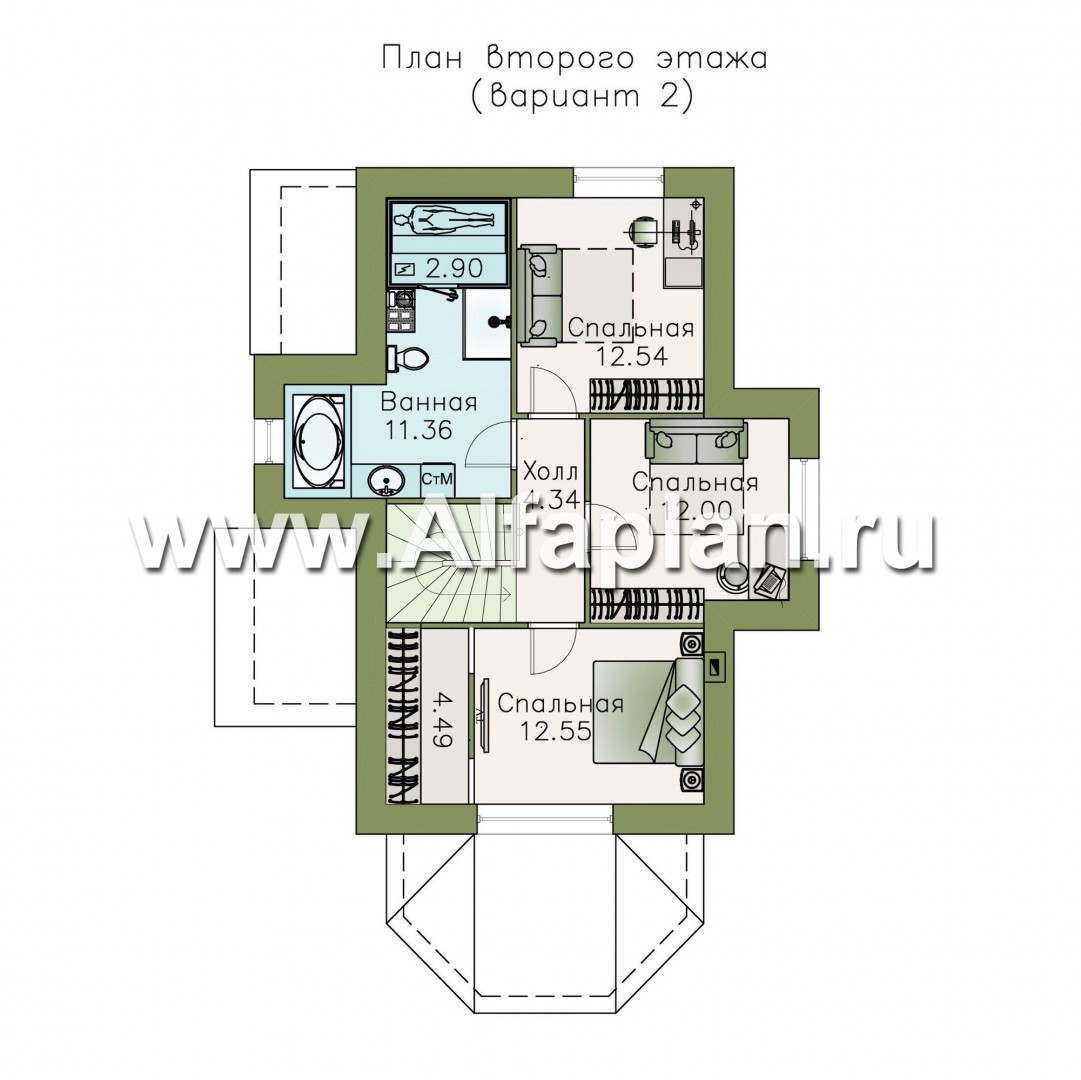

Пространство второго этажа по традиции отдано под помещения приватной группы. Это три спальни, две из которых сопоставимы по площади. Третья, родительская, оборудована собственным помещением под гардеробную. Кроме того, на этаже, согласно проекту дома из газобетона (кирпича), нашлось место для служебного помещения, в котором можно оборудовать постирочную. Предусмотрен и второй вариант проекта, согласно которому площадь гостевого санузла расширяется за счет постирочной и части холла.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Лидия написал(а) 20.04.2017:

Вопрос по проекту 523B Возможно ли посмотреть смету, чтобы прицениться?

Лидия, здравствуйте.

в проектах есть спецификации с полным перечнем материалов, необходимым для строительства коробки дома и монтажа инженерных систем. Сметы, учитывающие  стоимость строительных работ - прерогатива строительных компаний. Расход основных материалов следующий:Фундамент — 30.2м3 (бетон В25), арматура -2.612 т. Стены — кирпич — 75.0м3 (газобетон — 74.0м3). Перекрытия монолитные —11.5 м3(бетон В25), арматура — 1.43кг. Кроля — 193.6 м2.Наружная отделка:

облицовочный камень —196.9м2., утеплитель - 206.7 м2


Наталья написал(а) 11.09.2016:

Вопрос по проекту 523B. Можно такой дом построить из бруса и сколько будет стоить проект ?

Наталья, здравствуйте.

Проект рассчитан на строительство из газобетона или кирпича( пустотного) альтернативно. Все спецификации, узлы, детали, сечения выполнены из расчета на эти материалы. Если строительная компания, специализирующаяся в деревянном домостроении возьмется за строительство по такому проекту — вопрос будет решен. Мы не выполняем переработку документации под брус.
