185A

"Приоритет"- элегантный коттедж с идеальным планом

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
138.70121.8374.38
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)26700

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

Вариант фундамента - ленточный монолитный глубиной заложения 2,0м5000

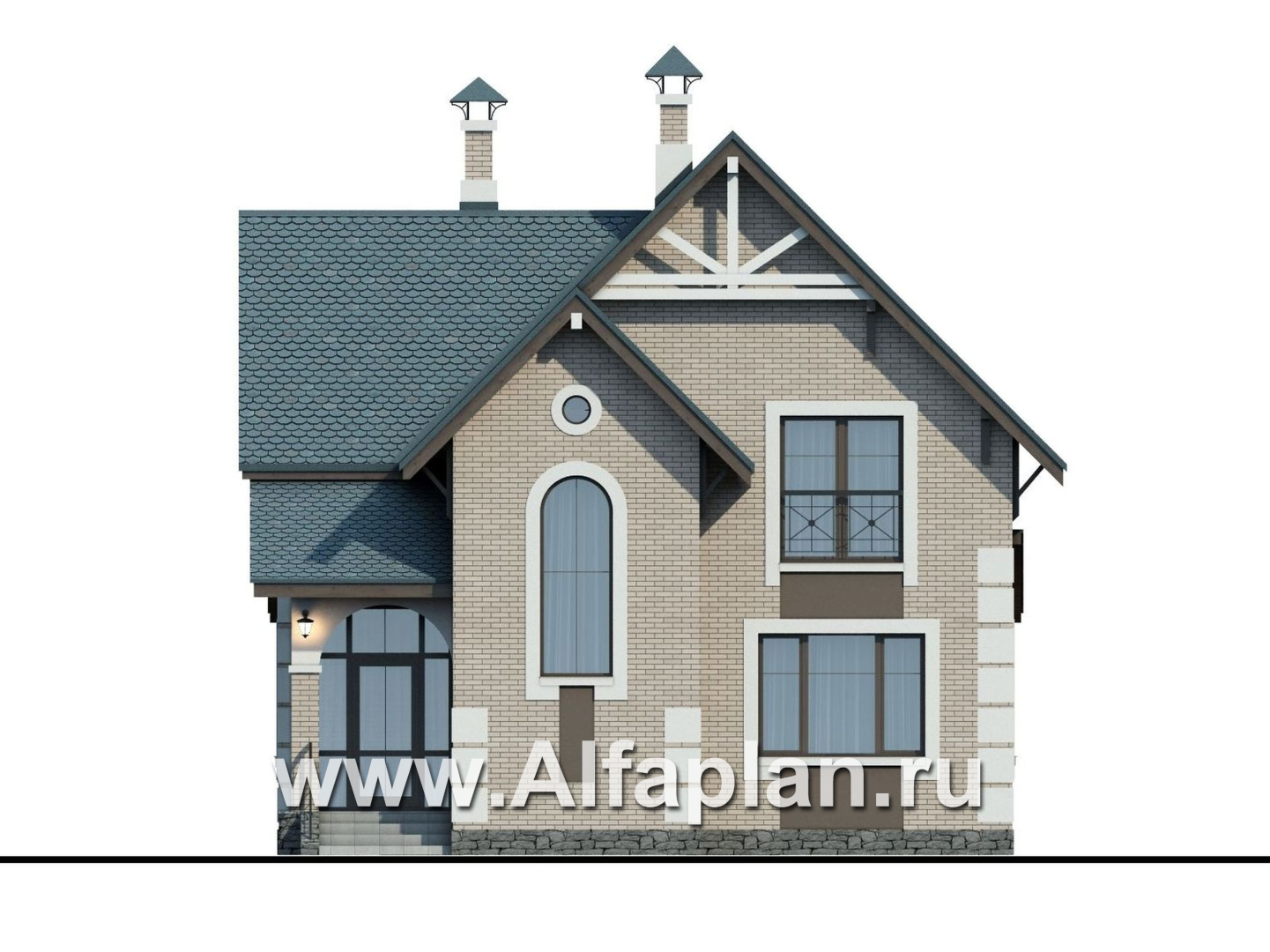

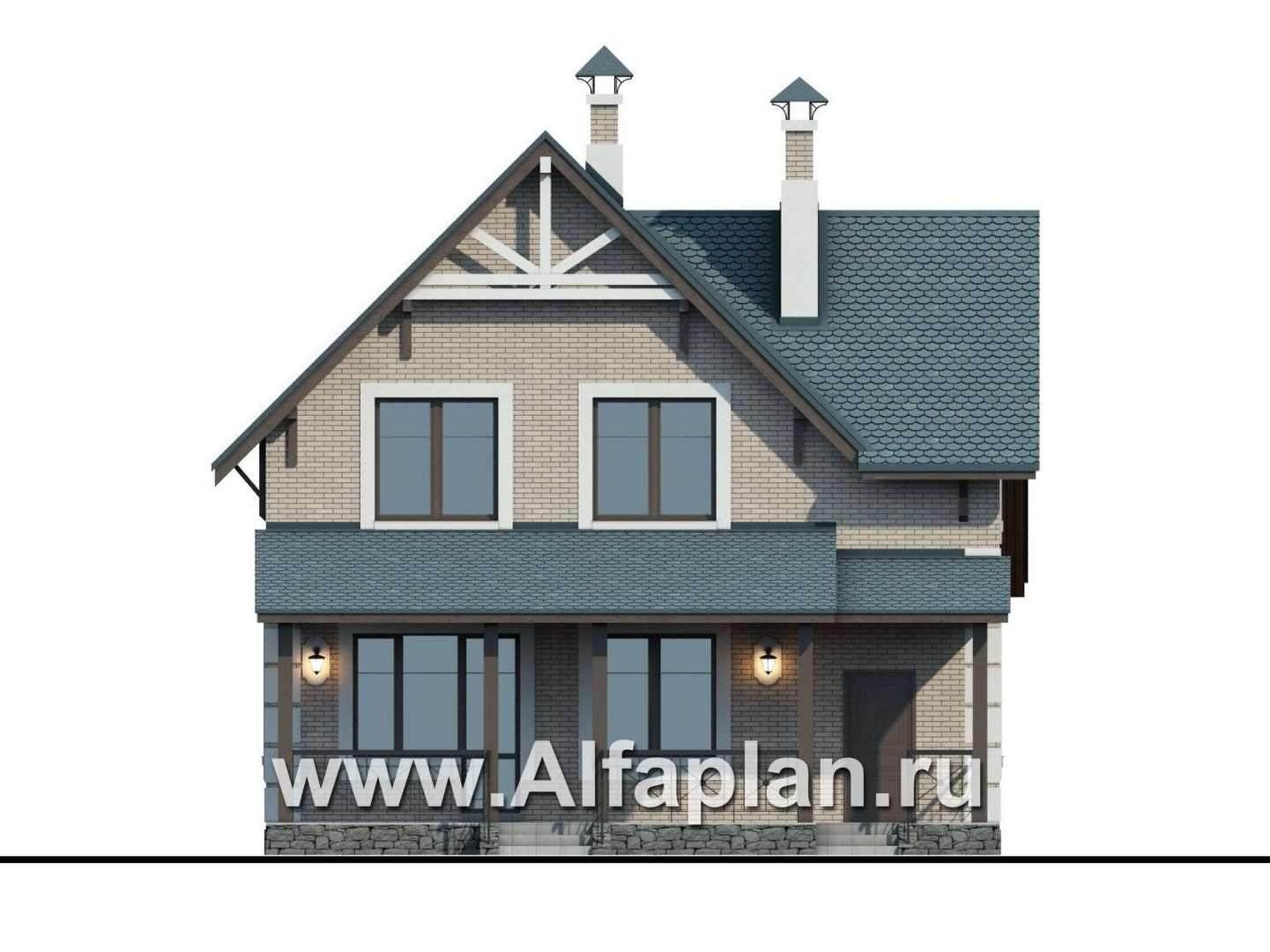

Вид спереди
Вид спереди

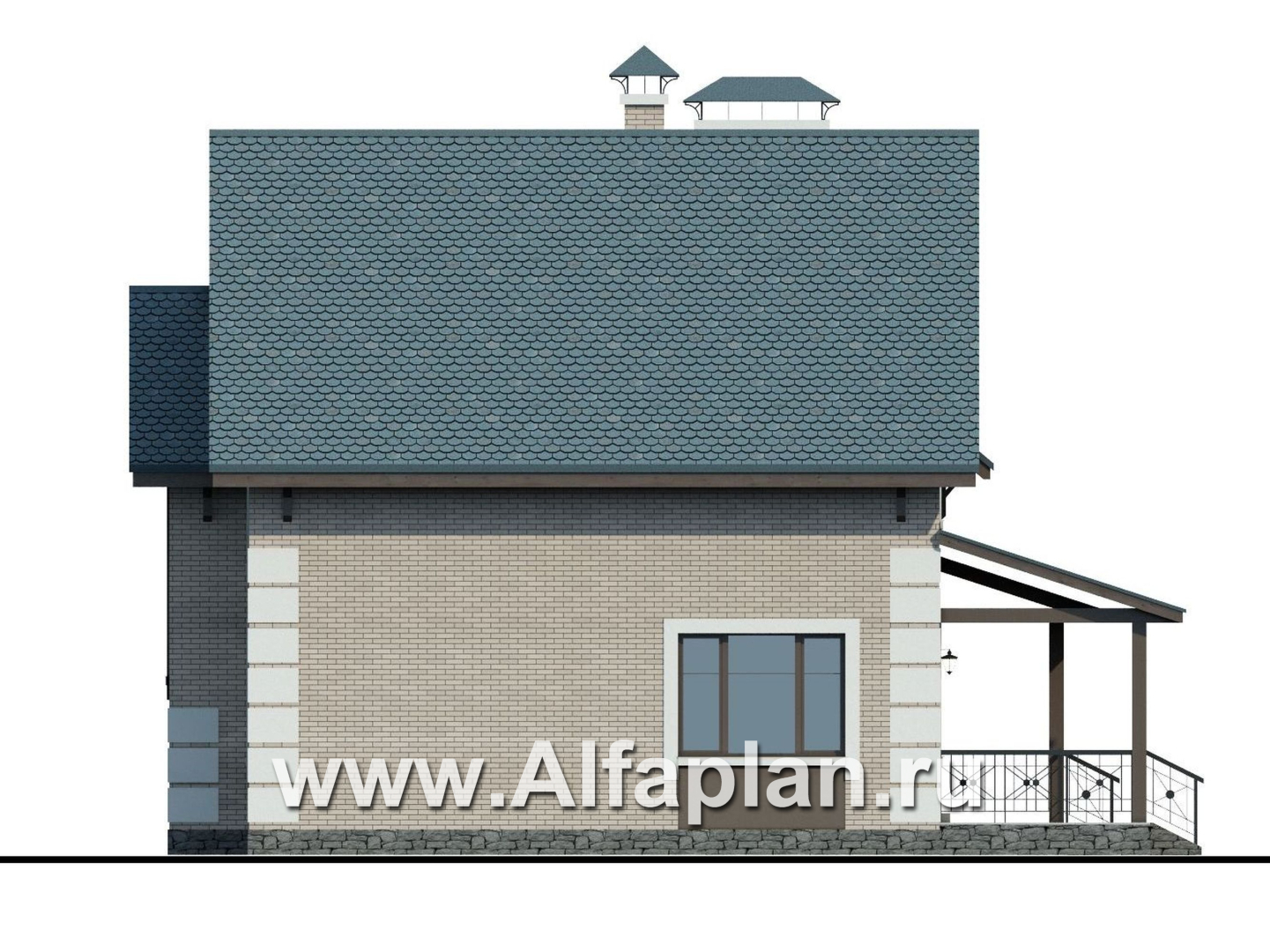

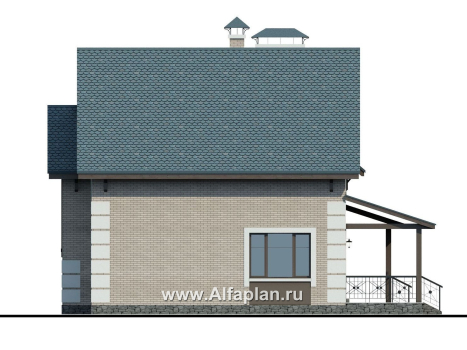

Вид справа
Вид справа

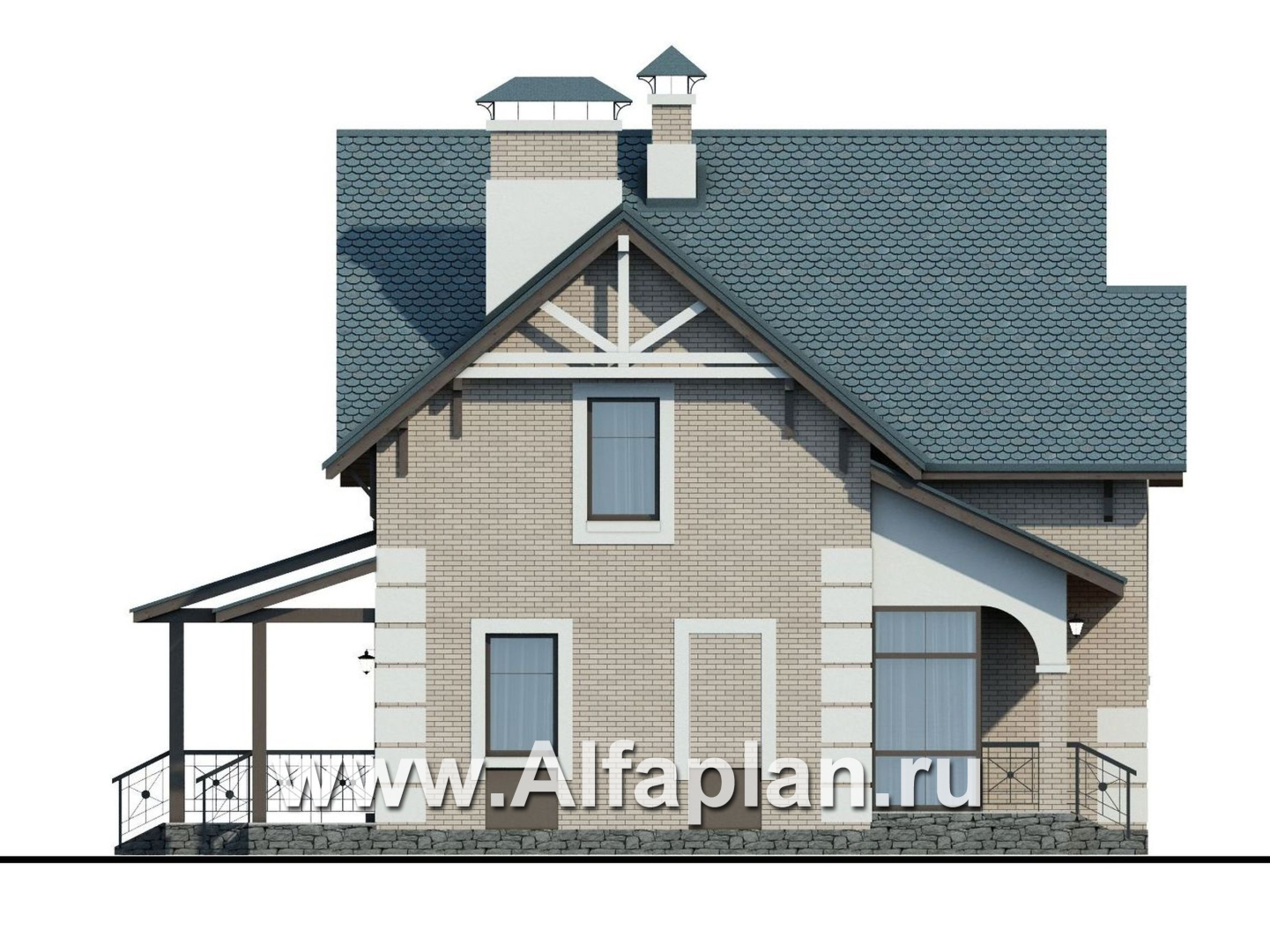

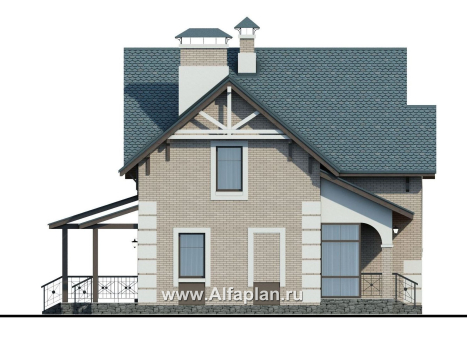

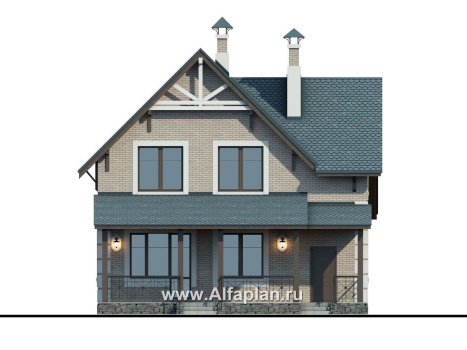

Вид сзади
Вид сзади
Вид слева
Вид слева

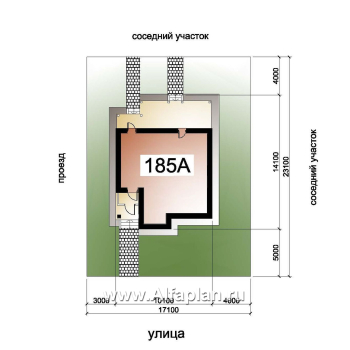

Дополнительные изображения к проекту:

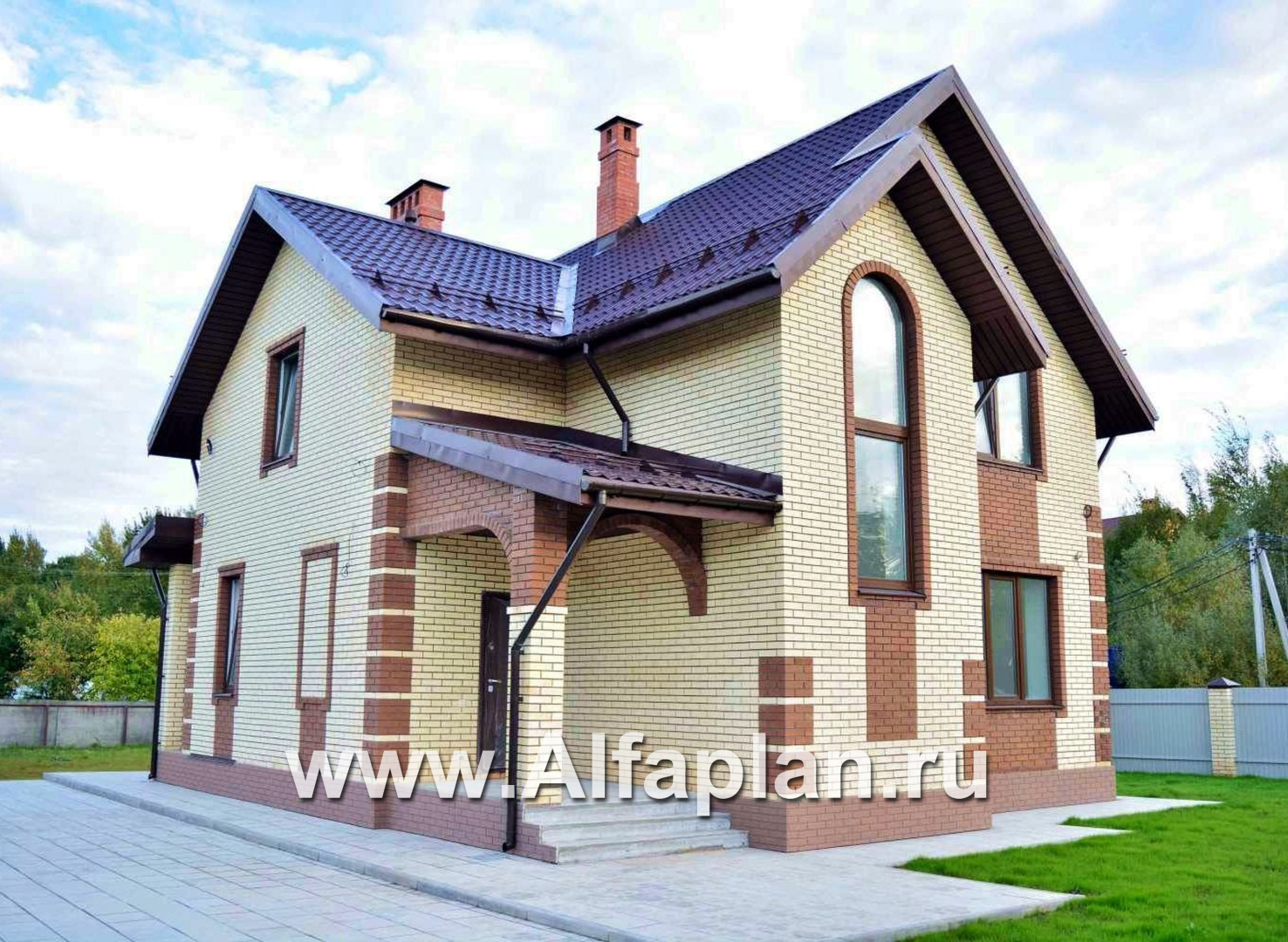

Дополнительное изображение 1 (прямой)
Характеристики
Тип фундаментамонолитная Ж/Б плита

33.4 (толщина 250 мм)  м3
Тип наружных стенкирпич или газобетон (альтернативно)

87.6/86.5  м3
Тип внутренних стенкирпич или газобетон (альтернативно)

8.7/8.5  м3
Тип перекрытиймонолитные ж/б над 1-ым эт, по деревянным балкам над 2-ым

14.2 -монолитное  м3
Тип кровлибитумная черепица (возможна натуральная или искусственная черепица)

202.8  м2
Наружная отделкаоблицовочный кирпич

225.5  м2
Наружная отделка цоколяискуственный камень 17.3 м2

Габаритные размеры домавместе с верандой и выступом лестницы

10.10м x 13.50м  м
Высота домаот уровня пола первого этажа

9.38  м
Высота 1-го этажаот пола до потолка

3.00м  м
Высота 2-го этажаот пола до потолка

2.80м  м
Мощность котлакотел с бойлером

40 квт
Расчетная электр. нагрузкас учетом электропилиты 8.5 ква

17.6
Утеплительминеральная вата
