526B

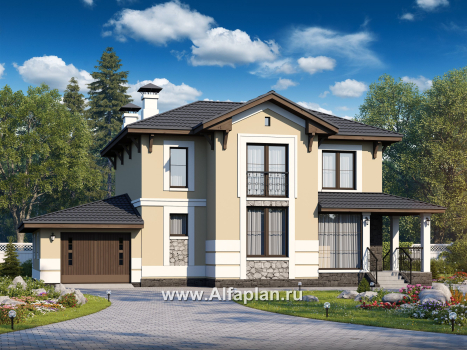

"Невский стиль" - удобный и красивый двухэтажный дом с гаражом

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
156.50149.6872.07
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)30900

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000

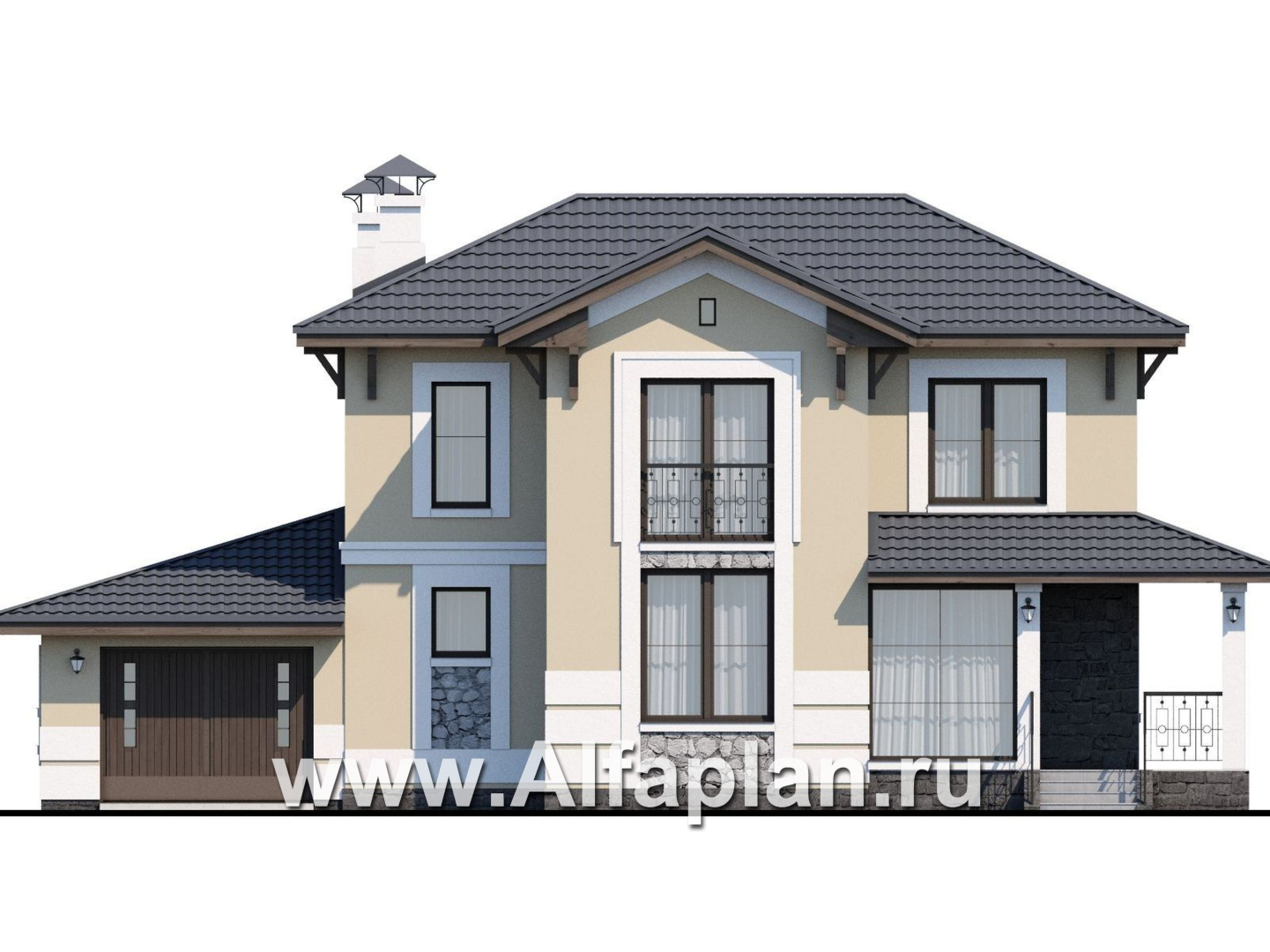

Вид спереди
Вид спереди

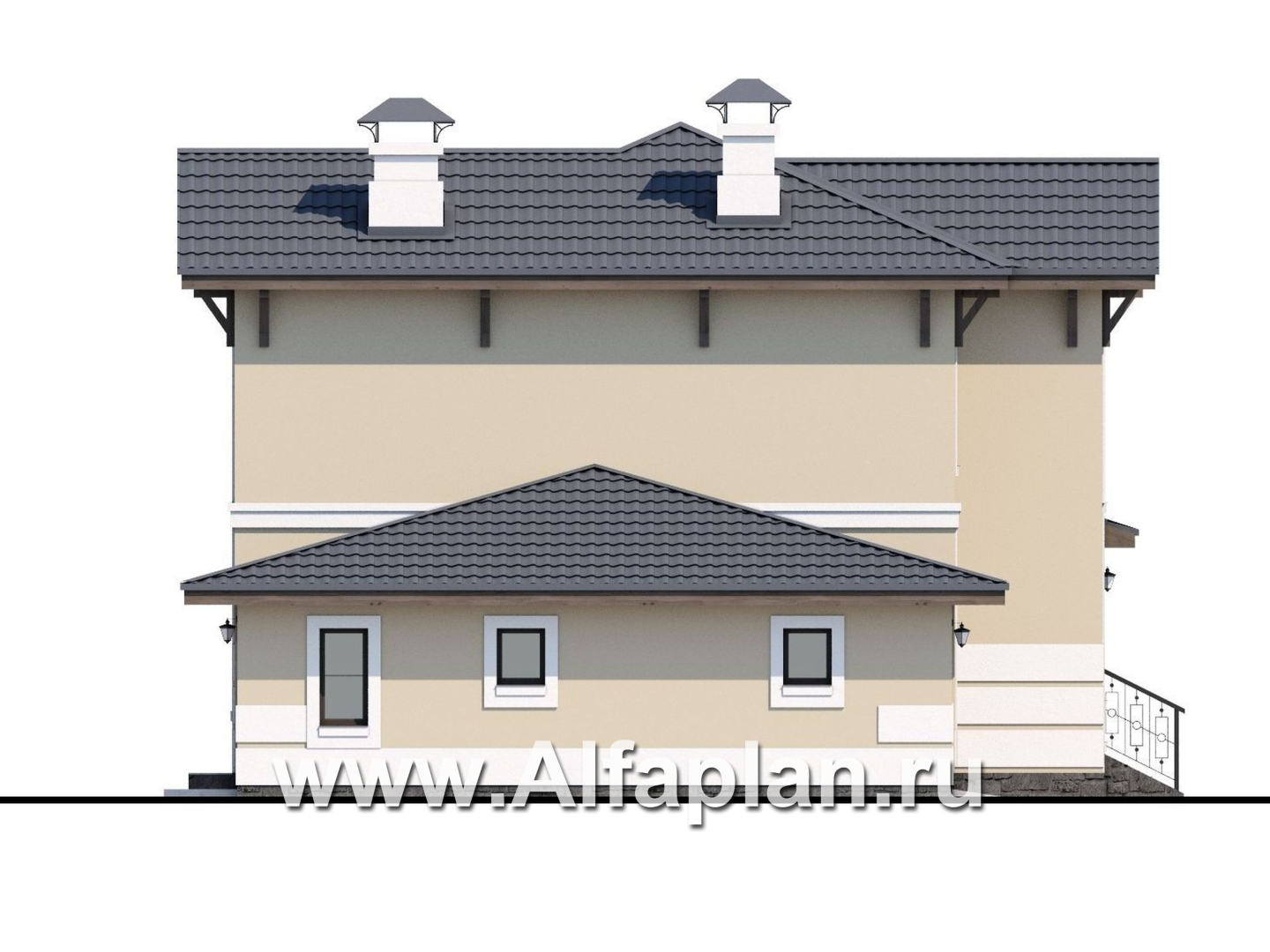

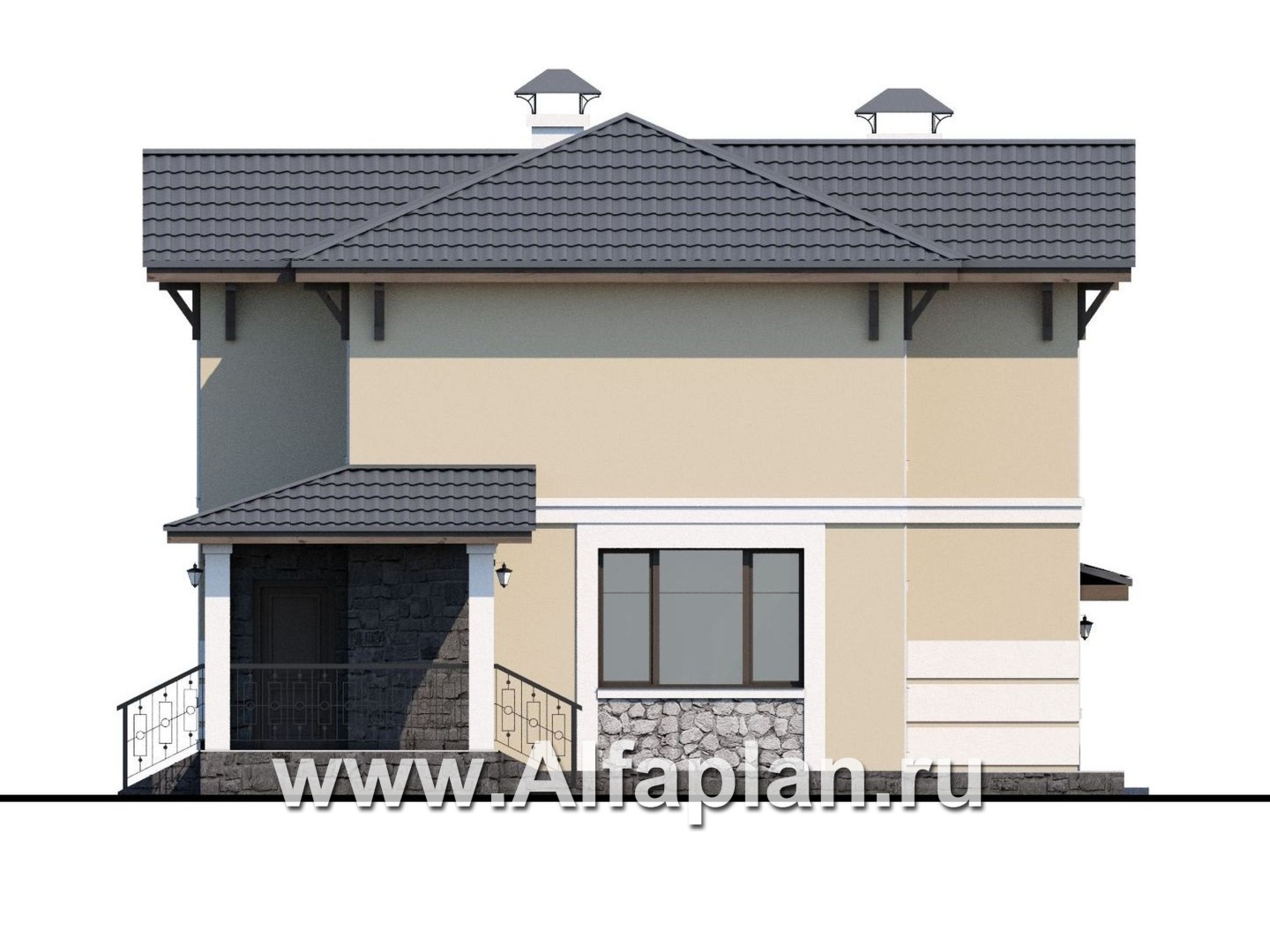

Вид справа
Вид справа

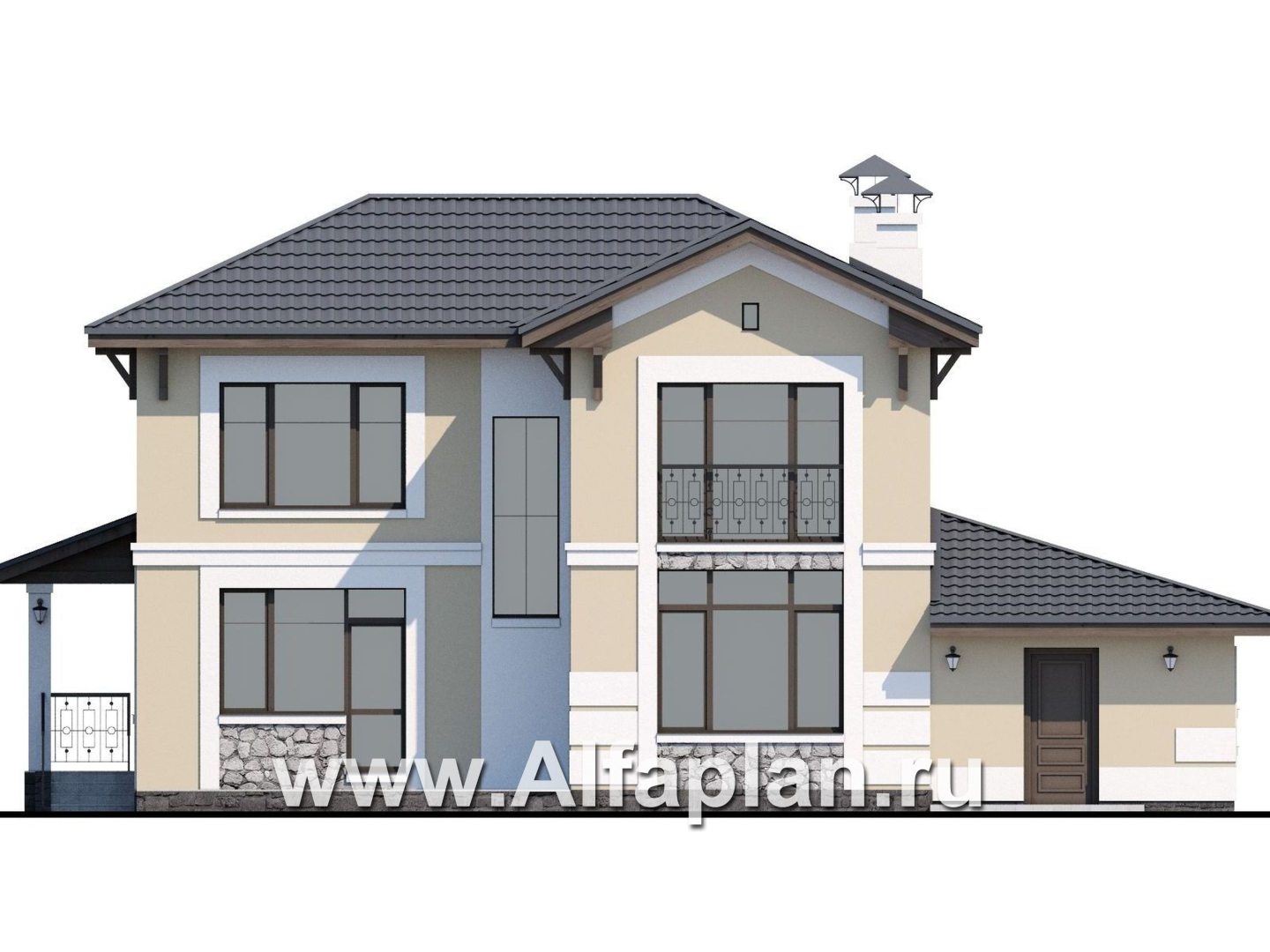

Вид сзади
Вид сзади

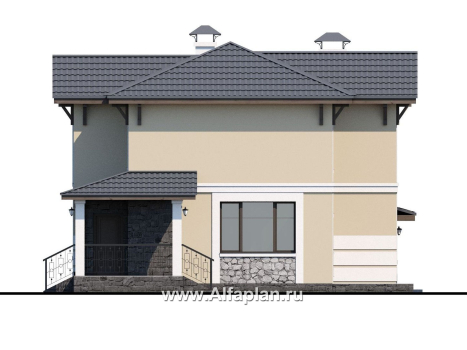

Вид слева
Вид слева

Дополнительные изображения к проекту:

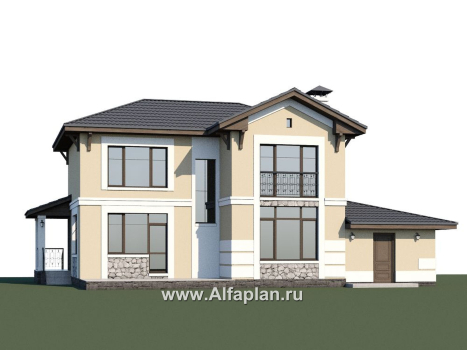

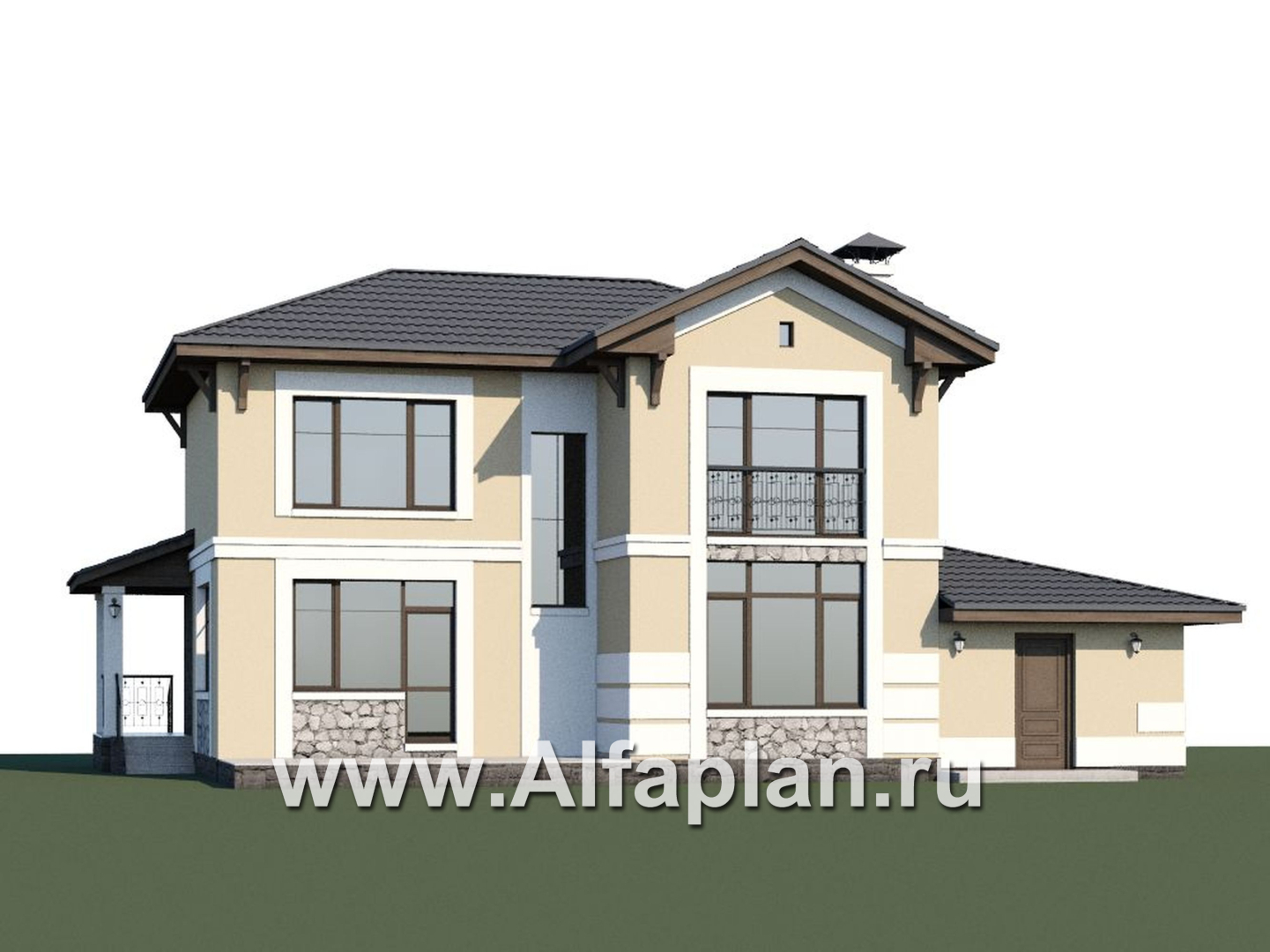

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

35.8 (бетон В25)  м3
Тип наружных стенгазобетон или кирпич (альтернативно)

84,1 / 85,3  м3
Тип внутренних стенкирпич

-  м3
Тип перекрытиймонолитные ж/б над 1-ым эт., подшивной потолок по дер. балкам - над 2-ым этажом

бетон В25 = 9,6 (плита пола 1го этажа) + 11,3  м3
Тип кровлинатуральная (искусственная) черепица

193,70  м2
Наружная отделкадекоративная штукатурка

226,30  м2
Наружная отделка цоколяоблицовочный камень

Высота 1-го этажа2,75

Высота 2-го этажа2,55

Утеплительмин.вата = 224,40 м2

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Алексей из города Москва написал(а) 02.10.2016:

Вопрос по проекту 526B Вопрос по перекрытию 1 го этажа , на плане нет центральной несущей стены, достаточно ли будет 20 см плиты перекрытия ? и возможно ли перепланировка 1 го этажа (туалета и ванной комнаты )-уменьшить ее в пользу холла, да и вообще интересно по подробнее описание проекта ,ведь посте покупки если возникнут вопросы или предложения их разьяснять будет возможно некому.Спасибо

Алексей, добрый день,

В проекте действительно нет центральной несущей стены, но предусмотрены опорные колонны, они расположены напротив эркера прихожей. На эти колонны опирается  балка перекрытия, толщина перекрытия 160 мм. Санитарный блок помещений 1-го этажа Вы можете сократить до нужных Вам размеров, корректировать проект для этого не требуется. Если все же есть такая необходимость, можем отразить соответствующие изменения в Паспорте проекта.  Стоимость такого Паспорта составит 5000 руб.

Мы сопровождаем наши Проекты после их покупки, отвечаем на вопросы по документации, исправляем ошибки, если таковые выявляются. Все эти условия оговариваются в Договоре, заключаемом при покупке проекта.
