129A «Эврика» - проект трехэтажного дома из газобетона, с гаражом в цоколе, для узкого участка

Автор проекта: В. Тарасов
  • Общая площадь дома:146.38 м²
  • Площадь отапливаемых помещений:203.58 м²
Стоимость проекта:
  • Архитектурно-строительные чертежи (АС)    55 500 ₽
  • Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование    13 100 ₽
  • Электронная копия в формате PDF    7 000 ₽
  • Строительный паспорт проекта    3 500 ₽
  • Разбивочный план вашего участка    7 000 ₽
  • Дополнительная копия проекта    4 000 ₽
  • При покупке проекта дома можно выбрать три бесплатных опции (проекта), посмотреть проекты)    1 ₽
  • Доставка по России бесплатно, в страны СНГ    По дог.
  • Вариант фундамента - ленточный из сборных Ж/Б блоков глубиной заложения 1,7м    6 500 ₽
Заказать проектПоложить в мои желания
Спасибо за обращение к нам, в ближайшее время мы вам ответим
Связаться через:

Строить легче с проектом от  "АЛЬФАПЛАН" потому, что у нас подробные строительные чертежи.  Смотрите ВИДЕО, читайте на странице  Состав проекта дома.

Готовые проекты: 1. не предназначены для строительства в СЕЙСМИЧЕСКИ АКТИВНЫХ РАЙОНАХ, а фундаменты - в условиях ВЕЧНОЙ МЕРЗЛОТЫ, 2. проекты домов требуют Привязки к конкретному участку строительства (внизу страницы). В случае применения фундамента на сваях необходимы инженерно-геологические изыскания и привязка фундамента.

.

Общая площадь дома 146.38 м²
Площадь гаража 37.55 м²
Общая площадь дома, без гаража 108.83 м²
Площадь цокольного этажа 74.8 м²
Площадь дома, с цокольным этажом 221.18 м²

«Эврика» - проект трехэтажного дома из газобетона, с гаражом в цоколе, для узкого участка - технические характеристики

Срок готовности проект готов, срок 3 дня
Тип фундамента монолитная ж/б плита 30 м³
Тип наружных стен кирпич/газо(пено)бетонные блоки 103 м³
Тип внутренних несущих стен кирпич 2.28/2.28 м³
Тип перекрытий монолитная ж/б плита над цокольным и 1-ым этажами, подшивка под стропилами над 2-ым
Тип кровли натуральная черепица/искусственная черепица 195.2 м²

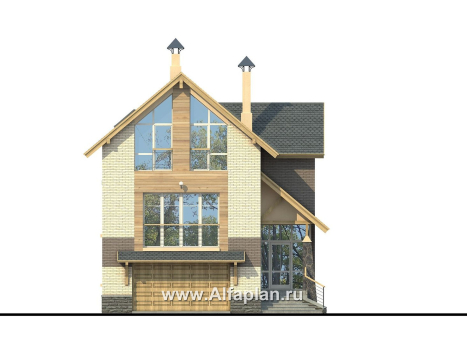

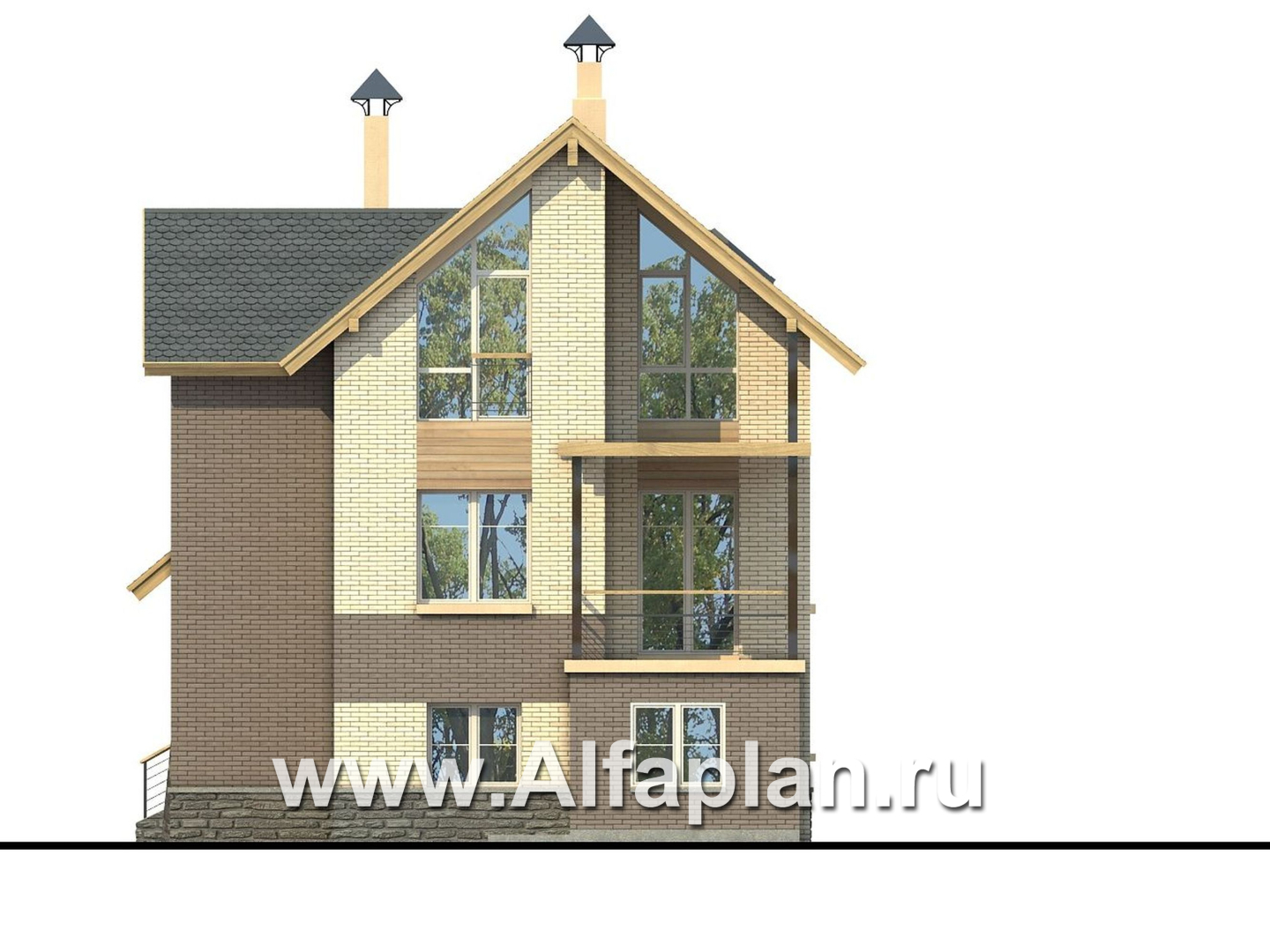

Наружная отделка стен лицевой кирпич, искусственная/деревянная вагонка 158.5+110.2 м²
Наружная отделка цоколя облицовочный камень

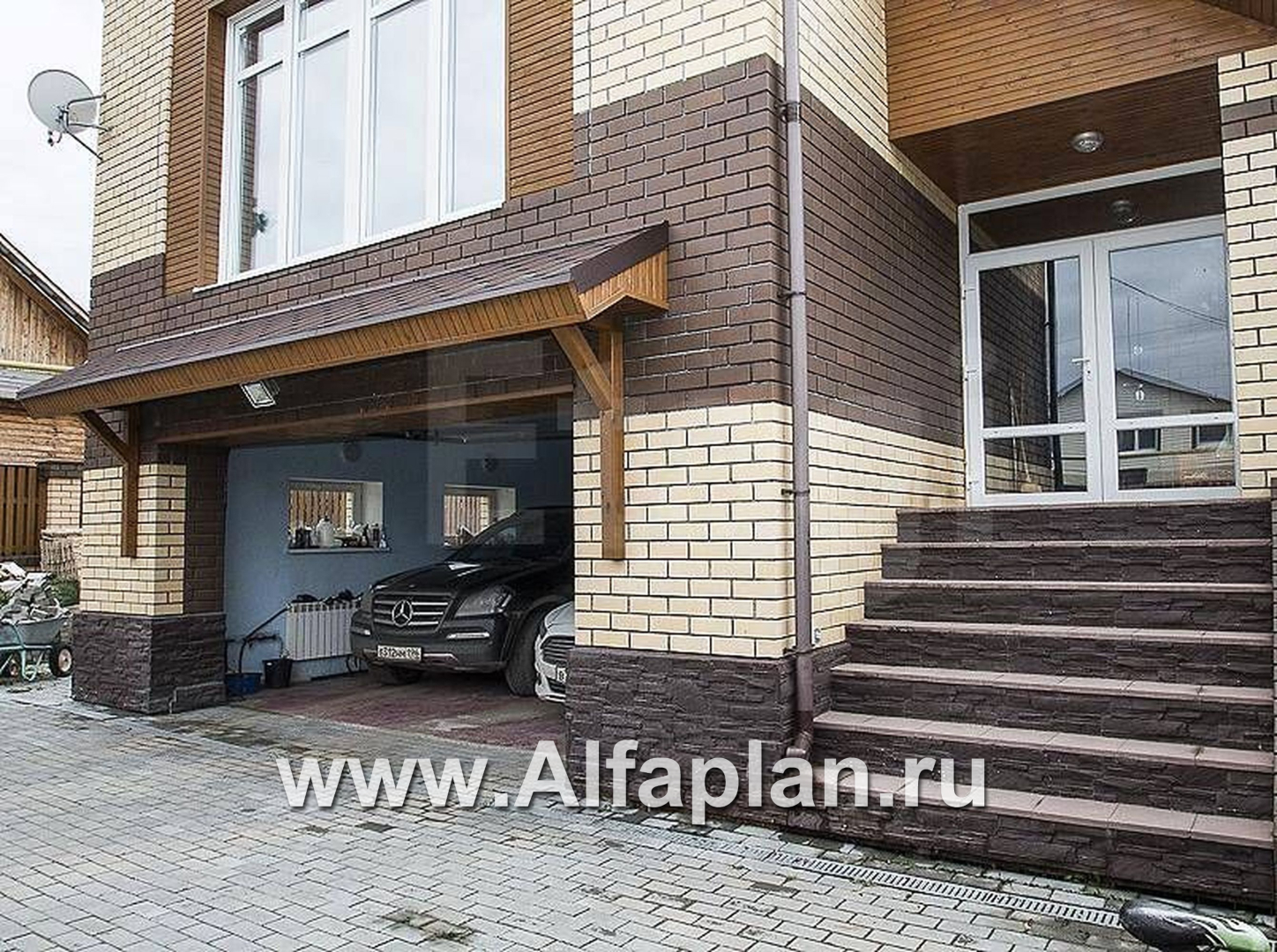

Гараж Гараж на 2 авто/Гаражные ворота ALUTECH (реклама: ООО "Алютех-М")
Высота дома от уровня пола 1-го этажа, 10.64 от земли 7.94 м
Высота цокольного этажа от пола до потолка 2.4 м
Высота 1-го этажа от пола до потолка 3 м
Высота 2-го этажа от пола до потолка 2.8 м
Высота мансардного скоса 1.77 м
Ширина 9 м
Длина 15 м
Мощность котла с бойлером горячей воды 45 кВт
Расчётная электрическая нагрузка с учетом электроплиты 8.5 20.1 кВт
Утеплитель минеральная вата
Материал окон из ПВХ профилей/Защитные роллеты ALUTECH (реклама: ООО "Алютех-М")

Описание проекта

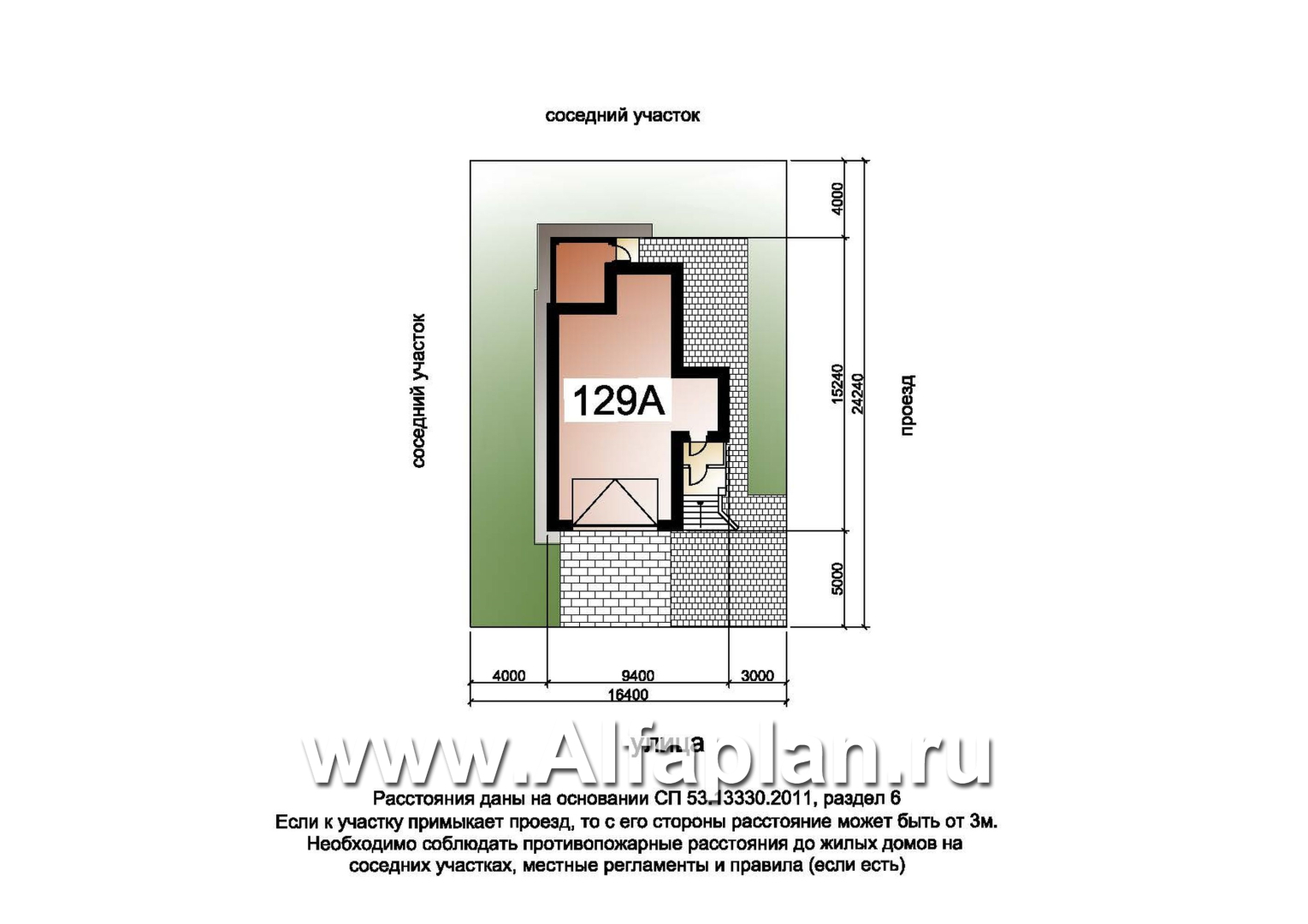

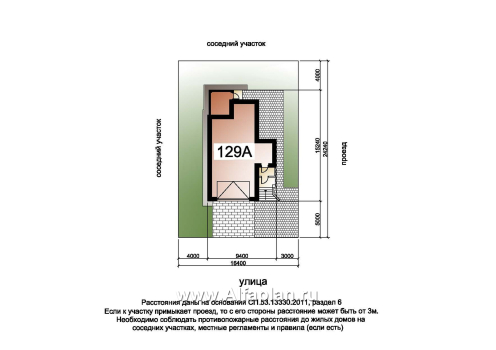

Маленький участок – притча во языцех. Нередко он не позволяет возвести то жильё, о котором мечталось, в котором возможно разместить всё необходимое для комфорта семьи. Но только не в случае, когда речь о проекте коттеджа 129А 3D «Эврика». Этот удобный дом умещается на участке размером 8700 х 14700, и при этом не только имеет отличную планировку, ни в чём не ущемляющую интересы и потребности обитателей, но в нём также спроектирован подземный гараж на два автомобиля.

Детально о планировке

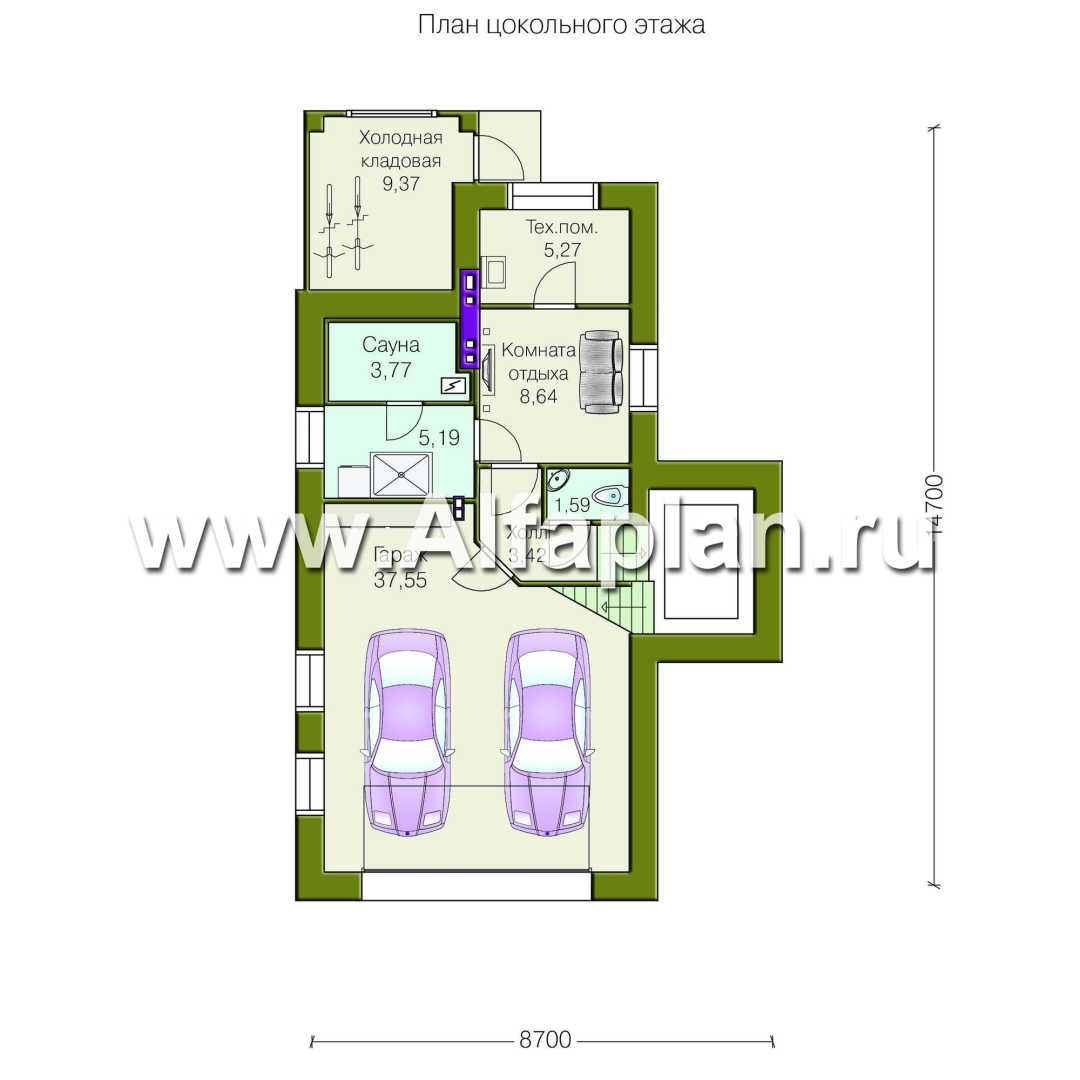

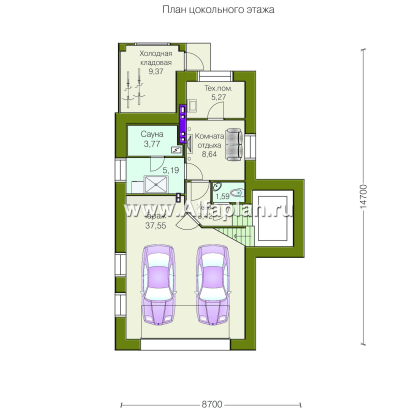

В цокольном этаже, помимо гаража, находятся:

  • сауна с комнатой отдыха;
  • санузел;
  • техпомещение;
  • холодная кладовая.

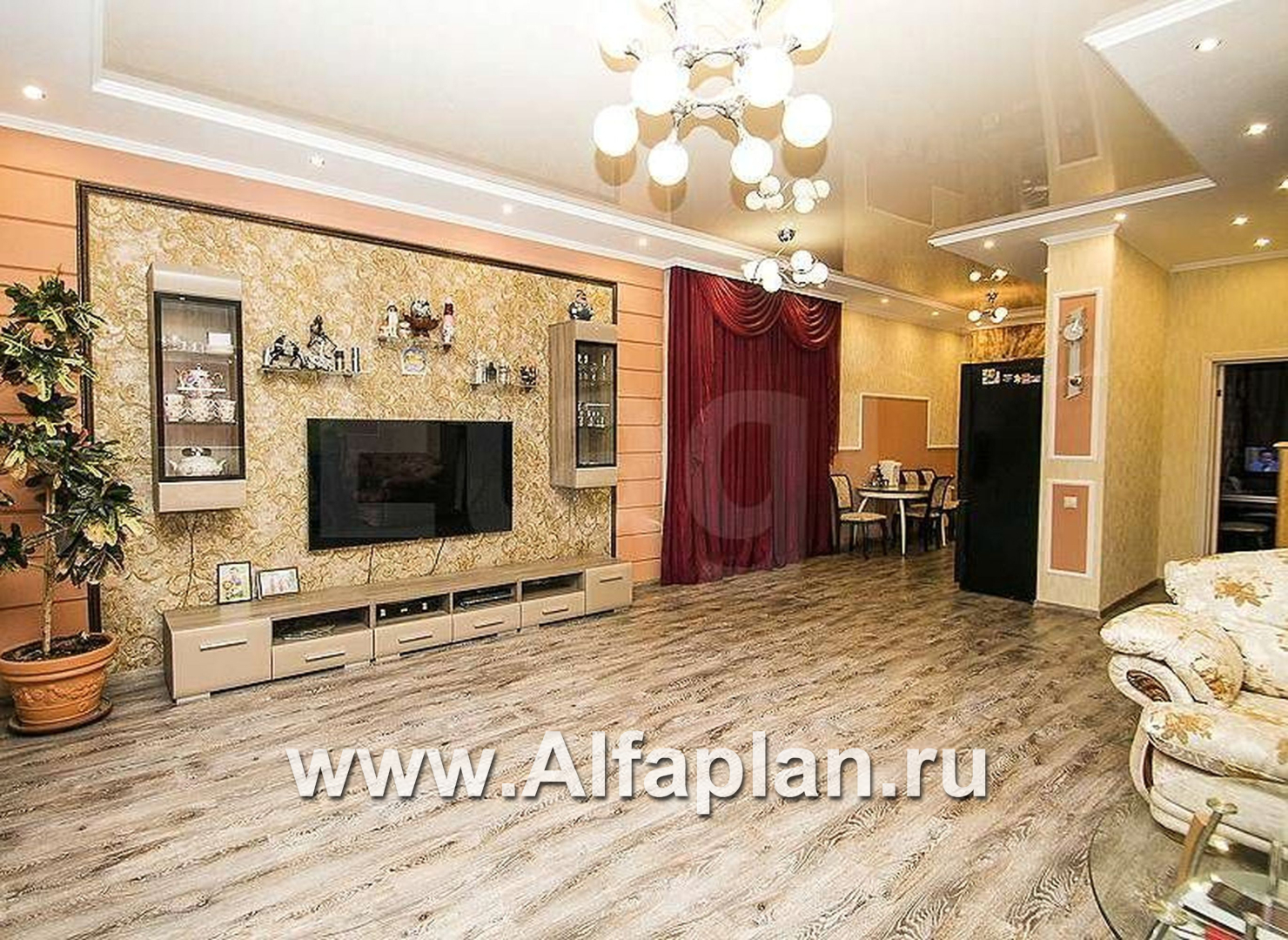

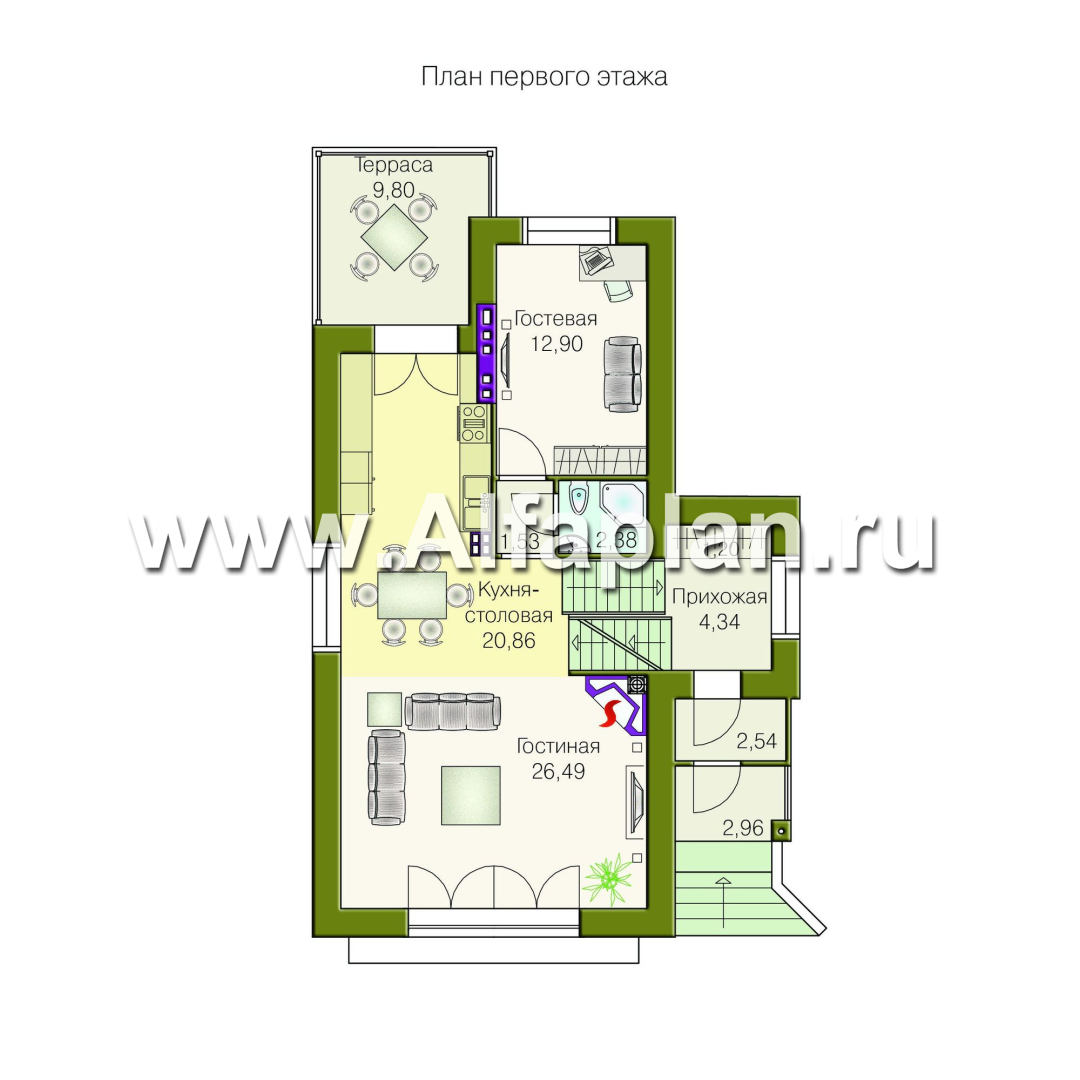

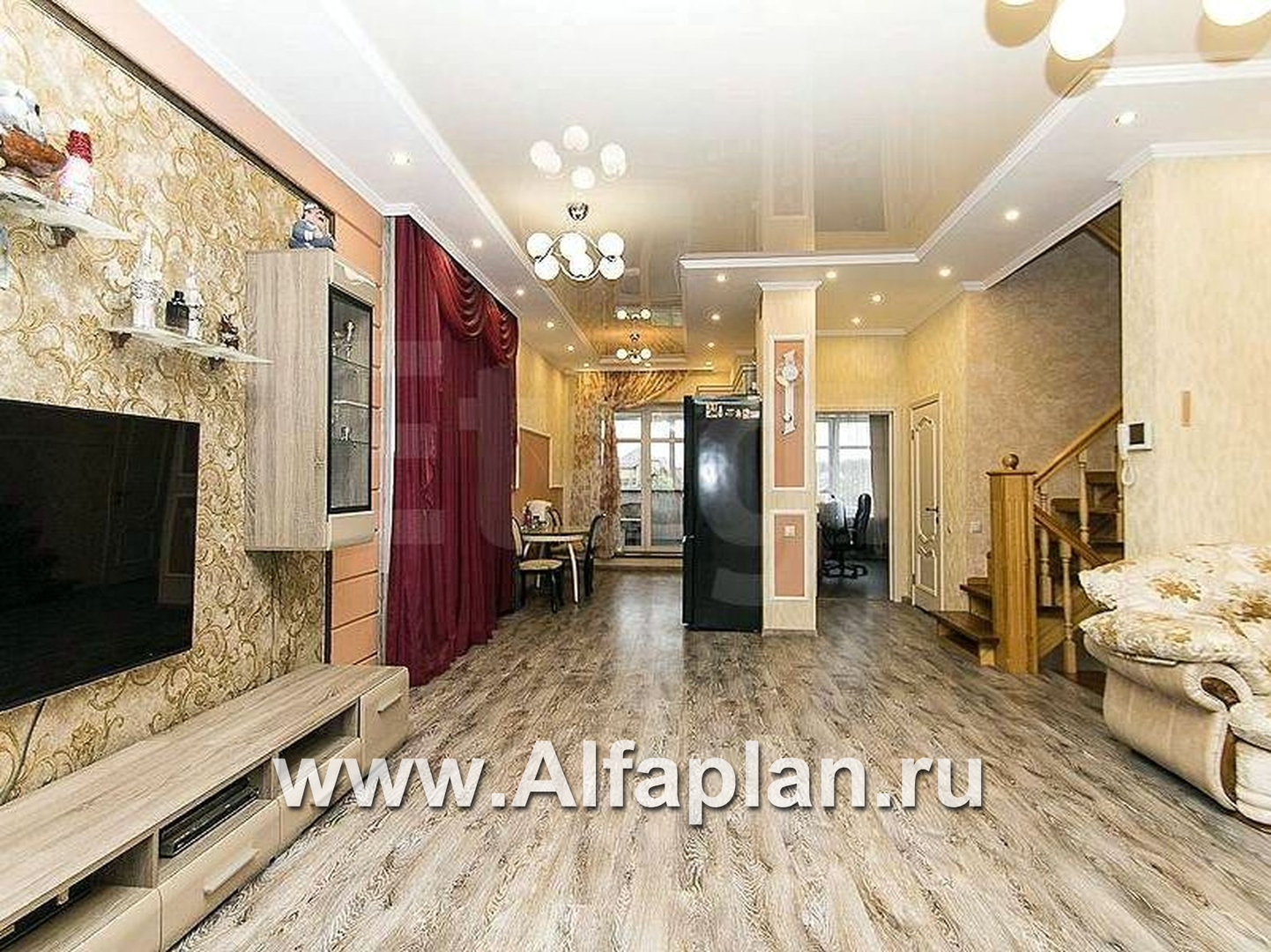

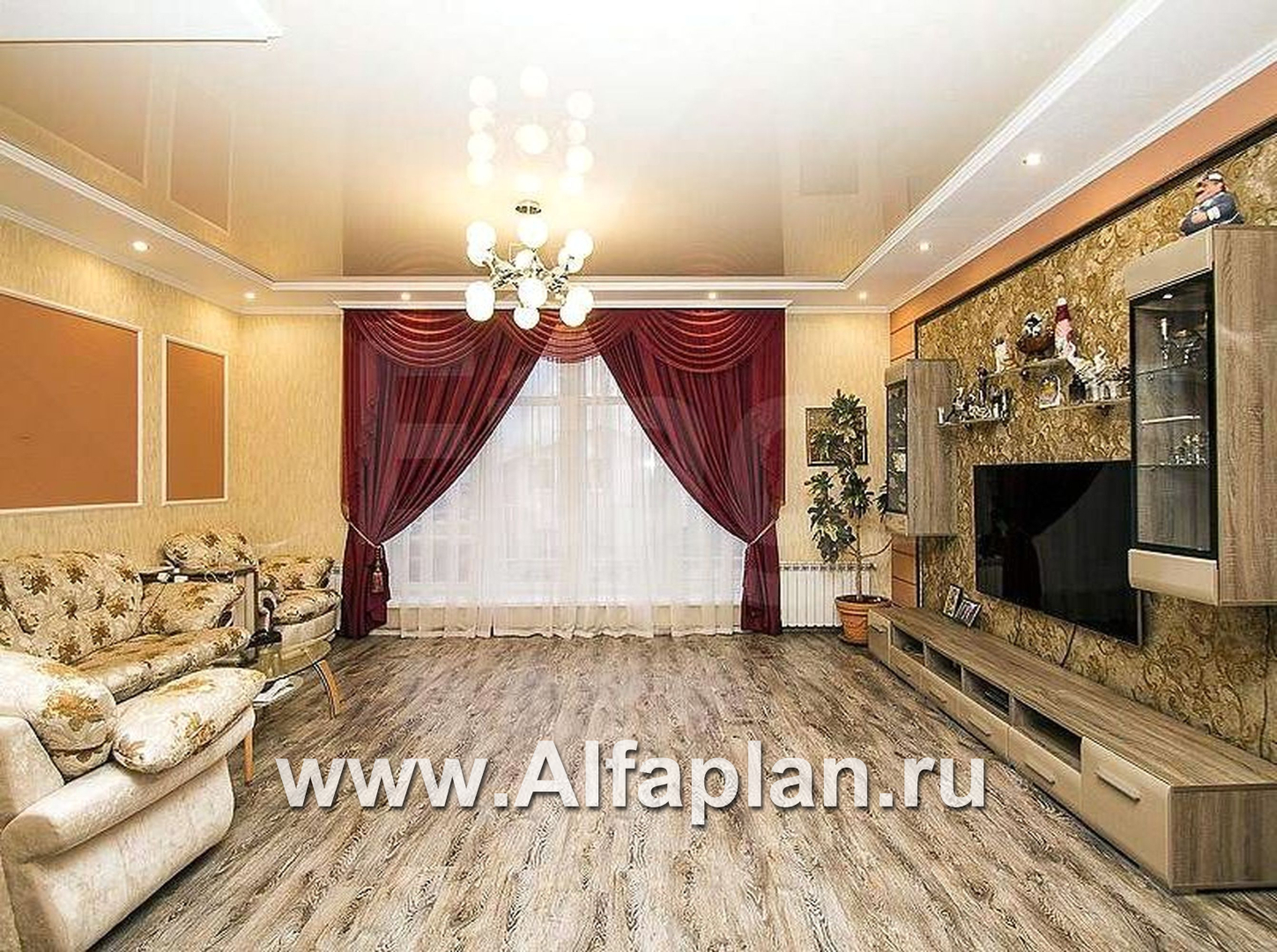

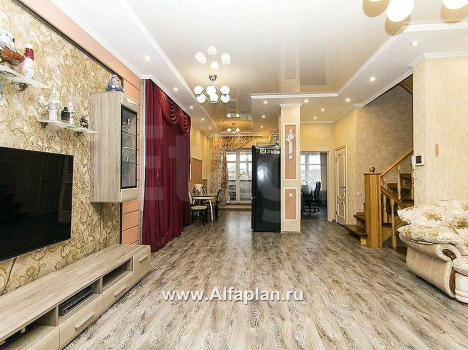

Значительную часть первого этажа занимает объединённый объём кухни-столовой с гостиной с применением разделения на зоны: обеденную, рабочую и зону домашнего кинотеатра. Отдельная комната, что может служить кабинетом хозяину или гостевой, выходит окнами в сад. Терраса продолжает кухню, здесь можно трапезничать на воздухе летом. Три спальни второго этажа сообщаются с холлом, где располагается сантехнический блок со всем необходимым оборудованием. В мягких креслах холла можно отдохнуть за чтением журналов или увлекательной книги.

Получить комплект строительных чертежей и документации по проекту вы сможете, обратившись к специалистам архитектурной студии «Альфаплан».

Комментарии 16

  • нижнеудинск

    Здравствуйте! Проект хороший. Подскажите пожалуйста на какую глубину закладывается ж/б плита, размер гаражных ворот и гаража.

    Ответ на комментарий
  • Екатеринбург

    Добрый вечер,день. Очень привлекательный проект.Хотел бы уточнить толщину стен,а так же возможно ли в проекте вместо облицовочного кирпича фасад сделать декаративной штукатуркой. Спасибо!

    Георгий, здравствуйте.
    Благодарим за хорошую оценку нашего проекта.
    Наружные стены предусмотрены из газобетона или пустотного кирпича ( альтернативно) т.е. и тот и другой материал заложен в проекте, рассчитан в спецификации. Конструкция стены многослойная : 375/400 мм - газобетон + слой утеплителя- Мин. вата (от 50 до 100 мм, толщина варьируется в зависимости от климатической зоны) + воздушная прослойка 30-40 мм + лицевой кирпич или штукатурка. В случае использования пустотного кирпича, несущая часть стены — пустотный кирпич 380 мм.
    У нас на сайте в разделе Технологии строительства /онлайн размещена таблица с теплотехническими коэффициентами ограждающих конструкций по регионам. Вы сможете подобрать свой вариант стены.

    Ответ на комментарий
  • Краснодар

    Еще раз здравствуйте, Какие вы можете дать рекомендации по строительству в сейсмически ахтивных районах? И какой уровень сейсмо-активности можно считать опасным для такой конструкции?

    Андрей, здравствуйте.
    Наши Проекты не рассчитан на строительство в сейсмозоне, хотя монолитная конструкция фундамента и облегчает задачу к адаптации проекта к сейсмике. При строительстве в такой зоне необходим монолитный каркас, т.е. дополнительные монолитные вставки в углах дома и монолитные перекрытия. Как правило, эта работа выполняется по месту силами строителей. Монолитные перекрытия может разработать и нваш конструктор.

    Ответ на комментарий
  • Москва

    Здравствуйте, возможно ли объединение двух проектов основного и зеркального в одно строение (на два хозяина), спасибо

    Игорь, здравствуйте. Да, можно сблокировать два дома - прямой 129А и зеркальный 129А-s ,блокировать со стороны прихожей.
    Мы можем за небольшую доплату выполнить для Вас Паспорт блокированного варианта и предложить зеркальный вариант проекта по цене копии.

    Ответ на комментарий
  • москва

    Подскажите пожалуйста ширину гостиной в чистом виде?

    Ирина, здравствуйте. Ширина гостиной от стены до стены - 5.9 м.

    Ответ на комментарий
  • Воронеж

    А чем обусловлена защита от попадания влаги через перекрытие в холодную кладовую, если во время осадков лужи влага беспрепятственно попадает на терассу?

    Владимир, здравствуйте.Необходимость защиты обусловлена возможностью попадания влаги, что бы избежать этого в проекте предусмотрены специальные мероприятия по герметизации и защите.

    Ответ на комментарий
  • Краснодар

    Здравствуйте, В этом проекте почти все окна идут от пола.. Где в этом случае предлагается размещать батареи отопления?

    Андрей, здравствуйте. В тех помещениях где окна идут до пола приборы отопления устанавливаются у боковых стен: слева и справа от окон.

    Ответ на комментарий
  • Новгород

    Здравствуйте! Интересный проект. Скажите пожалуйста какая длина ж/б плит перекрытия? Имеется ли аналогичный проект дома на монолитной плите, также с использованием ж/б плит перекрытия но большей площади? Имеется ли в документах сметная стоимость (требуется для получения кредита)?

    Добрый день, Виталий. Длина плит перекрытий 6м и 3м.  Фундамент дома - монолитная плита, если вопрос о перекрытиях - то мы можем перепроектировать, см. раздел Сервис для Заказчиков. Сметная документация в проект не входит.

    Ответ на комментарий
  • Улан-Удэ

    А есть такой же с полноценным вторым этажом?

    Тимур, здравствуйте.
    Точно такого дома с полным вторым этажом нет. Но в коллекции домов с полноценным вторым этажом есть дома с похожей планировкой и площадью, посмотрите, пожалуйста.
    -

    Ответ на комментарий
  • Нижний Новгород

    Здравствуйте. Очень понравился проект дома. Скажите,вход в холодную кладовую можно будет сделать из дома?

    Алена, здравствуйте
    Можно сделать вход в кладовую через котельную, строители могут сделать это по месту.



    Ответ на комментарий
  • Здравствуйте! А реально ли сделать проект идентичный этому, но без этажа с гаражом и сауной? (т.е. только первый и второй этаж останется)

    Александр, здравствуйте.
    Такой проект есть в нашей коллекции - посмотрите, пожалуйста, 71В - https://www.alfaplan.ru/catalog/item_1901/

    Ответ на комментарий
  • Добрый день! Скажите в данном проекте возможно ли использование ленточного или блочного фундамента и есть ли он в полном комплекте чертежей?

    Владимир, здравствуйте.
     Этот проект имеет полный комплект чертежей со всеми разделами, включая Инженерные. Возможно применение ленточного монолитного или сборного фундамента. Такую конструкцию могут выполнить сами строители, можем  разработать мы.

    Ответ на комментарий
  • Здравствуйте! Очень нравится Ваш проект. Скорей всего, на нём я и остановлю свой выбор :-) Но есть пара вопросов: можно ли сделать проход из тех.помещения в холодную кладовую? И можно ли под холодной кладовой соорудить погреб с входом туда из этой самой кладовой?

    Андрей, здравствуйте.

    Можно сделать дверь из тех. пом в хол. кладовую и погреб так же можно сделать. Реализовать это можно по месту силам строителей не корректируя проект.

    Ответ на комментарий
  • Здравствуйте, скажите если я хочу построить дом по вашему проекту, но по технологии ТИСЭ из блоков (размеры 51х38х25), фундамент будет по вашему проекту, Вы сможете внести соответствущие изменения в проект?

    Здравствуйте! На уровне рабочего проекта корректировку под другую технологию мы не производим. Технические характеристики материалов даны в проекте. На основании этих данных опытная строительная компания может принять решение относительно применения другой технологии.

    Ответ на комментарий
  • Кстати две машины в гараж навряд ли влезут.Цоколь я уже построил.
    Ответ на комментарий
  • Здравствуйте! Хочу заказать проект 129A 3D, но шириной не 8700, а на 20% шире. Такое возможно?

    Добрый день, Роман.

    В проекте 129А предусмотрено применение сборных плит перекрытия, что ускоряет и облегчает строительство. При большей ширине дома понадобятся очень длинные и тяжелые плиты перекрытий, дом скорее всего придется строить из кирпича, а не газобетона. Мы бы не рекомендовали этот вариант.

    Ответ на комментарий
