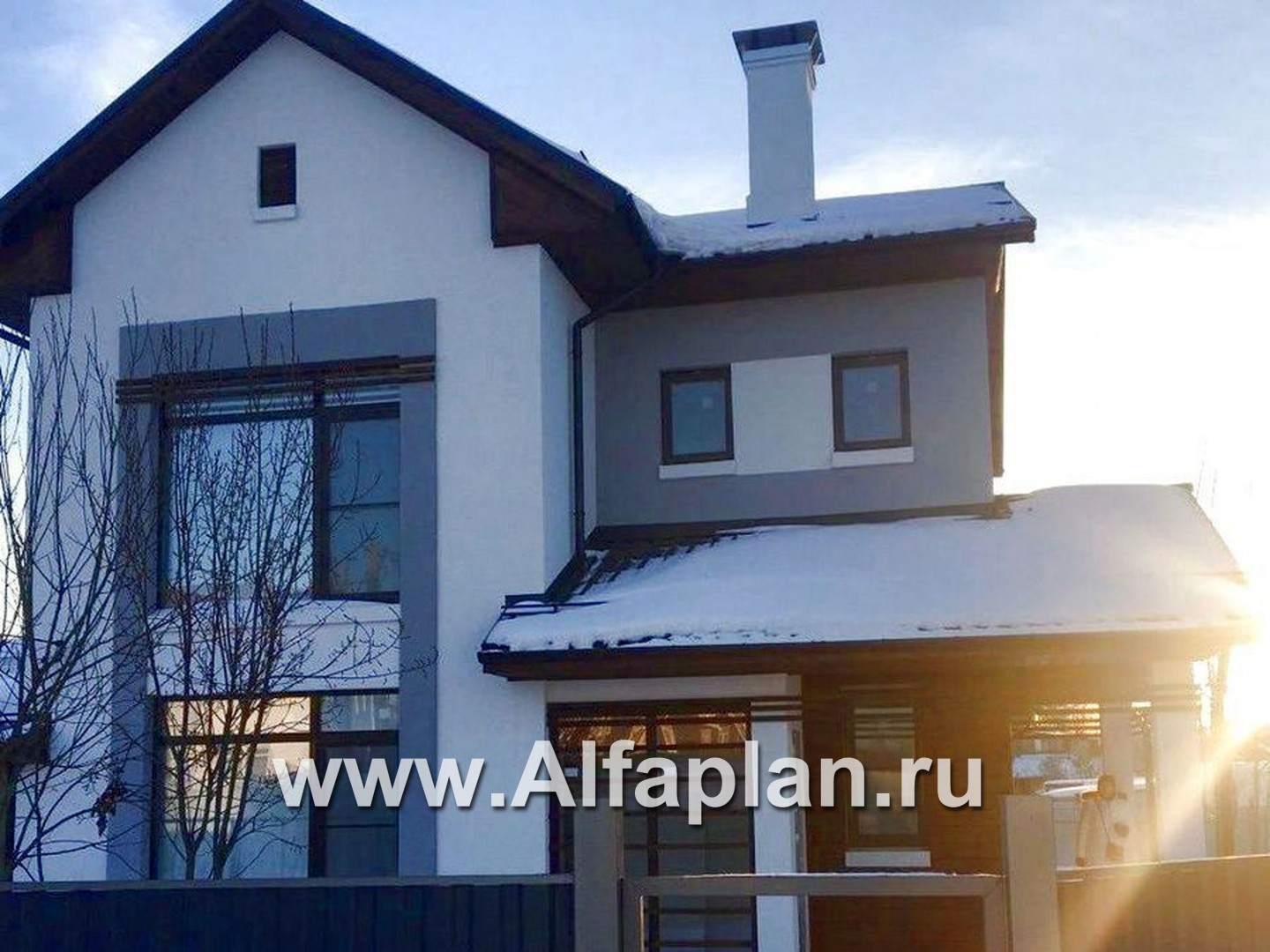

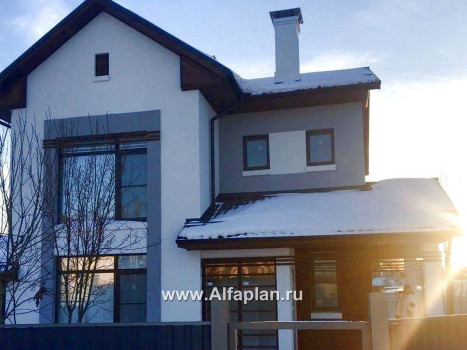

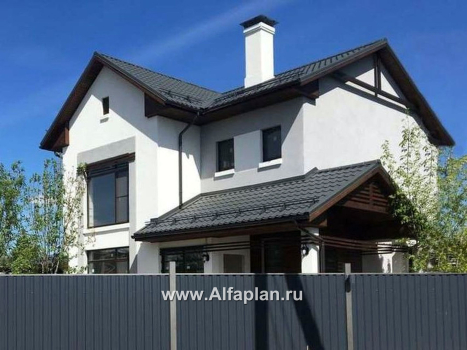

Приглашаем посмотреть: на сайте открыта коллекция проектов с фото реализаций "Один-в-Один"!

Вернуться
320A

Экономичный дом для небольшой семьи и маленького участка

общая площадь дома, м2Площадь отапливаемых помещений, м2жилая площадь дома, м2
110.30103.8358.83
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)24700

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
При одновременном заказе вместе с проектом бани/гаража/беседки от "Альфаплан" предоставляется скидка: на проект дома 10%, на проект бани/гаража/беседки - скидка 30%
Паспорт проекта3500

Дополнительная копия проекта5000


4.65021

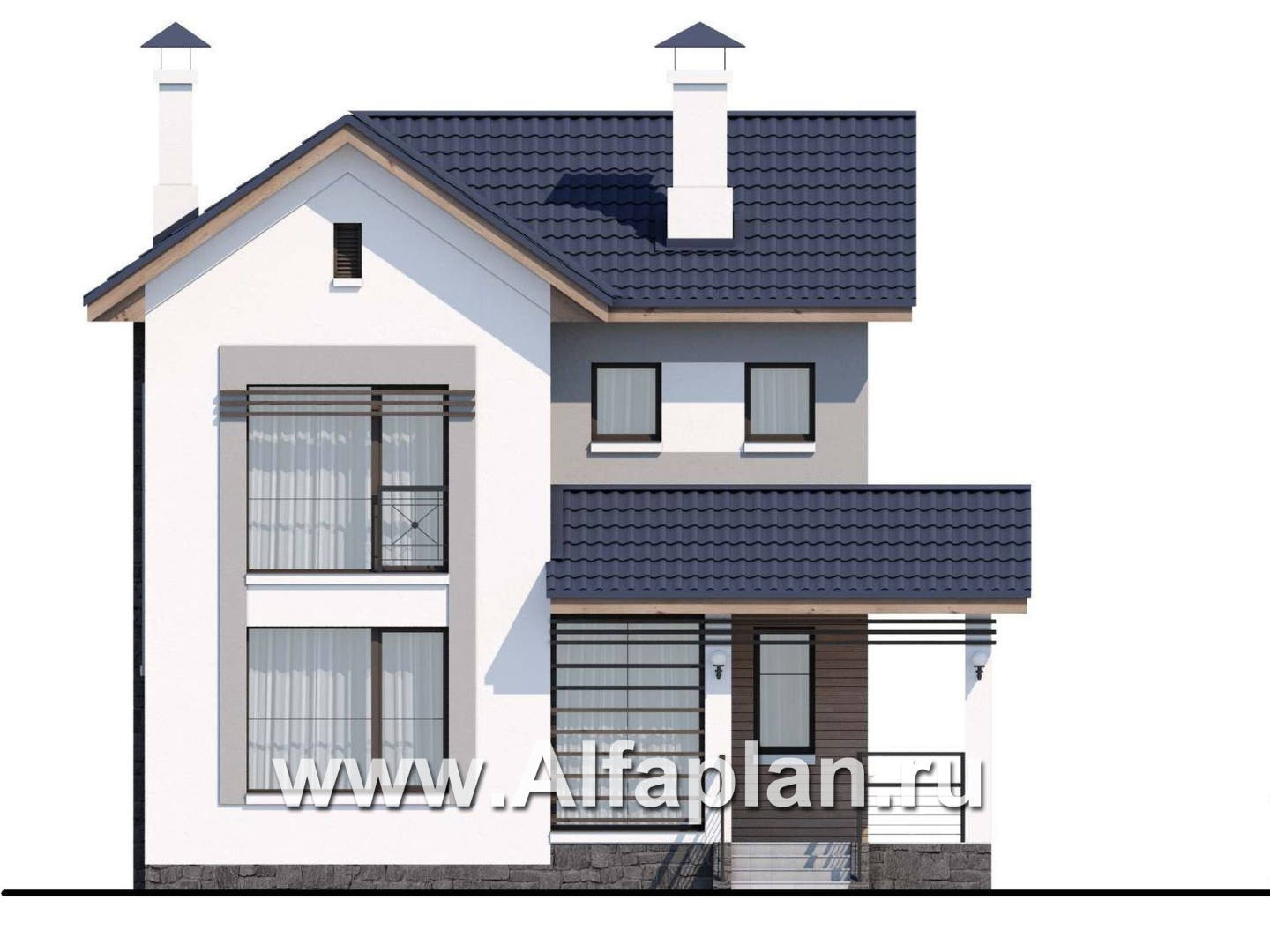

Вид спереди
Вид спереди

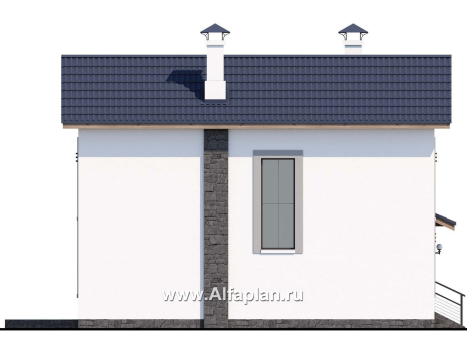

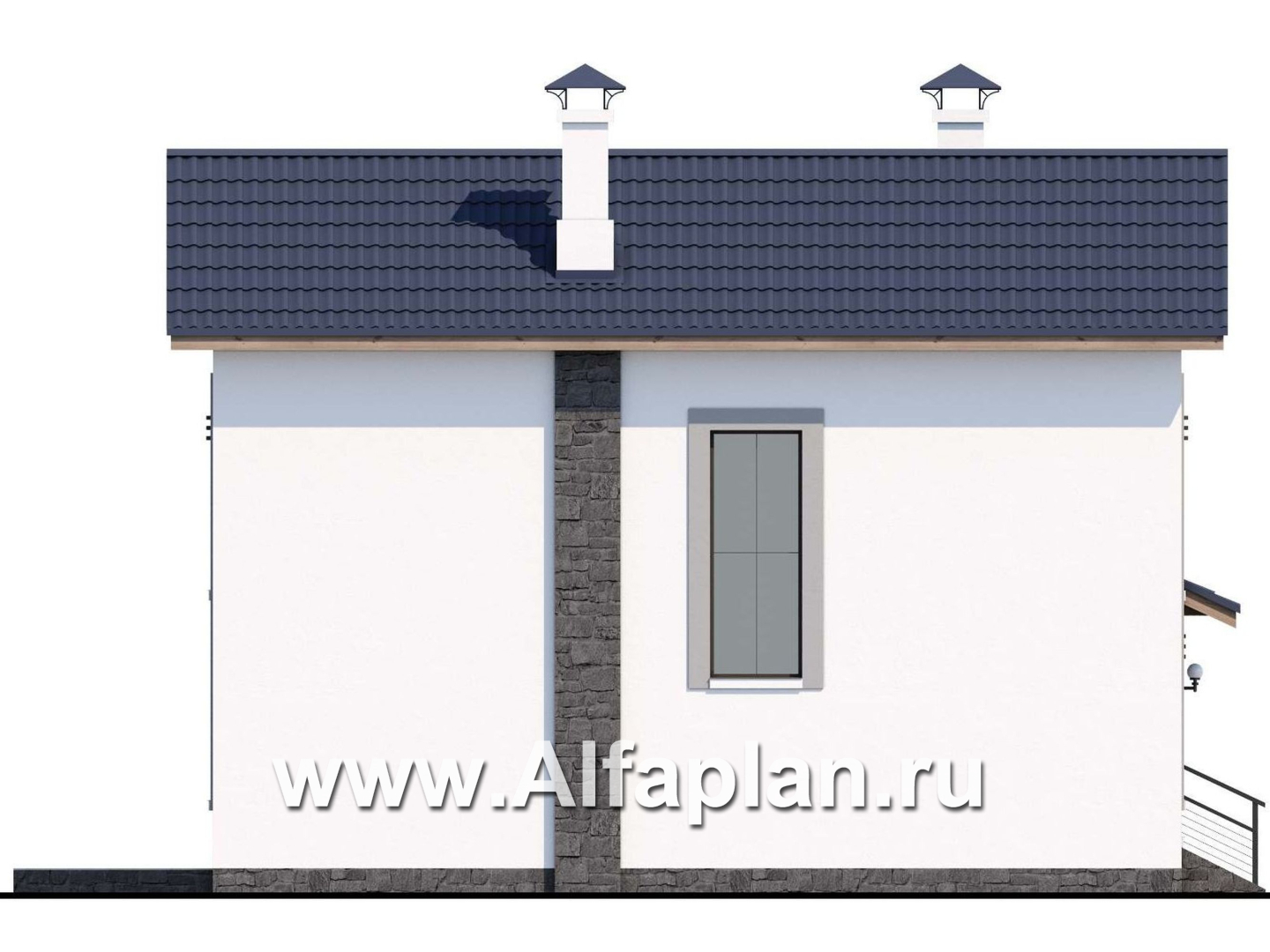

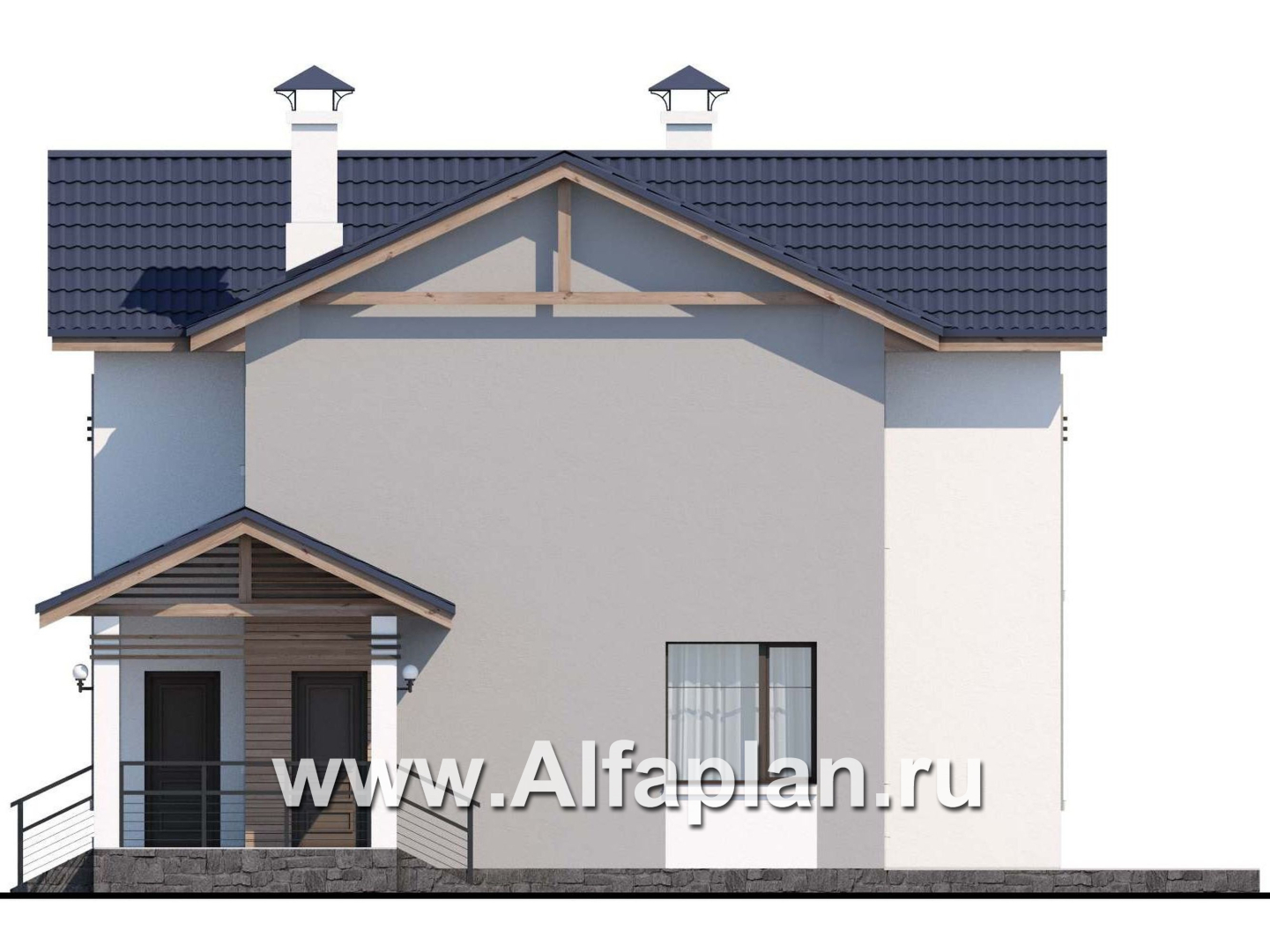

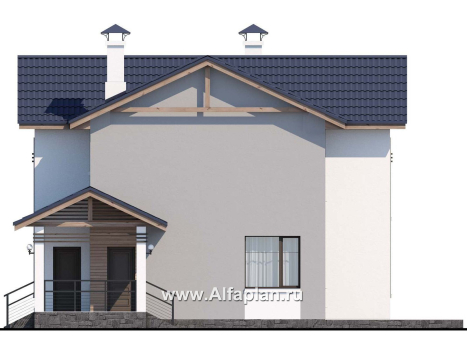

Вид справа
Вид справа

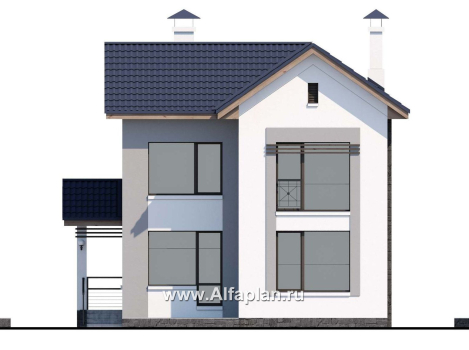

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Дополнительное изображение 3 (прямой)
Характеристики
Тип фундаментамонолитная ж/б плита

Тип наружных стенгазобетон или кирпич (альтернативно)

Тип внутренних стенкирпич

Тип перекрытиймонолитные ж/б над 1-ым эт., по деревянным балкам над 2эт.

Тип кровлибитумная черепица

Наружная отделкадекоративная штукатурка

Наружная отделка цоколяоблицовочный камень

Утеплительминеральная вата


Необходимость уместить жилище на узком участке вовсе не означает отказ от комфортных условий проживания. Требуется лишь умение грамотно организовать внутреннее пространство, и пример тому – предложенный здесь проект коттеджа.

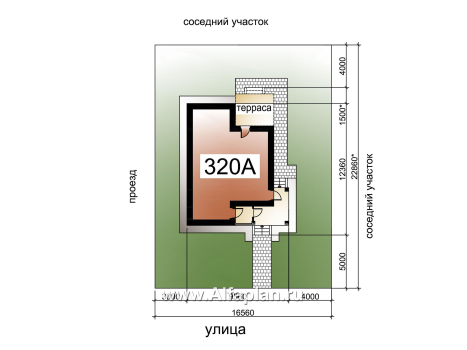

Пятно застройки у этого дома из газобетона (или кирпича) имеет прямоугольную форму, так что компактные размеры главного и дворового фасадов дают неверное представление о площади постройки. Высокие эркеры с фронтонами и узкие дымоходы зрительно вытягивают силуэт дома, ощущение воздушности и изящества усиливается за счет панорамных окон и преобладания белого цвета в декоре фасадов. Визуально уравновешивает конструкцию многоуровневая кровля, для оформления которой предложена битумная черепица свинцового оттенка.

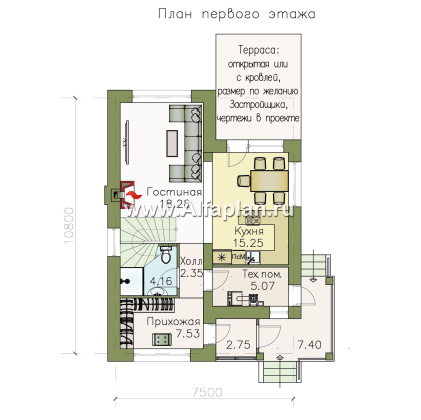

Проектом кирпичного (газобетонного) дома предусмотрено два полноценных этажа. Пространство первого этажа в основном отдано под гостевую зону, которая смещена к дворовому фасаду. Она представлена большой гостиной с камином и лестницей на второй этаж. Гостиная может быть объединена с кухней-столовой в помещение студийного типа.

Неотъемлемой частью гостевого пространства является терраса, вход на которую расположен со стороны столовой зоны. По вашему желанию, пристроенное помещение может быть открытым или с кровлей, причем его размеры также варьируются в зависимости от ваших предпочтений.

Вы можете выбрать вариант проекта с еще одной пристройкой: речь о гараже-навесе для одного автомобиля (проект 320B).

К главному фасаду этого газобетонного (кирпичного) дома примыкают помещения вспомогательного назначения. Это входная группа, представленная тамбуром и прихожей с узким холлом, а также техническое помещение. Оно располагает собственным входом и сообщается непосредственно с холлом – таким образом, в дом можно попасть, минуя входную группу. Для удобства пользования хозблоком предусмотрен второй вход на крыльцо – со стороны дворового фасада.

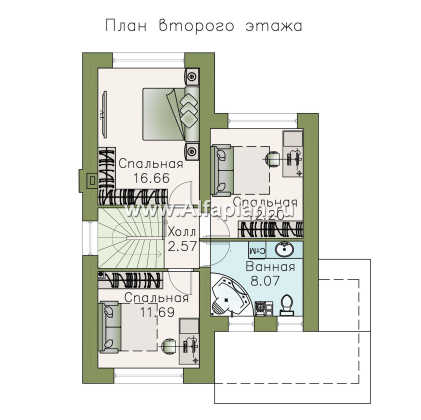

Пространство второго этажа, согласно проекту дома из кирпича (газобетона), целиком отдано под приватную группу. Это три спальни, причем одна существенно превосходит две другие по площади. Все помещения, включая ванную комнату общего пользования, сгруппированы вокруг небольшого холла.

ВернутьсяЗеркальный вариант проекта

Прямой вариант проекта

Добавить проект в "Мои избранные"

Вид спереди (зеркальный)
Вид спереди (зеркальный)
Вид справа (зеркальный)
Вид справа (зеркальный)
Вид сзади (зеркальный)
Вид сзади (зеркальный)
Вид слева (зеркальный)
Вид слева (зеркальный)

Комментарии

Елена написал(а) 27.04.2017:

Вопрос по проекту 320A Добрый день. Возможна ли по этому проекту внешняя отделка - лицевой кирпич. Будет ли указано кол-во кирпича в паспорте? И еще можно ли внести изменения в проект - на месте террасы продлить кухню-столовую, т.е. будет квадрат наравне с гостиной. Соответственно и на втором этаже комната увеличится. Если это возможно - то какова теперь будет площадь дома? Спасибо

Елена, здравствуйте.

в случае необходимости замены штукатурной поверхности на лицевой кирпич, мы прикладываем к проекту бесплатно типовые узлы по облицовке, где показано, как выполняется анкеровка в стеновой кладке для крепления облицовочного слоя, температурный шов, показан узел по цоколю для варианта облицовочного кирпича и конструкция верха оконных и дверных проемов. Площадь облицовки фасадов в проекте указана, расход кирпича считается автоматически. Для получения узлов под облицовку соответствующую опцию нужно выбрать при заказе проекта. В форме заказа она присутствует. Увеличение площади кухни приведет к изменению фундамента, фасадов, перекрытия и кровли. Изменения могут быть внесены в объеме паспорта проекта (без корректировки рабочей документации). Также рекомендуем рассмотреть варианты проектов большего размера и площади: 333А, 82А, 533А, 603А.

Анна написал(а) 31.03.2017:

Вопрос по проекту 320A Здравствуйте, скажите, пожалуйста, можно ли предусмотреть проектом террасу крытую на первом этаже и над ней небольшую террасу, которая будет расположена на втором этаже с выходом в спальню? Входит ли в проектную документацию расчет стоимости строительства применительно к конкретному региону?

Анна, здравствуйте.

в составе проекта есть чертежи террасы, предложено 3 варианта формы плана и варианты формы кровли. Если Вы хотите террасу на втором этаже, т.е. наличие балконной плиты, это можно сделать. Такой вариант могут выполнить сами строители, можем мы разработать в Паспорте проекта за небольшую доплату. В проектах есть Спецификации с полным перечнем материалов, необходимым для строительства коробки дома и монтажа инженерных систем. Сметы, учитывающие  стоимость строительных работ - прерогатива строительных компаний.

Муратбек из города Москва написал(а) 04.12.2016:

Вопрос по проекту 320A в Бишкеке можно построить етот дом и сколько денег надо ?

Добрый день, Муратбек. Да, конечно, этот дом можно построить в Бишкеке. Стоимость строительства надо узнавать у местных, бишкекских строительных компаний.Елена, консультант "Альфаплан".
