G22a

Экономичный дом для маленького участка

общая площадь дома, м2жилая площадь дома, м2
108.90108.90
Стоимость проекта (посмотреть состав документации)
Архитектурно-строительные чертежи (АС)30900

Внутренние инженерные системы (ИС) отопление, водопровод, канализация, электрооборудование5000

Для строительства рекомендуется ПОЛНЫЙ КОМПЛЕКТ рабочих чертежей, состоящий из Архитектурно-Строительных чертежей (AC) и Инженерных систем (ИС).
Паспорт проекта4000

Дополнительная копия проекта3000


4.93142

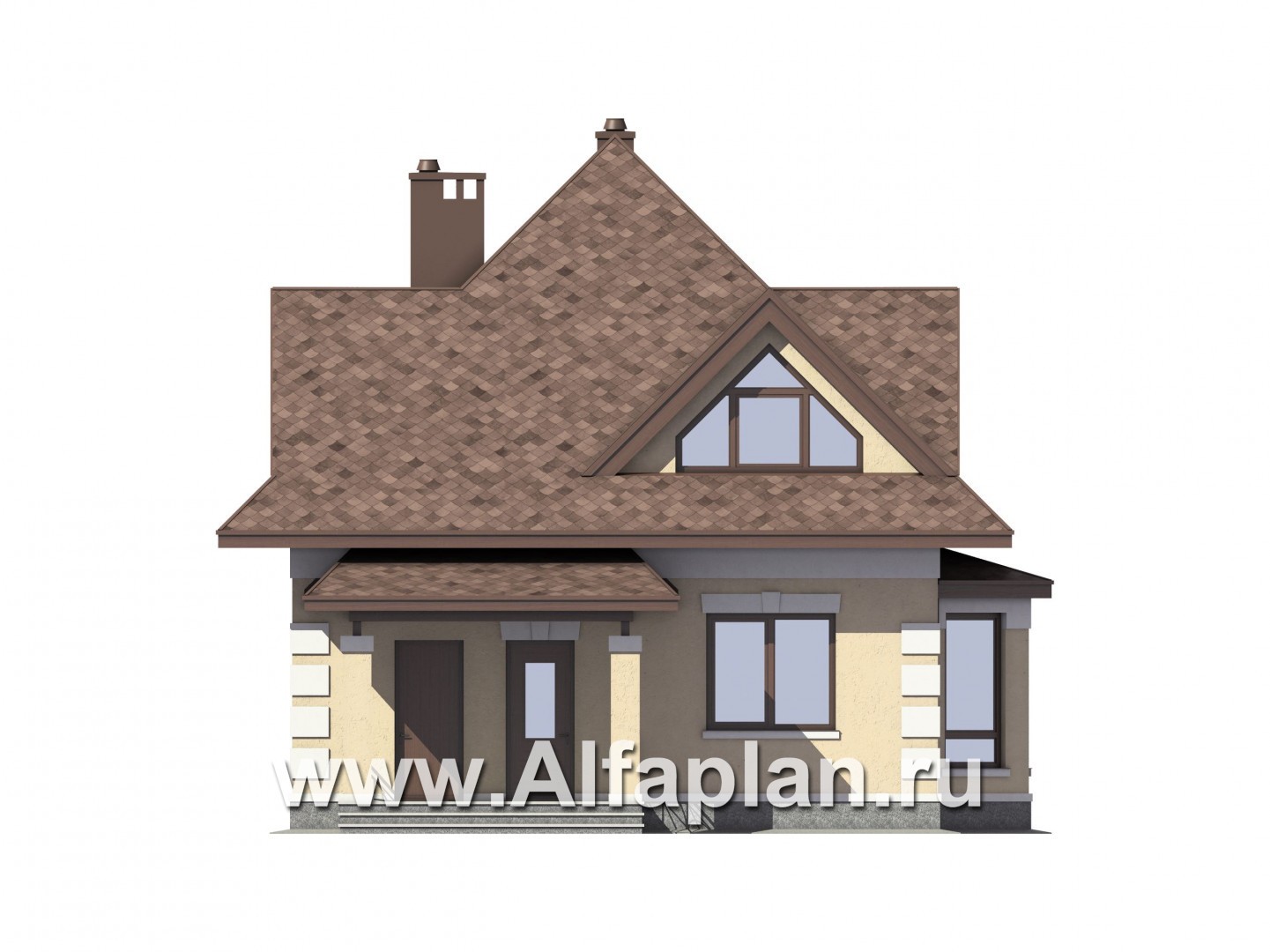

Вид спереди
Вид спереди

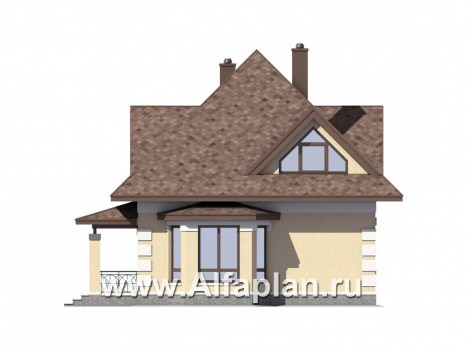

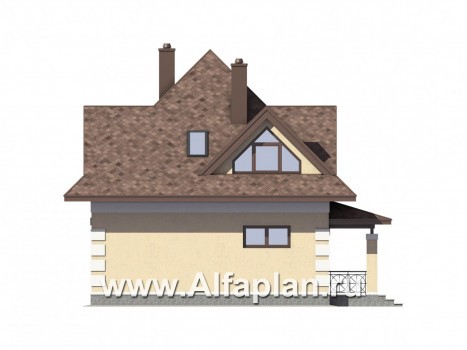

Вид справа
Вид справа

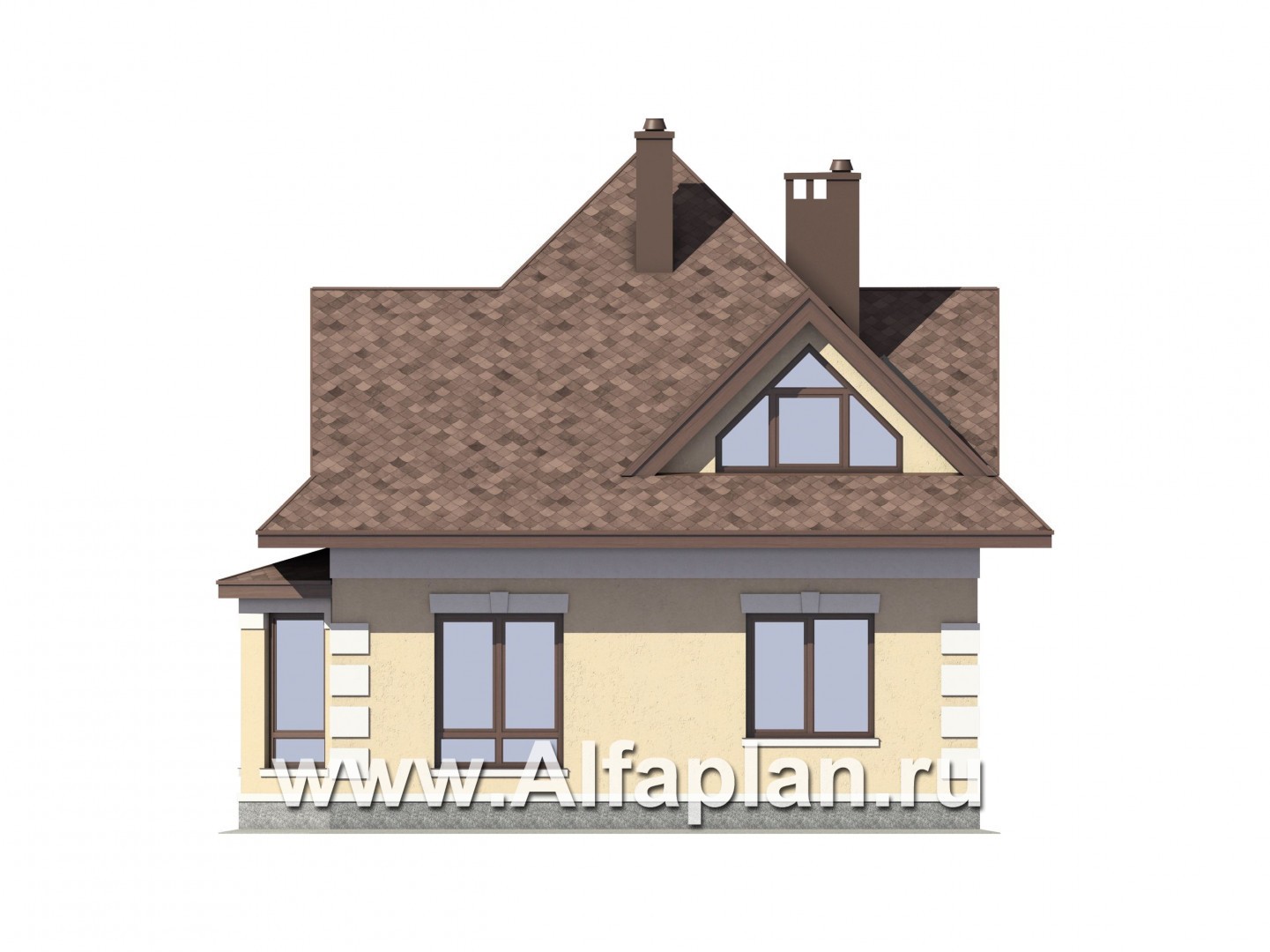

Вид сзади
Вид сзади
Вид слева
Вид слева

Дополнительные изображения к проекту:

Дополнительное изображение 1 (прямой)
Дополнительное изображение 2 (прямой)
Характеристики
Тип фундаментаМонолитная ж/б плита

Тип наружных стенГазобетон

Тип внутренних стенГазобетон

Тип перекрытийДеревянные балки

Тип кровлиБитумная черепица

Наружная отделкаДекоративная штукатурка

Наружная отделка цоколяОблицовочный камень

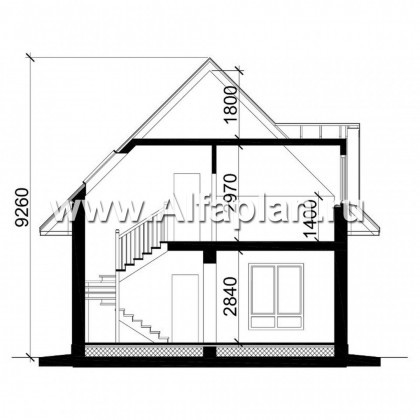

Высота домаот пола 1-го этажа

9.22  м
Высота 1-го этажаот пола до потолка

2.74  м
Высота 2-го этажаот пола до потолка

3.2  м
Утеплительминеральная вата

Окна


Проект экономичного загородного дома для небольших загородных участков от студии Альфаплан примечателен прежде всего своей высокой крышей сложной формы с кровлей из битумной черепицы. В ней размещены два огромных мансардных окна с вертикальной установкой. Крыша очень высокая и установлена на прочной мансардной стропильной системе. Газобетонные стены возведены на монолитной железобетонной плите и отделаны декоративной черепицей, цоколь оформлен облицовочным камнем. Стены дома утеплены каменной ватой Технониколь, высота второго этажа превышает аналогичный параметр первого и достигает 3,2 метра. Потолочные перекрытия здания выполнены по деревянным балкам.

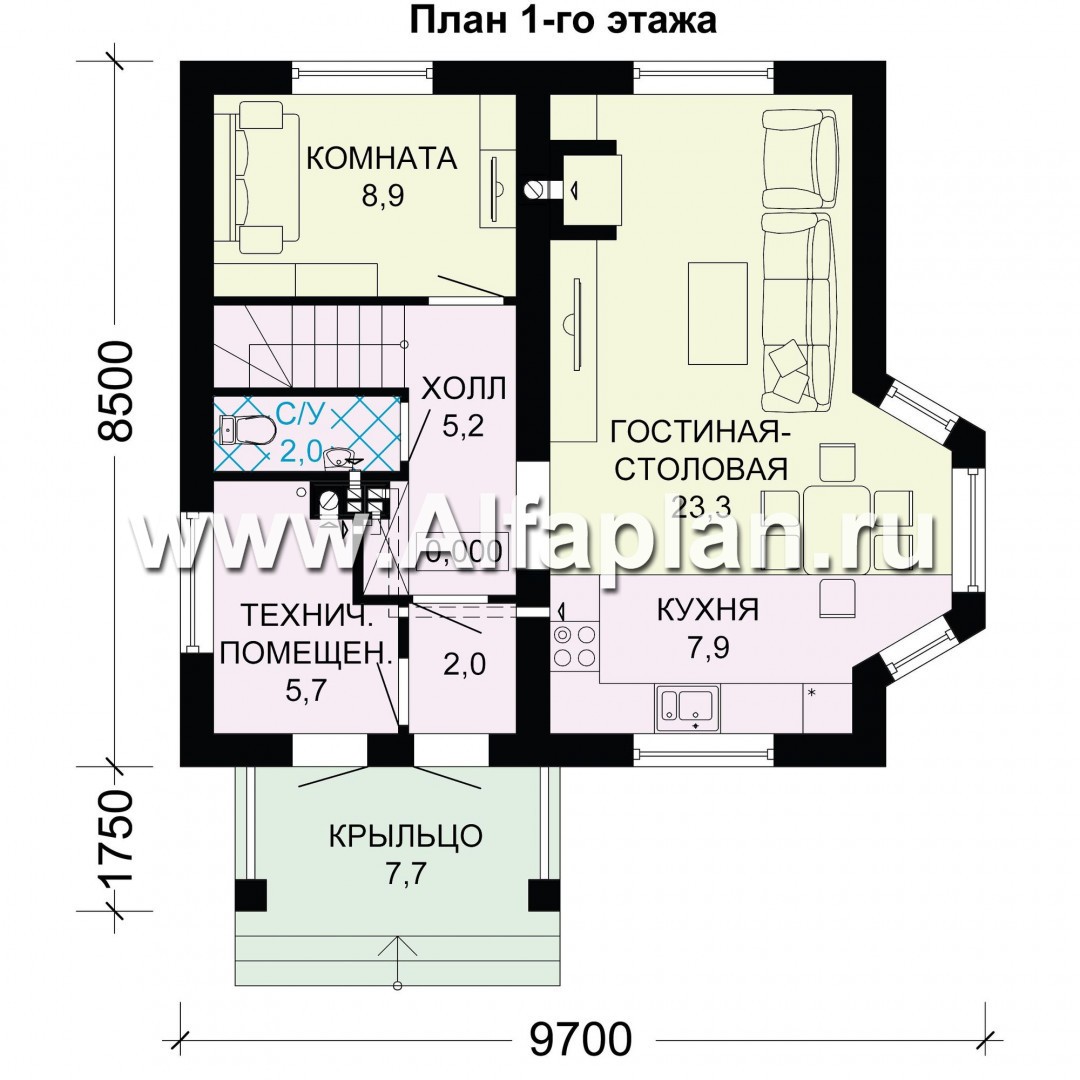

Через левую дверь на крыльце дома посетитель может попасть в техническое помещение, из которого есть проход в небольшой тамбур, в который можно войти через главный вход. Сразу за квадратным тамбуром устроен холл с санузлом и лестницей на второй этаж. Прямо  расположена дверь в жилую комнату средних размеров, направо – вход в гостиную, совмещенную с кухней. Гостиная выполнена неправильной формы с огромной нишей, в которой расположены три окна.

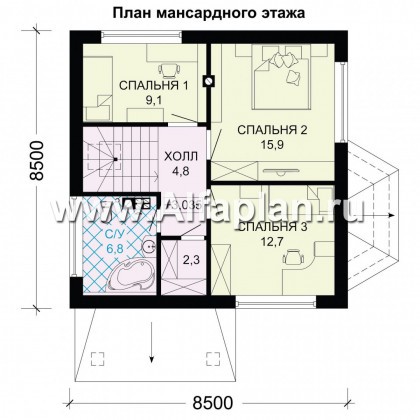

Поднявшись по лестнице в мансардный этаж, посетитель попадает в прямоугольный холл с четырьмя дверями, три из которых ведут в спальни различной площади, самая большая из которых имеет огромную площадь почти 16 квадратных метров, а меньшая – чуть больше 9-ти квадратных метров. Рядом со средней спальней расположено квадратное по форме вспомогательное помещение. Сразу же около лестницы расположен большой совмещенный санузел, граничащий с подсобкой.

В доме выполнены все инженерные системы, проведено отопление, водопровод и канализация, проведена электропроводка.
